产品概述

泰克MSO5204示波器

泰克MSO5204数字荧光示波器提供功能丰富的工具，可简化和加快复杂和混合信号设计的调试，并帮助捕捉其他示波器经常遗漏的间歇事件。凭借这款功能强大的仪器，可以分析多达20种模拟和数字信号，其高带宽可确保观察快速变化的信号细节，深度记录长度允许捕捉长时间的信号活动。

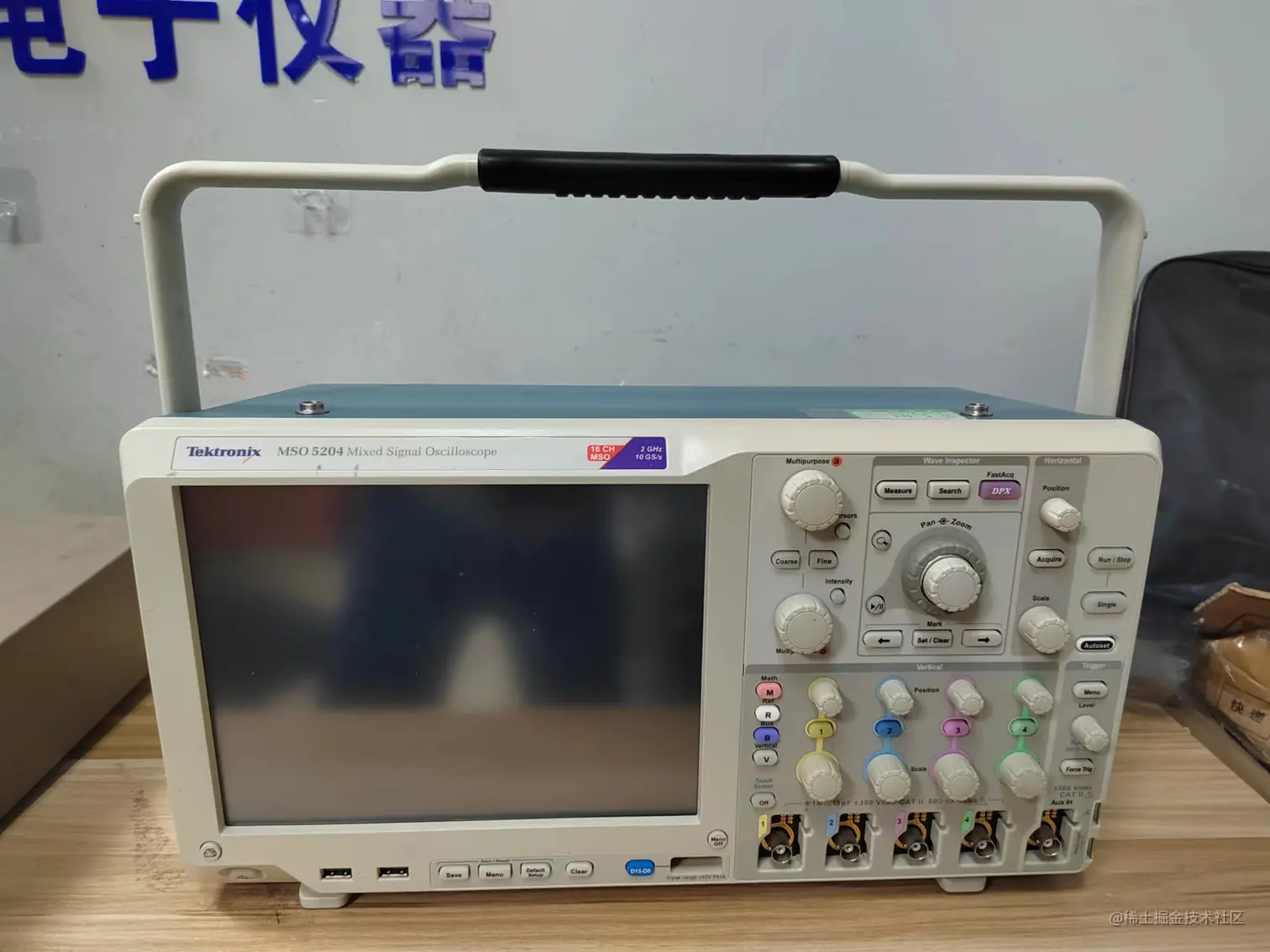

MSO5204 3.jpg Tektronix MSO5204示波器的功能和规格包括:

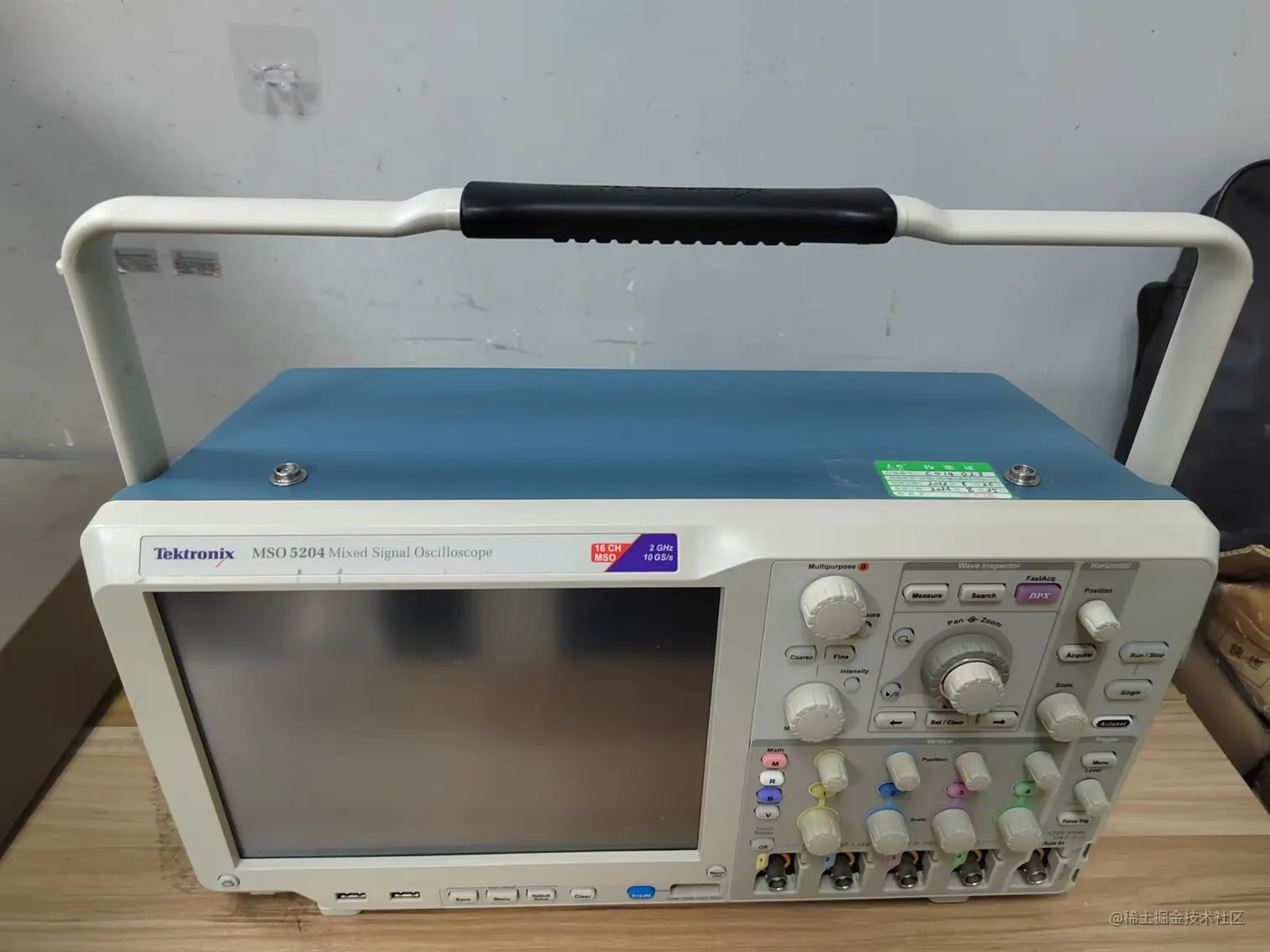

MSO5204 2.jpg

  • 特点:

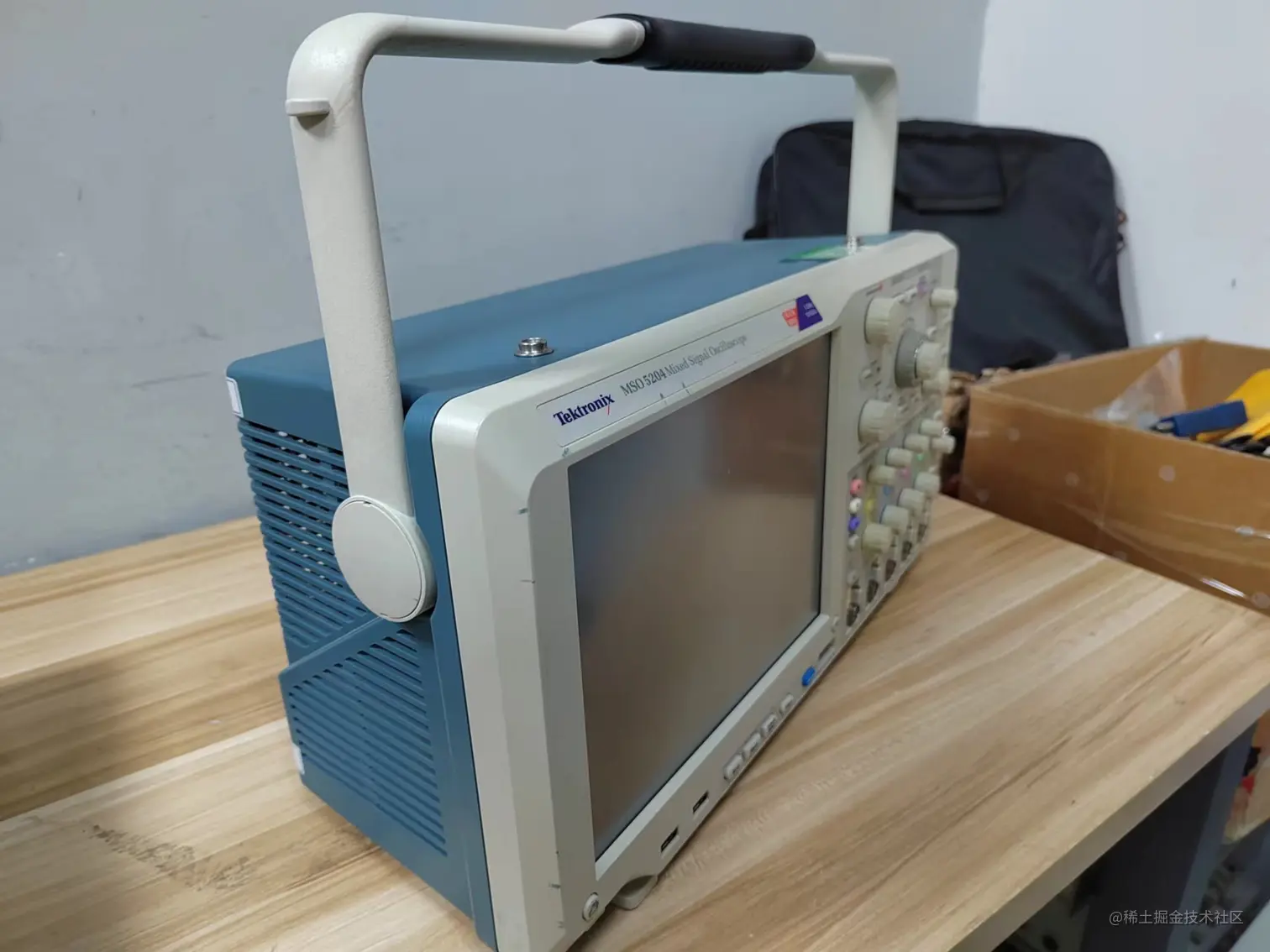

MSO5204 4.jpg - 主要特点:

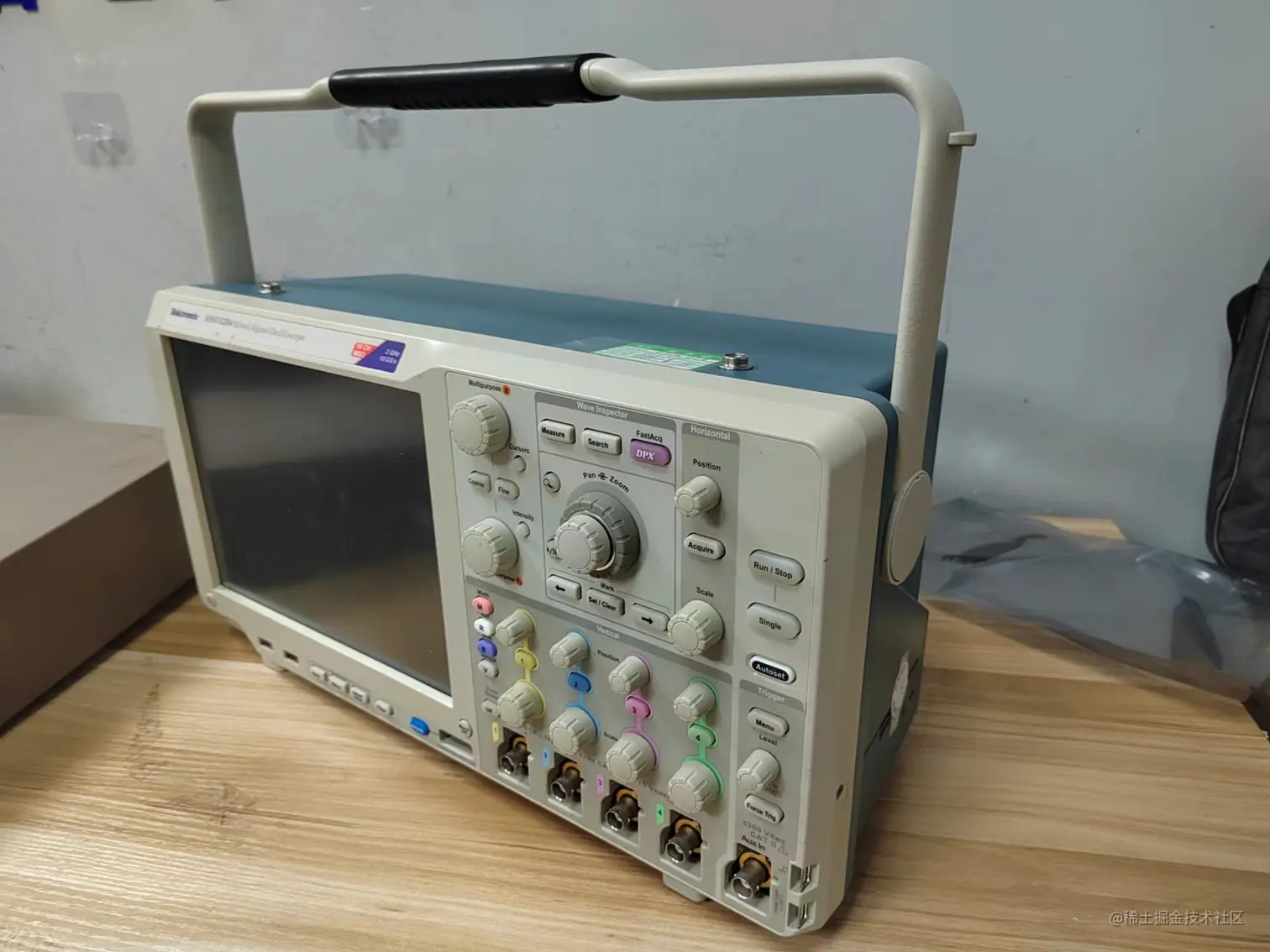

MSO5204 5.jpg - Wave Inspector控件:轻松导航和自动搜索波形数据

    -   MyScope自定义控制窗口和鼠标右键菜单

    -   简化的波形分析:

        -   53次自动测量
        -   波形直方图
        -   FFT分析
        -   FastAcq的波形捕获速率超过250，000 wfms/s

    -   TekVPI探头接口:支持有源、差分和电流探头

    -   用户可选带宽限制滤波器，实现更高的低频测量精度

    -   一套高级触发器，带有可选的可视触发器

    -   明亮的XGA显示器:

        -   10.4英寸。(264毫米)
        -   触摸屏

    -   体积小、重量轻:

        -   8.12英寸。(206毫米)深
        -   不到15磅。(6.7千克)

    -   标准可移动硬盘驱动器

-   连通性:

    -   USB 2.0主机端口:

        -   2在前面板上

        -   4在后面板上:

            -   快速简单的数据存储
            -   印刷
            -   连接USB外设

    -   后面板上的USB设备端口:

        -   通过适配器轻松连接到PC或GPIB控制器

    -   集成10/100/1000BASE-T以太网端口:

        -   网络接线
        -   视频输出端口，用于将示波器显示输出到监视器或投影仪

    -   Microsoft Windows 7 64位操作系统

    -   局域网和USB连接

    -   符合LXI类标准

-   可选串行触发和分析:

    -   I2C、SPI、RS-232/422/485/UART和USB的自动串行触发、解码和搜索选项
    -   CAN和LIN的自动串行解码和车辆网络监控

-   可选技术特定分析:

    -   软件解决方案为以太网和USB 2.0合规性测试、抖动、时序、眼图、电源、DDR存储器总线分析和宽带RF提供内置领域专业知识
    -   极限和屏蔽测试提供了对信号特征的快速洞察

  • 规格:

    • 垂直系统模拟通道:

      • 输入通道:4个

      • 模拟带宽(-3 dB): 2 GHz

      • 上升时间(计算):175 ps

      • DC增益精度:1.5%，高于30°C时，降额0.10%/ C

      • 有效位数(典型值):6位(10分频p-p仪器带宽下的正弦波输入，100mV/格，50ω输入阻抗，最大采样速率，1k点记录长度)

      • 随机噪声(均方根、采样模式、全带宽):

        • 1mω:≤(180μV+V/div设置的8.0%)
        • 50ω:≤(150μV+V/div设置的6.0%)

      • 输入耦合:交流，DC

      • 输入阻抗:

        • 1mω1%，
        • 50 Ω 1%

      • 输入灵敏度:

        • 1mω:1mV/格至10V/格
        • 50ω:1mV/格至1V/格

      • 垂直分辨率:8位(> 11位，高分辨率)

      • 最大输入电压，1mω:

        • 300伏皇家邮轮CAT II，峰值= 425 V
        • 对于1 MHz的VRMS，1 MHz以上10 dB/十倍频程
        • 对于=100 mV/div，在3 MHz至30 V以上，以20 dB/十倍频程的速度降额皇家邮轮30 MHz时，30 MHz以上10 dB/十倍频程

      • 最大输入电压，50ω:5V皇家邮轮，峰值≤ 20 V

      • 位置范围:5个分区

      • 任意两个通道之间的延迟(典型值):≤100 PS(50ω，DC耦合，等于或高于10 mV/div的V/div)

      • 通道间隔离(任意两个通道的垂直刻度设置相同)(典型):

        • ≤100 MHz时≥100:1
        • 大于100 MHz时≥30:1，最大额定带宽

    • 垂直系统数字频道:

      • 输入通道:16个数字通道(D15 - D0)

      • 阈值:每通道阈值

      • 阈值选择:TTL、ECL、用户

      • 用户定义的阈值范围:40 V

      • 阈值精度:(100 mV +阈值设置的3%)

      • 最大输入电压:42 V山峰

      • 输入动态范围:

        • 30伏p-p≤200 MHz
        • 10伏p-p> 200兆赫

      • 最小电压摆幅:400 mV

      • 输入阻抗:100kω

      • 探针负载:3 pF

      • 垂直分辨率:1位

    • 水平系统模拟通道:

      • 最大采样速率:5 GS/s
      • 最大等效时间采样率:400 GS/s
      • 标准配置的最大记录长度:12.5米
      • 带选项2RL的最大记录长度:25M
      • 带Opt 5RL的最大记录长度:50M
      • Opt 10RL的最大记录长度:125米
      • 最高实时采样率下的最大持续时间:25毫秒
      • 时基范围:12.5皮秒/格至1000皮秒/格
      • 时间分辨率(在ET/IT模式下):2.5 PS/格
      • 时基延迟时间范围:–10分至1000秒
      • 通道间偏斜消除范围:75 ns
      • 时基精度:在任何≥1 ms的时间间隔内±5 ppm

    • 水平系统数字频道:

      • 最大采样速率(主):500毫秒/秒(2纳秒分辨率)
      • 最大记录长度(主):12.5米标准(记录长度选项可达40米)
      • 最大采样速率(MagniVu): 16.5 GS/s (60.6 ps分辨率)
      • 最大记录长度(MagniVu):以触发器为中心的10k点
      • 最小可检测脉冲宽度:1 ns
      • 通道间偏斜(典型值):200 ps
      • 最大输入跳变率:最小输入摆幅时为500 MHz(幅度越高，跳变率越高)
