1.算法理论概述
一、引言
三维海浪模型建模是计算机图形学中的一个重要研究方向，可以模拟海浪的形态和运动规律，具有广泛的应用价值。目前，三维海浪模型建模已经成为计算机图形学领域的一个热门研究方向。本文将详细介绍三维海浪模型建模的实现步骤和数学原理。
二、海浪模型

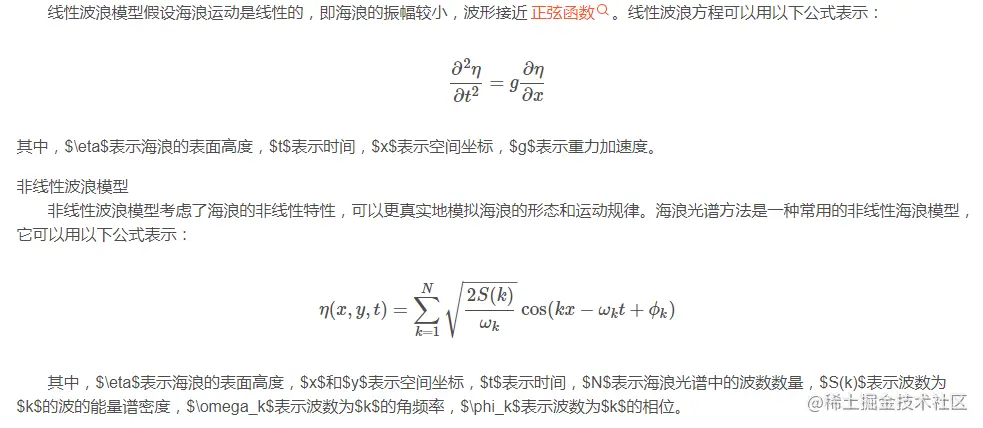

海浪模型是一种数学模型，用于描述海浪的运动规律。在三维海浪模型建模中，常用的海浪模型有线性波浪模型和非线性波浪模型。线性波浪模型假设海浪运动是线性的，即海浪的振幅较小，波形接近正弦函数。非线性波浪模型则考虑了海浪的非线性特性，可以更真实地模拟海浪的形态和运动规律。
三、三维海浪模型建模
三维海浪模型建模的实现步骤如下：
离散化海面
将海面离散化为一个网格状的三角形网格。将海面的坐标系转换为局部坐标系，使得海浪的中心点位于局部坐标系的原点。
计算海浪高度
根据海浪模型计算每个网格顶点的海浪高度。对于线性波浪模型，可以使用线性波浪方程计算海浪高度。对于非线性波浪模型，可以使用海浪光谱方法计算海浪高度。
计算法向量
根据每个网格顶点的高度，计算其法向量。法向量可以用于计算光照和阴影等效果。
计算偏移量
根据每个网格顶点的高度和法向量，计算其偏移量。偏移量表示海浪对网格顶点的影响。
更新网格顶点位置
根据每个网格顶点的高度和偏移量，更新其位置。更新后的位置可以用于绘制海浪的表面。
四、海浪模型数学原理
海浪光谱方法计算海浪高度的步骤如下：
生成波数谱
根据海浪的统计特性，可以使用一些基本函数生成波数谱。常用的基本函数有JONSWAP函数、Pierson-Moskowitz函数等。
计算角频率
根据波数谱，可以计算每个波的角频率，即，其中为重力加速度，为波数。
计算相位
根据波的统计特性，可以随机生成每个波的相位，即。
计算海浪高度
根据海浪光谱和波的角频率、波数、相位等信息，可以计算每个网格顶点的海浪高度。具体可以使用傅里叶变换等方法计算。
计算法向量和偏移量
根据每个网格顶点的高度，计算其法向量和偏移量，可以使用差分法等方法计算。
更新网格顶点位置
根据每个网格顶点的高度和偏移量，更新其位置。更新后的位置可以用于绘制海浪的表面。
2.算法运行软件版本
MATLAB2022a

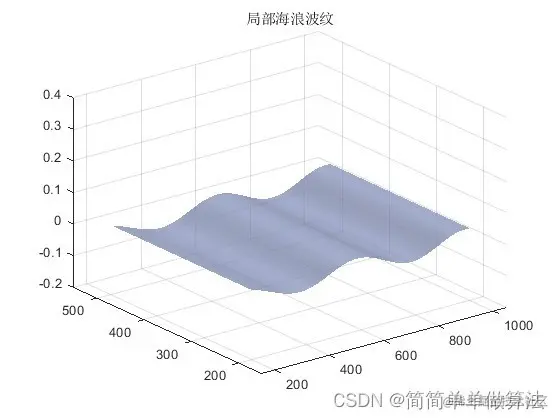

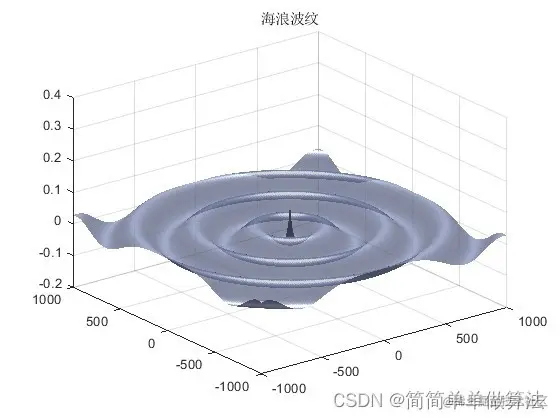

3.算法运行效果图预览
4.部分核心程序 `%%
if if_an == 1
for t = 1:times
figure(1);%打开第一个图像窗口
surfl(x0,y0,z(:,:,t));%用3D网格绘制海浪模型
title('海浪波纹');
axis([-Xmax Xmax -Ymax Ymax -0.2 0.4]);%设置坐标轴范围
shading interp;%使用插值方法填充网格
colormap([143/255,157/255,203/255]);%设置颜色映射
alpha(0.75);%设置透明度
lightangle(-30,90);%设置光源的方向
pause(0.04); %暂停0.04秒
%显示局部效果
figure(2);%打开第二个图像窗口
surfl(xo,yo,z2(:,:,t));hold on;%用3D网格绘制局部效果
hold off;
title('局部海浪波纹');
axis([Start-50 Xmax+50 Start-50 Ymax2+50 -0.2 0.4]);%设置坐标轴范围
shading interp;%使用插值方法填充网格
colormap([143/255,157/255,203/255]);%设置颜色映射
alpha(0.75);%设置透明度
lightangle(-30,90);%设置光源的方向
pause(0.04); %暂停0.04秒
end
else
%显示局部效果
figure(1);
surfl(x0,y0,z2(:,:,t));
title('海浪波纹');
axis([-Xmax Xmax -Ymax Ymax -0.2 0.4]);
shading interp;
colormap([143/255,157/255,203/255]);
alpha(0.75);
lightangle(-30,90);
pause(0.04);
%显示局部效果
figure(2);
surfl(xo,yo,z2(:,:,t));
title('局部海浪波纹');
axis([Start-50 Xmax+50 Start-50 Ymax2+50 -0.2 0.4]);
shading interp;
colormap([143/255,157/255,203/255]);
alpha(0.75);
lightangle(-30,90);
pause(0.04);
end`
