一、传统文件传输过程

Linux传统文件传输过程


  • 发生了4次用户态与内核态的上下文切换
  • 发生了4次数据拷贝

上下文切换

  • 用户态与内核态
  • 用户空间和内核空间权限不同
  • 数字越小，权限越大
  • 区分用户空间和内核空间的原因：隔离操作系统和应用程序，防止操作系统崩溃。 image.png

CPU拷贝方式

原因：用户态的数据不可信->检查->产生时间窗口->若在窗口期内修改数据则检查无效->需要拷贝进内核空间保证其不变后再检查

I/O轮询


实现简单，占用CPU全部资源，效率低，时间浪费在等待输入输出的循环检测上。

I/O中断


一定程度上释放了CPU资源，但是受制于缓冲区的大小，在大数据量传输情况下，CPU会反复中断。

DMA（Direct Memory Access）传输


简单来说就是加一个中间层，彻底减少了一次CPU拷贝，但是依赖设备硬件支持。

二、零拷贝的实现方式

定义

零拷贝不是0次拷贝数据，而是减少CPU拷贝次数，减少上下文切换次数。

方案一：mmap（memory map）+write


mmap本质上是一种进程虚拟内存映射的方法，可以将一个文件或者一段物理内存映射到进程的虚拟内存地址空间，进程可以用指针的方式来读取，不必调用read函数，减少了一次数据拷贝。

方案二：sendfile


发生在内核空间中，减少了两次上下文切换的时间。

方案三：sendfile+gather


需要有gatherdma功能，将关于数据的位置和长度等信息de的描述符传递到socket缓冲区中，之后再由dma引擎直接拷贝到设备中。

方案三：splice

image.png 通过管道进行数据传输

所有拷贝实现方式的对比


三、Go语言中的实现

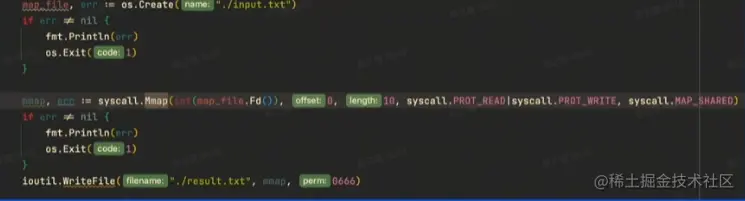

mmap+write的使用


在内核中分出一部分内存，实际映射到磁盘文件上，根据标识决定是可读，可写的。

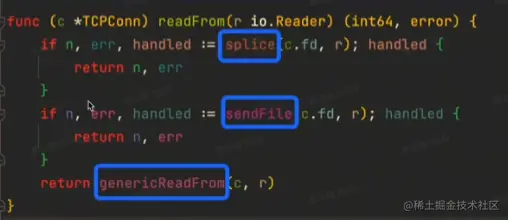

io.Copy方法


调用copyBuffer方法，在TCPconnection中实现其readfrom方法，其中的优先级是splice最高，sendFile其次，最后是readFrom,所以splice是更通用的。

四、零拷贝的应用

Kafka



  • 运用了mmap方法：首先建立一个稀疏索引，利用mmap进行稀疏索引文件的读写。

  • 运用了sendfile方法：consumer不需要对数据进行修改，可以采用零拷贝方式，节省cpu拷贝次数和上下文切换次数

RocketMQ


  • 通过mmap+write实现，满足小数据需求
  • 通过文件预热的方式解决缺页的问题

总结

零拷贝（Zero-copy）是一种高效的数据传输机制，在追求低延迟的传输场景中十分常用。它通过减少CPU消耗和内存带宽占用，减少用户空间与CPU内核空间的拷贝过程，减少用户上下文与CPU内核上下文间的切换，提高系统效率。

零拷贝技术通常用于网络文件传输，它可以通过几种不同的实现手段，包括mmap+write、sendfile、sendfile+DMA收集、splice等。这些技术都旨在降低冗余数据拷贝、解放CPU，提高读写性能。在网络传输中，数据通常需要经过多次拷贝才能从源头到达目的地。例如，在传统的网络文件传输中，数据需要从磁盘读取到内核缓冲区，然后从内核缓冲区拷贝到用户缓冲区，再从用户缓冲区拷贝到套接字缓冲区，最后从套接字缓冲区发送到网络。这样的过程中，数据被多次拷贝，消耗了大量的CPU时间和内存带宽。

零拷贝技术通过优化数据传输路径，减少了数据拷贝的次数。例如，使用mmap+write技术时，数据可以直接从磁盘读取到用户缓冲区，然后通过write系统调用直接写入套接字缓冲区，省去了内核缓冲区的拷贝过程。使用sendfile技术时，数据甚至可以直接从磁盘读取到套接字缓冲区，完全避免了用户空间的拷贝。

零拷贝技术不仅可以提高网络文件传输的效率，还可以用于其他场景。例如，在数据库系统中，零拷贝技术可以用于优化磁盘读写性能；在虚拟化环境中，零拷贝技术可以用于优化虚拟机之间的数据传输。

因此，零拷贝技术是非常底层且重要的读写优化，对于服务并发能力的提升有很大帮助。我认为这是一个非常重要且有趣的技术领域，值得进一步研究和探索。
