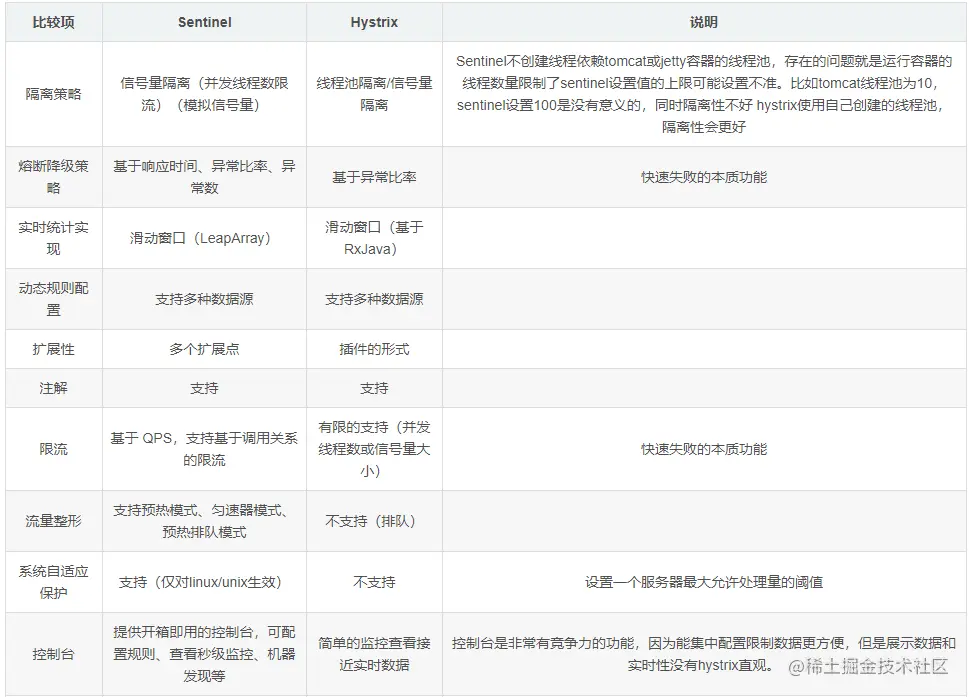

Hystrix常用的线程池隔离会造成线程上下切换的overhead比较大；Hystrix使用的信号量隔离对某个资源调用的并发数进行控制，效果不错，但是无法对慢调用进行自动降级；Sentinel通过并发线程数的流量控制提供信号量隔离的功能 image.png image.png

Spring Cloud Gateway是Spring Cloud官方推出的第二代网关框架，取代Zuul网关。网关作为流量的，在微服务系统中有着非常作用，网关常见的功能有路由转发、权限校验、限流控制等作用。 Sentinel是阿里开源的项目，提供了流量控制、熔断降级、系统负载保护等多个维度来保障服务之间的稳定性。（github.com/alibaba/Sen…


<!-- SpringCloud Gateway -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

<!-- SpringCloud Alibaba Nacos -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

<!-- SpringCloud Alibaba Nacos Config -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
</dependency>

<!-- SpringCloud Alibaba Sentinel Gateway -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
</dependency>

/**
 * 自定义限流异常处理
 */
public class SentinelFallbackHandler implements WebExceptionHandler
{
    private Mono<Void> writeResponse(ServerResponse response, ServerWebExchange exchange)
    {
        return ServletUtils.webFluxResponseWriter(exchange.getResponse(), "请求超过最大数，请稍候再试");
    }

    @Override
    public Mono<Void> handle(ServerWebExchange exchange, Throwable ex)
    {
        if (exchange.getResponse().isCommitted())
        {
            return Mono.error(ex);
        }
        if (!BlockException.isBlockException(ex))
        {
            return Mono.error(ex);
        }
        return handleBlockedRequest(exchange, ex).flatMap(response -> writeResponse(response, exchange));
    }

    private Mono<ServerResponse> handleBlockedRequest(ServerWebExchange exchange, Throwable throwable)
    {
        return GatewayCallbackManager.getBlockHandler().handleRequest(exchange, throwable);
    }
}

/**
 * 网关限流配置
 */
@Configuration
public class GatewayConfig
{
    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public SentinelFallbackHandler sentinelGatewayExceptionHandler()
    {
        return new SentinelFallbackHandler();
    }
}

Sentinel限流

Sentinel 是阿里开源的一款面向分布式服务架构的流量控制组件，主要以流量为切入点，从流量控制、熔断降级、系统自适应保护等多个维度来保障微服务的稳定性。

除了Spring Cloud Gateway官方提供的RequestRateLimiterGatewayFilterFactory过滤器工厂来实现网关限流之外，我们还可以选择集成 Sentinel 来实现限流。

Sentinel 官方文档 (sentinelguard.io)

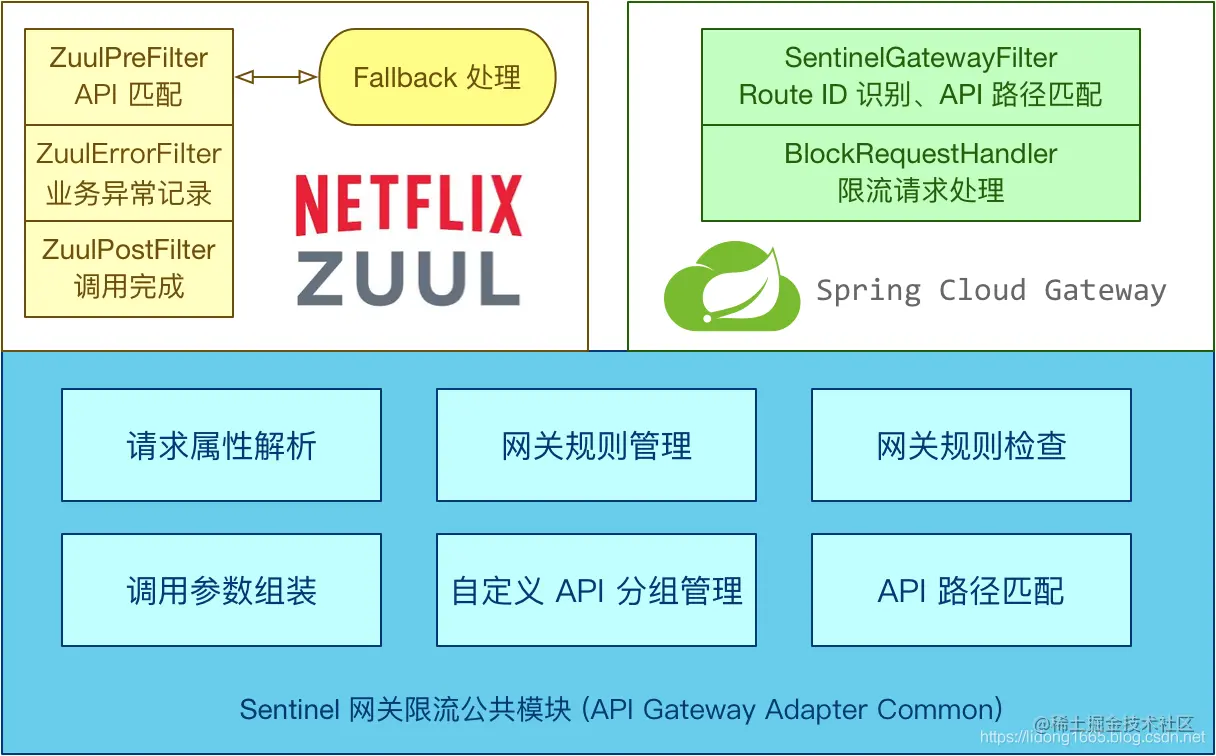

从 1.6.0 版本开始，Sentinel 提供了 Spring Cloud Gateway 的适配模块，可以提供两种资源维度的限流：

  1. route 维度：即在 Spring 配置文件中配置的路由条目，资源名为对应的 routeId
  2. 自定义 API 维度：用户可以利用 Sentinel 提供的 API 来自定义一些 API 分组

1、添加依赖

<!-- SpringCloud Alibaba Sentinel -->
<dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

<!-- SpringCloud Alibaba Sentinel Gateway -->
<dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
</dependency>

2、自定义限流异常处理类

/**
 * 自定义限流异常处理
 *
 * @author ezhang
 */
public class SentinelFallbackHandler implements WebExceptionHandler {

    private Mono<Void> writeResponse(ServerResponse response, ServerWebExchange exchange) {
        ServerHttpResponse serverHttpResponse = exchange.getResponse();
        serverHttpResponse.getHeaders().add("Content-Type", "application/json;charset=UTF-8");
        byte[] datas = "{"code":429, "msg":"请求超过最大数，请稍后再试"}".getBytes(StandardCharsets.UTF_8);
        DataBuffer buffer = serverHttpResponse.bufferFactory().wrap(datas);
        return serverHttpResponse.writeWith(Mono.just(buffer));
    }

    @Override
    public Mono<Void> handle(ServerWebExchange exchange, Throwable ex) {

        if (exchange.getResponse().isCommitted()) {
            return Mono.error(ex);
        }
        if (!BlockException.isBlockException(ex)) {
            return Mono.error(ex);
        }
        return handleBlockedRequest(exchange, ex).flatMap(response -> writeResponse(response, exchange));
    }

    private Mono<ServerResponse> handleBlockedRequest(ServerWebExchange exchange, Throwable throwable) {
        return GatewayCallbackManager.getBlockHandler().handleRequest(exchange, throwable);
    }
}

该类实现了 Spring WebFlux 中的异常处理接口 WebExceptionHandler。

这个类除了自定义之外，也可以直接使用 Sentinel 自带的 SentinelGatewayBlockExceptionHandler 类。

public class SentinelGatewayBlockExceptionHandler implements WebExceptionHandler {
    private List<ViewResolver> viewResolvers;
    private List<HttpMessageWriter<?>> messageWriters;
    private final Supplier<Context> contextSupplier = () -> {
        return new Context() {
            public List<HttpMessageWriter<?>> messageWriters() {
                return SentinelGatewayBlockExceptionHandler.this.messageWriters;
            }

            public List<ViewResolver> viewResolvers() {
                return SentinelGatewayBlockExceptionHandler.this.viewResolvers;
            }
        };
    };

    public SentinelGatewayBlockExceptionHandler(List<ViewResolver> viewResolvers, ServerCodecConfigurer serverCodecConfigurer) {
        this.viewResolvers = viewResolvers;
        this.messageWriters = serverCodecConfigurer.getWriters();
    }

    private Mono<Void> writeResponse(ServerResponse response, ServerWebExchange exchange) {
        return response.writeTo(exchange, (Context)this.contextSupplier.get());
    }

    public Mono<Void> handle(ServerWebExchange exchange, Throwable ex) {
        if (exchange.getResponse().isCommitted()) {
            return Mono.error(ex);
        } else {
            return !BlockException.isBlockException(ex) ? Mono.error(ex) : this.handleBlockedRequest(exchange, ex).flatMap((response) -> {
                return this.writeResponse(response, exchange);
            });
        }
    }

    private Mono<ServerResponse> handleBlockedRequest(ServerWebExchange exchange, Throwable throwable) {
        return GatewayCallbackManager.getBlockHandler().handleRequest(exchange, throwable);
    }
}

SentinelGatewayBlockExceptionHandler 类同样是实现了 WebExceptionHandler 接口。

3、限流规则配置类

/**
 * 限流规则配置类
 *
 * @author ezhang
 */

@Configuration
public class GatewayConfig {

    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public SentinelFallbackHandler sentinelGatewayExceptionHandler() {
        return new SentinelFallbackHandler();
    }

    @Bean
    @Order(-1)
    public GlobalFilter sentinelGatewayFilter() {

        return new SentinelGatewayFilter();
    }

    @PostConstruct
    public void doInit() {
        // 加载网关限流规则
        initGatewayRules();
    }

    /**
     * 网关限流规则
     */
    private void initGatewayRules() {
        Set<GatewayFlowRule> rules = new HashSet<>();
        rules.add(new GatewayFlowRule("cloud-gateway")
                .setCount(3)    // 限流阈值
                .setIntervalSec(60));   // 统计时间窗口，单位是秒，默认是 1 秒
        // 加载网关限流规则
        GatewayRuleManager.loadRules(rules);
    }
}

4、application.yml 配置

server:
  port: 8080
spring:
  application:
    name: api-gateway
  cloud:
    gateway:
      routes:
        - id: cloud-gateway
          uri: http://192.168.1.211:8088
          predicates:
            - Path=/ytb/**
          filters:
            - StripPrefix=1

5、启动测试
启动项目后我们还是访问这个接口 http://localhost:8080/ytb/file/getFileList


此时返回是正常的，当我们一分钟之内访问第四次的时候就会返回异常了，此时说明限流成功。


同时我们还可以在 cmd 下执行这个命令来查看实时的统计信息

curl http://localhost:8719/cnode?id=cloud-gateway

输出内容格式如下：


  • thread： 代表当前处理该资源的线程数；
  • pass： 代表一秒内到来到的请求；
  • blocked： 代表一秒内被流量控制的请求数量；
  • success： 代表一秒内成功处理完的请求；
  • total： 代表到一秒内到来的请求以及被阻止的请求总和；
  • RT： 代表一秒内该资源的平均响应时间；
  • 1m-pass： 则是一分钟内到来的请求；
  • 1m-block： 则是一分钟内被阻止的请求；
  • 1m-all： 则是一分钟内到来的请求和被阻止的请求的总和；
  • exception： 则是一秒内业务本身异常的总和。

除此之外，无论触发了限流、熔断降级还是系统保护，它们的秒级拦截详情日志都在 ${user_home}/logs/csp/sentinel-block.log里。如果没有发生拦截，则该日志不会出现。日志格式如下:

2021-12-24 15:46:02|1|cloud-gateway,ParamFlowException,$D,|2,0
2021-12-24 15:46:03|1|cloud-gateway,ParamFlowException,$D,|1,0

日志含义：


Sentinel分组限流

对cloud-system、cloud-ytb分组限流配置 1、application.yml配置文件

server:
  port: 8080
spring:
  application:
    name: api-gateway
  cloud:
    gateway:
      routes:
        - id: cloud-ytb
          uri: http://192.168.1.211:8088
          predicates:
          - Path=/ytb/**
          filters:
          - StripPrefix=1
        - id: cloud-system
          uri: http://192.168.1.211:8088
          predicates:
          - Path=/system/**
          filters:
          - StripPrefix=1

2、限流规则配置类

/**
 * 限流规则配置类
 *
 * @author ezhang
 */

@Configuration
public class GatewayConfig {

    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public SentinelFallbackHandler sentinelGatewayExceptionHandler() {
        return new SentinelFallbackHandler();
    }

    @Bean
    @Order(-1)
    public GlobalFilter sentinelGatewayFilter() {

        return new SentinelGatewayFilter();
    }

    @PostConstruct
    public void doInit() {
        // 分组
        initCustomizedApis();
        // 加载网关限流规则
        initGatewayRules();
    }

    /**
     * 网关限流规则
     */
    private void initGatewayRules() {
        Set<GatewayFlowRule> rules = new HashSet<>();
        rules.add(new GatewayFlowRule("system-api")
                .setCount(3)    // 限流阈值
                .setIntervalSec(60));   // 统计时间窗口，单位是秒，默认是 1 秒
        rules.add(new GatewayFlowRule("ytb-api")
                .setCount(6)    // 限流阈值
                .setIntervalSec(60));
        // 加载网关限流规则
        GatewayRuleManager.loadRules(rules);
    }

    private void initCustomizedApis() {
        Set<ApiDefinition> definitions = new HashSet<>();
        // cloud-system 组
        ApiDefinition api1 = new ApiDefinition("system-api")
                .setPredicateItems(new HashSet<ApiPredicateItem>() {
                    {
                        // 匹配 /file 以及其子路径的所有请求
                        add(new ApiPathPredicateItem().setPattern("/system/file/**")
                                .setMatchStrategy(SentinelGatewayConstants.URL_MATCH_STRATEGY_PREFIX));
                    }
                });
        // cloud-ytb 组
        ApiDefinition api2 = new ApiDefinition("ytb-api")
                .setPredicateItems(new HashSet<ApiPredicateItem>() {
                    {
                        // 只匹配 /file/getFileList
                        add(new ApiPathPredicateItem().setPattern("/ytb/file/getFileList"));
                    }
                });
        definitions.add(api1);
        definitions.add(api2);
        GatewayApiDefinitionManager.loadApiDefinitions(definitions);
    }

}

访问：http://localhost:8080/system/file/getFileList （触发限流） 访问：http://localhost:8080/system/user/list （不会触发限流） 访问：http://localhost:8080/ytb/file/getFileList （触发限流） 访问：http://localhost:8080/ytb/file/updateFileInfo （不会触发限流）

Sentinel自定义异常

Sentinel支持自定义异常处理。

方案一：yml配置

# Spring
spring:
  cloud:
    sentinel:
      scg:
        fallback:
          mode: response
          response-body: '{"code":403,"msg":"请求超过最大数，请稍后再试"}'

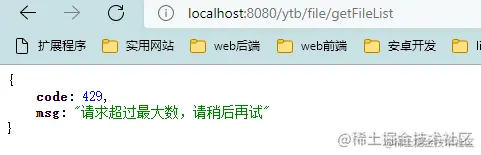

启动测试触发限流之后：


方案二：就是上面自定义的 SentinelFallbackHandler 注入到 GatewayConfig 中

@Bean
@Order(Ordered.HIGHEST_PRECEDENCE)
public SentinelFallbackHandler sentinelGatewayExceptionHandler() {
    return new SentinelFallbackHandler();
}

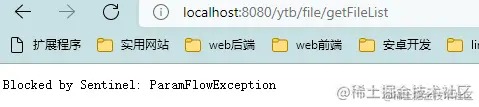

自定义异常可以使触发限流后返回信息更规整，如果我们直接使用 Sentinel 自带的 SentinelGatewayBlockExceptionHandler 类注入到 GatewayConfig 中那么触发限流之后返回的是这样的异常信息


———————————————— 版权声明：本文为CSDN博主「程序猿秃头之路」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 原文链接：blog.csdn.net/zhang335654…
