m基于毫米波大规模MIMO系统的的混合GMD波束形成算法matlab误码率仿真

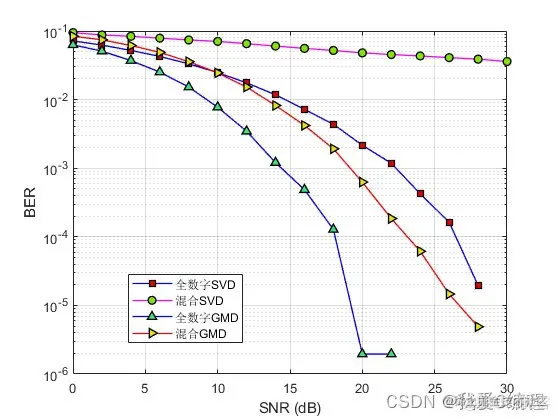

1.算法仿真效果

matlab2022a仿真结果如下：

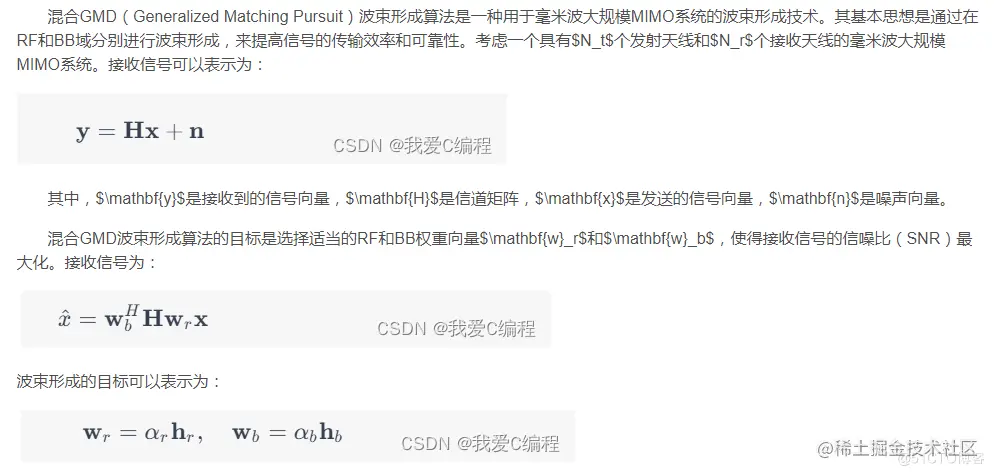

2.算法涉及理论知识概要

       毫米波通信作为第五代移动通信（5G）和未来通信系统的重要技术，能够提供更高的数据传输速率和更大的系统容量。然而，毫米波通信在传输过程中容易受到路径损耗和大气衰减的影响，因此需要采用有效的波束形成算法来提高信号质量。混合波束形成技术结合了射频（RF）和基带（BB）波束形成的优点，能够有效地抵消信道损耗。



实现过程



信道估计：在实际系统中，信道信息通常是未知的，因此需要进行信道估计。可以通过发送已知的训练序列，并通过接收到的信号估计RF和BB信道矩阵。



RF权重计算：利用估计得到的RF信道矩阵，计算RF权重向量$\mathbf{w}_r$。可以采用GMD算法选择与信道向量$\mathbf{h}_r$成正比的权重向量。



BB权重计算：利用估计得到的BB信道矩阵，计算BB权重向量$\mathbf{w}_b$。同样，可以采用GMD算法选择与信道向量$\mathbf{h}_b$成正比的权重向量。



信号传输：将发送的信号$\mathbf{x}$通过RF和BB权重向量进行波束形成，得到最终的传输信号$\hat{x}$。



3.MATLAB核心程序 `%合并

            GH          = G';UH=U';

            G_1         = GH(1:Nsym,:);

            yc_svd      = UH(1:Nsym,:)*yo_svd;

            yc_gmd      = G_1*yo_gmd;



            W_hysvd     = Wbb(:,:,jc)'*W_somp';

            yc_somp_svd = sqrt(Nsym/Nrf)W_hysvdyo_hysvd;



            W_hygmd     = G_SOMP'*W_somp';

            yc_somp_gmd = sqrt(Nsym/Nrf)W_hygmdyo_hygmd;





            %SVD解码

            tmp1      = func_VBLAST_decoder(yc_svd,Nsym,S(:,1:Nsym));

            msg_svd   = func_deQAM16(tmp1);



            tmp2      = func_VBLAST_decoder(yc_somp_svd,Nsym,S(:,1:Nsym));

            msg_hysvd = func_deQAM16(tmp2);



            %GMD-SIC解码

            tmp3      = func_VBLAST_decoder(yc_gmd,Nsym,M(:,1:Nsym));

            msg_gmd   = func_deQAM16(tmp3);



            tmp4      = func_VBLAST_decoder(yc_somp_gmd,Nsym,M2);

            msg_hygmd = func_deQAM16(tmp4);





            %错误计数

            cnt_svd   = cnt_svd + sum(msg1~= msg_svd);

            cnt_hygmd = cnt_hygmd + sum(msg1~= msg_hysvd);

            cnt_gmd   = cnt_gmd + sum(msg1~= msg_gmd);

            cnt_hysvd = cnt_hysvd + sum(msg1~= msg_hygmd);



        end



    end

    err_svd(ij)   = cnt_svd/N_tbits;

    err_gmd(ij)   = cnt_gmd/N_tbits;

    err_hysvd(ij) = cnt_hysvd/N_tbits;

    err_hygmd(ij) = cnt_hygmd/N_tbits;

end



figure;

semilogy(SNRss,smooth(err_svd),'-bs',...

    'LineWidth',1,...

    'MarkerSize',6,...

    'MarkerEdgeColor','k',...

    'MarkerFaceColor',[0.9,0.0,0.0]);

hold on

semilogy(SNRss,smooth( err_hygmd),'-mo',...

    'LineWidth',1,...

    'MarkerSize',6,...

    'MarkerEdgeColor','k',...

    'MarkerFaceColor',[0.5,0.9,0.0]);

hold on

semilogy(SNRss,smooth(err_gmd),'-b^',...

    'LineWidth',1,...

    'MarkerSize',6,...

    'MarkerEdgeColor','k',...

    'MarkerFaceColor',[0.2,0.9,0.5]);

hold on

semilogy(SNRss,smooth( err_hysvd),'-r>',...

    'LineWidth',1,...

    'MarkerSize',6,...

    'MarkerEdgeColor','k',...

    'MarkerFaceColor',[0.9,0.9,0.0]);

hold on



xlabel('SNR (dB)')

ylabel('BER')

legend('全数字SVD','混合SVD','全数字GMD','混合GMD');

grid on`
