在CSS中,path()函数是一种用于定义图像、图标或其他元素路径的功能强大的函数。它允许开发人员使用SVG路径或自定义路径来创建各种形状和效果。通过使用path()函数,我们可以在网页中实现更加独特和有趣的设计。clip-path可以使用path函数对元素进行各种形状的切割
首先,让我们来了解一下path()函数的基本语法。它的语法如下:
path('路径')
在这里,'路径'是指SVG路径或自定义路径,它可以通过一系列的命令和参数来定义。SVG路径是一种使用直线、曲线和其他几何元素来描述二维图形的语言,它非常强大且灵活。下面详细介绍一下路径中的各种命令及其使用方法
M
移动到指定的坐标点。例如M 0 200
表示将起始点移动到坐标(0, 200),M可以在单独路径中使用,也可以用M创建多个子路径,在某个子路径绘制结束后通过M将起始点移至另一个点,开始一个新子路径的绘制
需要注意的是,路径的坐标以元素的左上角为原点,即左上角的点坐标为0,0;
eg:
红色为单独路径,绿色为多个子路径
L
从当前点绘制一条直线到指定的坐标点。例如L 0,75
表示绘制一条从当前点到坐标(0, 75)的直线。注意,若一开始没有初始化当前点,clip-path属性将不生效,一般使用上面提到的M进行初始化。注意,clip-path实际上是切割元素,绘制的直线也用于切割元素,如果绘制的所有线段都在同一条直线上,元素将不会显示出来
eg:
Z
关闭路径,将当前点与起始点连接起来,形成一个闭合路径。该命令无需参数,以L所举代码为例,将最后的L 0,0
改为Z
,效果一致
A
绘制一个椭圆弧,具有指定的半径、角度,起始点与方向,它的语法如下:
A rx ry x-axis-rotation large-arc-flag sweep-flag x y
- rx:表示椭圆的x轴半径。
- ry:表示椭圆的y轴半径。
- x-axis-rotation:表示椭圆相对于x轴的旋转角度,单位为度。
- large-arc-flag:表示是否使用较大的弧度,可以取0或1。
- sweep-flag:表示弧线的方向,可以取0或1。
- x:表示弧线的终点x坐标。
- y:表示弧线的终点y坐标。

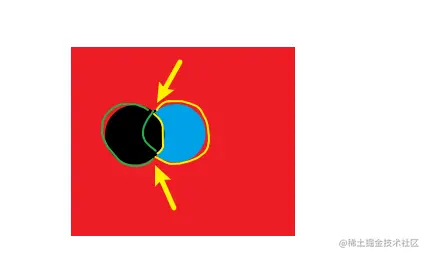

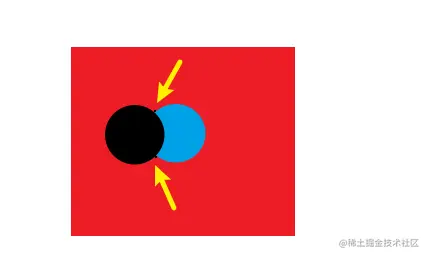

起始点与终点确定了弧线的位置,上图可以看出,两个点可以构成两个圆
sweep-flag决定了弧线的方向:0代表顺时针画弧,也就是上图中黄线代表的弧;1代表逆时针画弧,也就是上图中绿线代表的方向。
并且我们可以看到,每个方向都会有两条弧线,一条大弧一条小弧,large-arc-flag就是用来决定取哪条弧线的,1代表取较大弧度的弧线,0代表取较小弧度的弧线。
上面的例子都是在rx=ry的情况下的示例,如果rx!=ry,那么圆就会变成椭圆,large-arc-flag与sweep-flag和在rx=ry的情况下的意义相同;在椭圆的情况下,x-axis-rotation才会生效,可以设置该椭圆相对于x轴的旋转角度
eg:

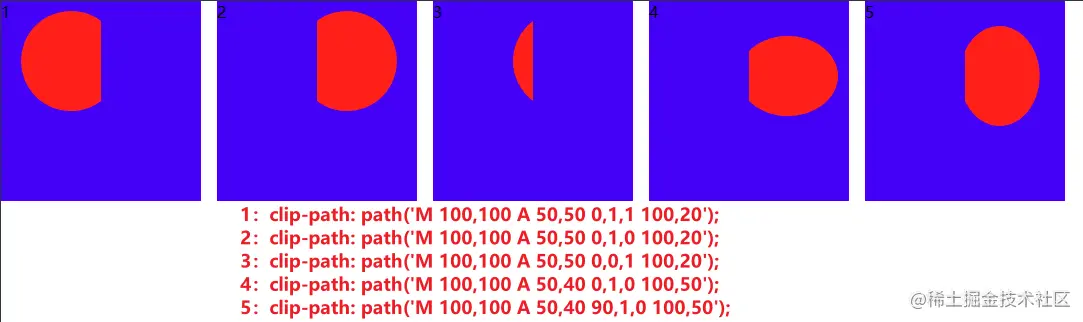

嵌在文章里元素错位了,想编辑的可以开新窗口看,这里给一张效果图:
H
从当前点绘制一条水平线到指定的x轴坐标。
V
从当前点绘制一条垂直线到指定的y轴坐标。
H和V的例子如下:
贝塞尔曲线
C
:绘制一个三次贝塞尔曲线S
:绘制一个平滑的三次贝塞尔曲线Q
:绘制一个二次贝塞尔曲线T
:绘制一个平滑的二次贝塞尔曲线
涉及数学问题,不多描述
总结
path()
函数是通过SVG路径命令来定义剪裁形状的。介绍了一些常见的SVG路径命令,如移动到指定点(M
)、绘制直线(L
)、绘制曲线(C
)等。这些命令可以组合在一起,以创建复杂的剪裁路径。
总的来说,clip-path
的path()
函数是一个强大而灵活的工具,可以在CSS中实现各种剪裁效果。通过了解和掌握path()
函数的使用,我们可以创造出独特的、个性化的剪裁形状,为我们的网页和应用程序增添视觉吸引力。
