打开抖音互联网会发生什么

环境配置

操作系统

继续使用WSL2，WSL2的安装

抓包软件

  • tcpdump：使用sudo apt-get install tcpdump命令，提示该软件已经安装过了。image.png

  • wireshark：也可以直接通过sudo apt-get install wireshark进行安装

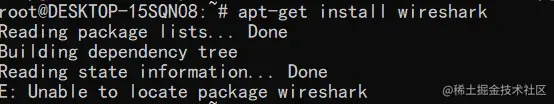

    • 如果提示无法定位wireshark，需要使用sudo apt-get update对apt进行更新 image.png

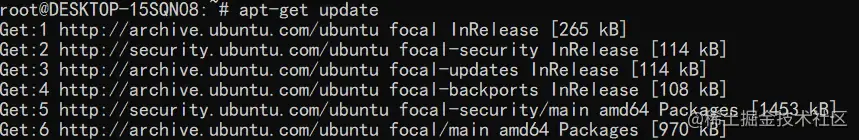

    • 更新后即可安装image.png

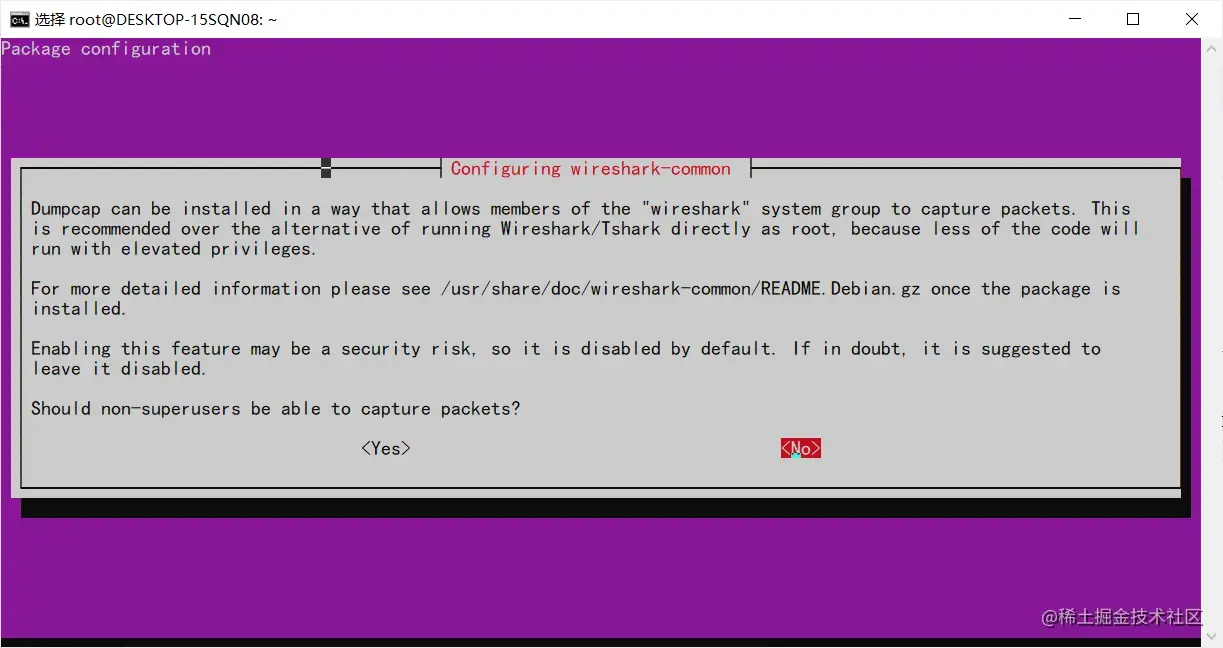

    • 选择Yesimage.png

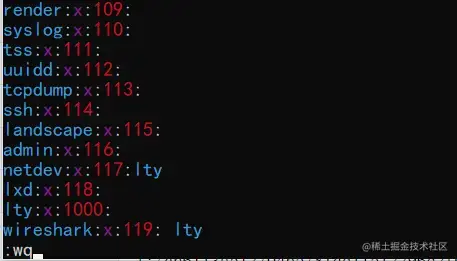

    • 等待安装完毕。安装完毕后，为了方便用户直接使用，我们把用户名添加到wireshark组中。使用命令sudo vim /etc/group!image.png

      保存退出

1. 刷抖音网络是怎么交互的？

刷抖音的过程用到了哪些协议？

  • 域名解析DNS
  • 图片下载/HTTP
  • 视频下载/HTTP
  • 评论API/HTTP

1.2 网络接入-路由

简单地说，主机A发送数据给主机B时，在网络上要经过一系列设备（包括终端，路由器等），在这一过程中寻找到一条从主机A到主机B的最佳路径并发送数据，就称为路由。

后面的内容还是需要很多前置知识的，没学过的同学建议了解一下计算机网络基础知识 - 五层协议的体系结构，学过的也可以简单复习一下

  • 路由发包原理：

    • 同网段：配置网段即可默认添加静态路由。获取对端MAC直接发包
    • 跨网段：配置网关路由。获取网关MAC地址发包

  • 路由一定是对称的吗？

    • 不一定，是网状的，两台主机在通信时走的链路很有可能不相同。

  • 路由工作在哪一层协议？

    • 网络层（ip地址)，但也未必。路由的过程中会用到很多协议，不一定全部工作在网络层。比如OSPF协议（开放式最短路径优先（Open Shortest Path First，OSPF））就工作在传输层

    开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种动态路由协议，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。在网络中使用OSPF协议后，大部分路由将由OSPF协议自行计算和生成，无须网络管理员人工配置，当网络拓扑发生变化时，协议可以自动计算、更正路由，极大地方便了网络管理。但如果使用时不结合具体网络应用环境，不做好细致的规划，OSPF协议的使用效果会大打折扣，甚至引发故障。

  • 路由是改ip地址吗？

    • 不是。路由是改mac，找到发包口。在报文发送过程中源ip地址和目标ip地址是不会改变的。那发送过程中怎么找到下一跳呢？是通过链路层修改mac地址，每经过一个设备，源mac和目的mac都会修改。image.png
void send_one_pkt()
{//根据dst找路由，一般是出口的ip
	rt-find(dst)//包含主机出口网口&Nexthop
	...
	//修改mac地址
	l2->dst_mac=rt->next_hop->mac//怎么获取路由的mac
	p=append(p,l2)
	...
	send(p,rt->port)//发包需要指定网卡
	//因为发包是以网卡为单位的，
}

动态路由BGP/OSPF等协议寻找

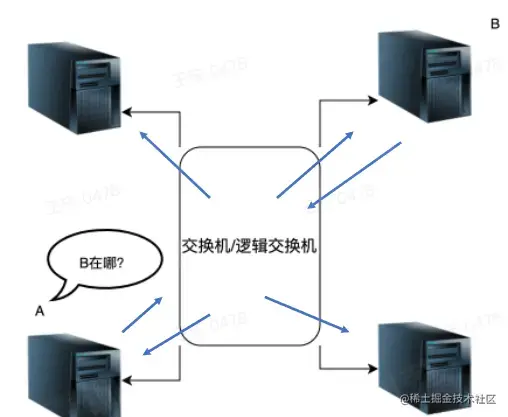

1.3 网络接入-ARP协议

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。


  • 逻辑同网段才能发送ARP

    • 先找到下一跳，再发送ARP，不断迭代
    • 广播不能跨网段

  • ARP请求广播，ARP应答单播

    • 回应的时候只给发送ARP的主机回复

  • 免费ARP？ARP代理？

    • 免费ARP：简单来说，当一个新的mac进入一个网段时，通过一个广播的ARP，告诉网段内其他节点自己的存在

免费 ARP（Gratuitous ARP）包是一种特殊的 ARP 请求，它并非期待得到 IP 对应的 MAC 地址，而是当主机启动的时候，发送一个 Gratuitous ARP 请求，即请求自己的 IP 地址的 MAC 地址。

免费 ARP 数据包有以下 3 个作用：

  • 该类型报文起到一个宣告作用。它以广播的形式将数据包发送出去，不需要得到回应，只为了告诉其他计算机自己的 IP 地址和 MAC 地址。
  • 可用于检测 IP 地址冲突。当一台主机发送了免费 ARP 请求报文后，如果收到了 ARP 响应报文，则说明网络内已经存在使用该 IP 地址的主机。
  • 可用于更新其他主机的 ARP 缓存表。如果该主机更换了网卡，而其他主机的 ARP 缓存表仍然保留着原来的 MAC 地址。这时，可以发送免费的 ARP 数据包。其他主机收到该数据包后，将更新 ARP 缓存表，将原来的 MAC 地址替换为新的 MAC 地址。
    • ARP代理：类似于我们开vpn，存在一个代理，劫持本来的ARP，发往另一个地方，以达到某个目的

1.4 网络接入-IP协议

IP协议详解

  • 唯一标识，互联网通用。抖音客户端一个，服务端一个。

  • Mac地址不能代替IP地址吗？

    • 存在不适用mac地址的网络设备，通过ip协议进行了一次封装，进行了地址的统一

  • IPv4不够用，怎么解决？:

    • IPv6
    • NAT

1.5 网络接入-NAT

NAT详解

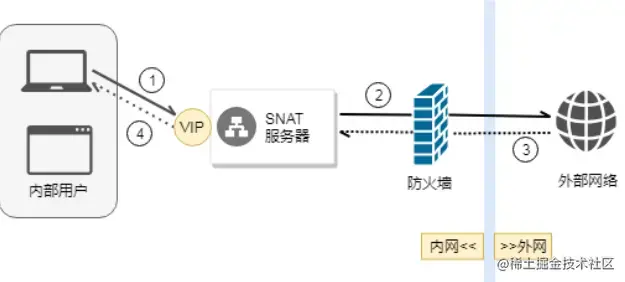

  • 家里的路由器，查看家里设备的ip地址一般都是192.168.xxx.xxx，称为内部地址。而路由器存在一个外部ip地址，所有的内部用户通过这个ip地址向外部发送数据

  • 多个内网客户端访问同一个目标地址+端口，源端口恰好一样，是否冲突？

    • NAT不仅仅改ip，而且改端口，源端口一样时，会在NAT设备上维护一张表，映射到不同的端口 image.png

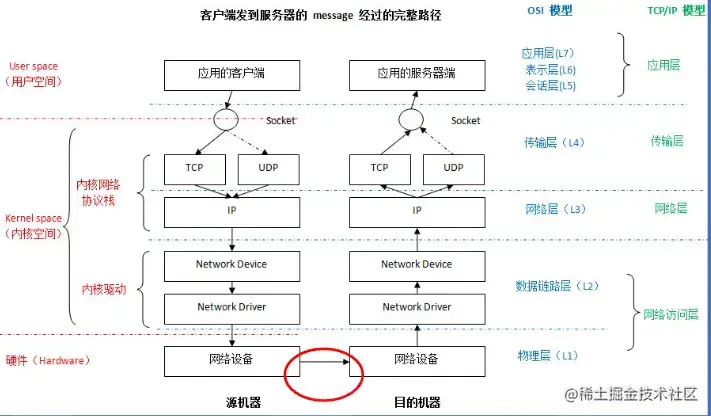

1.6 网络传输-数据包


1.7 网络传输-DNS

相对易懂的一个协议，将域名转换为IP地址 DNS解析

1.8 网络传输-UDP

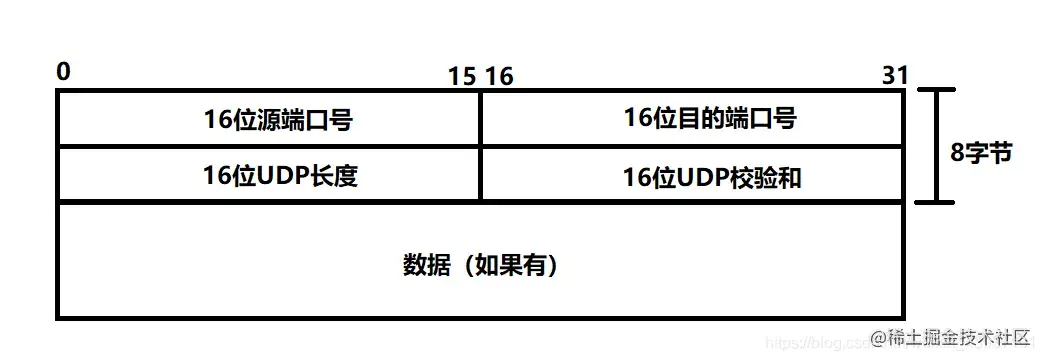

UDP头 image.png 想发什么包，就分配一个UDP的头，吧payload里面塞数据发出去就好了

  • 发包每次发多少？怎么避免分片

分片：在数据链路层可传送的帧的大小有限制，称为MTU，如果传输的数据超过了这个大小，就需要分片

  • 怎么知道没丢包？

    • UDP不保证可靠交付，维护传输可靠性的工作在应用层完成

  • 怎么权衡传输效率和质量？

    • UDP的使用场景比起可靠性更强调实时性，可以接受一定程度的数据丢失，不允许较大的时延。延迟是衡量UDP传输质量的重要指标

1.9 网络传输-TCP

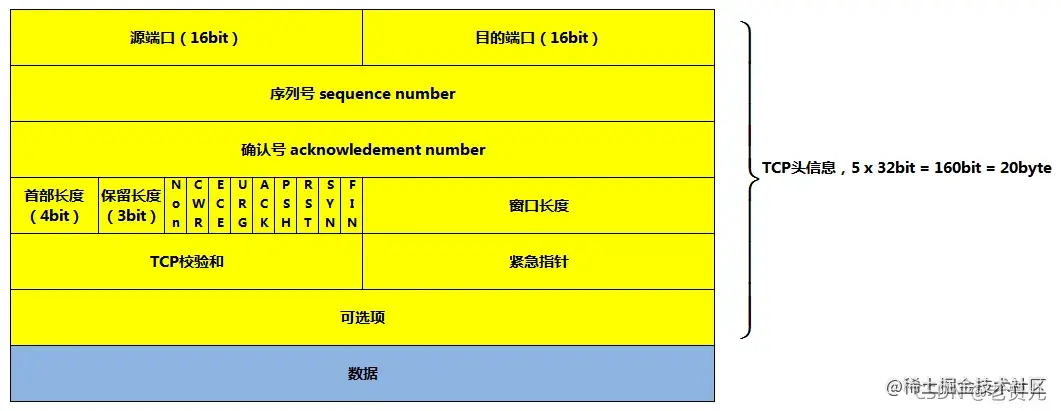

  • TCP头：


  • TCP通过MSS来限制分片。

MSS选项用于在TCP连接建立时，收发双方协商通信时每一个报文段所能承载的最大数据长度

TCP在建立连接时，收发双方根据MTU计算出各自的MSS，通过三次握手把自己的MSS告知对方，互相确认彼此的MSS大小，取较小的MSS值作为双方在TCP层分段的最大payload。MSS位于TCP报文的可选段(option)

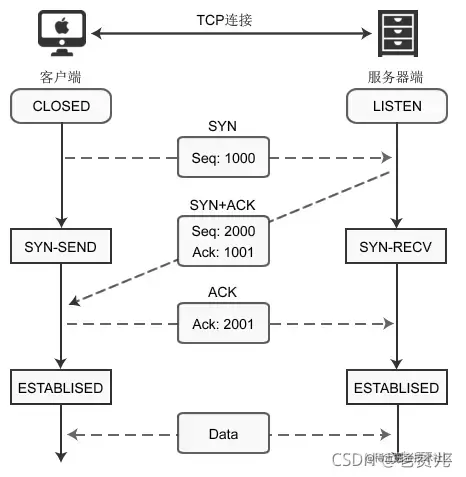

三次握手示意图


  • sequence number（序列号）：表示的是我方（发送方）这边，这个packet的数据部分的第一位应该在整个datastream中所在的位置。

    • 打个比方，一个分片的seq=1，大小为100，那么下个分片就是101

  • acknowledge number:表示的是期望对方（接收方）的下一次sequence number是多少。注意，SYN/FIN的传输虽然没有data，但是会让下一次传输的packet seq增加1，但是，ACK的传输，不会让下一次的传输packet加一

    • ACK通过期望收到的序列号提供一种确认机制
    • 这个传输packet加一我不是很理解什么意思。主要是理解这个传输中seq和ack是怎么变化的就好了我觉得，ack表示的就是一个确认，期望收到哪一个序列，发送方给他发送过去。如果没有按序受到，就会一直返回没按序受到的那个序列号。

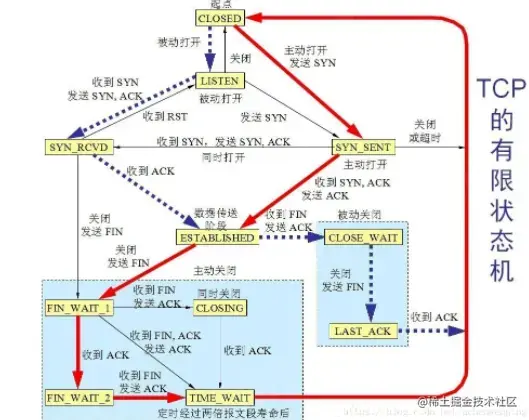

  • TimeWait

    • 需要等两倍的msl，以确保连接正常关闭，防止前一次的ack丢失

理解TimeWait需要引入MSL 最长报文寿命的概念

TCP面试常见题：time_wait状态产生的原因，危害，如何避免

  • TCP丢包问题：

    • TCP采用累积确认，发送一个报文超过一定时间接不到确认重新发送

  • 滑动窗口：解析TCP之滑动窗口(动画演示)这个解析的动画很直观

  • 流量控制和拥塞控制：建议仔细阅读教材，都是比较基础的知识点。【计算机网络】TCP的流量控制和拥塞控制

    • 流量控制主要通过滑动窗口实现，抑制发送端发送的速率，以便接收端来得及接收
    • 拥塞控制是全局的过程，目的是让网络能够承受现有的负荷。慢开始和拥塞避免、快重传和快回复是拥塞控制的主要算法

1.10 网络传输-HTTP/HTTP1.1

  • HTTP依然是多加了一层规矩，依然是TCP。为了让我们更加关注业务本身而不是实现细节。

  • HTTP1.1的优化

    • 长连接：连接一直保持，不需要每次post/get请求都重新建立连接
    • 部分传输
    • HOST
    • 缓存

  • HTTPS：一种加密协议，解密出来依然是HTTP

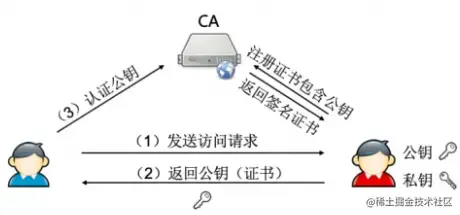

    • SSL/TLS握手：通过第三方的CA进行非对称加密!


2. 网络架构怎么给抖音提质

2.1 网络提速 HTTP2.0

主要思想：多路复用，多图并发下载，串行和并行的区别，大大传输提高效率，在一个tcp链接上跑多个http

2.2 stream

image.png 仍是单个tcp链接传输，stream1,2,3本身仍是串行发送，网络速度足够快时，在上层http眼里相当于并行传输

丢包怎么办：对头阻塞：一旦丢失一个包，后面的包全部要等待，知道我丢失的那一个包重新发送，后面的包才可以继续发送。这种形式会大大影响速率

2.3 QUIC/HTTP3.0

对HTTP2.0的多路复用进行了优化，解决了对头阻塞的问题

  • TCP or UDP ?：TCP复杂度高，难以修改，选择基于UDP
  • Kernel or Userspace：选择在用户态(Userspace)
  • 0RTT
  • 弱网优势

2.4 数据中心分布

数据中心：服务器集合的一个地方 image.png 核心机房：存放核心数据 pop接入：和外网进行交互的出入口 边缘机房：更靠近用户而不是核心

2.5 同运营商访问

运营商跨网质量比较差，可以让移动的用户访问移动机房，电信的用户访问电信的机房，通过ip解析来识别用户的运营商

2.6 静态资源（图片视频）路径优化（CDN）

  • 静态资源：大家刷到的都一样，像图片视频，不会随api的改变而改变
  • CDN：缓存。先访问边缘机房，查看有没有对应数据的缓存，有就直接返回，没有就继续访问汇聚机房、核心机房。CDN简介

2.7 动态API（播放/评论）接口路径优化（DSA）

通过探测隔壁机房的延时寻找最优路径
