三维海浪模型建模与matlab仿真,并在海浪中加入浮标

1.算法理论概述

一、引言

       海洋工程是一门涉及海洋环境、海洋结构、海洋资源等多个方面的综合性学科。其中，海浪是海洋环境中一种重要的自然现象，对海洋工程设计和运营具有重要影响。本文将介绍如何使用三维海浪模型建模，并在海浪中加入浮标。



二、三维海浪模型建模

       三维海浪模型是一种用于模拟海浪运动的数学模型。在建模过程中，需要考虑海浪的传播、反射、折射等多种现象。通常使用频域方法或时域方法来解决三维海浪模型中的数学方程。



频域方法

       频域方法是一种将时间域问题转化为频域问题进行求解的方法。在三维海浪模型中，可以使用频域方法来解决海浪波浪方程和边界条件，得到海浪的频域响应。通常使用快速傅里叶变换（FFT）来实现频域方法的计算。



时域方法

      时域方法是一种直接在时间域内求解问题的方法。在三维海浪模型中，可以使用时域方法来求解海浪波浪方程和边界条件，得到海浪的时域响应。通常使用有限差分法（FDM）或有限元法（FEM）来实现时域方法的计算。



三维海浪模型实现步骤

三维海浪模型的实现步骤如下：



（1）定义海浪波浪方程



       海浪波浪方程是描述海浪运动的数学方程，可以根据波动理论和海洋动力学原理得到。通常使用线性波动理论来描述海浪波浪方程，其数学形式为：





其中，$\eta$表示海面高度，$c$表示波速。



（2）定义边界条件



        边界条件是指海浪与海洋结构之间的交界面，需要满足能量守恒和动量守恒等物理原理。通常使用边界元法或边界积分方程法来求解边界条件。



（3）求解海浪频谱



       海浪频谱是指海浪的频率和振幅的分布情况，可以使用线性波动理论和频域方法来求解海浪频谱。通常使用FFT来计算海浪频谱。



（4）求解海浪时域响应



       海浪时域响应是指海浪在时间上的波动情况，可以使用线性波动理论和时域方法来求解海浪时域响应。通常使用FDM或FEM来计算海浪时域响应。



三、在海浪中加入浮标

       在海浪中加入浮标可以模拟浮标的运动和受力情况，对海洋工程设计和运营具有重要意义。在进行浮标模拟时，需要考虑浮标的运动方程和受力情况。



 浮标运动方程

       浮标运动方程是描述浮标在海浪中运动的数学方程，可以根据牛顿第二定律和海洋动力学原理得到。通常使用受力平衡方程和运动方程来描述浮标的运动情况，其数学形式为：





       其中，$m$表示浮标的质量，$\mathbf{r}$表示浮标的位置矢量，$\mathbf{g}$表示重力加速度，$\mathbf{F}_d$表示浮力，$\mathbf{F}_s$表示浮标所受的风力和水流力等额外作用力。



浮标受力情况

       浮标在海浪中所受的力包括浮力、阻力、摩擦力、风力和水流力等。其中，浮力和阻力是影响浮标运动最主要的因素。



       浮力是指浮标所受的水的作用力，其大小与浮标在水中的体积和密度有关，可以根据阿基米德原理求解。阻力是指浮标在水中运动时与水的摩擦力，其大小与浮标运动速度、水的粘性和浮标表面积有关，可以根据流体力学原理求解。风力和水流力等额外作用力可以根据相关物理原理求解。



浮标模拟步骤

在海浪中加入浮标的模拟步骤如下：



（1）根据浮标的几何形状和物理性质计算浮标的质量、体积和浮力。



（2）利用三维海浪模型计算海浪波浪方程和边界条件，得到海浪的频谱和时域响应。



（3）将浮标的运动方程和受力情况与海浪的时域响应相结合，求解浮标在海浪中的运动情况。通常使用数值积分方法（如欧拉法或龙格-库塔法）来求解浮标的运动方程。



（4）根据浮标的运动情况，计算浮标所受的阻力、摩擦力、风力和水流力等额外作用力。



（5）根据浮标所受的各种力，更新浮标的运动状态和位置，进行下一步的模拟计算。



2.算法运行软件版本

MATLAB2013b

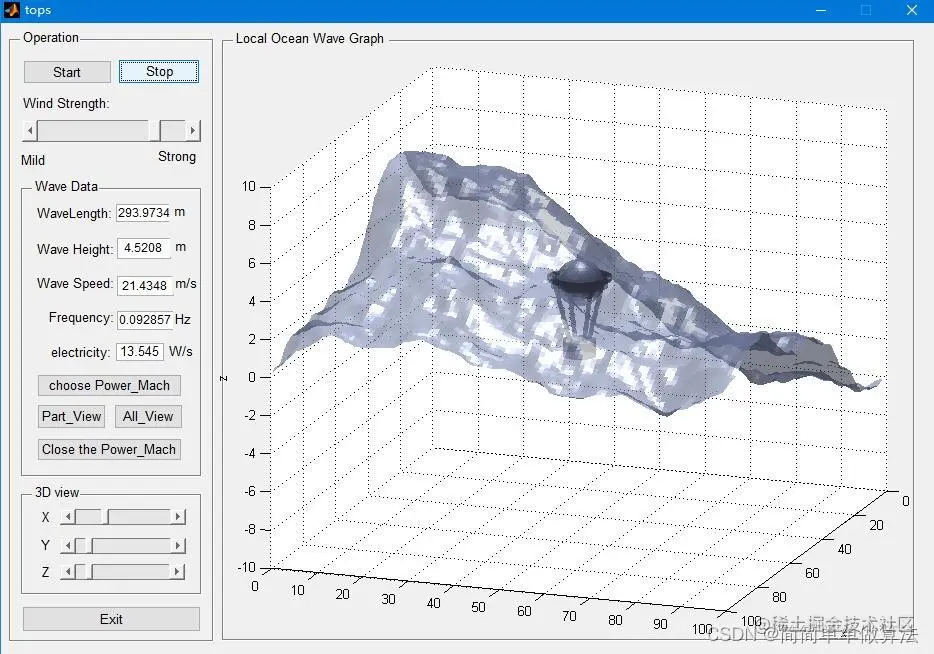

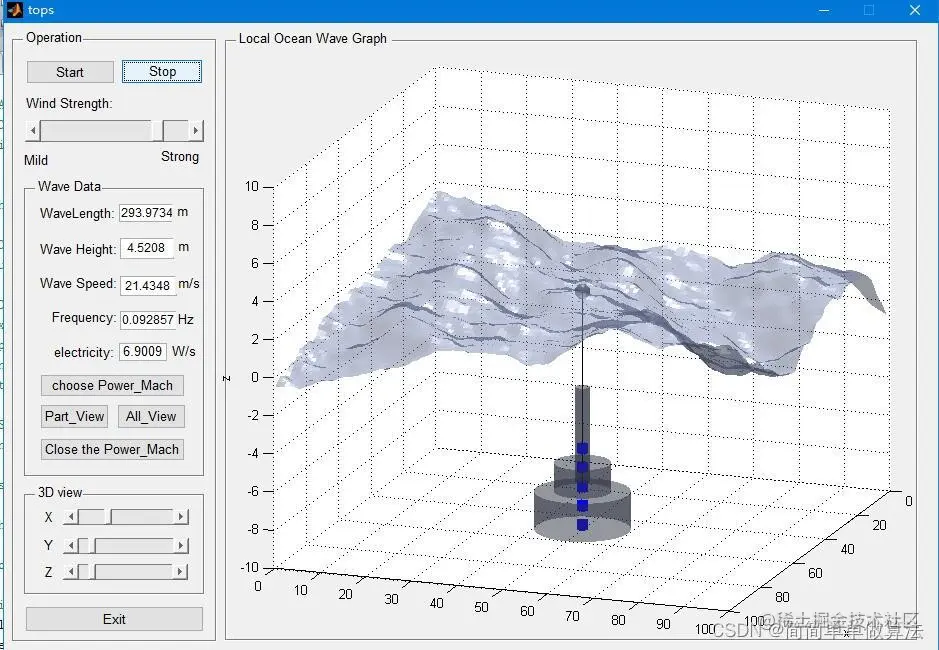

3.算法运行效果图预览



4.部分核心程序 `%模块1：底部圆柱

    %模块1：底部圆柱

    t  =  0:pi/20:2*pi;

    RR =  3.5;

    x  =  50+RR*sin(t)/kx;

    y  =  50+RR*cos(t)/ky;

    z  =  linspace(-2.3,-1.8,length(t))/kz + OW;

    X  =  meshgrid(x);

    Y  =  meshgrid(y);

    Z  = [meshgrid(z)]';

    surf(X,Y,Z);

    hold on;

    %模块2：四个圆柱形支架

    %模块2：四个圆柱形支架

    delta = 0.13;

    for i = 1:18

        EX =  1.5;

        t  =  0:pi/20:2*pi;

        RR =  0.5;

        x  =  50+RRsin(t)/kx+EX/kx + idelta/kx;

        y  =  50+RRcos(t)/ky+EX/ky + idelta/ky;

        z  =  linspace(-1.8+(i-1)0.1,-1.8+i0.1,length(t))/kz + OW;

        X  =  meshgrid(x) ;

        Y  =  meshgrid(y);

        Z  = [meshgrid(z)]';

        surf(X,Y,Z);

        hold on;

    end



    for i = 1:18

        EX =  1.5;

        t  =  0:pi/20:2*pi;

        RR =  0.5;

        x  =  50+RRsin(t)/kx+EX/kx + idelta/kx;

        y  =  50+RRcos(t)/ky-EX/ky - idelta/ky;

        z  =  linspace(-1.8+(i-1)0.1,-1.8+i0.1,length(t))/kz + OW;

        X  =  meshgrid(x) ;

        Y  =  meshgrid(y);

        Z  = [meshgrid(z)]';

        surf(X,Y,Z);

        hold on;

    end

    for i = 1:18

        EX =  1.5;

        t  =  0:pi/20:2*pi;

        RR =  0.5;

        x  =  50+RRsin(t)/kx-EX/kx - idelta/kx;

        y  =  50+RRcos(t)/ky+EX/ky + idelta/ky;

        z  =  linspace(-1.8+(i-1)0.1,-1.8+i0.1,length(t))/kz + OW;

        X  =  meshgrid(x) ;

        Y  =  meshgrid(y);

        Z  = [meshgrid(z)]';

        surf(X,Y,Z);

        hold on;

    end



    for i = 1:18

        EX =  1.5;

        t  =  0:pi/20:2*pi;

        RR =  0.5;

        x  =  50+RRsin(t)/kx-EX/kx - idelta/kx;

        y  =  50+RRcos(t)/ky-EX/ky - idelta/ky;

        z  =  linspace(-1.8+(i-1)0.1,-1.8+i0.1,length(t))/kz + OW;

        X  =  meshgrid(x) ;

        Y  =  meshgrid(y);

        Z  = [meshgrid(z)]';

        surf(X,Y,Z);

        hold on;

    end`
