抖音网络的接入

  1. 同网段路由和跨网段路由
  • 同网段路由：当源地址和目标地址在同一个网络（或子网）中时，使用同网段路由。在同一网段内，主机可以直接通过局域网进行通信，无需经过路由器进行转发。同网段路由通常使用ARP（地址解析协议）将目标IP地址解析为对应的MAC地址，并直接将数据包发送到目标主机。
    • 连接：通过之间的交换机，并非直接连接。如果设备过多，接口不够还可以虚拟网络。
      • 控制器负责管理和配置网络设备，控制数据包的转发路径以及处理网络策略和安全控制。而数据转发则由交换机来实现，交换机根据由控制器提供的规则进行数据包的转发和处理。
      • SDN，全称为软件定义网络（Software Defined Networking）。传统的网络架构中，网络设备（比如交换机）的控制和数据转发功能是耦合在一起的。而SDN通过将网络的控制和数据转发分离，并通过中央控制器进行集中管理。
void send_ one_ .pkt()
{
rt = find_ rt(dst) //包含主机出口网口&Nex thop
12->dst_ mac = rt->next. _hop->mac
p = append(p, 12)
send(p, rt->port)
}
  • 跨网段路由：当源地址和目标地址位于不同的网络（或子网）中时，需要经过多个路由器进行转发才能到达目标主机，这就是跨网段路由。跨网段路由器通过查找路由表来确定下一跳，并将数据包沿着最佳路径转发给下一跳路由器，直到到达目标网络并将数据包传递给目标主机。跨网段路由通常使用动态路由协议（如OSPF、BGP等）或静态路由表进行路由选择和更新。
  1. APR协议
  • ARP（Address Resolution Protocol，地址解析协议）用于将IP地址解析为对应的MAC地址。当一个设备需要与另一个设备进行通信时，它会先发送一个ARP请求，询问目标设备的MAC地址，并将该信息存储在ARP缓存中，以便后续通信使用。
  • ARP请求是通过以太网广播发送的，所有局域网上的设备都能收到该请求。APR应答是单播的。
  • 逻辑的同网段才可以发APR。如果不是同网段，APR就是一次一次的迭代进行发送。
  • 本质：查找下一跳的MAC，不是请求目标地址。

抖音网络的传输

  • 逐层包装
struct pkt {
something
}
void send_ one_ pkt()
{
p = malloc(sizeof (pkt))
p = append(p， siezoef(l2))
p = append(p, siezoef(13))
p = append(p， siezoef(14))
send(p)
}
  • 递归解析 （指针） 在进行域名解析的过程中，本地DNS服务器通过递归查询，从根域名服务器获取到顶级域名服务器地址，然后从顶级域名服务器逐级查询，最终到达权威域名服务器获取到具体的域名解析结果。
  • 顶级域名（如 .com、.net、.org等）
  • 权威域名服务如：example.com


UDP

  • UDP（User Datagram Protocol）是一种在计算机网络中常用的传输层协议。与TCP（Transmission Control Protocol）相比，UDP是一种无连接的、不可靠的传输协议。

HTTP

其实HTTP只是在特定场景下多加了一层规矩。HTTP依然是TCP ,只是这个规矩让用户更清晰/更简洁。

加密算法


  • 非对称加密

  1. 消息接收方准备好公钥和私钥

  2. 私钥接收方自己留存、公钥发布给消息发送方

  3. 消息发送方使用接收方公钥对消息进行加密

  4. 消息接收方用自己的私钥对消息解密

  • RSA 是现在使用最为广泛的非对称加密算法。
  • 中间人攻击指的是在通信双方的通道上，混入攻击者。他对接收方伪装成发送者，对放送放伪装成接收者。 实际上，发送和接收方都是在和中间人通信。

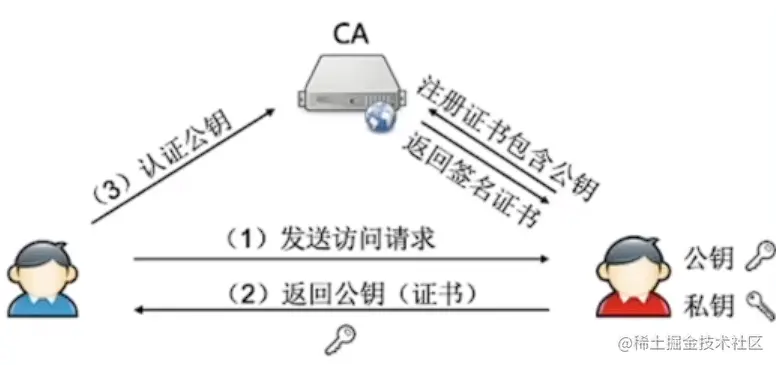

  • 第三方：---认证机构（Certification Authority）


网路提速

  1. 协议优化
    • 多路复用
    • QUIC/HTTP3.0 解决 TCP丢包时的对头阻塞问题
  2. 路径优化

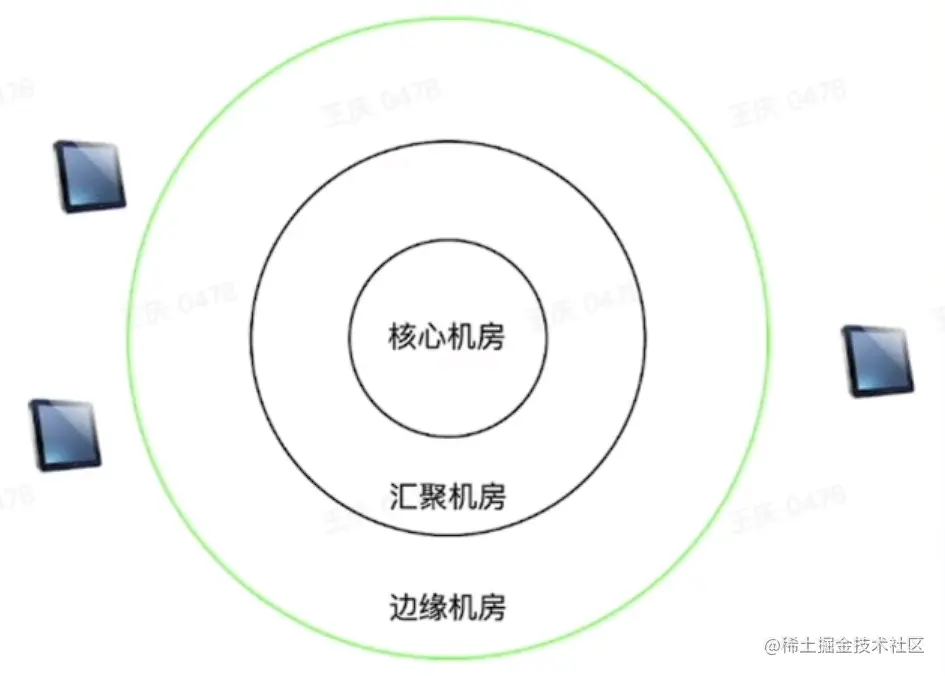

    • 数据中心化分布

    • 解析到同运营商网络上

    • 对于静态资源 实行CDN

      • CDN是指内容分发网络（Content Delivery Network），它是一种通过分布在全球各地的服务器来提供网站内容的技术。当用户访问一个网站时，CDN会根据用户的位置将网站的内容传输到距离用户最近的服务器上，然后由该服务器将内容传输给用户。这样做的好处是可以减少网站的加载时间，提高用户的访问速度和体验。


*   对于动态资源 实现路径优化算法 DSA

构建高可用的系统

  1. 分布式架构和数据中心化的结合
    • 分布式系统架构：将系统的各个组件分布在不同的物理或逻辑节点上，并通过网络进行通信和协作。
    • 数据中心化部署：将系统的数据存储和处理集中在数据中心的服务器上。同时数据中心可以提供大规模的计算和存储能力，以支持大量用户和复杂的数据处理需求。
    • 数据中心可以部署在单个地理区域或跨多个地理区域，以实现高可用性和容灾能力。
  2. 跨地域容灾
    • 在多个地理区域部署数据中心和相关系统，当一个地区的数据中心发生故障或不可用时，其他地区的数据中心可以接管服务，并保证服务的连续性。
  3. 数据备份与同步
    • 将数据实时或定期备份到其他地区的数据中心，并保持数据的同步性。当一个数据中心不可用时，可以快速切换到备用数据中心，并恢复数据。
  4. 负载均衡和流量管理
    • 负载均衡和流量管理是在分布式系统中保证高性能、高可用性和最佳用户体验的重要技术。通过合理的负载均衡和流量管理策略，可以使系统在面对高并发和大流量时保持稳定，并优化资源利用。
  5. 故障检测和恢复
    • 实施监控和告警系统，及时发现服务器或组件的故障。采用自动恢复机制，例如自动重启故障的服务，减少人工干预时间。、
  6. 缓存和预加载
    • 使用缓存和预加载技术，将热门内容和数据提前加载到内存中，以加速数据的访问和处理。

参考文章

图文彻底搞懂非对称加密
