产品品牌：永嘉微电/VINKA
产品型号：VK1C21C
封装形式：LQFP44

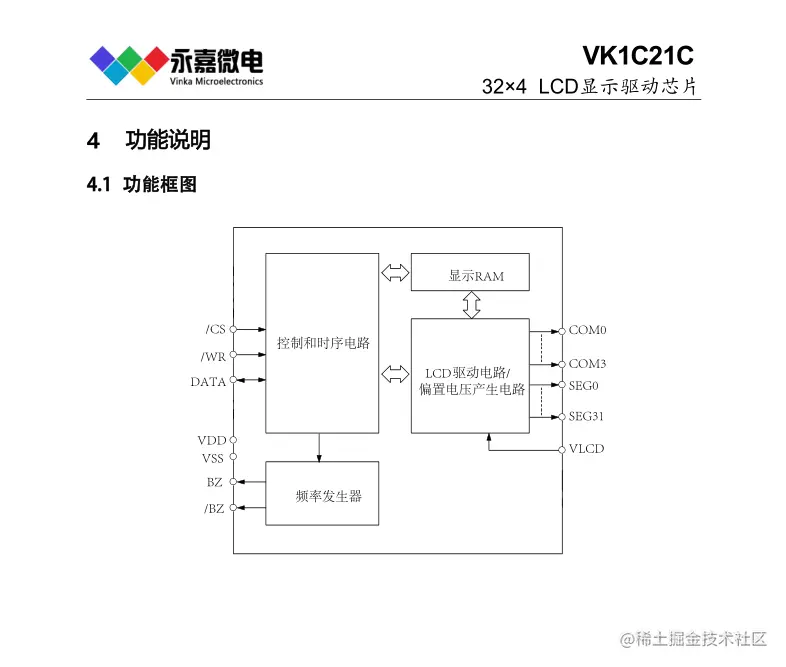

概述
VK1C21C是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。具备高抗干扰，显示效果好，静电耐压高等优良特性，可替代市面上大部分LCD驱动芯片。ZTT720
特点
•工作电压 2.4-5.2V
•内置256 kHz RC振荡器（上电默认）
•偏置电压（BIAS）可配置为1/2、1/3
•COM周期（DUTY）可配置为1/2、1/3、1/4
•内置显示RAM为32x4位
•帧频为80Hz
•蜂鸣器频率可配置为2kHz、4kHz
•省电模式（通过关显示和关振荡器进入）

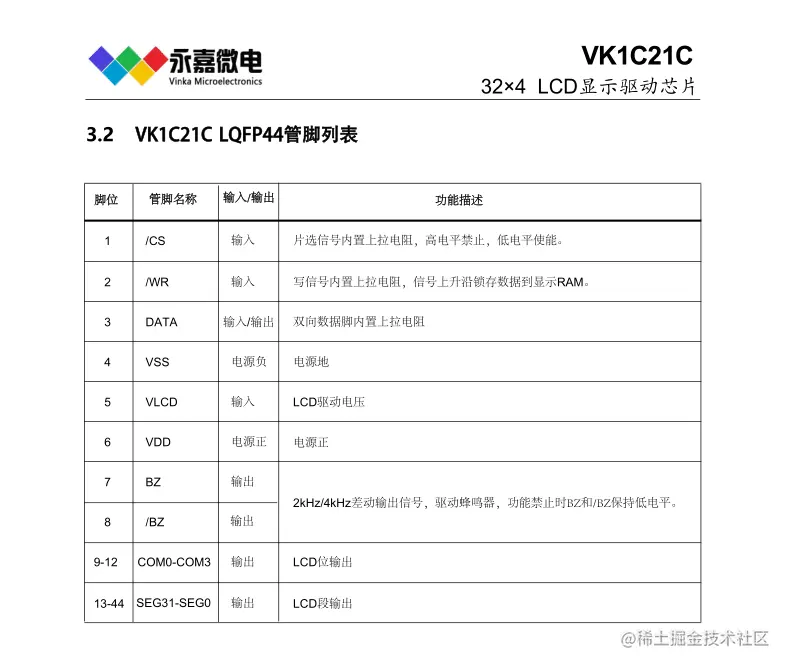

•3/4线串行接口
•软件配置LCD显示参数
•读写显示数据地址自动加1
•高抗干扰
•VLCD脚提供LCD驱动电压（<VDD）
•封装
LQFP44(10.0mm x 10.0mm PP=0.8mm)
DICE
COG
LCD/LED控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg4com 63 62 偏置电压1/2 1/3 S0P16 省电模式
VK1056B 2.4V～5.2V 14seg4com 143 142 偏置电压1/2 1/3 SOP24 省电模式
VK1056C 2.4V～5.2V 14seg4com 143 142 偏置电压1/2 1/3 SSOP24 省电模式
VK1072B 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP28 省电模式
VK1072C 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP28 省电模式
VK1072D 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SSOP28 省电模式
VK1088B 2.4V～5.2V 22seg4com 223 222 偏置电压1/2 1/3 QFN32（44 超小体积）
VK0192M 2.4V～5.2V 24seg8com 偏置电压1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg8com 偏置电压1/4 QFP64 省电模式
VK0256B 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP64 省电模式
VK0256C 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg8com 偏置电压1/4 LQFP64 省电模式
VK1621 2.4V～5.2V 32seg4com 323 322 偏置电压1/2 1/3 LQFP44(QFP44正方
形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1622 2.4V～5.2V 32seg8com 偏置电压1/4
LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
——————————————————————————————————————————————————
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg4com 168 偏置电压1/3 1/4 I2C通讯接口 SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21AA 2.4～5.5V 20seg4com 168 偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21B 2.4～5.5V 16seg4com 128 偏置电压1/3 1/4 I2C通讯接口 SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21BA 2.4～5.5V 16seg4com 128 偏置电压1/3 1/4 I2C通讯接口 SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21C 2.4～5.5V 12seg4com 88 偏置电压1/3 1/4 I2C通讯接口 SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21D 2.4～5.5V 8seg4com 48 偏置电压1/3 1/4 I2C通讯接口 NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A 2.4～5.5V 44seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22B 2.4～5.5V 40seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A 2.4～5.5V 56seg4com 528 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B 2.4～5.5V 36seg8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24A 2.4～5.5V 72seg4com 688 6016 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24B 2.4～5.5V 56seg4com 528 44*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
——————————————————————————————————————————————————
超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg4com 偏置电压1/2 1/3 I2C通讯接口 SSOP24 超低功耗/抗干扰
VKL076 2.5～5.5V 19seg4com 偏置电压1/2 1/3 I2C通讯接口 SSOP28 超低功耗/抗干扰
VKL128 2.5～5.5V 32seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP44 超低功耗/抗干扰
VKL144A 2.5～5.5V 36seg4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP48超低功耗/抗干扰
VKL144B 2.5～5.5V 36seg4com 偏置电压1/2 1/3 I2C通讯接口 QFN48(66超小体积) 超低功耗/抗干扰
——————————————————————————————————————————————————
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg1com 偏置电压 -- 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁
VKS232 2.4～5.2V 116seg2com 偏置电压1/1 1/2 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁
——————————————————————————————————————————————————
