【envoy源码走读】Envoy的运行和连接创建

winterxxx
497 阅读9分钟

总时序图


Envoy的运行入口位于MainCommonBase::run方法中，此时Envoy进程以Server身份启动并执行run方法。

bool MainCommonBase::run() {
  switch (options_.mode()) {
  case Server::Mode::Serve:
    server_->run();

启动worker工作线程

server中startWorkers

在server.cc文件run方法中会创建RunHelper对象来负责工作线程启动前的准备工作，并在准备工作完成后执行startWorkers来启动工作线程。 注意：启动工作线程是在ClusterManager初始化完成后的回调中执行的。

void InstanceImpl::run() {
  // RunHelper exists primarily to facilitate testing of how we respond to early shutdown during
  // startup (see RunHelperTest in server_test.cc).
  const auto run_helper = RunHelper(*this, options_, *dispatcher_, clusterManager(),
                                    access_log_manager_, init_manager_, overloadManager(), [this] {
                                      notifyCallbacksForStage(Stage::PostInit);
                                      startWorkers();
                                    });

在server.cc文件startWorkers调用了listenerManager的startWorkers方法。

void InstanceImpl::startWorkers() {
  // The callback will be called after workers are started.
  listener_manager_->startWorkers(*worker_guard_dog_, [this]() {
    if (isShutdown()) {
      return;
    }

listenerManager启动workers

在listener_manager_impl.cc文件的startWorkers方法中，先遍历所有可立即使用的监听器active_listeners_（理论上是在envoy初始化的时候创建的，还没仔细看，先todo），然后遍历所有的workers_，依次执行addListenerToWorker，将监听器和工作线程绑定。

void ListenerManagerImpl::startWorkers(GuardDog& guard_dog, std::function<void()> callback) {

  // 将监听器同工作线程绑定
  for (auto listener_it = active_listeners_.begin(); listener_it != active_listeners_.end();) {
    for (const auto& worker : workers_) {
      addListenerToWorker(...);
    }
  }
  // 启动工作线程
  for (const auto& worker : workers_) {
    ENVOY_LOG(debug, "starting worker {}", i);
    worker->start(guard_dog, worker_started_running);
    if (enable_dispatcher_stats_) {
      worker->initializeStats(*scope_);
    }
    i++;
  }

将监听器同worker绑定

在listener_manager_impl.cc文件的addListenerToWorker方法调用WorkerImpl::addListener方法，给目标线程添加监听器。

void ListenerManagerImpl::addListenerToWorker(Worker& worker,
                                              absl::optional<uint64_t> overridden_listener,
                                              ListenerImpl& listener,
                                              ListenerCompletionCallback completion_callback) {
  worker.addListener(...);
}

在worker_impl.cc文件的addListener方法调用目标线程的Dispatcher的post方法，将连接管理器ConnectionHandler与监听器进行绑定。

void WorkerImpl::addListener(absl::optional<uint64_t> overridden_listener,
                             Network::ListenerConfig& listener, AddListenerCompletion completion) {
  dispatcher_->post([this, overridden_listener, &listener, completion]() -> void {
    // 详情见下一节：监听器的加载
    handler_->addListener(overridden_listener, listener);
    hooks_.onWorkerListenerAdded();
    completion();
  });
}

启动线程

在listener_manager_impl.cc文件的addListenerToWorker之后，轮询工作线程列表workers_，并运行WorkerImpl:start方法启动每个工作线程。

  for (const auto& worker : workers_) {
    ENVOY_LOG(debug, "starting worker {}", i);
    worker->start(guard_dog, worker_started_running);
    if (enable_dispatcher_stats_) {
      worker->initializeStats(*scope_);
    }
    i++;
  }

在worker_impl.cc文件的start方法中，调用系统方法createThread创建系统线程，并将threadRoutine方法作为工作线程的入口方法。

void WorkerImpl::start(GuardDog& guard_dog, const Event::PostCb& cb) {
  thread_ = api_.threadFactory().createThread(
      [this, &guard_dog, cb]() -> void { threadRoutine(guard_dog, cb); }, options);
}

在worker_impl.cc文件的threadRoutine方法中，首先发送post异步任务到目标工作线程任务调度队列，创建工作线程自己的watchdog，最后执行线程的dispatcher中的run方法来等待处理新事件。

void WorkerImpl::threadRoutine(GuardDog& guard_dog, const Event::PostCb& cb) {
  dispatcher_->post([this, &guard_dog, cb]() {
    cb();
    watch_dog_ = guard_dog.createWatchDog(api_.threadFactory().currentThreadId(),
                                          dispatcher_->name(), *dispatcher_);
  });
  dispatcher_->run(Event::Dispatcher::RunType::Block); // 阻塞等待
}

监听器的加载

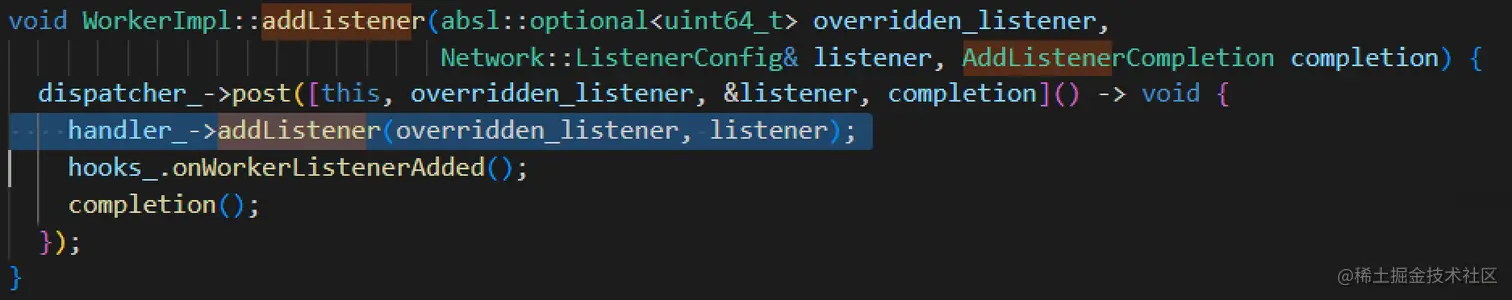

在上一节中的将监听器同worker线程绑定里面讲到，最终是将连接管理器ConnectionHandler与监听器进行绑定。 image.png 在connection_handler_impl.cc文件的addListener方法中，将根据各个监听器支持的协议类型创建监听器对象，比如对于tcp协议，将创建ActiveTcpListener实例。

void ConnectionHandlerImpl::addListener(absl::optional<uint64_t> overridden_listener,
                                        Network::ListenerConfig& config) {
  ActiveListenerDetails details;
  } else if (config.listenSocketFactory().socketType() == Network::Socket::Type::Stream) { // tcp 类型
    auto tcp_listener = std::make_unique<ActiveTcpListener>(
        *this, config, worker_index_.has_value() ? *worker_index_ : 0);
    details.typed_listener_ = *tcp_listener;

在active_tcp_listener.cc文件中，ActiveTcpListener构造方法中指定线程中的Dispatcher，调用createListener方法创建网络监听器NetWork:TcpListenerImpl，同时还将自己注册到全局连接均衡选择器中，用于新连接到达时决定是否执行连接均衡分配策略。

ActiveTcpListener::ActiveTcpListener(Network::TcpConnectionHandler& parent,
                                     Network::ListenerConfig& config, uint32_t worker_index)
    : OwnedActiveStreamListenerBase(parent, parent.dispatcher(),
                                    parent.dispatcher().createListener(
                                        config.listenSocketFactory().getListenSocket(worker_index),
                                        *this, config.bindToPort(), config.ignoreGlobalConnLimit()),
                                    config),
      tcp_conn_handler_(parent) {
  config.connectionBalancer().registerHandler(*this);
}

在dispatcher_impl.cc文件中，createListener方法创建TcpListenerImpl。

Network::ListenerPtr DispatcherImpl::createListener(Network::SocketSharedPtr&& socket,
                                                    Network::TcpListenerCallbacks& cb,
                                                    bool bind_to_port,
                                                    bool ignore_global_conn_limit) {
  return std::make_unique<Network::TcpListenerImpl>(
      *this, api_.randomGenerator(), std::move(socket), cb, bind_to_port, ignore_global_conn_limit);
}

在tcp_listener_impl.cc文件中，TcpListenerImpl构造方法中调用socket的initializeFileEvent方法向操作系统注册监听器，并设置回调方法onSocketEvent，其中参数中的Event::FileTriggerType::Level表示边沿触发模式，减少网络事件的通知数量，bind_to_port表示是否真正启动网络监听。

TcpListenerImpl::TcpListenerImpl(Event::DispatcherImpl& dispatcher, Random::RandomGenerator& random,
                                 SocketSharedPtr socket, TcpListenerCallbacks& cb,
                                 bool bind_to_port, bool ignore_global_conn_limit)
    : BaseListenerImpl(dispatcher, std::move(socket)), cb_(cb), random_(random),
      bind_to_port_(bind_to_port), reject_fraction_(0.0),
      ignore_global_conn_limit_(ignore_global_conn_limit) {
  if (bind_to_port) {
    socket_->ioHandle().initializeFileEvent(
        dispatcher, [this](uint32_t events) -> void { onSocketEvent(events); },
        Event::FileTriggerType::Level, Event::FileReadyType::Read);
  }
}

在id_socket_handle_impl.cc文件中，initializeFileEvent方法使用dispatcher的createFileEvent方法向下层libevent库注册socket描述符fd。

void IoSocketHandleImpl::initializeFileEvent(Event::Dispatcher& dispatcher, Event::FileReadyCb cb,
                                             Event::FileTriggerType trigger, uint32_t events) {
  file_event_ = dispatcher.createFileEvent(fd_, cb, trigger, events);
}

在dispatcher_impl.cc文件中，createFileEvent方法，当网络事件触发时，将回调cb方法，在此场景中，cb就是onSocketEvent方法，即为tcp_listener_impl.cc文件中的onSocketEvent方法。

FileEventPtr DispatcherImpl::createFileEvent(os_fd_t fd, FileReadyCb cb, FileTriggerType trigger,
                                             uint32_t events) {
  return FileEventPtr{new FileEventImpl(
      *this, fd,
      [this, cb](uint32_t events) {
        touchWatchdog(); // 设置当前线程watchdog为正常状态。
        cb(events); // 调用回调方法，对于网络监听器场景，cb为onSocketEvent方法。
      },
      trigger, events)};
}

在file_event_impl.cc文件中，FileEventImpl构造方法调用libevent库接口event_assign、event_add来注册网络监听事件。

FileEventImpl::FileEventImpl(DispatcherImpl& dispatcher, os_fd_t fd, FileReadyCb cb,
                             FileTriggerType trigger, uint32_t events)
    : dispatcher_(dispatcher), cb_(cb), fd_(fd), trigger_(trigger), enabled_events_(events),
      activation_cb_(dispatcher.createSchedulableCallback([this]() {
...
  assignEvents(events, &dispatcher.base());
  event_add(&raw_event_, nullptr);
}

在file_event_impl.cc文件中，进一步看assignEvents方法，事件触发时执行mergeInjectedEventsAndRunCb方法，在合并事件后继续执行注册回调方法。

void FileEventImpl::assignEvents(uint32_t events, event_base* base) {
  event_assign(
      &raw_event_, base, fd_,
        ASSERT(events != 0);
        event->mergeInjectedEventsAndRunCb(events);
      },
      this);

当新连接事件发生时，mergeInjectedEventsAndRunCb方法将回调TcpListenerImpl::onSocketEvent方法，onSocketEvent回调方法将执行系统的accept方法来接收新连接Socket对象，并获取Socket上的本地地址local_address以及远端地址remote_address，然后onSocketEvent方法执行ActiveTcpListener::onAccept回调方法进入新连接接收阶段。

void TcpListenerImpl::onSocketEvent(short flags) {

    const Address::InstanceConstSharedPtr& local_address =
        local_address_ ? local_address_ : io_handle->localAddress();

    const Address::InstanceConstSharedPtr remote_address =
        (remote_addr.ss_family == AF_UNIX)
            ? io_handle->peerAddress()
            : Address::addressFromSockAddrOrThrow(remote_addr, remote_addr_len,
                                                  local_address->ip()->version() ==
                                                      Address::IpVersion::v6);

    cb_.onAccept(
        std::make_unique<AcceptedSocketImpl>(std::move(io_handle), local_address, remote_address));
  }
}

接收连接

当接收到新连接的fd之后，将进入Envoy进程连接接收流程。从上文中可以知道，FileEventImpl中注册了libevent回调，会触发TcpListenerImpl::onSocketEvent，进一步会回调到ActiveTcpListener的onAccept方法。 在active_tcp_listener.cc文件中，onAccept方法首先判断连接数量是否达到阈值，如果达到阈值则直接close socket，同时更新统计指标。

void ActiveTcpListener::onAccept(Network::ConnectionSocketPtr&& socket) {
  if (listenerConnectionLimitReached()) {
    socket->close();
    stats_.downstream_cx_overflow_.inc();
    return;
  }
  onAcceptWorker(std::move(socket), config_->handOffRestoredDestinationConnections(), false);
}

在active_tcp_listener.cc文件中，进一步会调用到ActiveTcpListener::onAcceptWorker方法，该方法进行连接均衡，如果连接均衡决策结果由其他工作线程内的连接处理器ConnectionHandler处理当前连接，则执行post方法将当前线程接收到的连接转移给其他工作线程处理。（注：监听器创建阶段会执行registerHandler，里面涉及到了connectionBalancer，目前有两个实现：NopConnectionBalancer和ExactConnectionBalancer，其中NopConnectionBalancer是默认实现，即不做处理）。 将socket封装为ActiveTcpSocket，继续调用onSocketAccepted方法。

void ActiveTcpListener::onAcceptWorker(Network::ConnectionSocketPtr&& socket,
                                       bool hand_off_restored_destination_connections,
                                       bool rebalanced) {
  if (!rebalanced) {
    Network::BalancedConnectionHandler& target_handler =
        config_->connectionBalancer().pickTargetHandler(*this);
    if (&target_handler != this) {
      target_handler.post(std::move(socket));
      return;
    }
  }
  auto active_socket = std::make_unique<ActiveTcpSocket>(*this, std::move(socket),
                                                        hand_off_restored_destination_connections);
  onSocketAccepted(std::move(active_socket));
}

在active_tcp_listener.cc文件中，对新连接调用createListenerFilterChain方法，该方法根据监听器的配置config_创建监听过滤器filterChain，并调用continueFilterChain方法执行监听过滤器filterChain内的各个回调方法，处理连接建立过程，如：original_dst监听过滤器等。

void onSocketAccepted(std::unique_ptr<ActiveTcpSocket> active_socket) {
    // Create and run the filters
    config_->filterChainFactory().createListenerFilterChain(*active_socket);
    active_socket->continueFilterChain(true);
...
  }

在active_tcp_socket.cc文件中，具体看下continueFilterChain方法是如何调用监听器filterChain的onAccept方法的：

void ActiveTcpSocket::continueFilterChain(bool success) {
  if (success) {
    for (; iter_ != accept_filters_.end(); iter_++) {
    // 当前socket上注册的listenerFilterChain列表，listenerFilterChain需要实现onAccept方法
      Network::FilterStatus status = (*iter_)->onAccept(*this);
...
    // Successfully ran all the accept filters.
    if (no_error) {
      newConnection();
    } else {
  }

在active_tcp_socket.cc文件中，下一步就是调用newConnection创建连接，注意此处已经通过original_dst监听过滤器还原了真实的地址信息，所以创建真实地址的listener进行连接创建。

void ActiveTcpSocket::newConnection() {
  // Check if the socket may need to be redirected to another listener.
  Network::BalancedConnectionHandlerOptRef new_listener;

  if (hand_off_restored_destination_connections_ &&
      socket_->connectionInfoProvider().localAddressRestored()) {
    // Find a listener associated with the original destination address.
    new_listener =
        listener_.getBalancedHandlerByAddress(*socket_->connectionInfoProvider().localAddress());
  }
  if (new_listener.has_value()) {
    // Hands off connections redirected by iptables to the listener associated with the
    // original destination address. Pass 'hand_off_restored_destination_connections' as false to
    // prevent further redirection.
    // Leave the new listener to decide whether to execute re-balance.
    // Note also that we must account for the number of connections properly across both listeners.
    // TODO(mattklein123): See note in ~ActiveTcpSocket() related to making this accounting better.
    listener_.decNumConnections();
    new_listener.value().get().onAcceptWorker(std::move(socket_), false, false);
  } else {
...
// Create a new connection on this listener.
    listener_.newConnection(std::move(socket_), std::move(stream_info_));
}
}

此处较为关键，可以看出new_listener第一次被创建出来之后，需要重新根据真实地址信息创建ListenerFilterChain，又重新回调到了ActiveTcpListener:onAcceptWorker进行监听过滤器的创建。最后又会重新进入该方法内的else: listener_.newConnection(std::move(socket_), std::move(stream_info_));在该服务监听器上创建连接。 在active_stream_listener_base.cc文件中，newConnection方法将真正创建连接的对象。

  // Find matching filter chain.
  const auto filter_chain = config_->filterChainManager().findFilterChain(*socket);
  if (filter_chain == nullptr) {
    // 若未匹配到L4过滤器，则断开连接
  }
  ...
  // （1）建立跟下游的连接（更准确的描述是跟对端的连接）
  auto server_conn_ptr = dispatcher().createServerConnection(
      std::move(socket), std::move(transport_socket), *stream_info);
  // （2）创建四层网络过滤器
  const bool empty_filter_chain = !config_->filterChainFactory().createNetworkFilterChain(
      *server_conn_ptr, filter_chain->networkFilterFactories());
  // （3）将连接跟监听器关联起来，如果监听器配置发生变化，为了保证现有的连接的过滤器同步更新，会重建过滤器。
  newActiveConnection(*filter_chain, std::move(server_conn_ptr), std::move(stream_info));

从上面代码片段可以看出newConnection主要3个主要步骤： （1）createServerConnection方法。创建下游连接对象，在ServerConnectionImpl构造方法中继承了ConnectionImpl，其构造方法中执行initializeFileEvent方法来注册网络IO事件，并设置回调方法onFileEvent，同时注册了write和read相关的buffer。在connection_impl.cc文件中。

ConnectionImpl::ConnectionImpl(Event::Dispatcher& dispatcher, ConnectionSocketPtr&& socket,
                               TransportSocketPtr&& transport_socket,
                               StreamInfo::StreamInfo& stream_info, bool connected)
    : ConnectionImplBase(dispatcher, next_global_id_++),
      write_buffer_(dispatcher.getWatermarkFactory().createBuffer(
          [this]() -> void { this->onWriteBufferLowWatermark(); },
          [this]() -> void { this->onWriteBufferHighWatermark(); },
          []() -> void { /* TODO(adisuissa): Handle overflow watermark */ })),
      read_buffer_(dispatcher.getWatermarkFactory().createBuffer(
          [this]() -> void { this->onReadBufferLowWatermark(); },
          [this]() -> void { this->onReadBufferHighWatermark(); },
          []() -> void { /* TODO(adisuissa): Handle overflow watermark */ })),
  // We never ask for both early close and read at the same time. If we are reading, we want to
  // consume all available data.
  socket_->ioHandle().initializeFileEvent(
      dispatcher_, [this](uint32_t events) -> void { onFileEvent(events); }, trigger,
      Event::FileReadyType::Read | Event::FileReadyType::Write);
}

(2) 创建四层过滤器。在listener_impl.cc文件中，createNetworkFilterChain方法用于创建L4网络过滤器，通过Configuration::FilterChainUtility::buildFilterChain -> filter_manager.initializeReadFilters()，最后通过FilterManagerImpl的initializeReadFilter进行读过滤器的初始化。具体是通过调用FilterManagerImpl::onContinueReading()方法实现的。初始化过程通过调用四层过滤器的onNewConnection回调方法。该函数是后续会复用的，对于收到数据时，就调用四层过滤器的onData回调方法。

  for (; entry != upstream_filters_.end(); entry++) {
    if (!(*entry)->initialized_) {
      (*entry)->initialized_ = true;
      FilterStatus status = (*entry)->filter_->onNewConnection();
    }
    StreamBuffer read_buffer = buffer_source.getReadBuffer();
    if (read_buffer.buffer.length() > 0 || read_buffer.end_stream) {
      FilterStatus status = (*entry)->filter_->onData(read_buffer.buffer, read_buffer.end_stream);
    }
  }

(3) newActiveConnection方法，将新L4连接对象保存到当前过监听器的上下文中。该方法实际上调用了实现子类active_tcp_listener.cc文件中的newActiveConnection方法。 服务监听器通过newConnection方法同接收的网络连接建立关联关系，当监听器配置（主要就是相关过滤器啥的呗）发生变更时，为了保证新接收的连接和已有连接在过滤器处理路径上保持一致，通常情况下需要通过销毁当前监听器并重新创建监听器的方式实现。此时当前监听器上关联的已有连接将会被延迟关闭（处理完成现有的请求？）。

void ActiveTcpListener::newActiveConnection(const Network::FilterChain& filter_chain,
 Network::ServerConnectionPtr server_conn_ptr,
 std::unique_ptr<StreamInfo::StreamInfo> stream_info) {
  auto& active_connections = getOrCreateActiveConnections(filter_chain);
  auto active_connection =
      std::make_unique<ActiveTcpConnection>(active_connections, std::move(server_conn_ptr),
                                            dispatcher().timeSource(), std::move(stream_info));
  // If the connection is already closed, we can just let this connection immediately die.
  if (active_connection->connection_->state() != Network::Connection::State::Closed) {
    LinkedList::moveIntoList(std::move(active_connection), active_connections.connections_);
  }
}

其中getOrCreateActiveConnections在activce_stream_listener_base.cc文件中，方法中的connections_by_context_散列表将跟踪当前监听器内过滤器处理的所有活跃连接。

ActiveConnections& OwnedActiveStreamListenerBase::getOrCreateActiveConnections(
    const Network::FilterChain& filter_chain) {
  ActiveConnectionCollectionPtr& connections = connections_by_context_[&filter_chain];
  if (connections == nullptr) {
    connections = std::make_unique<ActiveConnections>(*this, filter_chain);
  }
  return *connections;
}

相应的，当监听器配置更新时，将断开所有已建立连接。在active_tcp_listener.cc文件的ActiveTcpListener析构函数中。此处没看懂是怎么延迟释放的，这不是直接close了么？？

ActiveTcpListener::~ActiveTcpListener() {
  is_deleting_ = true;
  config_->connectionBalancer().unregisterHandler(*this);

  // Purge sockets that have not progressed to connections. This should only happen when
  // a listener filter stops iteration and never resumes.
  while (!sockets_.empty()) {
    auto removed = sockets_.front()->removeFromList(sockets_);
    dispatcher().deferredDelete(std::move(removed));
  }
  for (auto& [chain, active_connections] : connections_by_context_) {
    auto& connections = active_connections->connections_;
    while (!connections.empty()) {
      connections.front()->connection_->close(Network::ConnectionCloseType::NoFlush);
    }
  }
  dispatcher().clearDeferredDeleteList();
}
avatar
文章
阅读
粉丝
