linux网络服务-PXE批量装机与KICKSTART 无人值守

lc111
145 阅读4分钟

PXE 的全称是 preboot execute environment它其实是Intel在很久以前提出来的一项用于通过网络来引导系统的标准。允许客户机通过网络从远程服务器上下载引导镜像，并加载安装文件或者整个操作系统（工作在Client/Server模式）

1.系统装机的三种引导方式

  1. 硬盘
  2. 光驱（u盘）
  3. 网络启动 PXE

2.系统安装的过程

  • 加载 boot loader
  • 加载启动安装菜单
  • 加载内核和initrd系统
  • 加载根系统
  • 运行anaconda的安装向导

2.1 PXE安装系统过程

  1. 客端的网卡查找dhcp服务，获取ip地址和时间
  2. dhcp服务器给客户机分配ip地址和引导地址，同时通过offer报文把tftp服务器地址发给客户机
  3. tftp服务器把引导文件（pxelinux.0）传给客户机
  4. 客户机把引导程序加载到内存中
  5. 引导程序在tftp服务器中查找配置文件，服务器把配置文件传给客户端
  6. 服务器通过vsftp服务和客户端互传文件，客户端获得系统的镜像文件



3.PXE装机

3.1 PXE装机的优势

  1. 规模化：同时装配多台服务器；
  2. 自动化：安装系统、配置各种服务；
  3. 远程实现：不需要光盘、U 盘等安装介质。

3.2 PXE装机的先决条件

PXE是通过网卡引导启动的，实现需要有必要的硬件条件，需要满足以下四个条件，才可以实现PXE

  1. 网卡必须要支持，不过也不需要担心，基本目前的网卡都支持
  2. BIOS支持，需要在bios中开启开关，需注意服务器bios一般没打开，需要在bmc界面打开
  3. 网络中必须有一台DHCP服务器，用于给客户机自动分配地址，指定引导文件位置，网卡自带DHCP功能，dhcp指明分配的ip地址
  4. .安装了TFTP服务，使用TFTP服务（简单文件传输协议）给提供系统内核和引导镜像的下载。

3.3 PXE装机四大文件及需要的四个服务软件

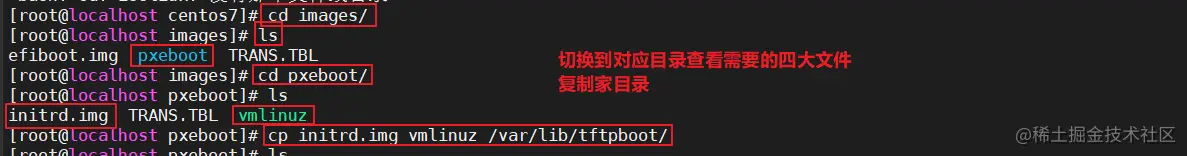

四大文件

  1. pxelinux.0：引导程序。（来自syslinux程序）
  1. default：引导程序的配置文件，可以理解成引导实现Kickstart的一个文件，在pxelinux.0目录下（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
  1. vmlinuz：内核文件。（从光盘中获取，位于 isolinux 目录下）
  1. initrd.img： 系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）

四个服务

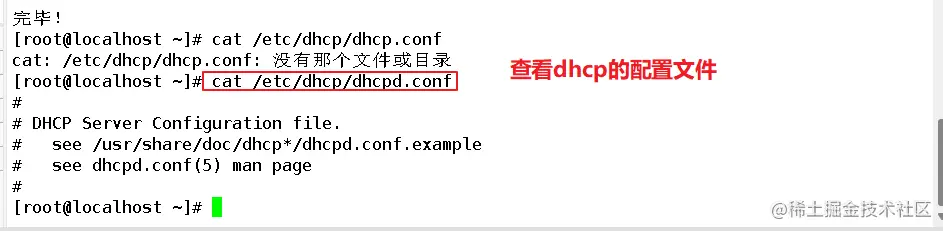

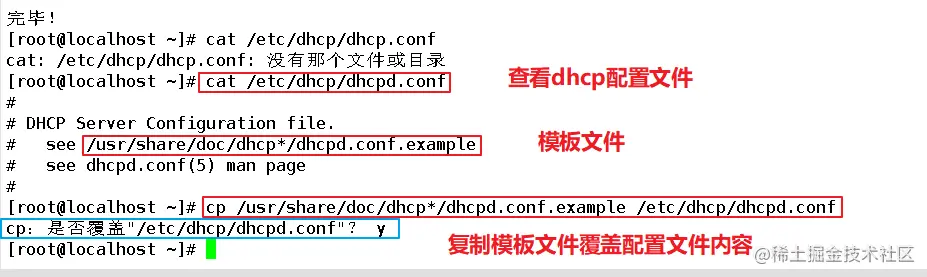

  1. DHCP服务

DHCP是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。

  1. TFTP服务

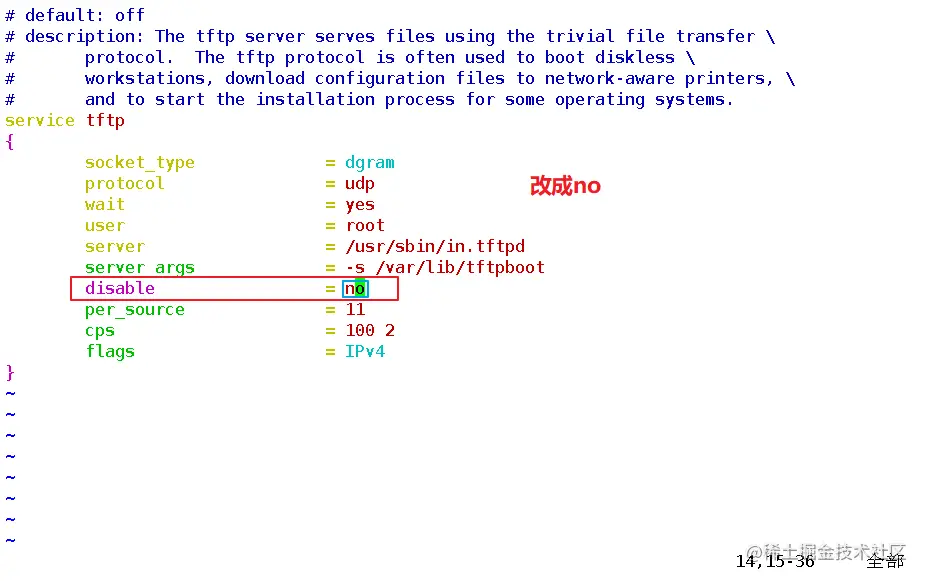

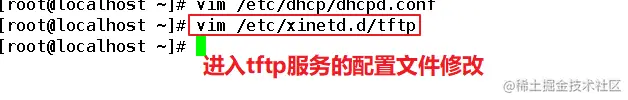

TFTP（简单文件传输协议），是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP69端口。

TFTP服务一般只在装机这种场景下使用，用于传输内核和引导文件。因为安全性不高。

自带的站点：/var/lib/tftpboot

  1. syslinux

syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间， 并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后， sysLinux启动盘就可以引导各种基于DOS的工具， 以及MS-DOS/Windows或者 任何其它操作系统。

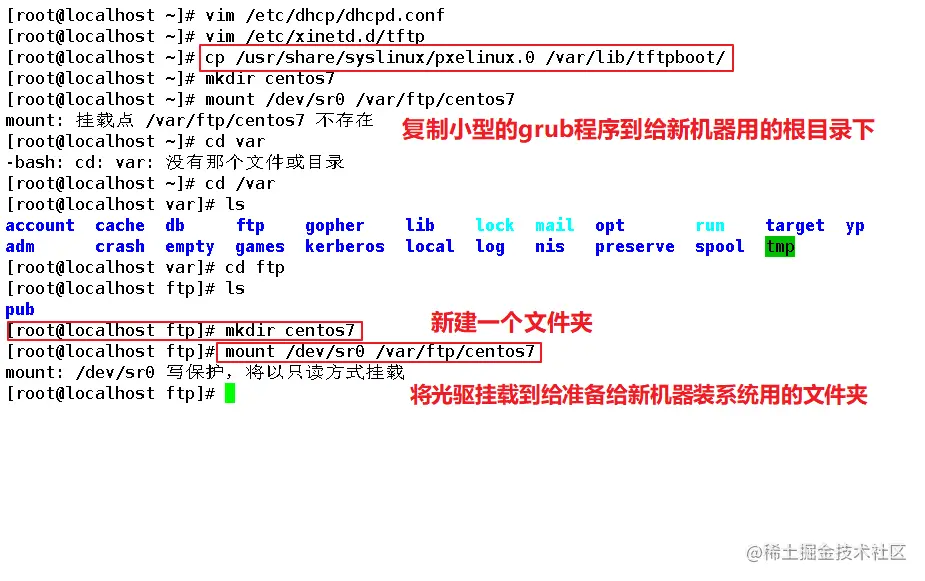

安装syslinux程序后，可获得 pxelinux.0 文件。

  1. vsftp：安装系统镜像文件获取方式

可以使用http、ftp等方式，ftp文件传输的一种，vsftpd是提供ftp服务的软件之一。

4. kickstart 无人值守安装

Kickstart 文件是一个包含安装配置信息的文本文件。通过将Kickstart文件放置在网络上的可访问位置，并将PXE服务器进行相应的配置，可以实现使用Kickstart文件来配置和自动化执行操作系统安装过程

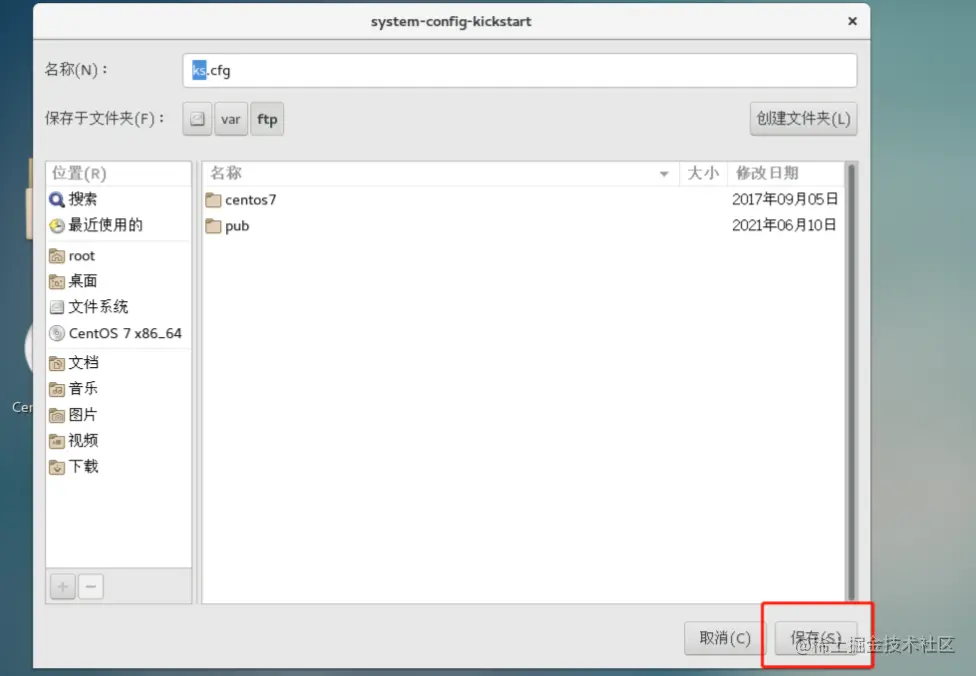

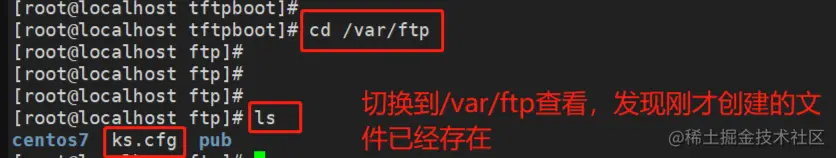

Kickstart的配置文件在ks.cfg中

如何实现Kickstart无人值守安装

需要先安装Kickstart

yum install system-config-kickstart -y

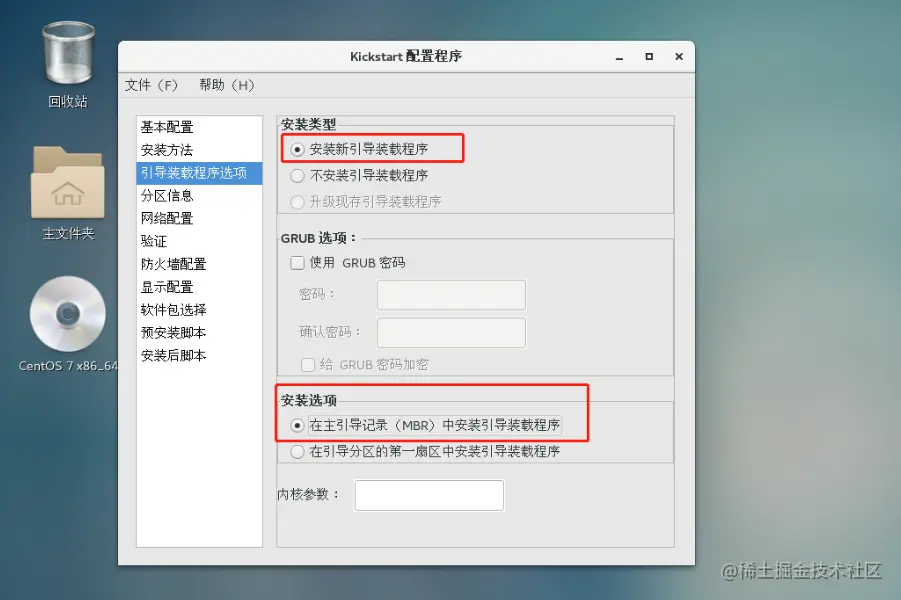

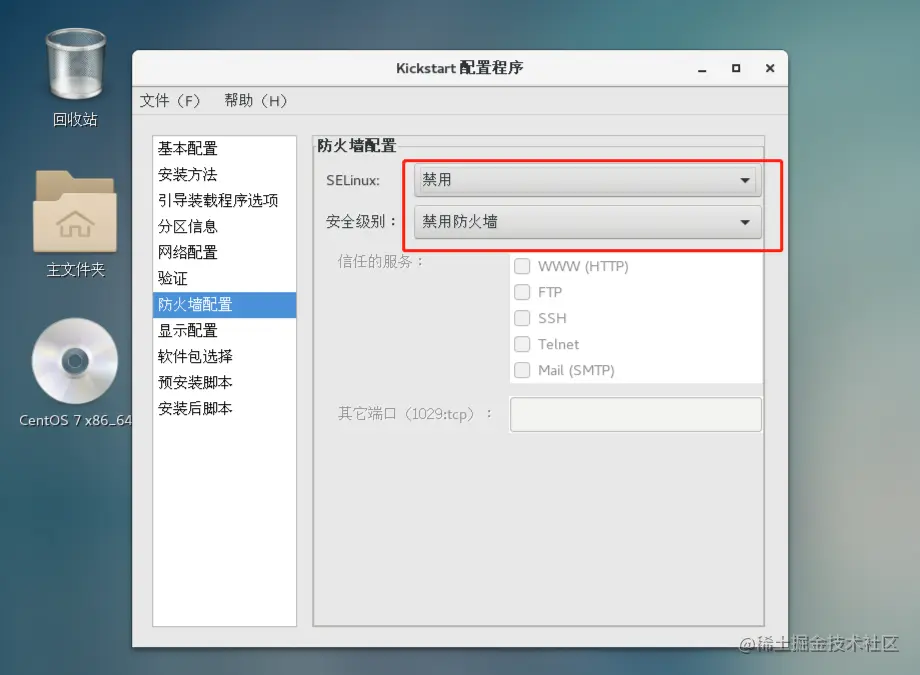

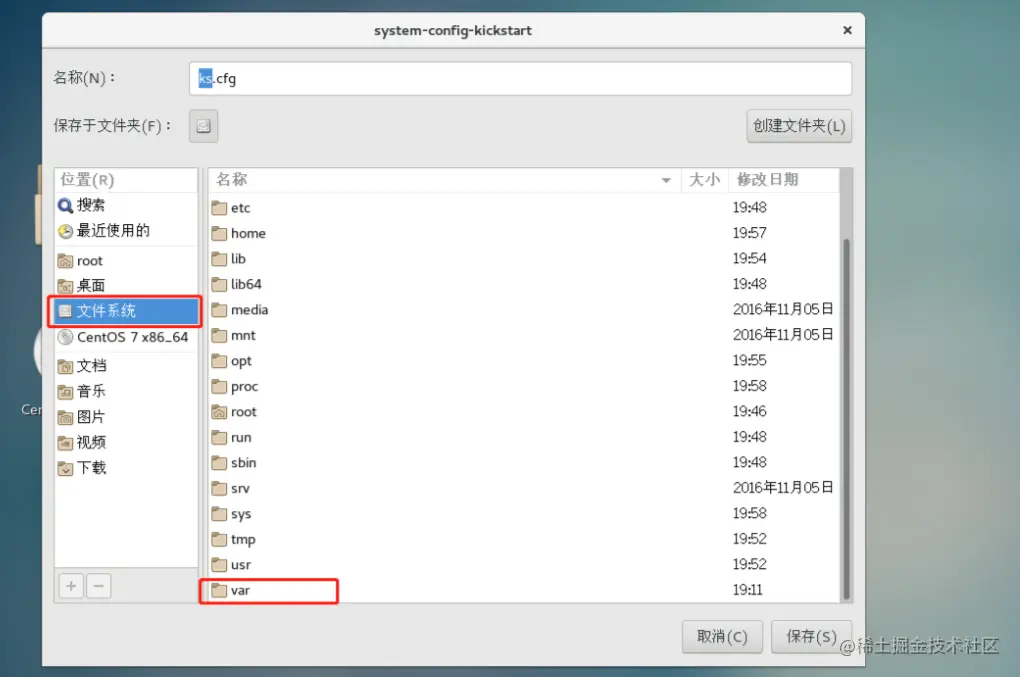

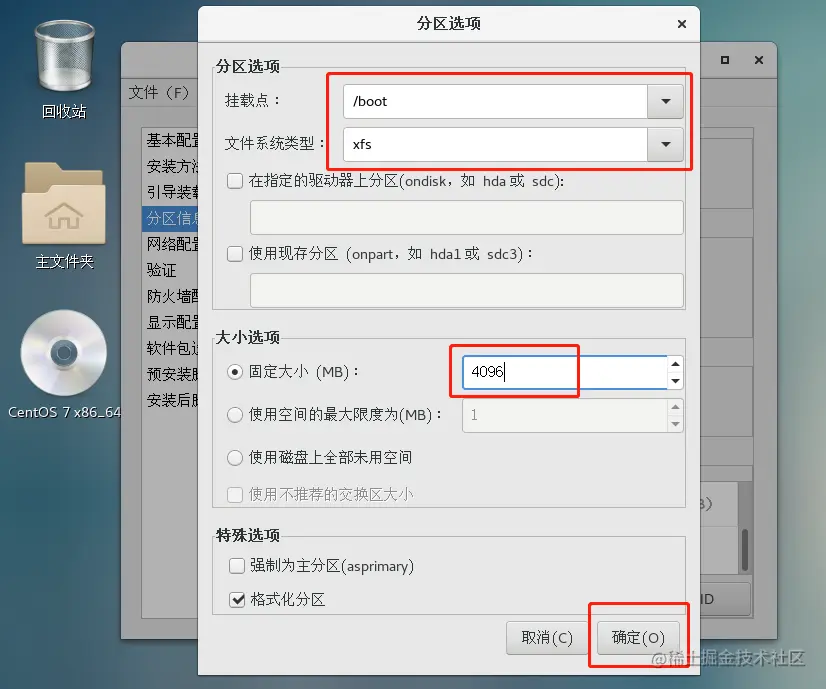

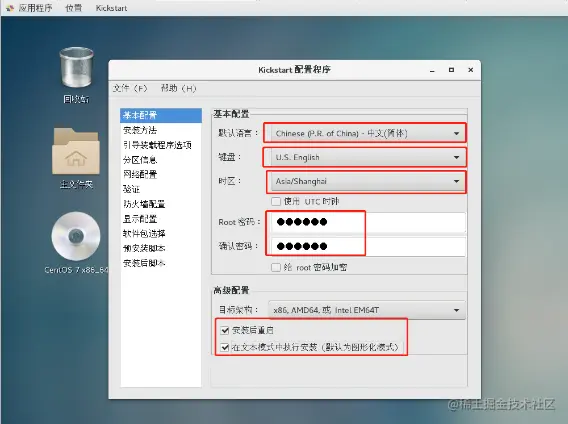

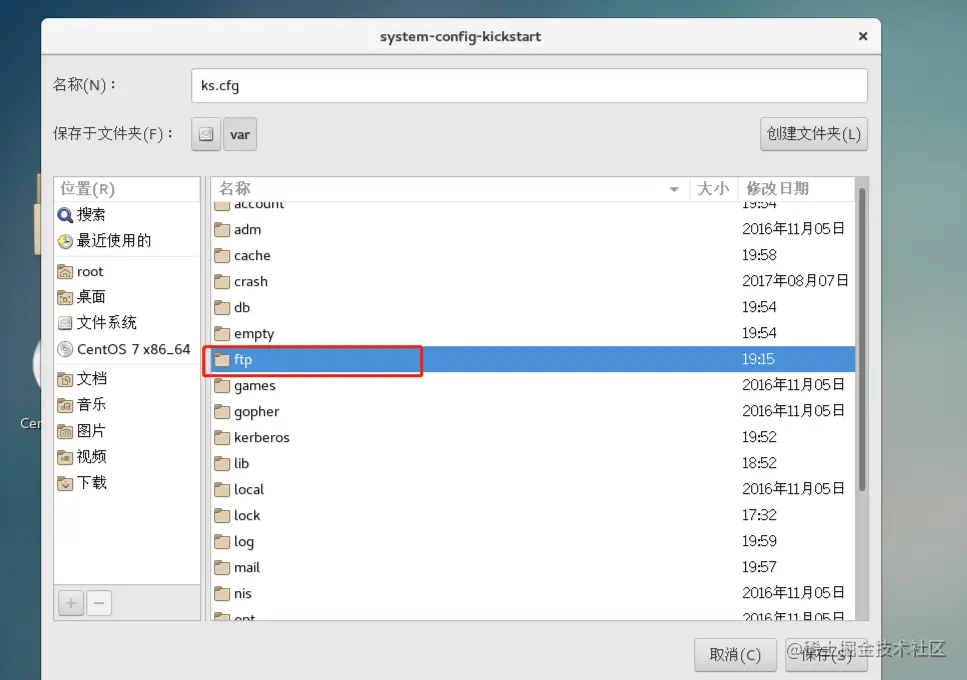

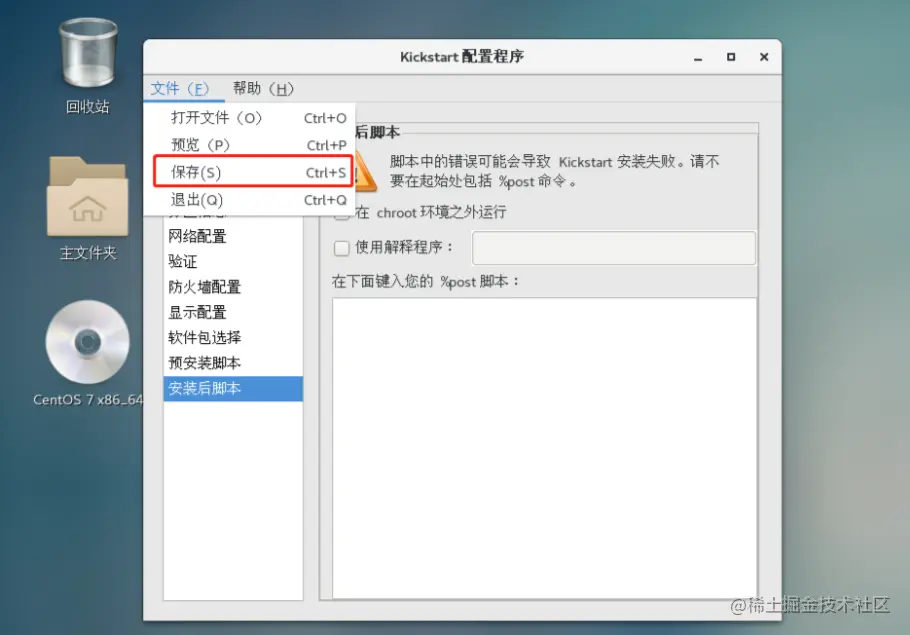

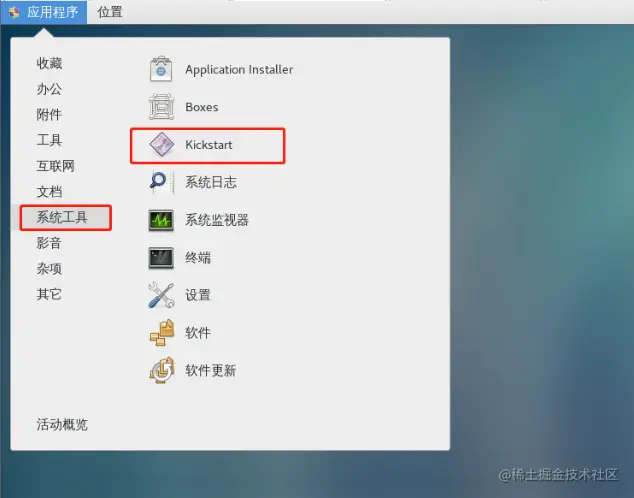

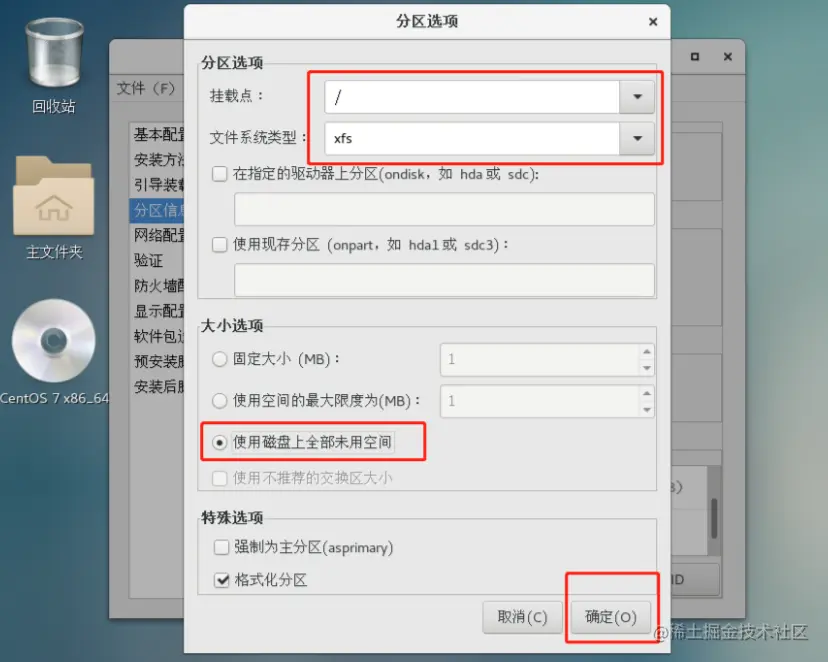

然后去服务端的图形化页面中进行一些配置操作

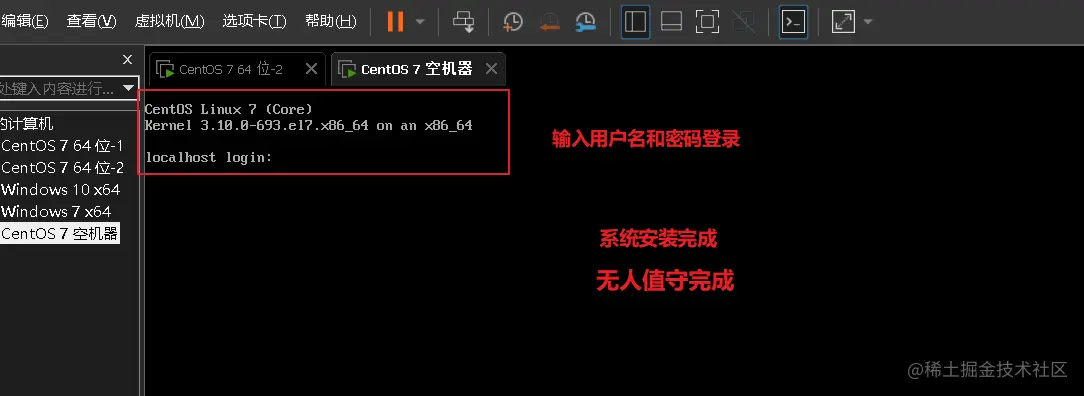

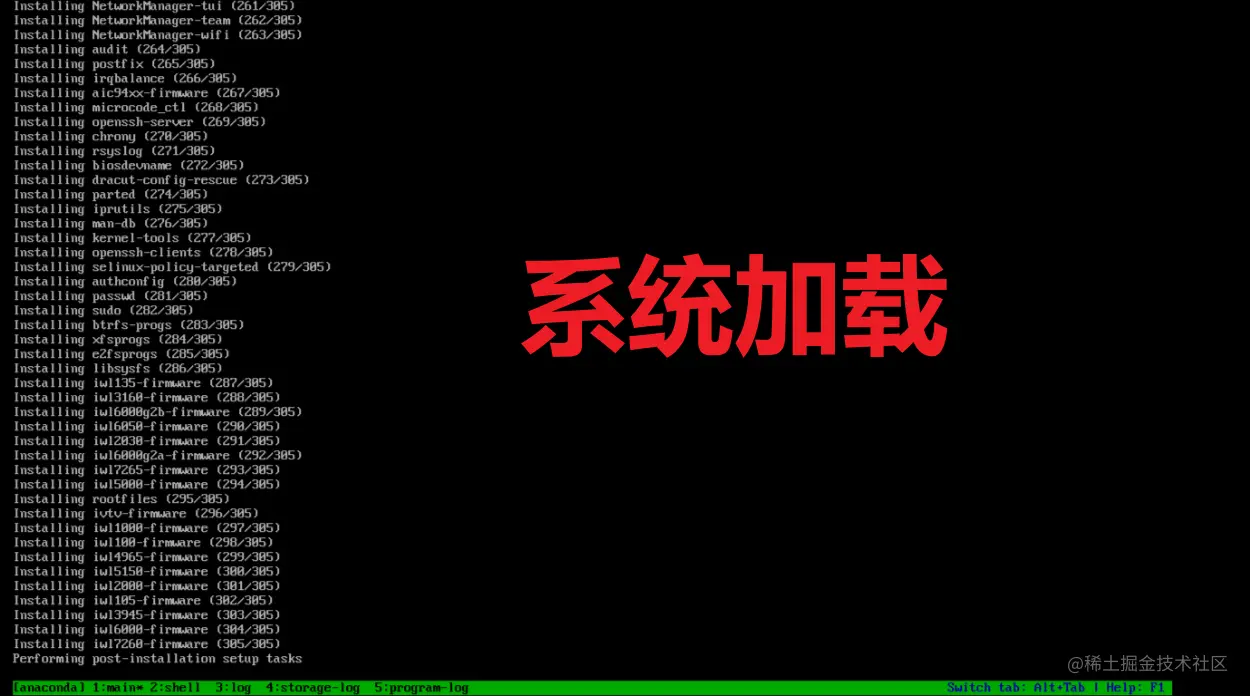

5.PXE+Kickstart无人值守装机示例

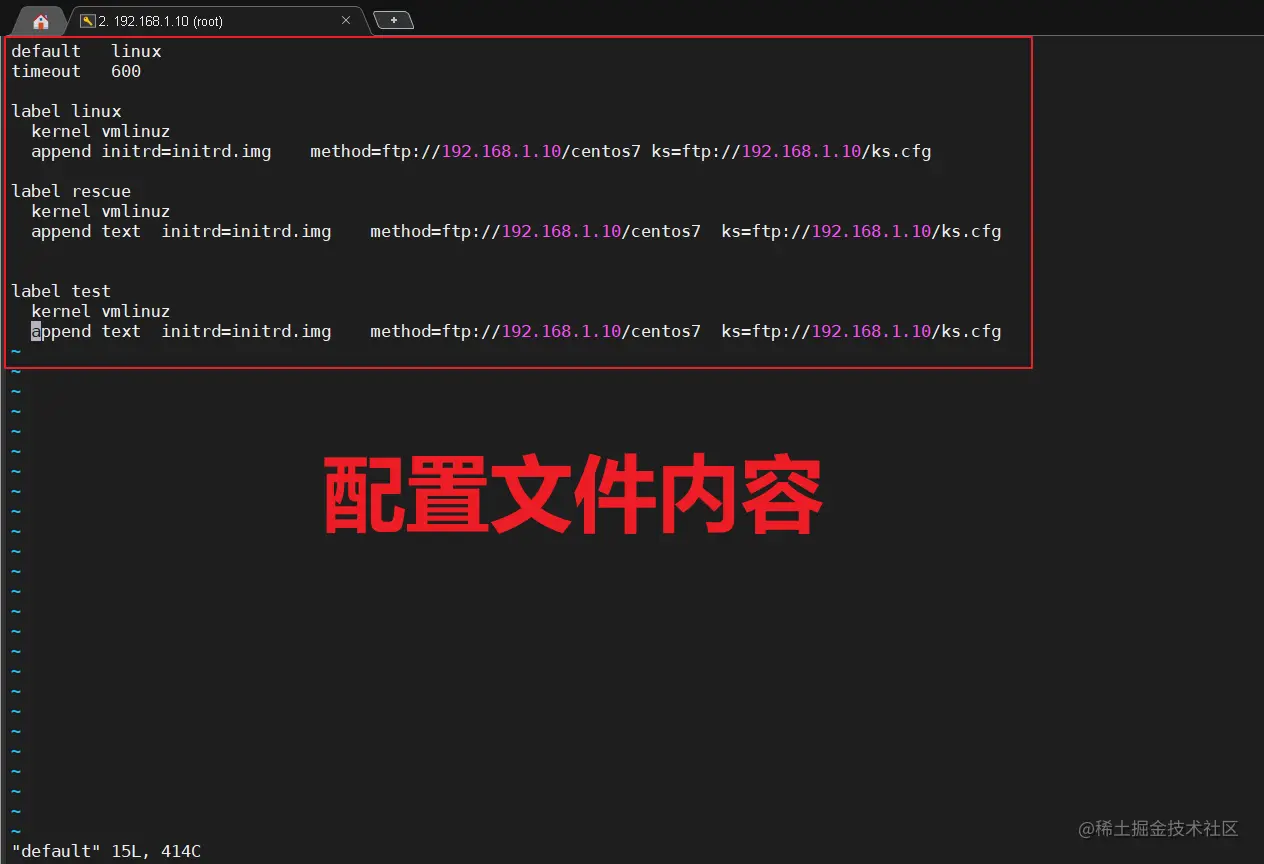

最后一个文件 pxelinux.cfg中的 default（引导程序的配置文件），可以理解成引导实现Kickstart的一个文件（需要在图形化页面完成好配置）






PS：需要注意，四大文件中 pxelinux.cfg中的 default（引导程序的配置文件）文件，如果不需要执行Kickstart无人值守安装，可以不配置这个文件内容，只需确保 pxelinux.cfg 目录中包含名为 default 的文件即可（如果 default 文件为空，PXE 客户端将使用内置的默认配置）
