一、Dubbo服务暴露流程简述

需要明确一点：Dubbo采用URL的方式来作为约定的参数类型。 protocol://username:password@host:port/path?key=value&key=value

protocol: 指的是dubbo中的各种协议，比如dubbo, thrift, http

username:password: 用户名：密码

host:port: 主机：端口

path: 接口全限定名

parameters: 参数键值对

ServiceBean实现了ApplicationListener, 监听ContextRefreshedEvent事件，在Spring IOC容器刷新完成后调用onApplicationEvent方法，服务暴露的启动点，根据配置得到URL，再利用Dubbo SPI机制根据URL的参数选择对应的实现类，实现扩展。

Dubbo默认使用Javassist框架为服务接口生成动态代理类，动态封装服务实现类，统一暴露出Invoker使得调用方便，屏蔽底层实现细节，然后封装成exporter存储起来，等待消费者的调用，并且会将URL注册到注册中心，使得消费者可以获取服务提供者的信息。

一个服务如果有多个协议，那么就都需要暴露。比如同时支持dubbo协议和hessian协议，那么需要将这个服务用两种协议分别向多个注册中心（如果有多个的话）暴露服务。

检测配置，如果有些配置为空的话会默认创建，并且组装成URL。
根据URL进行服务暴露，创建代理类Invoker, 根据URL得知具体的协议，根据Dubbo SPI机制选取实现类实现exporter。
如果只是本地暴露，将exporter存入ServiceConfig的缓存。
远程暴露，先通过registry协议找到RegistryProtocol进行export，将URL中export=dubbo://...先转换成exporter。然后获取注册中心的相关配置，如果需要注册则向注册中心注册，并且在ProviderConsumerRegTable这个表中记录服务提供者，其实就是往一个ConcurrentHashmap中存入invoker, key就是服务接口全限定名，value是一个set，set里面会存包装过的invoker，根据URL上Dubbo协议暴露出exporter, 打开Server调用NettyServer来监听服务。

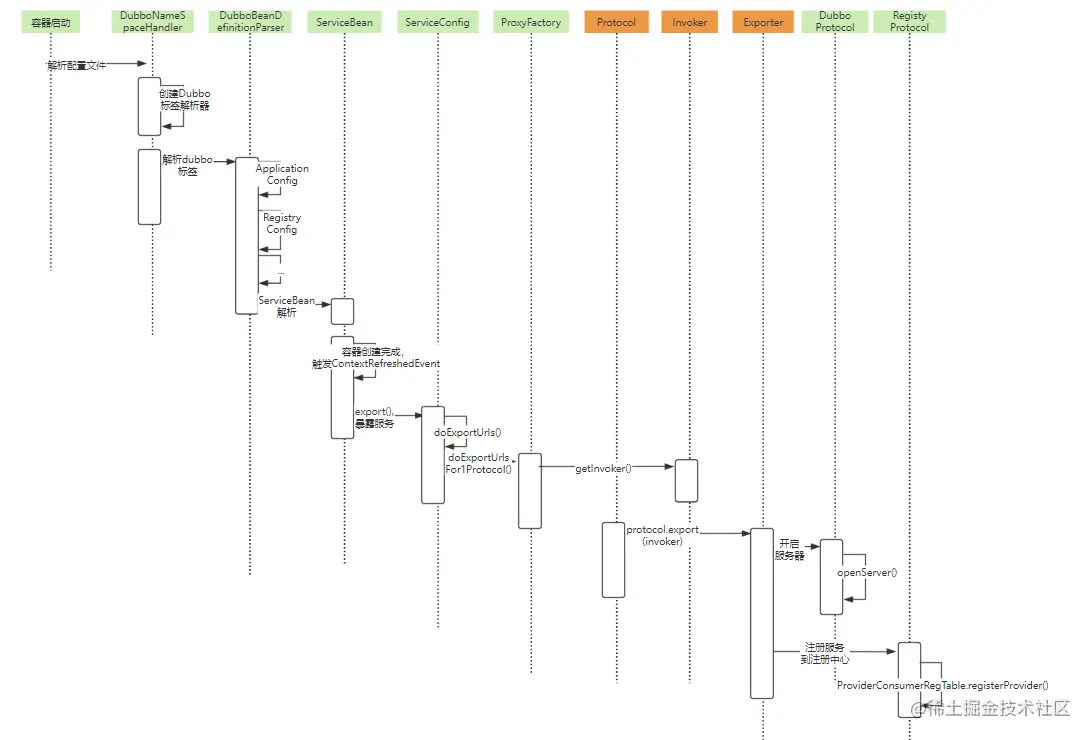

二、Dubbo服务暴露详细流程


DubboNamespaceHandler类中定义了dubbo标签与java类的对应关系。

public class DubboNamespaceHandler extends NamespaceHandlerSupport {
public DubboNamespaceHandler() {
}

public void init() {
this.registerBeanDefinitionParser("application", new DubboBeanDefinitionParser(ApplicationConfig.class, true));
this.registerBeanDefinitionParser("module", new DubboBeanDefinitionParser(ModuleConfig.class, true));
this.registerBeanDefinitionParser("registry", new DubboBeanDefinitionParser(RegistryConfig.class, true));
this.registerBeanDefinitionParser("monitor", new DubboBeanDefinitionParser(MonitorConfig.class, true));
this.registerBeanDefinitionParser("provider", new DubboBeanDefinitionParser(ProviderConfig.class, true));
this.registerBeanDefinitionParser("consumer", new DubboBeanDefinitionParser(ConsumerConfig.class, true));
this.registerBeanDefinitionParser("protocol", new DubboBeanDefinitionParser(ProtocolConfig.class, true));
this.registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class, true));
this.registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class, false));
this.registerBeanDefinitionParser("annotation", new DubboBeanDefinitionParser(AnnotationBean.class, true));
}

static {
Version.checkDuplicate(DubboNamespaceHandler.class);
}
}

DubboBeanDefinitionParser类会解析dubbo的xml文件，解析标签，生成BeanDefinition。

//解析dubbo配置文件，生成BeanDefinition
public class DubboBeanDefinitionParser implements BeanDefinitionParser {
    public BeanDefinition parse(Element element, ParserContext parserContext) {
        return parse(element, parserContext, this.beanClass, this.required);
    }
}

ServiceBean实现了InitializingBean，ApplicationListener<ContextRefreshedEvent> 这两个接口，所以在ServiceBean实例化过程中，会调用afterPropertiesSet()方法，在Spring IOC容器完成刷新之后，会调用onApplicationEvent(ContextRefreshedEvent event)方法，这里有服务暴露的启动点。

public class ServiceBean<T> extends ServiceConfig<T> implements InitializingBean, DisposableBean, ApplicationContextAware, ApplicationListener<ContextRefreshedEvent>, BeanNameAware {

    //在IOC容器完成刷新事件后调用
    public void onApplicationEvent(ContextRefreshedEvent event) {
        if (this.isDelay() && !this.isExported() && !this.isUnexported()) {
            if (logger.isInfoEnabled()) {
                    logger.info("The service ready on spring started.                            service: " + this.getInterface());
            }
            //服务暴露
            this.export();
        }

    }

    //在ServiceBean实例化过程中调用
    public void afterPropertiesSet() throws Exception {
        //设置dubbo配置文件中的类间的关系？？
    }
}

ServiceConfig中提供了服务暴露的接口，通过Dubbo的SPI机制找到proxyFactory的实现JavasistProxyFactory，将服务实现类、服务提供接口、URL封装成JavasistProxyFactory类型的invoker，并调用protocol.export()将invoker暴露出去。

public class ServiceConfig<T> extends AbstractServiceConfig {
	public synchronized void export() {
        if (this.export == null || this.export) {
            if (this.delay != null && this.delay > 0) {
                ...
            } else {
            	//服务暴露
                this.doExport();
            }
        }
    }

    protected synchronized void doExport() {
    	this.doExportUrls();
    }

    private void doExportUrls() {
    	//加载注册中心url
        List<URL> registryURLs = this.loadRegistries(true);
        //可以配置多个通信协议
        Iterator i$ = this.protocols.iterator();

        while(i$.hasNext()) {
            ProtocolConfig protocolConfig = (ProtocolConfig)i$.next();
            //为每个协议暴露服务
            this.doExportUrlsFor1Protocol(protocolConfig, registryURLs);
        }

    }

    private void doExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs) {

    	String name = protocolConfig.getName();
        if (name == null || name.length() == 0) {
        	//如果没有配置protocol，则默认为dubbo。
            name = "dubbo";
        }

        //injvm协议，不使用注册中心
        if ("injvm".equals(protocolConfig.getName())) {
            protocolConfig.setRegister(false);
            map.put("notify", "false");
        }

        URL url = new URL(name, host, port, (contextPath != null && contextPath.length() != 0 ? contextPath + "/" : "") + this.path, map);
        if (ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class).hasExtension(url.getProtocol())) {
            url = ((ConfiguratorFactory)ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class).getExtension(url.getProtocol())).getConfigurator(url).configure(url);
        }

        String scope = url.getParameter("scope");
        if (!"none".toString().equalsIgnoreCase(scope)) {
            if (!"remote".toString().equalsIgnoreCase(scope)) {
            	//本地暴露
                this.exportLocal(url);
            }
            //远程暴露
            if (!"local".toString().equalsIgnoreCase(scope)) {
               	//配置了注册中心的地址
                if (registryURLs != null && registryURLs.size() > 0) {
                    Iterator i$ = registryURLs.iterator();
                    //将服务暴露到所有的注册中心上
                    while(i$.hasNext()) {
                        URL registryURL = (URL)i$.next();

                        //将实现类、接口、URL封装到invoker中，通过SPI机制生成代理类
                        Invoker<?> invoker = proxyFactory.getInvoker(this.ref, this.interfaceClass, registryURL.addParameterAndEncoded("export", url.toFullString()));
                        DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
                       	//服务暴露
                        Exporter<?> exporter = protocol.export(wrapperInvoker);
                        this.exporters.add(exporter);
                    }
                } else {
                	//未配置注册中心
                    Invoker<?> invoker = proxyFactory.getInvoker(this.ref, this.interfaceClass, url);
                    DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
                    Exporter<?> exporter = protocol.export(wrapperInvoker);
                    this.exporters.add(exporter);
                }
            }
        }
    }

}

基于Dubbo的SPI机制，得到Protocol接口的实现。因为使用了注册中心，所以会发现RegistryRrotocol；根据使用的通信协议，找到对应的协议实现类，比如DubboProtocol。首先调用RegistryRrotocol.export()，然后调用比如DubboProtocol.export()。

public class RegistryProtocol implements Protocol {
    public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
        URL providerUrl = this.getProviderUrl(originInvoker);
        //暴露Invoker
        RegistryProtocol.ExporterChangeableWrapper<T> exporter = this.doLocalExport(originInvoker, providerUrl);
        URL registeredProviderUrl = this.getUrlToRegistry(providerUrl, registryUrl);
        boolean register = providerUrl.getParameter("register", true);
        if (register) {
            //把服务提供者的地方保存在注册中心
            this.register(registryUrl, registeredProviderUrl);
        }

    }

    private <T> RegistryProtocol.ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker, URL providerUrl) {
        String key = this.getCacheKey(originInvoker);
        return (RegistryProtocol.ExporterChangeableWrapper)this.bounds.computeIfAbsent(key, (s) -> {
            Invoker<?> invokerDelegate = new RegistryProtocol.InvokerDelegate(originInvoker, providerUrl);

            //通过SPI机制调用DubboProtocol.export()。
            return new RegistryProtocol.ExporterChangeableWrapper(this.protocol.export(invokerDelegate), originInvoker);
        });
    }

}

DubboProtocol中启动Netty服务器，监听20880端口。

public class DubboProtocol extends AbstractProtocol {
    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        URL url = invoker.getUrl();
        String key = serviceKey(url);
        //将invoker包装成DubboExporter
        DubboExporter<T> exporter = new DubboExporter(invoker, key, this.exporterMap);
        this.exporterMap.put(key, exporter);
        //打开服务器
        this.openServer(url);
        return exporter;
    }

    private void openServer(URL url) {
        //服务暴露的IP:PORT，比如127.0.0.1:20880
        String key = url.getAddress();
        boolean isServer = url.getParameter("isserver", true);
        if (isServer) {
            ProtocolServer server = (ProtocolServer)this.serverMap.get(key);
            if (server == null) {
                synchronized(this) {
                    server = (ProtocolServer)this.serverMap.get(key);
                    if (server == null) {
                        //第一个服务暴露时，创建服务器
                        this.serverMap.put(key, this.createServer(url));
                    }
                }
            } else {
                server.reset(url);
            }
        }

    }

    private ProtocolServer createServer(URL url) {
        url = URLBuilder.from(url).addParameterIfAbsent("channel.readonly.sent", Boolean.TRUE.toString()).addParameterIfAbsent("heartbeat", String.valueOf(60000)).addParameter("codec", "dubbo").build();

        //绑定url（dubbo://192.168.1.101:20880/com.gmall.UserService）和请求处理器DubboProtocol
        ExchangeServer server = Exchangers.bind(url, this.requestHandler);

        return new DubboProtocolServer(server);
    }

}

Netty服务器监控通信端口。

public class Exchangers {
    public static ExchangeServer bind(URL url, ExchangeHandler handler) throws RemotingException {
        url = url.addParameterIfAbsent("codec", "exchange");
        return getExchanger(url).bind(url, handler);
    }
}

public class HeaderExchanger implements Exchanger {


    public ExchangeServer bind(URL url, ExchangeHandler handler) throws RemotingException {
        return new HeaderExchangeServer(Transporters.bind(url, new ChannelHandler[]{new DecodeHandler(new HeaderExchangeHandler(handler))}));
    }
}

public class Transporters {

    public static RemotingServer bind(URL url, ChannelHandler... handlers) throws RemotingException {
        Object handler;
        if (handlers.length == 1) {
            handler = handlers[0];
        } else {
            handler = new ChannelHandlerDispatcher(handlers);
        }
        //接下来使用NettyTransporter创建一个NettyServer
        return getTransporter().bind(url, (ChannelHandler)handler);
    }
}

public class NettyTransporter implements Transporter {

    //创建NettyServer，监听通信端口
    public RemotingServer bind(URL url, ChannelHandler handler) throws RemotingException {
        return new NettyServer(url, handler);
    }
}

成功启动Netty服务器后，回到RegistryProtocol中，有个ProviderConsumerRegTable,服务暴露时，将provider信息保存到table中。

public class ProviderConsumerRegTable {
	//key是url， value是提供者的invoker
    public static ConcurrentHashMap<String, Set<ProviderInvokerWrapper>> providerInvokers = new ConcurrentHashMap();
}

将URL注册到注册中心。

public class RegistryProtocol implements Protocol {

    private void register(URL registryUrl, URL registeredProviderUrl) {
        Registry registry = this.registryFactory.getRegistry(registryUrl);
        registry.register(registeredProviderUrl);
    }
}

三、简单的调用过程

Consumer--->URL--->Exporter--->Invoker--->xxxServiceImpl
