基于CEM算法的三维点云数据二维映射表示matlab仿真

1.算法理论概述

       三维点云数据是一种重要的空间信息表示方式，广泛应用于计算机视觉、机器人、虚拟现实等领域。然而，三维点云数据的特征维度往往很高，难以直接处理和分析。因此，将三维点云数据转换为低维度的二维映射表示，是一种有效的数据降维方法，可以方便地进行数据处理和分析。本文提出了一种基于CEM（conformal energy minimization）算法的三维点云数据二维映射表示方法。



        CEM算法是一种基于进化策略的优化算法，用于求解优化问题。该算法的基本思想是通过模拟进化过程，逐步优化解的质量。CEM算法包括三个主要步骤：初始化、选择和进化。



初始化：通过随机产生一组初始解，构成种群。



选择：根据每个解的适应度值，选择一部分优秀的解作为下一代种群的父代。



进化：通过交叉、变异等操作，产生新的解，并更新种群。

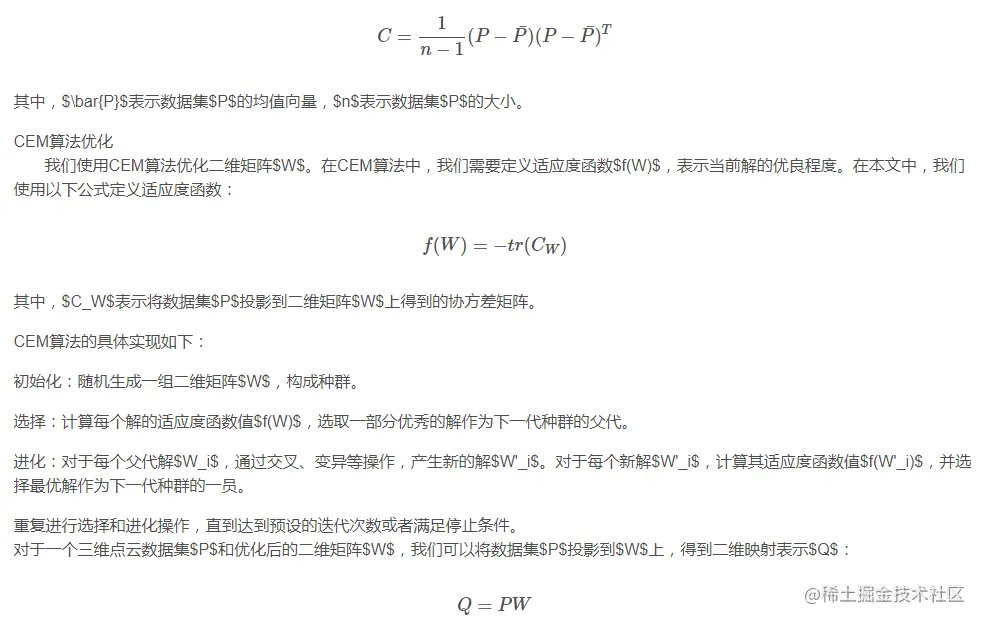

对于一个三维点云数据集$P$，我们可以使用以下公式计算其协方差矩阵$C$：



其中，$P$表示三维点云数据集，$W$表示优化后的二维矩阵。

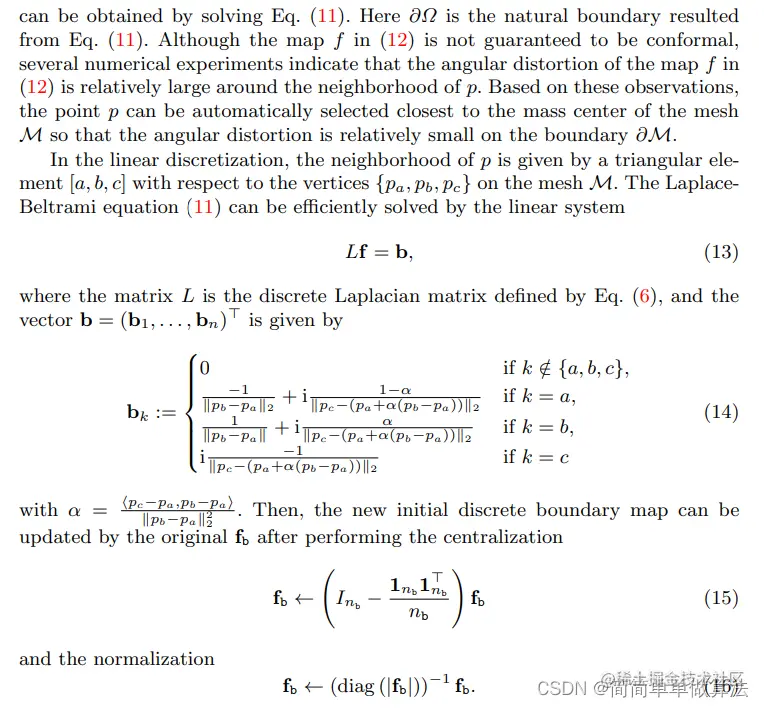

具体理论如下：



2.算法运行软件版本

matlab2022a

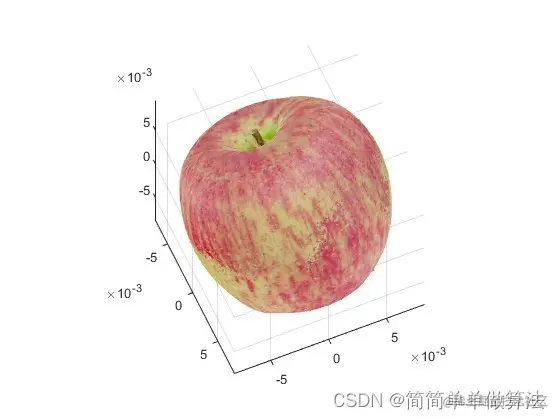

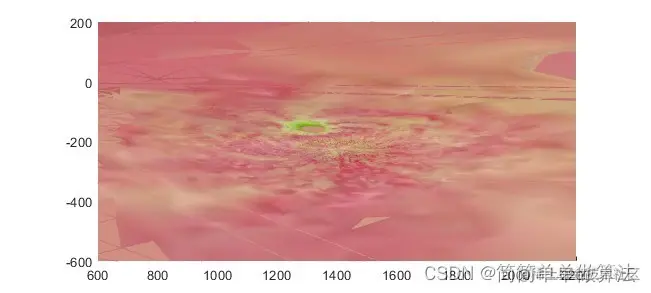

3.算法运行效果图预览





4.部分核心程序 `function uv = func_CEM(F,V)

Vno = size(V,1);% 顶点数

[VB, VI] = BoundaryIndex(F);% 获取边界点和内部点的索引



uv = zeros(Vno,2); % 初始化二维坐标

[uv(VB,:), L] = InitialBoundaryMap(F, V);% 获取边界点的初始坐标和离散拉普拉斯算子



tmp = -L(VI,VB)*uv(VB,:);% 计算内部点的一部分坐标

uv(VI,:) = L(VI,VI) \ tmp;% 利用离散拉普拉斯算子求解内部点的坐标



Ec0 = ConformalEnergy(uv, L, VB);% 计算初始状态下的共形能

diff_Ec  = 1;% 初始化能量差

uv0  = uv;% 记录初始坐标

iter = 0;% 初始化迭代次数

while iter < 5 && diff_Ec > 1e-6% 进行 CE 迭代

    iter

    iter = iter+1;

    uvI_norm = sum(uv(VI,:).^2, 2);% 计算内部点坐标的模

    uvI_inv = uv(VI,:)./repmat(uvI_norm, 1, 2);% 计算内部点坐标的单位向量

    rhs = -L(VB,VI)*uvI_inv;% 计算边界点的右端项

    uv(VB,:) = L(VB,VB) \ rhs; % 利用离散拉普拉斯算子求解边界点的坐标



    mean_uvB = mean(uv(VB,:), 1);% 计算边界点的坐标平均值

    uv(VB,1) = uv(VB,1) - mean_uvB(1);% 将边界点坐标沿 x 轴平移

    uv(VB,2) = uv(VB,2) - mean_uvB(2);% 将边界点坐标沿 y 轴平移

    uv(VB,:) = VertexNormalize(uv(VB,:));% 将边界点坐标归一化



    tmp = -L(VI,VB)*uv(VB,:);% 计算内部点的坐标

    uv(VI,:) = L(VI,VI) \ tmp;% 利用离散拉普拉斯算子求解内部点的坐标



    Ec = ConformalEnergy(uv, L, VB);% 计算每次迭代后的共形能

    diff_Ec = Ec0 - Ec;% 计算能量差

    if diff_Ec < 0% 如果能量差小于零，恢复到上一次的坐标

        uv = uv0;

    else% 否则更新共形能和坐标

        Ec0 = Ec;

        uv0 = uv;

    end

end`
