ActivityManagerService Activity栈管理
ActivityRecord
记录Activity的信息，并通过成员变量task指向TaskRecord。
| 类型 | 名称 | 说明 |
|---|---|---|
| ProcessRecord | app | 跑在哪个进程 |
| TaskRecord | task | 跑在哪个task |
| ActivityInfo | info | Activity信息 |
| int | mActivityType | Activity类型 |
| ActivityState | state | Activity状态 |
| ApplicationInfo | appInfo | 跑在哪个app |
| ComponentName | realActivity | 组件名 |
| String | packageName | 包名 |
| String | processName | 进程名 |
| int | launchMode | 启动模式 |
| int | userId | 该Activity运行在哪个用户Id |
TaskRecord
描述Activity的Affinity所属的栈。
| 类型 | 名称 | 说明 |
|---|---|---|
| ActivityStack | stack | 当前所属的stack |
| ArrayList<ActivityRecord> | mActivities | 当前task的所有Activity列表 |
| int | taskId | TaskRecord的Id |
| String | affinity | root activity的affinity，即该Task中第一个Activity |
| int | mCallingUid | 调用者的UserId |
| String | mCallingPackage | 调用者的包名 |
ActivityStack
管理着TaskRecord，内部维护Activity所有状态、特殊状态的Activity和Activity相关的列表数据。
| 类型 | 名称 | 说明 |
|---|---|---|
| ArrayList<TaskRecord> | mTaskHistory | 保存所有的Task列表 |
| ArrayList<ActivityStack> | mStacks | 所有的stack列表 |
| int | mStackId | ActivityStackvisor的mActivityContainers的key值Id |
| int | mDisplayId | ActivityStackSupervisor的mActivityDisplays的key值Id |
| ActivityRecord | mPauseingActivity | 正在暂停的Activity |
| ActivityRecord | mLastPausedActivity | 上一个已暂停的Activity |
| ActivityRecord | mResumedActivity | 已经Resumed的Activity |
| ActivityRecord | mLastStartedActivity | 最近一次启动的Activity |
ActivityStackSupervisor
管理所有的ActivityStack。
| 类型 | 名称 | 说明 |
|---|---|---|
| ActivityStack | mHomeStack | 桌面的stack |
| ActivityStack | mFocusedStack | 当前聚焦的stack |
| ActivityStack | mLastFocusedStack | 正在切换到聚焦的stack |
| SparseArray<ActivityDisplay> | mActivityDisplays | displayId为key |
| SparseArray<ActivityContainer> | mActivityContainers | mStackId为key |
ActivityDisplay
表示一个屏幕，Android支持三种屏幕：主屏幕，外接屏幕（HDMI等），虚拟屏幕（投屏）一般地，对于没有分屏功能以及虚拟屏的情况下，ActivityStackSupervisor与ActivityDisplay都是系统唯一；ActivityDisplay主要有Home Stack和App Stack这两个栈。

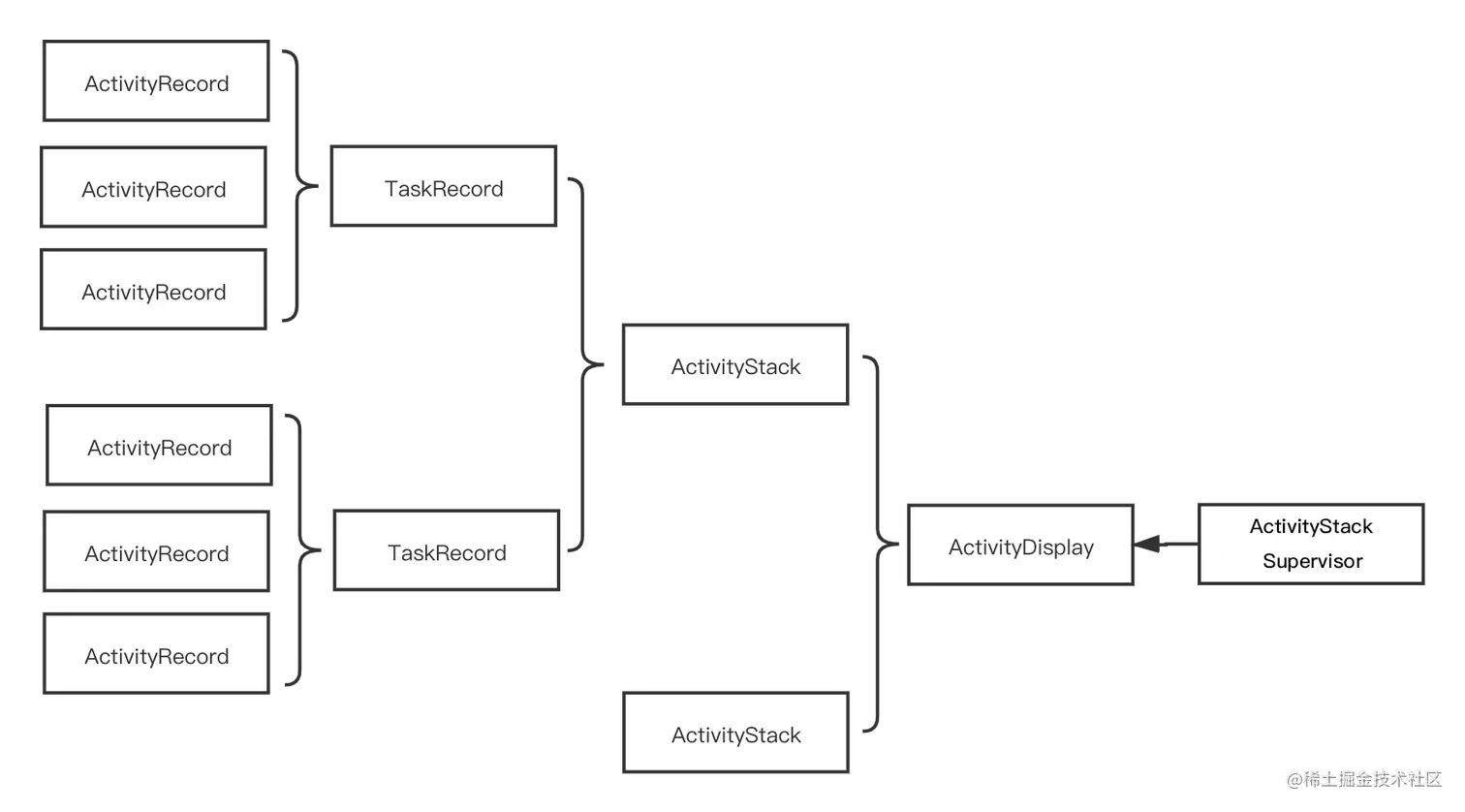

记忆关系链

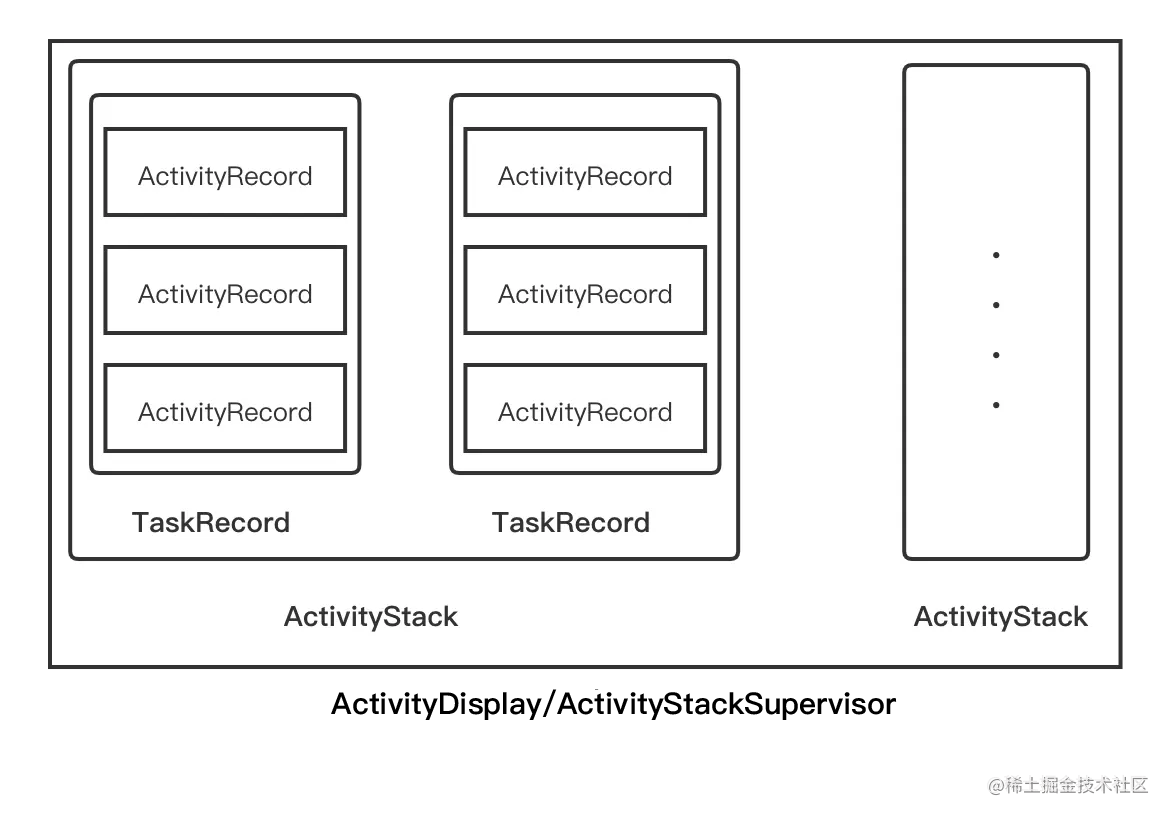

每个ActivityStack中可以有若干个TaskRecord对象；每个TaskRecord中可以有若干个ActivityRecord对象；每个ActivityRecord记录一个Activity信息。 正向关系链表：
ActivityStackSupervisor.mActivityDisplays
-> ActivityDisplay.mStack
-> ActivityStack.mTaskHistory
-> TaskRecord.mActivities
-> ActivityRecord
反向关系链
ActivityRecord.task
-> TaskRecord.mStack
-> ActivityStack.mStackSupervisor
-> ActivityStackSupervisor
ActivityStack.mDisplayId可以找到对应的ActivityDisplay，HOME_STACK_ID=0可以在ActivityStackSupervisor.mActivityDisplays找到桌面的ActivityStack。
