本文介绍一下怎么通过 Native 代码使用 Java Binder Service。

接下来我们演示使用 Cpp 代码访问 Binder 程序示例之 java 篇编写的 Java Binder Service。

在 device/jelly/rice14 目录下创建如下的文件与文件夹：

NativeCallJavaService/
├── Android.bp
└── CppClient.cpp

其中 CppClient.cpp 内容如下：

#define LOG_TAG "aidl_cpp"
#include <log/log.h>
#include <sys/file.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <android/log.h>
#include <errno.h>
#include <binder/IServiceManager.h>
#include <binder/IBinder.h>
#include <binder/Parcel.h>
#include <binder/ProcessState.h>
#include <binder/IPCThreadState.h>
#include <private/binder/binder_module.h>
#include <string.h>
#include <cutils/properties.h>
#include <stdio.h>
#include <unistd.h>
#include <sys/stat.h>
#include <linux/fs.h>
#include <stdarg.h>
#include <stdlib.h>

using namespace android;


int  main(void)
{

    sp<IServiceManager> sm = defaultServiceManager();
	sp<IBinder> ibinder =  sm->getService(String16("hello"));

	Parcel data,reply;

	if(ibinder != NULL)
	{
    	static String16 descriptor = String16("com.yuandaima.IHelloService");
        data.writeInterfaceToken(descriptor);
		data.writeString16(String16("client from Native"));
		ibinder->transact(IBinder::FIRST_CALL_TRANSACTION + 0, data, &reply, 0);
		int result = reply.readInt32();
		ALOGI("transact result : %d\n", result);
	    return 0;
    }
}

主要分为 4 步执行：

获得 Hello 服务，与 Java 程序区别是这里不做转换了，直接使用 IBinder（实际类型是 BpBinder）
构建好两个 Parcel 结构，data reply
通过 BpBinder 的 transact 方法发起远程调用
处理返回的 reply

接着我们在系统源码下执行:

source build/envsetup.sh
lunch
make installclean

然后终端进入到 device/jelly/rice14/NativeCallJavaService，编译我们的源码:

mm

接着我们进入 device/jelly/rice14/BinderJavaDemo 目录下，编译 C++ 服务端:

mm

接着回到系统源码目录下，push 源码产物到 Android 模拟器上：

adb push out/target/product/rice14/system/bin/CppClient /data/local/tmp
adb push out/target/product/rice14/system/framework/BinderServer.jar /data/local/tmp

接着进入 Andorid shell，执行程序：

adb shell
cd /data/local/tmp
# 执行服务端
export CLASSPATH=/data/local/tmp/BinderServer.jar
app_process /data/local/tmp com.yuandaima.Server &
# 执行客户端
./CppClient

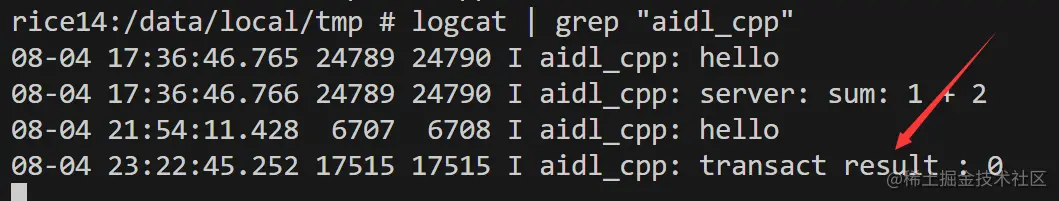

最后查看log:

logcat | grep "aidl_cpp"

从 log 中看出 Client 收到了回复的数据 0，证明我们的调用成功了。

以上介绍的方法算是一种简易的零时解决方案，更为完整的做法是利用 aidl 生成的文件来“衔接” Java 层和 C++ 层：

我们把 device/jelly/rice14/BinderJavaDemo/com/yuandaima/IHelloService.aidl 文件拷贝到 device/jelly/rice14/NativeCallJavaService/com/yuandaima，接着我们在终端中进入 device/jelly/rice14/NativeCallJavaService 目录，接着使用 aidl 生成代码：

aidl-cpp com/yuandaima/IHelloService.aidl ./ ./IHelloService.cpp

然后修改源码：

package com.yuandaima;

import android.util.Log;
import android.os.ServiceManager;
import android.os.RemoteException;
import android.os.IBinder;
import android.os.Parcel;

public class JavaClient {

    public static final String TAG = "JavaClient";

    public static void main(String[] args) {
        //获取Native Binder Service的代理
        IBinder binder = ServiceManager.getService("IHello");
        String DESCRIPTOR = "com.yuandaima.IHello";

        IHello svr = IHello.Stub.asInterface(binder);

        try {
	        svr.hello();
	        Log.i(TAG, "call hello");
        } catch (Exception e) {

        }

        try {
	        int cnt = svr.sum(3, 4);
	        Log.i(TAG, "call sum(3, 4)");
        } catch (Exception e) {

        }

    }
}

然后修改编译文件 Android.bp：

cc_binary {
    name: "CppClient",
    srcs: ["CppClient.cpp", "IHelloService.cpp"],
    shared_libs: [
        "liblog",
        "libcutils",
        "libutils",
        "libbinder",
    ],
}

接着在 device/jelly/rice14/NativeCallJavaService 目录下单编模块：

mm

最后我们来测试一下：

adb push out/target/product/rice14/system/bin/CppClient /data/local/tmp

# 进入 Android shell 环境
adb shell
cd /data/local/tmp
export CLASSPATH=/data/local/tmp/BinderServer.jar
app_process /data/local/tmp com.yuandaima.Server &
./CppClient

接着查看 log：

logcat | grep HelloService
08-07 14:34:54.086  1636  1636 I SystemServer: JavaHelloService
08-07 14:34:54.089  1636  1636 D SystemServerTiming: JavaHelloService took to complete: 3ms
08-08 18:10:42.498  6029  6039 I HelloService: sayhello : cnt = 1
08-08 18:10:42.499  6029  6039 I HelloService: sayhello_to nihao : cnt = 1

从 Log 可以看出我们的 Native 客户端已经成功访问到 Java Binder 服务了。

参考资料

AIDL interface between Java and C++
