之前零零碎碎学过、用过cesium，但也没做记录，现在重新整理一下，方便学习回顾。

在Cesium中绘制几何图形，有两种不同类型的API：

1.Entity API

特点：较为高级的，不需要使用者对计算机图形学有很深的理解，可以直接拿来使用的API。

2.Primitive API

向图形开发人员的，更为复杂的API。

Entity API本质上是对Primitive API的二次封装，目的是让使用者不必对计算机图

形学有多么高深的理解，就能轻松绘制出各式各样的几何图形。

本文主要介绍如何用Entity API绘制基本图形

1.entity绘制基本图形

entity实体，一般都要用viewer.entities.add({})来添加。

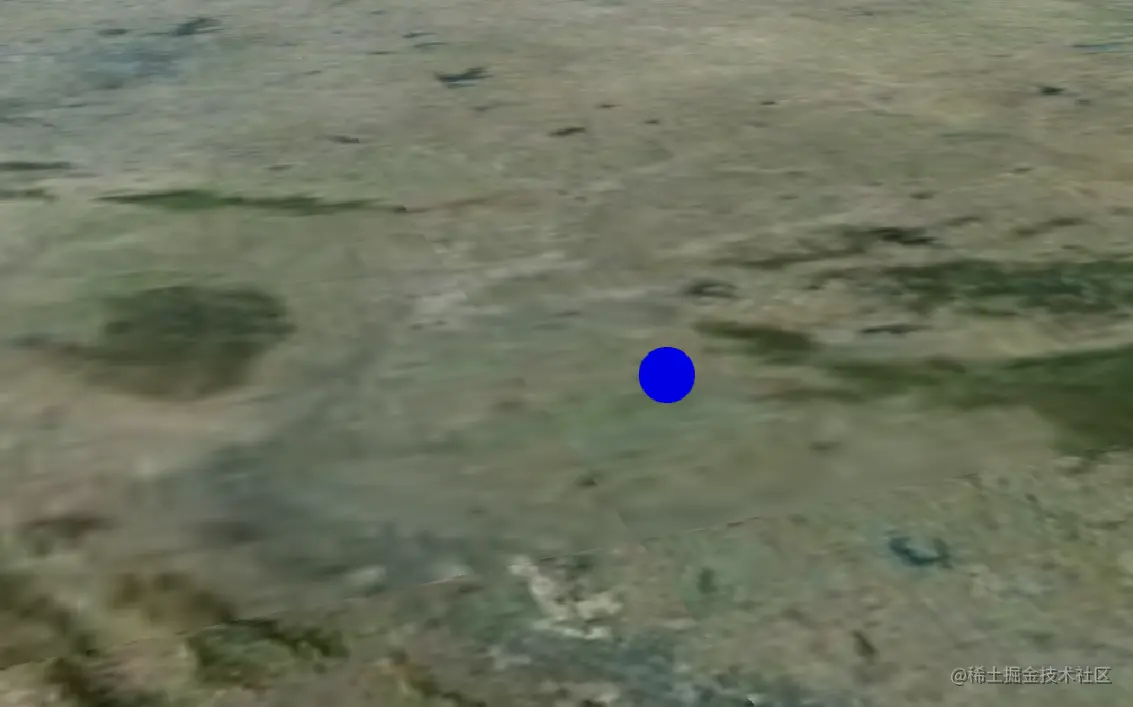

（1）点 point

//绘制点
var Point = viewer.entities.add({
        id: "point",
        name: "点",
        show: true,
        position: Cesium.Cartesian3.fromDegrees(118, 32, 0.0),
        //设置点的具体参数
        point: {
                //点的颜色
                color: Cesium.Color.BLUE,
                //点的像素大小
                pixelSize: 30,
                //点的轮廓颜色
                outlineColor: Cesium.Color.WHITE,
                //点的轮廓宽度
                outlineWidth: 5,
        },
});

//相机飞到点
viewer.flyTo(Point);

（2）线 polyline

polyline，意思是折线

var Line = viewer.entities.add({
        id: "line",
        name: "线",
        show: true,
        //线的具体参数
        polyline: {
            //线的坐标
            positions: Cesium.Cartesian3.fromDegreesArray([
                    118, 30, 119, 32, 116, 35,
            ]),
            //线的颜色
            color: Cesium.Color.RED,
            //线的宽度
            width: 8,
            //线的材质
            material: Cesium.Color.RED.withAlpha(0.5),
            //线贴在地表
            clampToGround: true,
        },
});

viewer.flyTo(Line);

在polyline对象中，positions是一个数组，代表着坐标点，点可以有多个，前两个坐标点位置定义了一条线段，之后的每一个坐标点位置都根据前一个坐标点位置定义一条线段，

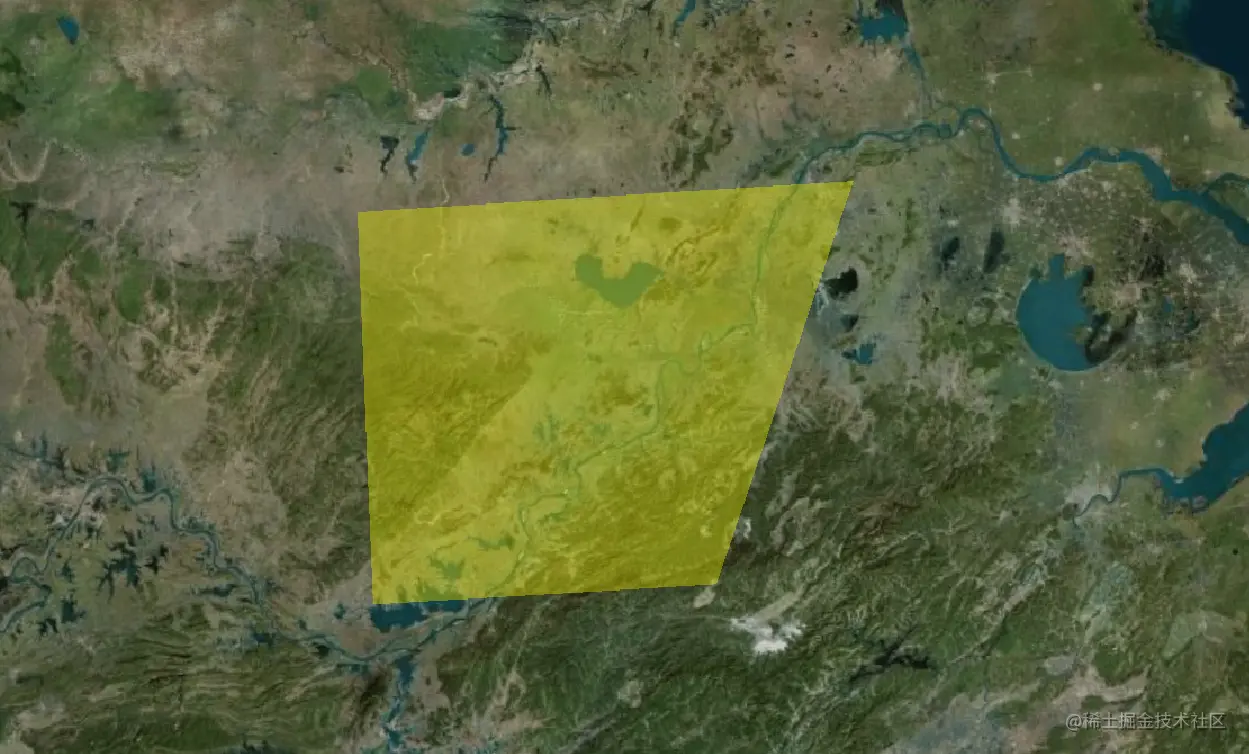

（3）面 polygon

polygon，意思是多边形。

//面
var Polygon = {
        id: "polygon",
        name: "面",
        show: true,
        polygon: {
                hierarchy: Cesium.Cartesian3.fromDegreesArray([
                        118, 30, 119, 32, 116, 32, 116, 30,
                ]),
                //面的材质
                material: Cesium.Color.RED.withAlpha(0.4),
        },
};

在Polygon中有一个名为hierarchy的属性，其值是一个Cartesian3类型的对象。这个对象使用经度（longitude）和纬度（latitude）的数组来表示一个一系列的坐标点。

具体来说，Cesium.Cartesian3.fromDegreesArray()方法接受一个包含经度和纬度值的数组，并将其转换为一组Cartesian3对象。每两个连续的数组元素表示一个坐标点的经度和纬度。

在这个例子中，通过传递[118, 30, 119, 32, 116, 32, 116, 30]作为参数给fromDegreesArray()方法，将会生成一组包含四个坐标点的Cartesian3对象。

这四个坐标点的经纬度分别是：
1.  经度  118，纬度  30
2.  经度  119，纬度  32
3.  经度  116，纬度  32
4.  经度  116，纬度  30

这个hierarchy属性通常用于定义一个闭合的或非闭合的多边形的形状，或者是一个路径的路线。这些坐标点将在Cesium的渲染过程中被使用，用于绘制多边形或路径。

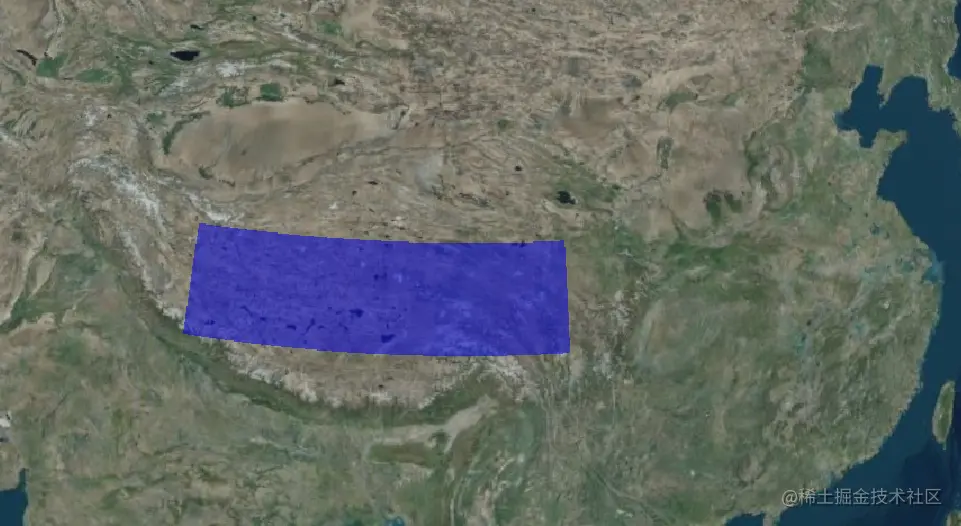

（4）矩形 Rectangle

创建一个对象Rectangle，在其中加入相应的配置项：

//矩形
var addRectangle =viewer.entities.add({
        id: "rectangle",
        name: "矩形",
        show: true,
        rectangle: {
            coordinates: Cesium.Rectangle.fromDegrees(
                    80.0,
                    30.0,
                    100.0,
                    35.0
            ),
            material: Cesium.Color.BLUE.withAlpha(0.5),
    },
});

rectangle 是包含矩形属性的对象。
coordinates 用于定义矩形的坐标范围。通过Cesium.Rectangle.fromDegrees()方法创建一个矩形，传入四个参数，分别代表矩形的最小经度、最小纬度、最大经度、最大纬度，这里设置为(80.0, 30.0, 100.0, 35.0)，表示一个经度范围为80.0至100.0，纬度范围为30.0至35.0的矩形。因为使用经纬度来约束的矩形边界，当矩形范围较大时，可以看到矩形有一些【弯曲】

当然，我们也可以加入更多的配置项，来个性化设置，例如设置厚度、高度、边框

rectangle: {
        coordinates: Cesium.Rectangle.fromDegrees(
                80.0,
                30.0,
                100.0,
                35.0
        ),
        material: Cesium.Color.BLUE.withAlpha(0.5),
        // 设置矩形的厚度，单位为米
        extrudedHeight: 20000,
        // 设置矩形的高度，单位为米
        height: 100000,
        //设置外边框的颜色、宽度
        outline: true,
        outlineWidth: 10,
        outlineColor: Cesium.Color.YELLOW,
},

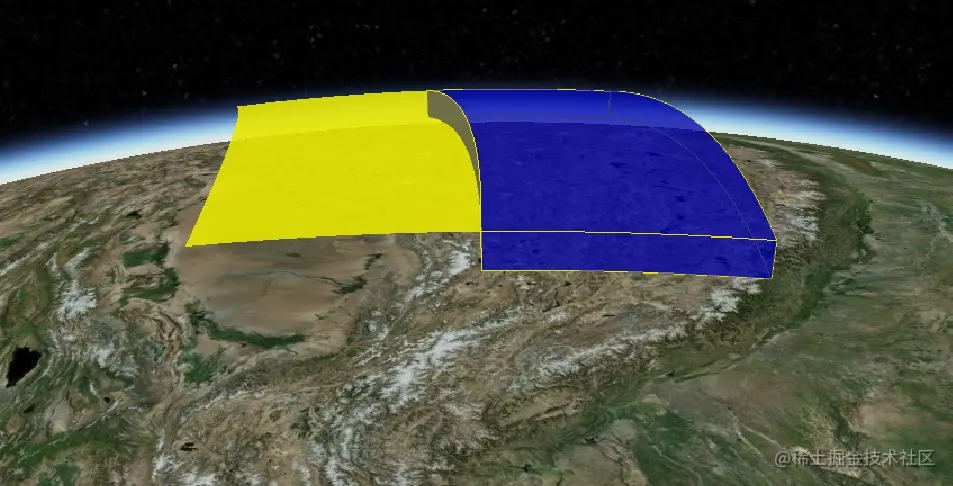

想加入多个矩形时，可以用数组承接，然后循环绘制：

//矩形
var RectangleArr = [
{
    id: "rectangle",
    name: "矩形",
    show: true,
    rectangle: {
            coordinates: Cesium.Rectangle.fromDegrees(
                    80.0,
                    30.0,
                    100.0,
                    35.0
            ),
            material: Cesium.Color.BLUE.withAlpha(0.5),
            // 设置矩形的厚度，单位为米
            extrudedHeight: 20000,
            // 设置矩形的高度，单位为米
            height: 100000,
            //设置外边框的颜色、宽度
            outline: true,
            outlineWidth: 10,
            outlineColor: Cesium.Color.YELLOW,
    },
},
{
    id: "rectangle1",
    name: "矩形",
    show: true,
    rectangle: {
            coordinates: Cesium.Rectangle.fromDegrees(
                    80.0,
                    35.0,
                    100.0,
                    40.0
            ),
            material: Cesium.Color.YELLOW.withAlpha(0.9),

            // 设置矩形的高度，单位为米
            height: 100000,
    },
},
];

RectangleArr.forEach(item => {
viewer.entities.add(item);
});

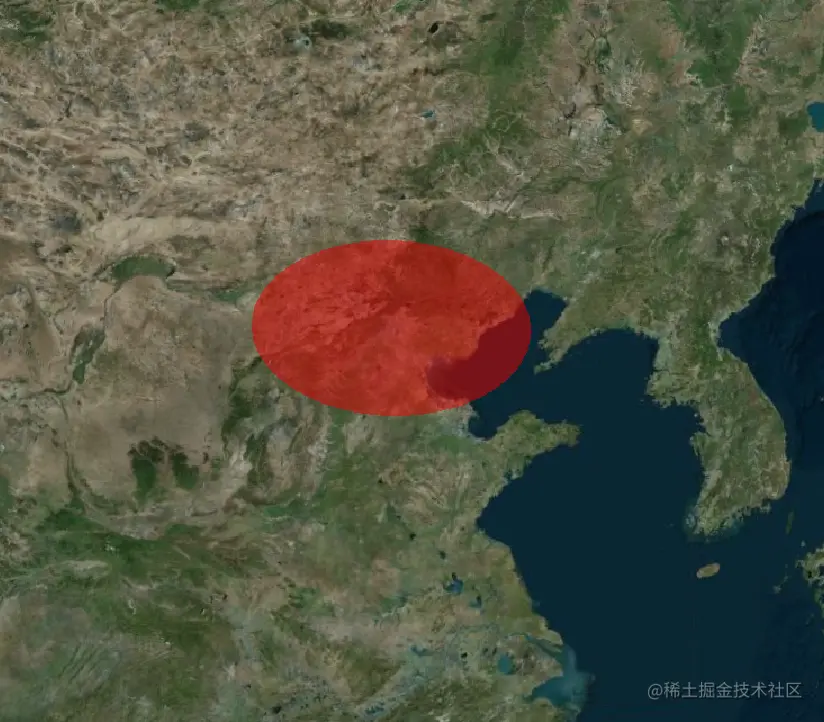

（5）椭圆 Ellipse

在 ellipse对象中，需要配置好椭圆的semiMinorAxis 短半轴和 semiMajorAxis长半轴，如果长短半轴一样，那绘制出来的就是一个圆形。

//椭圆
var ellipse = viewer.entities.add({
        id: "ellipse",
        name: "Ellipse",
        show: true,
        position: Cesium.Cartesian3.fromDegrees(116.39, 39.91),
        ellipse: {
                semiMinorAxis: 250000.0, //短半轴
                semiMajorAxis: 400000.0, //长半轴
                material: Cesium.Color.RED.withAlpha(0.5),
        },
});

viewer.flyTo(ellipse);

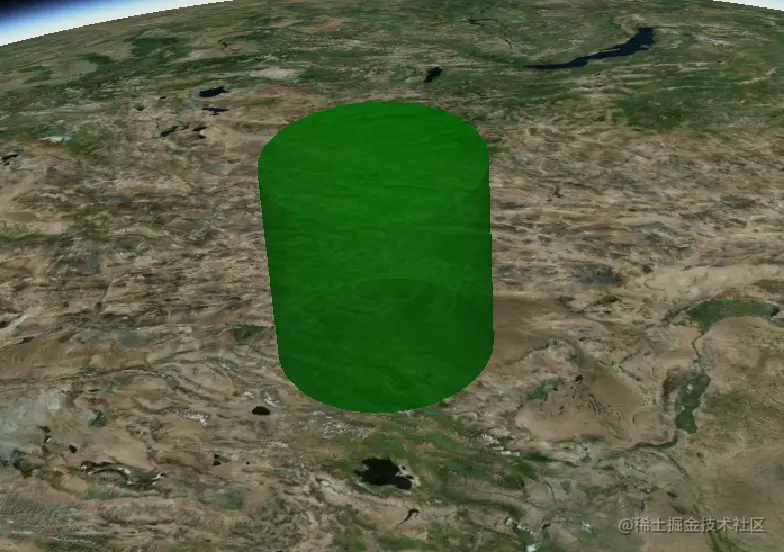

（6）Cylinder 圆柱体

//圆柱体
var addCylinder = viewer.entities.add({
        id: "cylinder",
        name: "圆柱体",
        show: true,
        //位置
        position: Cesium.Cartesian3.fromDegrees(100.0, 40.0, 200000.0),
        cylinder: {
                length: 400000.0, //圆柱长度
                topRadius: 200000.0, //顶面半径
                bottomRadius: 200000.0, //底面半径
                material: Cesium.Color.GREEN.withAlpha(0.6),
                outline: false,
                outlineColor: Cesium.Color.DARK_GREEN,
        },
});
viewer.flyTo(addCylinder);

position，用于指定圆柱体柱心所在的位置，此处通过Cesium.Cartesian3.fromDegrees（100.0，40.0， 200000.0）将经纬度坐标转换为笛卡儿空间直角坐标，柱心高度为200000.0。

cylinder，用于描述圆柱体，并为cylinder对象添加属性length，值为“400000.0”，用于指定圆柱体高度，这样柱心的高度刚好为200000.0，能够保证圆柱体刚好贴地；

topRadius，值为“200000.0”，用于指定圆柱体顶面半径；

bottomRadius，值为“200000.0”，用于指定圆柱体底面半径；

当底面半径或者顶面半径为0时，绘制出来的实体为圆锥体。

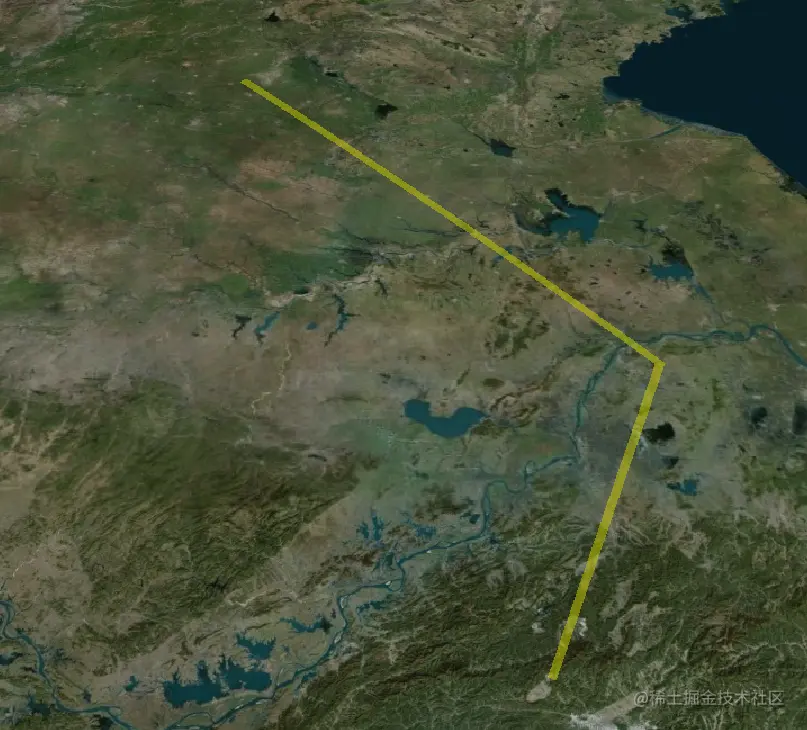

（7）Corridor 走廊

//走廊
var addCorridor = viewer.entities.add({
        id: "corridor",
        name: "走廊",
        show: true,
        corridor: {
                //起点，中间点，终点
                positions: Cesium.Cartesian3.fromDegreesArray([
                        100.0, 40.0, 105.0, 40.0, 105.0, 35.0, 108, 36,
                ]),
                //宽度
                width: 30000.0,
                material: Cesium.Color.YELLOW.withAlpha(0.5),
        },
});

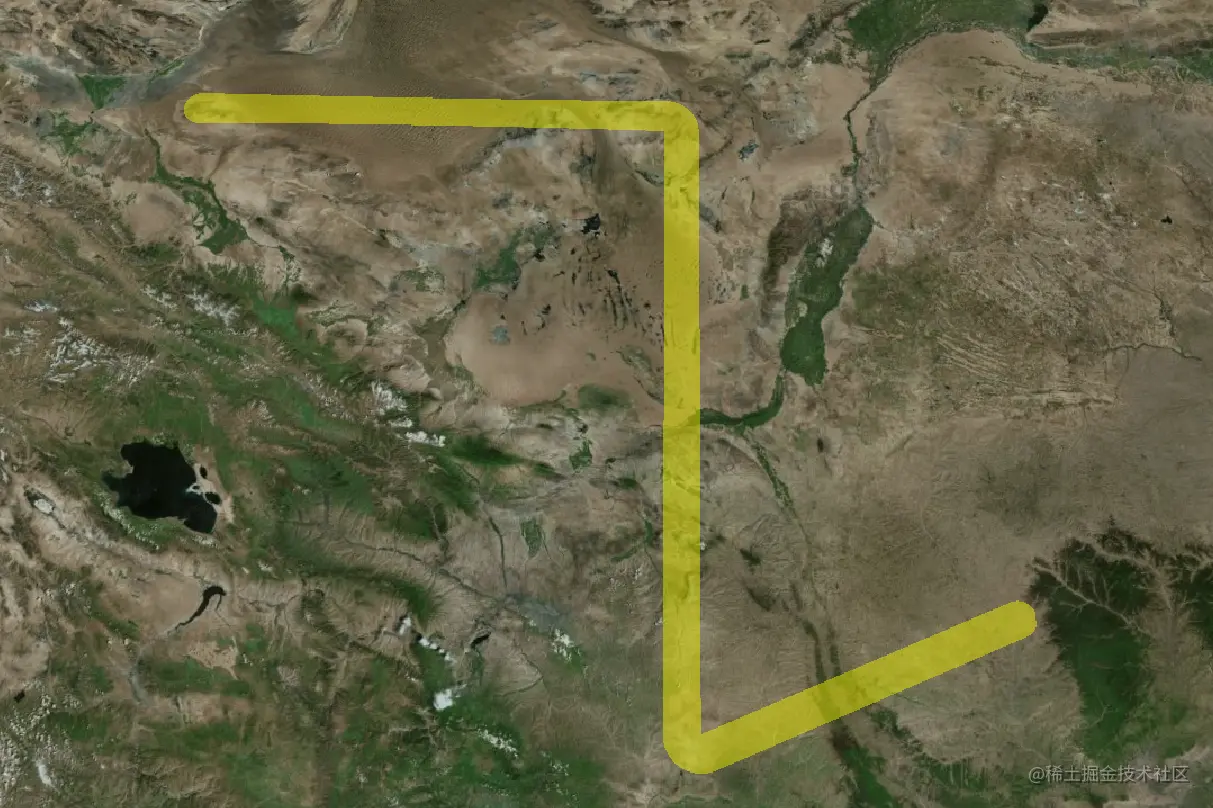

我们还可以加入更多参数，例如拐角样式（ROUNDED是圆角，MITERED是直角，BEVELED是剪切角），还有实体高度等。

//走廊
var addCorridor = viewer.entities.add({
        id: "corridor",
        name: "走廊",
        show: true,
        corridor: {
                //起点，中间点，终点
                positions: Cesium.Cartesian3.fromDegreesArray([
                        100.0, 40.0, 105.0, 40.0, 105.0, 35.0, 108, 36,
                ]),
                //宽度
                width: 30000.0,
                material: Cesium.Color.YELLOW.withAlpha(0.5),

                //设置矩形的厚度，单位为米
                extrudedHeight: 200000,
                //定义拐角样式,ROUNDED圆角,MITERED直角,BEVELED剪切角
                cornerType: Cesium.CornerType.MITERED,
        },
});

（8）墙 Wall

wall是专门用来实现墙的效果的，注意，positions中传入的坐标，是需要带高度的，Cesium.Cartesian3.fromDegreesArrayHeights（）用来将多个带高度的经纬度坐标转为Cartesian3坐标。

var addWall = {
    id: "wall",
    name: "墙",
    show: true,
    wall: {
        positions: Cesium.Cartesian3.fromDegreesArrayHeights([
                107.0, 43.0, 200000.0, 97.0, 43.0, 100000.0, 97.0, 40.0,
                100000.0, 107.0, 40.0, 100000.0, 107.0, 43.0, 100000.0,
        ]),
        material: Cesium.Color.GREEN,
    },
};

（9）盒子 Box

position指定方盒的中心点位置，dimensions指定长、宽、高。

//方盒
var addBox = viewer.entities.add({
        id: "box",
        name: "方盒",
        show: true,
        position: Cesium.Cartesian3.fromDegrees(110, 35, 200000.0),
        box: {
                dimensions: new Cesium.Cartesian3(
                        400000.0,
                        300000.0,
                        400000.0
                ), //指定框的长度，宽度和高度
                material: Cesium.Color.BLUE,
        },
});

viewer.flyTo(addBox);

（10）椭球体 Ellipsoid

position指定椭球体中心的位置，radii 定义了椭球体的X轴半径，Y轴半径，Z轴半径。

//球体
var addEllipsoid = viewer.entities.add({
    id: "ellipsoid",
    name: "椭球体",
    show: true,
    position: Cesium.Cartesian3.fromDegrees(107.0, 40.0, 300000.0),
    ellipsoid: {
        radii: new Cesium.Cartesian3(200000.0, 200000.0, 300000.0), //椭球的半径
        material: Cesium.Color.BLUE.withAlpha(0.5),
        //外轮廓线
        outline: true,
        outlineColor: Cesium.Color.WHITE,
    },
});
viewer.flyTo(addEllipsoid);

（11）模型加载

首先，定义变量heading、pitch及roll，分别代表模型航向（围绕负Z

轴）、俯仰角（围绕负Y轴）及翻滚角（围绕正X轴）。

然后创建变量hpr，用new Cesium.HeadingPitchRoll(heading, pitch, roll);创建对象，这个对象是用来表示物体在三维空间中的方向和姿态的。

因为Cesium中都是以弧度的形式来进行计算的，所以我们需要将模型航向 Cesium.Math.toRadians（0）转换为弧度后进行使用。

// 定义参数，用于模型的摆位
var heading = Cesium.Math.toRadians(0); //航向
var pitch = 0; //俯仰角
var roll = 0; //翻滚角
var hpr = new Cesium.HeadingPitchRoll(heading, pitch, roll);

var addModel = {
    id: "model", //id唯一
    name: "小车模型", // 名称
    show: true, //显示
    position: Cesium.Cartesian3.fromDegrees(118, 30, 5000), // 小车位置


    orientation: Cesium.Transforms.headingPitchRollQuaternion(
        Cesium.Cartesian3.fromDegrees(118, 30, 5000),
        hpr
    ),

    model: {
        uri: "./3D格式数据/glTF/CesiumMilkTruck.gltf",
        minimumPixelSize: 300, //模型最小
        maximumScale: 50000, //模型最大
        scale: 30000, //当前比例
    },
};

var modd = viewer.entities.add(addModel);
viewer.flyTo(modd);

orientation，用于指定实体的方向，值是四元数（Quaternion）类型的一组四维坐标。

Cesium.Transforms.headingPitchRollQuaternion()可以计算得出四元数。该方法需要传入两个参数：

第一个参数为本地参考系的中心点，此处取模型的位置作为中心点；

第二个参数为HeadingPitchRoll类型，用于描述模型航向、俯仰角及翻滚角，此处取前面计算得来的hpr。

我们可以试着只修改一下heading, pitch, roll，来看看效果：

航向角 (Heading) ：航向角表示物体相对于北方的旋转角度，通常被定义为在水平面上的旋转角度。在航空和导航领域，航向角也被称为方位角。它通常从北方开始顺时针测量，0度表示正北，90度表示正东，180度表示正南，270度表示正西，依此类推。在代码中，heading是一个角度值，通过Cesium.Math.toRadians函数将其转换为弧度，以便与Cesium中的其他角度值一致。
俯仰角 (Pitch) ：俯仰角描述物体的上下旋转角度，通常在垂直平面内测量。正的俯仰角表示物体朝向地面，负的俯仰角表示物体朝向天空。在飞行和摄影术中，俯仰角用于确定物体视野的倾斜程度。在代码中，pitch是一个角度值，表示物体上下方向的倾斜。
翻滚角 (Roll) ：翻滚角描述物体绕其自身前后轴旋转的角度，通常在物体的轴线方向上测量。正的翻滚角表示物体向右翻滚，负的翻滚角表示物体向左翻滚。在航空和船舶领域，翻滚角也被称为滚转角。在代码中，roll是一个角度值，表示物体绕自身轴线旋转的角度。

（12）广告牌 Billboard

广告牌里面可以做的事情有很多，可以支持自定义，这里就先简单加载一个图片。

//广告牌
var addBillboard = viewer.entities.add({
        id: "billboard",
        name: "广告牌",
        show: true,
        position: Cesium.Cartesian3.fromDegrees(108, 30, 50),
        billboard: {
                image: "./智慧大楼.png",
                scale: 0.3, //比例
        },
});

viewer.flyTo(addBillboard);

2.entity 贴地

在实际需求中，经常会遇到这种情况，绘制出的实体（一般是平面的）需要紧贴在山坡、山脉等地形上，或者是贴在倾斜摄影模型的表面上，cesium也有相应的API来实现。

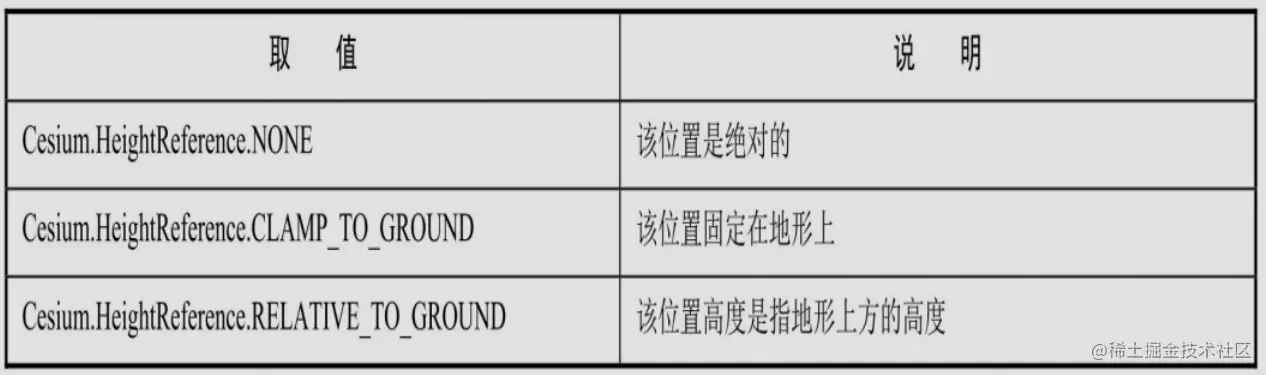

通常是使用heightReference或者classificationType 来实现贴地

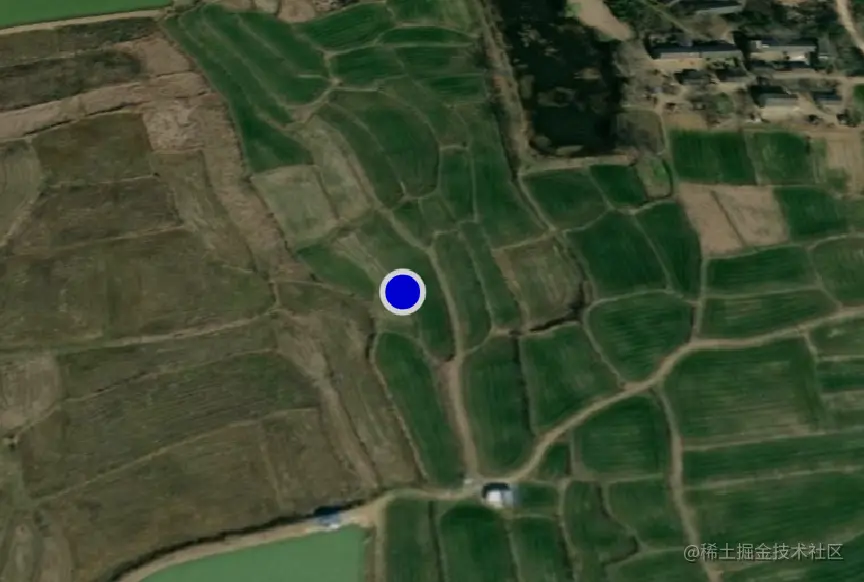

（1）点贴地

var addPoint = {
    id: "point",
    name: "点",
    show: true, //显示.
    position: Cesium.Cartesian3.fromDegrees(118, 32),
    point: {
            color: Cesium.Color.BLUE, //颜色
            pixelSize: 50, //点大小
            disableDepthTestDistance: Number.POSITIVE_INFINITY,

            //贴地
            heightReference: Cesium.HeightReference.CLAMP_TO_GROUND,
    },
};

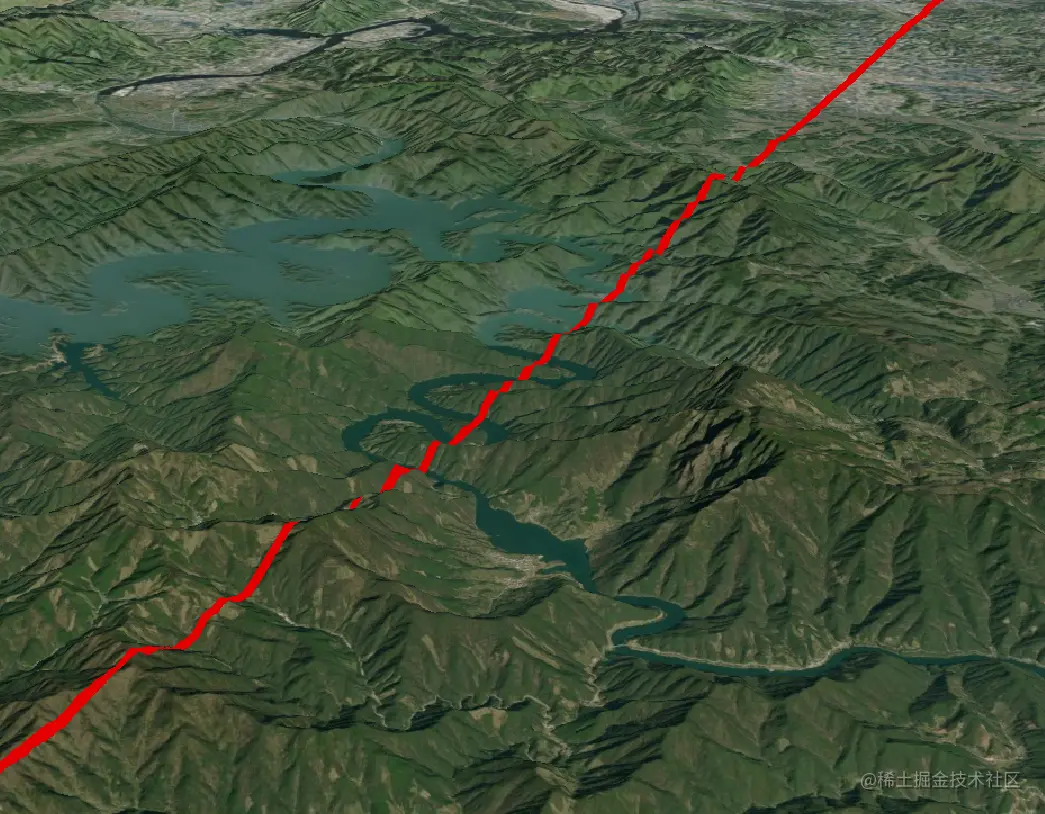

（2）线贴地

线的贴地比较特殊，需要设置clampToGround: true, 没有用到上面说的classificationType和heightReference。

// 线
var addLine = {

    id: "line",
    name: "线",
    show: true, //显示
    polyline: {
        positions: Cesium.Cartesian3.fromDegreesArray([
            118, 30, 119, 32, 116, 35,
        ]),
        width: 2, //线条粗细
        material: Cesium.Color.RED, //线条材质

        clampToGround: true, //贴地
    },
};

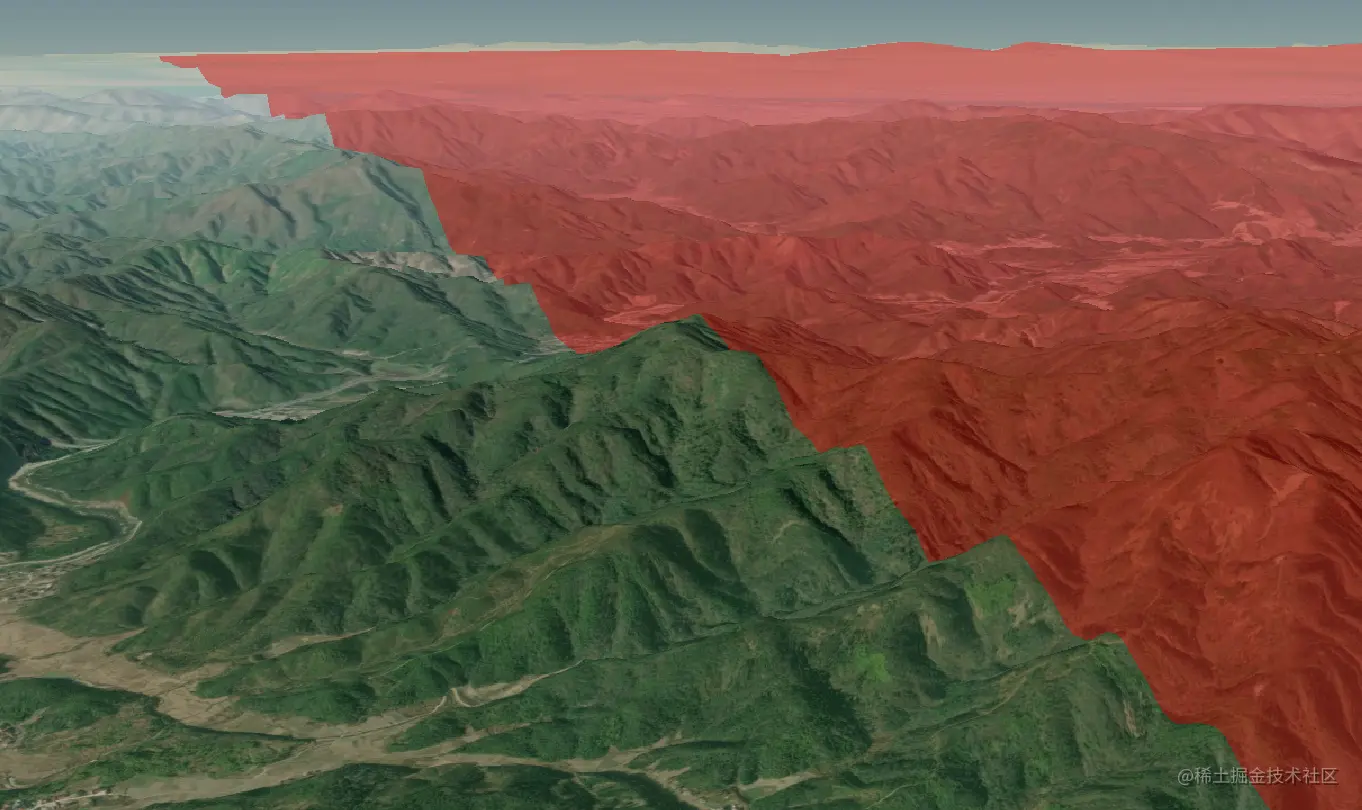

（3）面贴地

//面
var addPolygon = {
    id: "polygon",
    name: "面",
    show: true,
    polygon: {
            hierarchy: Cesium.Cartesian3.fromDegreesArray([
                    118, 30, 119, 32, 116, 32, 116, 30,
            ]),
            material: Cesium.Color.RED.withAlpha(0.4),

            classificationType: Cesium.ClassificationType.BOTH,
    },
};

3.entity材质

材质，简单来说就是表面的样式，cesium默认的材质样式都很简单，难以满足个性化的需求，因此cesium提供了MaterialProperty类，以方便我们自定义材质。

MaterialProperty类是一个抽象类，不能直接实例化，只能实例化它的子类。

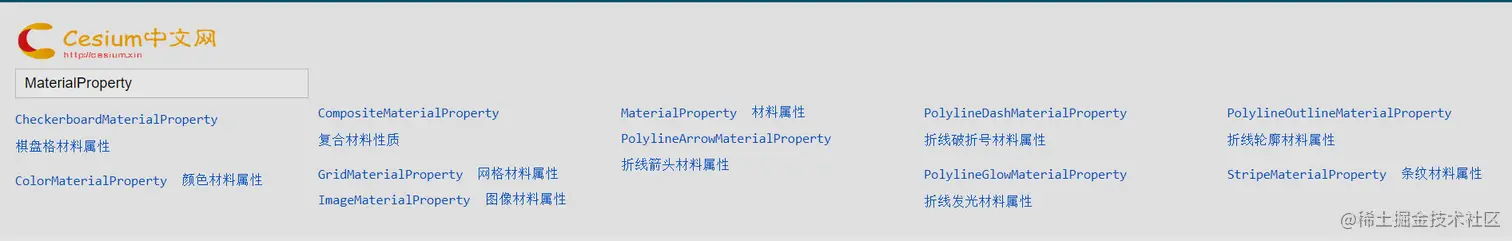

在cesium文档中搜索一下MaterialProperty，可以看到

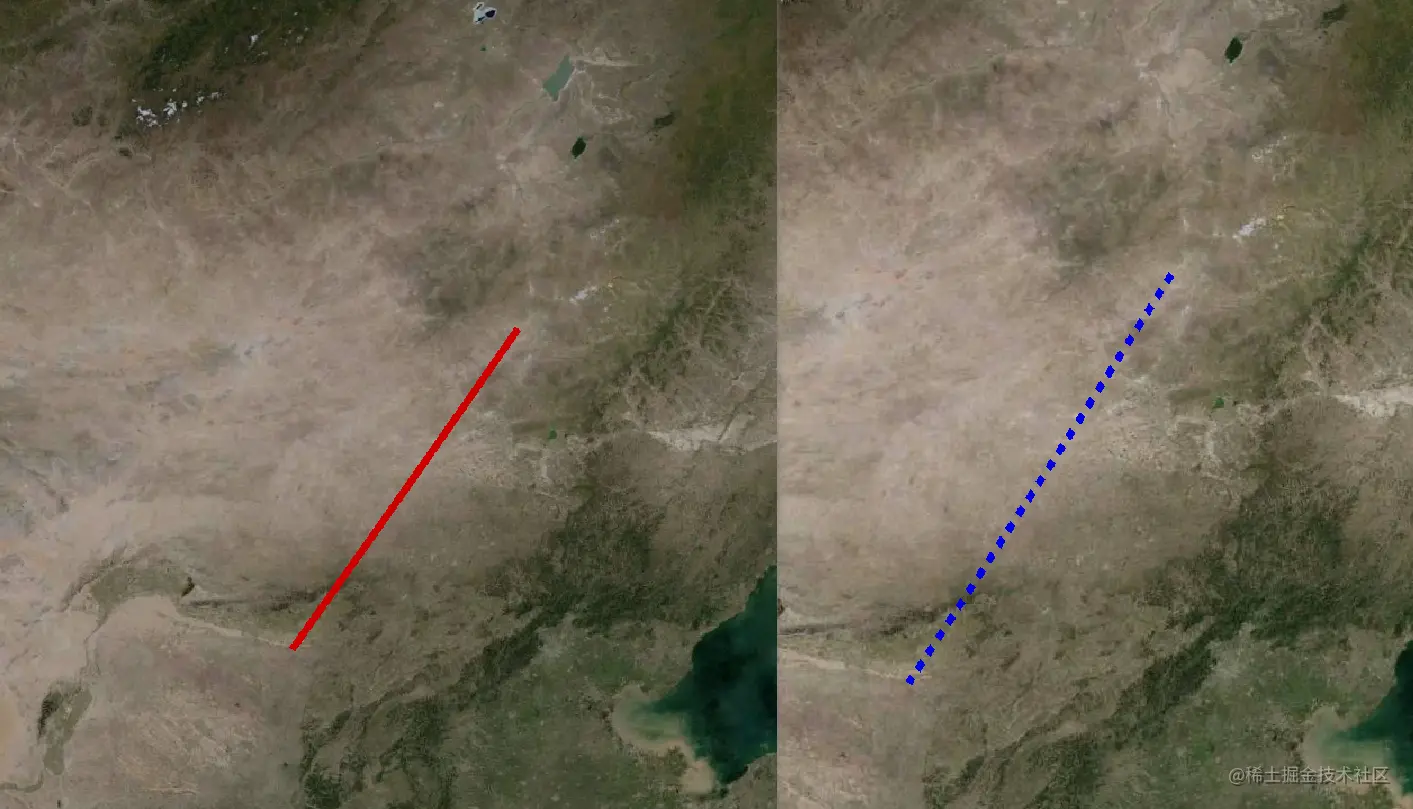

（1）虚线 PolylineDashMaterialProperty

创建一个直线后，如果想实现虚线的效果，可以实例化PolylineDashMaterialProperty，用在material属性中，来实现虚线

var addLine = viewer.entities.add({
        id: "line",
        name: "线",
        show: true, //显示
        polyline: {
            positions: Cesium.Cartesian3.fromDegreesArray([
                    111, 40, 116, 45,
            ]),
            width: 6, //线条粗细
            followSurface: false, //取消弯曲

            //简单的红色材质
            // material: Cesium.Color.RED,

            //虚线
             material: new Cesium.PolylineDashMaterialProperty({
             	color: Cesium.Color.BLUE,
             }),

        },
});

（2）箭头 PolylineArrowMaterialProperty

//箭头
material: new Cesium.PolylineArrowMaterialProperty(
        Cesium.Color.CYAN,
        5.0 //箭头的宽度（相对于线宽）
),

（3）条纹 StripeMaterialProperty

首先创建一个普通的多边形

//面
var addPolygon = viewer.entities.add({
    id: "polygon",
    name: "面",
    polygon: {
        hierarchy: Cesium.Cartesian3.fromDegreesArray([
            108, 30, 108, 36, 100, 36, 100, 30,
        ]),
        height: 0,
        outline: false,

         material: Cesium.Color.RED.withAlpha(0.6),
    },
});

//条纹纹理
material: new Cesium.StripeMaterialProperty({

        evenColor: Cesium.Color.WHITE, //偶数行，白的
        oddColor: Cesium.Color.BLACK,  //奇数行，黑的
        repeat: 8,          //一共8行
}),

（4）棋盘 CheckerboardMaterialProperty

//棋盘纹理
material: new Cesium.CheckerboardMaterialProperty({
    evenColor: Cesium.Color.RED,
    oddColor: Cesium.Color.YELLOW,

    //4X4
    repeat: new Cesium.Cartesian2(4, 4),
}),

（5）网格 GridMaterialProperty

// 网格纹理

material: new Cesium.GridMaterialProperty({
    //网格快的颜色和透明度
    color: Cesium.Color.YELLOW,
    cellAlpha: 0.2,

    //4行4列
    lineCount: new Cesium.Cartesian2(4, 4),
    网格线，水平和垂直都是4的宽度
    lineThickness: new Cesium.Cartesian2(4.0, 4.0),

}),

（6）贴图 image

//贴图纹理
    material: new Cesium.ImageMaterialProperty({
            image: "./自己练习/智慧大楼.png",
            repeat: new Cesium.Cartesian2(2, 2),
    }),

（8）删除实体等方法

viewer.entities.remove(addEllipsoid); //直接移除实体

viewer.entities.removeById("ellipsoid");//根据ID移除实体

viewer.entities.removeAll();//移除集合中全部实体

【cesium知识梳理】4.Entity绘制实体、贴地、材质
