BB一下🫧：最开始对流程图一无所知的我写antv X6系列文章的初衷是发现antv X6 2.0版本的相关文章不多，大多都是老版本的一些操作，2.0版本有一些升级。当我遇到问题时能够参考的相关资料非常有限，同时也是为了记录自己的学习到的一些知识点，至少现在对流程图这一块不是一脸茫然。
本次X6使用体验的功能包括：
1、节点右键菜单；
2、节点自动布局；
3、根据列表动态渲染节点；
4、节点之间的连线；
5、模版引用时的预览功能；
6、使用拖拽组件添加节点（包含2种样式 及群组的添加）；

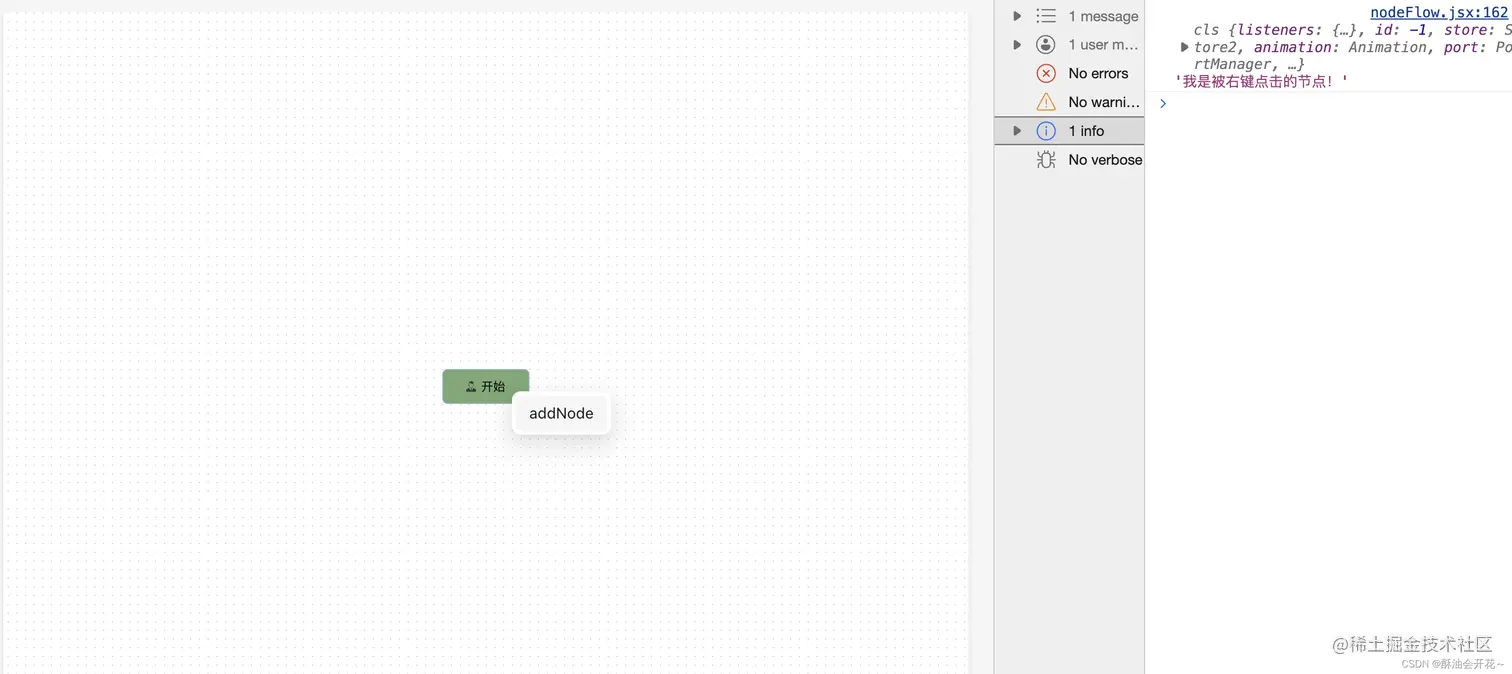

一、节点右键菜单
参考了官方文档写法后自己的的右键菜单功能（ 官方案例：x6.antv.antgroup.com/zh/examples…），个人感觉就是注册一个带有右键菜单功能的自定义节点。在初始化画布时注册一个菜单组件，并将你定义的节点返回出来（返回出来的节点要被Dropdown组件包裹），最后 再把你注册的这个右键菜单作为component放进注册的自定义节点中。 具体如下：
首先在init函数中去把你需要的组件定义好然后注册，我这里是CustomComponent，label是这个节点中要显示的内容，color是这个节点要动态显示的颜色（你可以在生成节点时去定义你要的字段），考虑到可能会有使用动态图片的情况，也在节点中添加了img，是否需要图标可以自行判断。
const CustomComponent = ({ node }) => {
const label = node.prop('label');
const color = node.prop('color');
const boder = node.store?.data?.attrs?.body?.stroke;
return (
<Dropdown
menu={{
items: [
{
key: 'add',
label: 'addNode',
onClick: () => {
console.log('addNode！！！')},
}],
}}
trigger={['contextMenu']}>
<div className='custom-react-node'
style={{ background: label === '开始' ? '#7AA874' : color, border: `3px solid ${boder}`,}}>
<img className='img' src={male} alt='Icon' />{label}</div>
</Dropdown>
);
};
register({
shape: 'custom-react-node', // 后续生成的节点shap只要是这个 就会有右键菜单
width: 100,
height: 40,
attrs: {
label: {
textAnchor: 'left',
refX: 8,
textWrap: {
ellipsis: true,
},
},
},
component: CustomComponent,
});
当组件注册好了之后，再引入注册自定义节点用的插件 **import { register } from '@antv/x6-react-shape'; **
注册的时候有一个shape字段 ，当你后续生成的节点shap只要和注册的节点shap一致就会有右键菜单
当对某一节点右键操作后，想要获取节点信息可以使用：
graph.on('node:contextmenu', ({ node }) => {
setNodeInfo(node); // 获取点击了右键的节点信息
console.log(node, '我是被右键点击的节点！');
});
完整代码
import { useEffect, useRef, useState } from 'react';
import { register } from '@antv/x6-react-shape';
import { Graph } from '@antv/x6';
import { Export } from '@antv/x6-plugin-export';
import { Selection } from '@antv/x6-plugin-selection';
import { Snapline } from '@antv/x6-plugin-snapline';
import { Keyboard } from '@antv/x6-plugin-keyboard';
import { Clipboard } from '@antv/x6-plugin-clipboard';
import { History } from '@antv/x6-plugin-history';
import { Transform } from '@antv/x6-plugin-transform';
import { reset, showPorts } from '../../utils/method';
import './nodeFlow.less';
const male =
'https://gw.alipayobjects.com/mdn/rms_43231b/afts/img/A*kUy8SrEDp6YAAAAAAAAAAAAAARQnAQ'; // icon
const ports = {}; // 连接桩 此处省略 可参考demo 或官网
/** 函数组件 */
function Flow(props) {
let graph;
const nodeInfoRef = useRef(null);
const [newGraph, setNewGraph] = useState(null); // 画布
const [nodeInfo, setNodeInfo] = useState(null); // 节点信息
useEffect(() => {
nodeInfoRef.current = nodeInfo;
// console.log(nodeInfoRef.current);
}, [nodeInfo]);
useEffect(() => {
init(); // 初始
graph.centerContent();
graph
.use(
new Snapline({
enabled: true,
})
)
.use(
new Selection({
enabled: true,
})
)
.use(
new Keyboard({
enabled: true,
})
)
.use(
new Clipboard({
enabled: true,
})
)
.use(
new History({
enabled: true,
})
)
.use(
new Transform({
resizing: true,
rotating: true,
enabled: true,
})
)
.use(new Export());
graph.on('node:click', ({ node }) => {
console.log(node);
});
graph.on('edge:click', ({ edge }) => {
reset(graph);
edge.attr('line/stroke', 'orange');
});
/** 右键操作 */
graph.on('node:contextmenu', ({ node }) => {
setNodeInfo(node); // 获取点击了右键的节点信息
console.log(node, '我是被右键点击的节点！');
});
graph.bindKey(['ctrl+1', 'meta+1'], () => {
const zoom = graph.zoom();
if (zoom < 1.5) {
graph.zoom(0.1);
}
});
graph.bindKey(['ctrl+2', 'meta+2'], () => {
const zoom = graph.zoom();
if (zoom > 0.5) {
graph.zoom(-0.1);
}
});
// 删除处理
graph.bindKey('backspace', () => {
const cells = graph.getSelectedCells();
const cellsId = cells[0].id;
if (cellsId) {
graph.removeCells(cells);
// 删除节点信息 接口
}
});
graph.zoomTo(0.8);
return () => {
graph.dispose(); // 销毁画布
};
}, []);
return (
<div className='FlowManage'>
<div className='content'>
<div className='graphBox'>
<div className='react-shape-app graph'>
<div id='graph-container' className='app-content' style={{ flex: 1 }}></div>
</div>
</div>
</div>
</div>
);
/** 初始化画布 */
function init() {
// 右键菜单
const CustomComponent = ({ node }) => {
const label = node.prop('label');
const color = node.prop('color');
const boder = node.store?.data?.attrs?.body?.stroke;
return (
<Dropdown
menu={{
items: [
{
key: 'add',
label: 'addNode',
onClick: () => {
console.log('addNode！！！');
},
},
],
}}
trigger={['contextMenu']}
>
<div
className='custom-react-node'
style={{
background: label === '开始' ? '#7AA874' : color,
border: `3px solid ${boder}`,
}}
>
{label === '开始' ? null : <img className='img' src={male} alt='Icon' />}
{label}
</div>
</Dropdown>
);
};
register({
shape: 'custom-react-node',
width: 100,
height: 40,
attrs: {
label: {
textAnchor: 'left',
refX: 8,
textWrap: {
ellipsis: true,
},
},
},
component: CustomComponent,
});
graph = new Graph({
container: document.getElementById('graph-container'),
grid: true,
panning: true,
mousewheel: {
enabled: true,
zoomAtMousePosition: true,
modifiers: 'ctrl',
minScale: 0.4,
maxScale: 3,
},
connecting: {
snap: true,
router: 'manhattan', // 路由模式
highlight: true,
},
scroller: true,
});
graph.addNode({
shape: 'custom-react-node',
id: -1,
label: '开始',
ports: { ...ports },
});
graph.centerContent();
graph.on('node:mouseenter', () => {
const container = document.getElementById('graph-container');
const ports = container.querySelectorAll('.x6-port-body');
showPorts(ports, true);
});
graph.on('node:mouseleave', () => {
const container = document.getElementById('graph-container');
const ports = container.querySelectorAll('.x6-port-body');
showPorts(ports, false);
});
setNewGraph(graph);
}
}
export default Flow;
二、节点自动布局
未自动布局：
自动布局后：
编辑
自动布局官方也有推荐（使用的是antv/layout插件，但是我这边和官方有点差别，我这里是需要安装dagre，使用的"dagre": "^0.8.5"版本，在使用的地方引入：import dagre from 'dagre';
编辑
具体代码如下（你只用在需要的时候直接调用这个函数即可，如：新增节点后调用）：
import dagre from 'dagre';
function layout() {
const g = graph ? graph : newGraph;
const layout = new dagre.graphlib.Graph();
layout.setGraph({ rankdir: 'LR', ranksep: 50, nodesep: 50, controlPoints: true });
layout.setDefaultEdgeLabel(() => ({}));
g?.getNodes()?.forEach((node) => {
layout.setNode(node.id, { width: node.size().width, height: node.size().height });
});
g?.getEdges()?.forEach((edge) => {
layout.setEdge(edge.getSourceCell()?.id, edge.getTargetCell()?.id);
});
dagre.layout(layout);
g?.getNodes()?.forEach((node) => {
const pos = layout.node(node.id);
node.position(pos.x, pos.y);
});
g?.centerContent();
}
当然，你可以根据官方文档来实现（网址：x6.antv.antgroup.com/temp/layout…）

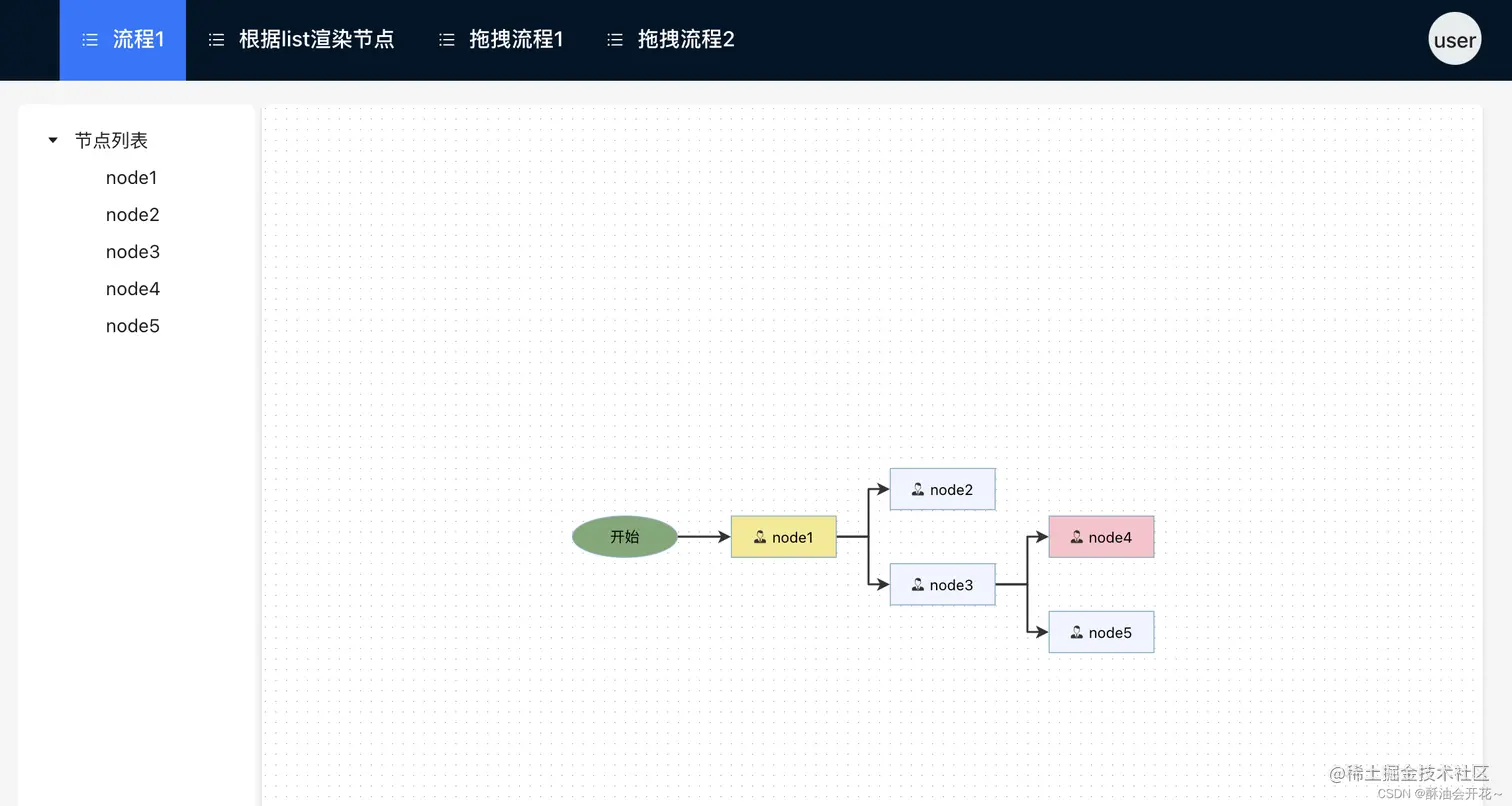

三、根据列表动态渲染节点
最开始我想的是画布上渲染的内容由前端导出成json给后端，当进入页面又让后端返回给前端，这样来渲染，加上当时新增的节点ID和后端是两套ID，而且每次有节点修改都需要后端去json里面改了又返给我，这样对后端不是很友好，在我这个项目中也不算很合理，尤其是一些操作上的处理会很麻烦，考虑到这些问题，最后领导推荐根据列表数据去动态渲染节点，只需要在列表里，把每个节点的信息定义好，比如：节点的名称、颜色、源节点的id，然后再通过遍历去将节点添加到画布中。
具体代码如下：
/** 根据列表渲染节点 */
function refreshGraph() {
const g = graph ? graph : newGraph;
g?.clearCells(); // 清除先前的数据
graph.addNode({
shape: 'custom-react-node',
id: -1,
label: '开始',
ports: { ...ports },
}); // 原节点
treeList[0].children?.forEach((i) => { // treeList节点列表
let newNodeOptions = null;
newNodeOptions = {
shape: 'custom-react-node',
id: i.key,
label: i.title,
color: i.color,
ports: { ...ports },
};
// 如果存在父节点 连接两个节点
let newNode = null;
if (i.parents && g) {
// const node = g.getCellById(i.parent);
newNode = g?.addNode(newNodeOptions);
i.parents.forEach((id) => {
// 根据父id 连接子
g?.addEdge({
source: id,
target: i.key,
router: {
name: 'manhattan',
},
});
});
} else {
// 如果没有父节点
g?.addEdge({
source: -1,
target: i.key,
router: {
name: 'manhattan',
},
});
g?.addNode(newNodeOptions);
}
autoLayout(g); // 自动布局 抽成的公共方法 记得的引入
});
}

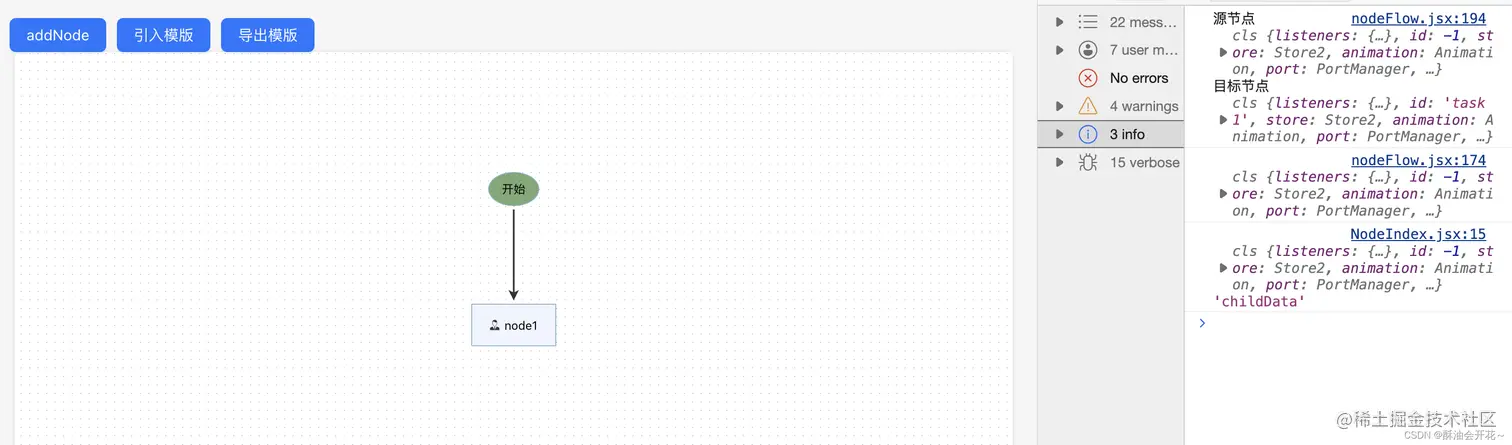

四、节点连线时的操作
在useEffect中加入这段代码，当你连接两个节点时，就能获取到源节点 和 目标节点的信息，比如：ID、Label等。
具体代码如下：
graph.on('edge:connected', ({ isNew, edge }) => {
if (isNew) {
// 如果连接节点成功
const source = edge.getSourceNode(); // 源节点
const target = edge?.getTargetNode(); // 目标节点
console.log(`源节点`, source, `目标节点`, target);
}
});

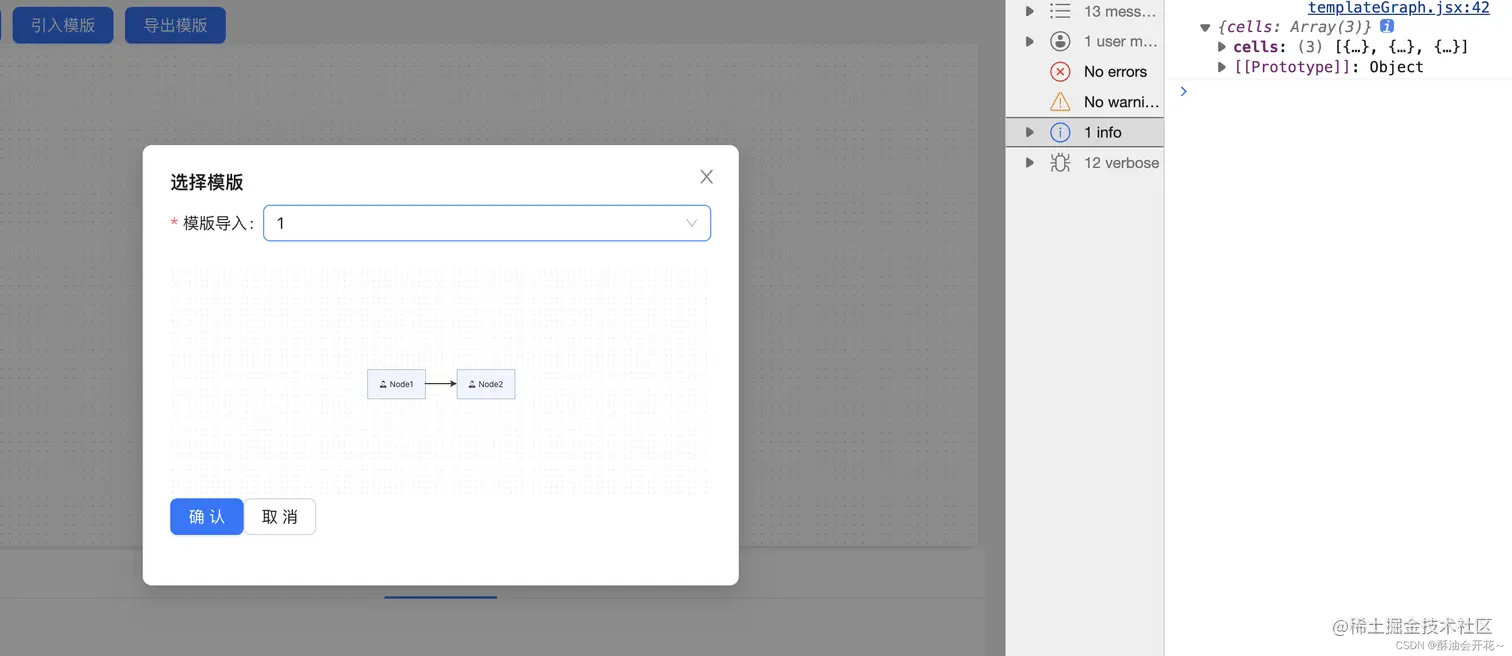

五、模版插入时的预览功能
antv X6 的模版预览比较简单，这边是抽成一个组件，只需要从父组件把要预览的数据导出之后，传递到模版预览组件就好了。
具体代码如下：
import { Graph } from '@antv/x6';
import { useState, useEffect, useRef } from 'react';
const templateGraph = (props) => {
const graphRef = useRef(null);
const [graph, setGraph] = useState(null);
useEffect(() => {
// 画布初始化
if (graphRef.current) {
const newGraph = new Graph({
container: graphRef.current,
width: '100%',
height: 200,
grid: true,
panning: true,
mousewheel: {
enabled: true,
zoomAtMousePosition: true,
modifiers: 'ctrl',
minScale: 0.4,
maxScale: 3,
},
scroller: true,
node: {
draggable: false,
},
});
newGraph.centerContent();
newGraph.zoomTo(0.5); // 画布缩放
setGraph(newGraph);
return () => {
newGraph.dispose(); // 销毁画布
};
}
}, [graphRef]);
useEffect(() => {
// 渲染父组件传来的画布数据
if (props.data && graph) {
tempate();
}
}, [props.data, graph]);
return (
<div className='graphBox' style={{ width: '100%', height: '200px' }}>
<div className='react-shape-app' style={{ width: '100%' }}>
<div ref={graphRef} style={{ width: '100%', height: '100%' }}></div>
</div>
</div>
);
/** 模版渲染 */
async function tempate() {
graph.removeCells(graph.getCells()); // 清除先前的数据
await new Promise((resolve) => setTimeout(resolve, 100));
graph.fromJSON(props.data).centerContent(); // 节点内容渲染与剧中
}
};
export default templateGraph;
六、使用拖拽组件添加节点 (两种样式)
我这里的写法是根据自己的需要改的，可以直接使用官方的（使用场景 | X6 (antgroup.com)）
记得安装dnd插件 然后引入 import { Dnd } from '@antv/x6-plugin-dnd';

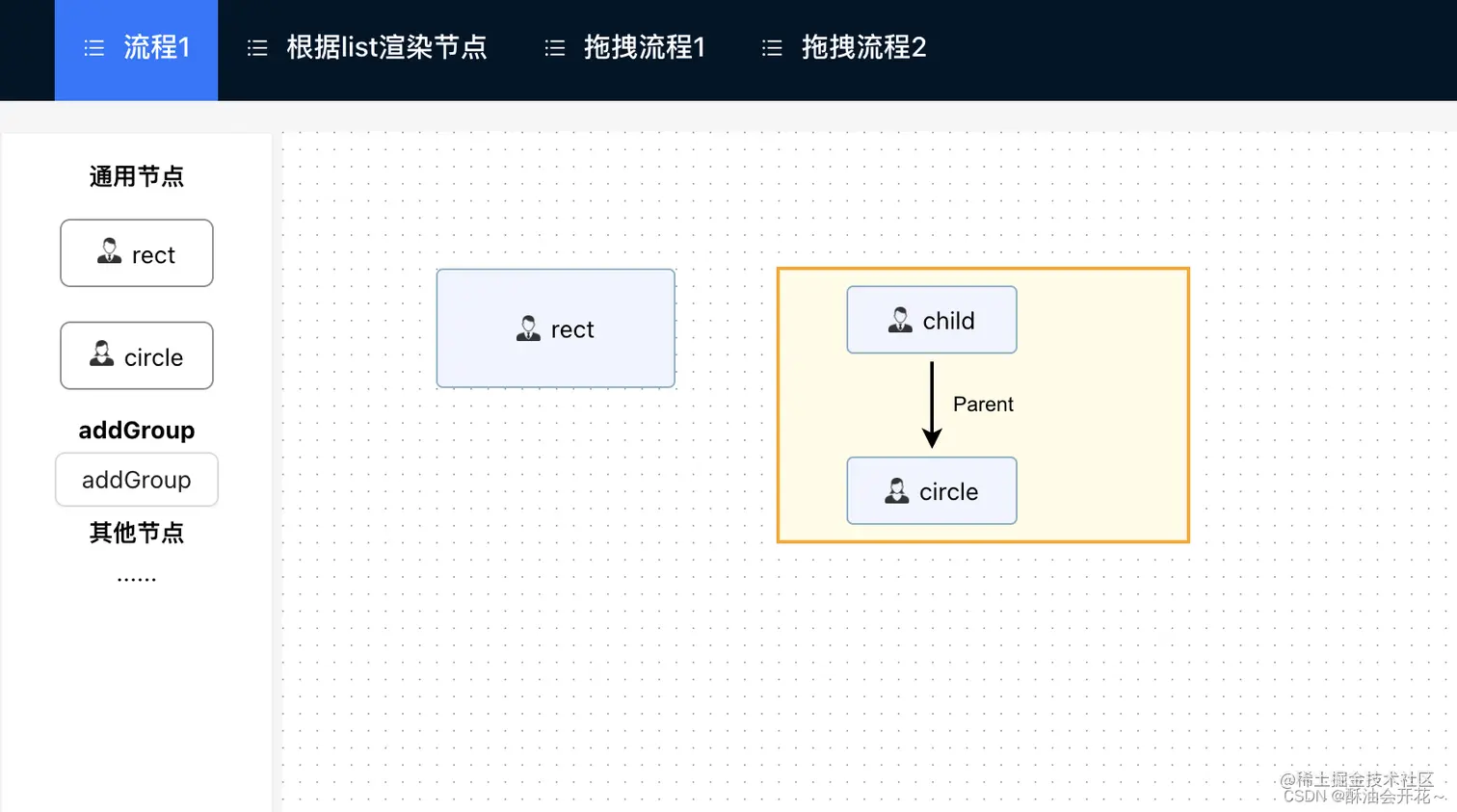

样式一:（代码详情看demo，内含添加节点群组的方法 写的比较简单）

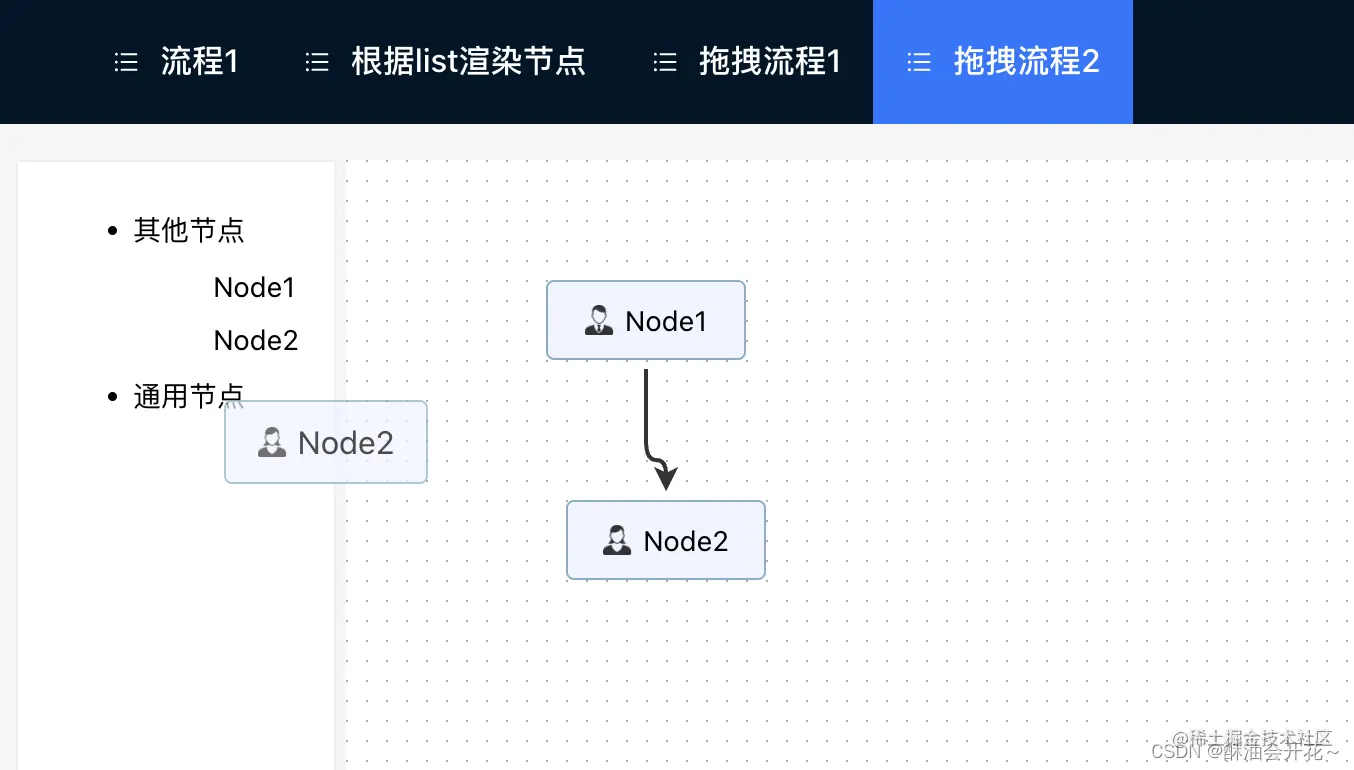

样式二 ：
编辑
这里比较重要的一点是在list中想要使用拖拽的这个插件功能只能在原生的标签中使用（这里用的是ul和li标签），如果想要在antd的组件中使用需要自行去修改源码。
注意：在如果每个节点的img不一样那么就需要在init方法中把每个样式都作为一个自定义的节点去注册一遍！
代码太多，这边就放一小部分，具体的可以看demo
nodeArr[0]?.children?.forEach((node) => {
const { key, title, img } = node;
const shape = `custom-node${key}`;
register({
shape,
width: 100,
height: 40,
attrs: {
image: {
'xlink:href': img,
},
},
component: (props) => <CustomComponent {...props} image={img} label={title} />,
});
}); // 注册每一个节点
const nodeArr = [ { title: '其他节点', key: 'myTool', children: [ { key: 1, title: 'Node1', img:'', }, { key: 2, title: 'Node2', img:'', }, ],
},
{
title: '通用节点',
key: 'publicTool',
children: [],
},
];
<ul>
<li>
其他节点
<ul>
{nodeArr[0].children.map((i) => {
return (
<div style={{ marginTop: '10px' }} key={i.key} onMouseDown={(e)=> {
startDrag(e, i);
}}
>
{i.title}
</div>
);
})}
</ul>
</li>
<li style={{ marginTop: '10px' }}>通用节点</li>
</ul>
/** 拖拽节点到画布 */
function startDrag(e, i) {
const g = graph ? graph : newGraph;
// console.log(id);
const nodeTypes = {
Node1: `custom-node${i.key}`,
Node2: `custom-node${i.key}`,
//其他节点类型
};
const node = g?.createNode({
label: i.title,
ports: { ...ports },
color: '',
shape: nodeTypes[i.title],
});
dndRef.current?.start(node, e?.nativeEvent);
}
项目差不多也要进入测试阶段了，抽空把自己在antv X6 2.0版本中遇到的一些难点和值得记录的地方写了出来，欢迎大家共同交流，一起进步！👏👏👏～
