这个问题面试中经常出现，每次我都能说个大概，但是总有面试官会追问我“渲染流程”的细节。这篇文章是我学习《浏览器工作原理与实践》的笔记，仅用作学习交流。
浏览器的多进程结构
Chrome 浏览器是多进程结构，由五个进程组成，分别是：浏览器进程、渲染进程、网络进程、GPU进程、插件进程。
- 浏览器进程。主要负责界面显示、用户交互、子进程管理，同时提供存储等功能。
- 渲染进程。核心任务是将 HTML、CSS 和 JavaScript 转换为用户可以与之交互的网页，排版引擎 Blink 和 JavaScript 引擎 V8 都是运行在该进程中。
- 网络进程。主要负责页面的网络资源加载。
- 插件进程。主要是负责插件的运行。
流程概述
- 浏览器进程接收到用户输入的 URL 请求，浏览器进程便将该 URL 转发给网络进程。
- 网络进程接收到了响应头数据，便解析响应头数据，并将数据转发给浏览器进程。
- 浏览器进程接收到网络进程的响应头数据之后，发送“提交导航”消息到渲染进程；渲染进程接收到“提交导航”的消息之后，直接和网络进程建立数据管道，准备接收HTML数据。
- 渲染进程向浏览器进程“确认提交”；浏览器进程接收到渲染进程“提交文档”的消息之后，执行更新页面等操作。
具体流程
-
当用户在地址栏中输入一个查询关键字时，地址栏会判断输入的关键字是搜索内容，还是请求的 URL。
- 如果是搜索内容，地址栏会使用浏览器默认的搜索引擎，来合成新的带搜索关键字的 URL。
- 如果判断输入内容符合 URL 规则，比如输入的是
www.danmoits.com，那么地址栏会根据规则，把这段内容加上协议，合成为完整的 URL
-
beforeunload 事件允许页面在退出之前执行一些数据清理操作，还可以询问用户是否要离开当前页面。
-
浏览器进程接收到用户输入的 URL 请求，浏览器进程便将该 URL 转发给网络进程。然后，在网络进程中发起真正的 URL 请求。标签的图标开始旋转。
-
DNS解析、建立TCP连接、建立TLS连接、发送HTTP请求。网络进程解析响应头，并将数据转发给浏览器进程。
- 处理重定向：如果发现返回的状态码是 301 或者 302，网络进程会从响应头的 Location 字段里面读取重定向的地址，然后再发起新的 HTTP 或者 HTTPS 请求。
- 浏览器会根据 Content-Type 的值来决定如何显示响应体的内容。如果类型是
text/html，接下来需要准备渲染进程。
-
准备渲染进程：
- 默认情况下每个页面分配一个渲染进程。
- 如果从一个页面打开了另一个新页面，而新页面和当前页面属于同一站点的话，那么新页面会复用父页面的渲染进程。这个默认策略叫 process-per-site-instance。
-
提交文档，最后渲染进程接收到了 HTML 数据，向浏览器进程“确认提交”，标志着这一阶段的结束。浏览器进程会更新浏览器界面状态，包括了安全状态、地址栏的 URL、前进后退的历史状态，并更新 Web 页面。
-
完成页面渲染，包括若干步骤。一旦页面生成完成，渲染进程会发送一个消息给浏览器进程，浏览器接收到消息后，会停止标签图标上的加载动画。
渲染流程

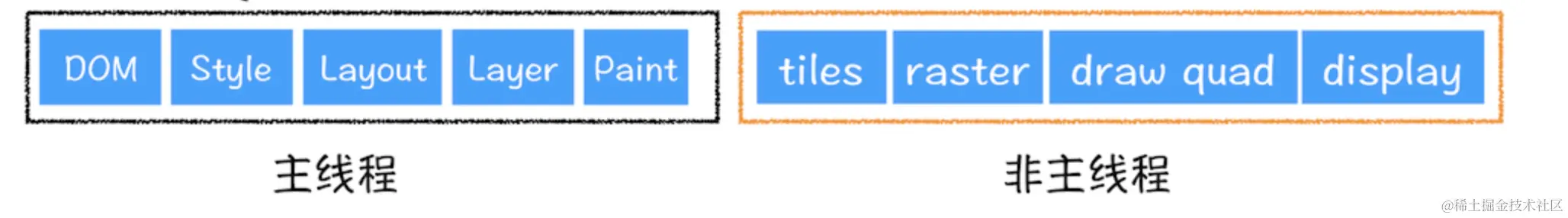

渲染进程有多个线程，前面的几步在主线程完成，而后面的步骤由其他线程完成。例如 tiles 是合成线程，raster 是栅格化线程...
主线程
-
DOM：构建 DOM 树。在控制台输入“document”可以查看 DOM 树的结构。
-
Style：样式计算，目的是计算出 DOM 节点中每个元素的具体样式。
- 把 CSS 转化成浏览器可以理解的 stylesheets，
document.stylesheets可以看到其结构： - 使样式表的属性标准化，比如把长度单位 em 转换成 px，把颜色“red”转换成 rgb。
- 运用 CSS 的继承规则和层叠规则，计算 DOM 结点的样式属性，这个阶段最终输出的内容是每个 DOM 节点的样式，并被保存在 ComputedStyle 的结构内。
- 把 CSS 转化成浏览器可以理解的 stylesheets，
-
Layout：布局阶段，目的是计算出 DOM 树中可见元素的几何位置。
- 创建布局树（Layout Tree）：遍历 DOM 树中的所有可见节点，并把这些节点加到布局树中，而不可见的节点会被布局树忽略掉，如 head 标签下面的全部内容，或属性包含 dispaly:none 的结点。
- 计算布局树节点的坐标位置。
-
Layer：分层阶段。因为页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树（LayerTree）。
并不是布局树的每个节点都包含一个图层，如果一个节点没有对应的层，那么这个节点就从属于父节点的图层。
拥有层叠上下文属性的元素，以及需要裁剪的地方，会被提升为单独的一层。
-

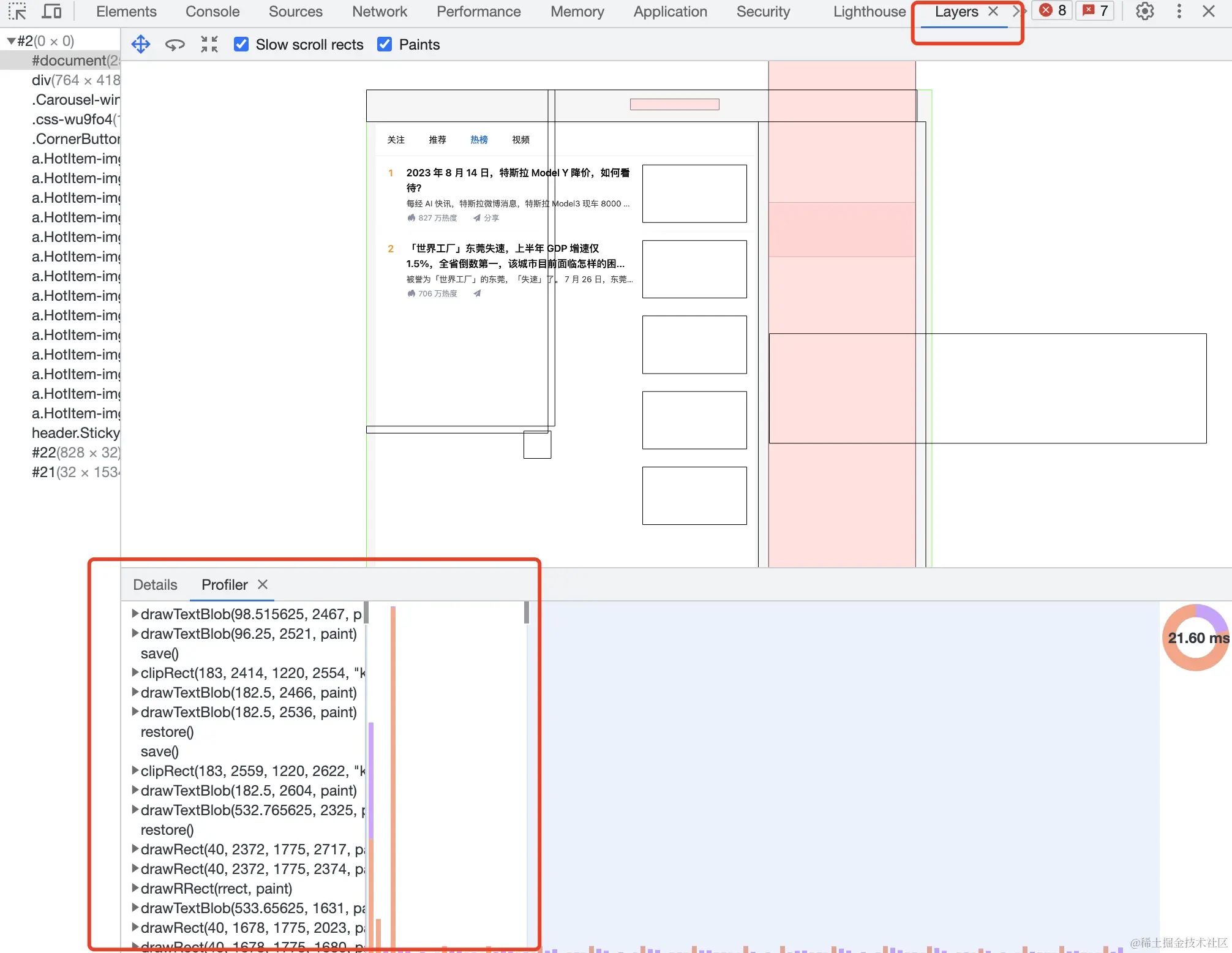

Paint：图层绘制，把一个图层的绘制拆分成很多小的绘制指令，生成待绘制列表。可以在浏览器控制台的 Layers 看到绘制列表，还可以看到实时绘制的样子。

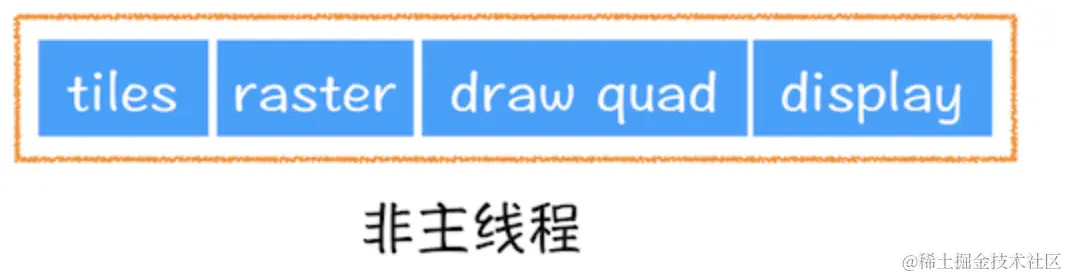

非主线程
当图层的绘制列表准备好之后，主线程会把该绘制列表提交（commit）给合成线程。

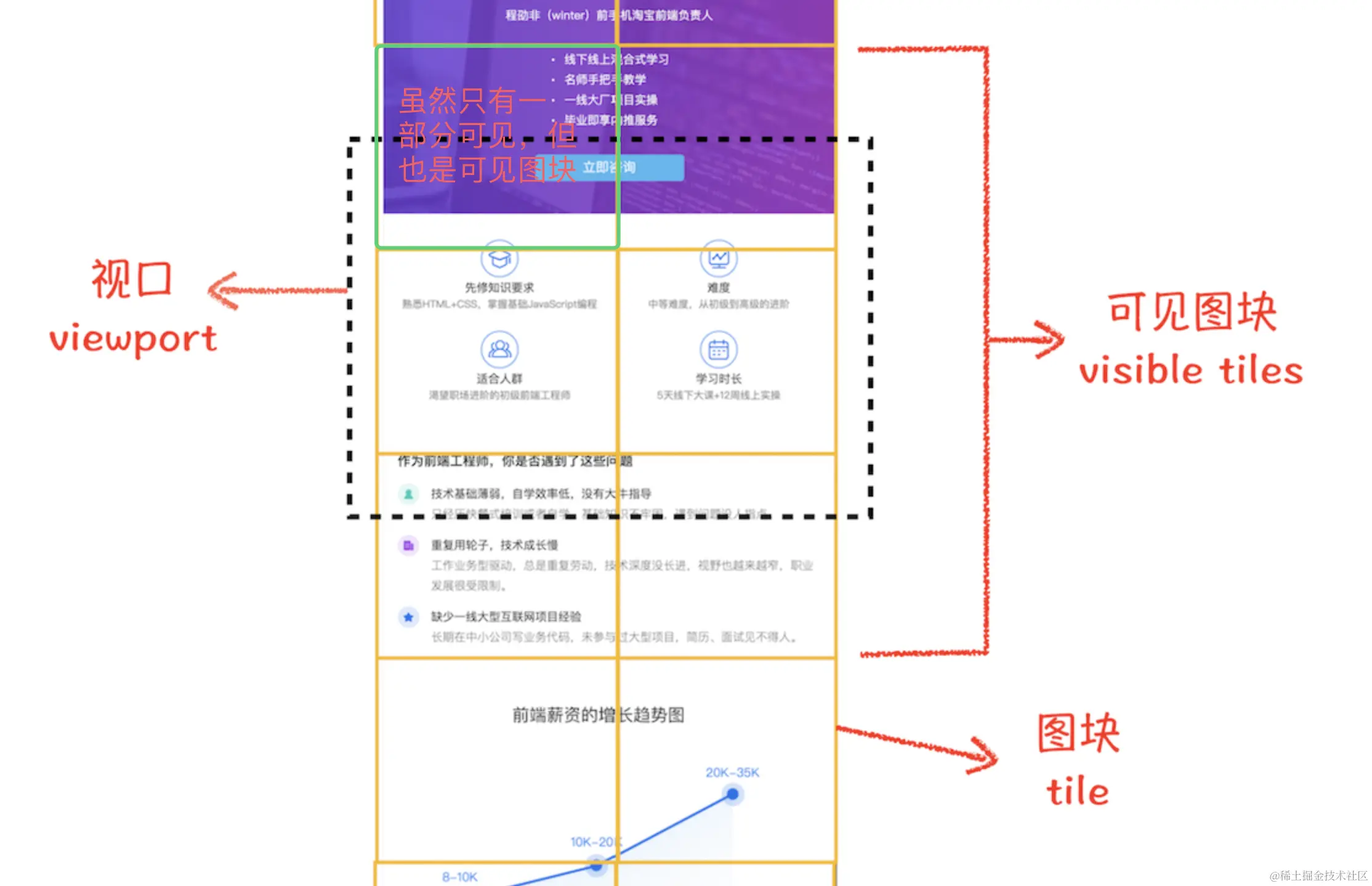

- tiles：把图层划分成图块。因为有的图层很大，但是用户只能看见视口（viewport）那么大的区域，所以没必要同时绘制所有图层内容，因此合成线程会将图层划分为图块（tile），每个图块大小为 256 * 256 或 512 * 512。在后续的绘制过程中，各位置图块的优先级不同。
-
raster：合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。图块是栅格化执行的最小单位。渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行的。
栅格化过程都会使用 GPU 来加速生成，如果栅格化操作使用了 GPU，那么最终生成位图的操作是在 GPU 中完成的，会涉及到渲染进程和GPU进程的进程间通信。最后位图保存在 GPU 的内存中。
- draw quad + display：一旦所有图块都被栅格化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程。浏览器进程里面有一个叫 viz 的组件，它会收到 DrawQuad 命令，然后通知GPU进程绘制页面。

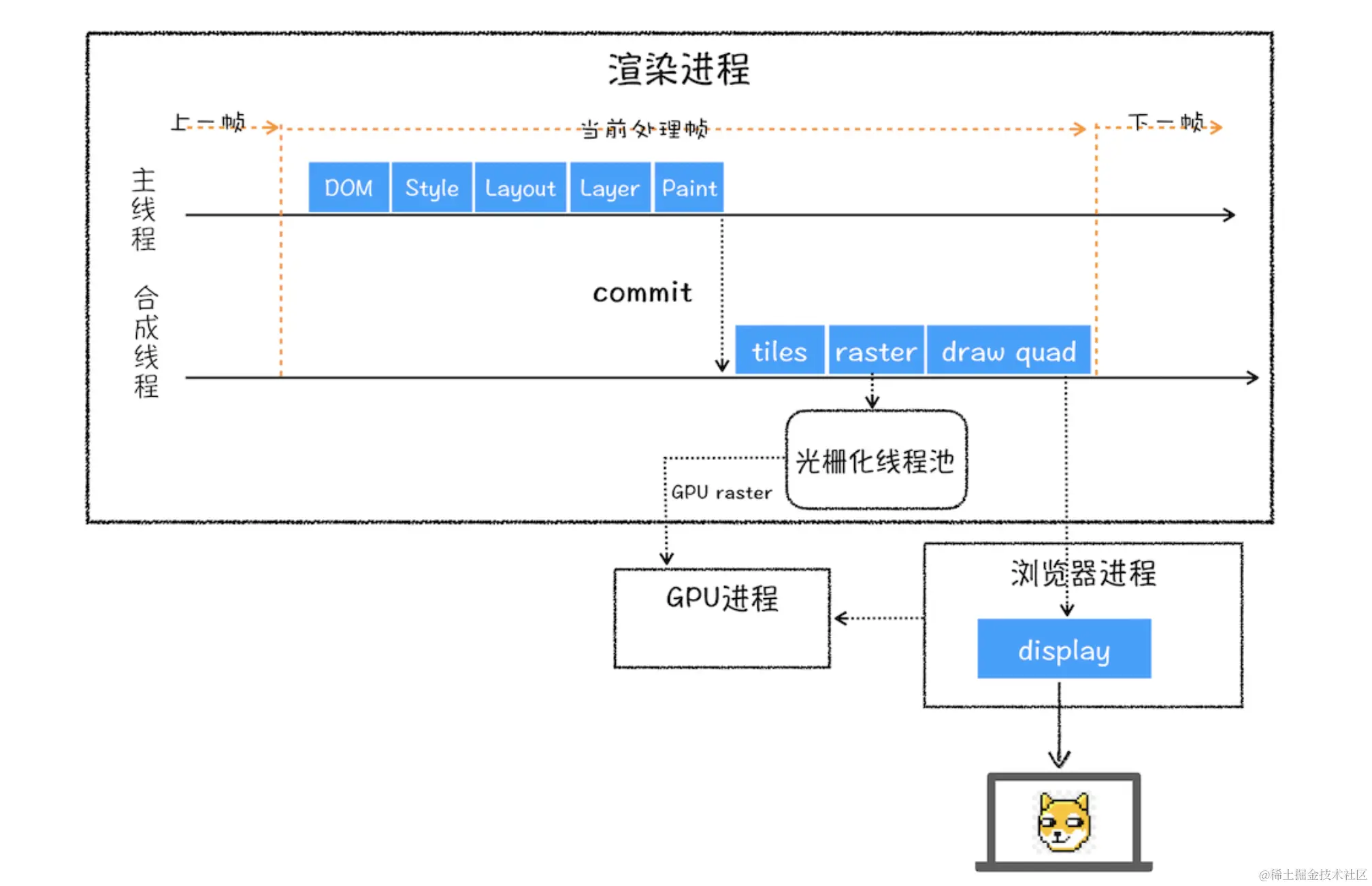

渲染全过程图：
渲染流水线相关的概念

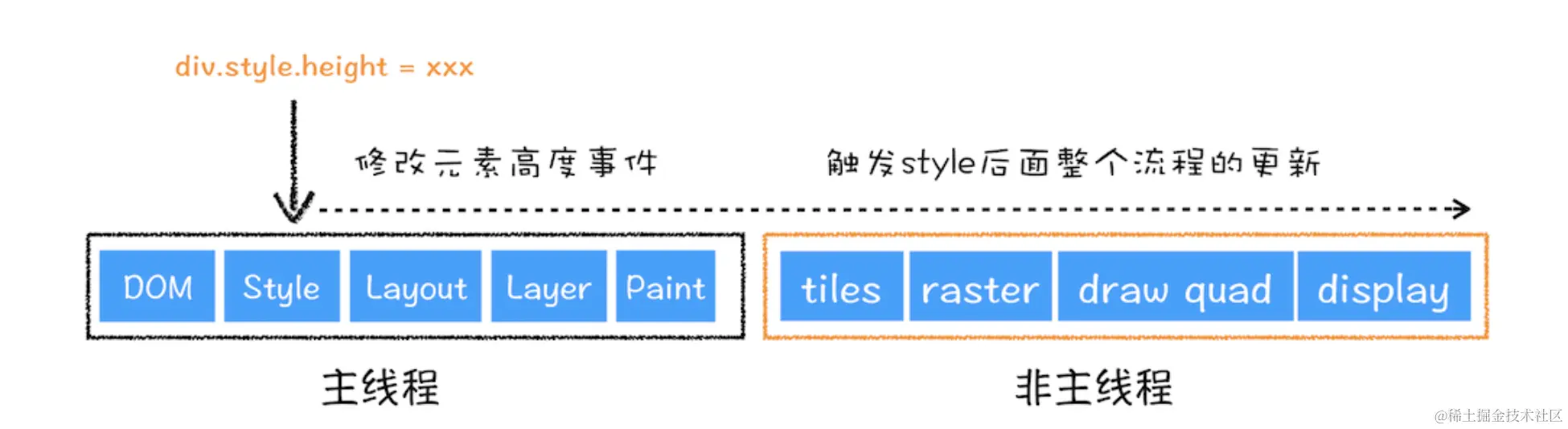

重排
重绘

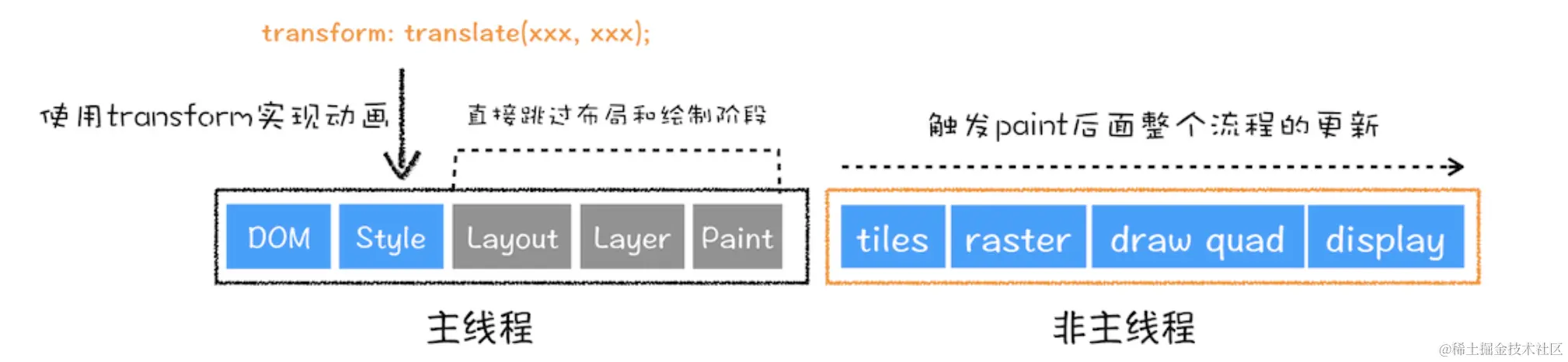

个人推测，如果进行了影响层叠上下文的修改，例如开启 flex，添加定位，或者是修改 z-index，将不会跳过 Layer 阶段。
