RPC

函数调用 IPC

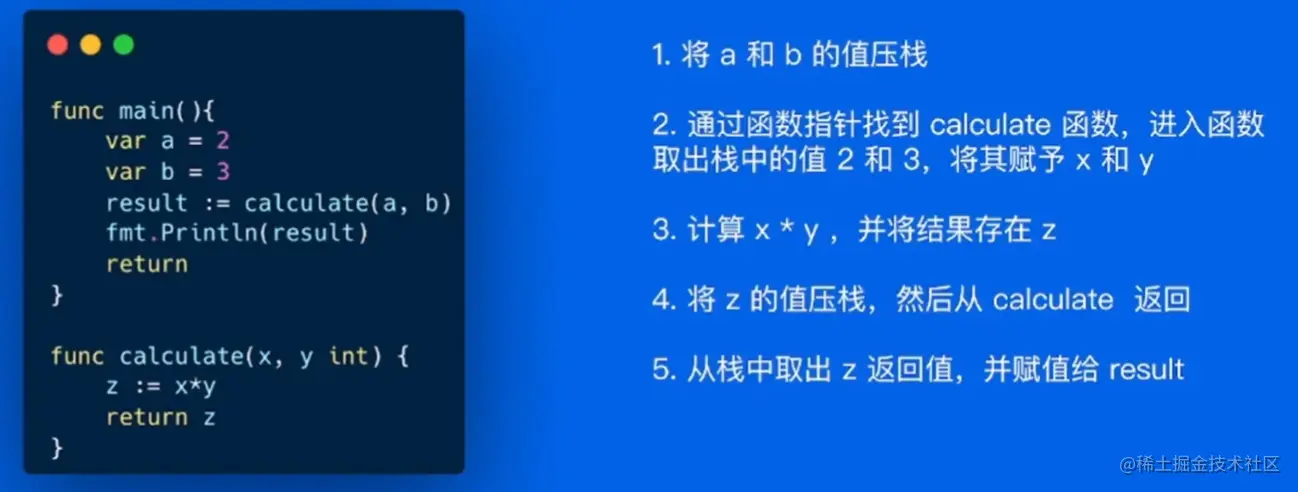

本地函数调用


远程函数调用 RPC

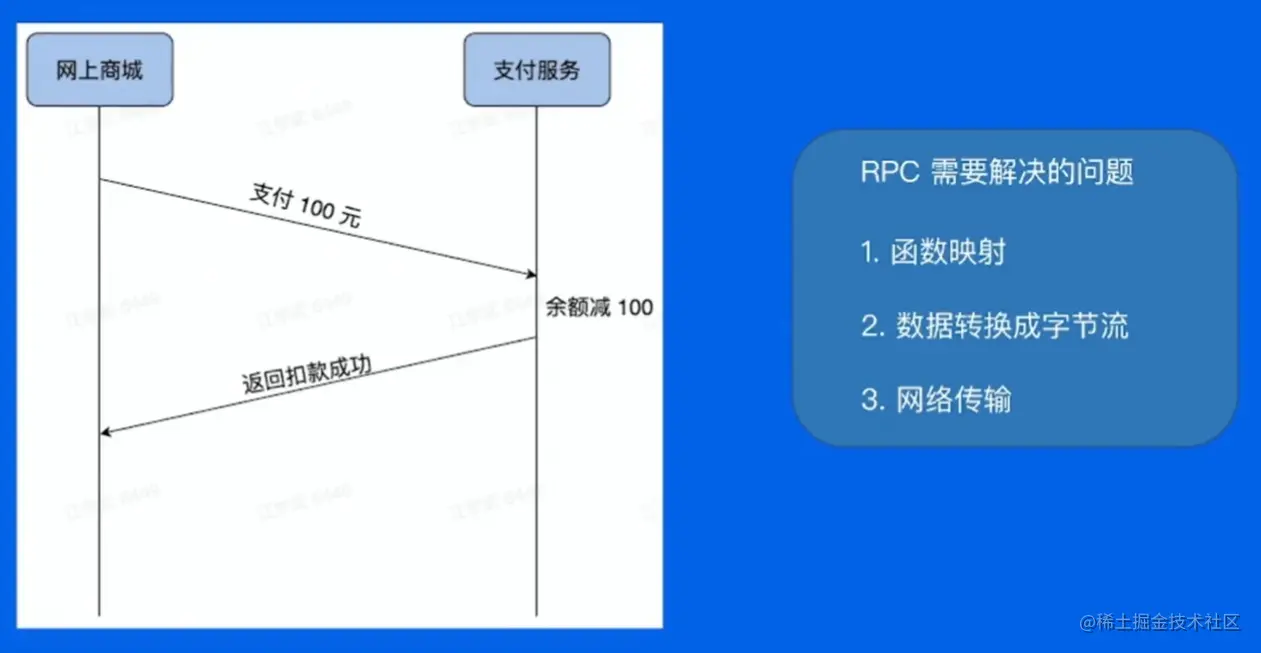

image-20230603142919796.png 两个进程的地址空间，都有自己的ip，远程对应关系通过ip执行

在本地调用的时候只需要把数据压栈就可以了，但是在远程调用中是不同的地址，这时候需要客户端先将数据转换成字节流方便传输

保证网络搞笑稳定的传输数据

RPC是指远程过程调用，也就是说两台服务器A，B，一个应用部署在A服务器上，想要调用B服务器上应用提供的函数/方法，由于不在一个内存空间，不能直接调用，需要通过网络来表达调用的语义和传达调用的数据。

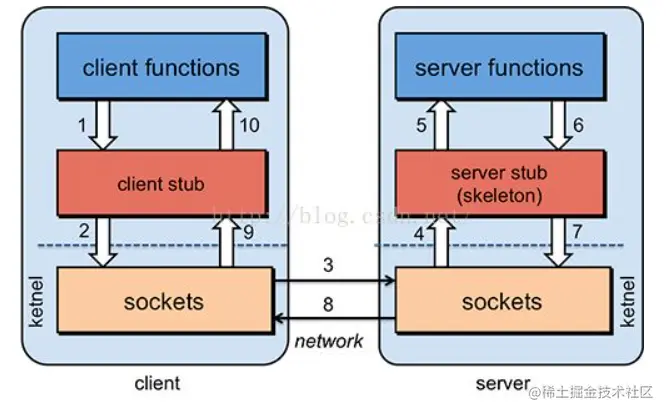

概念模型

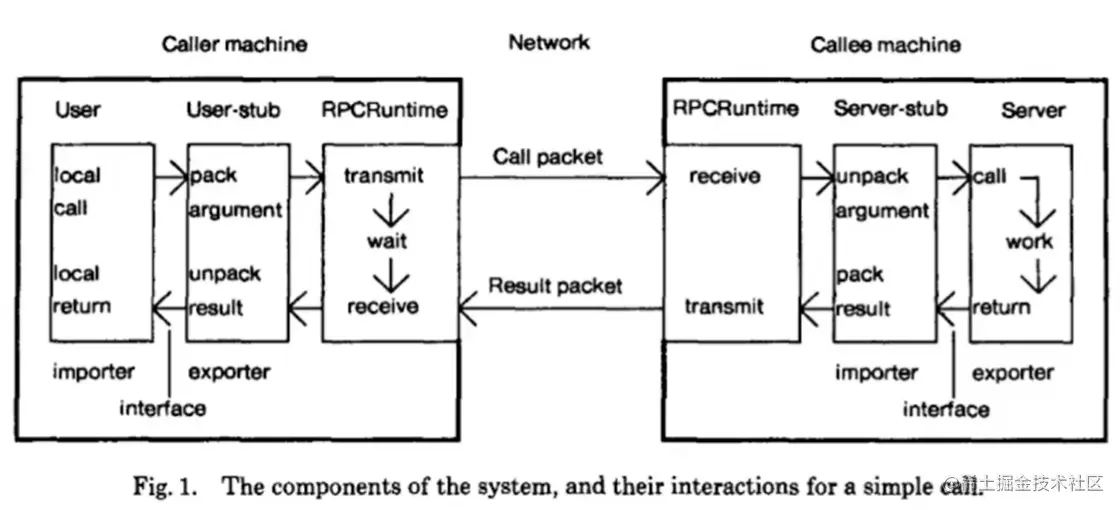

image-20230603143848390.png 左边的是调用的，右边是被调用的

User首先会发起一个本地调用，将参数打包给RPCRuntime，然后RPCRuntime会将数据传送给服务端

RPCRuntime接收完参数后将其交给server-stub进行解压，灾后在server中进行处理

返回流程相似

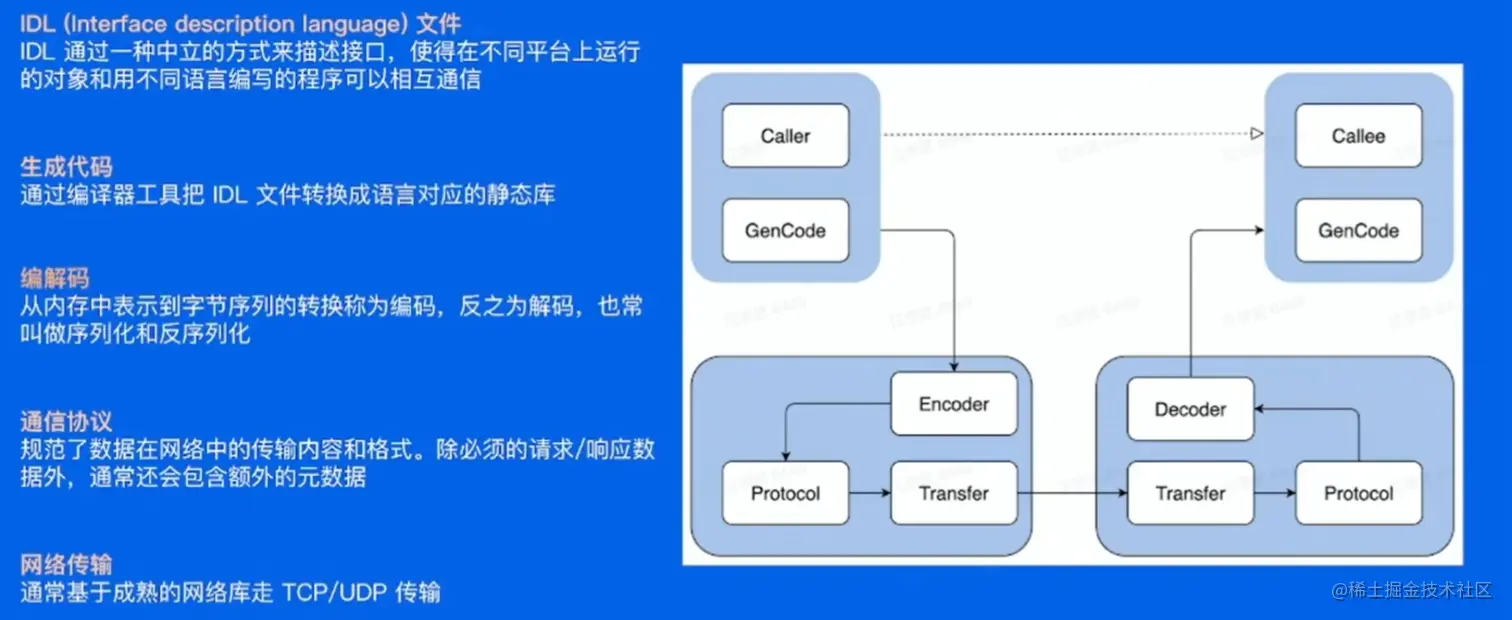

基本概念


优缺点

优点
  1. 单一职责，有利于分工协作和运维开发（不同的服务可以由不同的语言进行开发）
  2. 可扩展性强，资源使用率更优（压力大时可以独立的扩充资源，且底层服务可以共享，如客户信息等）
  3. 故障隔离，服务的整体可靠性更高
缺点
  1. 服务宕机处理方案
  2. 调用过程中发生网络异常，如何保证消息的可达性
  3. 请求量徒增导致服务无法及时处理

以上问题可以由RPC框架来处理

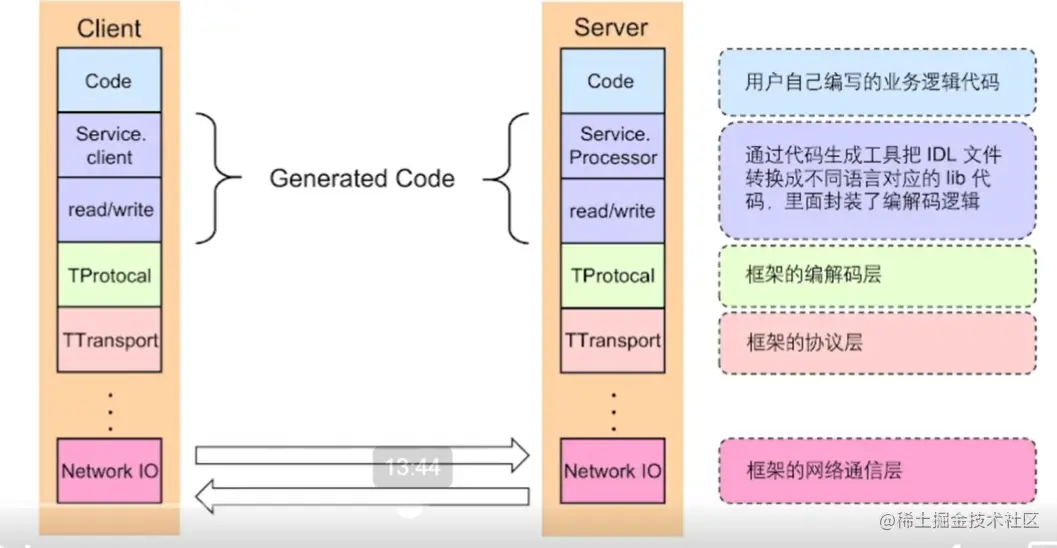

分层设计


编解码层

（生成层+编码器层）

生成代码

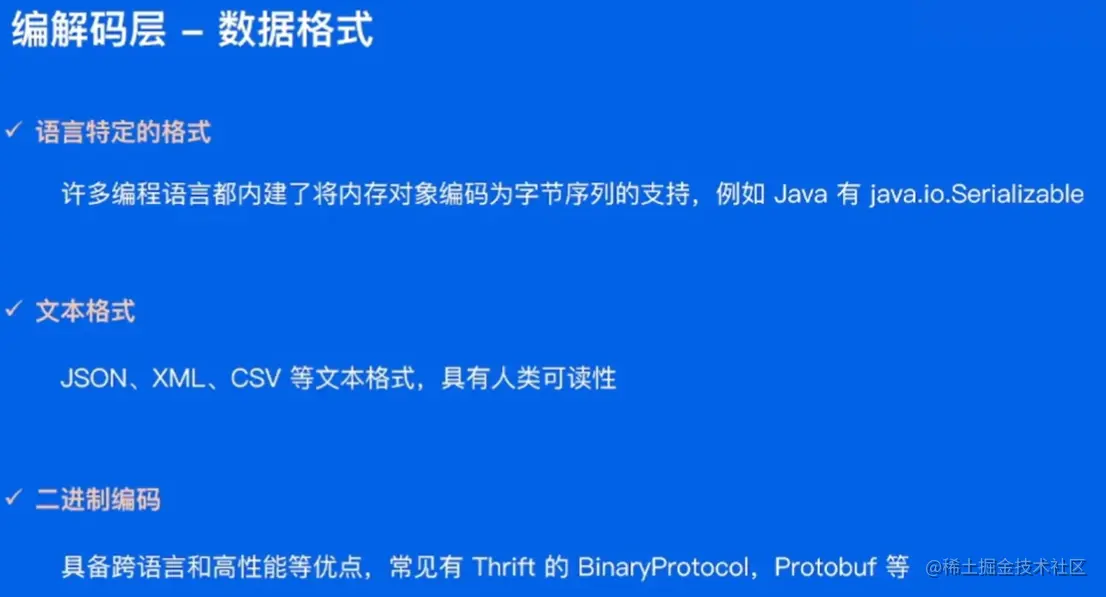

数据格式


二进制编码

image-20230603145654720.png 结构比较清晰，但是增加了tag等与value无关的字段，且一些字段开销比较大

编码格式选择
  1. 兼容性：支持自动增加新的字段 而不影响老的服务以提高系统的灵活性
  2. 通用性：支持跨语言 跨平台
  3. 性能：编码后数据大小和编码耗时

协议层

（生成+编码+协议）

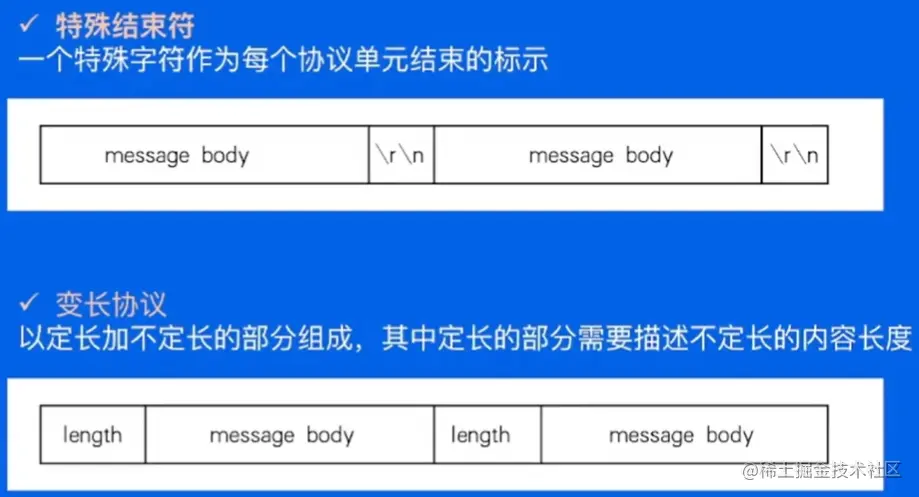

协议构造


协议解析

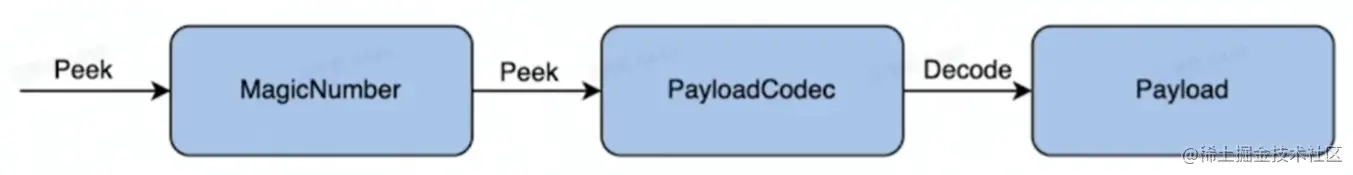

image-20230603151055535.png 通过magicnumber知道具体是什么协议

payloadcodec读取编码方式，然后进行解码得到消息体

通信层

sockets API

介于应用层和传输层之间

image-20230603151520458.png 进行socket的时候必须知道IP和端口，通过bind操作获得，然后进行监听，然后放到队列中

再然后客户端如果有请求的时候服务端通过accept进行接收，如果没有请求的时候处于阻塞状态

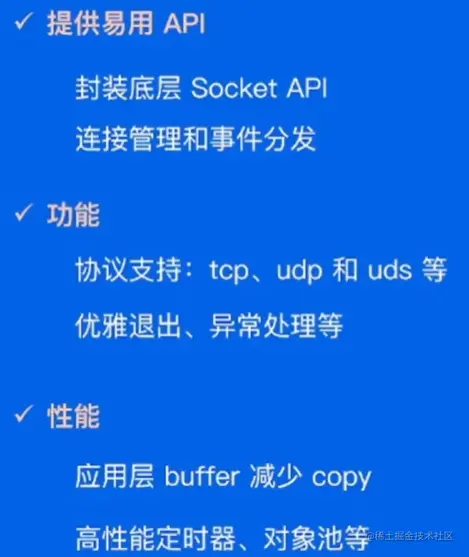

网络库


关键性能指标

稳定性

image-20230603152140166.png 熔断：a调用b b调用c 这时c出现问题，那么会影响整个链路，a会频繁的向b发送请求，可能会导致b宕机

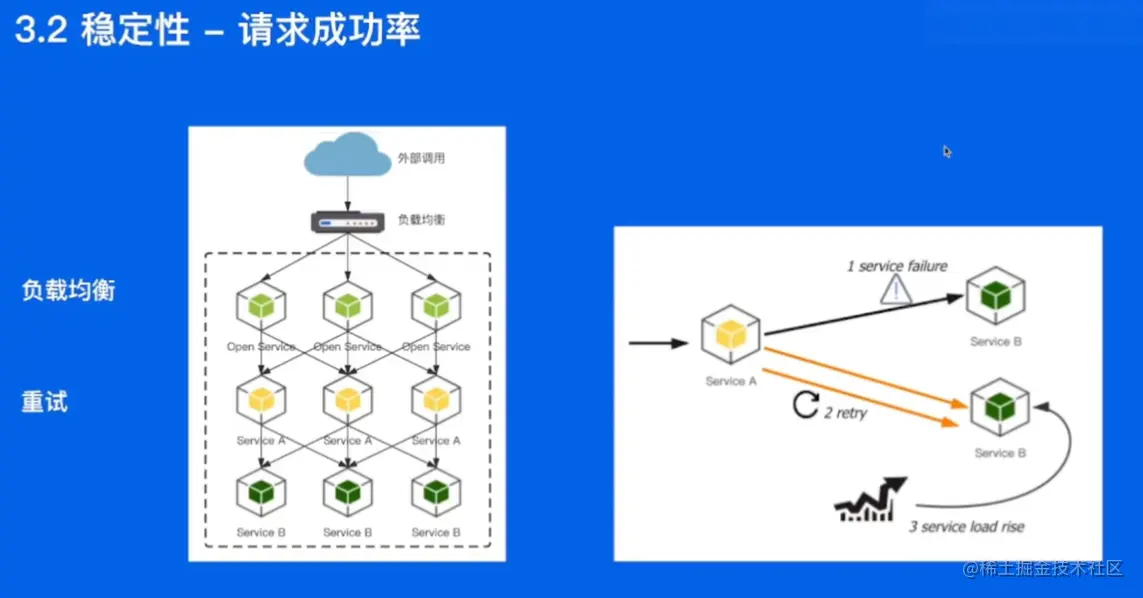

image-20230603152317956.png 提高请求成功率的两种方式：

  1. 负载均衡：若a调用b 增b需要均匀的响应，以免某个节点压力过大
  2. 重试：

image-20230603152525170.png 很明显高于平均响应时间并且占比比较小的请求

t3表示99%请求都可以在这个时间段返回，如果没有返回的话 重新发送了一个resp2请求，用时t4 表明1是个长尾请求

长尾请求产生原因：

一种是依赖的系统和环境出现了问题，例如硬盘慢了， 操作系统执行了后台操作造成cpu调度走了。

第二种是自己的调度原因, 例如采用了简单的锁竞争机制，导致有的倒霉的线程一直得不到运行权。

第三种是系统压力太大，造成了任务队列积压。

解决方法：

作为外部的客户端来说， 一个通用的解决长尾请求的方案是发送备用请求， 例如对一个后端的数据请求， 本来只需要发送1次， 而我们分别给三个实例发送三次， 最快的一个返回即终止其余的两个请求即可。

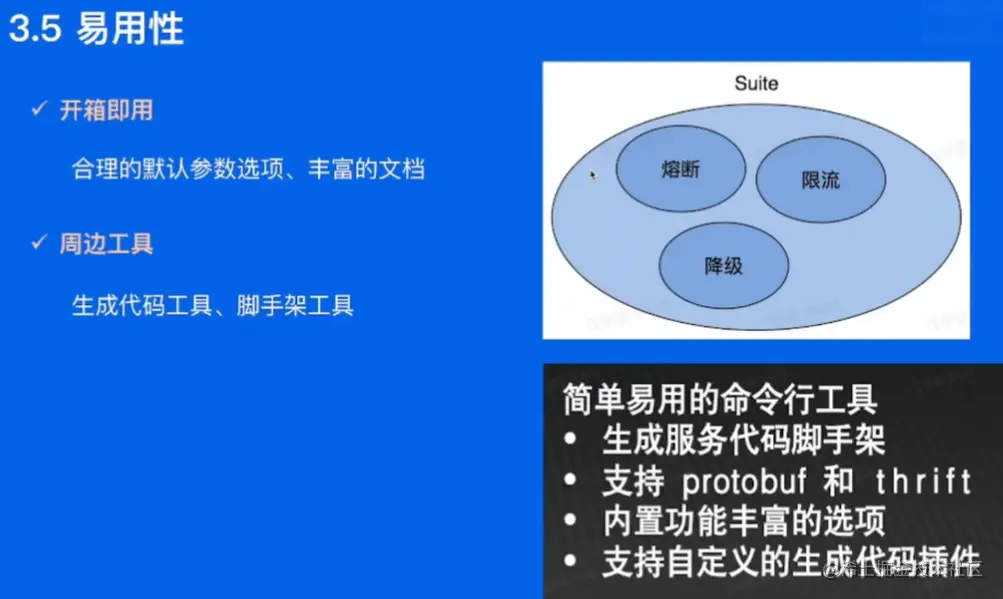

易用性


扩展性

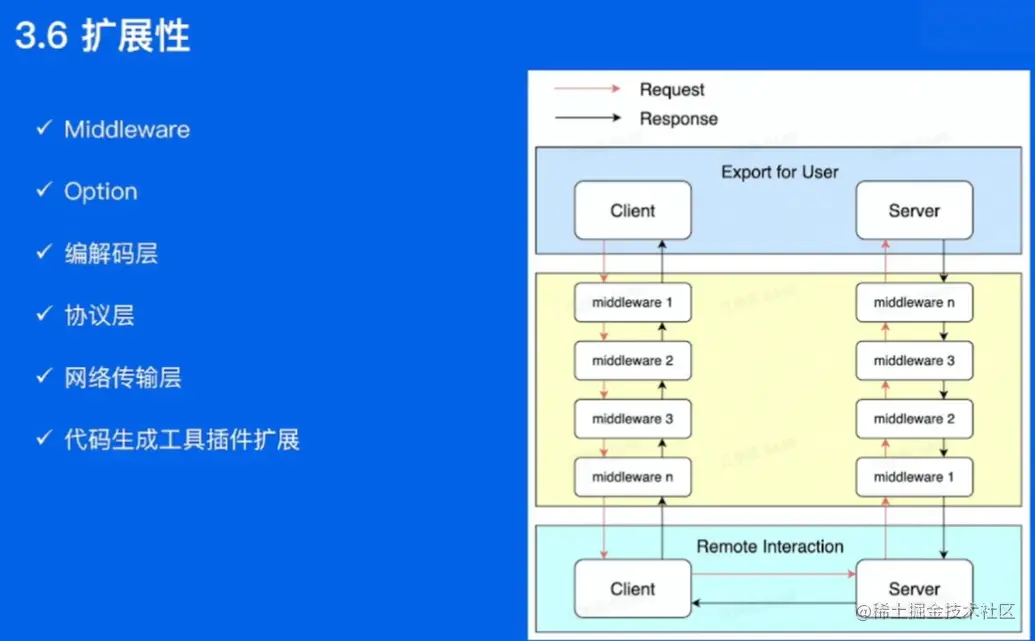

image-20230603153344655.png 中间件、参数

观测性

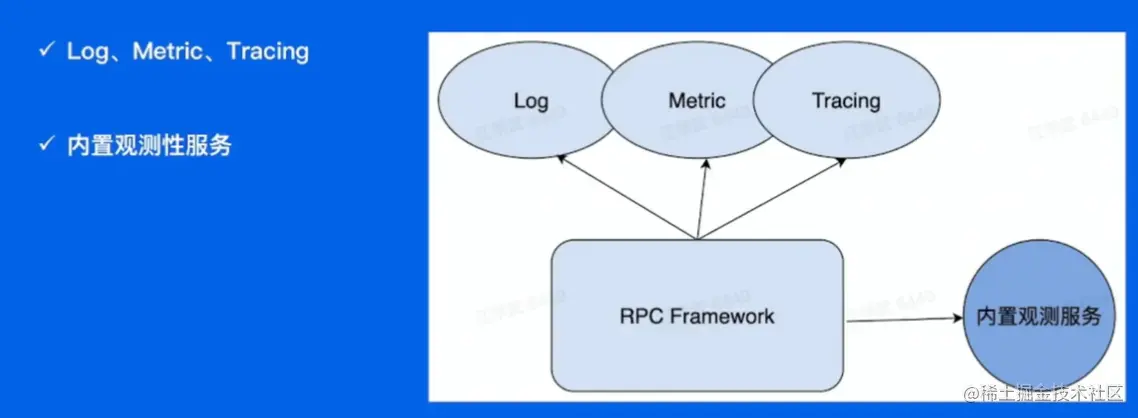

image-20230603153430384.png 通过日志、监控、追踪（超时 可以查看每个阶段的耗时）的方式进行观测

内置观测性服务：暴露一些中间件等内部运行状况，一般是http服务

高性能

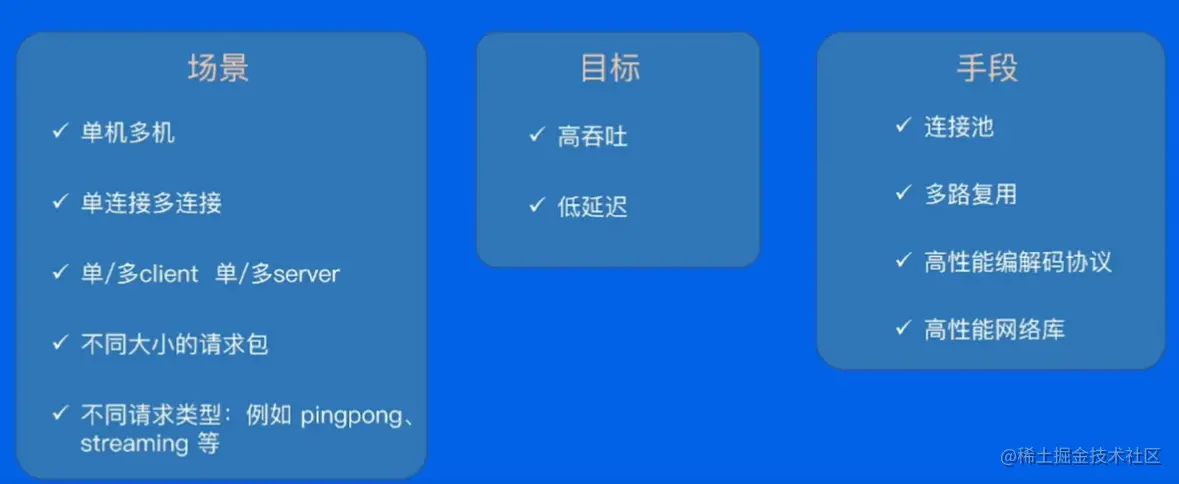

image-20230603153712364.png 没有很好的衡量标准

企业实践

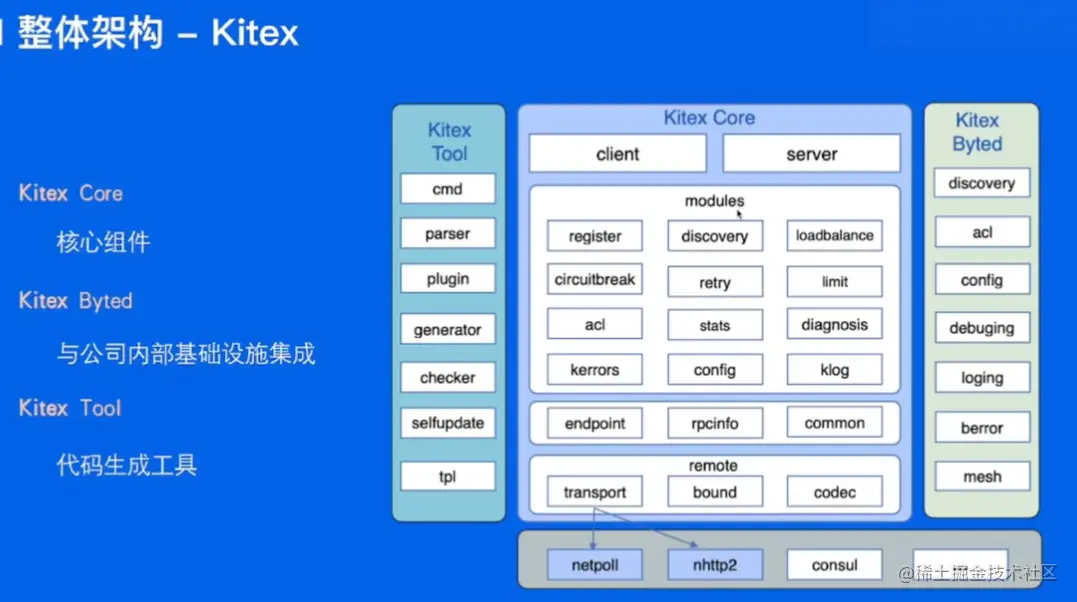

整体架构


自研网络库-字节

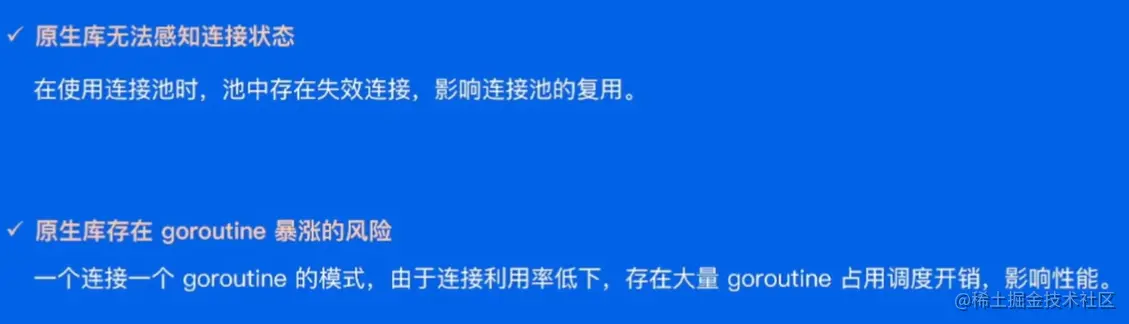

背景


goroutine是Go并发设计的核心，也叫协程，它比线程更加轻量，因此可以同时运行成千上万个并发任务。

不仅如此，Go语言内部已经实现了goroutine之间的内存共享，它比线程更加易用、高效和轻便。

在Go语言中，每一个并发的执行单元叫作一个goroutine。我们只需要在调用的函数前面添加go关键字，就能使这个函数以协程的方式运行。

一旦我们使用了go关键字，函数的返回值就会被忽略，故不能使用函数返回值来与主线程进行数据交换，而只能使用channel。

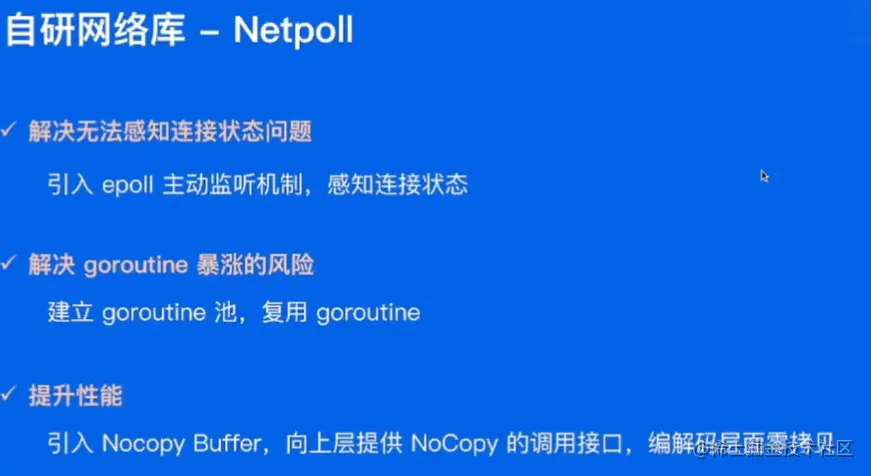

解决


扩展性设计

image-20230603154818447.png 目前 Kitex 支持的交互模式和协议列表

模式\支持编码协议传输层协议
Pingpongthrift/protobufthrift/gRPC
Onewaythrift/protobufthrift
StreamingprotobufgRPC
  • Pingpong 发起一个请求等待一个响应
  • Oneway 发起一个请求不等待一个响应
  • Streaming 发起一个或多个请求, 等待一个或多个响应

gitee.com/weibo-25660…

性能优化

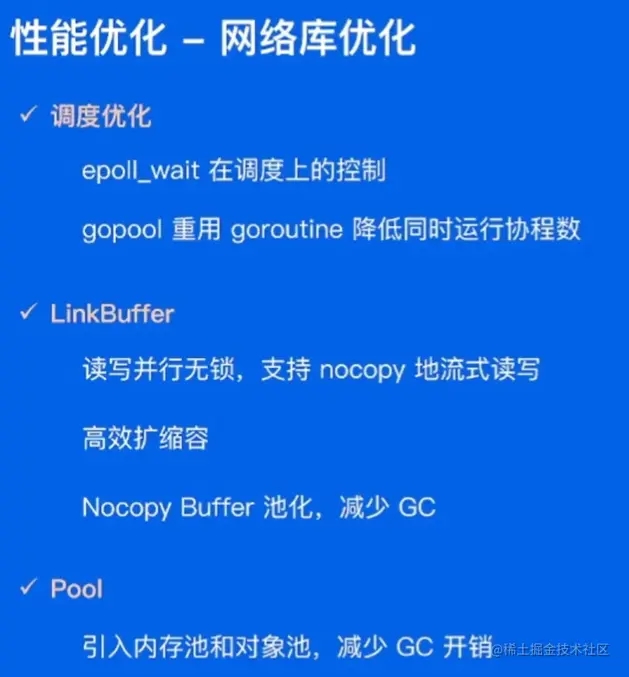

网络库优化

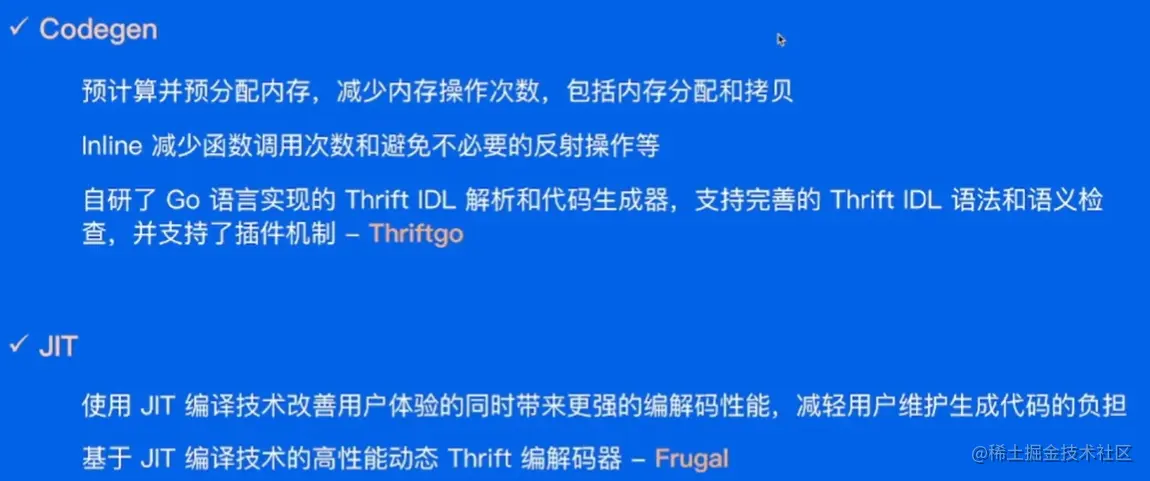

编解码优化

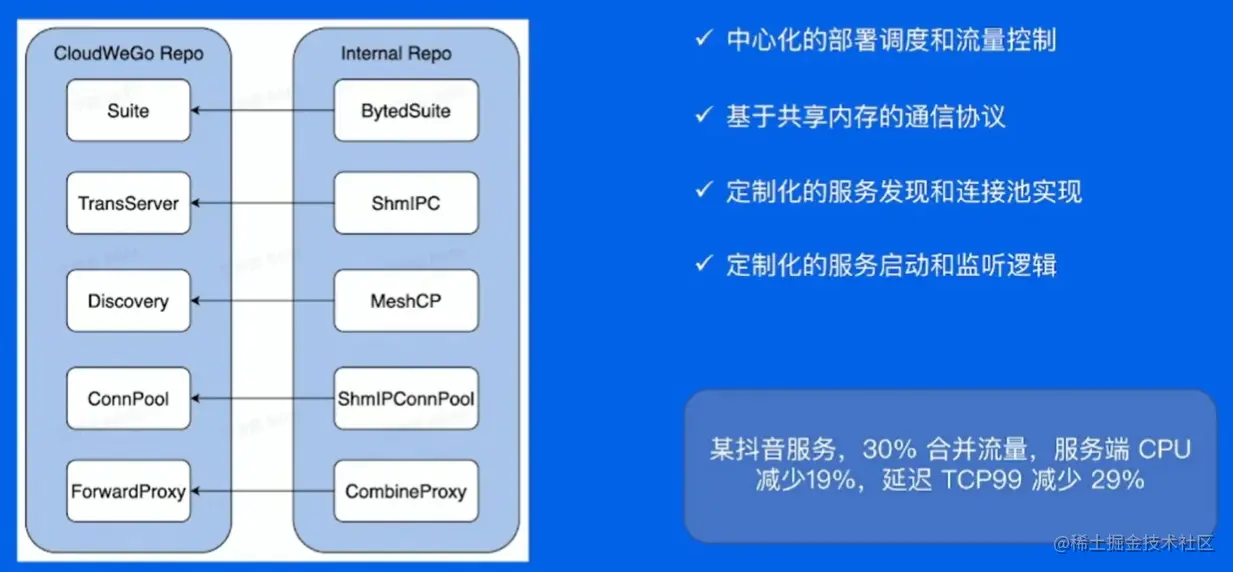

合并部署



HTTP协议

http协议

前后端分离框架

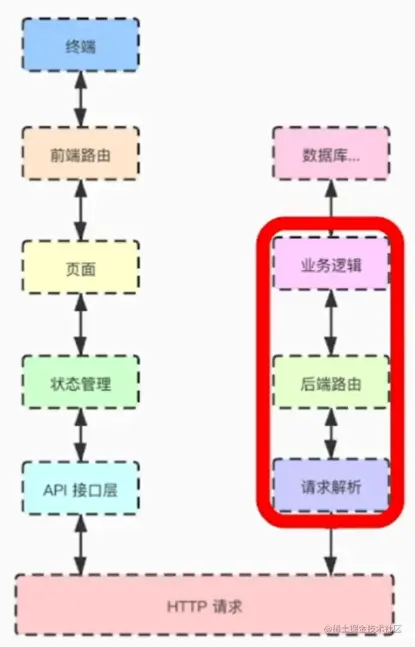

image-20230603155721377.png 前后端分离的框架需要使用http协议进行数据的传输

协议

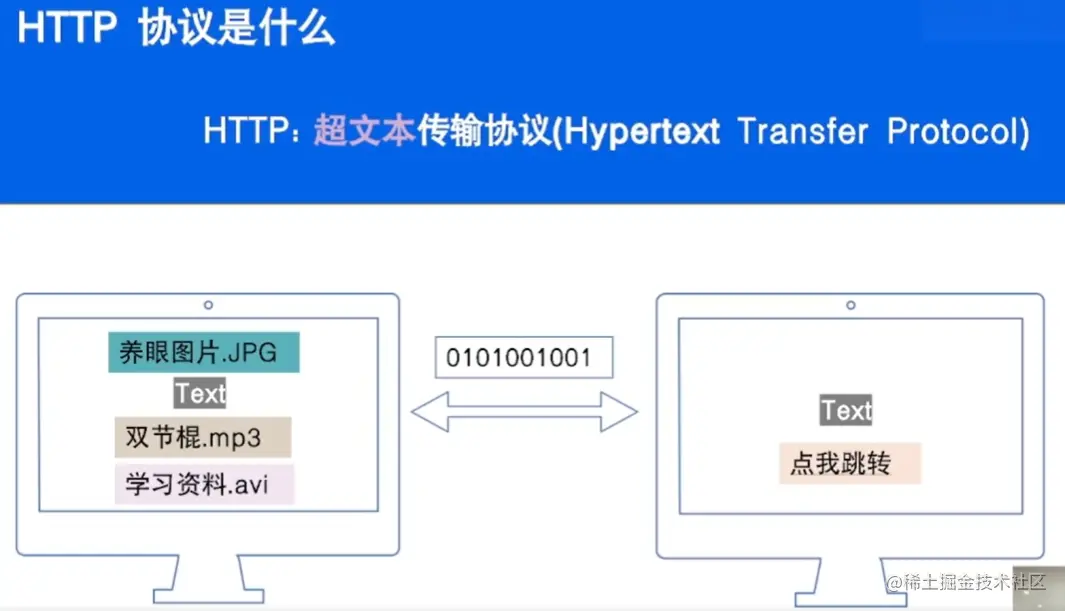

image-20230603155931017.png 超文本：除了text外还可以传输视频音频

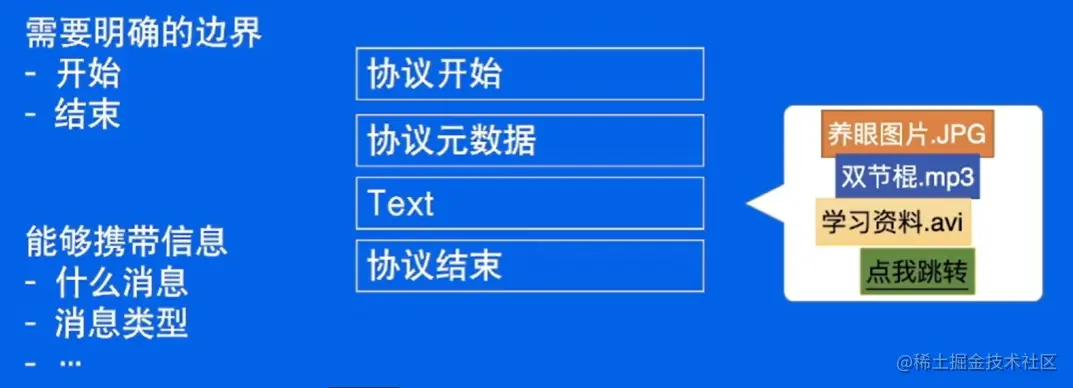

image-20230603160037370.png 结构



PATCH方法是新引入的，是对PUT方法的补充，用来对已知资源进行局部更新

局部更新: 假设我们有一个UserInfo，里面有userId， userName， userGender等10个字段。可你的编辑功能因为需求，在某个特别的页面里只能修改userName，这时候的更新怎么做？ 人们通常(为徒省事)把一个包含了修改后userName的完整userInfo对象传给后端，做完整更新。但是比较浪费带宽

patch诞生，只传一个userName到指定资源去，表示该请求是一个局部更新，后端仅更新接收到的字段。

而put虽然也是更新资源，但要求前端提供的一定是一个完整的资源对象，理论上说如果你用了put，但却没有提供完整的UserInfo，那么缺了的那些字段应该被清空

请求头和响应头：有逻辑相关和业务相关，比如head就是逻辑相关，业务相关自己定义 （与数据有关）

demo

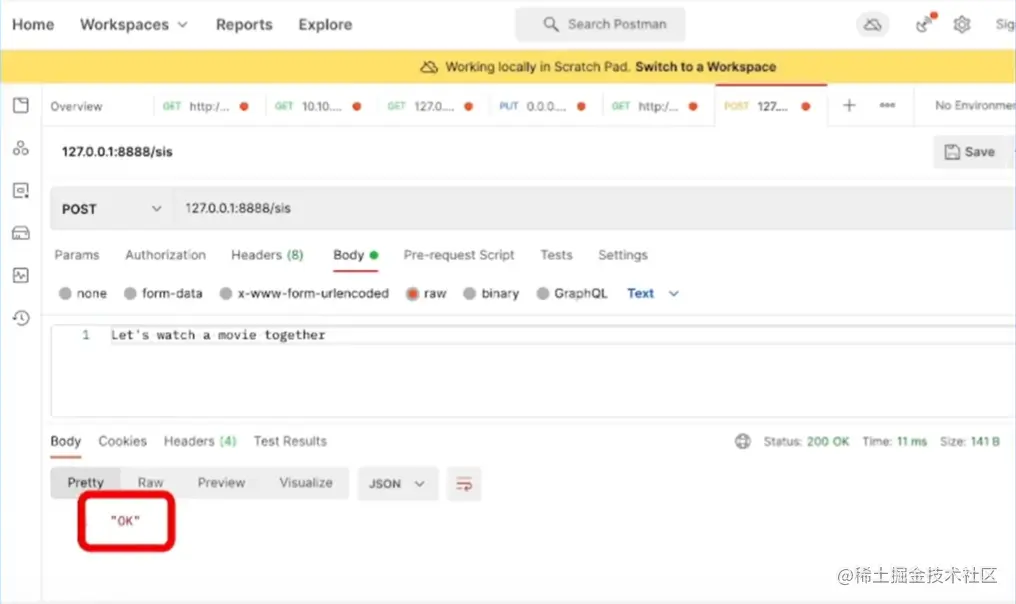

image-20230603160947338.png 给sis发送数据 需要返回OK的demo的代码

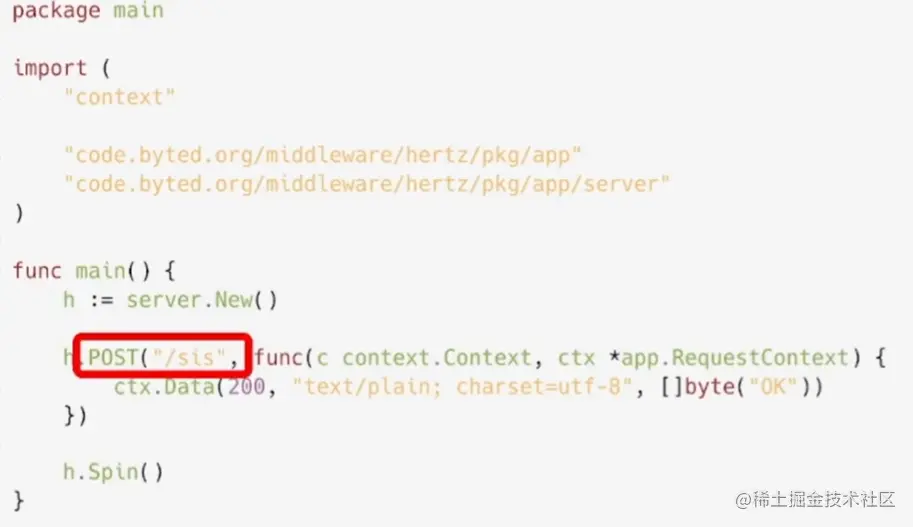

image-20230603160929011.png 请求流程

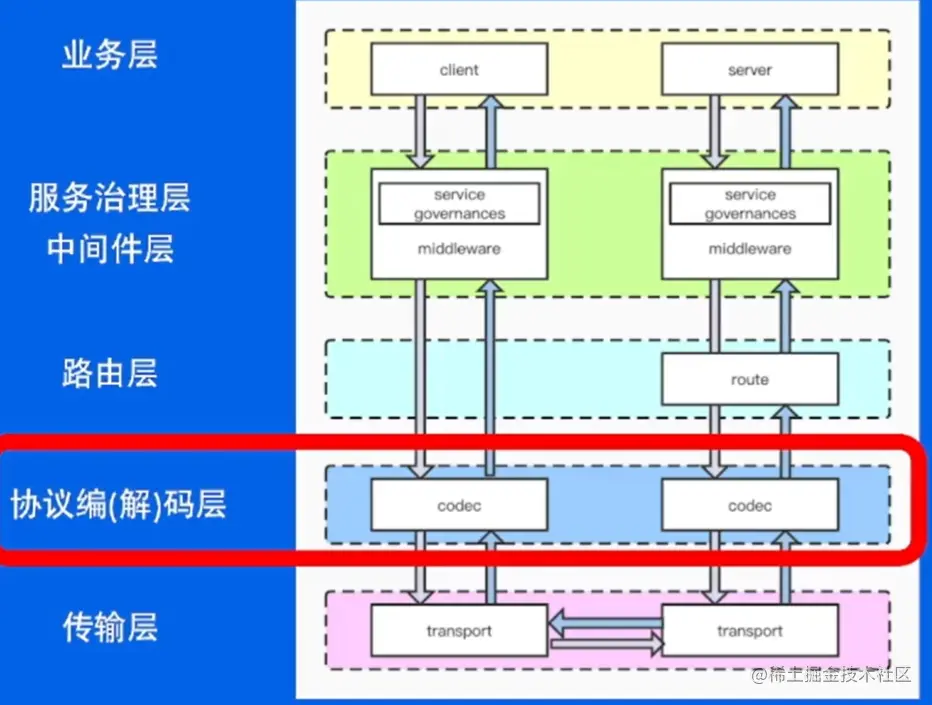

image-20230603161326360.png route：根据对应的api选择执行的handler

不足

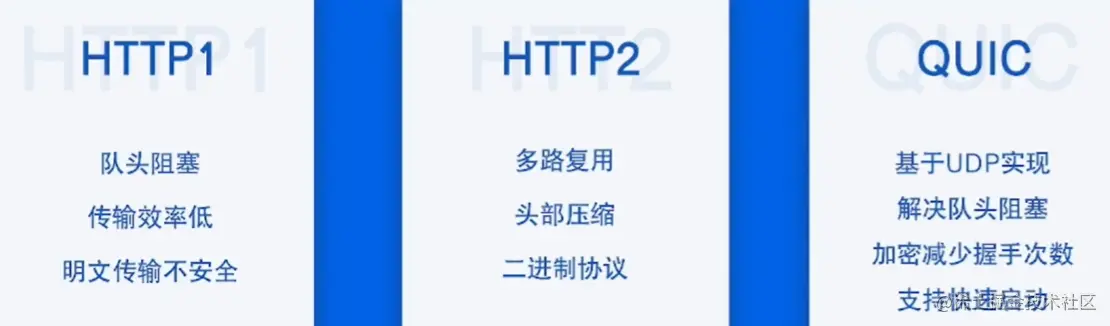

image-20230603161415002.png http1

后面的分片需要等前面的分片到来才能发送数据（队头阻塞，TCP问题）

http2

二进制协议传输更加高效，但是没有解决队头阻塞的问题

分层设计

网络分层

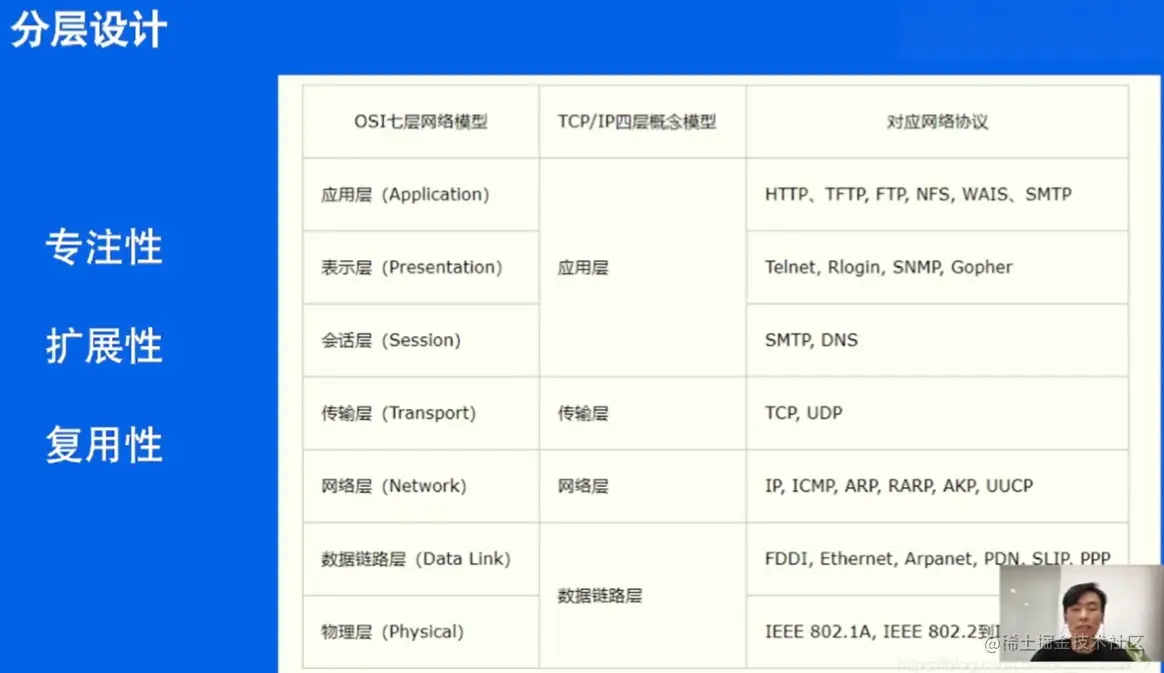

image-20230603161735672.png http框架分层

image-20230603161844632.png 层与层之间使用接口进行解耦

Application：抽象、提供丰富的应用api 和用户直接打交道

中间件层：实现预处理和后处理的逻辑

路由层：注册寻址相关的操作

协议层：有了协议的抽象接口可以实现协议的扩展

网络层：不同网络使用场景不同

common： 放一些公共的文件

应用层

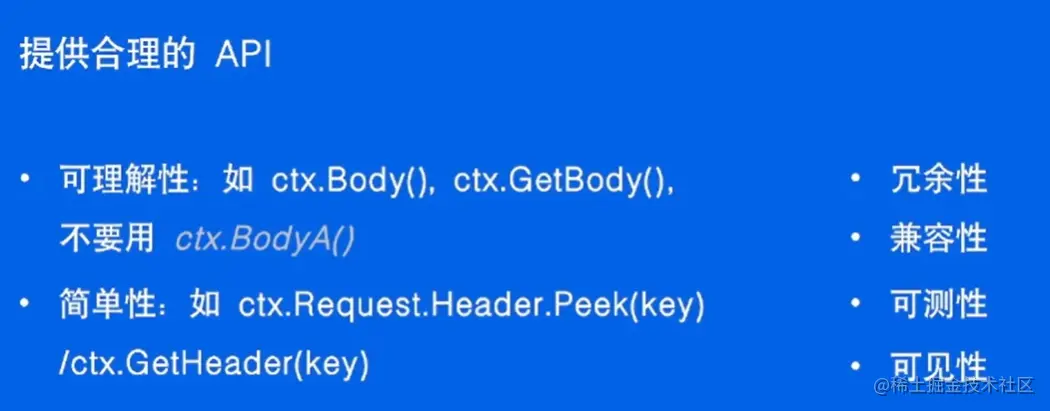

image-20230603162538873.png 可见性：

  1. 安全性：不能随意更改接口
  2. 接口使用复杂

中间件设计

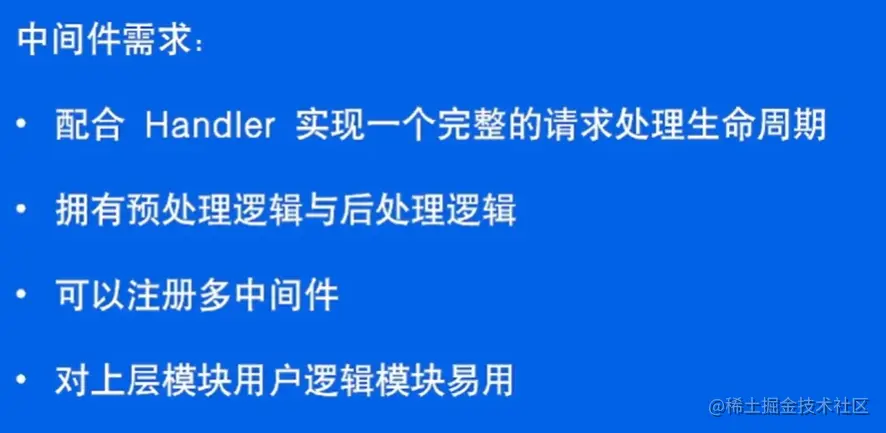

image-20230603162716383.png 经典中间件模型

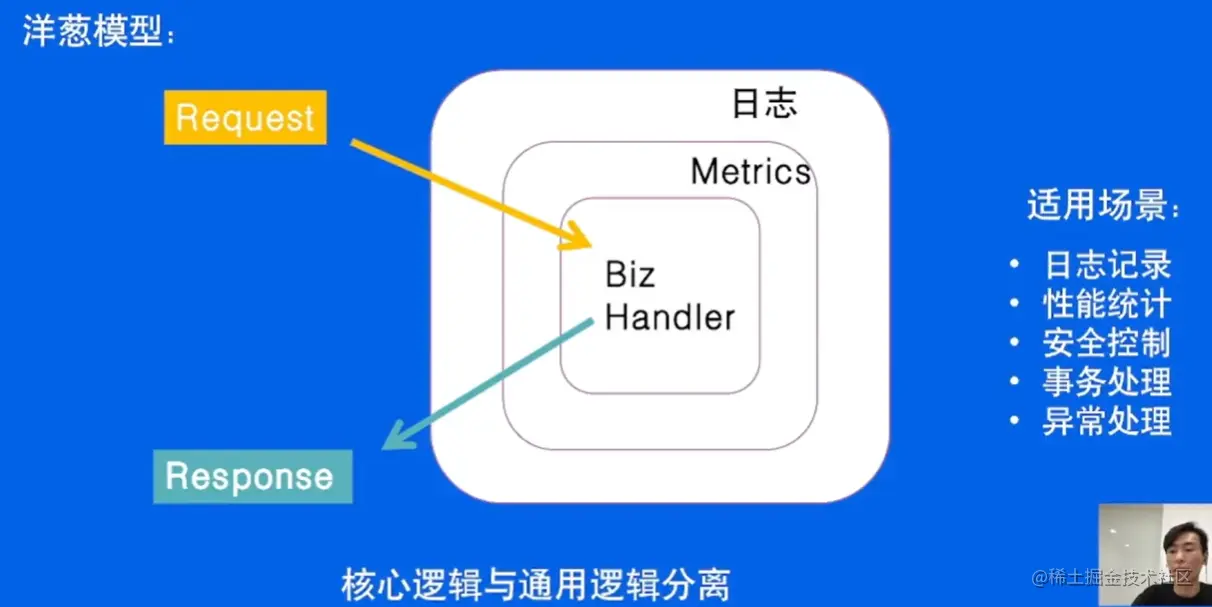

image-20230603162753484.png 预处理：日志、metrics（通用逻辑）

业务逻辑处理（核心逻辑）

后处理：（通用逻辑）

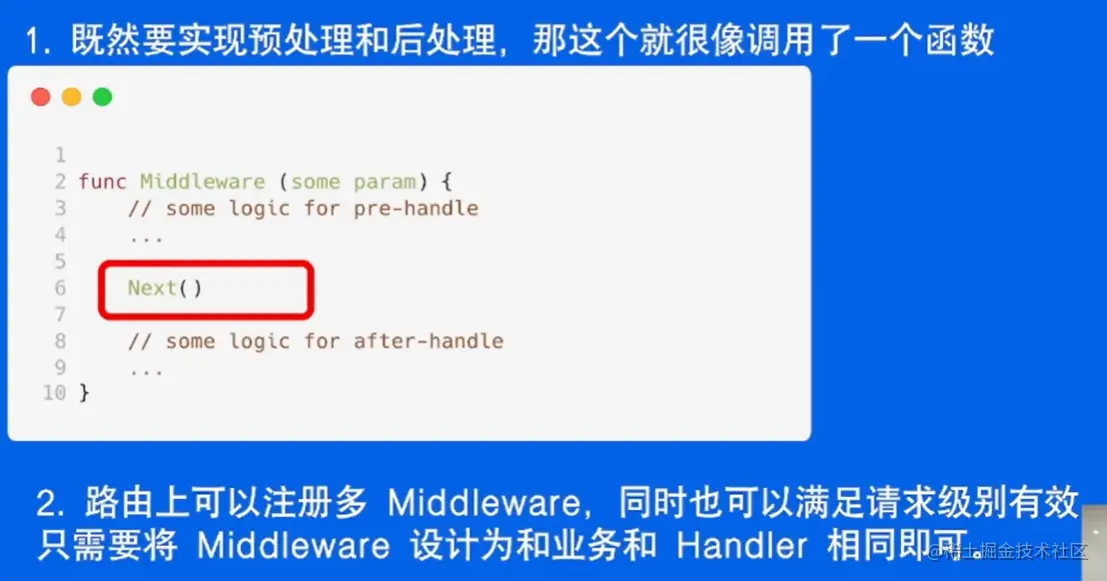

中间件定义

image-20230603163006323.png 调用链


路由设计

image-20230603163515435.png 静态路由构建

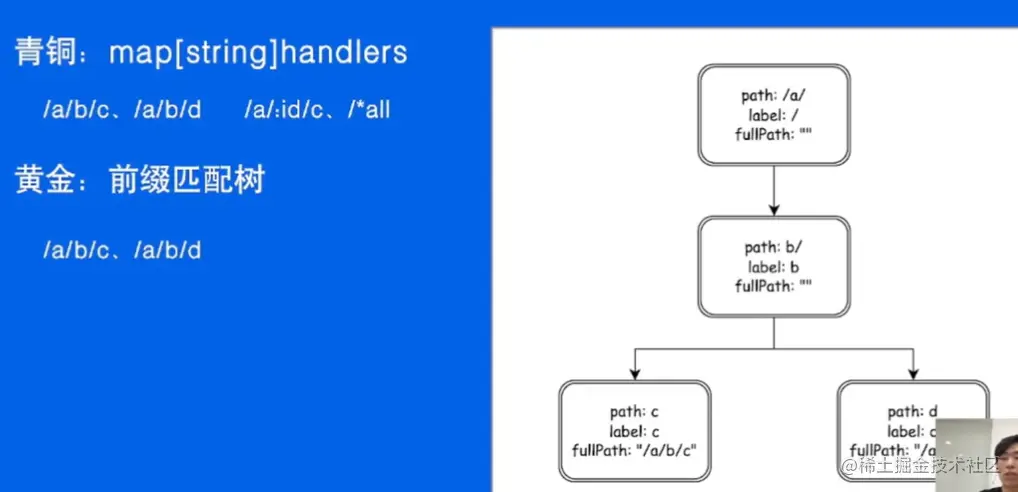

image-20230603163634889.png 参数路由构建

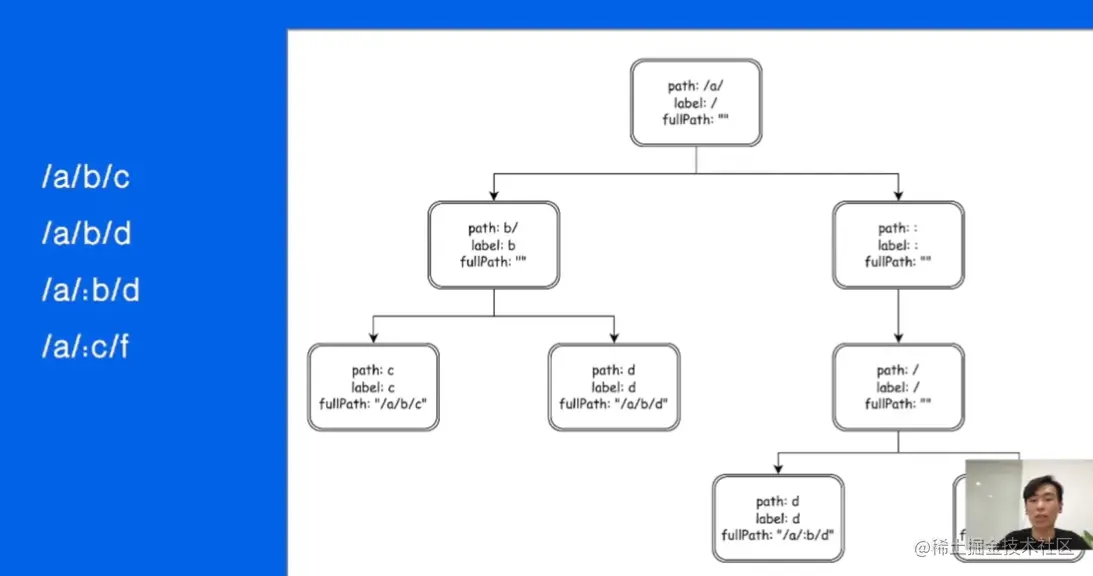

image-20230603163714046.png 问题

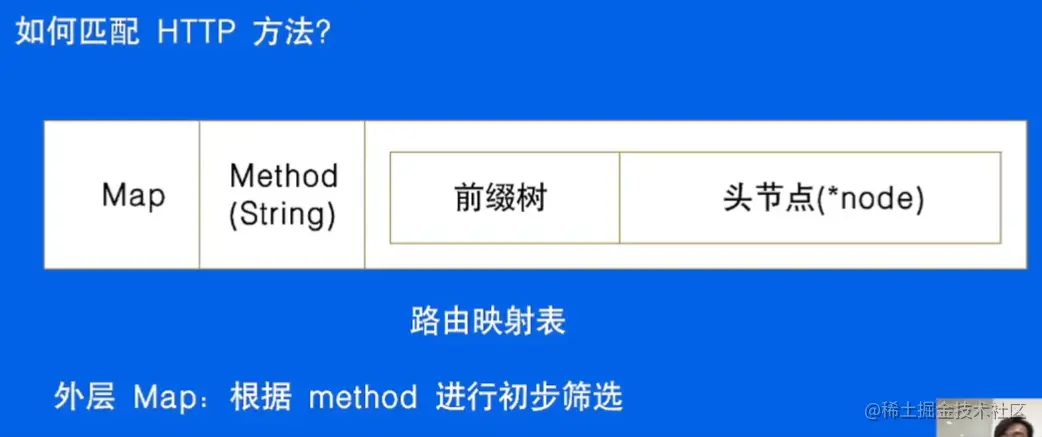

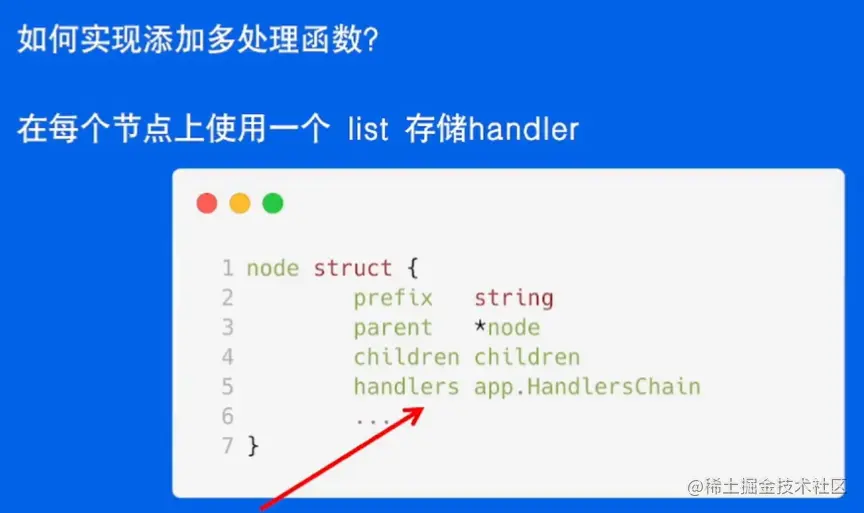

如何设计


协议层设计

抽象出合适的接口

image-20230603164301134.png 0. 不要吧context（上下文传递）存储在struct中，而是要通过函数的第一个参数传递进来 0. 返回值就行需要处理的数据

传输层

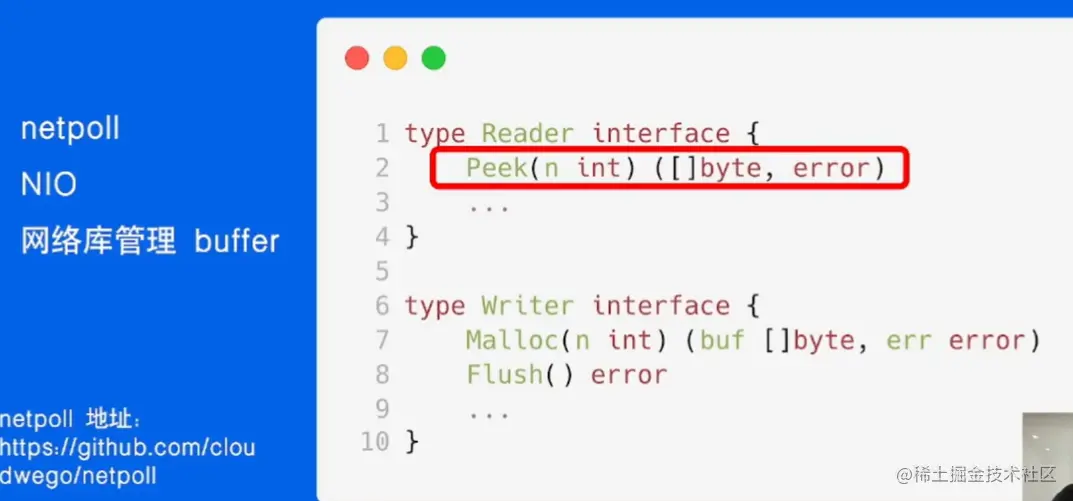

BIO和NIO

image-20230603164412632.png bio 阻塞io，必须read完成之后在业务逻辑处理，需要用户管理buffer

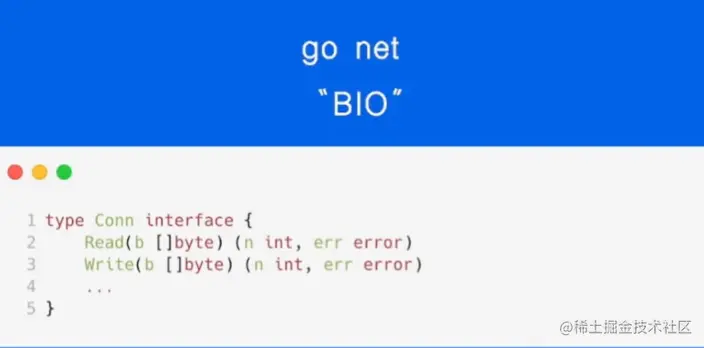

image-20230603165027919.png nio 注册一个监听器，坚挺到有足够的数据之后再进行业务逻辑处理，自动管理底层的buffer


性能优化

网络库

主流操作系统都有网络支持，并且提供 C 语言接口的网络 API。

但是通常来说，这些网络 API 很底层，并不是很好用。举例来说，send() 函数只能传递 char* 对象过去，如果我是 std::string，或者 std::array<unsigned char,4096>（话说我就经常用这个做buffer），那就要自己转换了。而网络库往往会帮你做好这种封装，让你调用起来可以写更少的代码，代码里的逻辑不会因为调用了这些API而显得混乱。此外还能跨平台（原生网络API是不跨平台的，每个系统都要单独写一份），能使开发、维护都更有效率。

字节跳动网络库 netpoll，Netpoll 是一款 Go 语言高性能、I/O 非阻塞 (NIO) 网络库，专注于 RPC 场景。

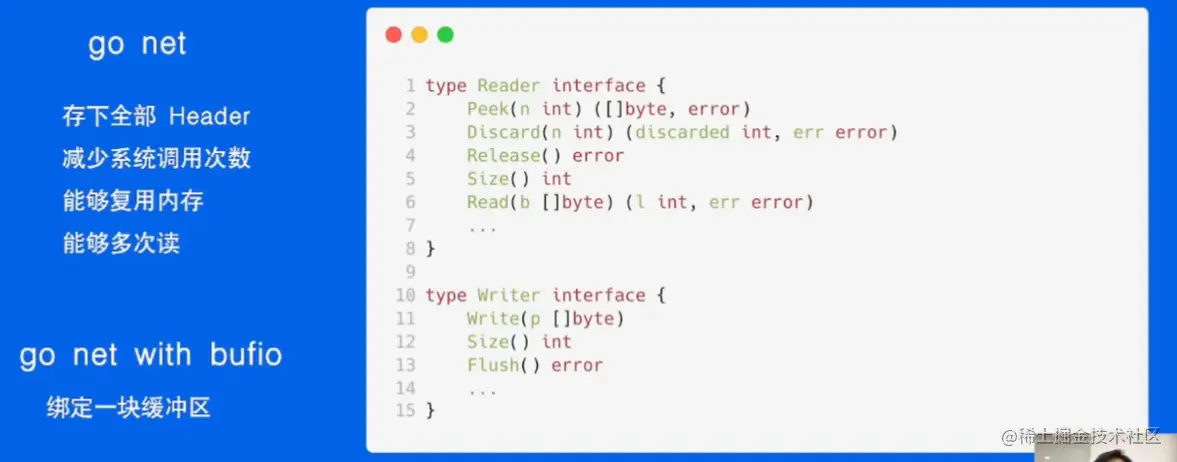

go net问题

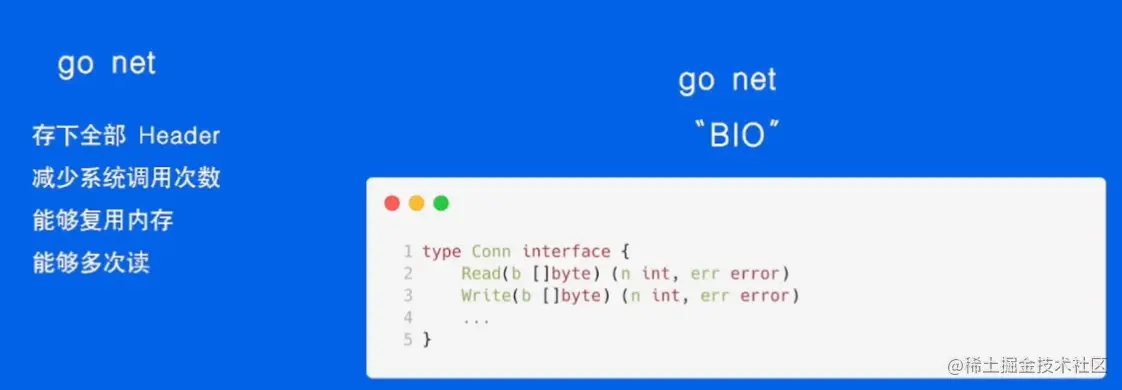

image-20230603165101198.png 优化

image-20230603165131109.png 大部分包都是在4k以下的

netpoll 问题

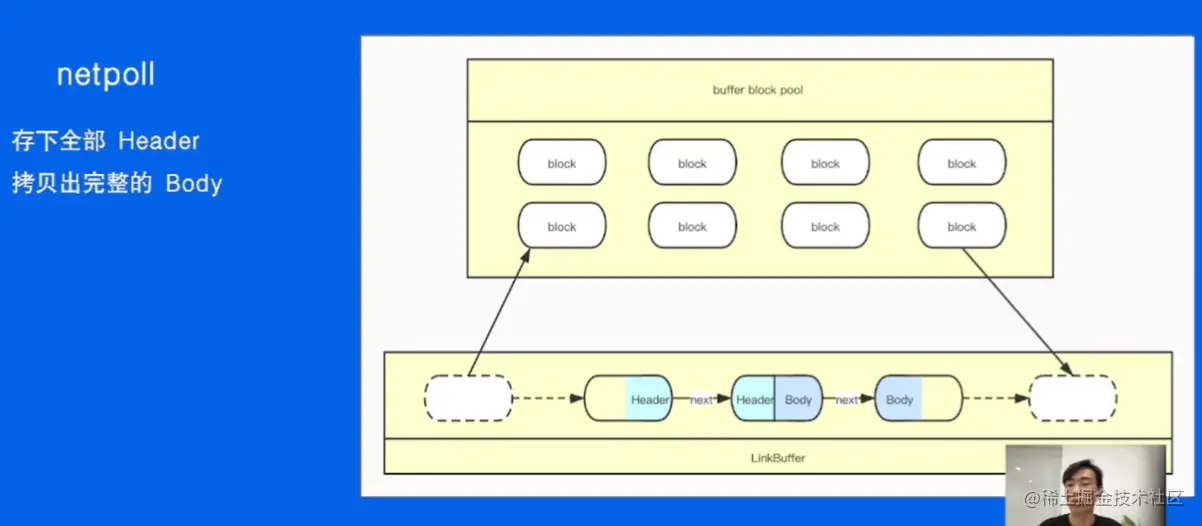

image-20230603165402951.png 采用链表的方式，实现buffer的无锁化，但是链表可能会导致跨节点的问题，如图header和body都不在同一个节点上，想要进行完整解析的话 需要先将两个header拼接并拷贝到一个完整的内存中才能解析

解决

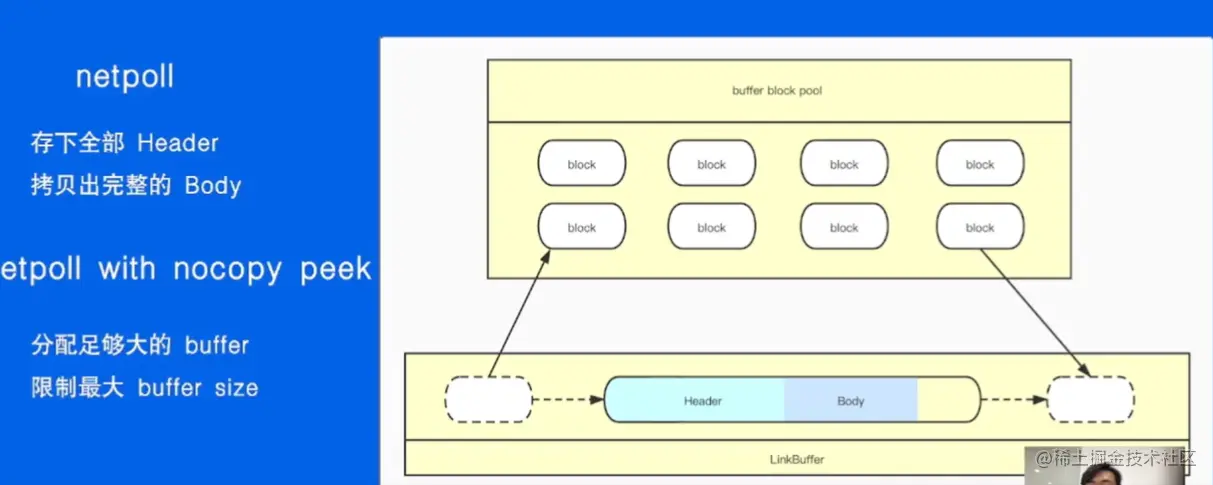

image-20230603165858248.png 比较


协议优化

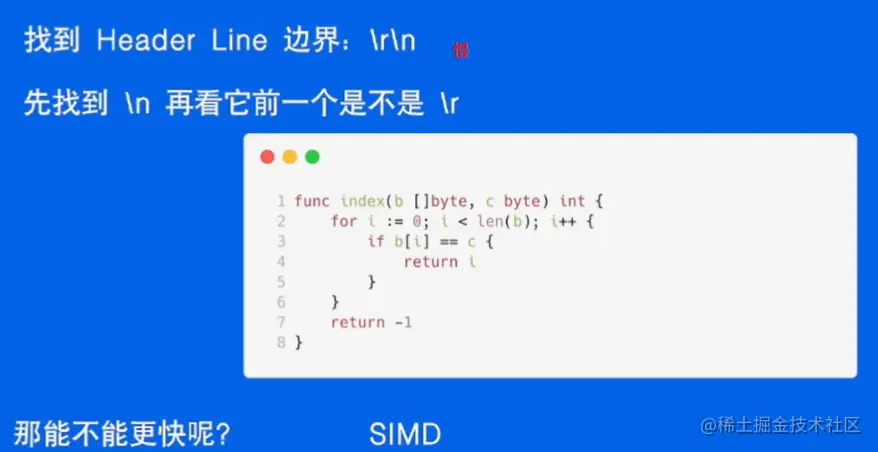

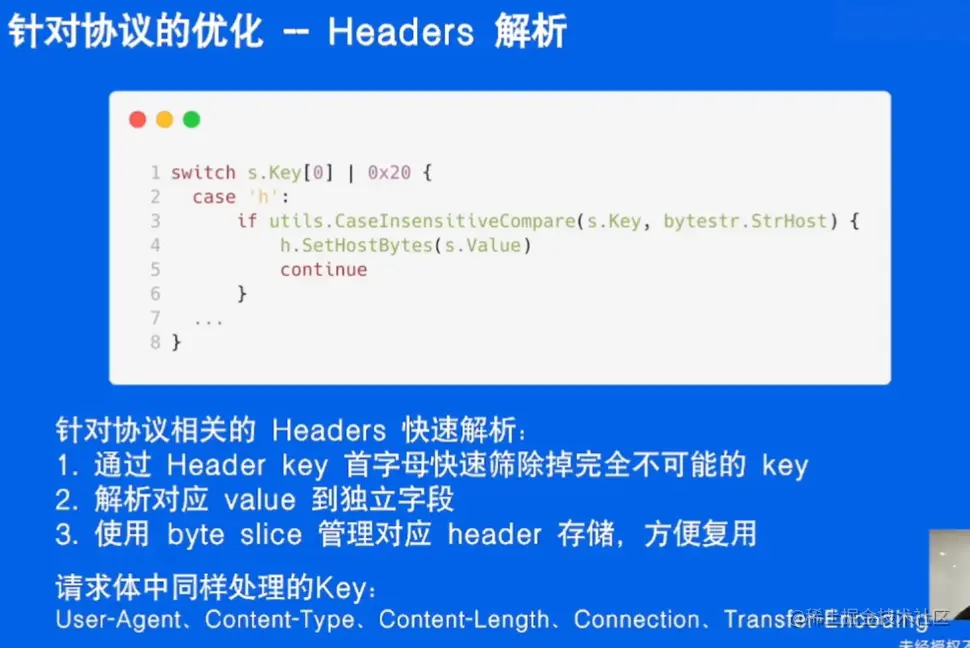

header解析

image-20230603170404624.png 可以使用SIMD进行加速优化， SIMD 的全称是 Single Instruction Multiple Data,中文名“单指令多数据”。顾名思义,一条指令处理多个数据。

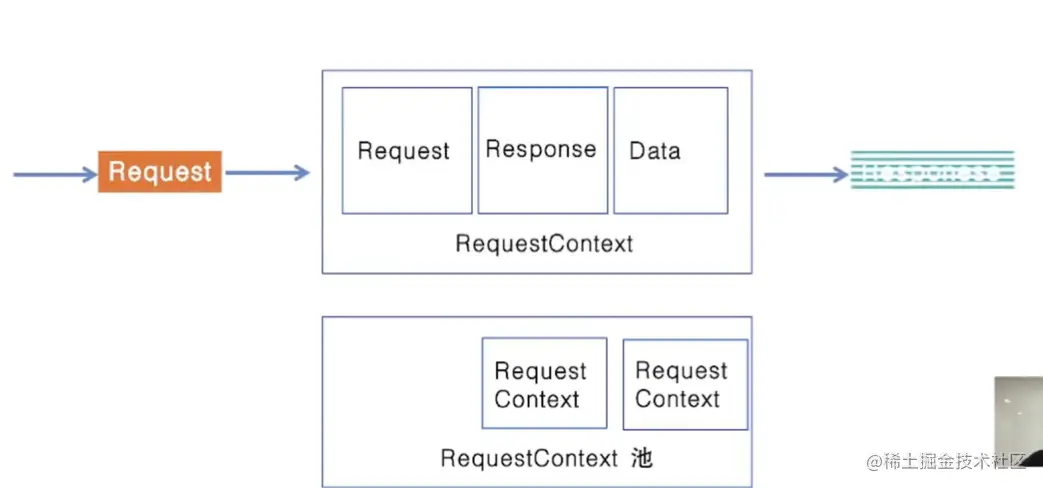

热点资源池化

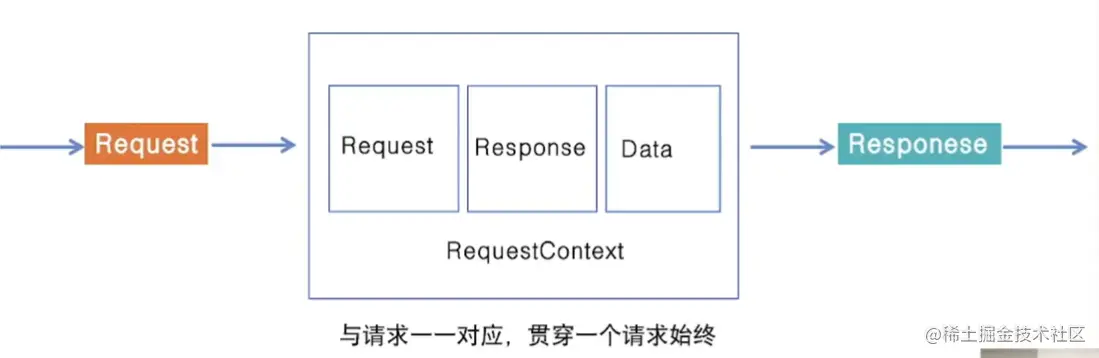

image-20230603170629120.png 如果对每一个请求有一个一个requestcontext，那么压力比较大

所以维护了一个requestcontext池 有一个请求就从池中拿出来一个requestcontext


image-20230603170842454.png 将requestcontext放回尺子中 会有一些复杂的reset操作，因为需要进行复用

如果reset超出声明周期的话 可能会带来数据不一致的问题
