一、前言
初始化完servicemanager之后，那么我们就可以往里面注册我们的Service了，对一些系统Service来说，它们提供了普通的Android应用赖以实现的接口，所以需要在系统启动之后就注册到servicemanager里，那么就有两个问题需要搞清楚：
- 1、
servicemanager的引用如何拿到？ - 2、注册
Service如何进行？
本篇我们就以这两个问题展开，我们使用SurfaceFlinger作为切入点，虽然分析AIDL与Java层Service层绑定也能做到同样的效果，但SurfaceFlinger作为native层的Service，与servicemanager的距离更近，我们需要转换的次数更少。
二、 Client进程-addService
SurfaceFlinger的入口在frameworks\native\services\surfaceflinger\main_surfaceflinger.cpp，同样是main函数：
int main(int, char**) {
//设置最大线程数量
ProcessState::self()->setThreadPoolMaxThreadCount(4);
//开启线程
sp<ProcessState> ps(ProcessState::self());
ps->startThreadPool();
//创建SurfaceFlinger对象
sp<SurfaceFlinger> flinger = surfaceflinger::createSurfaceFlinger();
flinger->init();
//执行addService
sp<IServiceManager> sm(defaultServiceManager());
sm->addService(String16(SurfaceFlinger::getServiceName()), flinger, false,
IServiceManager::DUMP_FLAG_PRIORITY_CRITICAL | IServiceManager::DUMP_FLAG_PROTO)
//启动SurfaceFlinger的消息队列
flinger->run();
return 0;
}
可以看到是通过defaultServiceManager拿到了IServiceManager对象：
2.1 Client进程-获取servicemanager
frameworks\native\libs\binder\IServiceManager.cpp
using AidlServiceManager = android::os::IServiceManager;
sp<IServiceManager> defaultServiceManager()
{
std::call_once(gSmOnce, []() {
sp<AidlServiceManager> sm = nullptr;
while (sm == nullptr) {
//getContextObject
sm = interface_cast<AidlServiceManager>(ProcessState::self()->getContextObject(nullptr));
if (sm == nullptr) {
ALOGE("Waiting 1s on context object on %s.", ProcessState::self()->getDriverName().c_str());
sleep(1);
}
}
//新建ServiceManagerShim对象
gDefaultServiceManager = sp<ServiceManagerShim>::make(sm);
});
return gDefaultServiceManager;
}
该方法内部只执行一次，首先是从ProcessState中获取getContextObject，如果没获取到的话，sleep 1s再次获取，获取到之后，新建ServiceManagerShim对象。
这段代码有三个要素：
- 1、
ProcessState::self()->getContextObject - 2、
interface_cast - 3、
ServiceManagerShim对象
我们依次看一下：
2.1.1 Client进程-获取ProcessState-getContextObject
frameworks\native\libs\binder\ProcessState.cpp
ProcessState我们知道是单例，一个进程中存在一个对象，直接看getContextObject方法：
sp<IBinder> ProcessState::getContextObject(const sp<IBinder>& /*caller*/)
{
sp<IBinder> context = getStrongProxyForHandle(0);
return context;
}
直接调用getStrongProxyForHandle，参数为0：
sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
sp<IBinder> result;
handle_entry* e = lookupHandleLocked(handle);
if (e != nullptr) {
IBinder* b = e->binder;
if (b == nullptr || !e->refs->attemptIncWeak(this)) {
//!! handle为0的情况
if (handle == 0) {
IPCThreadState* ipc = IPCThreadState::self();
Parcel data;
//ping一下，看下对方是否还活着
status_t status = ipc->transact(
0, IBinder::PING_TRANSACTION, data, nullptr, 0);
if (status == DEAD_OBJECT)
return nullptr;
}
//创建BpBinder对象，handle为0
sp<BpBinder> b = BpBinder::create(handle);
e->binder = b.get();
if (b) e->refs = b->getWeakRefs();
result = b;
} else {
result.force_set(b);
e->refs->decWeak(this);
}
}
return result;
}
这里直接create了一个BpBinder，参数为0，然后将其直接作为IBinder返回，BpBinder是远端对象在当前进程的代理，当handle为0的时候，代表的正是servicemanager。
frameworks\native\libs\binder\BpBinder.cpp
class BpBinder : public IBinder
sp<BpBinder> BpBinder::create(const sp<RpcSession>& session, const RpcAddress& address) {
return sp<BpBinder>::make(RpcHandle{session, address});
}
BpBinder::BpBinder(Handle&& handle)
: mStability(0),
mHandle(handle),
mAlive(true),
mObitsSent(false),
mObituaries(nullptr),
mTrackedUid(-1) {
extendObjectLifetime(OBJECT_LIFETIME_WEAK);
}
BpBinder继承自IBinder，创建过程没有太多花里胡哨的东西。
那么就代表着，我们的getContextObject最终返回了BpBinder(0)。
2.1.2 Client进程-接口转换之interface_cast
frameworks\native\include\binder\IInterface.h
template<typename INTERFACE>
inline sp<INTERFACE> interface_cast(const sp<IBinder>& obj)
{
return INTERFACE::asInterface(obj);
}
这是一个模板函数，调用INTERFACE的asInterface函数，INTERFACE是AidlServiceManager，而AidlServiceManager只是android::os::IServiceManager的别名，我们在代码里面直接搜索这个类是搜不到的，这是因为从Android12开始，android::os::IServiceManager开始使用AIDL来实现，路径是frameworks/native/libs/binder/aidl/android/os/IServiceManager.aidl，最终编译完的代码在out/soong/.intermediates/frameworks/native/libs/binder/libbinder/android_native_bridge_arm64_armv8-a_shared/gen/aidl/android/os/IServiceManager.cpp。
我们在生成的代码中可以看到两个宏：
DECLARE_META_INTERFACE(ServiceManager);
DO_NOT_DIRECTLY_USE_ME_IMPLEMENT_META_INTERFACE(ServiceManager, "android.os.IServiceManager");
这两个宏的定义为：
#define DECLARE_META_INTERFACE(INTERFACE) \
public: \
static const ::android::String16 descriptor; \
static ::android::sp<I##INTERFACE> asInterface( \
const ::android::sp<::android::IBinder>& obj); \
virtual const ::android::String16& getInterfaceDescriptor() const; \
I##INTERFACE(); \
virtual ~I##INTERFACE(); \
static bool setDefaultImpl(std::unique_ptr<I##INTERFACE> impl); \
static const std::unique_ptr<I##INTERFACE>& getDefaultImpl(); \
private: \
static std::unique_ptr<I##INTERFACE> default_impl; \
public:
#define DO_NOT_DIRECTLY_USE_ME_IMPLEMENT_META_INTERFACE(INTERFACE, NAME)\
const ::android::StaticString16 \
I##INTERFACE##_descriptor_static_str16(__IINTF_CONCAT(u, NAME));\
const ::android::String16 I##INTERFACE::descriptor( \
I##INTERFACE##_descriptor_static_str16); \
const ::android::String16& \
I##INTERFACE::getInterfaceDescriptor() const { \
return I##INTERFACE::descriptor; \
} \
::android::sp<I##INTERFACE> I##INTERFACE::asInterface( \
const ::android::sp<::android::IBinder>& obj) \
{ \
::android::sp<I##INTERFACE> intr; \
if (obj != nullptr) { \
intr = ::android::sp<I##INTERFACE>::cast( \
obj->queryLocalInterface(I##INTERFACE::descriptor)); \
if (intr == nullptr) { \
intr = ::android::sp<Bp##INTERFACE>::make(obj); \
} \
} \
return intr; \
} \
std::unique_ptr<I##INTERFACE> I##INTERFACE::default_impl; \
bool I##INTERFACE::setDefaultImpl(std::unique_ptr<I##INTERFACE> impl)\
{ \
/* Only one user of this interface can use this function */ \
/* at a time. This is a heuristic to detect if two different */ \
/* users in the same process use this function. */ \
assert(!I##INTERFACE::default_impl); \
if (impl) { \
I##INTERFACE::default_impl = std::move(impl); \
return true; \
} \
return false; \
} \
const std::unique_ptr<I##INTERFACE>& I##INTERFACE::getDefaultImpl() \
{ \
return I##INTERFACE::default_impl; \
} \
I##INTERFACE::I##INTERFACE() { } \
I##INTERFACE::~I##INTERFACE() { } \
#define CHECK_INTERFACE(interface, data, reply) \
do { \
if (!(data).checkInterface(this)) { return PERMISSION_DENIED; } \
} while (false) \
DECLARE_META_INTERFACE在.h文件中调用，代表声明这些函数，DO_NOT_DIRECTLY_USE_ME_IMPLEMENT_META_INTERFACE在.cpp文件中，代表对这些函数的实现，我们以asInterface为例，做宏展开，那么展开之后的代码是这样：
::android::sp<IServiceManager> ServiceManager::asInterface(
const ::android::sp<::android::IBinder>& obj)
{
::android::sp<IServiceManager> intr;
if (obj != nullptr) {
intr = ::android::sp<IServiceManager>::cast(
obj->queryLocalInterface(IServiceManager::descriptor));
if (intr == nullptr) {
intr = ::android::sp<BpServiceManager>::make(obj);
}
}
return intr;
}
最终返回一个BpServiceManager，那么BpServiceManager是何许人也？
2.1.3 BpServiceManager的变迁
在Android11以前，BpServiceManager是实现在/frameworks/native/libs/binder/IServiceManager.cpp里面：
class BpServiceManager : public BpInterface<IServiceManager>
在Android11及之后，IServiceManager.cpp由AIDL生成，那么BpServiceManager也在其中，除了BpServiceManager之外，还有个BnServiceManager，这两个分别是Binder的客户端代理和服务端实现，BpServiceManager中的p代表proxy，BnServiceManager中的n代表native，一般来说，Bp和Bn是成对出现的，后面涉及到别的服务，实现也比较类似。
也就是说，interface_cast方法最终返回了BpServiceManager。
2.1.4 ServiceManager的影子ServiceManagerShim
最后一步，使用上面获取到的BpServiceManager来新建一个ServiceManagerShim对象：
frameworks\native\libs\binder\IServiceManager.cpp
ServiceManagerShim::ServiceManagerShim(const sp<AidlServiceManager>& impl)
: mTheRealServiceManager(impl)
{}
构造函数中，将我们传入的BpServiceManager对象设置给了mTheRealServiceManager，从名字来看，ServiceManagerShim只是一层中介而已，最终干活的还是mTheRealServiceManager。
到此为止，defaultServiceManager拿到了结果，就是ServiceManagerShim，其中真正的对象是BpServiceManager。
2.2 ServiceManager之addService
现在我们拿到了defaultServiceManager，接下来开始执行addService:
//这里getServiceName返回“SurfaceFlinger”
sm->addService(String16(SurfaceFlinger::getServiceName()), flinger, false,
IServiceManager::DUMP_FLAG_PRIORITY_CRITICAL | IServiceManager::DUMP_FLAG_PROTO);
调用ServiceManagerShim的addService方法：
status_t ServiceManagerShim::addService(const String16& name, const sp<IBinder>& service,
bool allowIsolated, int dumpsysPriority)
{
Status status = mTheRealServiceManager->addService(
String8(name).c_str(), service, allowIsolated, dumpsysPriority);
return status.exceptionCode();
}
可以看到，这的确只是个“中介”，我们知道mTheRealServiceManager就是BpServiceManager：
::android::binder::Status BpServiceManager::addService(const ::std::string &name, const ::android::sp<::android::IBinder> &service, bool allowIsolated, int32_t dumpPriority)
{
::android::Parcel _aidl_data;
_aidl_data.markForBinder(remoteStrong());
::android::Parcel _aidl_reply;
::android::status_t _aidl_ret_status = ::android::OK;
::android::binder::Status _aidl_status;
_aidl_ret_status = _aidl_data.writeInterfaceToken(getInterfaceDescriptor());
//写入name
_aidl_ret_status = _aidl_data.writeUtf8AsUtf16(name);
//写入引用
_aidl_ret_status = _aidl_data.writeStrongBinder(service);
//实际通信
_aidl_ret_status = remote()->transact(BnServiceManager::TRANSACTION_addService, _aidl_data, &_aidl_reply, 0);
//读取返回值
_aidl_ret_status = _aidl_status.readFromParcel(_aidl_reply);
if (((_aidl_ret_status) != (::android::OK)))
{
goto _aidl_error;
}
if (!_aidl_status.isOk())
{
return _aidl_status;
}
_aidl_error:
_aidl_status.setFromStatusT(_aidl_ret_status);
return _aidl_status;
}
-
1、填充data，数据结构为
Parcel -
2、实际通信
-
3、读取返回值
数据写入中，最终要的就是写入对service的应用了，我们来看一下writeStrongBinder：
2.2.1 Client进程-writeStrongBinder写入Binder引用
status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{
return flattenBinder(val);
}
status_t Parcel::flattenBinder(const sp<IBinder>& binder)
{
flat_binder_object obj;
obj.flags = FLAT_BINDER_FLAG_ACCEPTS_FDS;
if (binder != nullptr) {
BBinder *local = binder->localBinder();
//是否为Server端
if (!local) {
BpBinder *proxy = binder->remoteBinder();
const int32_t handle = proxy ? proxy->getPrivateAccessorForId().binderHandle() : 0;
obj.hdr.type = BINDER_TYPE_HANDLE;
obj.binder = 0; /* Don't pass uninitialized stack data to a remote process */
obj.handle = handle;
obj.cookie = 0;
} else {
obj.hdr.type = BINDER_TYPE_BINDER;
obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());
obj.cookie = reinterpret_cast<uintptr_t>(local);
}
} else {
obj.hdr.type = BINDER_TYPE_BINDER;
obj.binder = 0;
obj.cookie = 0;
}
obj.flags |= schedBits;
status_t status = writeObject(obj, false);
if (status != OK) return status;
}
flattenBinder方法，对Client端和Server端表现不同，如果是Client端，通信的的代表是BpBinder，通过remoteBinder获得，如果是Server端，通信的代表是BBinder，通过localBinder获得，也就是Server本身。我们这里是Server端，所以localBinder不为空，然后将获取到的local及其弱引用的地址写入binder与cookie字段中。
2.2.2 Client进程-事务处理-transact
_aidl_ret_status = remote()->transact(BnServiceManager::TRANSACTION_addService, _aidl_data, &_aidl_reply, 0);
这里的remote()就是我们传入的BpBinder(0)，进入transact方法：
status_t BpBinder::transact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
if (mAlive) {
flags = flags & ~FLAG_PRIVATE_VENDOR;
status_t status;
if (CC_UNLIKELY(isRpcBinder())) {
status = rpcSession()->transact(rpcAddress(), code, data, reply, flags);
} else {
//调用IPCThreadState的transact()
status = IPCThreadState::self()->transact(binderHandle(), code, data, reply, flags);
}
if (status == DEAD_OBJECT) mAlive = 0;
return status;
}
return DEAD_OBJECT;
}
可以看到，直接将行为委托给了IPCThreadState:
status_t IPCThreadState::transact(int32_t handle,
uint32_t code, const Parcel& data,
Parcel* reply, uint32_t flags)
{
status_t err;
flags |= TF_ACCEPT_FDS;
//准备需要通信的数据
err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, nullptr);
if ((flags & TF_ONE_WAY) == 0) {
if (reply) {
//等待结果
err = waitForResponse(reply);
} else {
Parcel fakeReply;
//如果不需要返回值，也需要构造一个虚假的reply，以同步执行
err = waitForResponse(&fakeReply);
}
} else {
//异步执行
err = waitForResponse(nullptr, nullptr);
}
return err;
}
先准备需要通信的数据，然后等待数据的返回，这里听名字好像有点奇怪，怎么我还没开始通信，就等待数据返回了？其实答案就在waitForResponse中，我们来先看下writeTransactionData的实现：

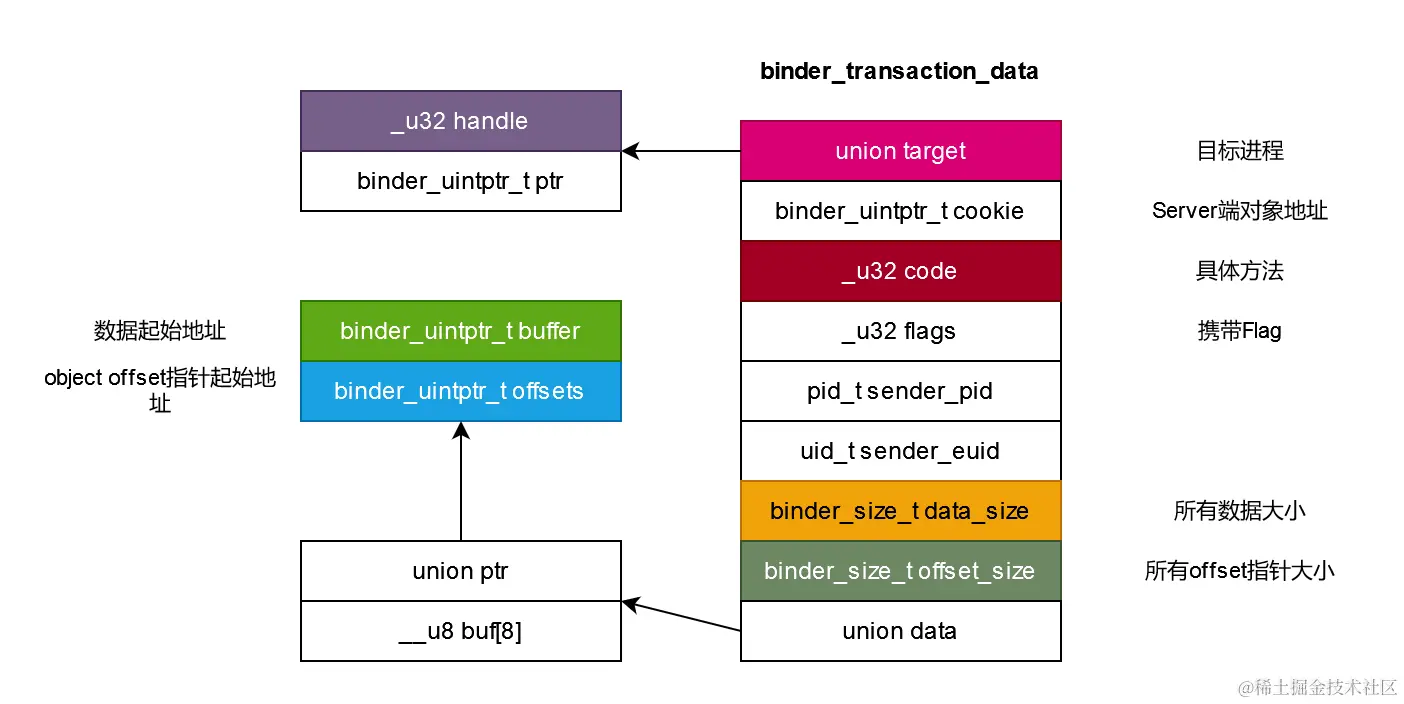

2.2.3 Client进程-通信事务binder_transaction_data写入
status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,
int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{
binder_transaction_data tr;
tr.target.ptr = 0; /* Don't pass uninitialized stack data to a remote process */
tr.target.handle = handle;
tr.code = code;
tr.flags = binderFlags;
tr.cookie = 0;
tr.sender_pid = 0;
tr.sender_euid = 0;
const status_t err = data.errorCheck();
//max(mDataSize,mDataPos)
tr.data_size = data.ipcDataSize();
//mData指针
tr.data.ptr.buffer = data.ipcData();
//所有指针加起来的尺寸
tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);
//mObjects指针
tr.data.ptr.offsets = data.ipcObjects();
mOut.writeInt32(cmd);
mOut.write(&tr, sizeof(tr));
return NO_ERROR;
}
这里引入了一个binder_transaction_data数据结构，是定义在kernel里面的，是与驱动层通信使用的数据结构，代表一次通信事务，写入了mOut中，我们在后面也能看到它。
图2.1 - binder_transaction_data的基本结构
接下来进入waitForResponse：
2.2.3 Client进程-准备与driver交互-waitForResponse
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
uint32_t cmd;
int32_t err;
while (1) {
//与驱动进行交互
if ((err=talkWithDriver()) < NO_ERROR) break;
if (mIn.dataAvail() == 0) continue;
cmd = (uint32_t)mIn.readInt32();
switch (cmd) {
//...
default:
err = executeCommand(cmd);
if (err != NO_ERROR) goto finish;
break;
}
}
return err;
}
这是一个while循环，在循环中首先与驱动进行通信。（方法名其实有点迷惑）talkWithDriver顾名思义，就是与Binder驱动进行通信：
2.2.4 Client进程-真正与driver通信-talkWithDriver
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
binder_write_read bwr;
//读缓冲区是否有数据
const bool needRead = mIn.dataPosition() >= mIn.dataSize();
//写缓冲区数据大小
const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;
bwr.write_size = outAvail;
bwr.write_buffer = (uintptr_t)mOut.data();
if (doReceive && needRead) {
bwr.read_size = mIn.dataCapacity();
bwr.read_buffer = (uintptr_t)mIn.data();
} else {
bwr.read_size = 0;
bwr.read_buffer = 0;
}
//既不需要读，也不需要写
if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;
status_t err;
do {
//系统调用，参数是bwr的引用
if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
err = NO_ERROR;
else
err = -errno;
} while (err == -EINTR);
return err;
}
这里引入了一个叫做binder_write_read的数据结构，是Binder驱动与应用层之间通信的主要数据结构。这里mIn代表的是输入的数据，也就是需要读取出来的数据，mOut代表需要写入的数据，我们现在是写入操作，mOut不为空。

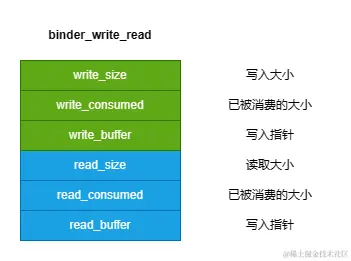

图2.2 - binder_write_read的结构
2.2.5 切换内核态-binder_ioctl_write_read
Kernel\drivers\android\binder.c
我们已经分析过Binder驱动的初始化，当应用层通过ioctl系统调用进入驱动之后，由binder_ioctl来承接后续操作，我们的cmd是BINDER_WRITE_READ，所以进入binder_ioctl_write_read方法：
static int binder_ioctl_write_read(struct file *filp,
unsigned int cmd, unsigned long arg,
struct binder_thread *thread)
{
int ret = 0;
struct binder_proc *proc = filp->private_data;
void __user *ubuf = (void __user *)arg;
struct binder_write_read bwr;
//从用户进程拷贝binder_write_read数据结构
if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {
ret = -EFAULT;
goto out;
}
//写操作
if (bwr.write_size > 0) {
ret = binder_thread_write(proc, thread,
bwr.write_buffer,
bwr.write_size,
&bwr.write_consumed);
}
//读操作
if (bwr.read_size > 0) {
ret = binder_thread_read(proc, thread, bwr.read_buffer,
bwr.read_size,
&bwr.read_consumed,
filp->f_flags & O_NONBLOCK);
if (!binder_worklist_empty_ilocked(&proc->todo))
binder_wakeup_proc_ilocked(proc);
}
//写回给用户态
if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
ret = -EFAULT;
goto out;
}
return ret;
}
-
1、首先从用户进程拷贝
binder_write_read数据结构，我们通常说Binder只发生了“一次拷贝”，难道就是这次？其实不是，因为binder_write_read只包含了一些size与ptr，拷贝不是一件太耗时的操作，普遍意义上指的“一次拷贝”都指的是数据的拷贝，这个我们后面再展开。所以严格意义上说，Binder也并不是“一次拷贝” -
2、如果写入的数据不为空，执行写操作
-
3、如果读取的数据不为空，执行读操作
由于我们目前主要关心数据的写操作，所以看binder_thread_write：
2.2.6 内核态-binder写入-binder_thread_write
Kernel\drivers\android\binder.c
static int binder_thread_write(struct binder_proc *proc,
struct binder_thread *thread,
binder_uintptr_t binder_buffer, size_t size,
binder_size_t *consumed)
{
uint32_t cmd;
struct binder_context *context = proc->context;
void __user *buffer = (void __user *)(uintptr_t)binder_buffer;
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
while (ptr < end && thread->return_error.cmd == BR_OK) {
int ret;
if (get_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
switch (cmd) {
case BC_TRANSACTION:
case BC_REPLY: {
struct binder_transaction_data tr;
//从用户进程读取binder_transaction_data
if (copy_from_user(&tr, ptr, sizeof(tr)))
return -EFAULT;
ptr += sizeof(tr);
binder_transaction(proc, thread, &tr,
cmd == BC_REPLY, 0);
break;
}
*consumed = ptr - buffer;
}
}
return 0;
}
这其实是一个非常长的函数，但是我们在mOut中写的cmd是BC_TRANSACTION，所以只关注这块逻辑。
先从用户空间将binder_transaction_data拷贝到内核空间，然后执行binder_transaction:
2.2.7 内核态-binder事务处理-binder_transaction
static void binder_transaction(struct binder_proc *proc,
struct binder_thread *thread,
struct binder_transaction_data *tr, int reply,
binder_size_t extra_buffers_size)
{
int ret;
struct binder_transaction *t;
struct binder_work *w;
struct binder_work *tcomplete;
binder_size_t buffer_offset = 0;
binder_size_t off_start_offset, off_end_offset;
binder_size_t off_min;
binder_size_t sg_buf_offset, sg_buf_end_offset;
struct binder_proc *target_proc = NULL;
struct binder_thread *target_thread = NULL;
struct binder_node *target_node = NULL;
struct binder_transaction *in_reply_to = NULL;
uint32_t return_error = 0;
struct binder_context *context = proc->context;
char *secctx = NULL;
u32 secctx_sz = 0;
if (reply) {
//...
} else {
//此时我们作为ServiceManager，handle为0
if (tr->target.handle) {
//...
} else {
//走这里
target_node = context->binder_context_mgr_node;
if (target_node)
//node和proc临时引用+1，对target_proc赋值
target_node = binder_get_node_refs_for_txn(
target_node, &target_proc,
&return_error);
}
//取还没来得及执行的任务，这里假设为空
w = list_first_entry_or_null(&thread->todo,
struct binder_work, entry);
}
if (target_thread)
e->to_thread = target_thread->pid;
e->to_proc = target_proc->pid;
t = kzalloc(sizeof(*t), GFP_KERNEL);
INIT_LIST_HEAD(&t->fd_fixups);
tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
if (!reply && !(tr->flags & TF_ONE_WAY))
//标记binder事务的来源，后面reply的时候会从这里回来
t->from = thread;
else
t->from = NULL;
t->sender_euid = task_euid(proc->tsk);
t->to_proc = target_proc;
t->to_thread = target_thread;
t->code = tr->code;
t->flags = tr->flags;
//...
//在target端申请一块Buffer，并分配物理页面，此时在内核空间，mDatas和mObject的数据结构是连在一起的
//和著名的“一次拷贝”有关，我们另起一篇文章来分析
t->buffer = binder_alloc_new_buf(&target_proc->alloc, tr->data_size,
tr->offsets_size, extra_buffers_size,
!reply && (t->flags & TF_ONE_WAY), current->tgid);
t->buffer->debug_id = t->debug_id;
t->buffer->transaction = t;
t->buffer->target_node = target_node;
t->buffer->clear_on_free = !!(t->flags & TF_CLEAR_BUF);
//这两次拷贝用户进程数据，重要程度五颗星！
//拷贝Data数据
if (binder_alloc_copy_user_to_buffer(
&target_proc->alloc,
t->buffer, 0,
(const void __user *)
(uintptr_t)tr->data.ptr.buffer,
tr->data_size)) {
//error
}
//拷贝偏移量
if (binder_alloc_copy_user_to_buffer(
&target_proc->alloc,
t->buffer,
ALIGN(tr->data_size, sizeof(void *)),
(const void __user *)
(uintptr_t)tr->data.ptr.offsets,
tr->offsets_size)) {
//error
}
//获取offset
off_start_offset = ALIGN(tr->data_size, sizeof(void *));
buffer_offset = off_start_offset;
off_end_offset = off_start_offset + tr->offsets_size;
sg_buf_offset = ALIGN(off_end_offset, sizeof(void *));
sg_buf_end_offset = sg_buf_offset + extra_buffers_size -
ALIGN(secctx_sz, sizeof(u64));
off_min = 0;
//根据offset来切分data。
for (buffer_offset = off_start_offset; buffer_offset < off_end_offset;
buffer_offset += sizeof(binder_size_t)) {
struct binder_object_header *hdr;
size_t object_size;
struct binder_object object;
binder_size_t object_offset;
//从刚才的Binder_buffer中读取object，并存到object_offset中
if (binder_alloc_copy_from_buffer(&target_proc->alloc,
&object_offset,
t->buffer,
buffer_offset,
sizeof(object_offset))) {
}
object_size = binder_get_object(target_proc, t->buffer,
object_offset, &object);
hdr = &object.hdr;
off_min = object_offset + object_size;
//此时type为BINDER_TYPE_BINDER，见'writeStrongBinder'
switch (hdr->type) {
case BINDER_TYPE_BINDER:
case BINDER_TYPE_WEAK_BINDER: {
struct flat_binder_object *fp;
//从hdr中获取fp
fp = to_flat_binder_object(hdr);
//赋值fp，给handle赋值
ret = binder_translate_binder(fp, t, thread);
if (ret < 0 ||
//copy flat_binder_object对象，也就是Binder对象到target进程
binder_alloc_copy_to_buffer(&target_proc->alloc,
t->buffer,
object_offset,
fp, sizeof(*fp))) {
//error
}
} break;
}
}
//如果不需要返回值，那么这次调用就可以结束了，Binder最终将其转换为BR_TRANSACTION_COMPLETE，IPCThreadState可以感知并作出改动
if (t->buffer->oneway_spam_suspect)
tcomplete->type = BINDER_WORK_TRANSACTION_ONEWAY_SPAM_SUSPECT;
else
tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
//后文会用到
t->work.type = BINDER_WORK_TRANSACTION;
if (reply) {
//...
} else if (!(t->flags & TF_ONE_WAY)) {
//带oneway的情况
} else {
//默认情况
//添加tcomplete到工作list，也就是上面所说的情况
binder_enqueue_thread_work(thread, tcomplete);
//唤醒对端
return_error = binder_proc_transaction(t, target_proc, NULL);
}
return;
}
如果该次请求不需要返回值，也不需要等待，那么这次调用可以立即结束，binder驱动会发出一个BR_TRANSACTION_COMPLETE事件，当IPCThreadState感知到该事件时，就可以正常结束。
这里面还涉及到一个很重要的方法binder_proc_transaction:
static int binder_proc_transaction(struct binder_transaction *t,
struct binder_proc *proc,
struct binder_thread *thread)
{
struct binder_node *node = t->buffer->target_node;
struct binder_priority node_prio;
bool pending_async = false;
if (!thread && !pending_async)
thread = binder_select_thread_ilocked(proc);
//添加到工作list
if (thread) {
binder_transaction_priority(thread->task, t, node_prio,
node->inherit_rt);
binder_enqueue_thread_work_ilocked(thread, &t->work);
} else if (!pending_async) {
//如果没有线程，添加到todo列表
binder_enqueue_work_ilocked(&t->work, &proc->todo);
} else {
//如果不需要同步，添加到异步todo列表
binder_enqueue_work_ilocked(&t->work, &node->async_todo);
}
//唤醒线程(epoll机制)
if (!pending_async)
binder_wakeup_thread_ilocked(proc, thread, !oneway /* sync */);
return 0;
}
该方法会唤醒对端的线程，从而使得对方进程开始处理数据，这里的对端进程也就是service_manager。
binder_transaction是一个非常长，且至关重要的函数，里面做了很多事情，总结下来就是：
- 1、先获取目标
binder_node，也就是目标进程的binder节点，我们这里是service_manager，所以直接从binder_context_mgr_node中获取 - 2、初始化
binder_transaction，申请一块buffer并为其分配物理页面 - 3、拷贝用户进程的数据到内核空间
- 4、当类型为
BINDER_TYPE_BINDER时，对flat_binder_object的handle赋值 - 5、将
Parcel中的object拷贝到对应进程的对应偏移量上去 - 6、将此任务添加到待处理队列中
- 7、唤醒对端线程
到这里，我们完成了用户进程数据拷贝到内核的过程，也就是传说中的"一次拷贝"。我们思考一下，如果想要对端进程来处理这个数据，应该怎么处理呢？
- a.由内核直接通知对端进程
- b.对端进程使用消息循环，如果消息来临时，将循环线程唤醒（
epoll机制）
在Binder的实现中，正是以消息循环来实现的，那么，在Server端就存在着一个消息循环，此时我们的Server正是ServiceManager，我们在servicemanager的初始化一节中，我们提到，在收到唤醒的信号之后，最终代码执行到IPCThreadState::handlePolledCommands方法中，我们从这里接着继续分析：
三、Server进程-service_manager的处理逻辑
3.1 Server进程-消息循环的处理-handlePolledCommands
status_t IPCThreadState::handlePolledCommands()
{
status_t result;
do {
result = getAndExecuteCommand();
} while (mIn.dataPosition() < mIn.dataSize());
processPendingDerefs();
//如果还有数据没写入的，做一次刷新
flushCommands();
return result;
}
我们主要看getAndExecuteCommand方法：
status_t IPCThreadState::getAndExecuteCommand()
{
status_t result;
int32_t cmd;
//与Driver通信
result = talkWithDriver();
if (result >= NO_ERROR) {
size_t IN = mIn.dataAvail();
if (IN < sizeof(int32_t)) return result;
cmd = mIn.readInt32();
mProcess->mExecutingThreadsCount++;
if (mProcess->mExecutingThreadsCount >= mProcess->mMaxThreads &&
mProcess->mStarvationStartTimeMs == 0) {
mProcess->mStarvationStartTimeMs = uptimeMillis();
}
//拿到cmd之后，执行相应的逻辑
result = executeCommand(cmd);
mProcess->mExecutingThreadsCount--;
if (mProcess->mExecutingThreadsCount < mProcess->mMaxThreads &&
mProcess->mStarvationStartTimeMs != 0) {
int64_t starvationTimeMs = uptimeMillis() - mProcess->mStarvationStartTimeMs;
mProcess->mStarvationStartTimeMs = 0;
}
}
return result;
}
依然是与Driver进行通信，但是此时我们是read，而不是write了，看下talkWithDriver中read的逻辑：
3.1.1 Server进程-talkWithDriver中的read
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
binder_write_read bwr;
// Is the read buffer empty?
const bool needRead = mIn.dataPosition() >= mIn.dataSize();
if (doReceive && needRead) {
bwr.read_size = mIn.dataCapacity();
bwr.read_buffer = (uintptr_t)mIn.data();
}
bwr.write_consumed = 0;
bwr.read_consumed = 0;
status_t err;
do {
if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
err = NO_ERROR;
if (mProcess->mDriverFD < 0) {
err = -EBADF;
}
} while (err == -EINTR);
if (err >= NO_ERROR) {
if (bwr.read_consumed > 0) {
mIn.setDataSize(bwr.read_consumed);
mIn.setDataPosition(0);
}
return NO_ERROR;
}
return err;
}
talkWithDriver在read过程中，使用到的主要是mIn，构造binder_write_read的时候，将mIn的mData，也就是用户空间地址的起始位置，设置给read_buffer，然后进入驱动层：
主要流程我们上文已经分析过了，这里直切主题，直接进入binder_thread_read方法：
3.1.2 切换内核态-binder_thread_read
static int binder_thread_read(struct binder_proc *proc,
struct binder_thread *thread,
binder_uintptr_t binder_buffer, size_t size,
binder_size_t *consumed, int non_block)
{
void __user *buffer = (void __user *)(uintptr_t)binder_buffer;
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
int ret = 0;
int wait_for_proc_work;
//第一次读取，写入BR_NOOP flag
if (*consumed == 0) {
if (put_user(BR_NOOP, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
}
retry:
wait_for_proc_work = binder_available_for_proc_work_ilocked(thread);
thread->looper |= BINDER_LOOPER_STATE_WAITING;
if (non_block) {
if (!binder_has_work(thread, wait_for_proc_work))
ret = -EAGAIN;
} else {
ret = binder_wait_for_work(thread, wait_for_proc_work);
}
thread->looper &= ~BINDER_LOOPER_STATE_WAITING;
if (ret)
return ret;
while (1) {
uint32_t cmd;
struct binder_transaction_data_secctx tr;
struct binder_transaction_data *trd = &tr.transaction_data;
struct binder_work *w = NULL;
struct list_head *list = NULL;
struct binder_transaction *t = NULL;
struct binder_thread *t_from;
size_t trsize = sizeof(*trd);
if (!binder_worklist_empty_ilocked(&thread->todo))
list = &thread->todo;
else if (!binder_worklist_empty_ilocked(&proc->todo) &&
wait_for_proc_work)
list = &proc->todo;
else {
/* no data added */
if (ptr - buffer == 4 && !thread->looper_need_return)
goto retry;
break;
}
if (end - ptr < sizeof(tr) + 4) {
break;
}
//任务出队
w = binder_dequeue_work_head_ilocked(list);
if (binder_worklist_empty_ilocked(&thread->todo))
thread->process_todo = false;
switch (w->type) {
case BINDER_WORK_TRANSACTION: {
//根据binder_work获取binder_transaction
t = container_of(w, struct binder_transaction, work);
} break;
}
//target_node为ServiceManager
//对transaction_data的target以及cookie等赋值
if (t->buffer->target_node) {
struct binder_node *target_node = t->buffer->target_node;
struct binder_priority node_prio;
trd->target.ptr = target_node->ptr;
trd->cookie = target_node->cookie;
node_prio.sched_policy = target_node->sced_policy;
node_prio.prio = target_node->min_priority;
binder_transaction_priority(current, t, node_prio,
target_node->inherit_rt);
cmd = BR_TRANSACTION;
} else {
//...
}
trd->code = t->code;
trd->flags = t->flags;
trd->sender_euid = from_kuid(current_user_ns(), t->sender_euid);
t_from = binder_get_txn_from(t);
if (t_from) {
struct task_struct *sender = t_from->proc->tsk;
trd->sender_pid =
task_tgid_nr_ns(sender,
task_active_pid_ns(current));
} else {
trd->sender_pid = 0;
}
//...
//对trd赋值，正是在binder_transaction中设置的值
trd->data_size = t->buffer->data_size;
trd->offsets_size = t->buffer->offsets_size;
trd->data.ptr.buffer = (uintptr_t)t->buffer->user_data;
trd->data.ptr.offsets = trd->data.ptr.buffer +
ALIGN(t->buffer->data_size,
sizeof(void *));
tr.secctx = t->security_ctx;
//将cmd写入用户空间，此时cmd为BR_TRANSACTION
if (put_user(cmd, (uint32_t __user *)ptr)) {
//...
}
ptr += sizeof(uint32_t);
//将tr写入用户空间，tr是binder_transaction_data的一层包装
//binder_transaction_data中包含了用户空间buffer的地址
if (copy_to_user(ptr, &tr, trsize)) {
//...
}
ptr += trsize;
if (t_from)
binder_thread_dec_tmpref(t_from);
t->buffer->allow_user_free = 1;
break;
}
done:
*consumed = ptr - buffer;
//...
return 0;
}
binder_thread_read中依然做了很多事情，但是由于篇幅问题，我们在讲普通binder通信时来讲这块内容。
结果是我们拿到对端写入的数据，并可以返回用户态了。
3.1.3 切换用户态-回到getAndExecuteCommand
在getAndExecuteCommand方法中，先读取cmd，然后根据cmd，进行下一步的操作，进入executeCommand：
status_t IPCThreadState::executeCommand(int32_t cmd)
{
BBinder* obj;
RefBase::weakref_type* refs;
status_t result = NO_ERROR;
switch ((uint32_t)cmd) {
case BR_TRANSACTION_SEC_CTX:
case BR_TRANSACTION:
{
binder_transaction_data_secctx tr_secctx;
binder_transaction_data& tr = tr_secctx.transaction_data;
//读取binder_transaction_data_secctx数据
if (cmd == (int) BR_TRANSACTION_SEC_CTX) {
result = mIn.read(&tr_secctx, sizeof(tr_secctx));
} else {
result = mIn.read(&tr, sizeof(tr));
tr_secctx.secctx = 0;
}
Parcel buffer;
//转换为Parcel对象
buffer.ipcSetDataReference(
reinterpret_cast<const uint8_t*>(tr.data.ptr.buffer),
tr.data_size,
reinterpret_cast<const binder_size_t*>(tr.data.ptr.offsets),
tr.offsets_size/sizeof(binder_size_t), freeBuffer);
//...
Parcel reply;
status_t error;
if (tr.target.ptr) {
//试图拿到目标target对应的BBinder对象，然后执行transact
if (reinterpret_cast<RefBase::weakref_type*>(
tr.target.ptr)->attemptIncStrong(this)) {
error = reinterpret_cast<BBinder*>(tr.cookie)->transact(tr.code, buffer
&reply, tr.flags);
reinterpret_cast<BBinder*>(tr.cookie)->decStrong(this);
} else {
error = UNKNOWN_TRANSACTION;
}
} else {
//我们是`servermanager`，走这里
error = the_context_object->transact(tr.code, buffer, &reply, tr.flags);
}
if ((tr.flags & TF_ONE_WAY) == 0) {
LOG_ONEWAY("Sending reply to %d!", mCallingPid);
if (error < NO_ERROR) reply.setError(error);
constexpr uint32_t kForwardReplyFlags = TF_CLEAR_BUF;
//告诉对端，Binder通信完成
sendReply(reply, (tr.flags & kForwardReplyFlags));
} else {
//...
}
//...
}
break;
}
return result;
}
从前面可知，我们现在的cmd就是BR_TRANSACTION，所以略去其他逻辑，主要的逻辑为：
- 1、读取
binder_transaction_data_secctx数据 - 2、将
binder_transaction_data对象转换为Parcel对象 - 3、拿到
BBinder对象，并执行其transact方法 - 4、告诉对端通信完成
3.2 Server进程-BBinder及其transact
class BBinder : public IBinder
BBinder继承自IBinder，是Binder实体在服务端的实现，也就是我们常说的“服务端”，transact是其处理具体逻辑的方法:
status_t BBinder::transact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
data.setDataPosition(0);
status_t err = NO_ERROR;
switch (code) {
case PING_TRANSACTION:
err = pingBinder();
break;
case EXTENSION_TRANSACTION:
err = reply->writeStrongBinder(getExtension());
break;
case DEBUG_PID_TRANSACTION:
err = reply->writeInt32(getDebugPid());
break;
default:
err = onTransact(code, data, reply, flags);
break;
}
return err;
}
主要是对onTransact一层包装，onTransact是由各个服务自己实现的，我们回到IServiceManager，看下其内部的实现：
3.2.1 Server进程-BnServiceManager::onTransact
::android::status_t BnServiceManager::onTransact(uint32_t _aidl_code, const ::android::Parcel &_aidl_data, ::android::Parcel *_aidl_reply, uint32_t _aidl_flags)
{
::android::status_t _aidl_ret_status = ::android::OK;
switch (_aidl_code)
{
case BnServiceManager::TRANSACTION_addService:
{
::std::string in_name;
::android::sp<::android::IBinder> in_service;
bool in_allowIsolated;
int32_t in_dumpPriority;
_aidl_ret_status = _aidl_data.readUtf8FromUtf16(&in_name); // 读 name
if (((_aidl_ret_status) != (::android::OK)))
{
break;
}
_aidl_ret_status = _aidl_data.readStrongBinder(&in_service); // 读 binder
if (((_aidl_ret_status) != (::android::OK)))
{
break;
}
//...
// 调用真正的 ServiceManager.cpp 中的实现
::android::binder::Status _aidl_status(addService(in_name, in_service,in_allowIsolated, in_dumpPriority));
// addService 返回一个 Status 对象，写到 Parcel 对象 _aidl_reply 中
_aidl_ret_status = _aidl_status.writeToParcel(_aidl_reply);
if (((_aidl_ret_status) != (::android::OK)))
{
break;
}
}
}
}
在BnServiceManager的onTransact中，读取了Parcel中的参数，然后调用其addService方法，addService方法由其继承者实现，正是ServiceManager：
3.2.2 Server进程-ServiceManager::addService
frameworks\native\cmds\servicemanager\ServiceManager.cpp
Status ServiceManager::addService(const std::string& name, const sp<IBinder>& binder, bool allowIsolated, int32_t dumpPriority) {
auto ctx = mAccess->getCallingContext();
// implicitly unlinked when the binder is removed
if (binder->remoteBinder() != nullptr &&
binder->linkToDeath(sp<ServiceManager>::fromExisting(this)) != OK) {
return Status::fromExceptionCode(Status::EX_ILLEGAL_STATE);
}
//将name与binder存在mNameToService map中
mNameToService[name] = Service {
.binder = binder,
.allowIsolated = allowIsolated,
.dumpPriority = dumpPriority,
.debugPid = ctx.debugPid,
};
return Status::ok();
}
在ServiceManager中，最终将IBinder对象存储到Map中，在ServiceManager中的操作到这里就结束了，后面获取Service的时候，通过name即可。看起来没什么问题了，但是这里的存储的Binder对象是什么呢？我们秉承“打破砂锅问到底”的原则，再来看一遍Binder对象，也就是Service实体是如何传递的，这一次，应该就稍显轻松了。在这之前，我们先分析一下之前省略的一些函数，这些函数也相当重要。
四、一些省略的函数
4.1 Binder对象的“翻译” binder_translate_binder
binder_translate_binder主要是在binder_transaction方法中，类型为BINDER_TYPE_BINDER时，此时，代表传递过来的数据是一个Binder对象，那么它里面做了哪些事情呢？
static int binder_translate_binder(struct flat_binder_object *fp,
struct binder_transaction *t,
struct binder_thread *thread)
{
struct binder_node *node;
struct binder_proc *proc = thread->proc;
struct binder_proc *target_proc = t->to_proc;
struct binder_ref_data rdata;
int ret = 0;
//获取节点
node = binder_get_node(proc, fp->binder);
if (!node) {
//如果节点为空，则新建节点
node = binder_new_node(proc, fp);
}
//增加节点的引用
ret = binder_inc_ref_for_node(target_proc, node,
fp->hdr.type == BINDER_TYPE_BINDER,
&thread->todo, &rdata);
//如果类型为BINDER_TYPE_BINDER，则转换为BINDER_TYPE_HANDLE
if (fp->hdr.type == BINDER_TYPE_BINDER)
fp->hdr.type = BINDER_TYPE_HANDLE;
else
fp->hdr.type = BINDER_TYPE_WEAK_HANDLE;
//将binder及cookie字段置空！！
//对handle赋值，值为ref的desc，我们认为它唯一即可
fp->binder = 0;
fp->handle = rdata.desc;
fp->cookie = 0;
done:
binder_put_node(node);
return ret;
}
这个“翻译”着实做了不少事，
- 1、首先给Binder实体创建了一个节点
- 2、然后增加了此节点的引用计数
- 3、切换
type为BINDER_TYPE_HANDLE - 4、最后置空
binder与cookie字段
我们可以思考一下，为什么要置空binder与cookie字段呢？
是因为这两个字段指的都是Binder实体的地址，或者引用的地址，那么这个值到另一个进程之后，就完全失去意义了，因为这两个进程的内存空间不是共享的，那么就肯定要置空了，否则就会出现内存地址访问错误。
没了这两个字段，我们该怎么区分每一个Binder对象呢？答案就是上面的handle字段，这个字段会传递到对端，对端到时候也会使用此字段来获取相应的Binder实体，这一点我们在后面也会提到。
4.3 binder节点的新建binder_new_node
刚才提到了Binder节点的新建，我们也来简单看一下里面的逻辑：
static struct binder_node *binder_new_node(struct binder_proc *proc,
struct flat_binder_object *fp)
{
struct binder_node *node;
struct binder_node *new_node = kzalloc(sizeof(*node), GFP_KERNEL);
node = binder_init_node_ilocked(proc, new_node, fp);
return node;
}
申请一块内存，然后调用binder_init_node_ilocked：
static struct binder_node *binder_init_node_ilocked(
struct binder_proc *proc,
struct binder_node *new_node,
struct flat_binder_object *fp)
{
struct rb_node **p = &proc->nodes.rb_node;
struct rb_node *parent = NULL;
struct binder_node *node;
binder_uintptr_t ptr = fp ? fp->binder : 0;
binder_uintptr_t cookie = fp ? fp->cookie : 0;
//在红黑树找有没有此节点，如果有的话直接返回
while (*p) {
parent = *p;
node = rb_entry(parent, struct binder_node, rb_node);
if (ptr < node->ptr)
p = &(*p)->rb_left;
else if (ptr > node->ptr)
p = &(*p)->rb_right;
else {
binder_inc_node_tmpref_ilocked(node);
return node;
}
}
//节点不存在，新建并赋值
node = new_node;
node->tmp_refs++;
node->debug_id = atomic_inc_return(&binder_last_id);
node->proc = proc;
node->ptr = ptr;
node->cookie = cookie;
node->work.type = BINDER_WORK_NODE;
//...
return node;
}
为了避免重复创建的情况，binder_init_node_ilocked还是做了一次红黑树的查找，如果没有找到的话，那么就使用新创建的对象，然后将ptr及cookie等字段赋值进去，在后面适当的时候采用。
五、Binder对象是如何传递的
5.1 Binder对象在客户端的写入
以SurfaceFlinger为例，我们已经知道，SurfaceFlinger对象本身就是Service，是通过Parcel传递的，在Parcel中，将Service扁平化，主要还是在flattenBinder中：
flat_binder_object obj;
//返回service本身
BBinder *local = binder->localBinder();
obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());
//将service转换为指针，存入cookie
obj.cookie = reinterpret_cast<uintptr_t>(local);
我们将Service的地址存到了flat_binder_object中，flat_binder_object直接参与kernel层的逻辑。
在内核层中
我们刚才看了binder_translate_binder方法，其中将cookie与binder字段置空，并将type类型改为BINDER_TYPE_HANDLE，在上面所述的流程中，这份数据基本上以这个结构传递给了对端，接下来我们看下服务端的读取
5.2 Binder对象在服务端的读取
Binder对象的读取，主要看BnServiceManager对应的处理逻辑：
case BnServiceManager::TRANSACTION_addService:
{
::std::string in_name;
::android::sp<::android::IBinder> in_service;
_aidl_ret_status = _aidl_data.readStrongBinder(&in_service); // 读 binder
if (((_aidl_ret_status) != (::android::OK)))
{
break;
}
}
主要看下readStrongBinder：
status_t Parcel::readStrongBinder(sp<IBinder>* val) const
{
status_t status = readNullableStrongBinder(val);
if (status == OK && !val->get()) {
status = UNEXPECTED_NULL;
}
return status;
}
readStrongBinder直接调用readNullableStrongBinder：
status_t Parcel::readNullableStrongBinder(sp<IBinder>* val) const
{
return unflattenBinder(val);
}
话不多说：
status_t Parcel::unflattenBinder(sp<IBinder>* out) const
{
if (isForRpc()) {
//...
}
//读取flat_binder_object数据
const flat_binder_object* flat = readObject(false);
if (flat) {
switch (flat->hdr.type) {
case BINDER_TYPE_BINDER: {
sp<IBinder> binder =
sp<IBinder>::fromExisting(reinterpret_cast<IBinder*>(flat->cookie));
return finishUnflattenBinder(binder, out);
}
case BINDER_TYPE_HANDLE: {
sp<IBinder> binder =
ProcessState::self()->getStrongProxyForHandle(flat->handle);
return finishUnflattenBinder(binder, out);
}
}
}
return BAD_TYPE;
}
通过上面的分析，我们已经知道type是BINDER_TYPE_HANDLE，那么最终binder就是getStrongProxyForHandle：
sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
sp<IBinder> result;
handle_entry* e = lookupHandleLocked(handle);
if (e != nullptr) {
IBinder* b = e->binder;
if (b == nullptr || !e->refs->attemptIncWeak(this)) {
//此时handle已经不为0了
if (handle == 0) {
//...
}
//直接创建BpBinder！
sp<BpBinder> b = BpBinder::create(handle);
e->binder = b.get();
if (b) e->refs = b->getWeakRefs();
result = b;
} else {
//...
}
}
return result;
}
明白了！
拿到handle之后，ServiceManager直接将其包装为BpBinder，那么ServiceManager的map中存的数据也就是BpBinder了。
5.3 Binder对象传递总结
在addService中，在客户端，将Service包装为flat_binder_object对象，到内核层之后，驱动将其转换为节点，然后将类型转换为BINDER_TYPE_HANDLE，也就是说，对其他进程来说，该Binder对象只是个句柄，待真正需要使用的时候，再通过驱动进行转换。服务端在处理这次事务时，拿到了节点对应的handle，然后将其转换为BpBinder，也即远端代理，最后ServiceManager将其存在全局的map中，服务端读取结束。
