为何需要存储系统？

  • 想起刚开始学习编程的时候，课后的小作业是在控制台做一个模拟的用户存储系统，但是那个时候的程序一关闭,c存储系统的用户就会消失。为了解决这个问题，后续又学习了Java的输入输出流，知道如果想存储或者读取数据，至少需要把应有的数据以文件的形式存放到硬盘上。而这个硬盘，就是一整个存储系统的一部分

  • 后端入门课中给予了这样一个很生动的例子，小明下载了一个app,在经过注册之后，数据以json的形式发送到了服务器：

{
    "用户名":小明,
    "密码":helloworld,
    "密码提示问题":coding
}
  • 这样的数据自然不能让服务器的内存存储，肯定是要以文件形式存在于服务器上，这也是我们为何能够成为已注册用户，访问自己的相应信息而不怕丢失的原因。

什么是存储系统？

  • 百度百科给的解释是:存储系统是指计算机中由存放程序和数据的各种存储设备、控制部件及管理信息调度的设备（硬件）和算法（软件）所组成的系统

  • 而字节后端基础课的导师是这样说的:一个提供了读写，控制类接口，能够安全有效把数据持久化的软件，就可以成为存储系统

  • 简而言之，我的概括是:计算机中支持增删查改的软硬件集合，别看文章的题目是数据库和存储系统，实际上，二者是包含与被包含的关系，数据库是存储系统的一种.

存储系统的那些事儿

系统特点

性能敏感

  • 存储系统作为后端软件的底座和最后一道门槛，掌握着上下层交互的关键。在现代大型后端架构中，许多服务都离不开持久化数据的保存和交互。大量的用户带来的是庞大的数据访问量,存储系统必须拥有强大的性能，才能处理如此之大的数据并发。

简繁并具

  • 一方面，存储系统对性能的要求及其苛刻，这就意味着在我们IO的过程中，任何过于复杂的操作都可能会对存取的性能造成巨大的影响，处理业务的代码必须简洁高效，此为”简“

  • 另一方面，在IO或非IO的业务处理过程中,可能会出现各种各样的错误或异常情况，既然存储系统是一个软硬件集合，那么在设计存储系统时就应该考虑到软件和硬件都有可能出现问题。墓碑上的墓志铭尚且会因风吹日晒而导致磨损或腐蚀，更别提现代的高精度硬件。存储系统的设计必须能覆盖可能考虑到的所有异常情况，无论是多复杂的异常，此为”繁“

硬大于软

  • 存储系统的软件架构容易受到硬件影响。无论如何，硬件是一切的基石。无论用户层的软件大厦多么辉煌靓丽，没有了硬件作为最基础的地基，一切都是空中楼阁，无稽之谈。当存储结构的硬件发生改变的时候，软件也必须进行相应的改变才能适配，当硬件改变过大时，甚至需要对整个软件架构进行重构，从零开始。

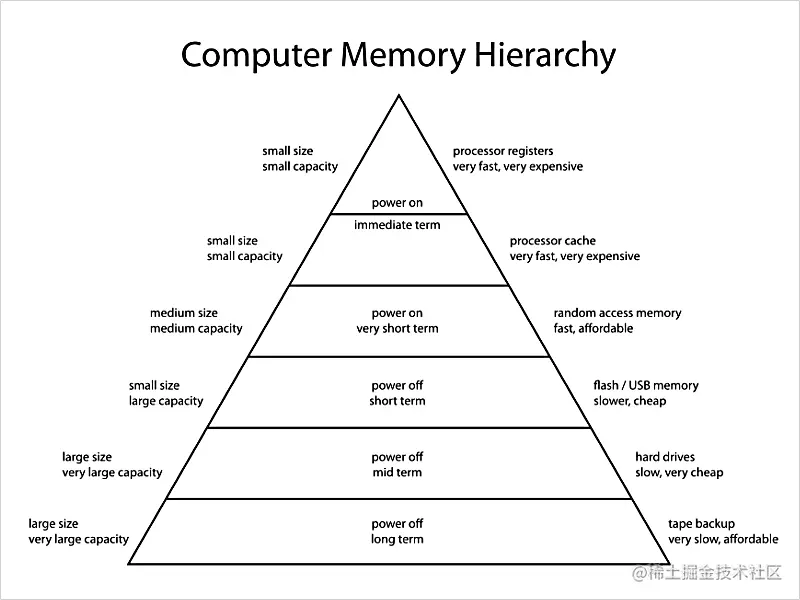

存储器的层级结构

  • 如图所示


  • 金字塔越往上，硬件价格越昂贵，读写速度越快，容量越小，访问方式越友好

  • 一般越频繁访问的数据越放在上层，以增加数据访问效率

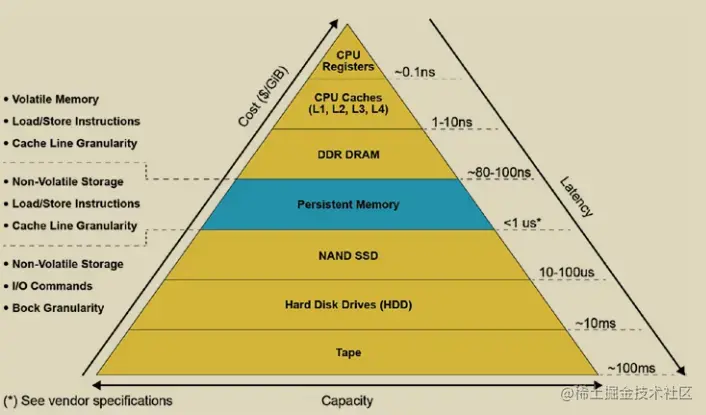

  • 在第三第四层中间又出现了一个新概念,Persistent Memory

Persistent Memory

  • 简称为PMEM/PM，有时候也称为Storage clustered memory

  • 是一项新兴的技术，例子如Intel的3D XPoint

  • 这项技术使得产品拥有硬盘和内存的特性(Storage and Memory Attributes)

    • 持久化(Persistent)：和硬盘一样能保存数据，断电后数据不丢失

    • 基于字节寻址(Byte addressable)：和运存一样寻址以字节为单元,程序可以精准地访问数据

  • 这项技术使得程序可以直接从处理器访问，不需要像传统硬盘一样把I/O访问积累到一起进行请求。这就意味着处理器不必花费时间用于处理程序栈，而专注于大部分的时间用于处理媒体文件，这极大地提高了程序的性能。在3D PointX中，这项技术使得媒体和运存总线连接，处理器可以不用任何驱动或者PCIe的额外开销从而直接访问数据，并且由于运存是64字节为单元访问，处理器只用读需要访问的部分数据（精确访问，而硬盘却需要将所有访问积累到较大的块中）,这样访问也将延迟降到了极低的水平。

  • 如此，相当于在三四层间拥有了更多的一层可以存放数据的空间。PMEM提供了比内存更大的空间，性能却远高于硬盘，不仅如此，甚至还支持精确访问，解决了传统方式因积累访问而需把数据存到页表里，在运存和硬盘之间来回读写而造成的高延迟问题。

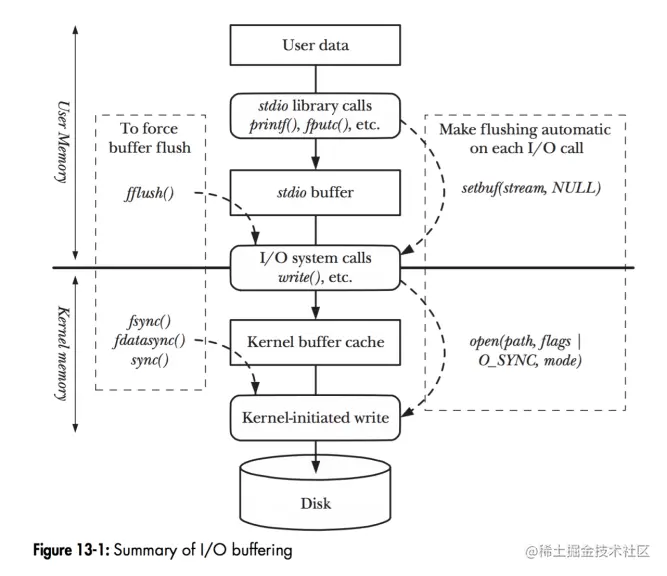

数据如何应用到存储介质

  • 如图所示

image (1).png

  • 无论是哪个层级，缓存都是极其重要的，合理的缓存设计可以提高程序性能。在极其苛刻的情况下（如硬件厂商只提供了每次只读写1byte的数据接口），软件设计自然不能在每次访问时，都遵循1byte的读写原则（太慢了哥哥）,哪怕我们设计成每次读写的缓存有512byte，相较于原来的设计，也是极大的突破。

  • 尽量减少数据的拷贝(copy)过程。拷贝操作十分消耗CPU资源。需要操作的数据量越大，CPU消耗的资源越多，对软件性能的影响也就越大。

  • 即使硬件设备五花八门，厂商也要提供抽象统一的接入层，否则软硬件的设备适配将极其复杂。

RAID技术（Redundant Array of Inexpensive Disks）

文章详解

概述

1988 年美国加州大学伯克利分校的 D. A. Patterson 教授等首次在论文 “A Case of Redundant Array of Inexpensive Disks” 中提出了 RAID 概念 [1] ，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。由于当时大容量磁盘比较昂贵， RAID 的基本思想是将多个容量较小、相对廉价的磁盘进行有机组合，从而以较低的成本获得与昂贵大容量磁盘相当的容量、性能、可靠性。随着磁盘成本和价格的不断降低， RAID 可以使用大部分的磁盘， “廉价” 已经毫无意义。因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定用 “ 独立 ” 替代 “ 廉价 ” ，于时 RAID 变成了独立磁盘冗余阵列（ Redundant Array of Independent Disks ）。但这仅仅是名称的变化，实质内容没有改变。

    RAID 这种设计思想很快被业界接纳， RAID 技术作为高性能、高可靠的存储技术，已经得到了非常广泛的应用。 RAID 主要利用数据条带、镜像和数据校验技术来获取高性能、可靠性、容错能力和扩展性，根据运用或组合运用这三种技术的策略和架构，可以把 RAID 分为不同的等级，以满足不同数据应用的需求。 D. A. Patterson 等的论文中定义了 RAID1 ~ RAID5 原始 RAID 等级， 1988 年以来又扩展了 RAID0 和 RAID6 。近年来，存储厂商不断推出诸如 RAID7 、 RAID10/01 、 RAID50 、 RAID53 、 RAID100 等 RAID 等级，但这些并无统一的标准。目前业界公认的标准是 RAID0 ~ RAID5 ，除 RAID2 外的四个等级被定为工业标准，而在实际应用领域中使用最多的 RAID 等级是 RAID0 、 RAID1 、 RAID3 、 RAID5 、 RAID6 和 RAID10。

     从实现角度看， RAID 主要分为软 RAID、硬 RAID 以及软硬混合 RAID 三种。软 RAID 所有功能均有操作系统和CPU来完成，没有独立的 RAID 控制 / 处理芯片和 I/O 处理芯片，效率自然最低。硬 RAID 配备了专门的 RAID 控制 / 处理芯片和 I/O 处理芯片以及阵列缓冲，不占用 CPU 资源，但成本很高。软硬混合 RAID 具备 RAID 控制 / 处理芯片，但缺乏 I/O 处理芯片，需要 CPU 和驱动程序来完成，性能和成本 在软 RAID 和硬 RAID 之间。

    RAID 每一个等级代表一种实现方法和技术，等级之间并无高低之分。在实际应用中，应当根据用户的数据应用特点，综合考虑可用性、性能和成本来选择合适的 RAID 等级，以及具体的实现方式。

出现背景

  • 单块大容量磁盘价格 > 多块小容量磁盘

  • 单块磁盘写入性能 < 多块磁盘并发写入性能

  • 单块磁盘的容错能力有限，不够安全

RAID 0

  • 在N块磁盘上选择合理的带区来创建带区集。原理类似于显示器的隔行扫描，将数据分割成不同条带分散写入到所有的硬盘中同时进行读写，多块磁盘的并行读写使得同一时间内磁盘读写的速度提升了N倍

RAID 0.jpeg

  • 实际上只是多块硬盘的简单组合，通过将数据条带化存储，提高了单次读写的磁盘带宽，但这样简单的设计并没有考虑容错

  • 优点

    • 高性能：数据条带化和并行读写极大提高了性能，提高了数据的传输速度。

    • 成本低廉：多个硬盘的简单组合不需要额外的磁盘空间进行冗余备份，相同成本下可以存放更多的数据

  • 缺点

    • 可靠性不高/没有容错性：不提供冗余备份使得数据的可靠性降低。一旦阵列中任何一个磁盘发生故障，所有的磁盘都无法正常存取数据，造成数据丢失，阵列的可用性也将受到影响。

RAID 1

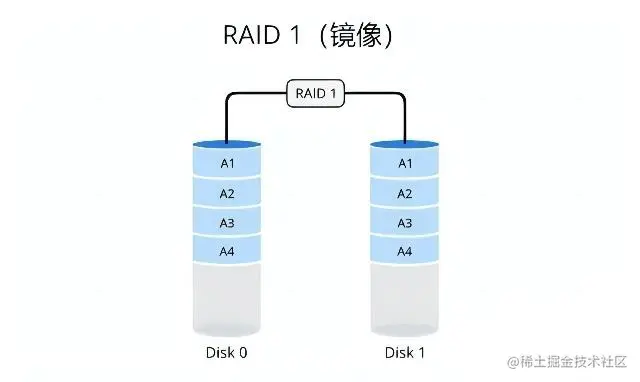

  • 也被称为磁盘镜像,原理是把一个磁盘的数据镜像到另一个磁盘上。当数据在写入一个磁盘时，也会在另一块闲置磁盘上生成相应的镜像文件，在不影响性能的情况下极大限度地保证了系统的可靠性和可修复性。

RAID 1.jpeg

  • 镜像磁盘的设计，使得真实空间使用率仅为50%，但极大地提高了容错性

  • 优点

    • 可靠性强：通过镜像将数据完全复制到多个磁盘上，保护数据免受磁盘故障带来的影响，提高了数据可靠性

    • 可用性强：即使其中一个磁盘发生故障，系统仍可以从其它磁盘上读取相同的数据，保证数据的可用性和连续性

    • 读取性能高：RAID 1仍然支持并行读取，数据访问速度加快

  • 缺点

    • 成本增加：额外的磁盘存储相同的数据，意味着需要考虑额外的硬件成本

    • 写入性能降低：数据需要同时写入多个磁盘，即使并行进行，相较于单个磁盘的写入性能也会下降

RAID 0+1

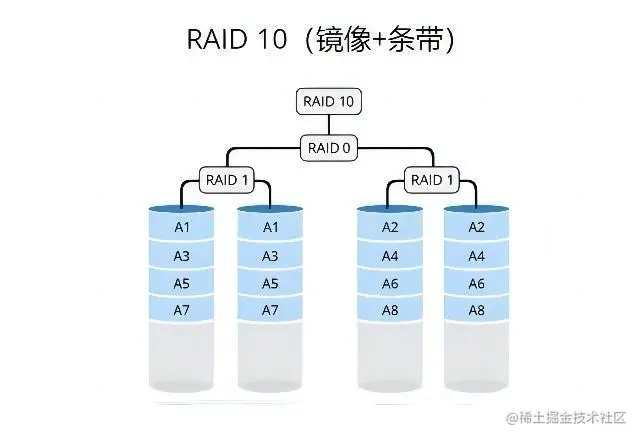

  • 望文生义，两种技术的结合体。通过在磁盘镜像中建立带区集，将数据分布在多个盘上，允许数据的快速读写，同时兼具数据的可靠性和可用性。建立一个最简陋的带区集至少应有4个磁盘

RAID 0+1.jpeg

  • 优点：

    • 高性能：与RAID 0相同的数据条带化和并行读取，提供了较高的数据传输速度

    • 数据可靠性高：数据的冗余备份使得数据免受磁盘故障的影响

    • 快速的数据恢复：故障的磁盘可以直接从备份磁盘中恢复数据，无需进行复杂计算

  • 缺点：

    • 成本较高：过多的硬件带来了更高的成本

    • 空间利用率低：需要进行数据镜像，有效的存储容量仅为所有磁盘的50%

其它RAID

  • 此处不作讨论
