hcip-homework-7 BGP建邻&宣告实验

作业7 BGP建邻+宣告实验

一、实验拓扑

二、实验需求

除R5的5.5.5.0环回外，其他所有的环回均可互相访问

三、实验思路

四、实验步骤

1、配置接口IP地址

2、AS2内部的IGP起OSPF协议，R2连接AS1的接口和R4连接AS5的接口不宣告进来

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 23.1.1.1 0.0.0.0

[R3]ospf 2 router-id 3.3.3.3
[R3-ospf-2]area 0
[R3-ospf-2-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-2-area-0.0.0.0]network 23.1.1.2 0.0.0.0
[R3-ospf-2-area-0.0.0.0]network 34.1.1.1 0.0.0.0

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0

3、建立BGP的邻居关系

R1和R2建立EBGP邻居关系

[R1]bgp 1
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 12.1.1.2 as-number 2

[R2]bgp 2
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 12.1.1.1 as-number 1

R2和R3建立IBGP邻居关系

[R2]bgp 2
[R2-bgp]peer 3.3.3.3 as-number 2
[R2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[R3]bgp 2
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 2.2.2.2 as-number 2
[R3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

R2和R4建立IBGP邻居关系

[R2-bgp]peer 4.4.4.4 as-number 2
[R2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[R4]bgp 2
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 2.2.2.2 as-number 2
[R4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

R3和R4建立IBGP邻居关系

[R3-bgp]peer 4.4.4.4 as-number 2
[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[R4-bgp]peer 3.3.3.3 as-number 2
[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0

R4和R5建立EBGP邻居关系，首先R4和R5的环回建立联系，静态路由

[R4]ip route-static 5.5.5.0 24 45.1.1.2
[R4]ip route-static 5.5.5.0 24 54.1.1.2
​
[R5]ip route-static 4.4.4.0 24 45.1.1.1
[R5]ip route-static 4.4.4.0 24 54.1.1.1

[R4]bgp 2
[R4-bgp]peer 5.5.5.5 as-number 3
[R4-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[R4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[R5]bgp 3
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 4.4.4.4 as-number 2
[R5-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R5-bgp]peer 4.4.4.4 ebgp-max-hop 2

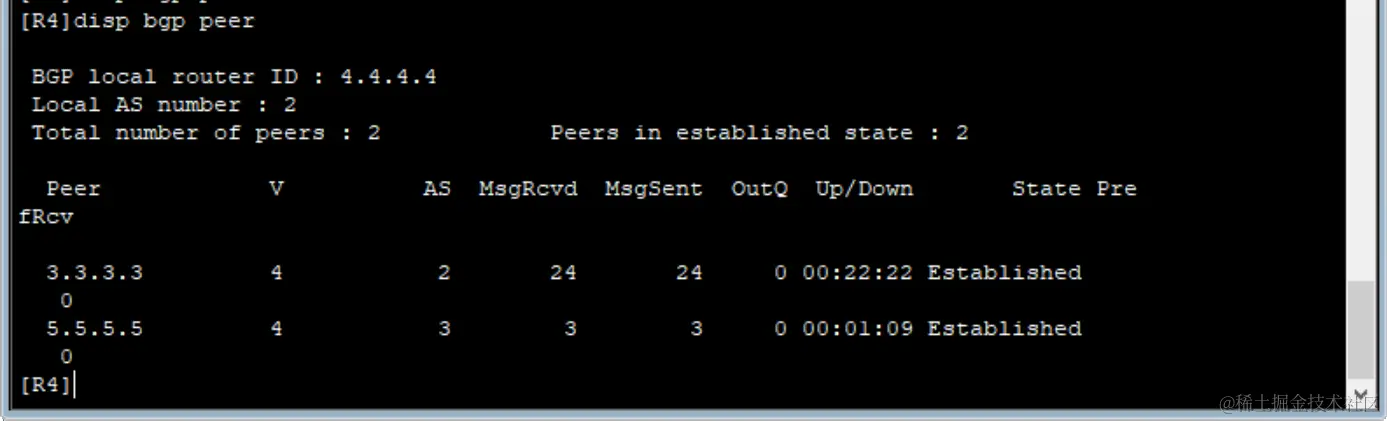

三种类型的邻居关系均已建立完毕

4、BGP的宣告

R1宣告

[R1]bgp 1
[R1-bgp]network 1.1.1.0 24

基于AS-BY-AS规则，条目在一个AS内部传递时将不修改条目属性，R3不会加载1.1.1.0的路由，R2修改条目属性

[R2-bgp]peer 3.3.3.3 next-hop-local
[R2-bgp]peer 4.4.4.4 next-hop-local

R5宣告

[R5]bgp 3
[R5-bgp]network 99.1.1.0 24

R4修改条目属性

[R4-bgp]peer 3.3.3.3 next-hop-local
[R4-bgp]peer 2.2.2.2 next-hop-local

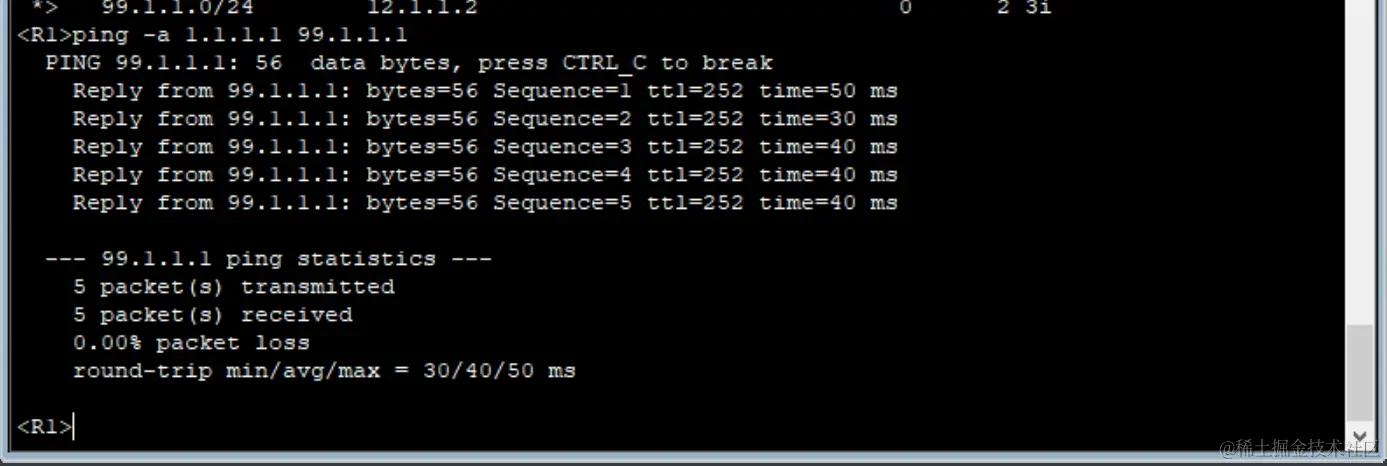

R1环回可以ping通R5环回

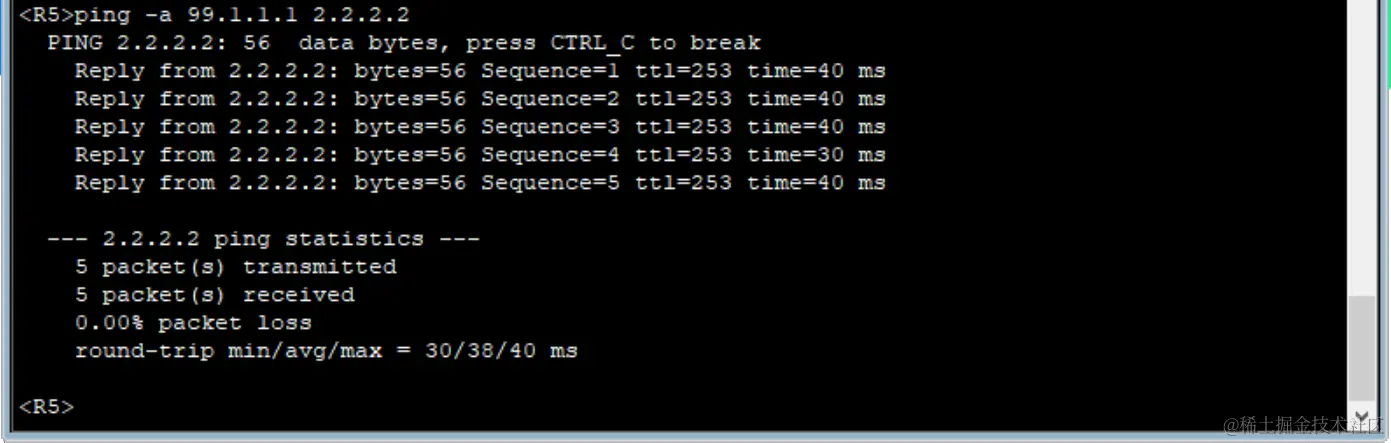

R2，R3，R4宣告环回

[R2]bgp 2
[R2-bgp]network 2.2.2.0 24
​
[R3]bgp 2
[R3-bgp]network 3.3.3.0 24
​
[R4]bgp 2
[R4-bgp]network 4.4.4.0 24
