案例一

验证ABR从非骨干区域收到的3类LSA不能用于区域间路由的计算

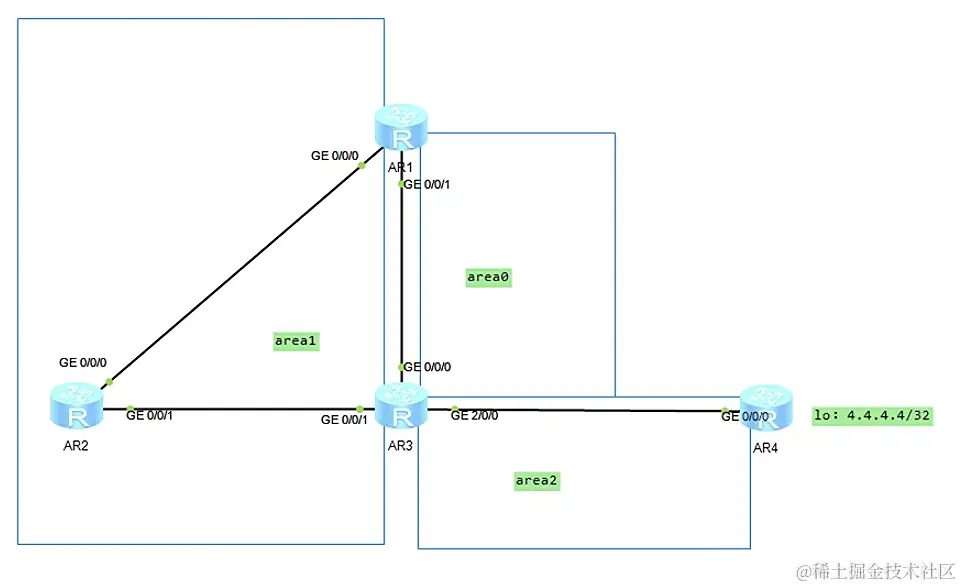

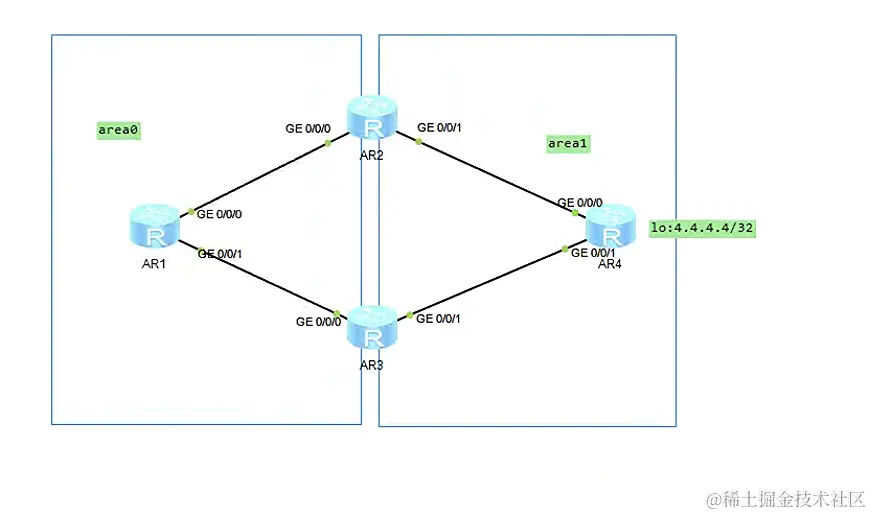

image.png AR4的loopback0接口4.4.4.4/32，宣告进area2，这时查看AR1的LSDB，发现area1有两条3类LSA如图： image.png 12.1.1.1是AR1（ABR）自己产生的3类LSA，13.1.1.3是AR3（ABR）产生的3类LSA；根据规则ABR从非骨干区域收到的3类LSA不能用于区域间路由的计算，如果是area1的13.1.1.3，路径就是AR4->AR3->AR2->AR1,就是area2->area1->area0,这样的3类LSA是不能用于区域间路由的计算，可以把AR1的g0/0/1接口shutdown，会发现4.4.4.4/32的路由就没有了，如果断开的是R1的G0/0/0，会发现4.4.4.4/32的路由还在，因此证明area1区域过来的LSA是无效的 image.png

案例二

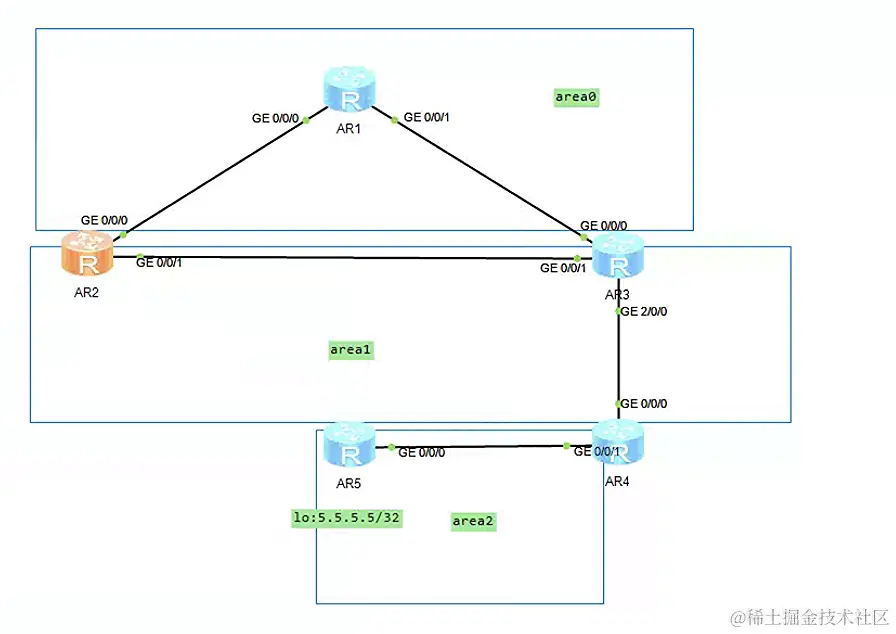

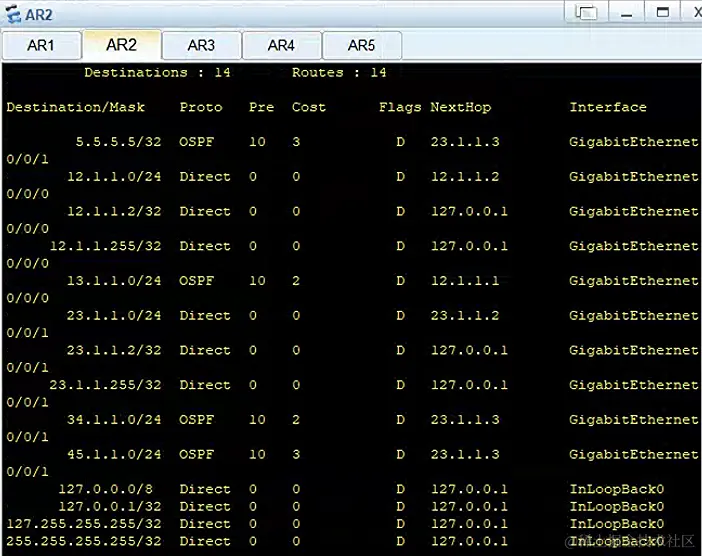

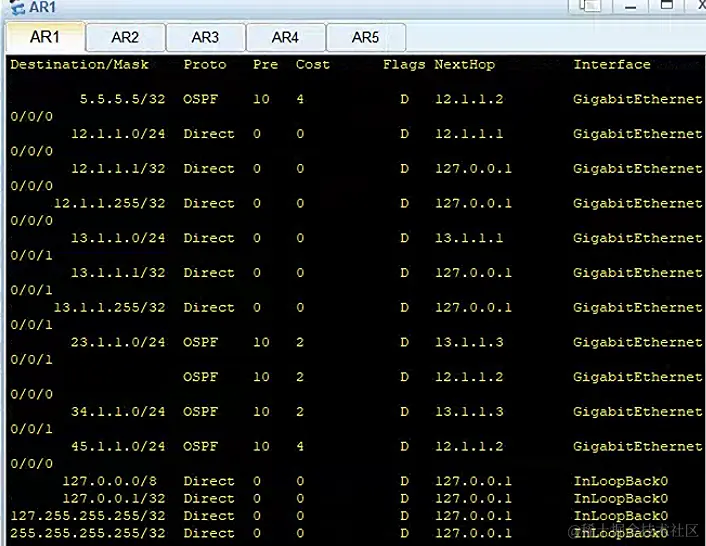

image.png 如图：如果AR4的g0/0/0接口与AR2的G0/0/1接口进行虚连接，会导致5.5.5.5/32，AR1、AR2、AR3出现环路 image.png image.png image.png 因为AR4将3类LSA发送给AR3，根据规则ABR从非骨干区域收到的3类LSA不能用于区域间路由的计算AR3不会计算该路由，就没有到达34.1.1.4的路由，又因为AR2与AR4建立了虚连接，AR3会将LSA发送给AR2，AR2计算路由下一跳为AR3的g0/0/1，AR2又将3类LSA发送给AR1，AR1计算路由下一跳为AR2的g0/0/0，AR1又将3类LSA发送给AR3，AR3计算路由下一跳为AR1的g0/0/1，从而形成环路。

如果正常情况下，AR3与AR4进行虚连接，AR2不会计算来自AR3发出的LSA，因为ABR从非骨干区域收到的3类LSA不能用于区域间路由的计算，从而AR3只会从AR1走，不会形成环路

案例三

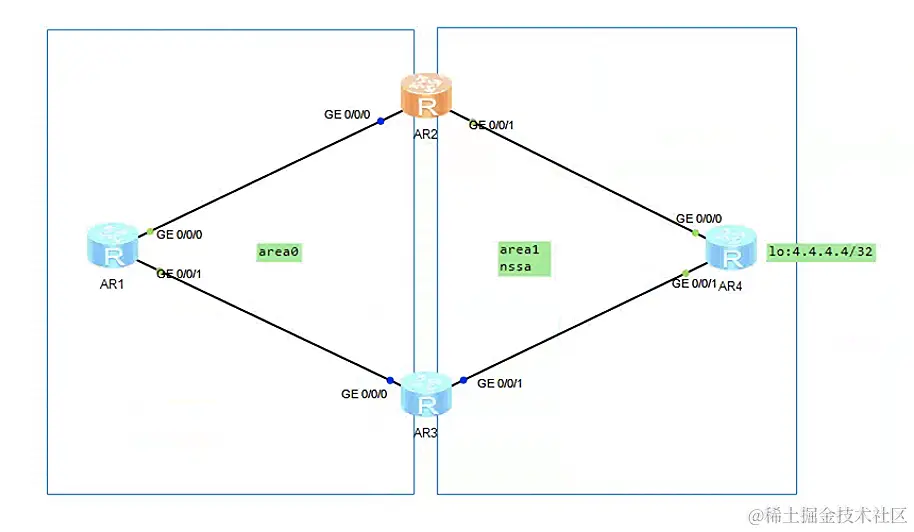

image.png 如图：虽然AR2的g0/0/1和AR3的g0/0/1接口都属于nssa区域，但是7类转5类LSA只会由一台路由器生成，规则是：

  • 先建立邻接关系的路由器
  • 根据Router ID大的

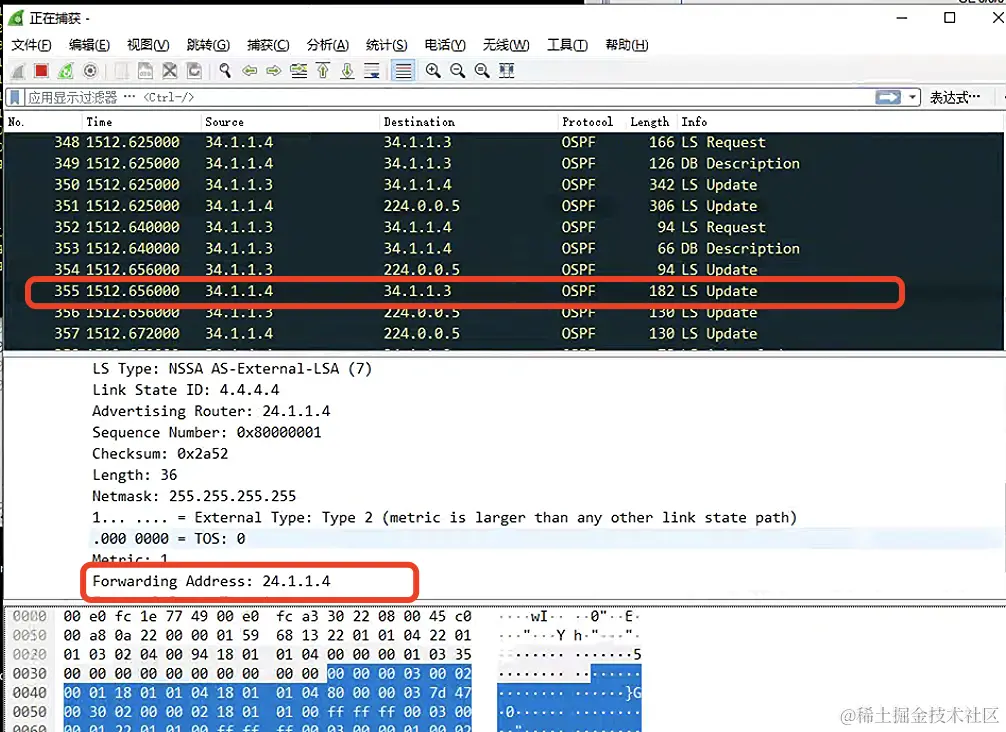

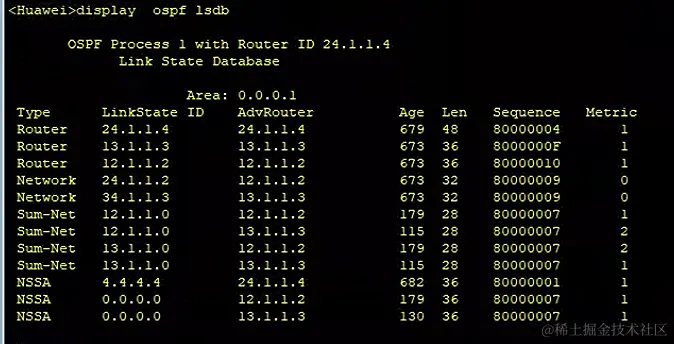

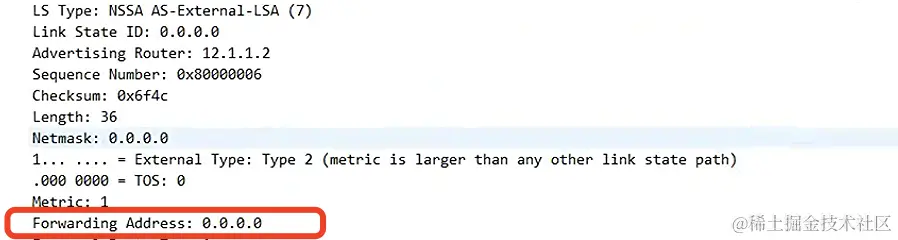

本案例中是AR3来完成7类转5类LSA，同时AR2和AR3都会下发一条7类的默认路由LSA，如图： image.png 7类LSA的报文结构与5类报文结构一样，唯一的区别是Forwarding address(FA)，只有当下发的7类默认路由才会是0.0.0.0，其他情况下不存在（FA）为0.0.0.0 image.png Forwarding address(FA)不为0.0.0.0有两种情况：

  • 满足5类LSA的FA不为0.0.0.0的四个条件
    • 外部路由下一跳（ASBR下一跳地址）地址所在的网段要发布到OSPF中
    • 要宣告到OSPF中的接口没有被配置为被动接口
    • 要宣告到OSPF中的接口不是P2P类型
    • 要宣告到OSPF中的接口不是P2MP类型
  • 如果没有满足以上四个条件（没有ASBR下一跳地址），则FA就是ASBR设备本身的地址
    • 优先最先启动的最大的环回接口
    • 优先启动的物理接口

所以以上案例是24.1.1.4 image.png

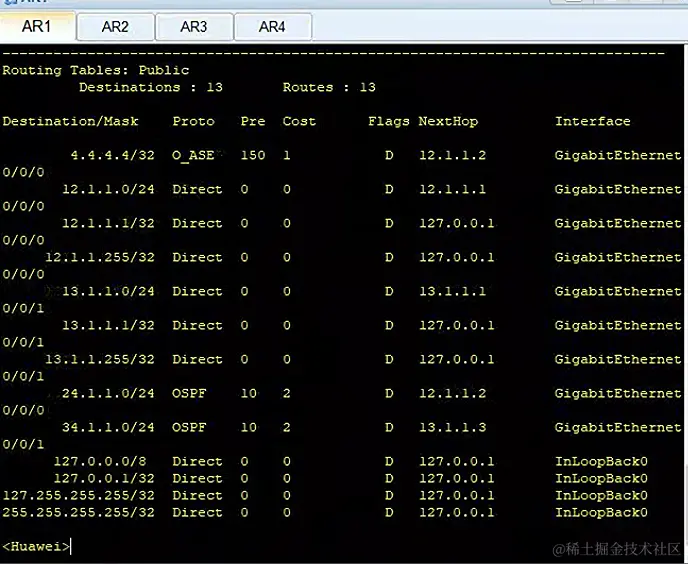

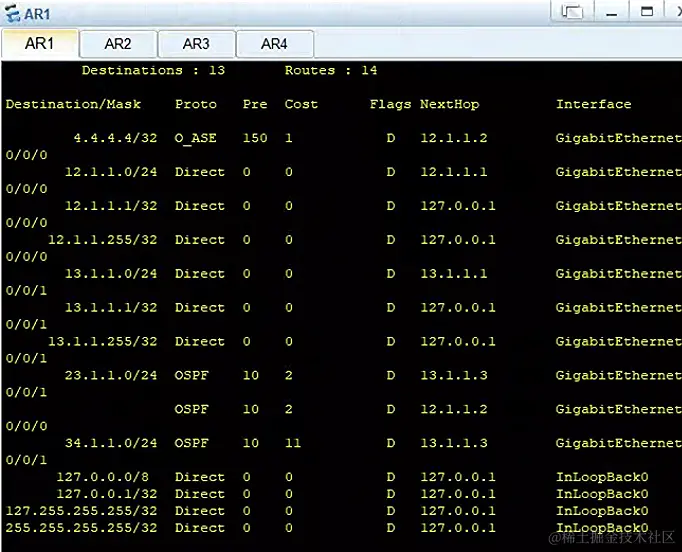

AR1会选择到达FA地址最优的路径，所以下一跳会选择AR2的g0/0/0， image.png

案例四

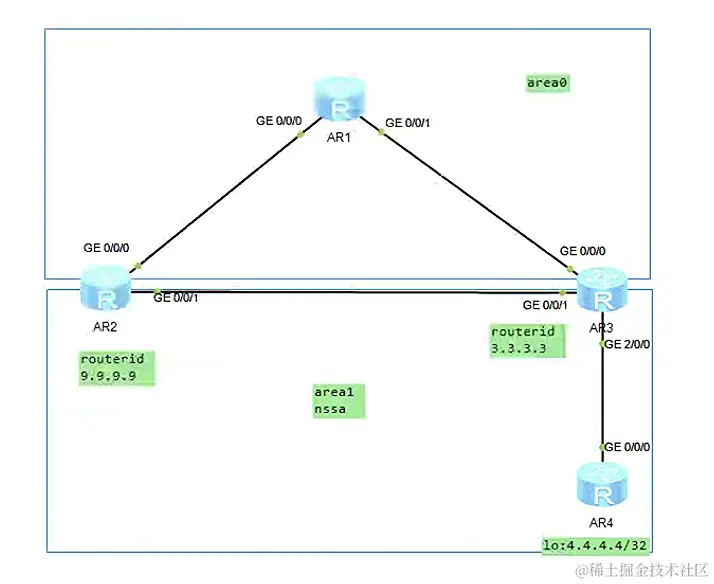

image.png 将AR2的RouterID改成9.9.9.9，AR3的RouterID改成3.3.3.3，此时将7类LSA转5类LSA的路由器由AR3变成AR2 image.png 将AR2的area1区域上配置，

nssa suppress-forwarding-address

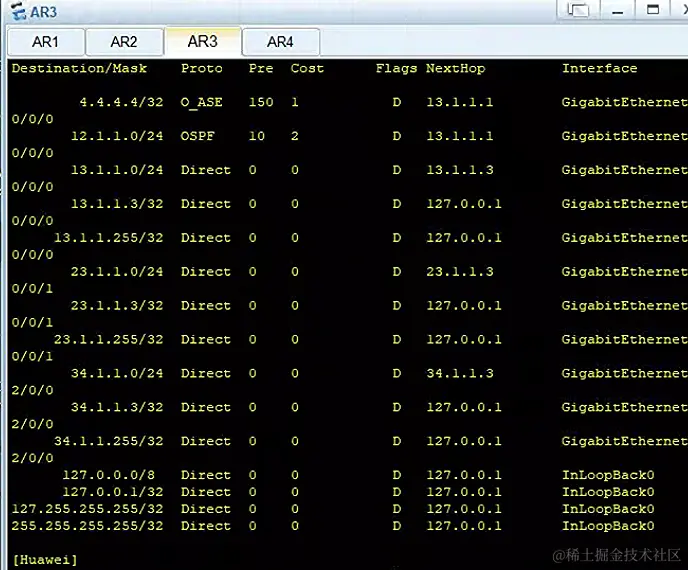

FA地址变成了0.0.0.0，同时将AR3的g2/0/0接口cost增加，导致AR3到达4.4.4.4的下一跳为AR1的g0/0/1，此时会形成环路 image.png image.png image.png

证明Forwarding address(FA)不为0.0.0.0可以防止次优路径和环路

案例五

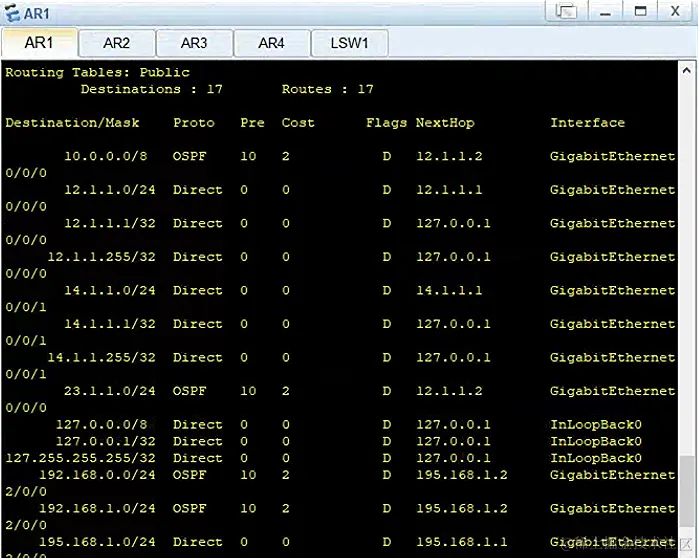

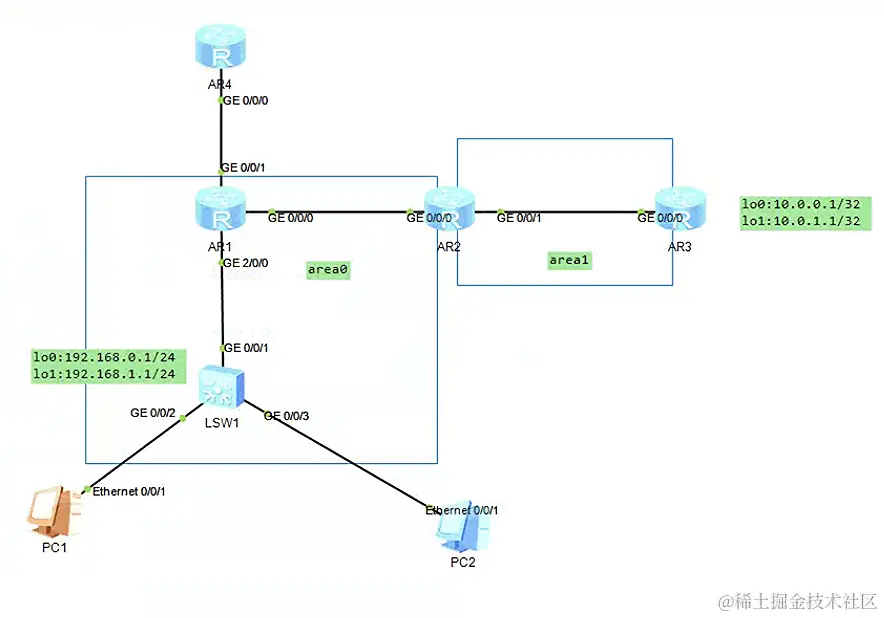

image.png 将AR3的loopback0和loopback1宣告进area1，如果要汇总10.0.0.0/24和10.0.1.0/24成为10.0.0.0/8，需要在AR2（ABR）的area1上执行

 abr-summary 10.0.0.0 255.0.0.0//汇总成为10.0.0.0/8


将AR3的loopback0和loopback1用RIP宣告并引入OSPF，如果要汇总10.0.0.0/24和10.0.1.0/24成为10.0.0.0/16，需要在AR3（ASBR）的OSPF进程里执行，如图：

 asbr-summary 10.0.0.0 255.255.0.0//汇总成为10.0.0.0/16


可以在AR1执行命令下发默认路由，需要进入ospf进程执行

 default-route-advertise always//下发默认路由，若不加always参数表示必须AR1上有默认路由才会下发

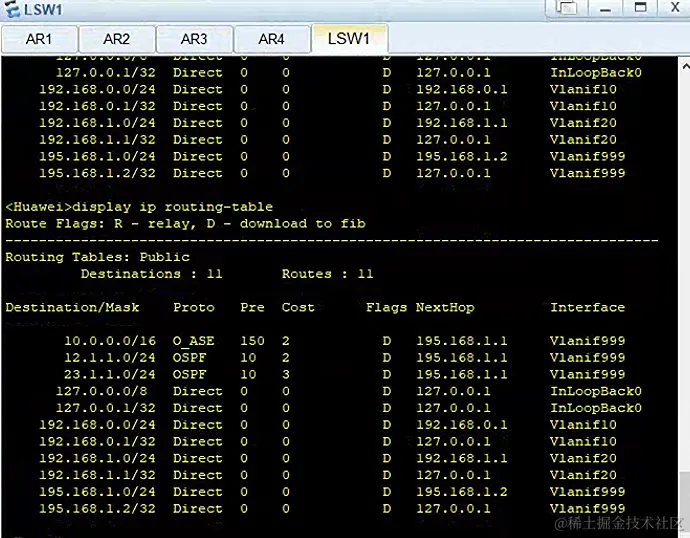

可以在LSW1的g0/0/2和g0/0/3接口上配置抑制接口（被动接口），该接口不会发送任何OSPF报文，但是可以接受OSPF报文，进入OSPF进程执行

 silent-interface Vlanif10//将vlanif10配置为抑制接口

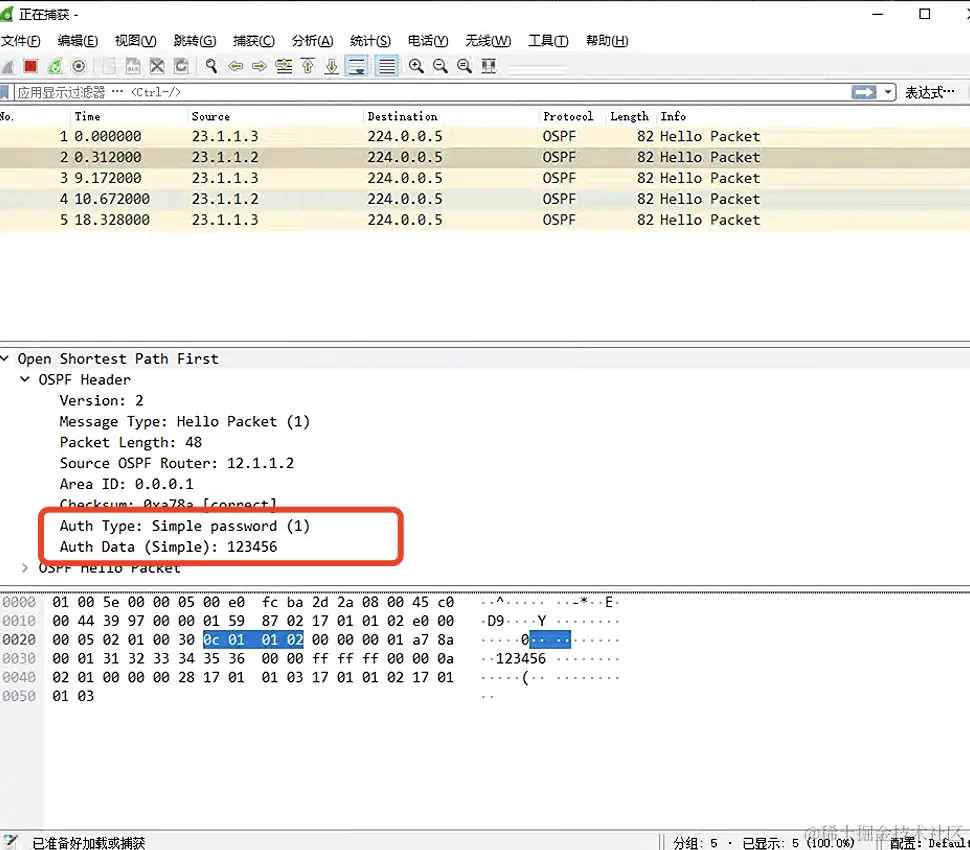

OSPF认证： image.png

//基于接口的认证，进入接口
 ospf authentication-mode simple plain 123456//认证模式简单模式 明文密码123456

//基于区域的认证，进入区域执行
 authentication-mode simple plain 123456//认证模式简单模式 明文密码123456

案例六


//进入OSPF进程
 stub-router//设置成stub路由器

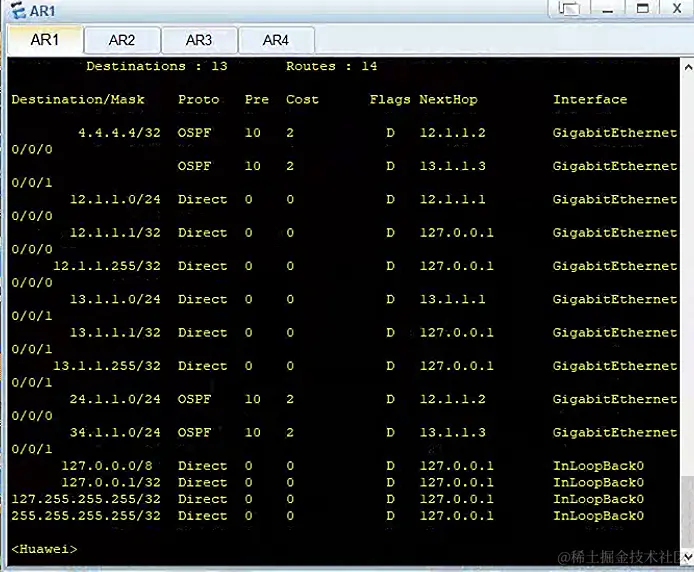

image.png 把AR3设置成stub-router后 image.png

案例七

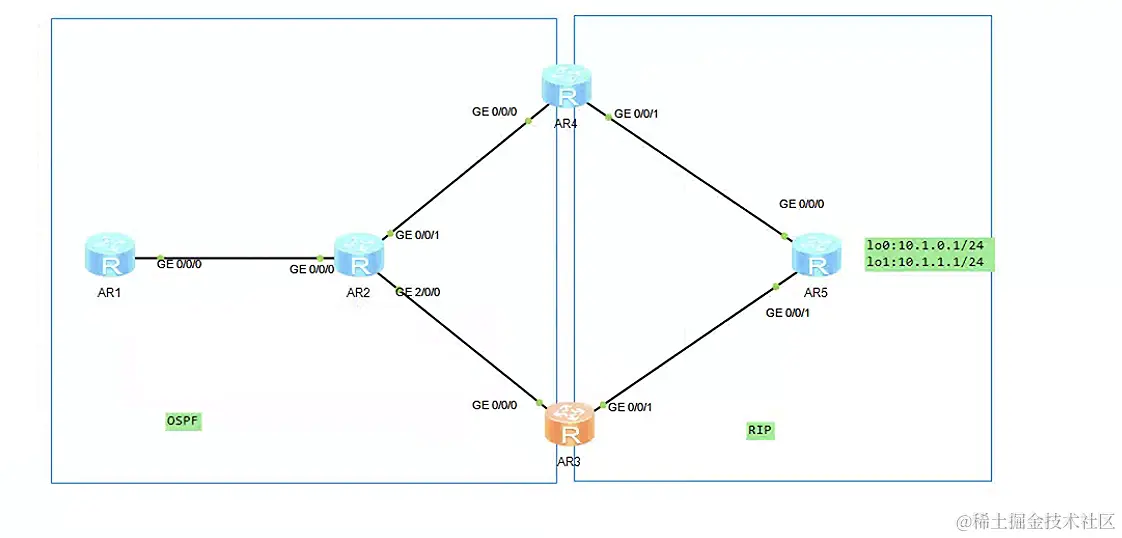

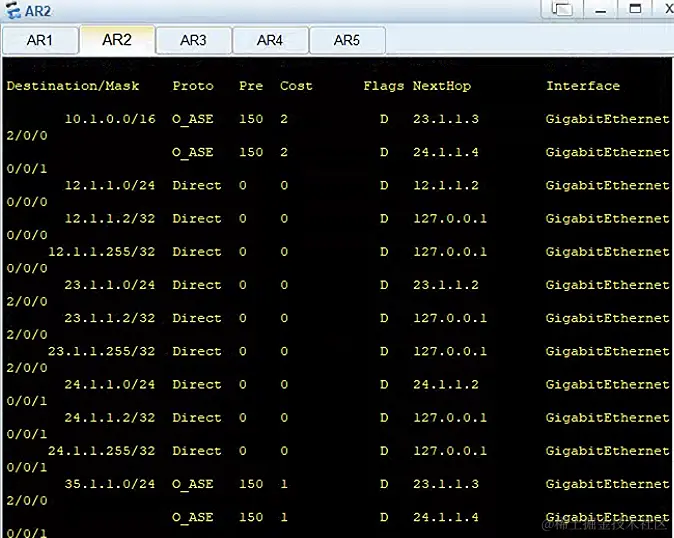

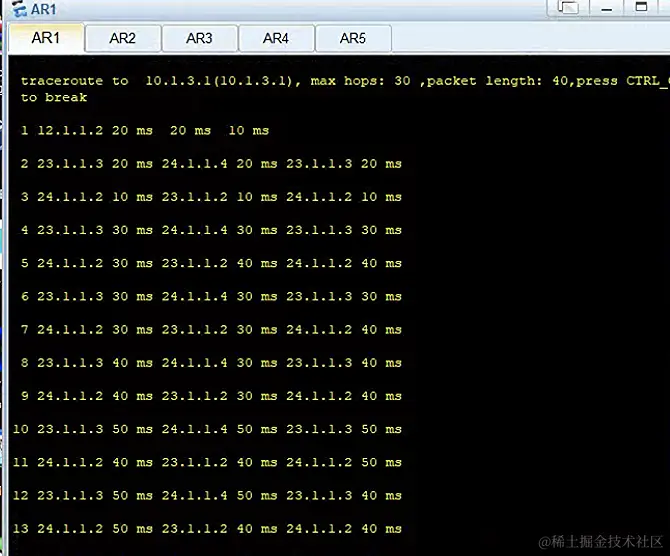

image.png 在AR3和AR4的OSPF中引入RIP后，再对10.1.0.1/24和10.1.1.1/24进行路由汇总成10.1.0.0/16 这时，AR2请求10.1.0.0/16会有两条路径 image.png 如果tracert一条不存在的路由10.1.3.1，会形成环路在R2、R3、R4之间来回传输 image.png 避免这种情况需要在R3和R4上新增以下静态路由，这样当请求不存在的路由时，就会丢弃该请求

 ip route-static 10.1.0.0 16 NULL 0
