Class 6：企业级网络接入核心组件及其基本原理

经典问题：输入www.toutiao.com 到网页加载，经历了哪些过程？

域名解析
TCP建连
SSL/TLS握手
HTTP请求

域名系统

Host管理， Host -> ip映射问题：流量和负载较大，名称冲突，时效性
域名系统：域名空间，

树形结构
划分zone进行分层授权管理
全球公共域名空间仅对应一棵树
根域名服务器：查询起点
域名组成格式：[a-zA-Z0-9_-]，以点划分label，全球有13台根服务器
顶级域gTLD：general Top-Level Domains：gov政府，edu教育，com商业，mil军事，org非盈利组织

域名购买与配置迁移：

火山引擎-域名服务：www.volcengine.com/product/dom…

购买二级域名：example.com，需要进行域名备案

修改配置：清空/etc/hosts

配置/etc/resolv.conf中nameservers为公共DNS迁移原配置，通过控制台添加解析记录即可

如何开放外部用户访问

租赁一个外网ip，专用于外部用户访问门户网站，将www.example.com 解析到外网ip 100.1.2.3，将该ip绑定到一台物理机上，并发布公网route，用于外部用户访问

自建DNS服务器

DNS查询过程

网络客户端访问www.163.com 域名，会先访问本地DNS服务器，询问是否有对应的解析记录，若没有，会依次向根，顶级域，权威DNS寻求解析ip地址，获取后会缓存在本地DNS

dig {$domain} + trace

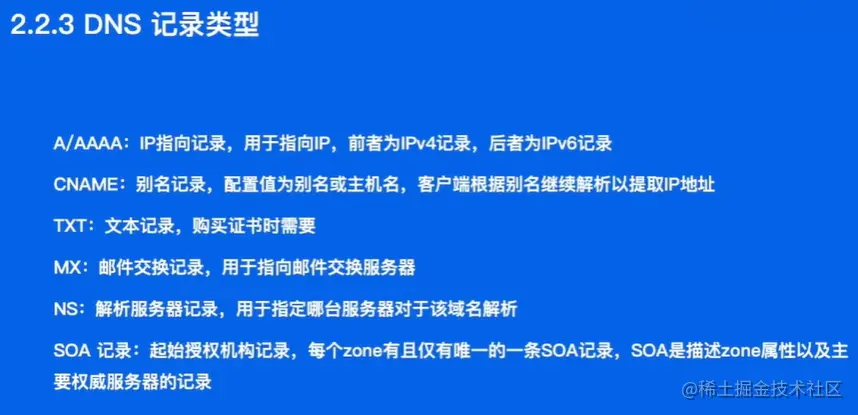

常见DNS解析记录

A/AAAA:IP指向记录，用于指向ip，前者为IPv4，后者为IPv6
CNAME：别名记录，配置值为别名或主机名，客户端根据别名继续解析以提取IP地址
TXT：文本记录，购买证书时需要
MX：邮件交换记录，用于指向邮件交换服务器
NS：解析服务器记录，用于指定哪台服务器对于该域名解析
SOA记录：起始授权机构记录，每个zone有且仅有唯一的一条SOA记录，SOA是描述zone属性以及主要权威服务器的记录

企业需要哪种DNS服务器：权威DNS，LocalDNS（可选）

常见的开源DNS：bind、nsd、knot、coredns

DNS架构：DNS Query（请求）, DNS Response（回应）, DNS Update（更新）, DNS Notify（通知）, DNS XFR（发送更新请求）

系统流程

解析域名的ip地址，首先向local DNS发送请求，
local DNS再向自建DNS发送请求
得到ip地址100.1.2.3
用户访问100.1.2.3
将请求达到example公司的机房内部，从而获取ip地址请求的结果

接入HTTPS协议 - 解决HTTP明文传输的问题

对称加密：一份密钥

非对称加密：公钥和私钥

SSL/TSL的通信过程

知乎的一篇帖子： zhuanlan.zhihu.com/p/56663184

关于SSL/TSL通信过程的总结：对称加密速度快，但不安全，非对称加密慢，但安全，组合使用：使用非对称加密对称加密的密钥，而用对称加密信息。具体流程是：

客户端向服务器发起请求，提供对称加密的类型和一个随机数R1
接着服务端向客户端发送数字证书（第三方验证），选择一种加密算法，并生成随机数R2
客户端验证数字证书，用CA公钥解密，并对比摘要的哈希值，确认内容没有被篡改，生成随机数R3，并根据R1, R2, R3生成非对称加密的对称加密的密钥session key（公钥/私钥）
服务器根据R1, R2, R3生成非对称加密的对称加密的密钥（私钥/公钥）
加密会话

全站加速

源站容量问题：增加后端机器扩容，静态内容使用静态加速CDN缓存
网络传输问题：动态加速DCDN
全站加速：静态加速+动态加速

动态加速原理：用户 - 边缘节点 - 汇聚节点 - 核心机房

RTT示例：

用户 - 核心：35 ms

用户 - 边缘：20 ms

边缘 - 汇聚：10 ms

汇聚 - 核心：10 ms

常规请求耗时计算：

DCDN：20(TCP) + 20*2(TLS) + 20 + 10 + 10 = 100 ms

直接：35(TCP) + 35*2(TLS) + 35 = 140 ms

节省140 - 100 = 40 ms

全站加速示例：

用户首次登陆抖音，注册信息动态加速
抖音用户打开某个特定视频加载观看静态加速
打开头条官网浏览动态加速（用户登录）+静态加速（内容浏览）

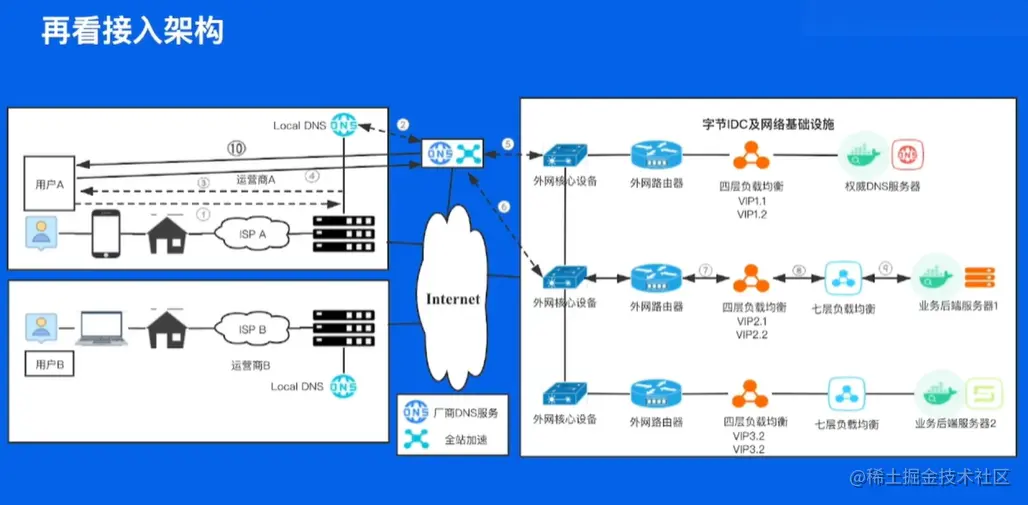

接入全站加速之后，用户优先访问全站加速链路的DNS，接着向权威DNS请求，解析源站地址，解析后再请求获得外网ip，再经由优化线路返回给用户

Class 6-2：四层负载均衡

问题引入：在运营商处租用的公网IP在企业如何使用最合理

问题：直接用物理机，ifconfig将网卡配上这个ip，起客户端监听即可，但是发展到一定规模时，多个server监听导致端口较多，容易错乱，另外如果物理机坏掉所有服务都会崩盘，不方便做容灾

vip: virtual internet protocol, 虚拟互联网协议

rs: real server

NAT: Network Address Translation，网络地址转化

PDU: protocol data unit，协议数据单元

报文是网络中交换与传输的数据单元，即站点一次性要发送的数据块。报文包含了将要发送的完整的数据信息，其长短很不一致，长度不限且可变。报文也是网络传输的单位，传输历程中会不断的封装成分组、包、帧来传输，封装的方式就是添加一些信息段，那些就是报文头以一定格式组织起来的数据。

四层负载均衡是根据网络传输层（四层）定义的信息来决定如何在一组服务器之间分发客户端请求的。特别是对于互联网流量而言，四层负载均衡器根据数据包 HTTP 请求头中记录的源 IP 地址、目标 IP 地址和端口做出负载均衡决策，而不考虑数据包的内容。(路由决策)

网络层共分为七层，由开放式系统互联（OSI）参考模型定义。

四层表示基于IP+端口（第四层）实现负载均衡落到后端服务器相对应的七层负载均衡是基于HTTP协议，在应用层实现负载均衡

四层负载均衡的主要功能：解耦vip和rs（不局限于某一台物理机，而是灵活分配），NAT（不对请求做任何处理而直接移交后端），防攻击：syn proxy
常见调度算法原理

RR轮询：Round Robin，将所有请求平均分配给每个真实服务器

加权RR轮询：给每个后端服务器按权重分配

最小连接：把新请求分配到当前连接数最小的服务器

五元组hash：根据网络的五大属性：sip（源ip）、sport（源port）、proto（协议）、dip（物理ip）、dport（物理port）对静态分配的服务器做散列取模。缺点是当某个服务器故障后，所有连接都需要重新计算，影响整个hash环

一致性hash：如果某台服务器断连，只影响该台服务器的连接，而整体hash不变，其余服务器不受影响

常见的实现方式FULLNAT

segmentfault.com/a/119000003…

四层负载均衡的特点

通过dpdk技术实现，技术成熟

纯用户态协议栈，kernel bypass，消除协议栈瓶颈

无缓存，零拷贝，大页内存（减少cache miss）

仅针对四层数据包转发，小包转发可达限速，可承受高cps

七层负载均衡

问题引入：四层相关的配置需求如何处理

常见场景：

SSL卸载：业务侧是http服务，用户需要用http访问
请求重定向：浏览器访问是toutiao.com，自动跳转www.toutiao.com
路由添加匹配策略：完全、前缀、正则
Header编辑
跨域支持
协议支持：websocket、grpc、quic

Nginx：最灵活的高性能web server，应用最广的七层反向代理

特点：

模块化设计，较好的扩展性和可靠性
基于master/woeker架构设计
支持热部署，可在线升级
不停机更新配置文件、更换日志文件、更新服务器二进制
较低的内存消耗：1万个keep-alive连接欧式下的非活动连接仅消耗2.5M内存
事件驱动：异步非阻塞模型、支持aio、mmap（内存映射）

事件驱动模型：

将每个动作看作一个独立的事件，互相之间不影响，每个消息有独立的处理模块

示例

DNS搭建

获取域名的解析结果

dig @localhost -p 8053 ww.example.com

四层负载均衡实验

开源的解决方案：LVS+keepalived （阿里云的CLB产品）

也可用Nginx stream模块，可进行四层协议TCP/UDP报文的转发和代理

七层负载均衡
SSL自签证书实验

生成自签名证书后需要配置到本地的Nginx中

完成后打开网页前面就会加上小锁头，表示已认证

如何将本地服务开放外网访问

工具：Ngrok，expose your localhost to the web

使用方法：github账户授权登录，详见dashboard.ngrok.com/get-started…

不支持自定义域名

将本地的8082端口的http流量暴露给外网

命令：./ngrok http example.com:8082

总结

范本：strikefreedom.top/
