hcip-homework-6 重发布

作业6 重发布实验

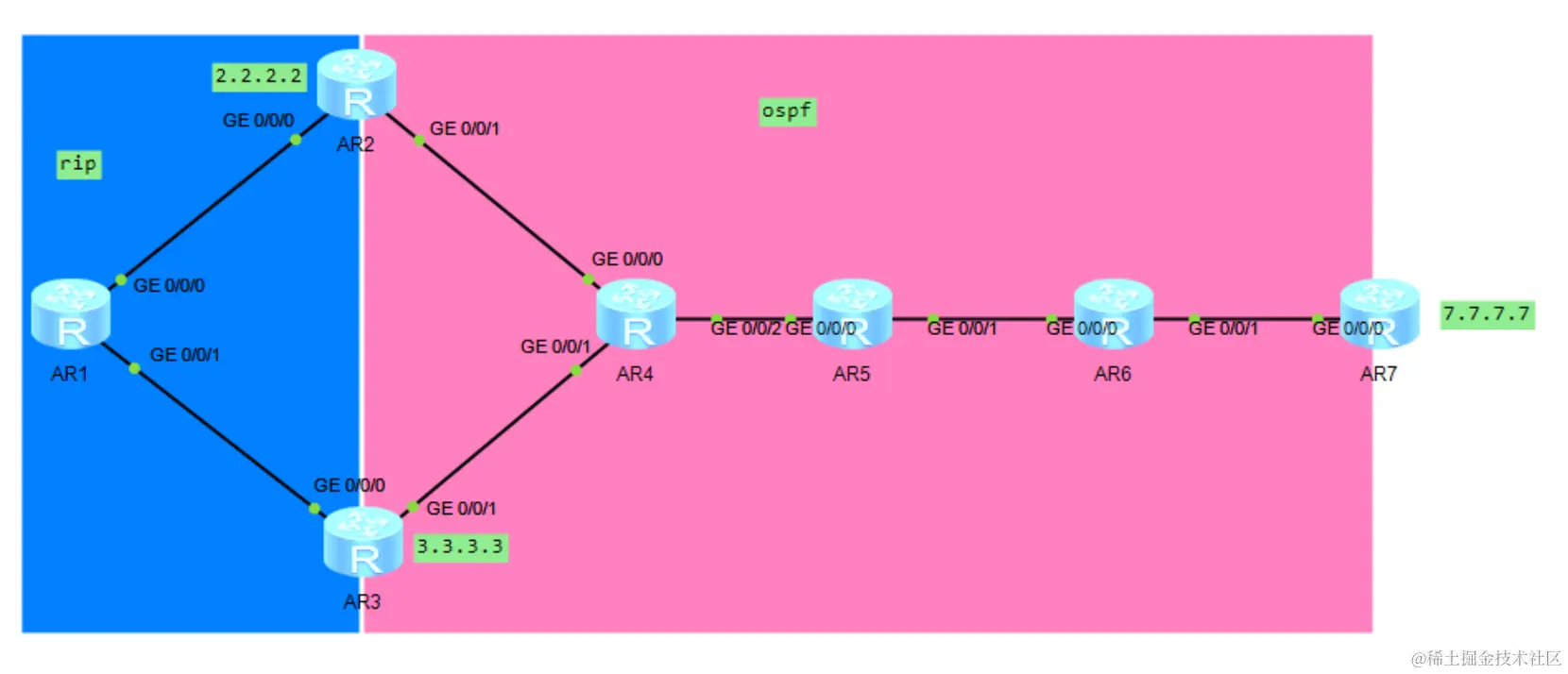

一、实验拓扑

二、实验需求

1、两个协议间进行多点双向重发布

2、R7环回没有宣告在ospf协议，而是后期重新发布进入的

3、解决环路问题，所有路径选路最佳，且存在备份

三、实验思路

1、蓝色区域起rip协议，R2环回宣告在rip协议。

2、粉色区域起ospf协议，R3环回宣告在ospf协议，R7环回不宣告进来。

3、R2和R3做双向重发布。

4、路由策略。

四、实验步骤

1、所有路由配置接口IP地址和环回地址

2、R1，R2，R3开启rip协议

[R1]rip 1
[R1-rip-1]ver 2
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.0
[R1-rip-1]network 13.0.0.0

[R2]rip 1
[R2-rip-1]ver 2
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 2.0.0.0

[R3]rip
[R3-rip-1]ver 2
[R3-rip-1]network 13.0.0.0

3、R2-R7开启ospf协议

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 24.1.1.1 0.0.0.0

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 34.1.1.1 0.0.0.0

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 24.1.1.2 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 45.1.1.2 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 56.1.1.1 0.0.0.0

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 6.6.6.6 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 56.1.1.2 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 67.1.1.1 0.0.0.0

[R6]ospf 1 router-id 7.7.7.7
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 67.1.1.2 0.0.0.0

4、R7环回直连重发布进ospf

[R7-ospf-1]import-route direct

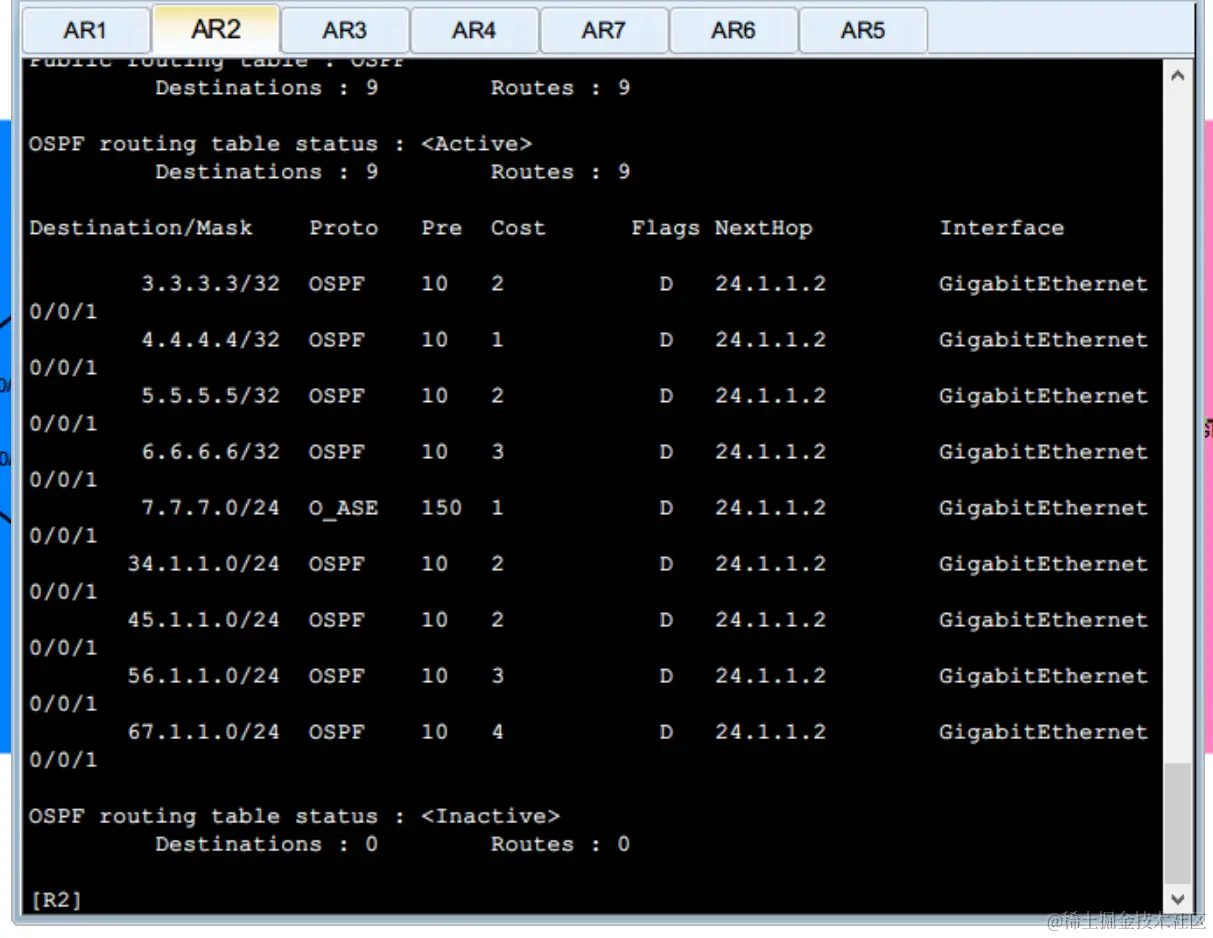

R2学习到了R7的环回

5、R2做双向重发布

[R2]rip 1
[R2-rip-1]import-route ospf 1
[R2-rip-1]q
[R2]ospf 1
[R2-ospf-1]import-route rip 1

[R3]rip 1
[R3-rip-1]import-route ospf 1
[R3-rip-1]q
[R3]ospf 1
[R3-ospf-1]import-route rip 1

在ospf中宣告环回的接口修改接口类型

[R3-LoopBack0]ospf network-type broadcast
[R4-LoopBack0]ospf network-type broadcast
[R5-LoopBack0]ospf network-type broadcast
[R6-LoopBack0]ospf network-type broadcast

5、路由策略

。。。
