问题引出

最近在做基于WebGL的路径追踪时，遇到了一个法线（凹凸）贴图的问题，如下图，凹凸效果走样特别严重。通过问题分析，目前渲染器还缺少对不同纹理过滤类型的实现，今天刚好完成了相关内容，趁热将其记录下来。

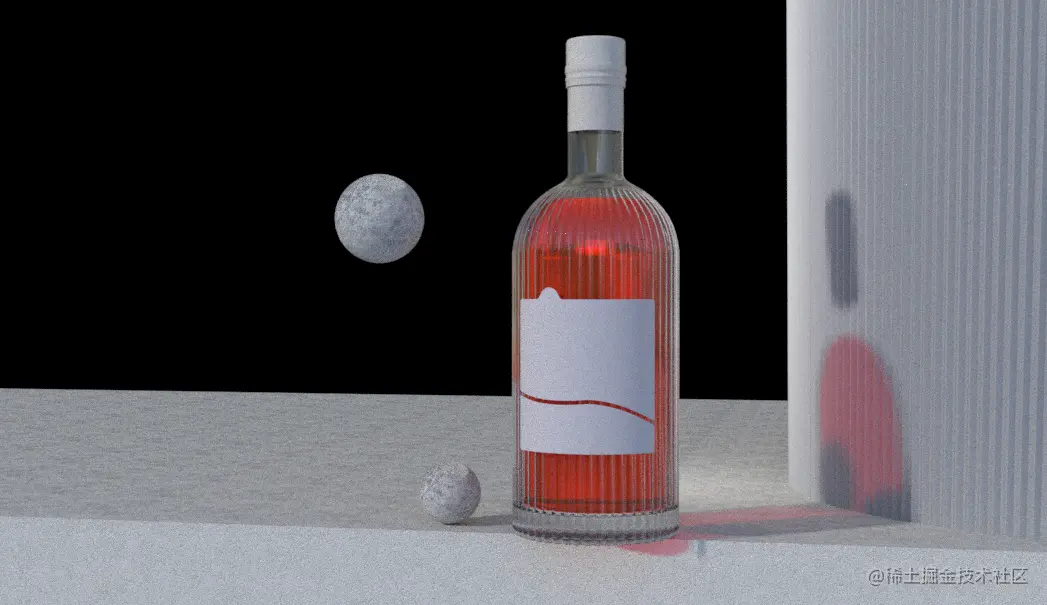

小球凹凸效果的问题

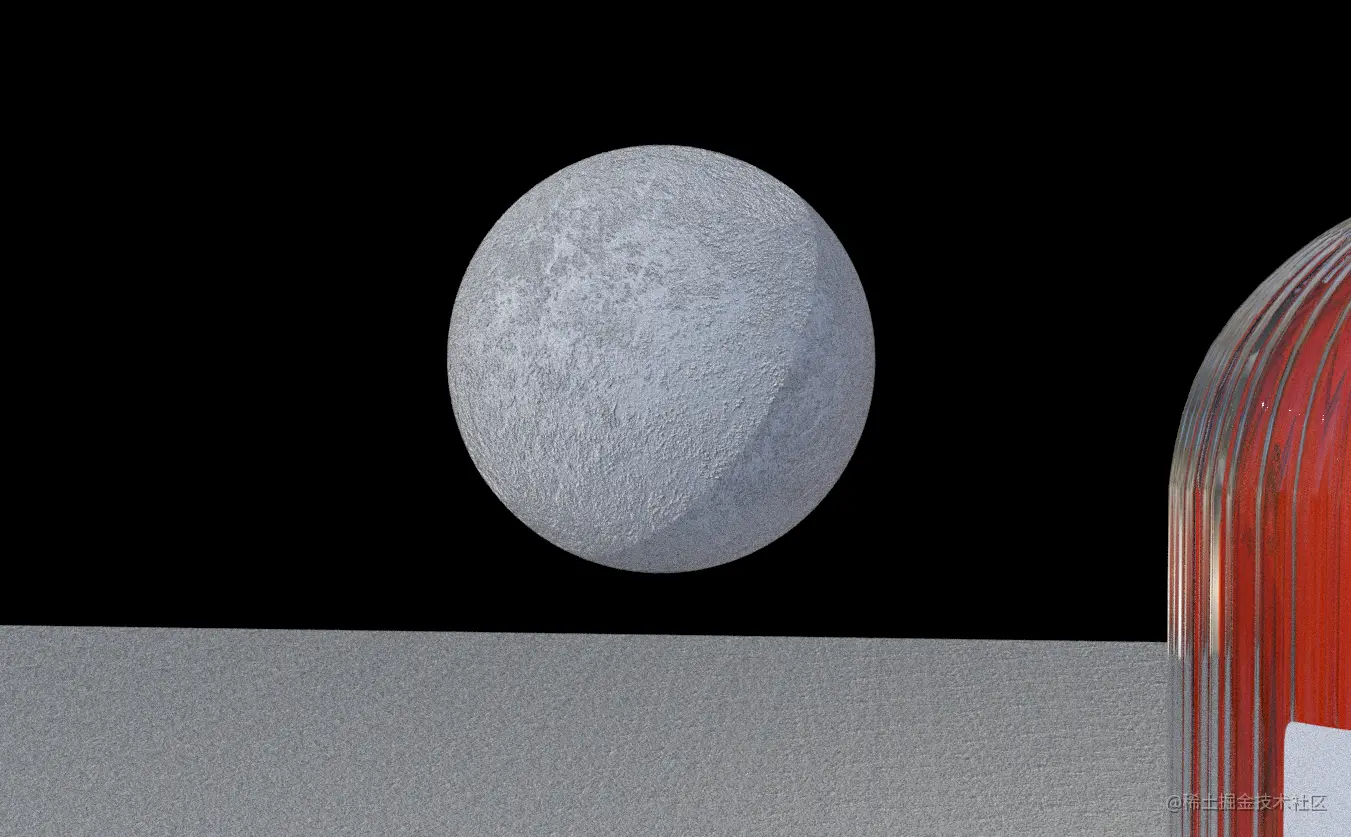

小球细节

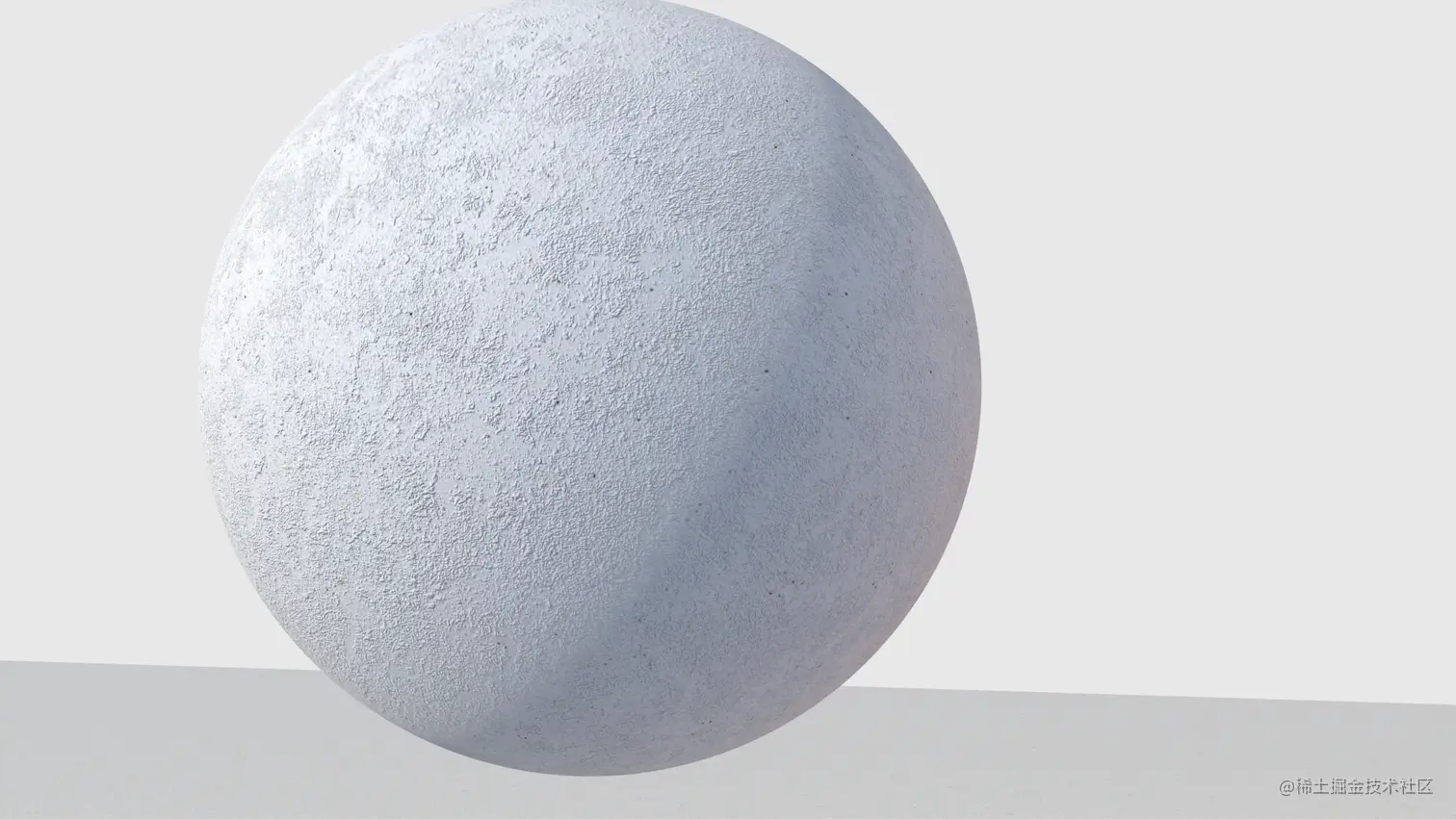

其他渲染器的效果

原因分析

本文示例里小球的凹凸贴图如下图。通过凹凸贴图计算法线的过程如下：

  1. 通过对贴图采样得到点PP的高度hph_p;

  2. 分别右移和上移一个微小的距离得到hp+Δxh_{p+\Delta{x}}、hp+Δyh_{p+\Delta{y}};

  3. 最终的法线可以表示为：

    N′=N+α(hp+Δx−hp)T+α(hp+Δy−hp)(N×T)\mathbf{N}^{'} = \mathbf{N} + \alpha(h_{p+\Delta{x}}-h_p)\mathbf{T} + \alpha(h_{p+\Delta{y}}-h_p)(\mathbf{N}\times\mathbf{T})

    别忘了归一化：N′′=N′∥N′∥\mathbf{N}^{''} = \tfrac{\mathbf{N}^{'}}{\begin{Vmatrix} \mathbf{N}^{'}\end{Vmatrix}}

    上式中α\alpha为凹凸强度，T\mathbf{T}为切向向量。

以上过程，最重要的便是Δx\Delta{x}和Δy\Delta{y}的选取。已知的是在屏幕空间水平和竖直方向的偏移分别为1/resolutionx1/resolution_x和1/resolutiony1/resolution_y，resolutionresolution为渲染屏幕的分辨率，我们需要通过屏幕空间中的偏移去求每个物体在其所在的UV空间的偏移Δx\Delta{x}和Δy\Delta{y}，最后采样求得最终的法线。显然Δx\Delta{x}和Δy\Delta{y}还与视角有关，即当物体离摄像机较近时，偏移很小，而距离增加时，偏移增大。


小球凹凸贴图（1500∗15001500*1500）

对于上述的根据视角自适应采样的方法如何实现？这篇文章详细的介绍了纹理采样，其中的基于MipMap的三线性过滤可以满足我们的要求。在我们使用光栅化渲染，当设置纹理的TEXTURE_MIN_FILTER或TEXTURE_MAG_FILTER为LINEAR_MIPMAP_LINEAR时，OpenGL/WebGL会自动的根据当前像素在UV上的变化率选取合适的MipMap，这是已经集成在硬件上的功能。

解决方案一

基于上述的分析，我们知道光栅化的时候，可以直接利用纹理过滤选项，让硬件帮我们完成最佳的采样。对于凹凸贴图，我们可以直接使用内置的微分函数dFdxdFdx、dFdydFdy：

float hp = texture2D(bump, uv).r;
float hpdx = texture2D(bump, uv + dFdx(uv)).r;
float hpdy = texture2D(bump, uv + dFdy(uv)),r;

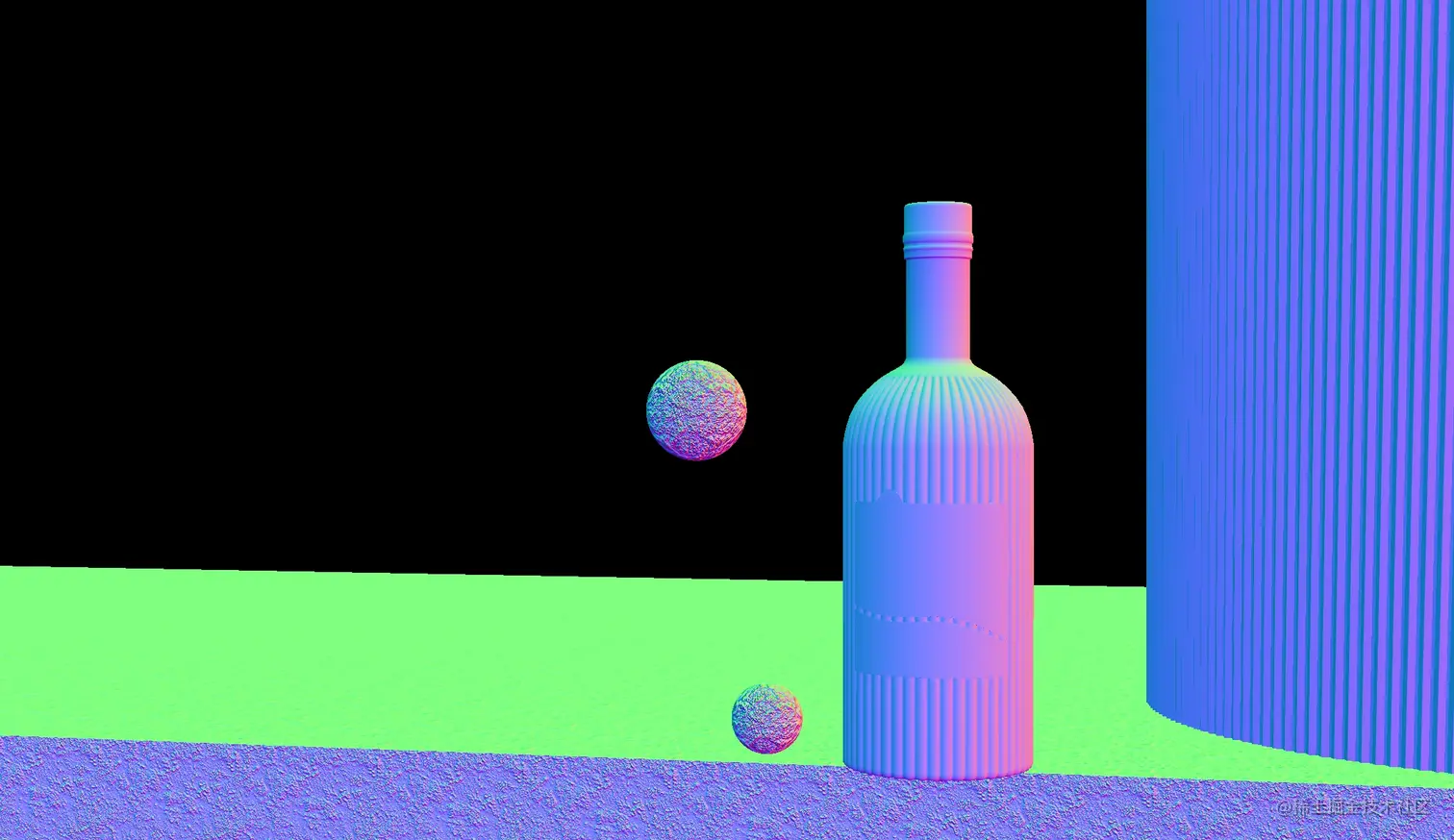

我们怎么将上面的光栅化应用到光线追踪呢？我们可以把法线的结果通过光栅化预计算到FrameBuffer，将计算结果传入光追的Shader，通过坐标变换求得屏幕坐标，采样即可得到法线结果，下图分别为光栅化得到的法线以及最终渲染结果：


20230807-234141.jpeg 但，这种方案有哪些问题呢？

从这种方案的原理出发，很显然，可以预见它有如下的一些问题：

  1. 仅对摄像机视角内的像素点有效，且无法得到被遮挡的物体的法线结果；
  2. 折射/反射后失真；
  3. 视角转动需重新渲染法线结果的FrameBuffer；
  4. 光线追踪每个像素都会使用低差异序列的抗锯齿采样，而光栅化并无此特性，造成两者实际的渲染点不一致，容易引起物体边缘的不连续。

基于上述问题，引出本文的重点：光线微分法。

光线微分法

感兴趣的朋友可以搜索原论文：《Tracing ray differentials.》Igehy, H.本文结合这篇文章以及实际工程中的一些问题来介绍这个算法。 对于任一射线R→\overrightarrow {R}可以表示为：

R→=⟨P,D⟩\overrightarrow {R} = \lang \mathbf{P}, \mathbf{D}\rang

P\mathbf{P}为射线的起点，D\mathbf{D}为射线的方向向量。Ray Tracing的第一次求交时起点为相机的位置，求方向时将屏幕坐标考虑进来，令：

d(x,y)=View+xRight+yUp\mathbf{d}(x,y) = \mathbf{View} + x\mathbf{Right} + y\mathbf{Up}

View\mathbf{View}为相机的朝向，Right\mathbf{Right}为相机的xx轴方向向量，Up\mathbf{Up}为相机的yy轴方向向量，因此：

D=d∥d∥=d(d⋅d)1/2\mathbf{D} = \tfrac{\mathbf{d}}{\begin{Vmatrix} \mathbf{d}\end{Vmatrix}} = \tfrac{\mathbf{d}}{(\mathbf{d}\cdot\mathbf{d})^{1/2}}

初始化时：

∂P∂x=0\tfrac{\partial\mathbf{P}}{\partial{x}}=0

∂D∂x=∂(d(d⋅d)1/2)∂x=(d⋅d)Right−(d⋅Right)d(d⋅d)3/2\tfrac{\partial\mathbf{D}}{\partial{x}}=\tfrac{\partial({\tfrac{\mathbf{d}}{(\mathbf{d}\cdot\mathbf{d})^{1/2}})}}{\partial{x}}= \tfrac{(\mathbf{d}\cdot\mathbf{d})\mathbf{Right}-(\mathbf{d}\cdot\mathbf{Right})\mathbf{d}}{(\mathbf{d}\cdot\mathbf{d})^{3/2}}

∂D∂y\tfrac{\partial\mathbf{D}}{\partial{y}}的求解方法与∂D∂x\tfrac{\partial\mathbf{D}}{\partial{x}}类似，本文不再列出。

当光线沿着方向D\mathbf{D}传播时，直到与某点相交时，得到交点P′\mathbf{P}^{'}: P′=P+tD\mathbf{P}^{'}=\mathbf{P} + t\mathbf{D}，求微分，得：

∂P′∂x=∂P∂x+t∂D∂x+∂t∂xD\tfrac{\partial\mathbf{P}^{'}}{\partial{x}}=\tfrac{\partial\mathbf{P}}{\partial{x}}+t\tfrac{\partial\mathbf{D}}{\partial{x}}+\tfrac{\partial{t}}{\partial{x}}\mathbf{D}

上式中的∂D∂x\tfrac{\partial\mathbf{D}}{\partial{x}}和前一步的∂D∂x\tfrac{\partial\mathbf{D}}{\partial{x}}一致，因为射线直线传播时方向不变，那么如何求∂t∂x\tfrac{\partial{t}}{\partial{x}}?

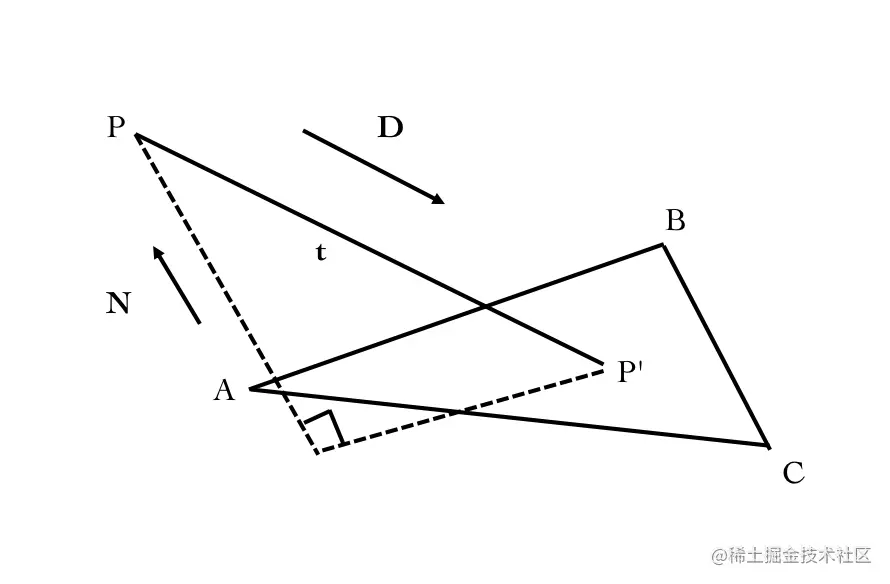

如上图，射线从点PP出发，沿方向D\mathbf{D}传播，与△ABC\triangle{ABC}相交于点P′P{'}。设△ABC\triangle{ABC}的平面方程为Ax+By+Cz=dAx+By+Cz=d，则其法线N=[A,B,C]\mathbf{N}=[A,B,C]，法线方向由三角形确定，与xx、yy不相关。由几何关系得到：

(P−P′)⋅N=−tN⋅D\mathbf{(P-P')\cdot\mathbf{N}} = -t\mathbf{N}\cdot\mathbf{D}

⇒t=−P⋅NN⋅D+dN⋅D\Rightarrow t = -\tfrac{\mathbf{P\cdot\mathbf{N}}}{\mathbf{N}\cdot\mathbf{D}}+\tfrac{d}{\mathbf{N}\cdot\mathbf{D}}

对tt求微分，可得：

∂t∂x=−(∂P∂x+∂D∂x)⋅NN⋅D−d⋅(N⋅∂D∂x)(N⋅D)2\tfrac{\partial{t}}{\partial{x}}=-\tfrac{(\tfrac{\partial{\mathbf{P}}}{\partial{x}}+\tfrac{\partial{\mathbf{D}}}{\partial{x}})\cdot\mathbf{N}}{\mathbf{N}\cdot\mathbf{D}}-\tfrac{d\cdot(\mathbf{N}\cdot\tfrac{\partial{\mathbf{D}}}{\partial{x}})}{(\mathbf{N\cdot{D}})^2}

接下来我们来分析P′P{'}处的UV坐标。已知P′P{'}的UV、法线、顶点坐标均为点A、B、CA、B、C三个顶点内差所得，令点A、B、CA、B、C处的占比分别为α、β、γ\alpha、\beta、\gamma，则满足以下条件：

α+β+γ=1\alpha+\beta+\gamma=1

αA+βB+γC=P′\alpha\mathbf{A}+\beta\mathbf{B}+\gamma\mathbf{C}=\mathbf{P{}'}

⇒[AxAyAzBxByBzCxCyCz111][αβγ]=[P′xP′yP′z1]\Rightarrow \left[ \begin{array}{ccc} \mathbf{A}_x & \mathbf{A}_y & \mathbf{A}_z \\ \mathbf{B}_x & \mathbf{B}_y & \mathbf{B}_z \\ \mathbf{C}_x & \mathbf{C}_y & \mathbf{C}_z \\ 1 & 1 & 1 \end{array} \right]\left[ \begin{array}{ccc} \alpha \\ \beta \\ \gamma \end{array} \right]=\left[ \begin{array}{ccc} \mathbf{P{'}}_x \\ \mathbf{P{'}}_y \\ \mathbf{P{'}}_z \\ 1 \end{array} \right]

假定当前的交点是满足上述内差条件的，则可得：

[AxAyAzBxByBzCxCyCz][αβγ]=[P′xP′yP′z]\left[ \begin{array}{ccc} \mathbf{A}_x & \mathbf{A}_y & \mathbf{A}_z \\ \mathbf{B}_x & \mathbf{B}_y & \mathbf{B}_z \\ \mathbf{C}_x & \mathbf{C}_y & \mathbf{C}_z \end{array} \right]\left[ \begin{array}{ccc} \alpha \\ \beta \\ \gamma \end{array} \right]=\left[ \begin{array}{ccc} \mathbf{P{'}}_x \\ \mathbf{P{'}}_y \\ \mathbf{P{'}}_z \end{array} \right]

且α+β+γ=1\alpha+\beta+\gamma=1。

设M=[AxAyAzBxByBzCxCyCz]\mathbf{M}=\left[ \begin{array}{ccc} \mathbf{A}_x & \mathbf{A}_y & \mathbf{A}_z \\ \mathbf{B}_x & \mathbf{B}_y & \mathbf{B}_z \\ \mathbf{C}_x & \mathbf{C}_y & \mathbf{C}_z \end{array} \right]，若M\mathbf{M}可逆，可得：

[αβγ]=M−1[P′xP′yP′z]\left[ \begin{array}{ccc} \alpha \\ \beta \\ \gamma \end{array} \right]=\mathbf{M}^{-1}\left[ \begin{array}{ccc} \mathbf{P{'}}_x \\ \mathbf{P{'}}_y \\ \mathbf{P{'}}_z \end{array} \right]

由此我们得到了内差系数α、β、γ\alpha、\beta、\gamma和内差结果的变换关系。然而上述等式成立的条件是变换矩阵可逆，这个条件有的时候可能不满足，比如所有顶点都在xyxy平面上，此时所有点的zz轴分量为0，矩阵不可逆。

为了解决这个问题，笔者构造了一个新的空间，使得该空间的xx轴为三角形其中一边，zz轴为与三角形所在平面的法线和新的xx轴都成45度的向量，yy轴即为两者的正交向量，令新空间的变换矩阵为M1\mathbf{M_1}，则变换后的顶点A′、B′、C′\mathbf{A'}、\mathbf{B'}、\mathbf{C'}分别为：

A′=M1A\mathbf{A'}=\mathbf{M_1}\mathbf{A}

B′=M1B\mathbf{B'}=\mathbf{M_1}\mathbf{B}

C′=M1C\mathbf{C'}=\mathbf{M_1}\mathbf{C}

且A′、B′、C′\mathbf{A'}、\mathbf{B'}、\mathbf{C'}依旧满足：

[A′xA′yA′zB′xB′yB′zC′xC′yC′z][αβγ]=M1[P′xP′yP′z]\left[ \begin{array}{ccc} \mathbf{A'}_x & \mathbf{A'}_y & \mathbf{A'}_z \\ \mathbf{B'}_x & \mathbf{B'}_y & \mathbf{B'}_z \\ \mathbf{C'}_x & \mathbf{C'}_y & \mathbf{C'}_z \end{array} \right]\left[ \begin{array}{ccc} \alpha \\ \beta \\ \gamma \end{array} \right]=\mathbf{M_1}\left[ \begin{array}{ccc} \mathbf{P{'}}_x \\ \mathbf{P{'}}_y \\ \mathbf{P{'}}_z \end{array} \right]

令M2=[A′xA′yA′zB′xB′yB′zC′xC′yC′z]\mathbf{M_2}=\left[ \begin{array}{ccc} \mathbf{A'}_x & \mathbf{A'}_y & \mathbf{A'}_z \\ \mathbf{B'}_x & \mathbf{B'}_y & \mathbf{B'}_z \\ \mathbf{C'}_x & \mathbf{C'}_y & \mathbf{C'}_z \end{array} \right]，则：

[αβγ]=M2−1M1[P′xP′yP′z]\left[ \begin{array}{ccc} \alpha \\ \beta \\ \gamma \end{array} \right]=\mathbf{M_2^{-1}}\mathbf{M_1}\left[ \begin{array}{ccc} \mathbf{P{'}}_x \\ \mathbf{P{'}}_y \\ \mathbf{P{'}}_z \end{array} \right]

对于P′P{'}的UV坐标S′=[u′v′1]\mathbf{S^{'}}=\left[ \begin{array}{ccc} u^{'} \\ v^{'} \\ 1 \end{array} \right]，依然满足内插规则：

αSa+βSb+γSc=S′\alpha\mathbf{S_a}+\beta\mathbf{S_b}+\gamma\mathbf{S_c}=\mathbf{S'}

设M=M2−1M1M=\mathbf{M_2^{-1}}\mathbf{M_1}，对xx求微分：

∂S′∂x=∂α∂xSa+∂β∂xSb+∂γ∂xSc\tfrac{\partial{\mathbf{S'}}}{\partial{x}}=\tfrac{\partial{\alpha}}{\partial{x}}\mathbf{S}_a+\tfrac{\partial{\beta}}{\partial{x}}\mathbf{S}_b+\tfrac{\partial{\gamma}}{\partial{x}}\mathbf{S}_c

∂S′∂x=M[0]∂P′∂xSa+M[1]∂P′∂xSb+M[2]∂P′∂xSc\tfrac{\partial{\mathbf{S'}}}{\partial{x}}=\mathbf{M}_{[0]}\tfrac{\partial{\mathbf{P'}}}{\partial{x}}\mathbf{S}_a+\mathbf{M}_{[1]}\tfrac{\partial{\mathbf{P'}}}{\partial{x}}\mathbf{S}_b+\mathbf{M}_{[2]}\tfrac{\partial{\mathbf{P'}}}{\partial{x}}\mathbf{S}_c

M[i]\mathbf{M}_{[i]}为M\mathbf{M}的第ii行向量。

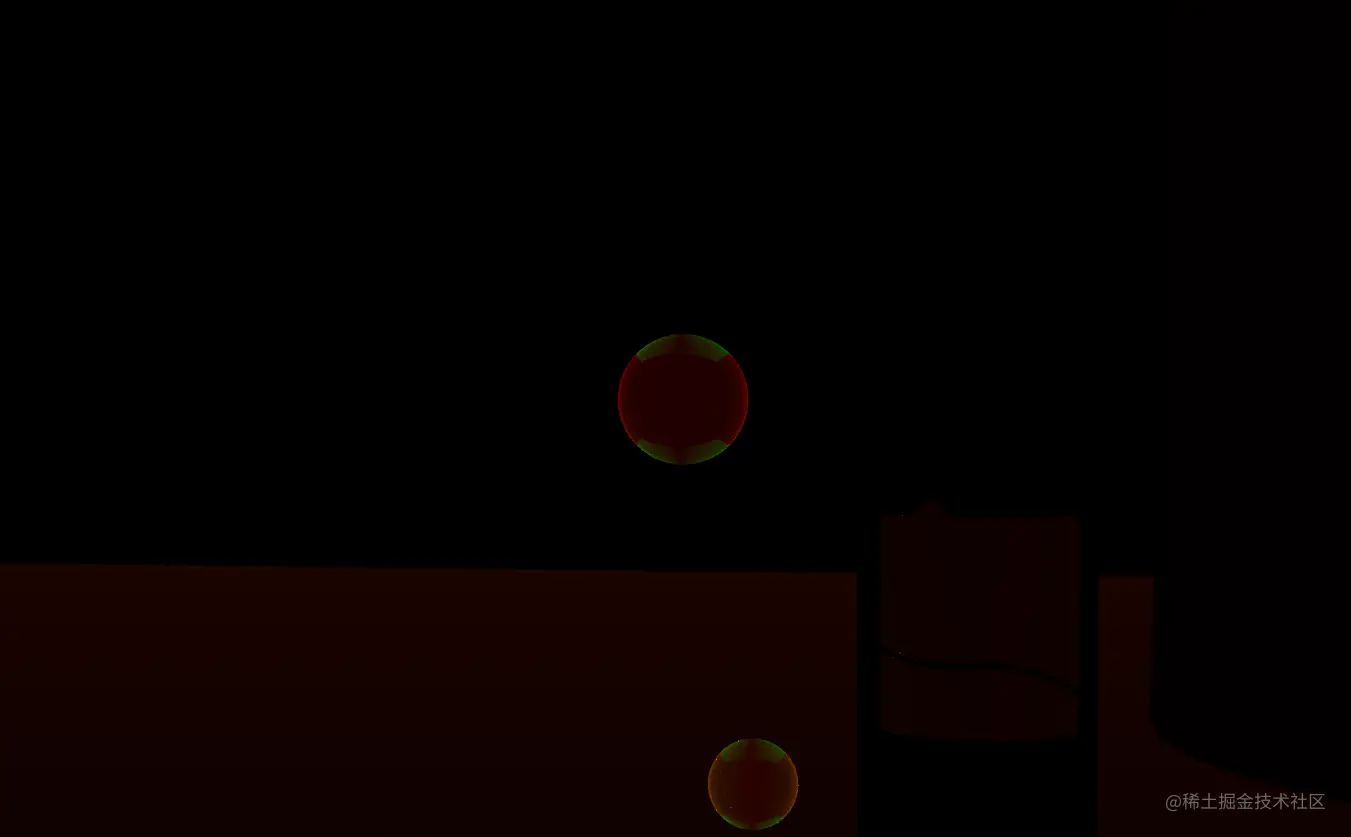

下两张图分别为使用光线微分和光栅化计算得到的∂S′∂x\tfrac{\partial{\mathbf{S'}}}{\partial{x}}，为了显示更明显，将其值放大了10倍。



现在我们得到了∂S′∂x\tfrac{\partial{\mathbf{S'}}}{\partial{x}}，对纹理进行采样时需要利用相关数据计算MipMap的等级。

渲染点P′P{'}与其向右和向上一个像素点对应的UV差值为：

ΔTx≈Δx∂S′∂x\Delta\mathbf{T}_x\approx\Delta{x}\tfrac{\partial{\mathbf{S'}}}{\partial{x}}

ΔTy≈Δy∂S′∂y\Delta\mathbf{T}_y\approx\Delta{y}\tfrac{\partial{\mathbf{S'}}}{\partial{y}}

MipMap的等级lodlod可以表示为：

lod=0.5log2[max(Δx⋅Δx,Δy⋅Δy)]lod=0.5log_2[max(\Delta{x}\cdot\Delta{x},\Delta{y}\cdot\Delta{y})]

计算出了lodlod的值，我们需要对纹理进行三线性差值计算：

差值计算的两级MipMap分别为：

lodsub=floor(lod)lod_{sub} = floor(lod)

lodup=floor(lod)+1lod_{up} = floor(lod)+1

Fup=lod−lodsubF_{up} = lod - lod_{sub}

分别采样lodsublod_{sub}和loduplod_{up}两个等级的结果，再将两者进行线性差值，其中loduplod_{up}的占比为FupF_{up}。

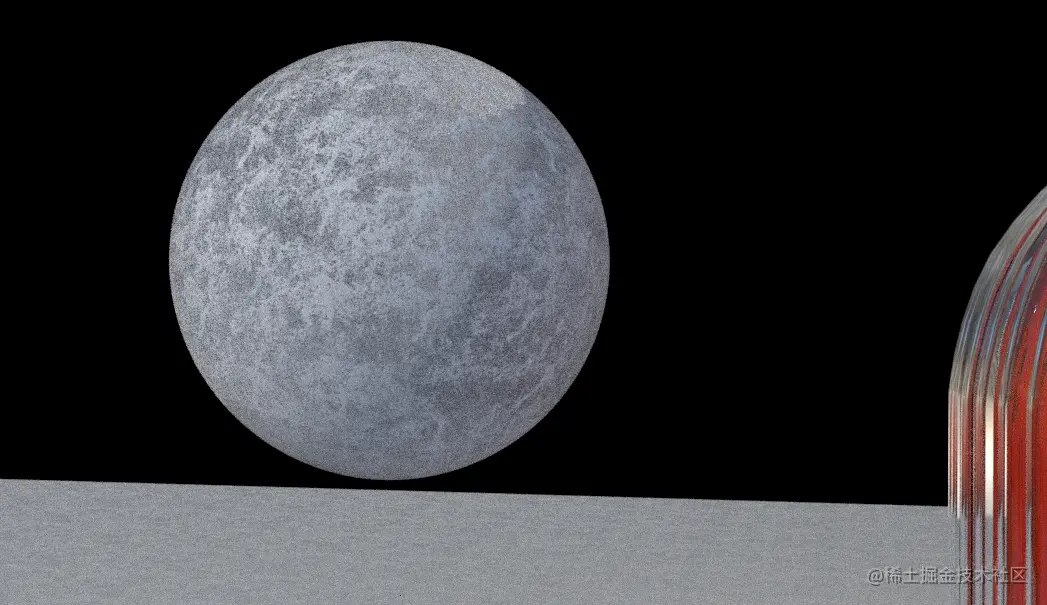

使用光线微分后，渲染的结果如下：



总结

要做出高质量的光线追踪渲染，在做纹理采样时需要应用纹理过滤，光线追踪时由于无法使用诸如dFdxdFdx的函数，需要根据射线的表达式手动计算微分，而本文所用的光线微分便为其中一种方法。需要注意的是，本文仅对光线直线传播时进行了分析，当光线发生折射和反射时，光线的方向发生了变化，还需要将∂N∂x\tfrac{\partial{\mathbf{N}}}{\partial{x}}和∂N∂y\tfrac{\partial{\mathbf{N}}}{\partial{y}}考虑进来，感兴趣的读者可以阅读上面的Paper，这部分的内容我也将在近期分享。

参考

《Tracing ray differentials.》Igehy, H. (1999). SIGGRAPH '99 Proceedings
