RPC 框架分层设计 | 青训营

RPC基本概念

Remote Procedure Calls，远程函数调用

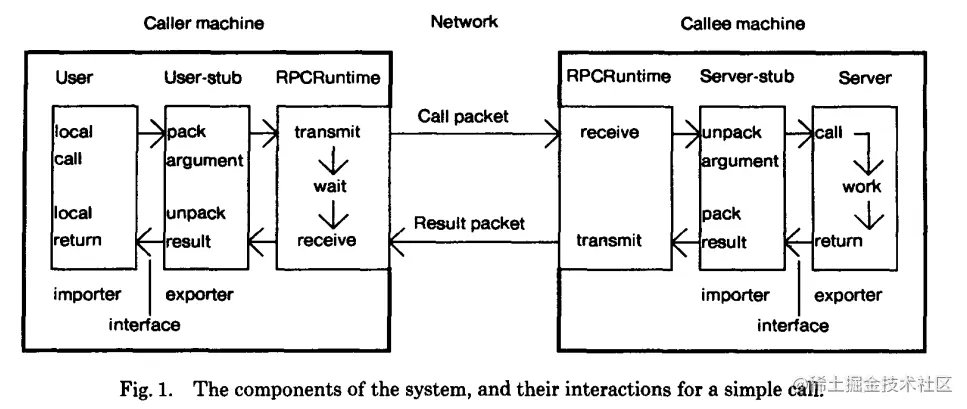

RPC的过程由5个模型组成：

• User
• User-Stub
• RPC-Runtime
• Server-Stub
• Server

RPC解决的问题：

• 函数映射
• 数据转换成字节流
• 网络传输

一次完整的RPC过程

• 调用方将请求参数对象序列化（EnCode）成二进制数据，通过TCP协议（protocol）传输到服务提供方
• 服务提供方从TCP协议通道里面接收到二进制数据
• 根据RPC协议，服务提供方将二进制数据分割出不同请求数据，根据反序列化（DeCode）将二进制数据逆向还原出请求对象，找到对应的实现类，完成真正的方法调用
• 服务提供方再将执行结果序列化，回写到对应的TCP通道内
• 调用方获取到应答的数据包后，再反序列化为应答对象

当用户希望进行远程调用时，它实际上进行了一个完全正常的本地调用，该调用调用 user-stub 中的相应过程。User-stub 负责将目标过程和参数的规范放入一个或多个数据包中，并请求 RPCRuntime 将这些数据包可靠地传输到被调用计算机。在接收到这些数据包后，被调用机器中的 RPCRuntime 将它们传递给 server-stub。服务器存根将它们解包，然后再次执行一个完全正常的本地调用，这将调用服务器中的适当过程。同时，调用者机器中的调用进程暂停，等待结果数据包。当服务器中的调用完成时，它返回到 serverstub，并将结果传递回调用方机器中的挂起进程。在那里，它们被解压缩，用户存根将它们返回给用户。

为什么需要RPC

对大型项目进行服务化拆分

RPC的优点：

• 单一职责，利于分工协作和运维开发
• 可扩展性强，资源使用率更优
• 故障隔离，服务的整体可靠性更高

RPC的缺点（调用方和被调用方每次都要关注底层的调用细节）：

• 服务宕机
• 在调用过程中发生网络异常
• 请求量突增导致服务无法及时处理

这些问题将由RPC框架来解决：让调用方像调用本地函数一样调用远端的函数（服务）

RPC框架的职责

• Client：序列化、连接池管理、负载均衡，路由策略，故障转移、超时处理、异步管理
• Sever：网络通信事件处理、反序列化、手法队列、优雅退出、超时处理

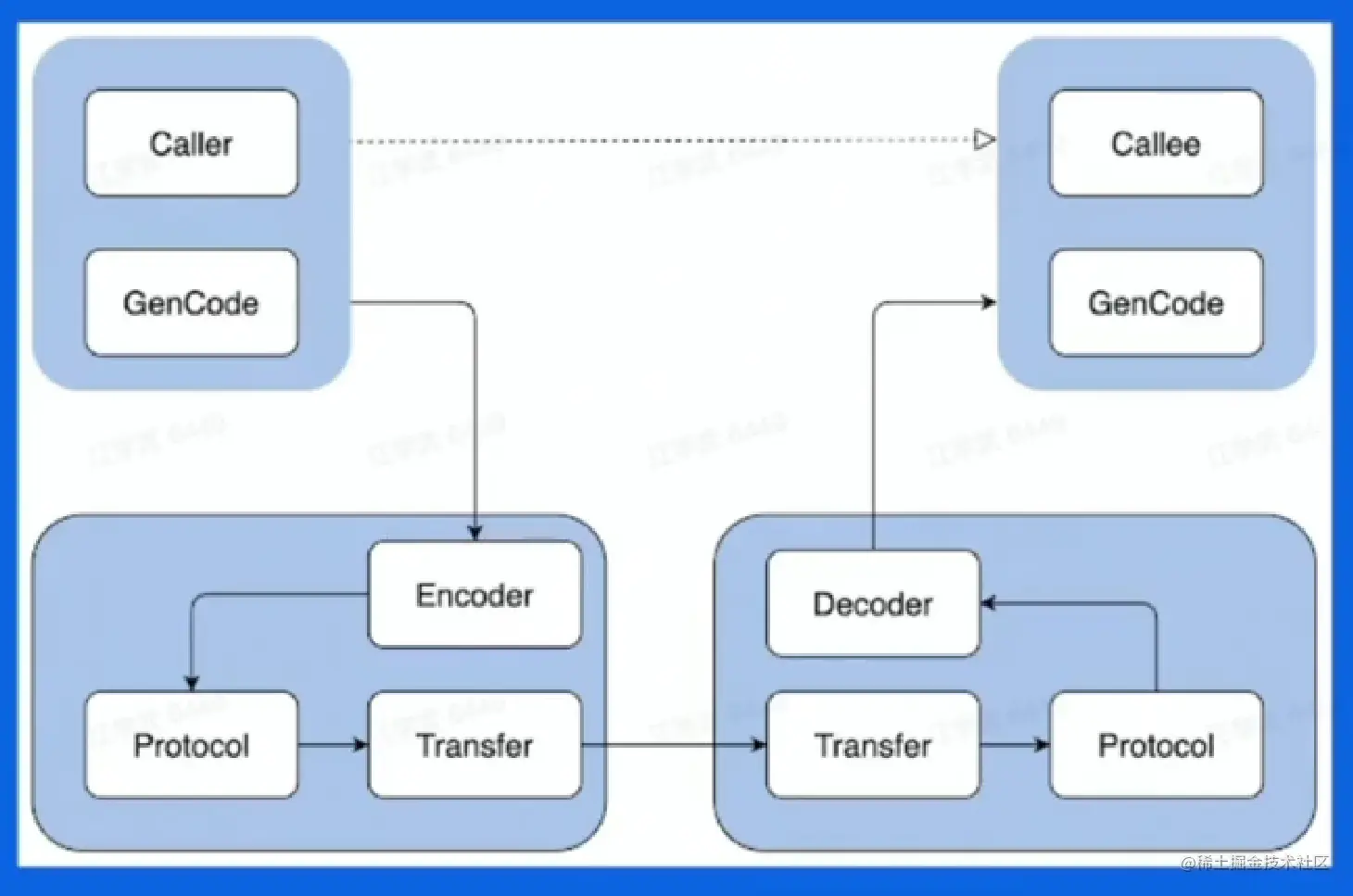

RPC框架分层设计

主要核心层分为：编解码层、协议层、网络通信层

编解码层

Client和Sever依赖于同一份IDL（Interface Description Language）文件去生成不同编程语言的CodeGen IDL文件数据

• 数据格式
  • 语言特定格式：使用较少的额外代码实现内存对象的保存与恢复，与特定编程语言深度绑定，兼容性差。
  • 文本格式：具有人类可读性，数字编码多有歧义（XML和CSV不能区分数字和字符串；JSON不区分整数和浮点数）
  • 二进制编码：跨语言和高性能，常见有TLV编码、Varint编码
• 选项
  • 兼容性：提高灵活度
  • 通用性：跨平台、跨语言
  • 性能

协议层

• 消息切分

  • 特殊结束符
  • 变长协议

• 协议构造

  • LENGTH：数据包大小
  • HEADER MAGIC：标识版本信息
  • SEQUENCE NUMBER：数据包的seqID，可用于多路复用，单联接内递增
  • HEADER SIZE：头部长度
  • PROTOCOL ID：编解码方式，Binary或Compact
  • TRANSFORM ID：压缩方式
  • INFO ID：传递特定meta信息
  • PAYLOAD：消息体

• 协议解析

网络通信层

• 网络库
  • 提供易用API
    • 封装底层Socket API
    • 连接管理和事件分发
  • 功能
    • 协议支持
    • 退出、异常处理
  • 性能
    • 应用层buffer减少copy
    • 高性能定时器、对象池
• 核心指标

RPC框架需要解决的问题

• 确定Client和Sever之间的通信协议
• 高效进行网络通信
• Sever提供的服务给到Client
• Client发现Sever提供的服务
• 高效的对请求对象和响应结果进行序列化和反序列化操作

---

http(s)与RPC都是进行数据传输交互的，不过http(s)是协议，RPC是一种技术思想，二者各有应用场景和优缺点，在传输数据方面可以进行对比学习。
