PXE

PXE（ Preboot eXecution Environment，预启动执行环境 ）是由Inter公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统。

PXE是通过网卡引导启动。

PXE服务优点

  • 规模化：同时装配多台服务器，无需每一台单独安装操作系统；
  • 自动化：实现服务器的自动安装及自动配置各种服务；
  • 远程实现：不需要光盘、U盘等安装介质，方便快捷的同时又可以保障服务器安全。

搭建PXE网络体系所需条件

客户机

  • 客户机的网卡要支持PXE协议（集成BOOTROM芯片）。
  • 网卡自带DHCP服务和TFTP服务。
  • 主板支持网络引导。有一些需在BIOS设置中允许从 Network 或 LAN 启动即可。

服务端

  • 配置 DHCP 服务器 ：为客户机自动分配地址、指定引导文件位置（指明TFTP服务器地址）。
  • 服务器要开启 TFTP 服务（简单文件传输协议）：用来提供系统内核和引导镜像文件的下载。
  • 安装软件包syslinux ：提供PXE引导程序。
  • 服务器提供FTP服务（或http） ：提供安装源（例如镜像文件系统等）。

四大文件

  • pxelinux.0：引导程序。（来自syslinux程序）
  • default：引导程序的配置文件。（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
  • vmlinuz：内核文件。（从光盘中获取，位于 isolinux 目录下）
  • initrd.img： 系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）

PXE实现过程

  1. 客户机的网卡查找相关的dhcp服务器（获取地址和时间）。
  2. DHCP服务器给客户机分配IP地址和引导程序（boot loader）的地址 ，同时通过offer报文把TFTP服务器的地址发给客户机。
  3. TFTP服务器把引导文件（pxelinux.0）传给客户机。
  4. 客户机将引导程序加载到内存中来。
  5. 引导程序去TFTP服务器中查找配置文件，服务器将配置文件传给客户机。（配置文件中指定客户机使用ftp方式连接服务器获取系统镜像文件）
  6. 服务端安装并启动vsftpd服务，客户机使用ftp服务获取系统镜像文件。

搭建服务详解

PXE远程安装服务器集成了CentOS 7安装源、TFTP 服务、DHCP 服务，能够向空白客户机（裸机）发送PXE引导程序、Linux 内核、启动菜单等数据，以及提供安装文件。

网卡自带DHCP服务和TFTP服务。

DHCP服务

DHCP是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。

TFTP服务

  • TFTP（简单文件传输协议），是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP69端口。
  • TFTP服务一般只在装机这种场景下使用，用于传输内核和引导文件。因为安全性不高。
  • 自带的站点：/var/lib/tftpboot

syslinux

  • syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间， 并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后， sysLinux启动盘就可以引导各种基于DOS的工具， 以及MS-DOS/Windows或者 任何其它操作系统。
  • 安装syslinux程序后，可获得 pxelinux.0 文件。

vsftp

可以使用http、ftp等方式，ftp文件传输的一种，vsftpd是提供ftp服务的软件之一。

PXE网络装机

服务器

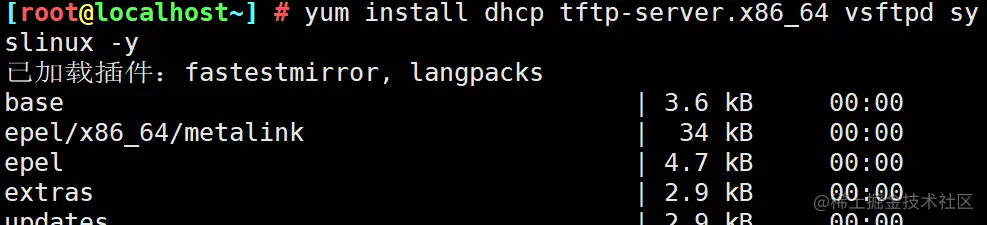

安装软件包：dhcp、tftp-server、vsftpd、syslinux

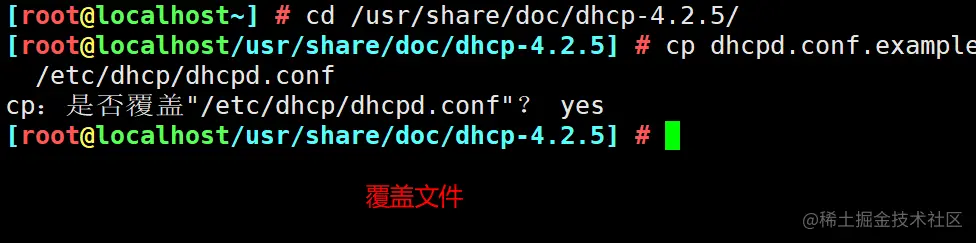

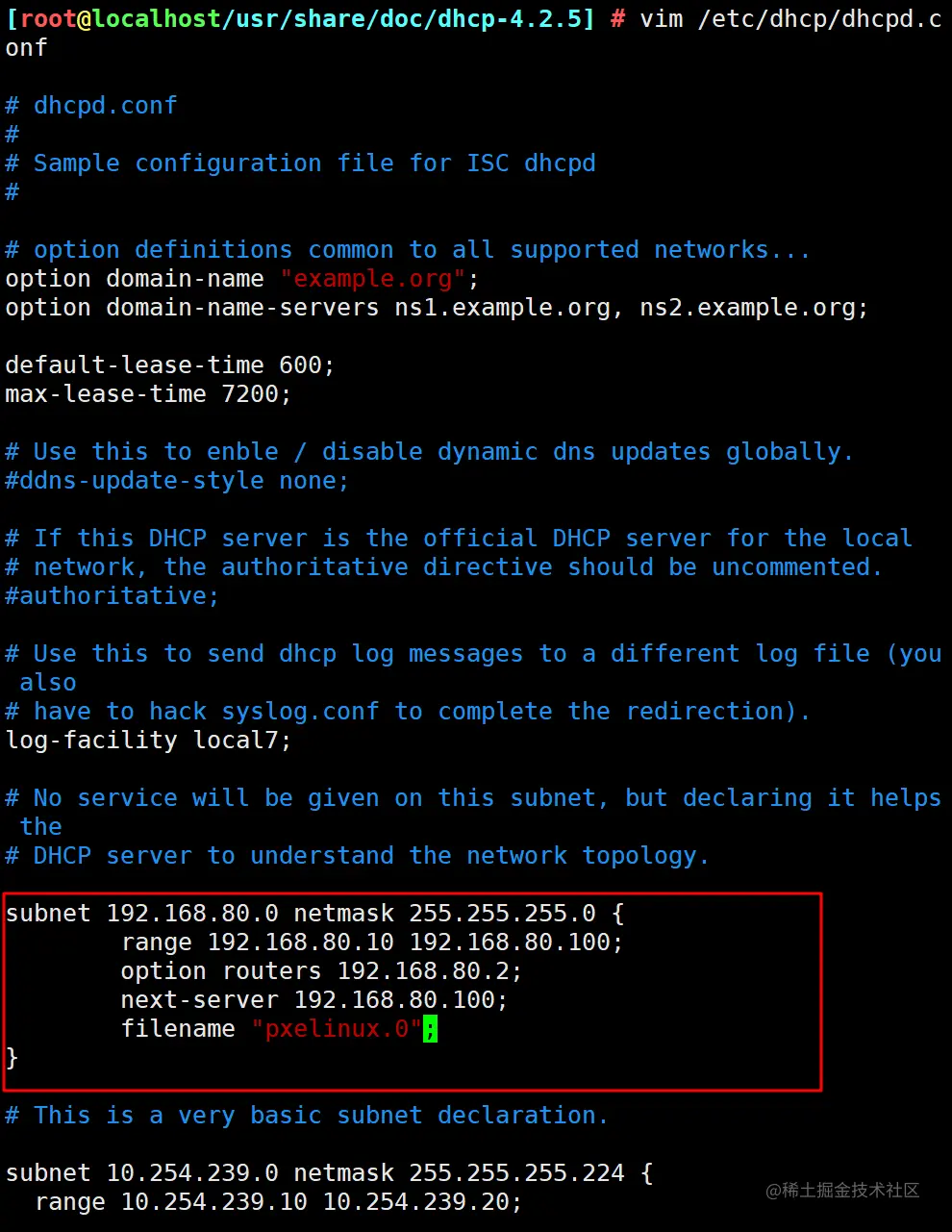

配置DHCP服务器，分配IP地址，指明tftp服务器的地址

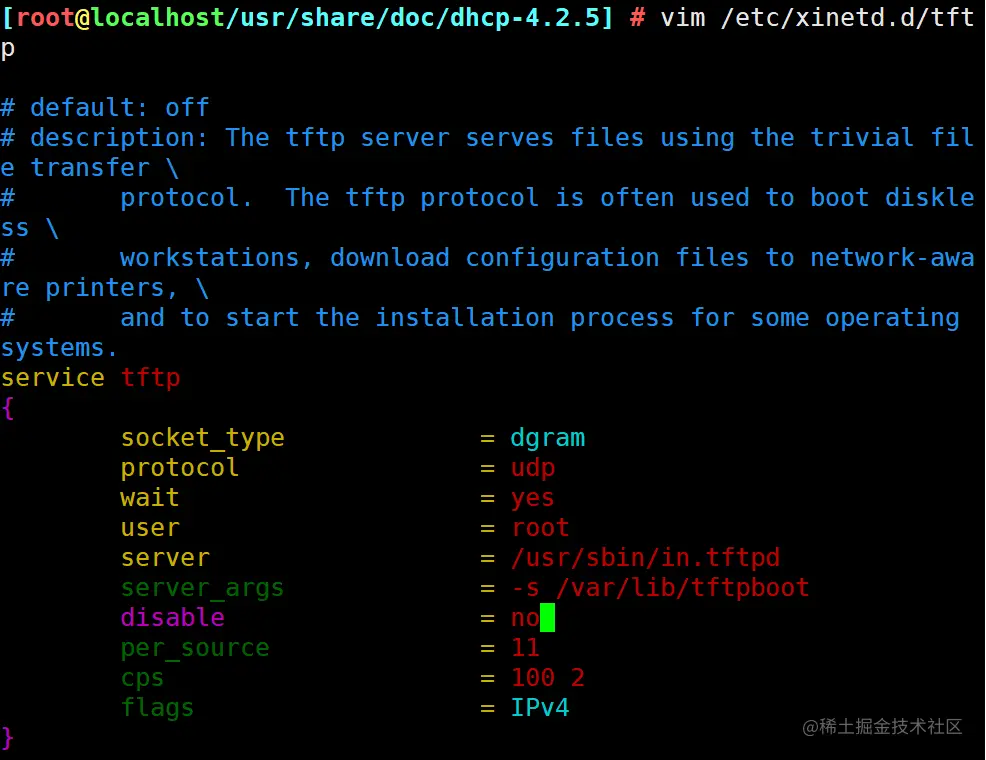

修改TFTP服务配置文件/etc/xinetd.d/tftp，将服务开启

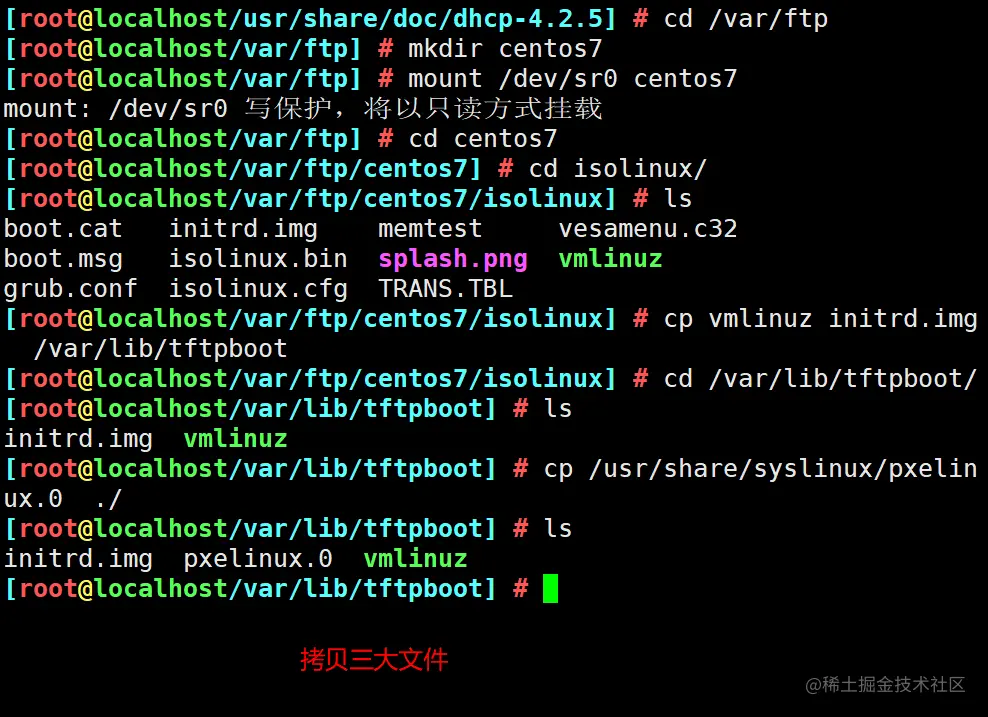

将光盘挂载到/var/ftp的子目录centos7下，并将三大文件先拷入/var/lib/tftpboot/ 目录中

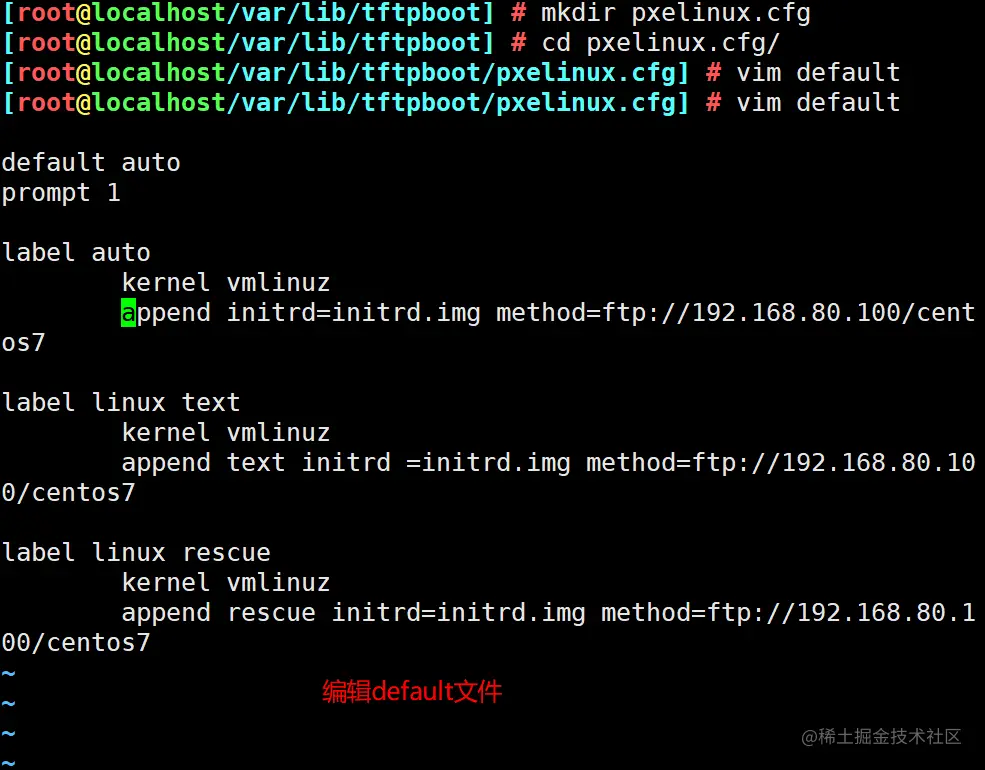

在/var/lib/tftpboot/ 目录下，创建子目录pxelinux.cfg，在pxelinux.cfg目录下编写引导程序的配置文件default

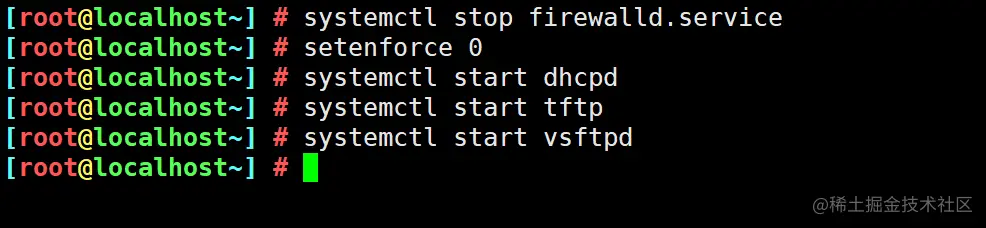

关闭防火墙，启动 dhcpd、tftp、vsftpd服务


客户端

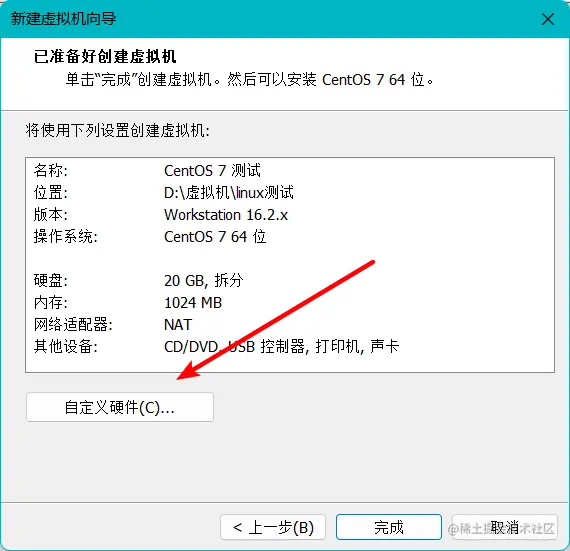

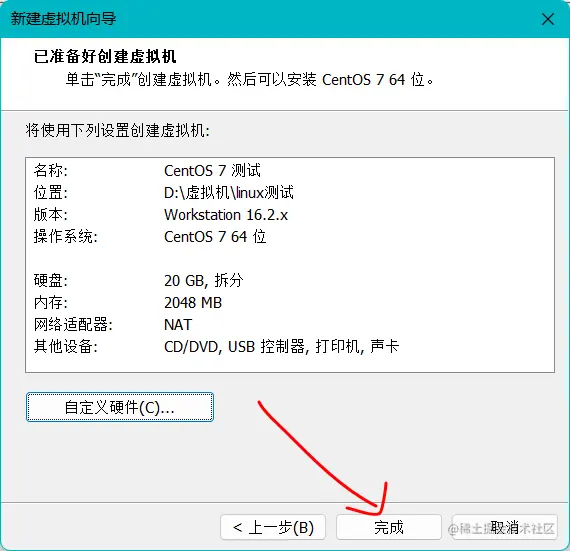

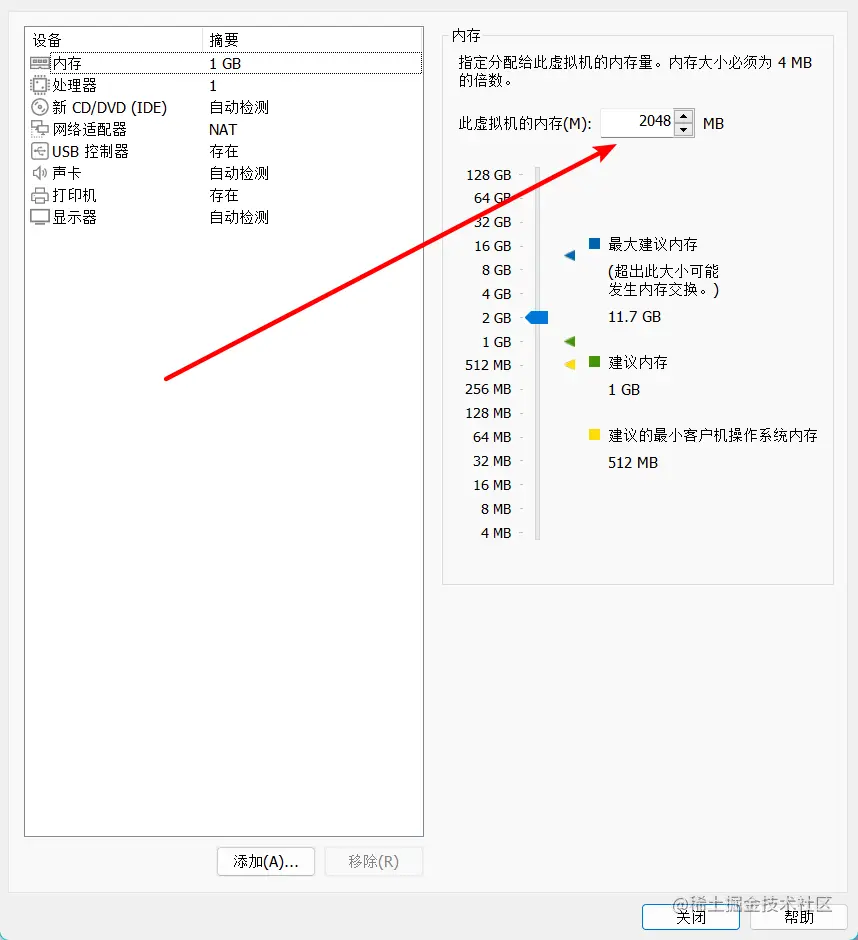

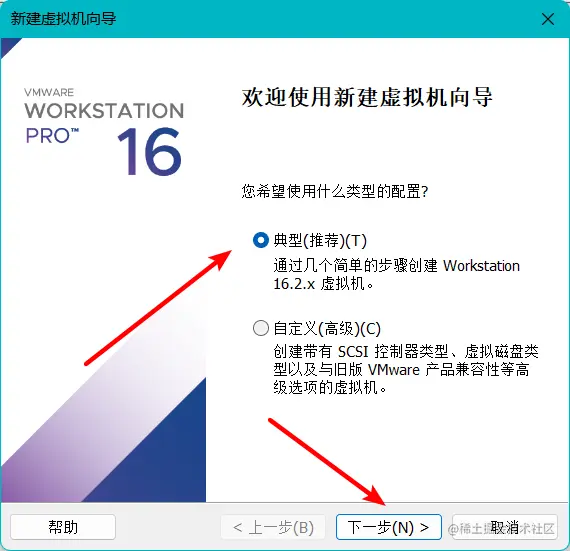

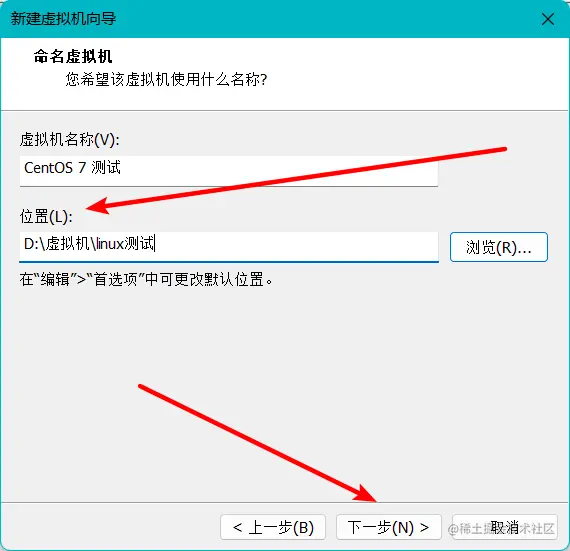

创建新的空白虚拟机

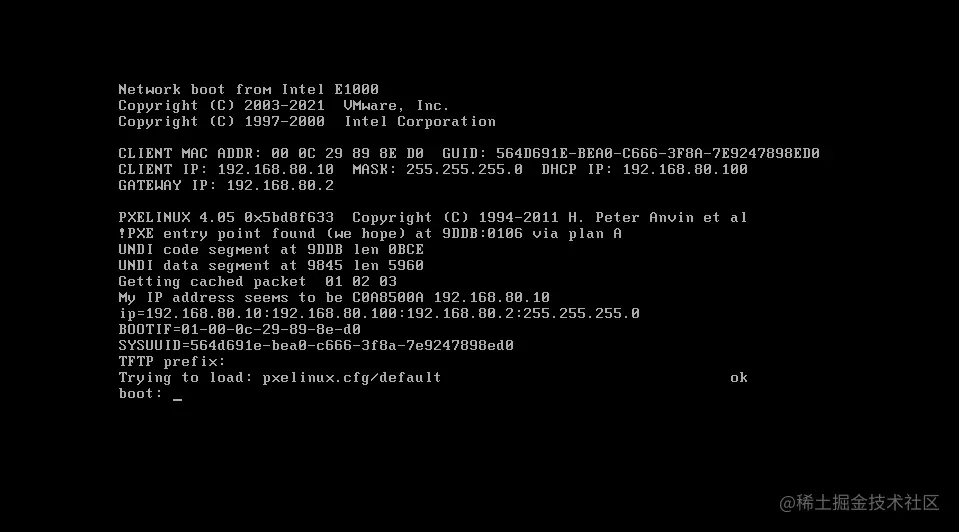

虚拟机自动获取IP地址、自动安装镜像文件系统，boot处手动回车

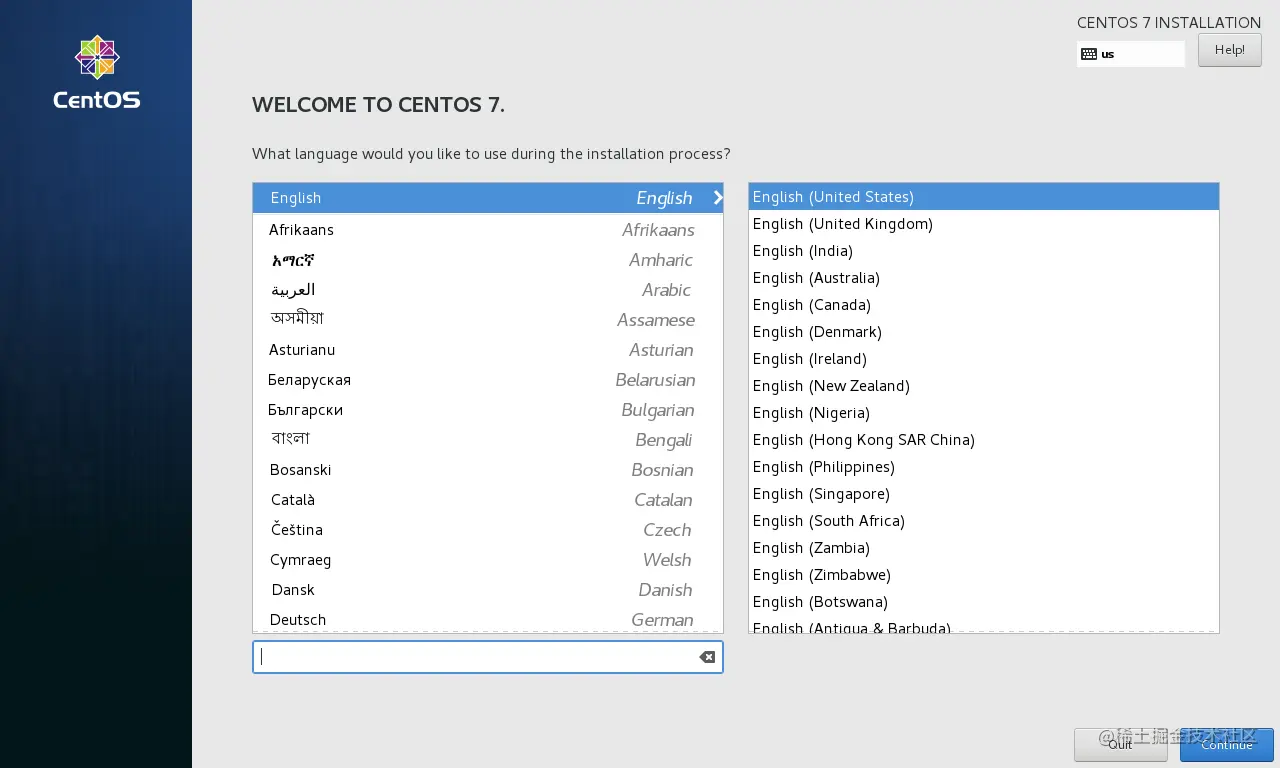

最后安装完成出现图形界面


Kickstart全自动化安装

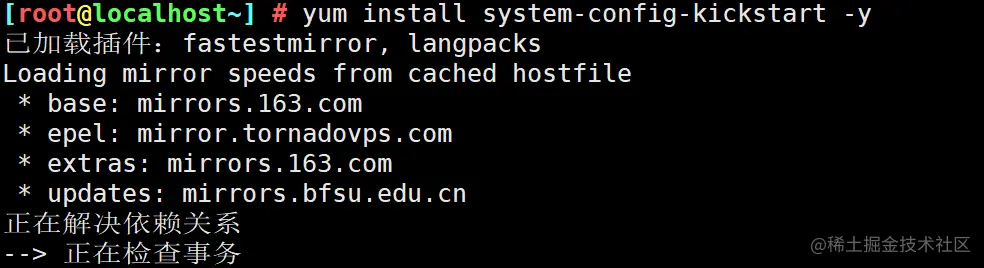

下载kickstart软件包

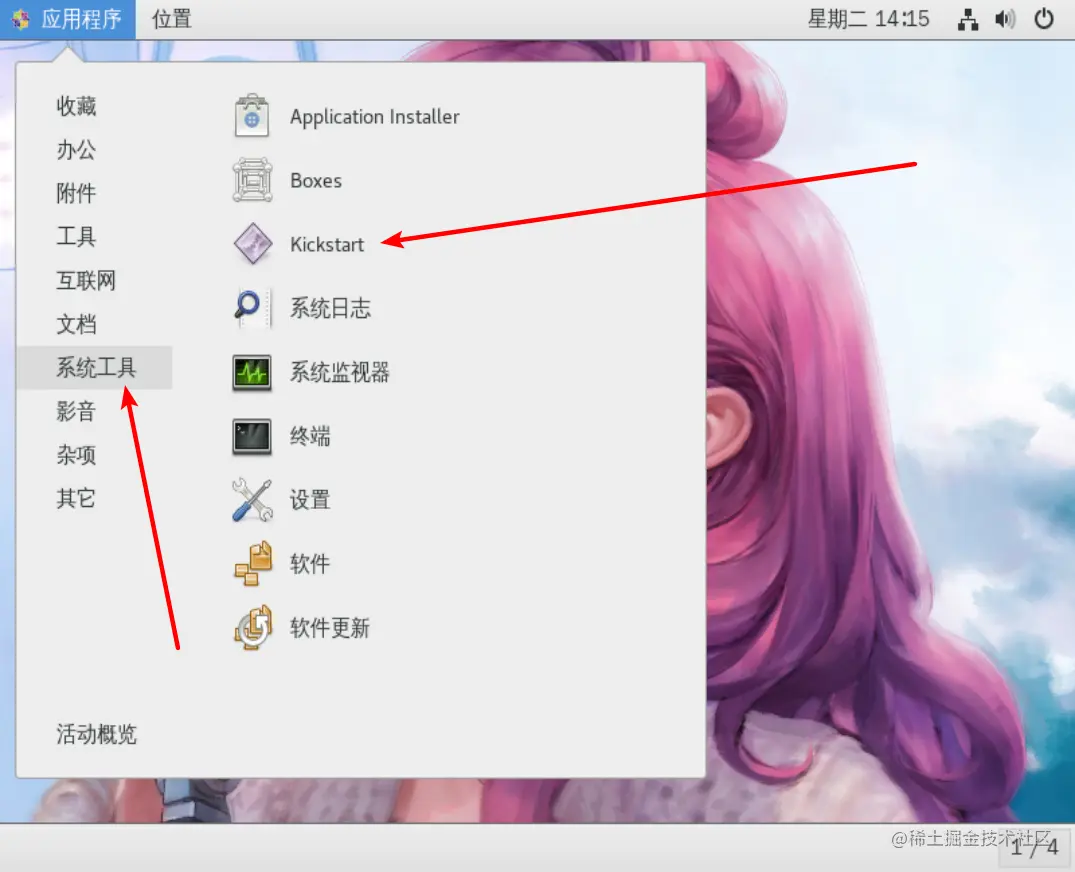

进入虚拟机在应用程序中的系统工具菜单栏打开kickstart

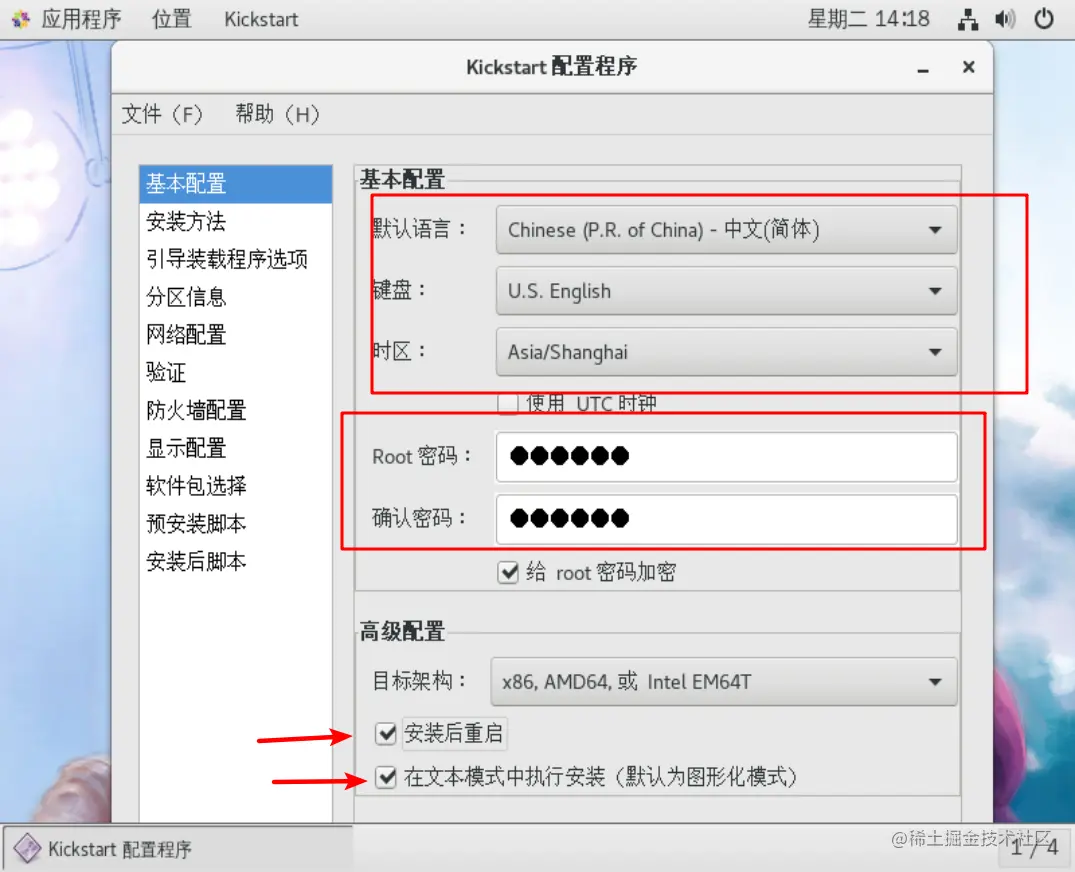

设置语言

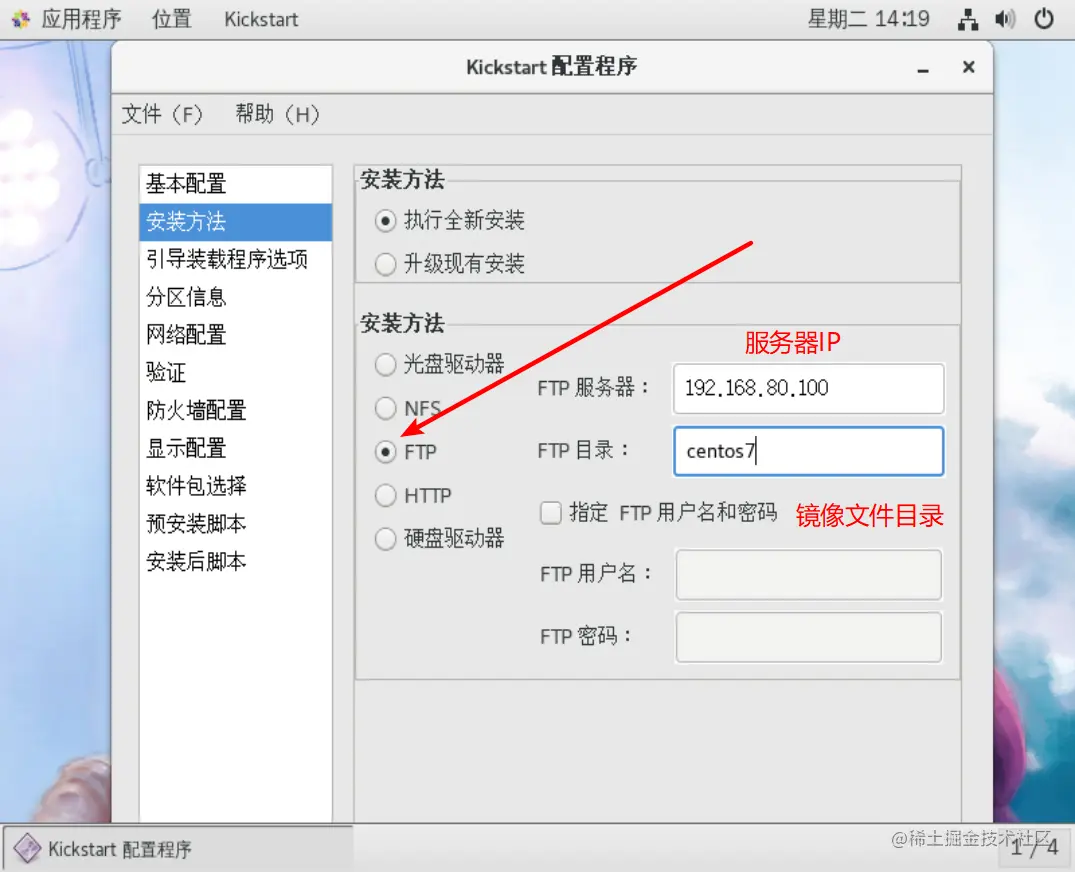

设置服务器ip和镜像目录

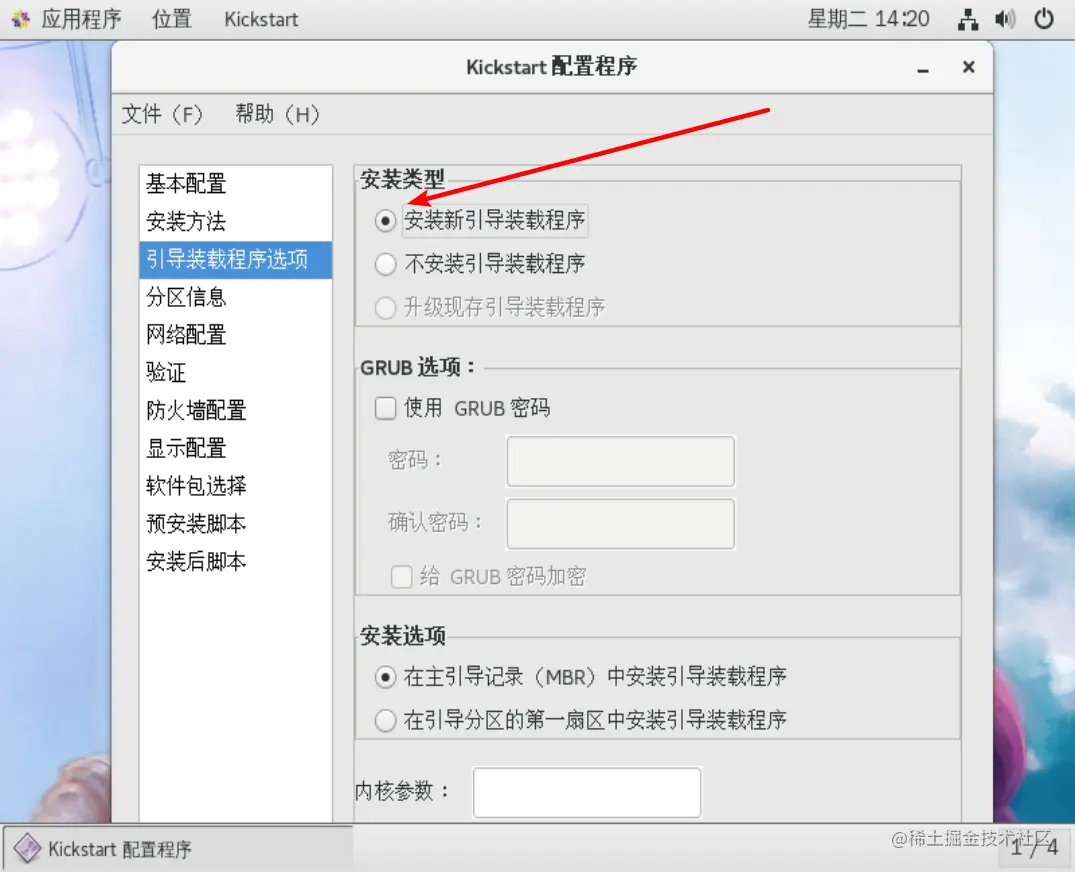

选择安装引导程序

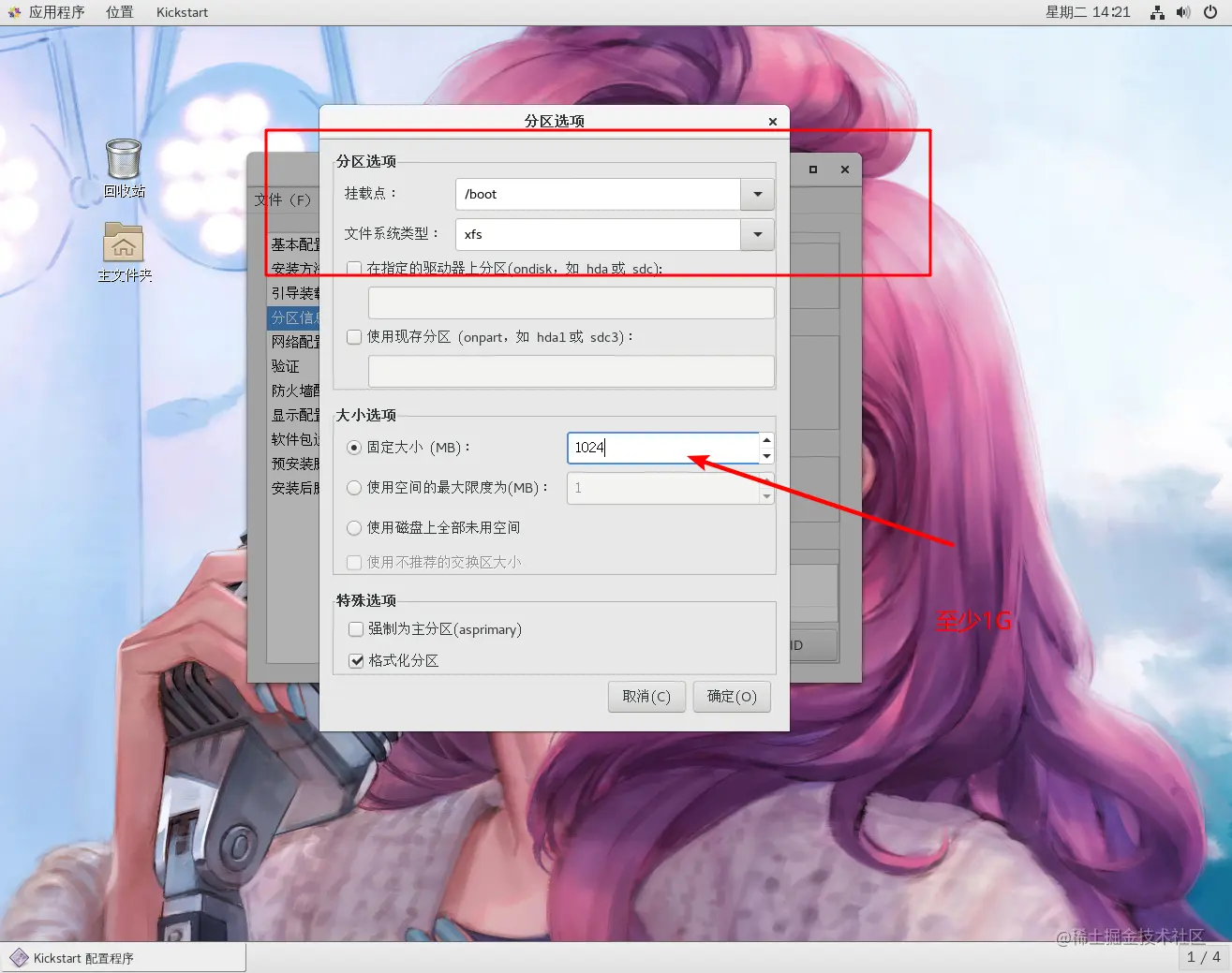

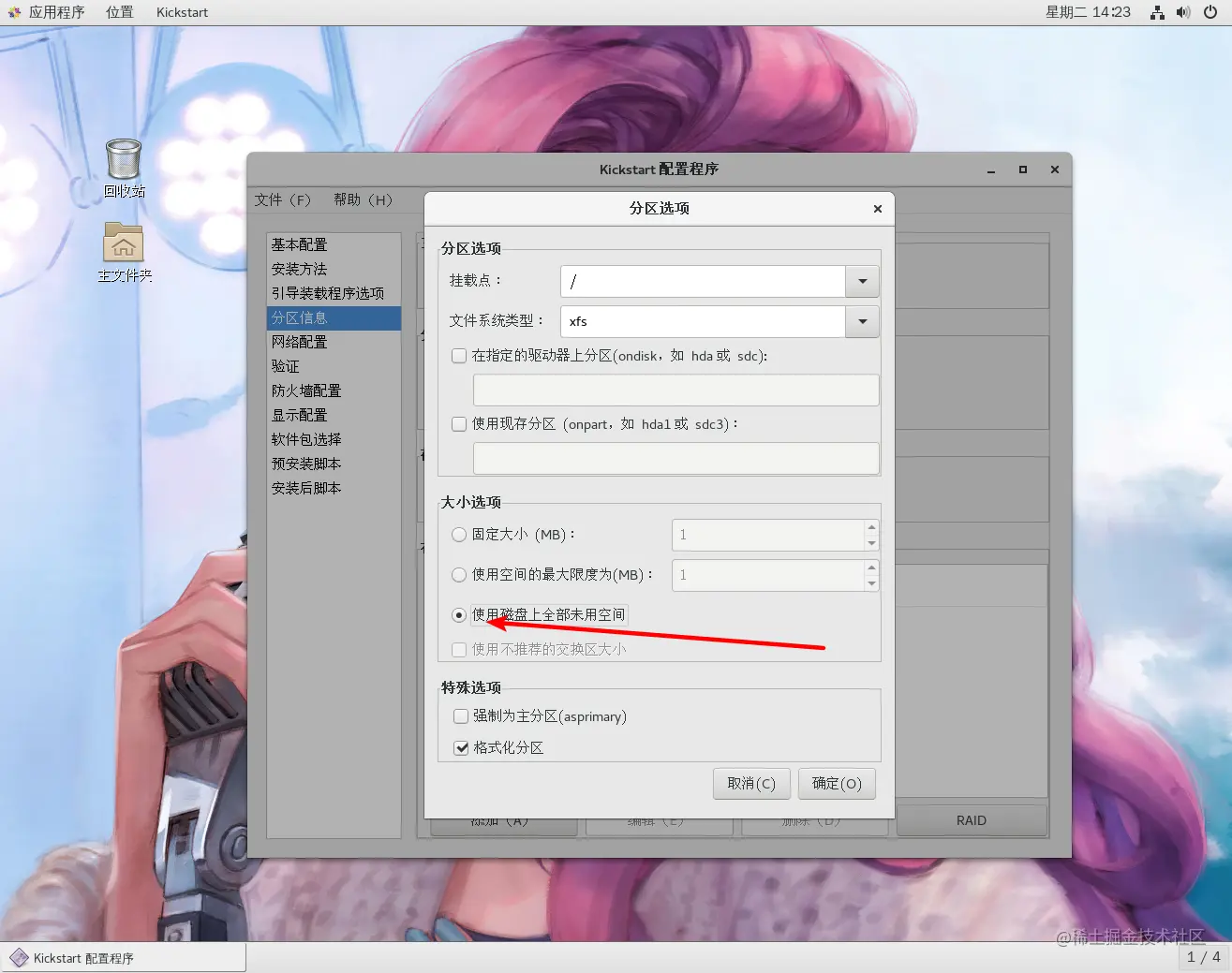

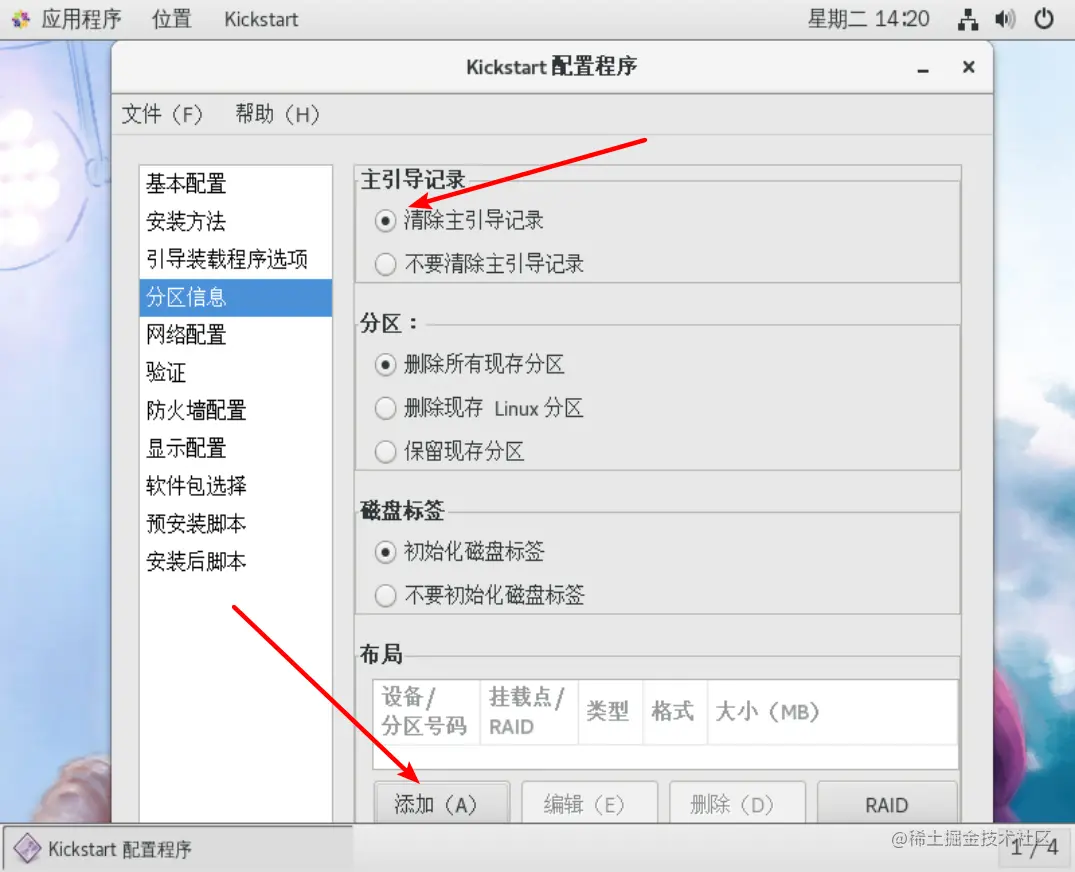

自定义分区

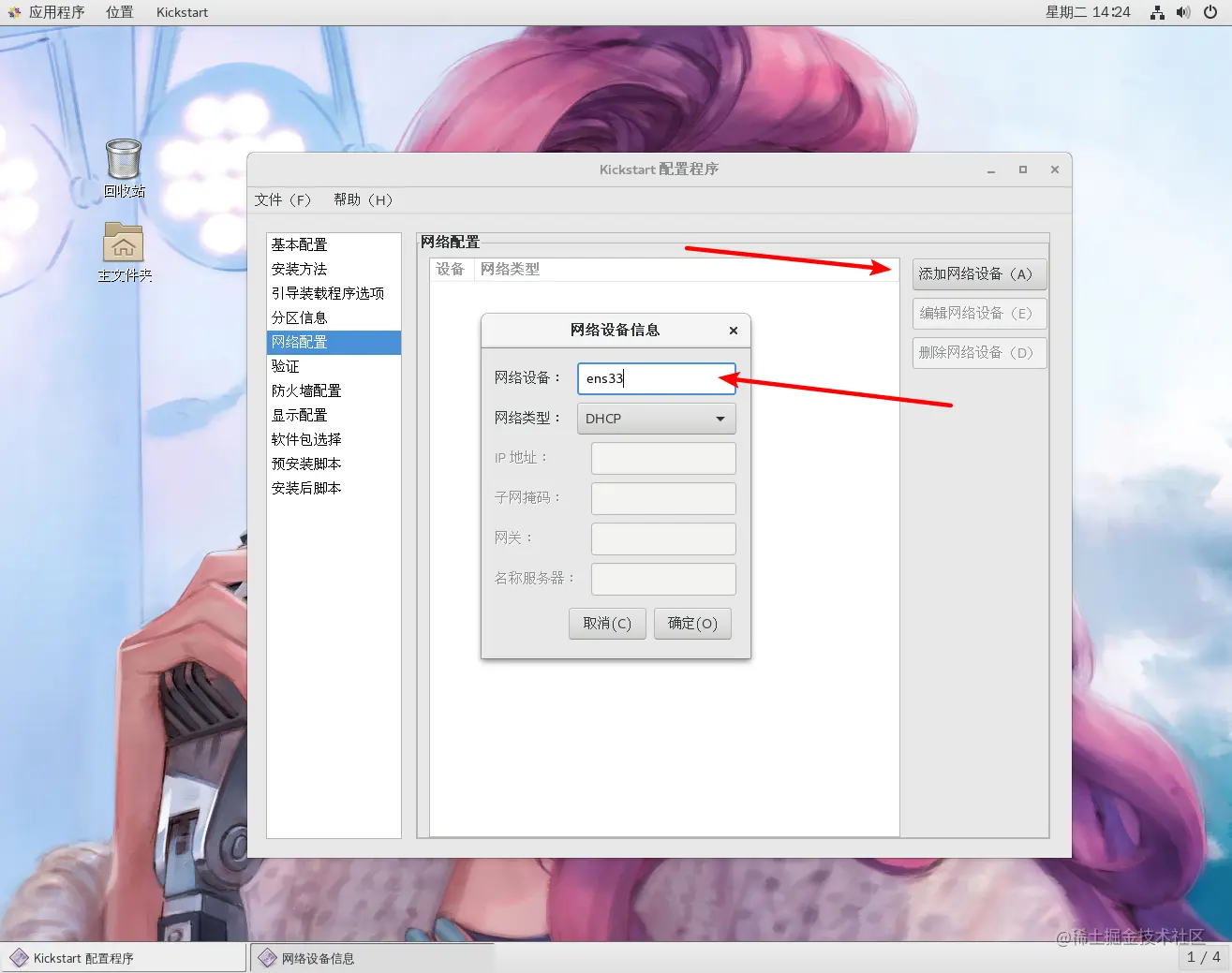

设置网卡


选择关闭防火墙，因为没啥用

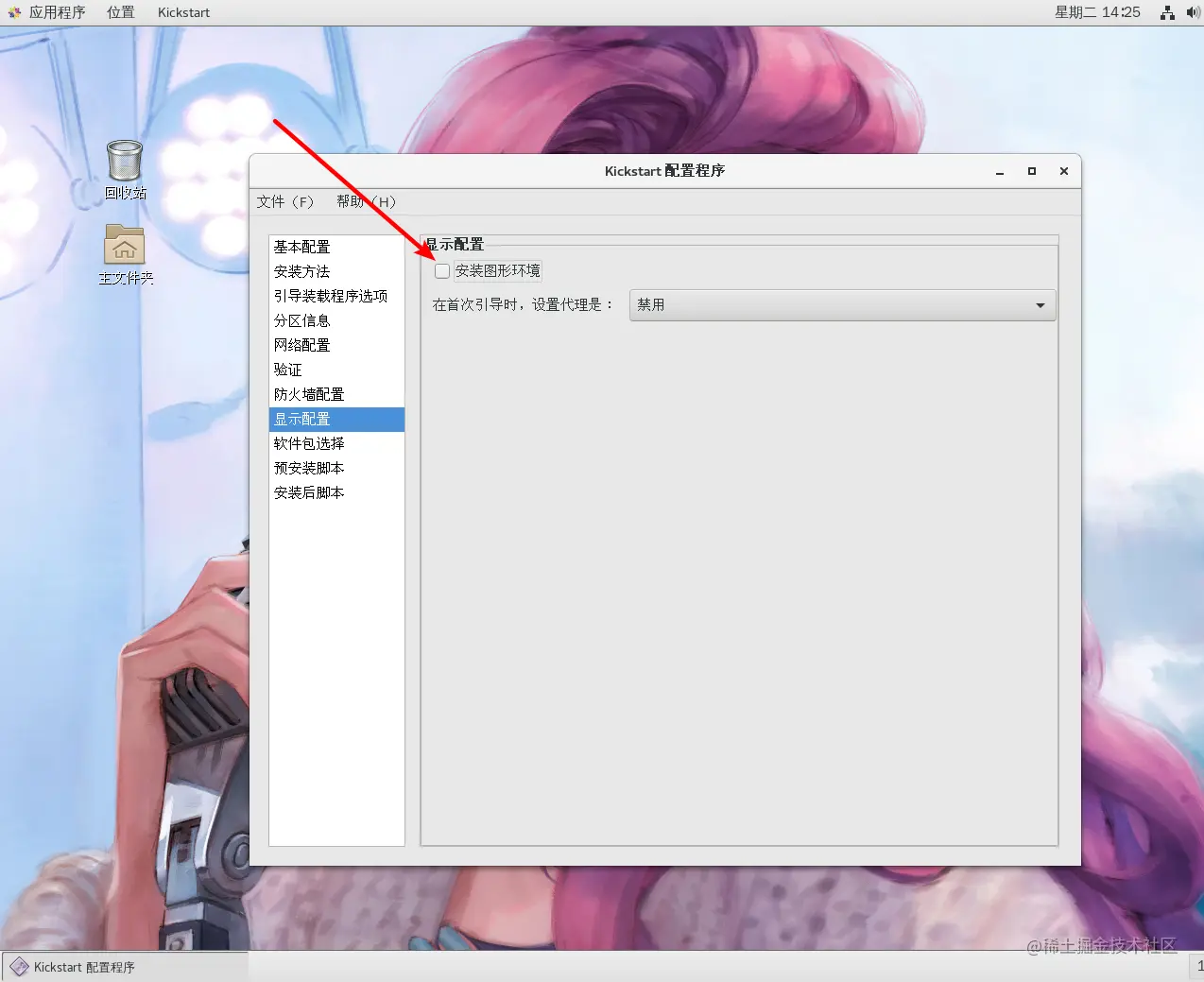

取消安装图像环境

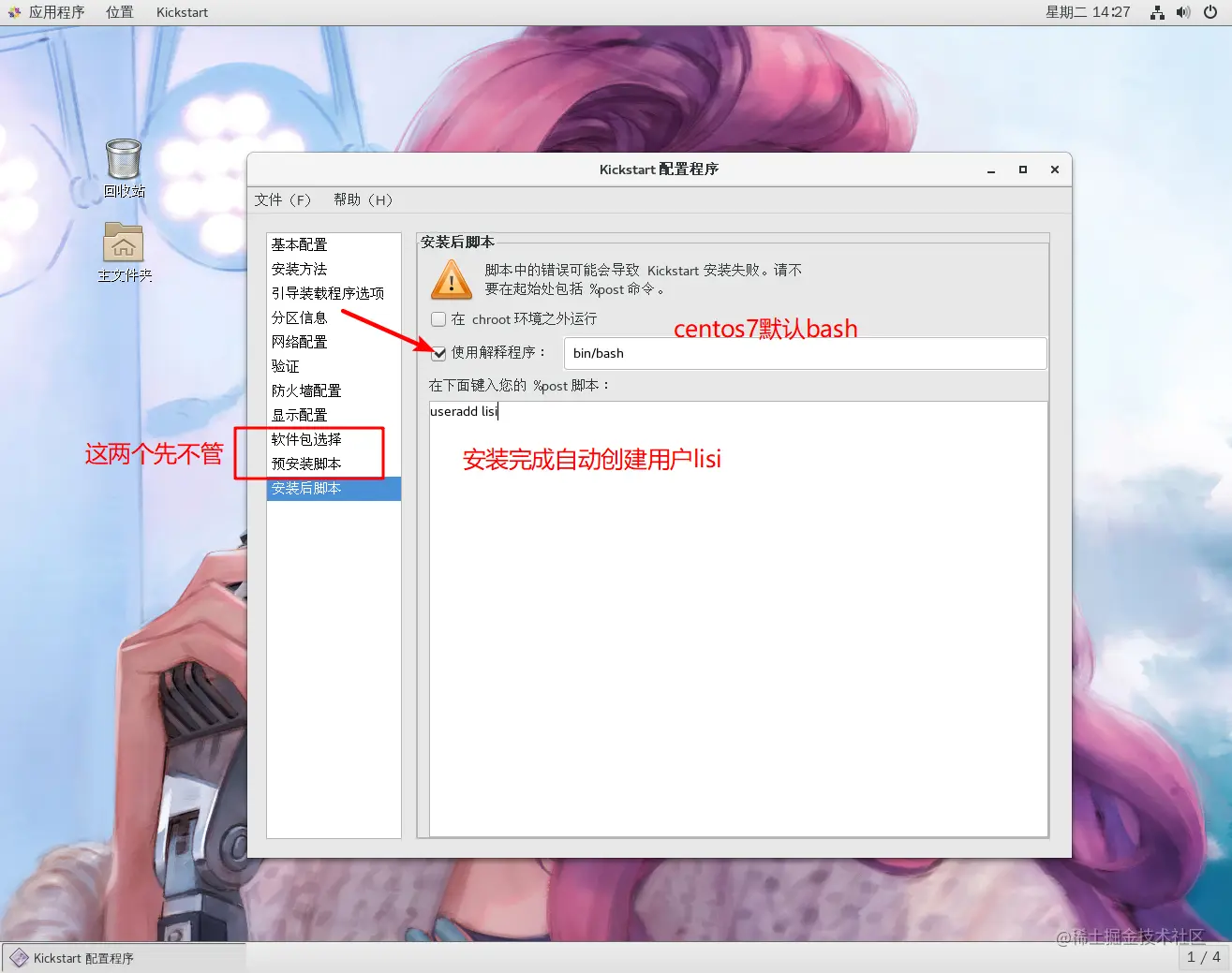

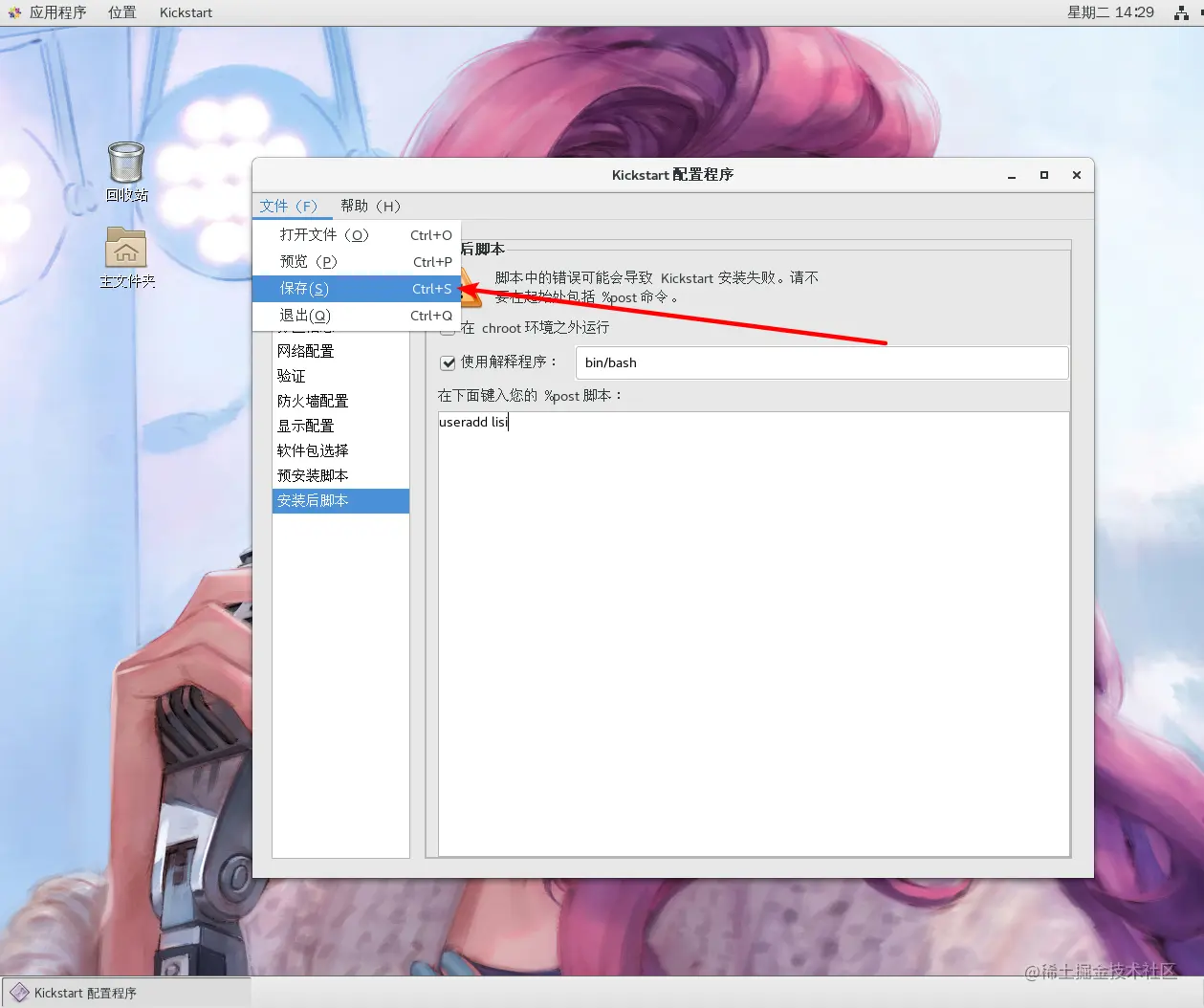

设置bash以及系统安装完成后自动完成创建用户的脚本

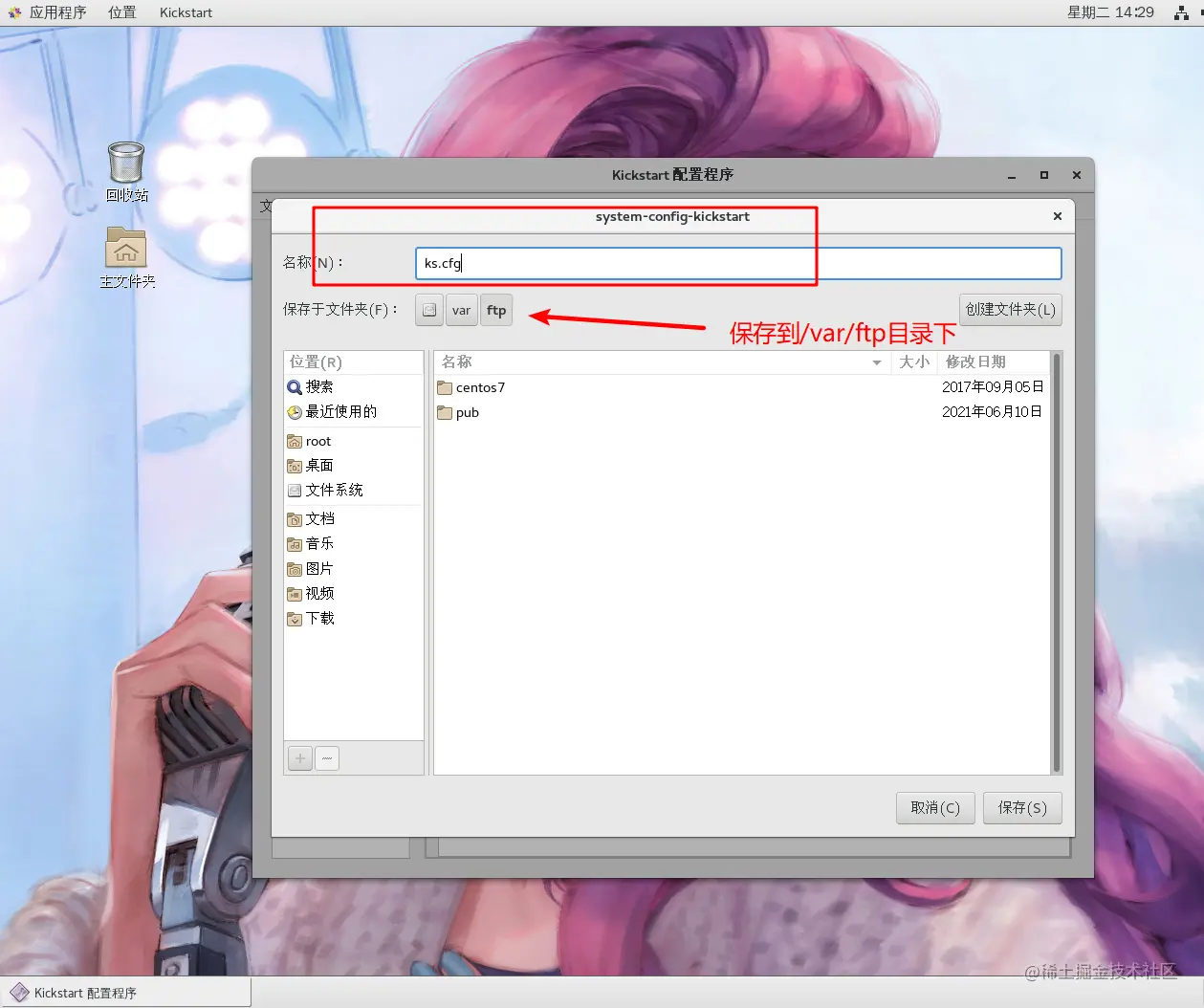

保存文件到/var/ftp目录下

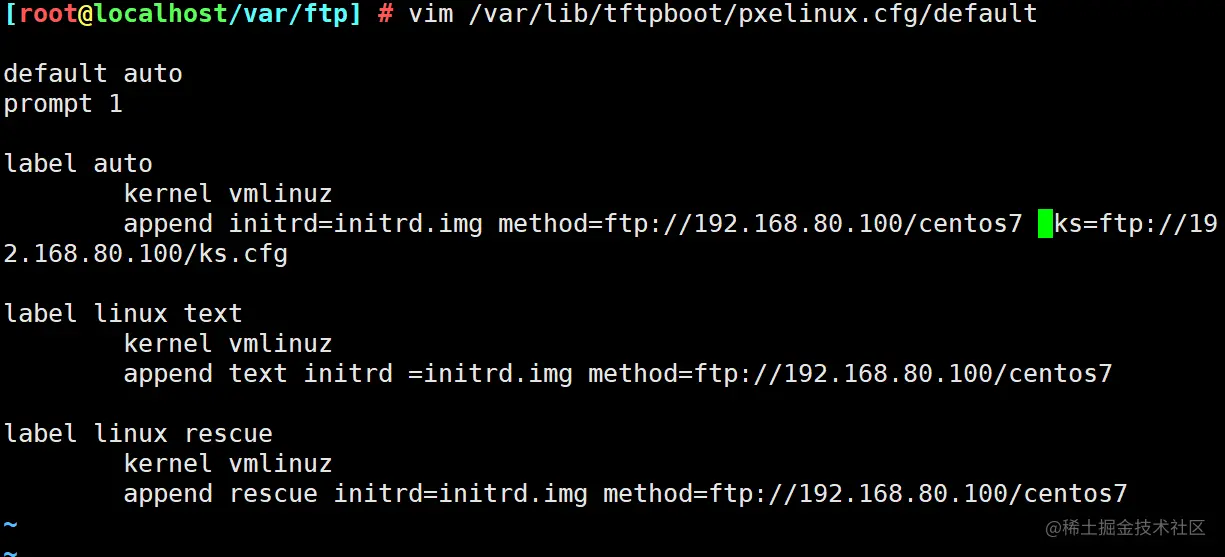

再次修改/var/lib/tftpboot/pxelinux.cfg目录下的default文件，添加ks参数


重新创建空白虚拟机，安装完成后发现已经创建lisi用户
