hcip-homework-5 OSPF综合实验

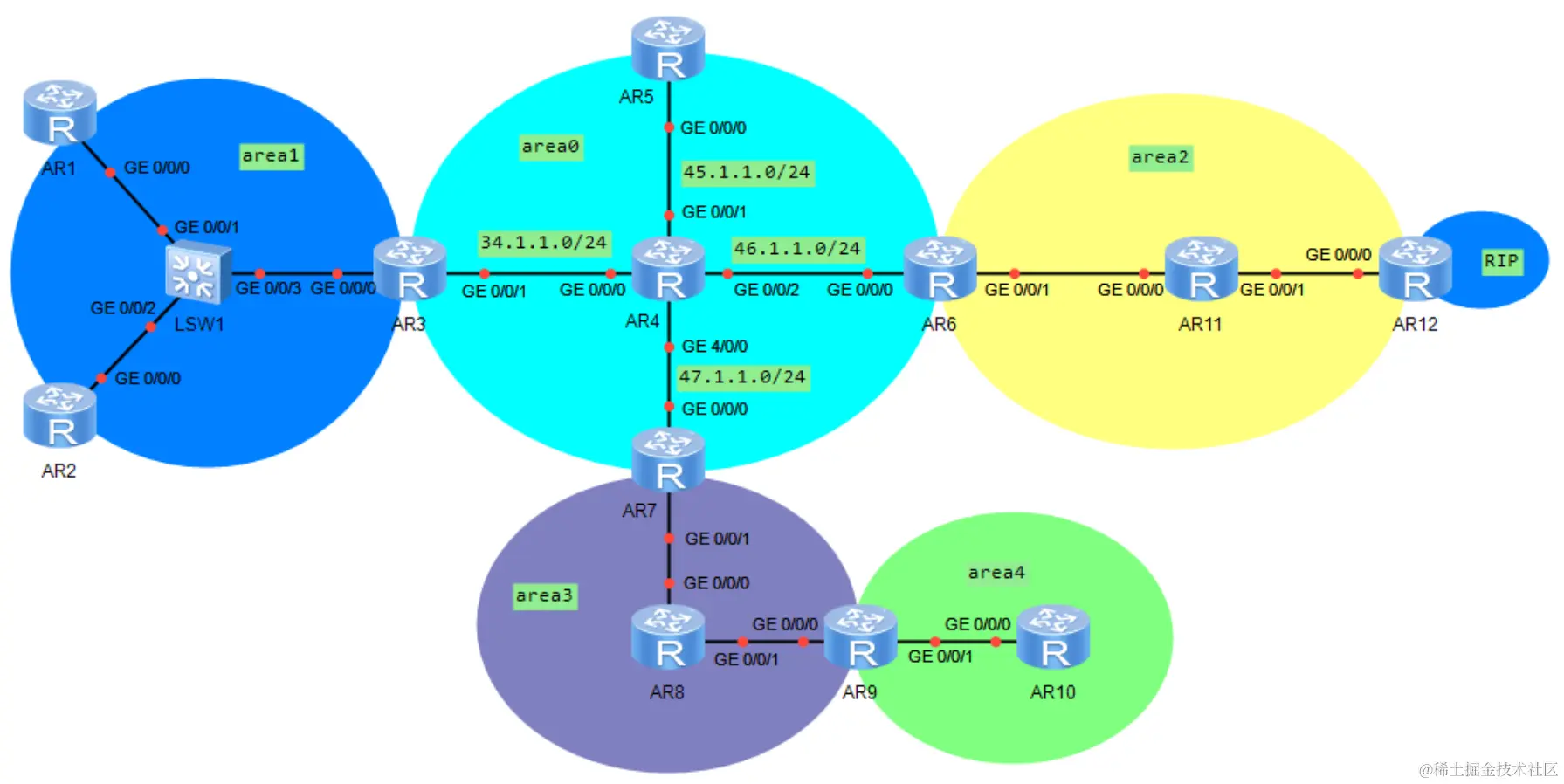

一、实验拓扑

二、实验需求

1、R4为ISP，其上只能配置IP地址，R4与其他直连设备间使用公网IP。

2、R3--R5/6/7为MGRE环境，R3为中心站点。

3、整个OSPF环境地址为172.168.0.0/16。

4、所有设备均可访问R4的环回。

5、减少LSA的更新量，加快收敛速度，保障更新速度。

6、全网可达。

三、实验思路

1、划分IP地址

area0：3-4-5-6-7公网，4环回，5环回，6环回，7环回

172.16.0.0/19
主机位借6位:
172.16.0.0/25, 172.16.0.128/25, 172.16.1.0/25, 172.16.1.128/25 ... 172.16.31.128/25
172.16.0.0/30 p2p骨干
172.16.0.128/29 ma骨干

area1：1-2-3私网，1环回，2环回，3环回

172.16.32.0/19
主机位借6位:
172.16.32.0/25, 172.16.32.128/25 ... 172.16.63.128/25
172.32.0.0/30 p2p骨干
172.32.0.128/29 ma骨干

area2：6-11私网，11-12私网，11环回

172.16.64.0/19
主机位借6位:
172.16.64.0/25, 172.64.32.128/25 ... 172.64.95.128/25
172.64.0.0/30 p2p骨干
172.64.0.128/29 ma骨干

area3：7-8私网，8-9私网，8环回

172.16.96.0/19
主机位借6位:
172.16.96.0/25, 172.64.96.128/25 ... 172.64.127.128/25
172.96.0.0/30 p2p骨干
172.96.0.128/29 ma骨干

area4：9-10私网，9环回，10环回

172.16.128.0/19
主机位借6位:
172.128.64.0/25, 172.128.32.128/25 ... 172.64.159.128/25
172.128.0.0/30 p2p骨干
172.128.0.128/29 ma骨干

rip：两个环回

172.16.160.0/19
主机位借1位:
172.16.160.0/20
172.16.176.0/20

四、实验步骤

1、配置公网IP地址

2、公网路由

[R3]ip route-static 0.0.0.0 0 34.1.1.1
[R4]ip route-static 0.0.0.0 0 45.1.1.1
[R5]ip route-static 0.0.0.0 0 46.1.1.1
[R6]ip route-static 0.0.0.0 0 47.1.1.1

3、R3，R5，R6，R7建立MGRE

[R3]int t0/0/0
[R3-Tunnel0/0/0]ip add 172.16.0.129 29
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 34.1.1.2
[R3-Tunnel0/0/0]nhrp entry multicast dynamic

[R5]int t0/0/0
[R5-Tunnel0/0/0]ip add 172.16.0.130 29
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R5-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.2 register

[R6]int t0/0/0
[R6-Tunnel0/0/0]ip add 172.16.0.131 29
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R6-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.2 register

[R7]int t0/0/0
[R7-Tunnel0/0/0]ip add 172.16.0.132 29
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R7-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.2 register

4、配置私有IP地址

5、各路由去开启OSPF协议

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.1.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.1.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.3.255
[R3-ospf-1-area-0.0.0.1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.129 0.0.0.0

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.1.255

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.1.255
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]network 172.16.96.1 0.0.0.0

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.3.255
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.64.1 0.0.0.0

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]network 172.16.64.0 0.0.1.255

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]network 172.16.64.6 0.0.0.0
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.1.255

[R10]ospf 1 router-id 10.10.10.10
[R10-ospf-1]area 4
[R10-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.1.255

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]network 172.16.96.0 0.0.1.255

[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]network 172.16.96.6 0.0.0.0
​
[R12]rip
[R12-rip-1]vers 2
[R12-rip-1]network 172.16.0.0

6、修改MGRE的OSPF网络接口类型为广播

[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast
​
[R5]int t0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast
​
[R6]int t0/0/0
[R6-Tunnel0/0/0]ospf network-type broadcast
​
[R7]int t0/0/0
[R7-Tunnel0/0/0]ospf network-type broadcast

此时除不规则区域的area4和域外rip协议，其他ospf工作区域均已联通。

七、R9做双向重发布，

[R9]ospf 1
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]undo network 172.16.128.0 0.0.1.255
[R9]ospf 2
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.1.255
​
[R9]ospf 1
[R9-ospf-1]import-route ospf 2
[R9]ospf 2
[R9-ospf-2]import-route ospf 1

此时整个OSPF网络联通，P1可以pingR10的环回：

八、减少LSA更新量

各区域进行汇总，使得各区域ABR上减少骨干区域的lsa

area1汇总

[R3-ospf-1]a
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.254.0

area3汇总

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.64.0 255.255.224.0

area3汇总

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.96.0 255.255.254.0

area4汇总（域外汇总）

[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

area1变为完全末梢区域

[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub
​
[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub
​
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

area2变为完全NSSA

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary
​
[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa
​
[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa

area3变为完全NSSA

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary
​
[R8]ospf 1
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]nssa
​
[R9]ospf 1
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]nssa

九、取消area3向area4的重发布，补充一条缺省，使得area4的R10可以补全路由

[R9]ospf 2
[R9-ospf-2]undo import-route ospf 1
[R9-ospf-2]default-route-advertise

十、各区域的汇总网段做空接口防环

[R3]ip route-static 172.16.32.0 19 NULL 0
​
[R6]ip route-static 172.16.96.0 19 NULL 0
​
[R7]ip route-static 172.16.64.0 19 NULL 0
​
[R9]ip route-static 192.16.128.0 19 NULL 0

十一、各区域的ABR做NAT使得区域内私网可以访问公网

[R3]acl 2000
[R3-acl-basic-2000]rule permit 172.16.0.0 0.0.255.255
[R3-acl-basic-2000]int g0/0/1
[R3-GigabitEthernet0/0/1]nat outbound 2000
​
[R6]acl 2000
[R6-acl-basic-2000]rule permit 172.16.0.0 0.0.255.255
[R6-acl-basic-2000]int g0/0/0
[R6-GigabitEthernet0/0/0]nat outbound 2000
​
[R7]acl 2000
[R7-acl-basic-2000]rule permit 172.16.0.0 0.0.255.255
[R7-acl-basic-2000]int g0/0/0
[R7-GigabitEthernet0/0/0]nat outbound 2000
