NSSA AS-external LSA详解（7类LSA）

LSA Header
LS AgeOptionsLS Type
Link State ID
Advertising Router
LS sequence number
LS checksumlength
Payload
Network Mask
E0metric
Forwarding address
External Route Tag
...

Stub区和Total Stub区

Stub区

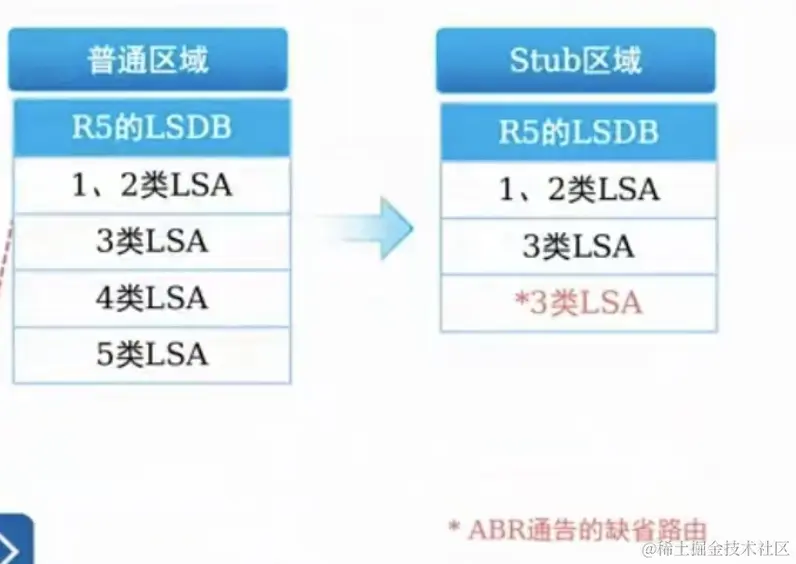

  • Stub区域的ABR不向Stub区域内传播它接收到的AS外部路由，Stub区域中路由器的LSDB、路由表规模都会大大减小
  • 为保证Stub区域能够到达AS外部，Stub区域的ABR将生成一条缺省路由（使用3类LSA描述）
  • 配置Stub区域时需要注意下列几点：
    • 骨干区域不能被配置为Stub区域
    • Stub区域中的所有路由器都必须将该区域配置为Stub
    • Stub区域内不能引入也不接收AS外部路由
    • 虚连接不能穿越Stub区域 image.png
Total Stub区

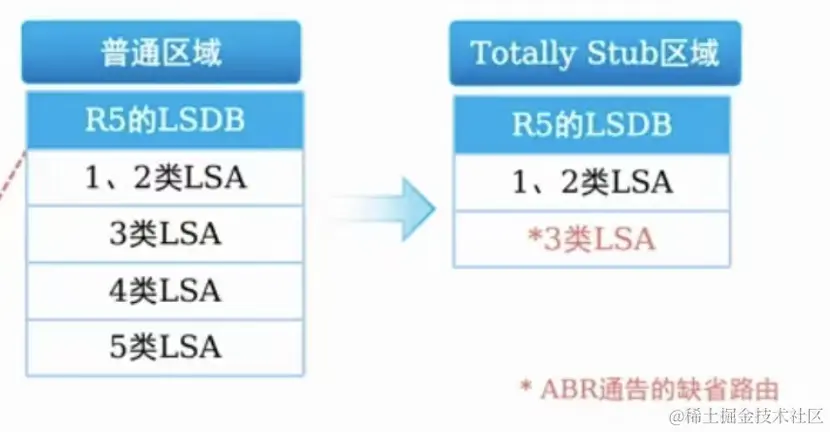

  • Totally Stub区域既不允许AS外部路由在本区域内传播，也不允许区域间路由（3类LSA）在本区域内传播
  • Totally Stub区域内的路由器通过本区域ABR下发的缺省路由（使用3类LSA描述）到达其他区域，以及AS外部
  • 配置Totally Stub区域时需要注意：
    • 与Stub区域配置的区别在于，在ABR上需要追加no-summary关键字 image.png

Nssa区和Total Nssa区

Nssa区
  • Nssa区域能够引入外部路由，同时又不会学习来自OSPF网络其它区域引入的外部路由
  • 7类LSA只能在Nssa区域传递
  • 为保证Nssa区域能够到达AS外部，Nssa区域的ABR将生成一条缺省路由（使用7类LSA描述）


Total Nssa区
  • 与Nssa区域的区别是3类LSA进不去

LSA泛洪规则

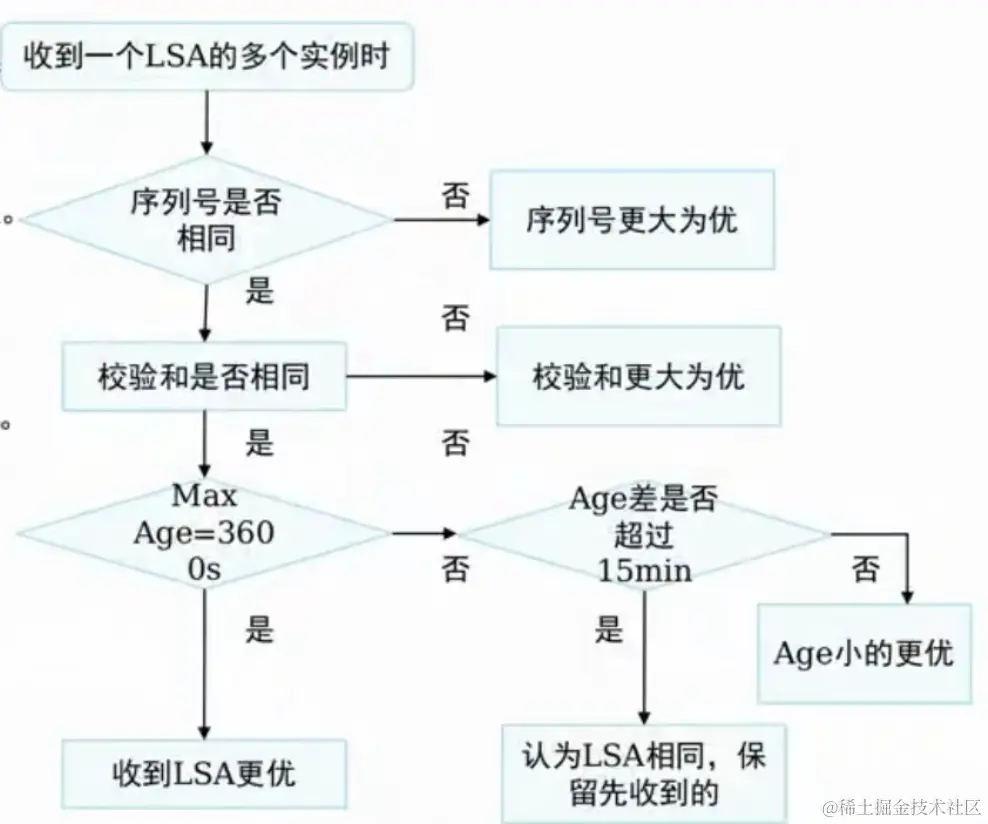

OSPF通过交互LSA实现链路状态数据库同步，路由器收到LSA后，按照以下原则处理：

  • 如果收到的LSA本地没有，则更新LSDB并泛洪该LSA
  • 如果本地LSDB已存在该LSA，但是收到的更新，则更新LSDB并泛洪该LSA
  • 如果收到的LSA和LSDB中相同，则忽略，并终止泛洪
  • 如果收到的LSA损坏，例如checksum错误，则不接收该LSA


案例

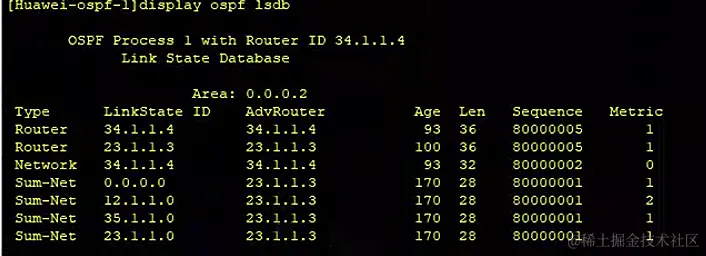

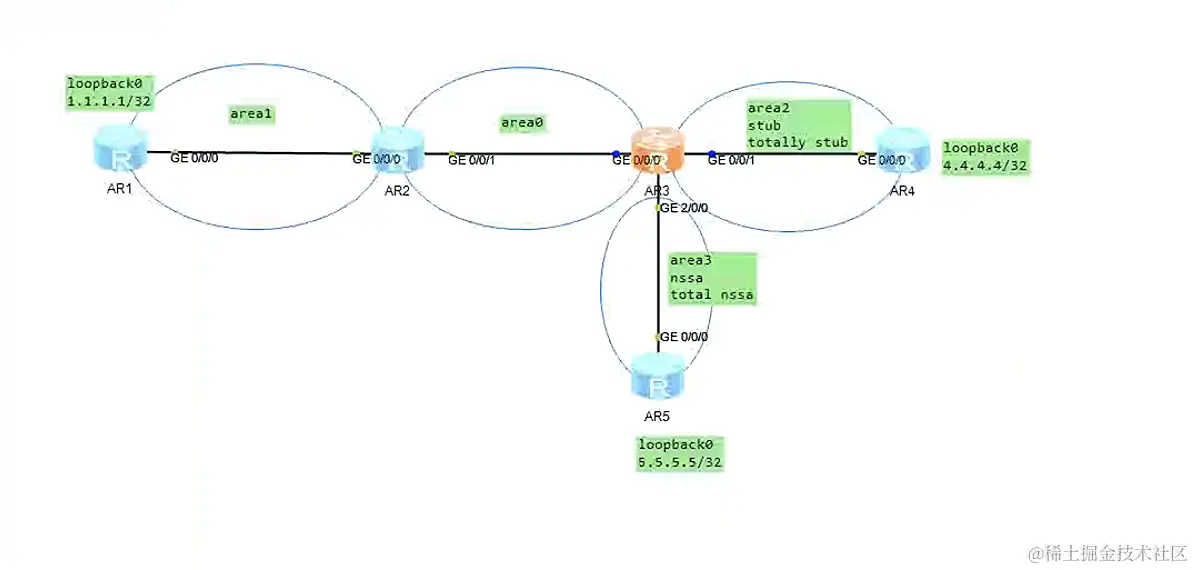

如图： image.png area2和area3分别配置stub区域、totally stub区域和nssa区域、totally nssa区域，当area2首先配置stub区域后，AR4的lsdb如图： image.png

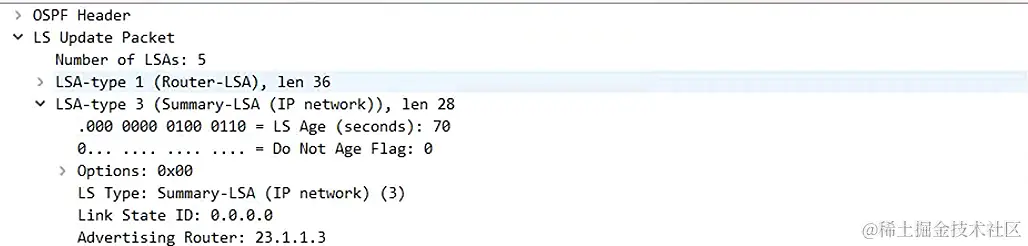

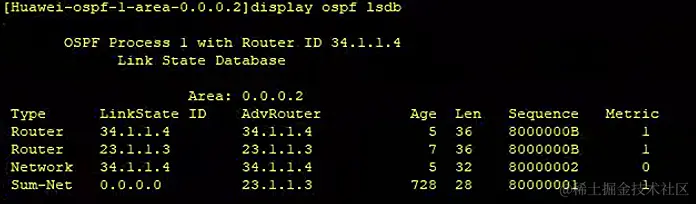

5类的LSA就没有了，只剩1、2、3类的LSA，多了一条0.0.0.0的3类LSA；当area2配置了totally stub区域后，只剩下1、2类再加一条0.0.0.0的3类LSA，如图： image.png

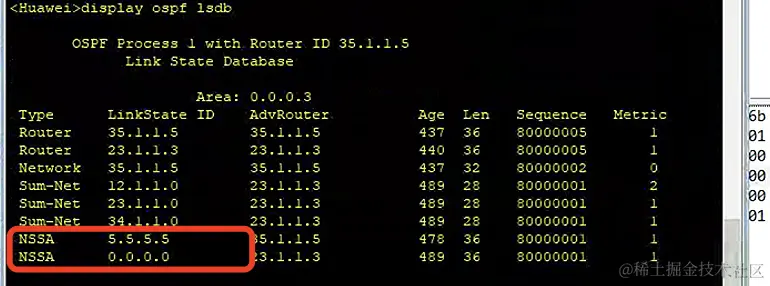

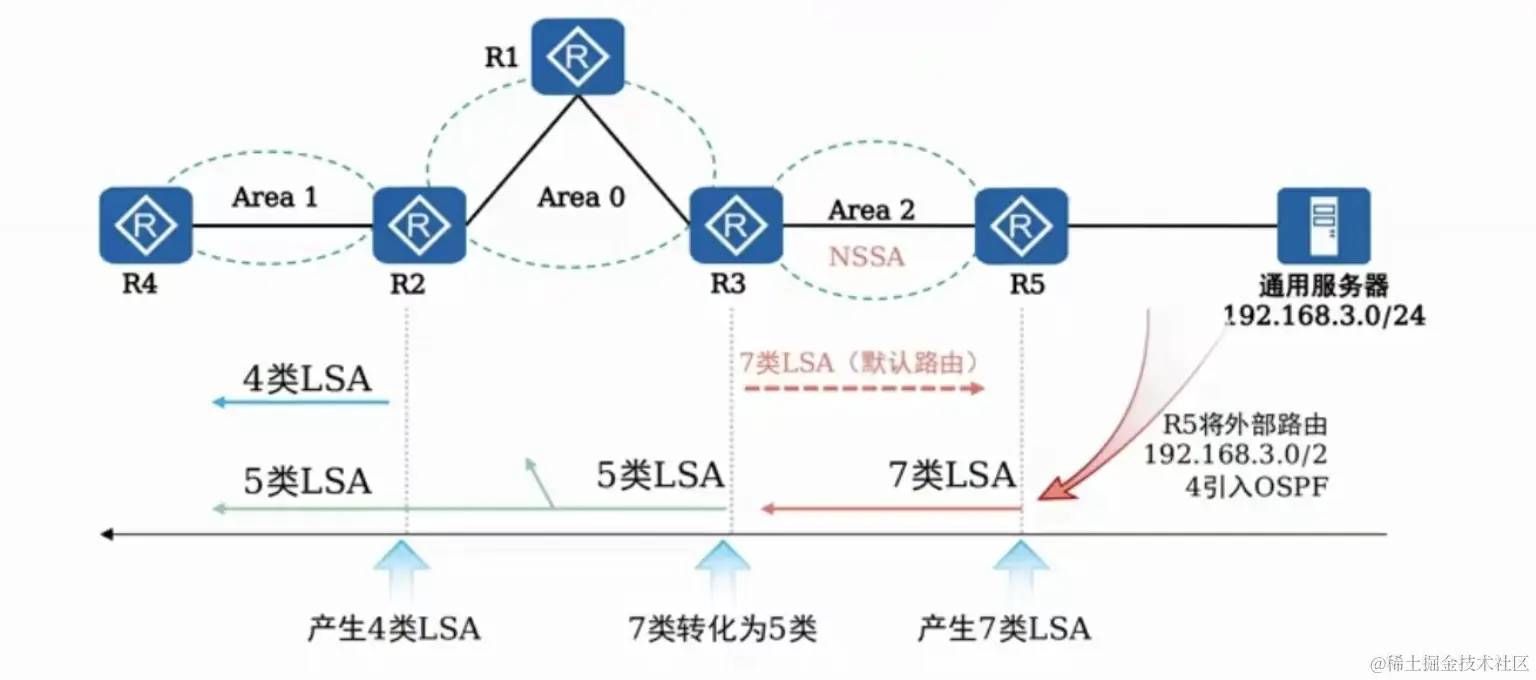

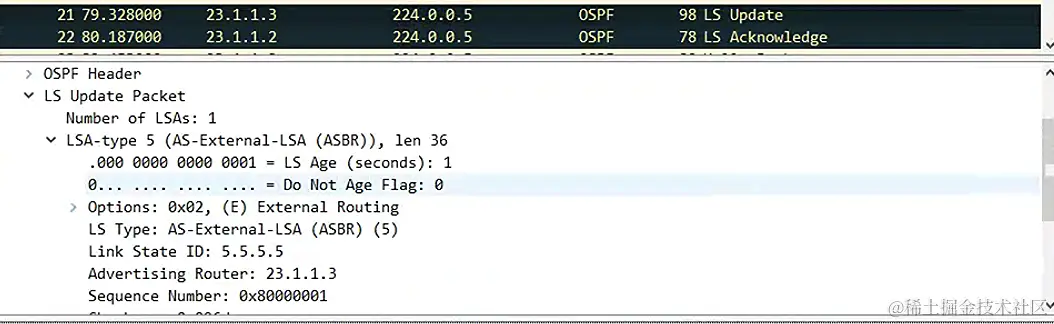

当area3配置了nssa区域后，会将外部AS生成7类的LSA，同时新增一条0.0.0.0的7类LSA，如图： image.png 同时AR3上会将7类LSA转成5类LSA传输外部AS的路由，如图： image.png 当area3配置了totally nssa区域后，如图： image.png

相关命令

stub //配置Stub区域
stub no-summary //配置Totally Stub区域
nssa //配置Nssa区域
nssa no-summary //配置Totally Nssa区域
