网络编程套接字

UDP数据报套接字

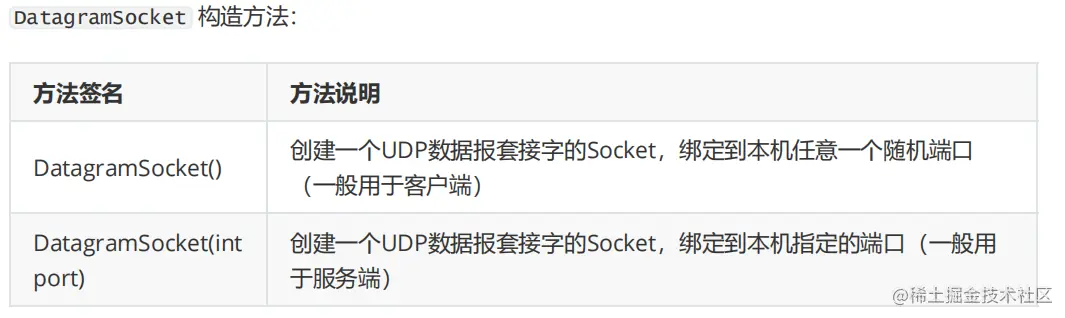

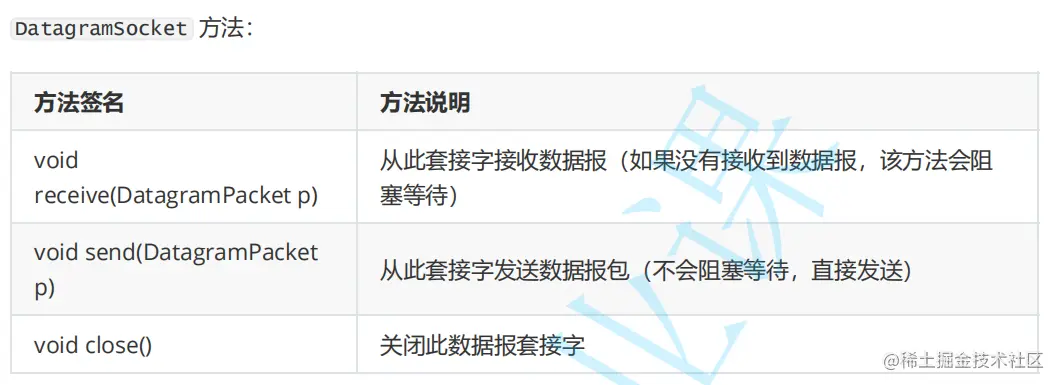

DatagramSocket API

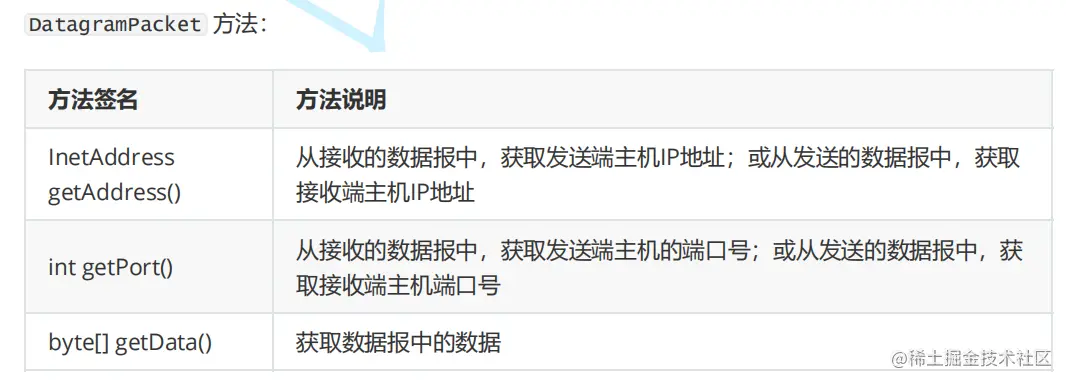

DatagramPacket API

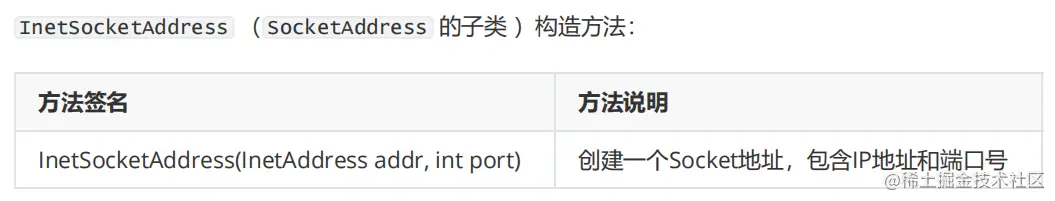

InetSocketAddress API


利用上述知识实现一个回显服务器和客户端：

服务器代码：

public class UDPEchoServer {
    //网络编程，本质上是要操作网卡
    //但是网卡不适合直接操作，因此在操作系统内部，抽象了一个“socket”这样的文件夹来表示网卡
    //因此进行网络通信，必须要有一个socket对象
    private DatagramSocket socket = null;

    //对于服务器来说，创建socket对象时，一定要给绑定一个具体的端口号
    public UDPEchoServer(int port) throws SocketException {
        socket = new DatagramSocket(port);
    }

    public void start() throws IOException {
        //服务器不是给一个客户服务，而是给一群客户服务
        while(true){
            System.out.println("服务器启动");
            //1. 读取客户端发送过来的请求是什么
            // receive方法的参数是一个输出型参数，需要先构建一个空白的DatagramPacket对象,交给receive来填充
            DatagramPacket requestPacket = new DatagramPacket(new byte[4096],4096);
            socket.receive(requestPacket);

            // 此时这个 DatagramPacket 是一个特殊的对象, 并不方便直接进行处理. 可以把这里包含的数据拿出来, 构造成一个字符串.
            String request = new String(requestPacket.getData(),0,requestPacket.getLength());

            //2. 根据请求计算相应
            String response = process(request);

            //3.把响应写回到客户端. send 的参数也是 DatagramPacket. 需要把这个 Packet 对象构造好.
            //    此处构造的响应对象, 不能是用空的字节数组构造了, 而是要使用响应数据来构造.
            DatagramPacket responsePacket = new DatagramPacket(response.getBytes(),response.getBytes().length,
                    requestPacket.getSocketAddress());
            socket.send(responsePacket);
            //4. 打印当前请求的处理结果
            System.out.printf("[%s,%d] res: %s, resp: %s\n",requestPacket.getAddress().toString(),requestPacket.getPort(),
                    request,response);
        }
    }

    public String process(String request){
        return request;
    }

    public static void main(String[] args) throws IOException {
        //port的取值范围为1024-65535
        UDPEchoServer udpEchoServer = new UDPEchoServer(9999);
        udpEchoServer.start();
    }
}

客户端代码：

public class UDPEchoClient {
    private DatagramSocket socket = null;
    private String serverIp = null;
    private int serverPort = 0;

    public UDPEchoClient(String serverIp, int serverPort) throws SocketException {
        socket = new DatagramSocket();
        this.serverIp = serverIp;
        this.serverPort = serverPort;

    }

    public void start() throws IOException {
        System.out.println("客户端启动!");
        while(true){
            //1. 从控制台读取要发送的信息
            Scanner scanner = new Scanner(System.in);
            System.out.print(">");
            String request = scanner.nextLine();
            if(request.equals("exit")){
                System.out.println("goodbye!");
                break;
            }

            //2. 构造UDP请求并发送
            DatagramPacket requestPacket = new DatagramPacket(request.getBytes(),request.getBytes().length,
                    InetAddress.getByName(serverIp),serverPort);
            socket.send(requestPacket);
            //3.接受响应并解析
            DatagramPacket responsePacket = new DatagramPacket( new byte[4096],4096);
            socket.receive(responsePacket);
            String response = new String(responsePacket.getData(),0,responsePacket.getLength());
            //4.显示响应结果
            System.out.println(response);
        }
    }

    public static void main(String[] args) throws IOException {
        UDPEchoClient udpEchoClient = new UDPEchoClient("127.0.0.1",9999);
        udpEchoClient.start();
    }


}

TCP流套接字编程

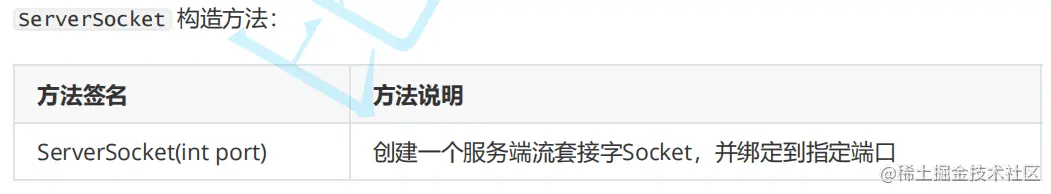

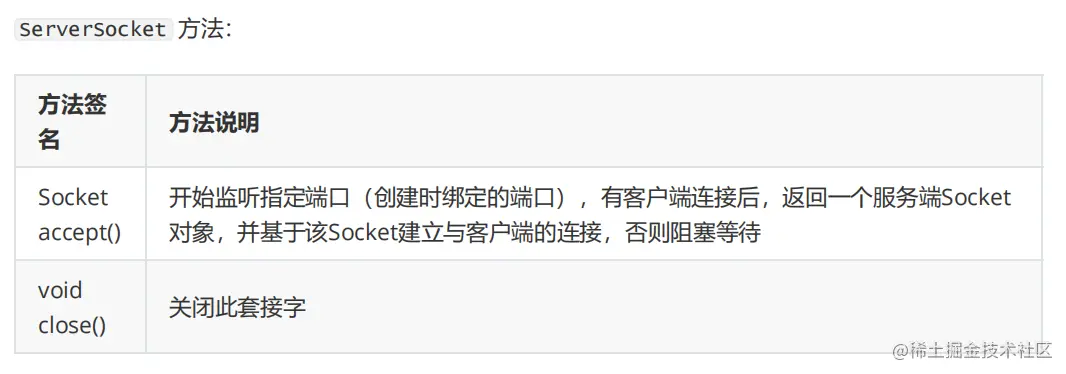

ServerSocket API

ServerSocket是创建TCP服务端Socket的API

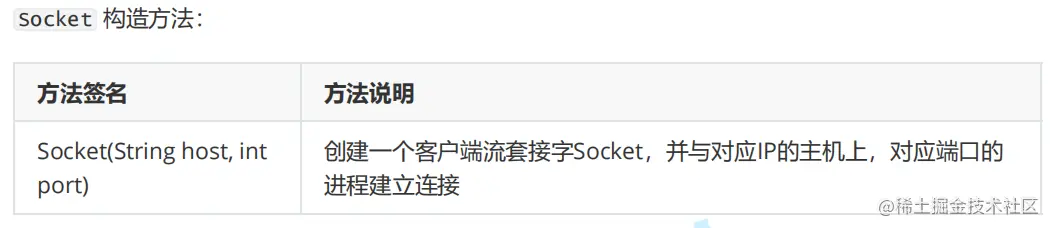

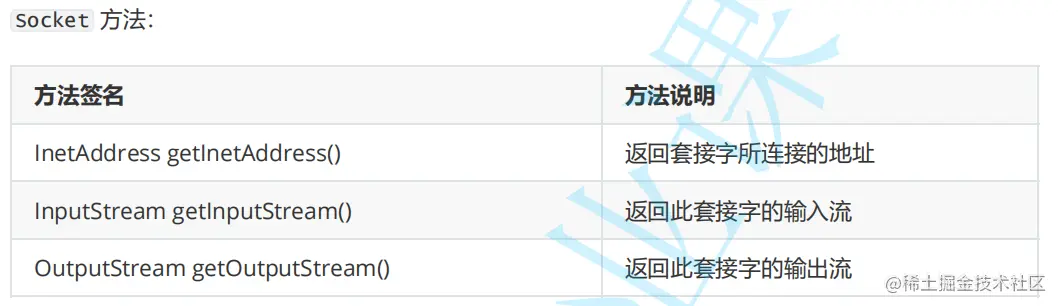

Socket API

Socket 是客户端Socket，或服务端中接收到客户端建立连接（accept方法）的请求后，返回的服务端的 Socket。




基于TCP流套接字实现一个回显服务器：

服务器：

public class TcpEchoServer {
    private ServerSocket serverSocket = null;

    public TcpEchoServer(int port) throws IOException {
        serverSocket = new ServerSocket(port);
    }

    //工作流程
    public void start() throws IOException {
        System.out.println("服务器启动！");
        ExecutorService pool = Executors.newCachedThreadPool();
        while(true){
            //使用clientSocket和具体的用户进行通信
            Socket clientSocket = serverSocket.accept();
            //此处如果不使用多线程，那么当程序进入processConnection方法后，就会在循环中一只执行，知道当前客户端退出连接
            //也就是说不使用多线程时，服务器只能对一个客户端进行服务，除非当前连接退出后才能向其他客户端进行服务
            pool.submit(new Runnable() {
                @Override
                public void run() {
                    try {
                        processConnection(clientSocket);
                    } catch (IOException e) {
                        e.printStackTrace();
                    }
                }
            });
        }
    }

    private void processConnection(Socket clientSocket) throws IOException {
        System.out.printf("[%s:%d]  客户端上线！\n",clientSocket.getInetAddress().toString(),clientSocket.getPort());
        //基于上述socket对象和客户端进行通信
        try(InputStream inputStream = clientSocket.getInputStream();
                OutputStream outputStream = clientSocket.getOutputStream()) {
            //由于要处理多个请求，因此用循环来处理
            while(true){
                //1.读取请求
                Scanner scanner = new Scanner(inputStream);
                if(!scanner.hasNext()){
                    //没有下一个数据，说明客户端关闭了连接
                    System.out.printf("[%s:%d]  客户端下线！\n",clientSocket.getInetAddress().toString(),clientSocket.getPort());
                    break;
                }
                String request = scanner.next();
                //2.根据请求构造响应
                String response = process(request);
                //3.返回响应
                PrintWriter printWriter = new PrintWriter(outputStream);
                printWriter.println(response);
                //保证数据进行了刷新
                printWriter.flush();
                System.out.printf("[%s:%d] res:%s, resp:%s\n",clientSocket.getInetAddress().toString(),
                        clientSocket.getPort(),request,response);
            }

        }catch(IOException e){
            e.printStackTrace();
        }finally {
            //保证关闭能够执行到
            clientSocket.close();
        }

    }

    public String process(String request){
        return request;
    }

    public static void main(String[] args) throws IOException {
        TcpEchoServer server = new TcpEchoServer(9090);
        server.start();
    }

}

客户端：

public class TcpEchoClient {
    private Socket socket = null;


    public TcpEchoClient(String serverIP, int serverPort) throws IOException {

        //socket构造方法能够识别点分十进制的ip地址，比DatagramPacket方便。
        socket = new Socket(serverIP,serverPort);

    }

    public void start(){
        System.out.println("客户端启动！");
        try(InputStream inputStream = socket.getInputStream();
            OutputStream outputStream = socket.getOutputStream()) {
            while(true){
                //1.从控制台读取请求
                Scanner scanner = new Scanner(System.in);
                System.out.print(">");
                String request = scanner.next();
                if(request.equals("exit")){
                    System.out.println("goodbye!");
                    break;
                }
                //2.构造请求并发送
                PrintWriter printWriter = new PrintWriter(outputStream);
                printWriter.println(request);
                printWriter.flush();
                //3.对响应进行解析
                Scanner scanner1 = new Scanner(inputStream);
                String response = scanner1.next();
                //4.将响应显示在控制台
                System.out.println(response);
            }
        } catch (Exception e) {
            e.printStackTrace();
        }
    }


    public static void main(String[] args) throws IOException {
        TcpEchoClient tcpEchoClient = new TcpEchoClient("127.0.0.1",9090);
        tcpEchoClient.start();
    }

}

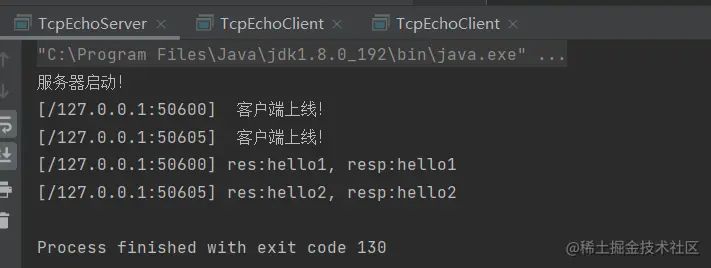

运行截图：


网络原理知识：

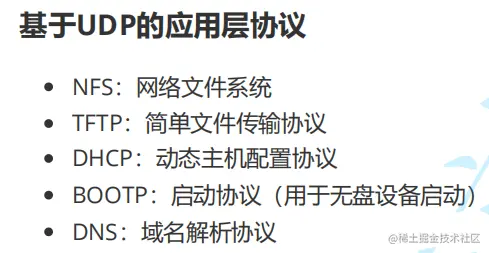

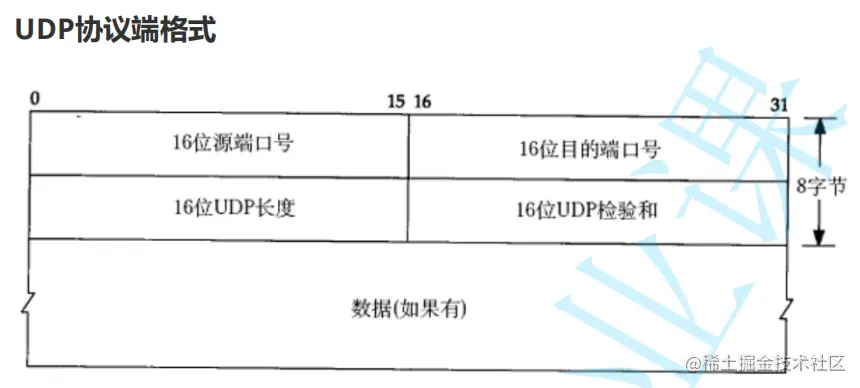

UDP协议


UDP的特点：无连接，不可靠，面向数据报，全双工通信，大小受限

UDP协议首部中有一个16位的最大长度。也就是说一个UDP能传输的数据最大长度是64K（包含UDP首部）。

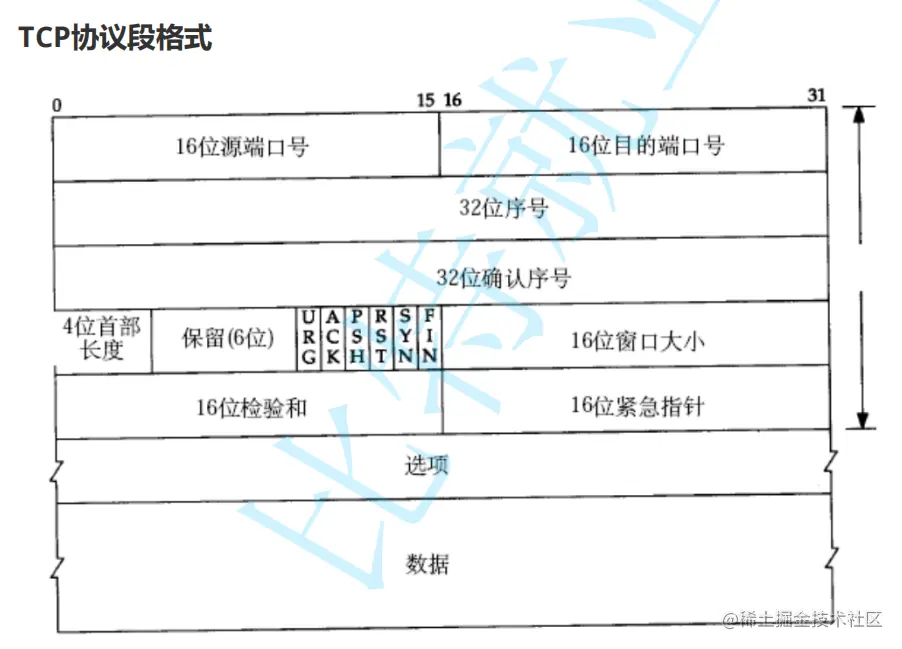

TCP协议


4位首部长度：TCP报头长度可变，该部分描述了TCP报头的具体长度，其单位是4个字节（0-15）。

TCP报头固定部分长度为20字节，可变部分即选项部分。

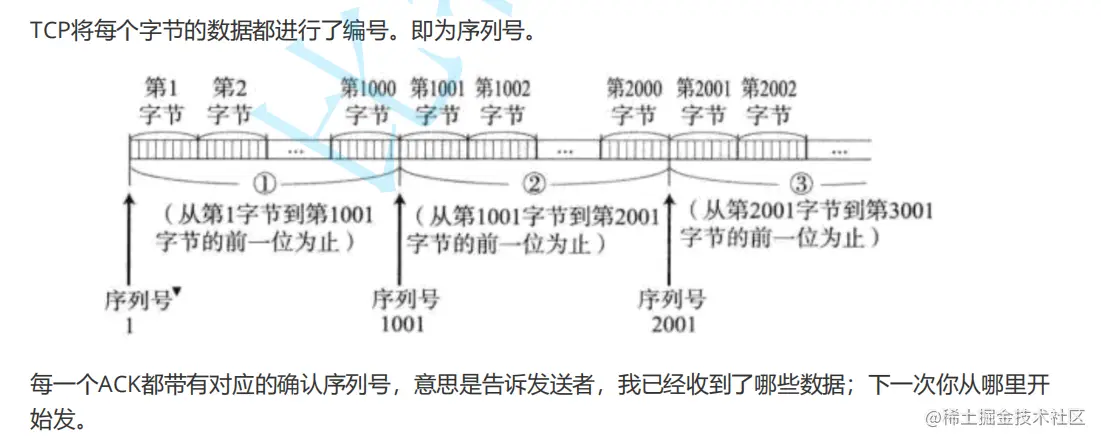

TCP的序号和确认号：

32位序号 seq：Sequence number 缩写seq ，TCP通信过程中某一个传输方向上的字节流的每个字节的序号，通过这个来确认发送的数据有序，比如现在序列号为1000，发送了1000，下一个序列号就是2000。
32位确认号 ack：Acknowledge number 缩写ack，TCP对上一次seq序号做出的确认号，用来响应TCP报文段，给收到的TCP报文段的序号seq加1。

TCP的标志位
每个TCP段都有一个目的，这是借助于TCP标志位选项来确定的，允许发送方或接收方指定哪些标志应该被使用，以便段被另一端正确处理。
用的最广泛的标志是 SYN，ACK 和 FIN，用于建立连接，确认成功的段传输，最后终止连接。

TCP内部的工作机制（重点）

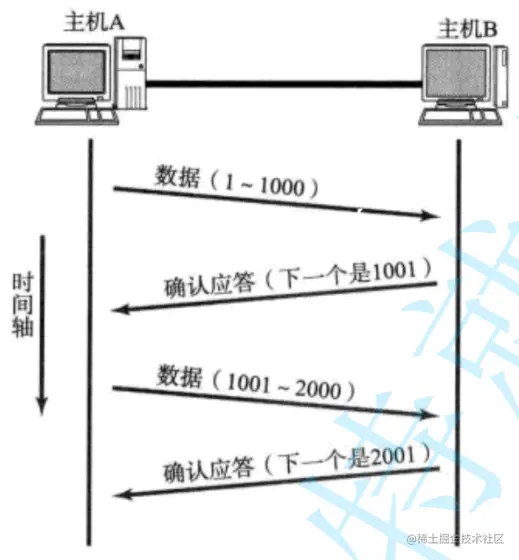

1）确认应答机制（安全机制）



2）超时重传机制

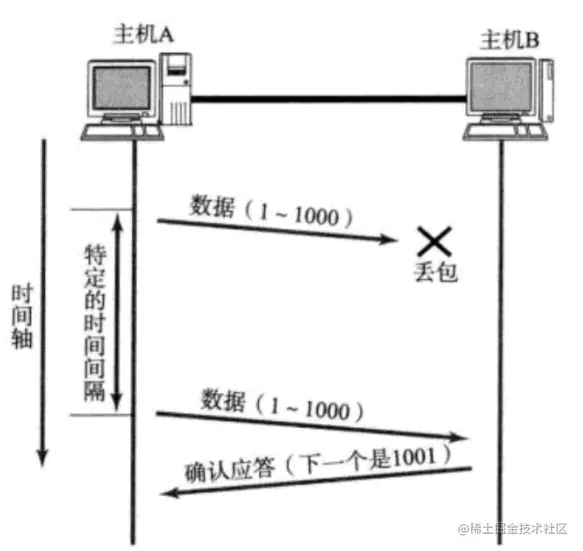

主机A发送数据给B之后，可能因为网络拥堵等原因，数据无法到达主机B；

如果主机A在一个特定时间间隔内没有收到B发来的确认应答，就会进行重发；

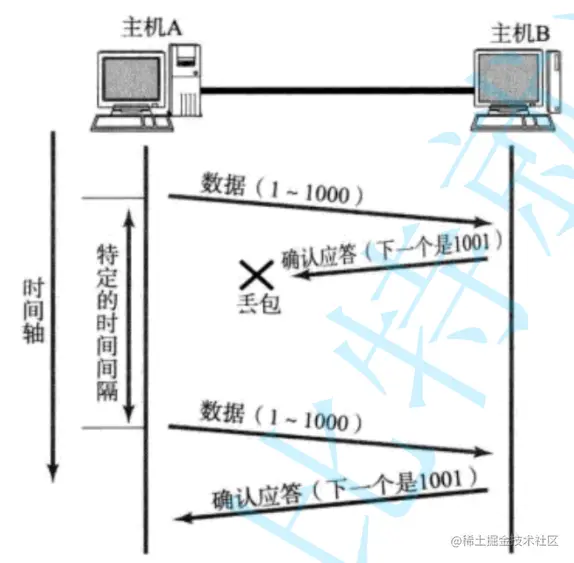

但是，主机A未收到B发来的确认应答，也可能是因为ACK丢失了：


因此主机B会收到很多重复数据。那么TCP协议需要能够识别出那些包是重复的包，并且把重复的丢弃掉。这时候我们可以利用前面提到的序列号，就可以很容易做到去重的效果。

具体步骤如下：

  1. 当发送方发送一个TCP报文段后，会启动一个计时器（即超时计时器）;
  2. 发送方会等待一段时间（即重传时间），等待接收方回复收到报文段的确认段。如果在这段时间内，发送方未收到确认段，那么就说明这个报文段可能由于网络原因而丢失了;
  3. 当超时时间到期时，发送方就会重新发送之前发送的那个TCP报文段；
  4. 如果重传次数达到了一个预设值，发送方就不再发送该报文段，并向上层协议发送Time Out（超时）错误通知;
  5. 如果接收方收到了已经超时重传的报文段，它就会返回一个之前已经发送过的确认段，这个确认段表示接收方已经成功接收到这个报文段。 需要注意的是，TCP的超时重传机制通常使用指数退避算法来计算重传时间。即当一次重传失败时，重传时间会指数级增加，以避免网络拥塞。

3）连接管理机制

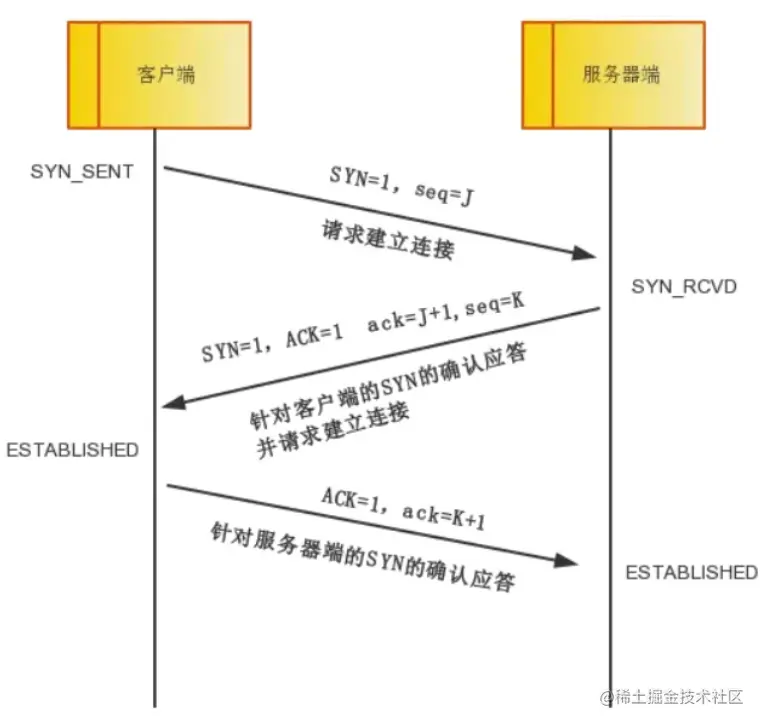

TCP 三次握手建立连接


  • 第一次握手：
    客户端将TCP报文标志位SYN置为1，随机产生一个序号值seq=J，保存在TCP首部的序列号(Sequence Number)字段里，指明客户端打算连接的服务器的端口，并将该数据包发送给服务器端，发送完毕后，客户端进入SYN_SENT状态，等待服务器端确认。

  • 第二次握手：
    服务器端收到数据包后由标志位SYN=1知道客户端请求建立连接，服务器端将TCP报文标志位SYN和ACK都置为1，ack=J+1，随机产生一个序号值seq=K，并将该数据包发送给客户端以确认连接请求，服务器端进入SYN_RCVD状态。

  • 第三次握手：
    客户端收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给服务器端，服务器端检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，客户端和服务器端进入ESTABLISHED状态，完成三次握手，随后客户端与服务器端之间可以开始传输数据了。

注意:我们上面写的ack和ACK，不是同一个概念：

  • 小写的ack代表的是头部的确认号Acknowledge number， 缩写ack，是对上一个包的序号进行确认的号，ack=seq+1。
  • 大写的ACK，则是我们上面说的TCP首部的标志位，用于标志的TCP包是否对上一个包进行了确认操作，如果确认了，则把ACK标志位设置成1。

三次握手的意义：

  1. 让通信双方各自建立对对方的“认同”；
  2. 验证通信双方的发送能力和接收能力；
  3. 在握手的过程中，双方协商一些重要的参数，数据同步等。

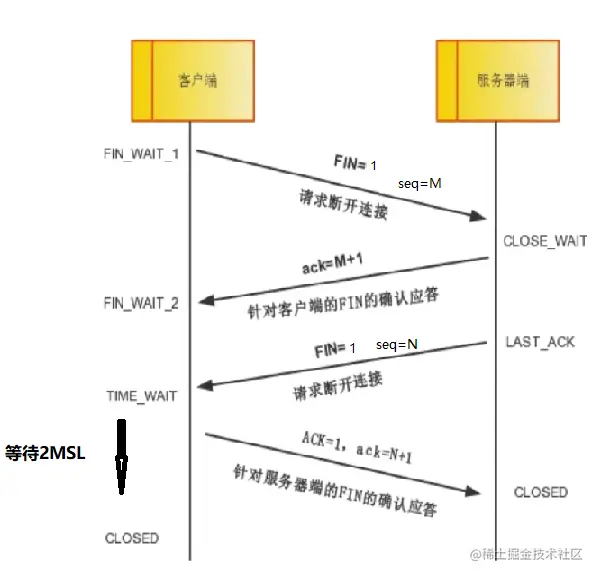

TCP断开连接：四次挥手


为何是四次挥手？

TCP是全双工通信，client向server发送FIN，表示client无数据向server发送，server回复ACK确认后只表示从client -> server 方向的数据流无数据可发，但是server -> client 方向的数据可能还没发送结束，需要继续发送，待服务器端数据也发送结束后，server向client发送FIN，client收到后发送ACK确认断开连接，此时server断开连接，client需要等待2MSL后断开连接。

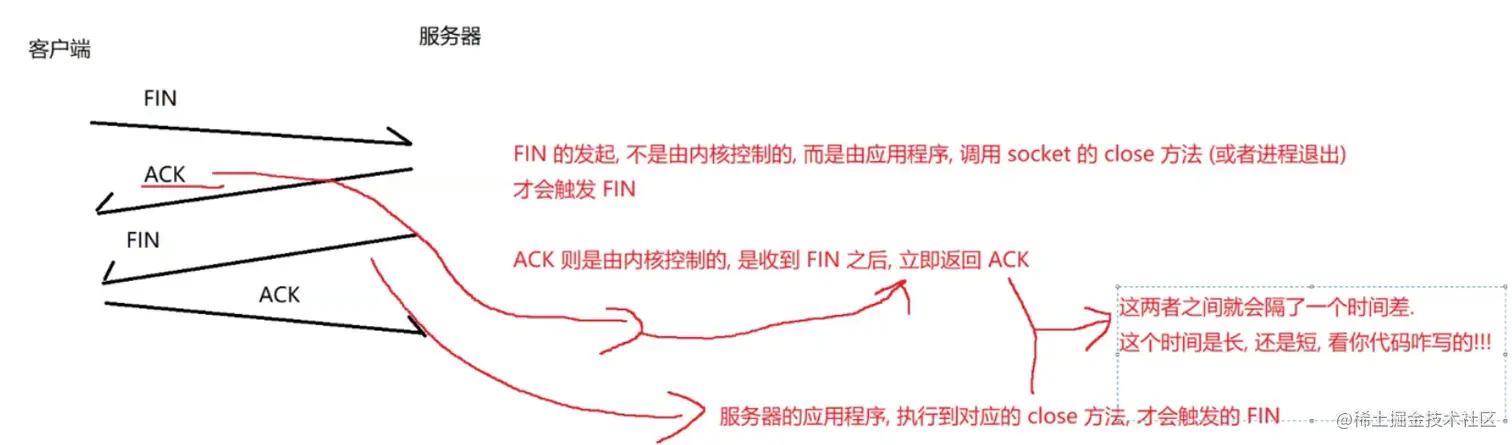

编程角度解释：


为何要等到2MSL的时间？

1.保证TCP协议的全双工连接能够可靠关闭，即防止最后一次挥手时的ACK丢失，能够超时重传。

2.保证这次连接的重复数据彻底从网络中消失。

MSL：Maximum Segment Lifetime（最大分段生存时间）,默认值是60S.

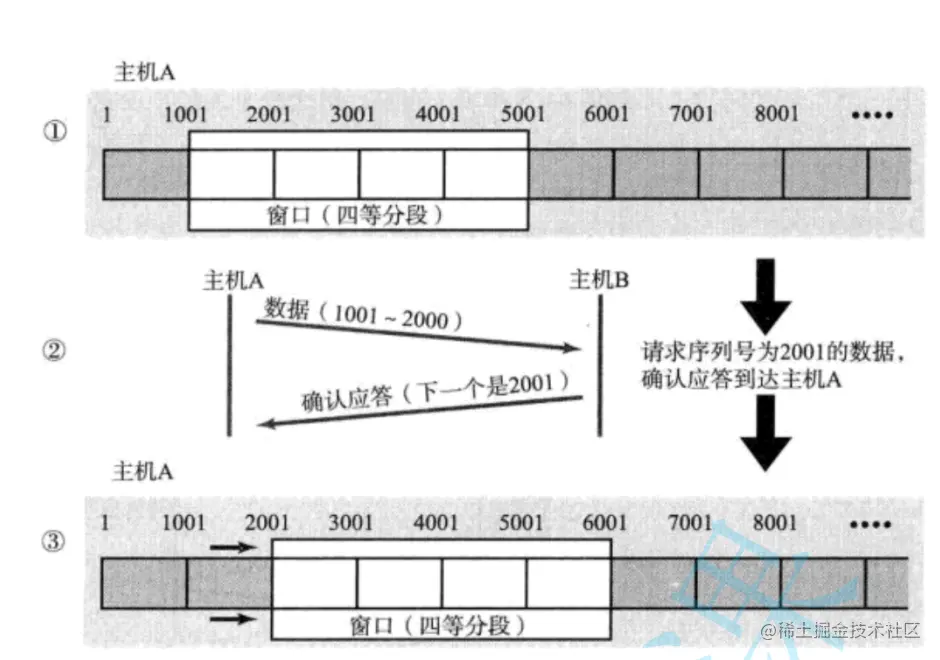

4）滑动窗口

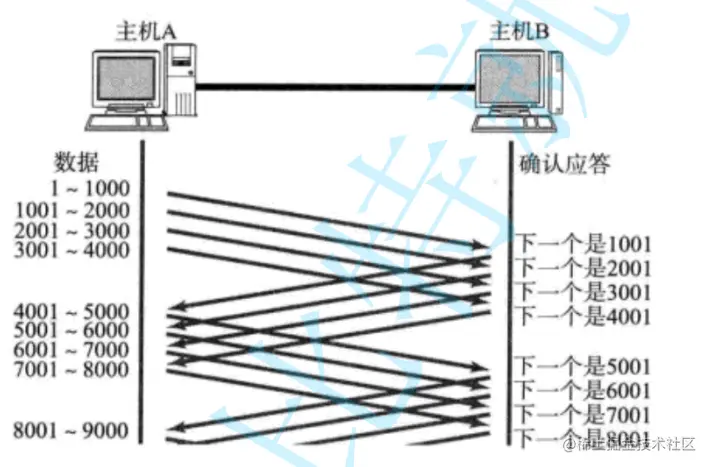

滑动窗口的本质就是不等待的批量发送一堆数据，然后使用一份时间来等待一组数据的ack.

把不需要等待就能直接发送的数据量的大小，称为“窗口大小”，图示中的窗口大小为4000.

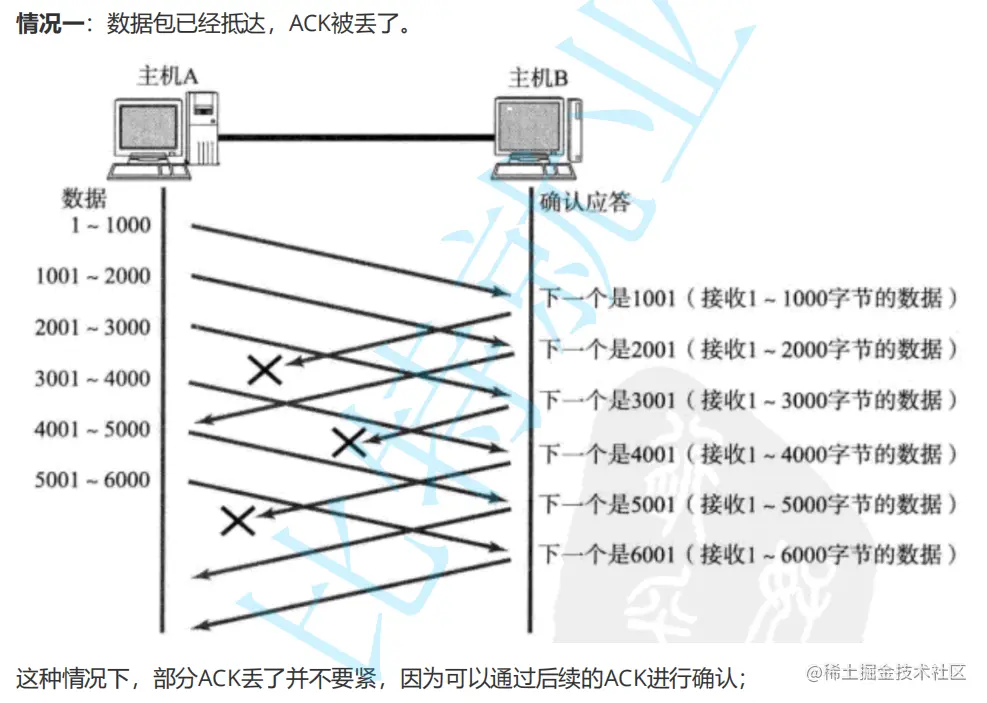

如果出现了丢包，如何进行重传？

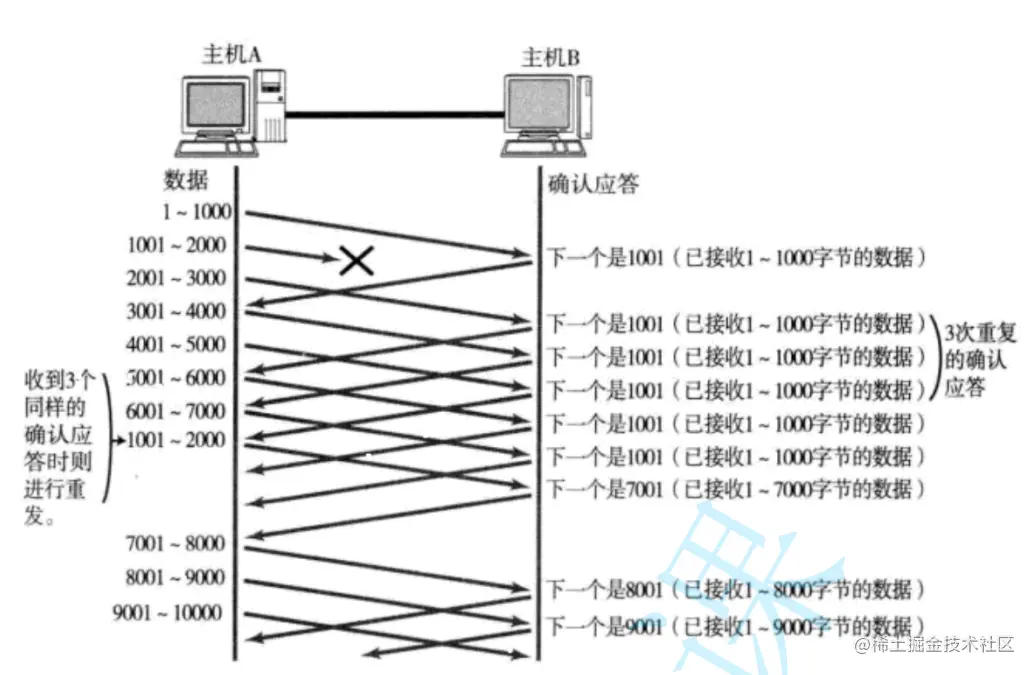

情况二：数据包直接丢了


当某一段报文段丢失之后，发送端会一直收到 1001 这样的ACK，就像是在提醒发送端 "我想要的是 1001" 一样；

如果发送端主机连续三次收到了同样一个 "1001" 这样的应答，就会将对应的数据 1001 -2000 重新发送；

这个时候接收端收到了 1001 之后，再次返回的ACK就是7001了（因为2001 - 7000）接收端其实之前就已经收到了，被放到了接收端操作系统内核的接收缓冲区中；

这种机制被称为快重传。

5）流量控制

接收端处理数据的速度是有限的。如果发送端发的太快，导致接收端的缓冲区被打满，这个时候如果发 送端继续发送，就会造成丢包，继而引起丢包重传等等一系列连锁反应。

因此TCP支持根据接收端的处理能力，来决定发送端的发送速度。这个机制就叫做流量控制；

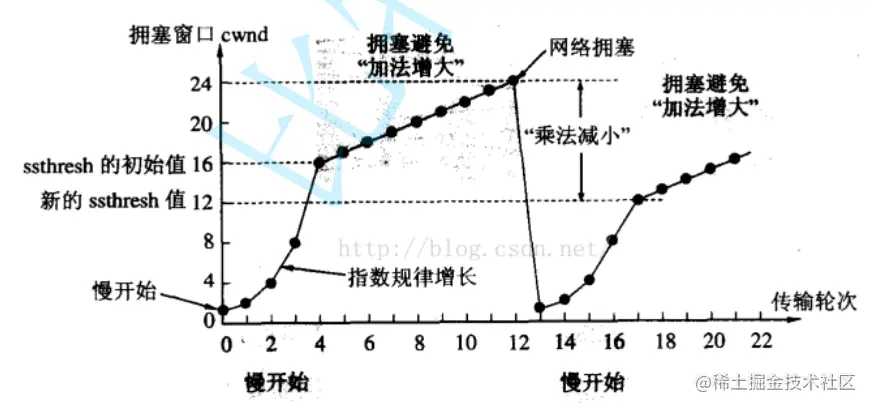

6）拥塞控制

虽然TCP有了滑动窗口这个大杀器，能够高效可靠的发送大量的数据。但是如果在刚开始阶段就发送大量的数据，仍然可能引发问题。

TCP引入 慢启动 机制，先发少量的数据，探探路，摸清当前的网络拥堵状态，再决定按照多大的速度传输数据；

此处引入一个概念程为拥塞窗口

发送开始的时候，定义拥塞窗口大小为1；

每次收到一个ACK应答，拥塞窗口加1；

每次发送数据包的时候，将拥塞窗口和接收端主机反馈的窗口大小做比较，取较小的值作为实际发送的窗口；


开始增加时是指数增加，等达到某一阈值时开始每次+1，遇到网络拥堵重新从1开始。

7）延时应答

在接收方能够处理的情况下，延时发送确认ack,使得滑动窗口尽可能的大一些。

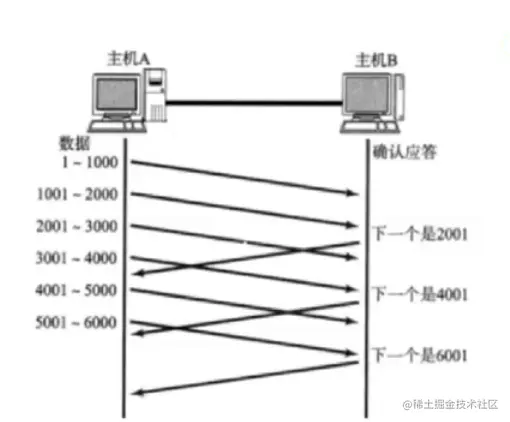

在延时应答机制下，不会对每一条数据都返回一个ack,而是有一定间隔才返回。

8）捎带应答

在延时应答的基础上，aCK报文携带一定的业务数据，较少数据传输次数。

9）面向字节流

粘包问题：TCP发送的数据是数据流，应用层程序无法区分包和包之间的界限，每次拿到的数据可能是一个完整的包，也可能是不完整的。

解决办法：通过分隔符或者约定好包的长度，从而用于区分包和包之间的界限。

10）异常情况

进程崩溃/主机关机（主动关机）：此时相当于socket.close()，内核会继续完成四次挥手，是一个正常的断开流程。

主机掉电/网线断开：如果是接收方故障，发送方会超时重传，一直等不到确认后断开连接；如果是发送方故障，接收方会通过心跳包来确认发送方的状态，如果一直没有回应就断开连接。

TCP 和 UDP 的对比：

TCP可靠传输，效率一般；

UDP效率很高，不可靠，天然支持广播；

KCP基于两者之间。

网络层协议

主要功能：地址管理，路由选择

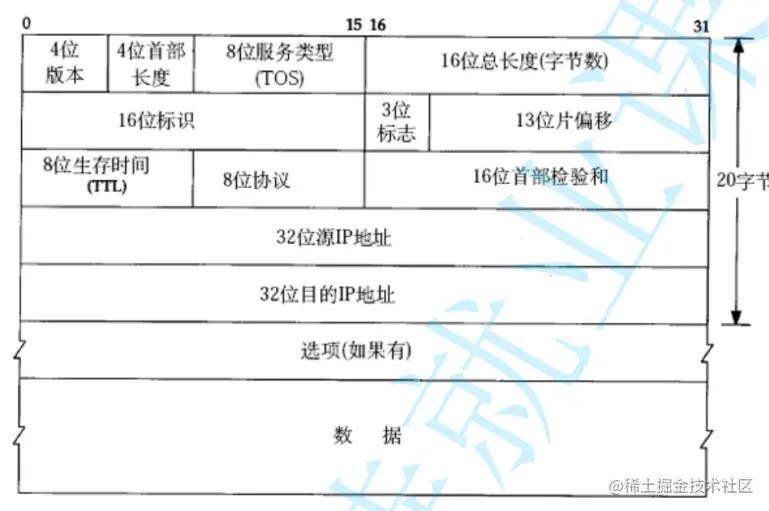

IP协议介绍：


4位版本号（version）：指定IP协议的版本，对于IPv4来说，就是4。

4位头部长度（header length）：IP头部的长度是多少个32bit，也就是 length * 4 的字节数。4bit表示最大的数字是15，因此IP头部最大长度是60字节。

8位服务类型（Type Of Service）：3位优先权字段（已经弃用），4位TOS字段，和1位保留

字段（必须置为0）。4位TOS分别表示：最小延时，最大吞吐量，最高可靠性，最小成本。

这四者相互冲突，只能选择一个。对于ssh/telnet这样的应用程序，最小延时比较重要；对于ftp这样的程序，最大吞吐量比较重要。

16位总长度（total length）：IP数据报整体占多少个字节。

16位标识（id）：唯一的标识主机发送的报文。如果IP报文在数据链路层被分片了，那么每一个片里面的这个id都是相同的。

3位标志字段：第一位保留（保留的意思是现在不用，但是还没想好说不定以后要用到）。第二位置为1表示禁止分片，这时候如果报文长度超过MTU，IP模块就会丢弃报文。第三位表示"更多分片"，如果分片了的话，最后一个分片置为1，其他是0。类似于一个结束标记。

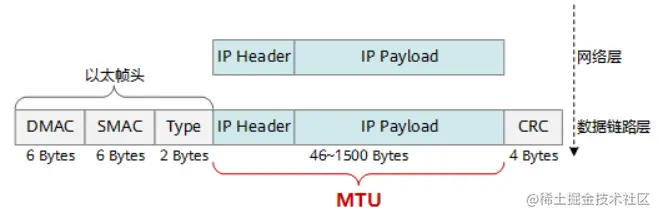

RFC标准定义以太网的默认MTU值为1500。


13位分片偏移（framegament offset）：是分片相对于原始IP报文开始处的偏移。其实就是在表示当前分片在原报文中处在哪个位置。实际偏移的字节数是这个值 * 8 得到的。因此，除了最后一个报文之外，其他报文的长度必须是8的整数倍（否则报文就不连续了）。

8位生存时间（Time To Live，TTL）：数据报到达目的地的最大报文跳数。一般是64。每次经过一个路由，TTL -= 1，一直减到0还没到达，那么就丢弃了。这个字段主要是用来防止出现路由循环。

8位协议：表示上层协议的类型。

16位头部校验和：使用CRC进行校验，来鉴别头部是否损坏。

32位源地址和32位目标地址：表示发送端和接收端。

解决IP地址不够用的方法：

1）动态分配IP地址

2）NAT网络地址转换

内网：10.* 172.16.* - 172.31.* 192.168.* 公网：其余ip

3)IPV6 128位，从根本上解决

数据链路层

考虑相邻两个节点之间的传输。

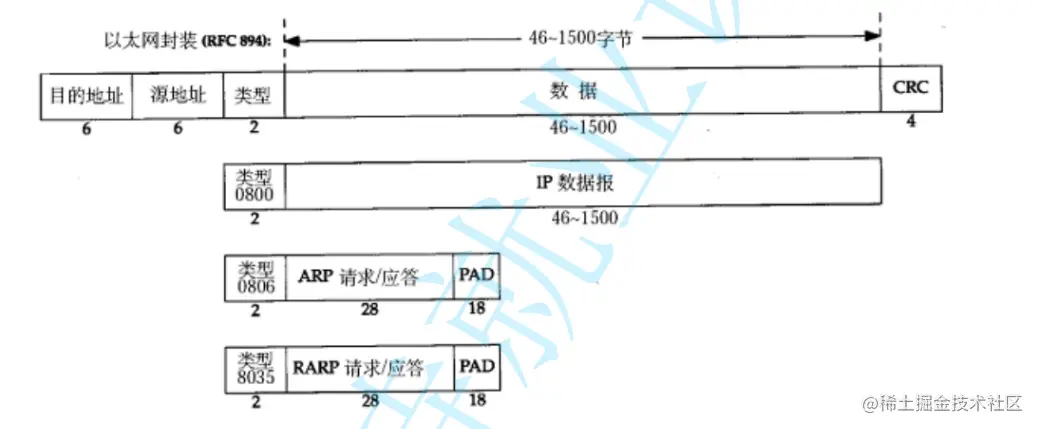

以太网数据帧：


帧协议类型字段有三种值，分别对应IP、ARP、RARP；

ARP:地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。

RARP:逆地址解析协议，和上述协议功能相反。
