一、了解 Illustrator

1.1 Illustrator 工作区

  • 开始界面


  • 新建文件 Ctrl+N

    • 开始界面 - 快速创建新文件

    • 开始界面 - 新建


    • 开始界面 - 更多预设：界面同上

  • 运行界面


  • 工具切换：多工具的，都可按 Alt 点击，进行切换


  • 快捷方式打开工具选项

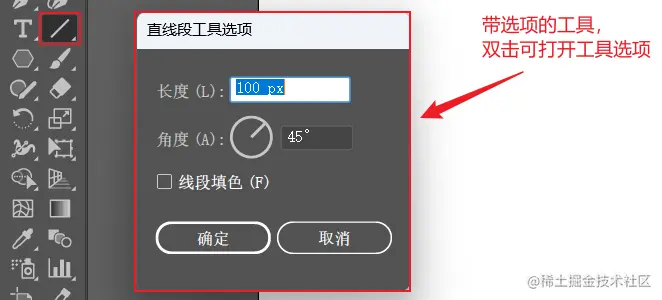

    • 带选项的工具，双击可打开工具选项


1.2 面板

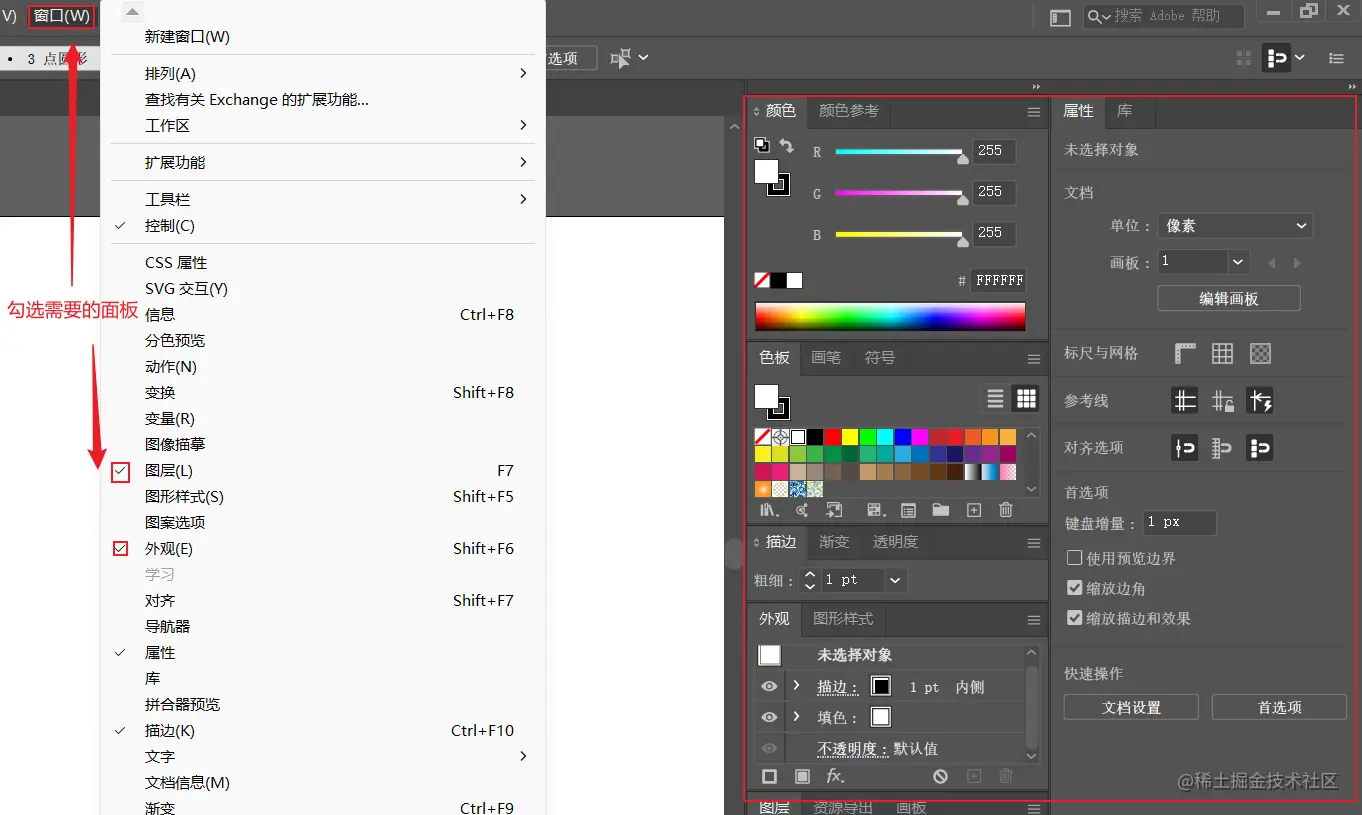

  • 窗口中，勾选需要的面板

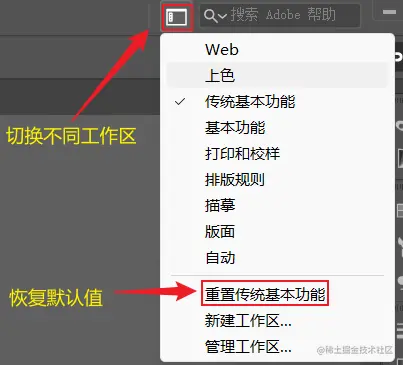

  • 切换工作区


1.3 缩放和平移图像

  • 缩放 Z

    • 放大：鼠标点击不动，以鼠标点为中心，平滑放大

    • 缩小：按住 Alt 点击鼠标，以鼠标点为中心，平滑缩小

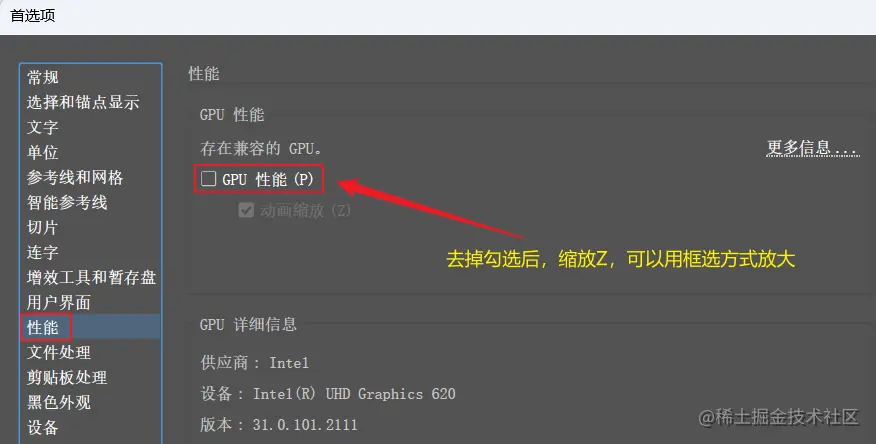

    • 以框选方式放大：去掉 性能 - GPU性能 的勾选（平滑缩放功能失效）


  • 缩放的其它方式

    • Ctrl+ （+或-）
    • Alt+滚轮
    • Ctrl+空格+拖拽鼠标

  • 平移 H 或 空格+拖拽鼠标

  • 缩小以适合整个文档 Ctrl+0（数字）

1.4 使用导航器面板

  • 在窗口中勾选导航器，鼠标拖动红色框，查看文档


  • 保存视图：将当前查看的视图，进行保存

    • 视图 - 新建视图

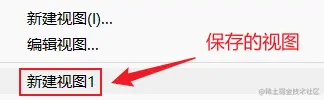

    • 保存后，会在视图菜单中显示


  • 查看视图：视图 - 选择之前保存的视图

  • 编辑视图：对之前保存的视图改名或删除


1.5 选择工具

  • 全选 Ctrl+A

  • 取消全选 Ctrl+Shift+A

  • 粘贴在前面 Ctrl+F （中心点位置不变）

  • 粘贴在后面 Ctrl+B （中心点位置不变）

  • 选择工具 V：黑色箭头选整体（默认工具）


    • 可实现，选择、拖动、缩放、旋转（要先选中对象）

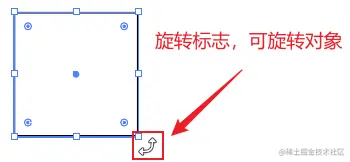

      • 旋转：拖拽鼠标进行旋转

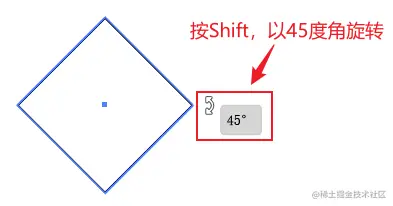

        • 按 Shift 键，以 45度角递增 旋转

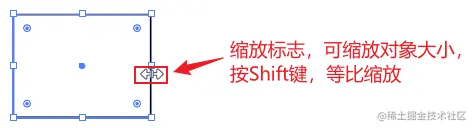

      • 缩放：拖拽鼠标进行缩放

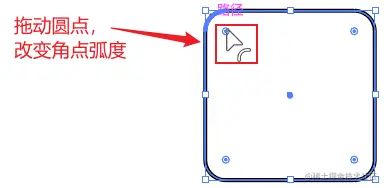

      • 修改角点弧度


      • 显示/隐藏 定界框 Ctrl+Shift+B：隐藏后无法用鼠标拖拽缩放及旋转


    • 多选

      • 按 Shift 点击需要选取的对象


      • 鼠标框选


    • 操作对象前，需要将对象先选中

  • 直接选择工具 A ：白色箭头选局部

    • 可实现：选择、移动、变形

    • 可以选择 锚点 和 路径 进行修改或删除


    • 路径删除


    • 显示/隐藏 边缘 Ctrl+H：隐藏后不显示锚点

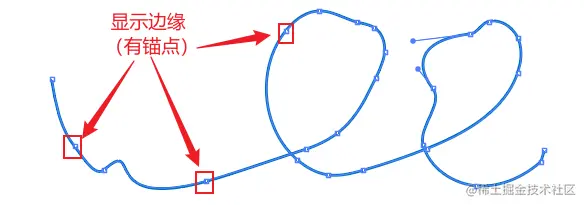

      • 显示的状态


      • 隐藏的状态


  • 套索工具 Q：自由选择需要的对象或锚点

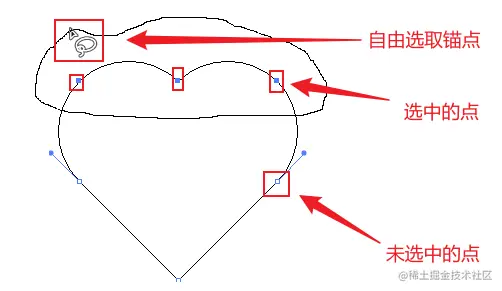

    • 选取锚点

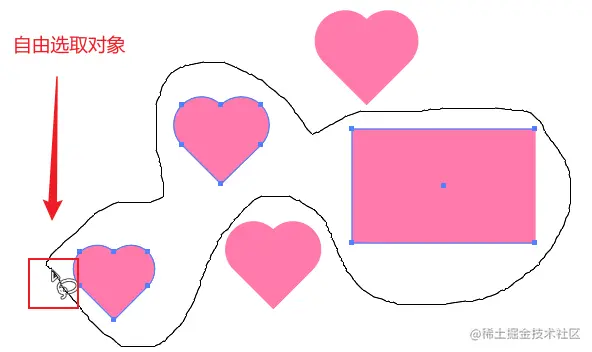

    • 选取对象


  • 自动选择工具

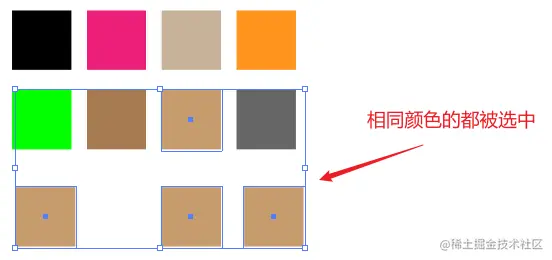

    • 魔棒工具 Y：自动选择 与被选择对象相同类型的 所有对象

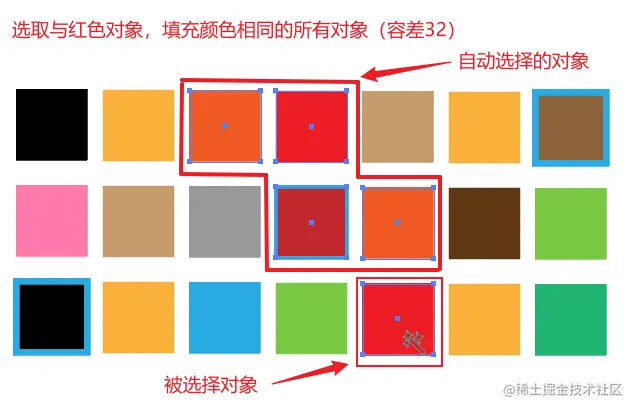

    • 选取相同填充颜色的对象（默认容差32）


    • 通过菜单栏选择相同的内容

      • 选取相同填充色的对象：先选取一个参照对象


      • 填充色相同的被选中


    • 在选项栏中，进行自动选择


  • 保存选择

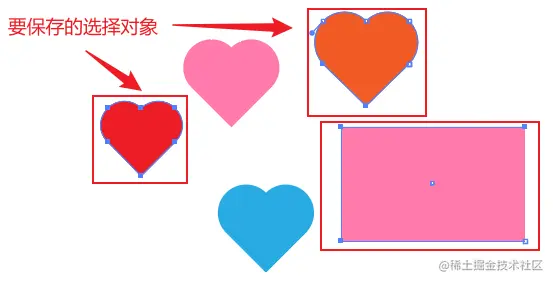

    • 先选中需要保存选择的对象

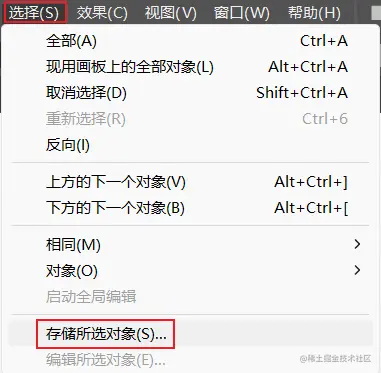

    • 在菜单栏中，点击 选择 - 存储所选对象


    • 创建自定义名称


    • 完成后，在保存在选择菜单中


    • 在需要选择该对象时，点击即可选择之前选取的所有对象

    • 可通过编辑所选对象，进行修改名称和删除


1.6 视图显示模式

  • 正常模式

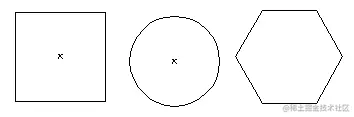

  • 轮廓模式 Ctrl+Y：只显示轮廓线


    • 切换正常模式：

      • 在轮廓模式下，再次按 Ctrl+Y，切回到正常模式
      • 其它在非正常模式下，按两次 CTRL+Y 恢复正常

  • 像素模式 Ctrl+Alt+Y：模拟位图


  • 叠印模式 Ctrl+Alt+Shift+Y：不常用

二、绘制基本形状

2.1 基本形状

  • 矩形 M


    • 方式一：在画板上拖拽鼠标

      • 按 Shift 键，绘制正方形

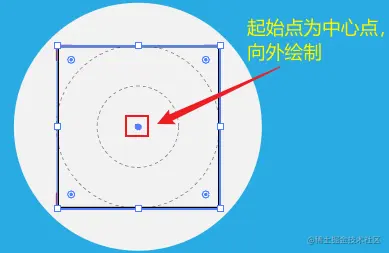

      • 按 Alt 键，以起始点为中心点，向外进行绘制


      • 使用 直接选择工具 A，可将直角改为圆角


    • 方式二：选中矩形工具后，单击画板，在单击点位，绘制指定大小的矩形

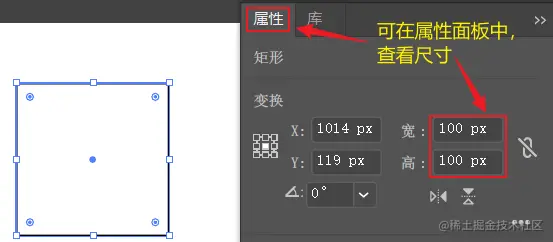

      • 选中图形，可在属性面板中查看尺寸


    • 其它形状绘制方式类似

  • 圆角矩形


    • 绘制圆角矩形：与矩形类似

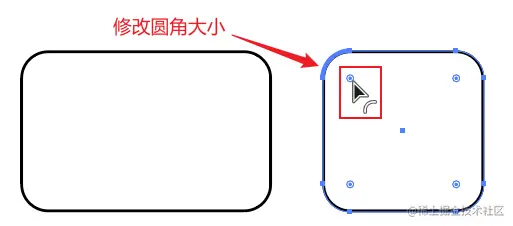

    • 改变圆角大小：

      • 用 直接选择工具 A 拖动圆点


      • 单击创建时，直接修改圆角大小


  • 椭圆形 L


    • 按 Shift 可绘制圆形


    • 绘制饼图


2.2 多边形和星形

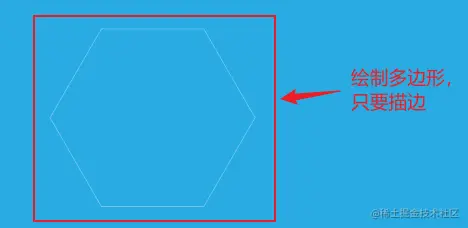

  • 多边形

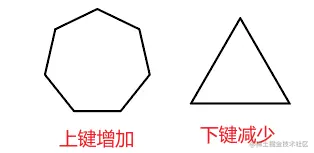

    • 绘制时不松鼠标，同时按 ↑ 或 ↓ 键，可增加和减少 边 的数量


    • 按 Shift 键，得到正多边形

    • 单击画板，得到属性，可调整边数


    • 修改已绘制多边形的边数

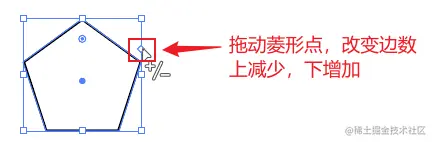

      • 拖动菱形点，修改边数


      • 修改后


  • 星形

    • 按 Alt 键，得到正星形


    • 绘制时不松鼠标，同时按 ↑ 或 ↓ 键，可增加和减少 角 的数量

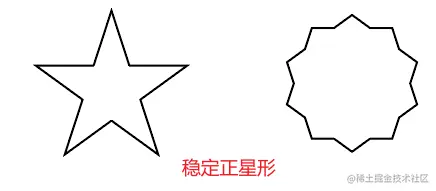

    • 按 Shift+Alt 键，得到稳定正星形


    • 单击画板，得到属性，调整角点数及半径

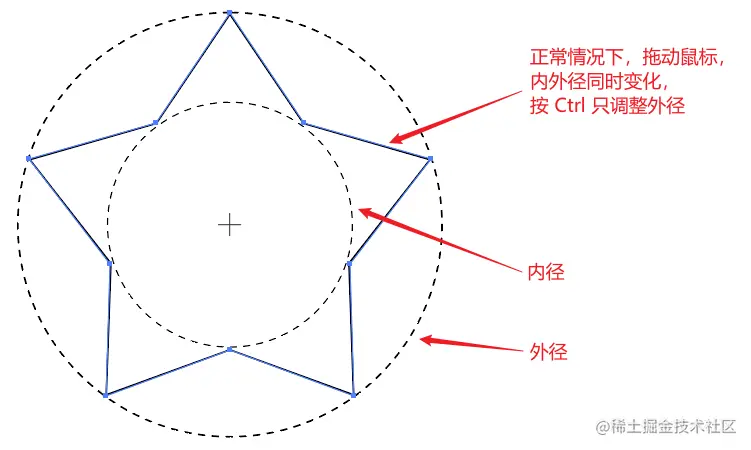

    • 星形工具，绘制时调整内外径尺寸

      • 正常情况下，拖动鼠标，内外径同时变化，按 Ctrl 只调整外径

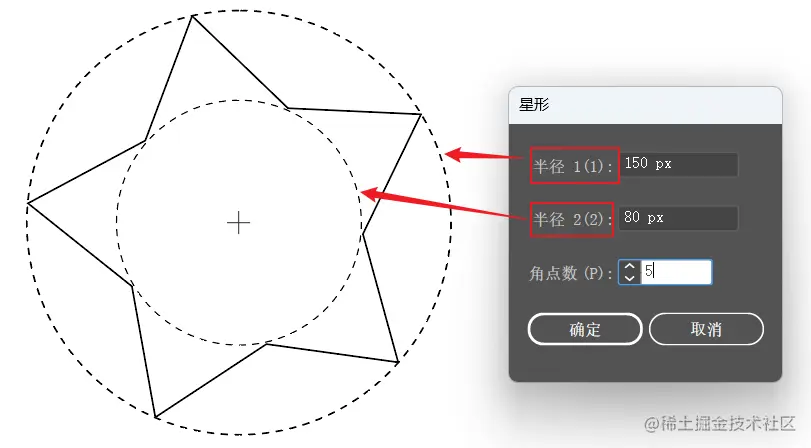

      • 单击创建时，直接输入内、外两个半径

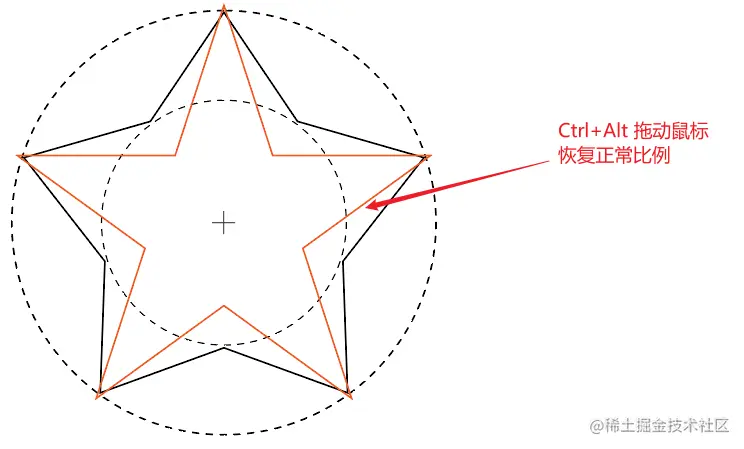

      • 恢复正常比例 Ctrl+Alt 拖动鼠标


2.3 绘制多个图形

  • 绘制多个图形 ~

    • 绘制对象时，不松鼠标，按 ~ 键拖动鼠标，可绘制多个


    • 注：绘制时，鼠标越快，绘制对象间距越大

2.3 使用线条工具绘图

  • 直线工具 ``


    • 绘制方式：

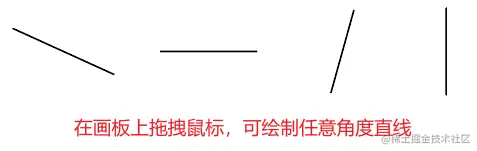

      • 方式一：鼠标直接拖拽

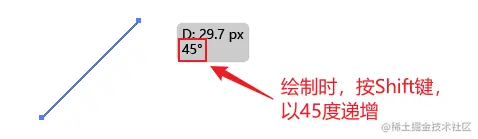

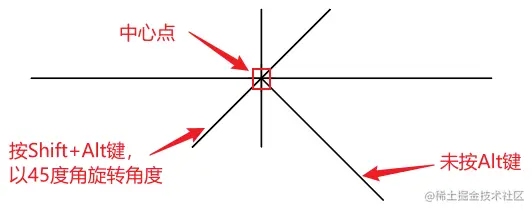

        • 绘制时，按 Shift 键，绘制水平、垂直直线（以45角度递增）


        • 绘制时，按 Alt 键，以中心点方式，向外画直线

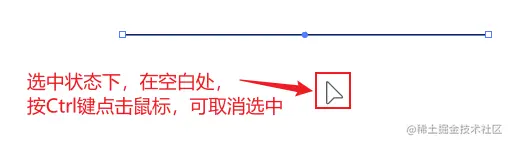

        • 绘制完成的直线，默认为选中状态，在空白处按 Ctrl 键点击鼠标，可取消选中

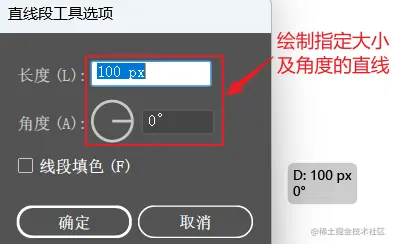

      • 方式二：单击画板，绘制指定大小的直线

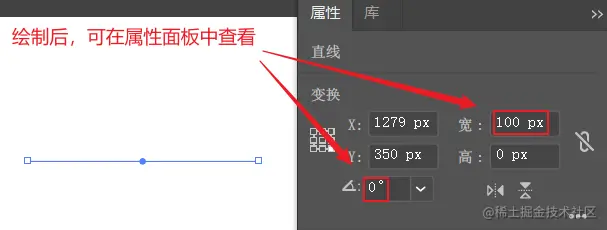

        • 绘制后，可在属性面板中进行查看


  • 弧线工具

    • 绘制方式，与直线类似

    • 绘制时，按 ↑ 或 ↓ 键修改弧度大小、方向

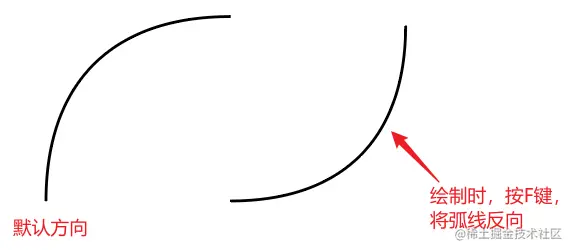

    • 绘制时，按 F 键，可将弧线反向绘制

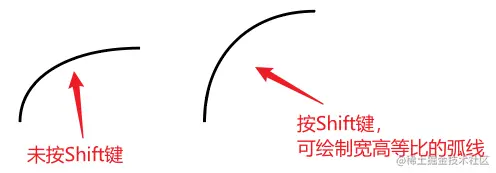

    • 绘制时，按 Shift 键，可绘制宽、高等比的弧线


    • 按 Alt 键，以中心点方式绘制

    • 直接绘制：单击鼠标，打开工具选项，设置参数后，确定即可

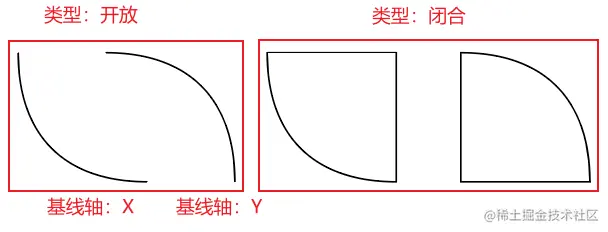

      • 参数类型说明

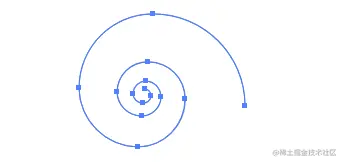

  • 螺旋线

    • 绘制时，按 ↑ 或 ↓ 键，调整线数量

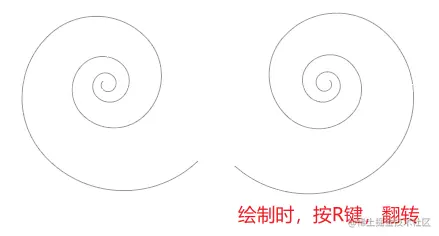

    • 绘制时按 R 键，进行翻转


    • 按 Alt 键，以中心点方式绘制

    • 绘制时，按 Shift 键，以45度角，旋转方向


    • 直接绘制指定大小的螺旋线：画板上单击


      • 调整参数，绘制指定的螺旋线


2.4 使用网格工具绘图

  • 矩形网格


    • 调整行数：按 ↑ 或 ↓ 键：上加下减

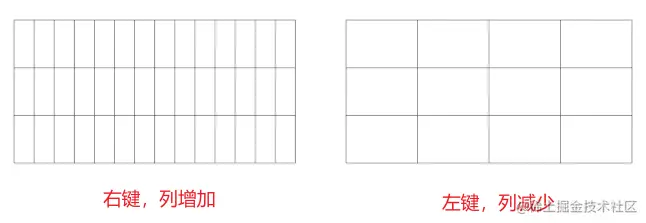

    • 调整列数：按 ← 或 → 键：右加左减


    • 按 Alt 键，以中心点方式绘制

    • 按 Shift 键，绘制正方形网格

    • 绘制指定大小的矩形网格

      • 画板上单击鼠标，打开工具选项


      • 确定后，自动绘制出指定大小的矩形网格

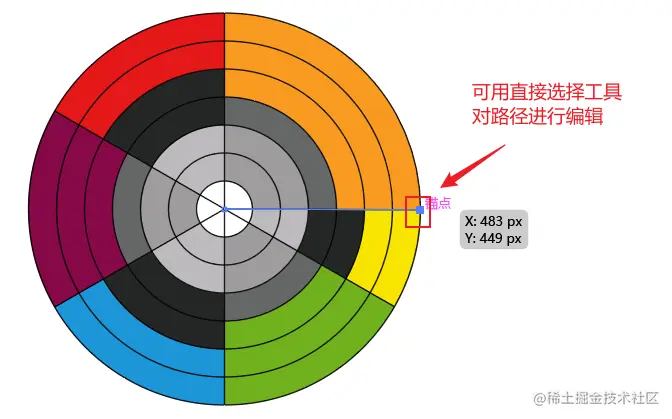

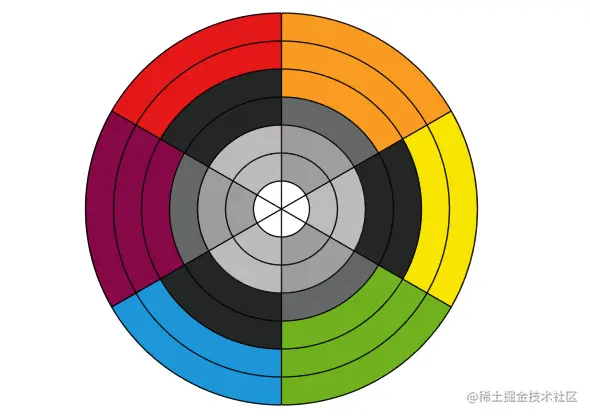

  • 极坐标网格


    • 调整环数：按 ↑ 或 ↓ 键：上加下减

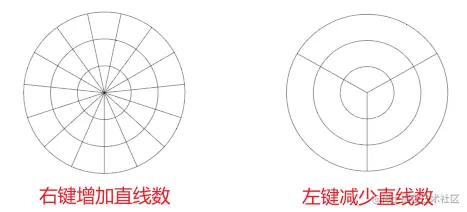

    • 调整直线数：按 ← 或 → 键：右加左减

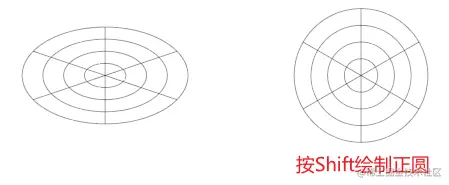

    • 按 Shift 键，绘制正圆


    • 直接绘制

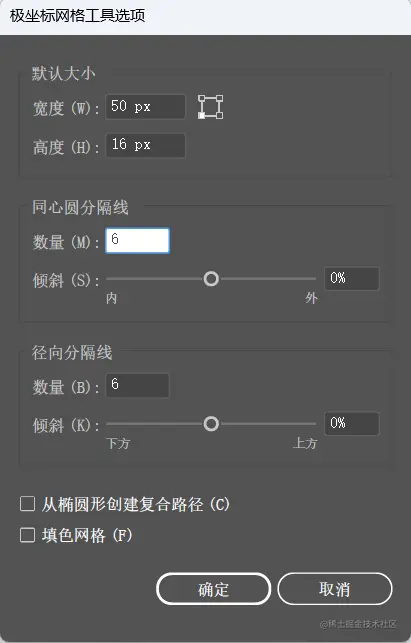

      • 画板上单击鼠标，打开工具选项


      • 调整参数后，确定即可


  • 注：网格不是闭合而是开放的路径，是由一根根线组合搭建出来的

三、颜色和描边

  • 切换描边和填色 X


  • 互换填色和描边 Shift+X

  • 默认填色描边黑白色 D

  • 关闭填色和描边 /

3.1 Illustrator 中的颜色模式

  • 两种颜色模式

    • RBG
    • CMYK

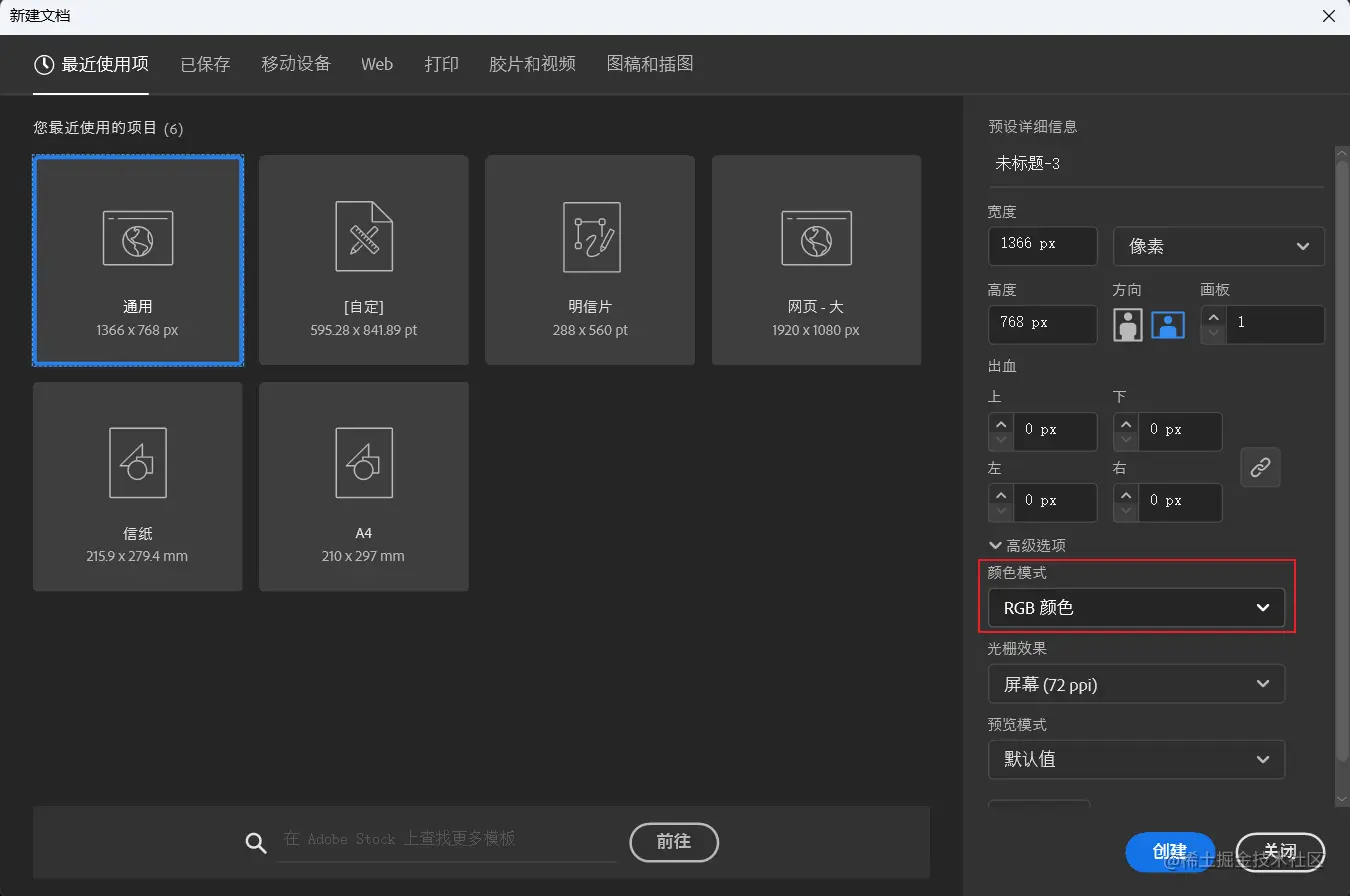

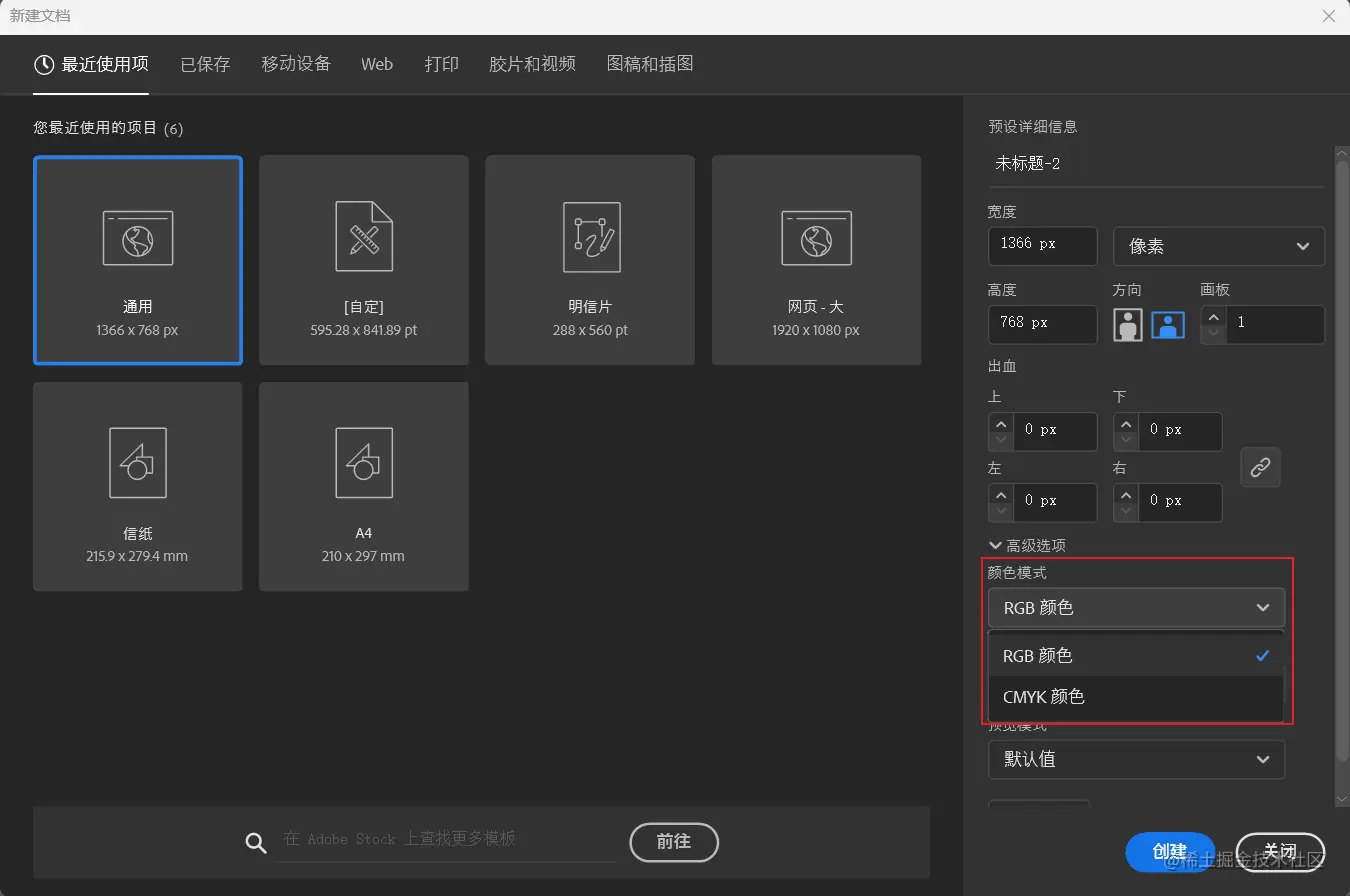

  • 在新建文档中，选择需要颜色模式

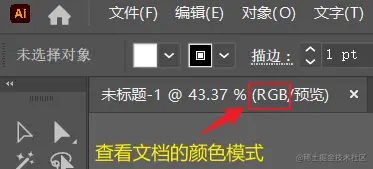

  • 查看文档的颜色模式


  • 切换文档的颜色模式


  • 颜色面板 F6

    • 打开颜色面板

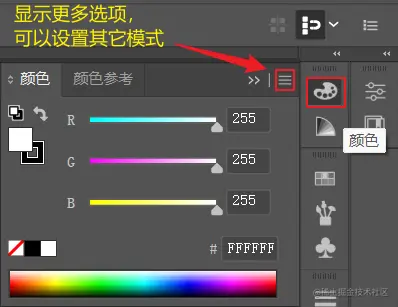

    • 设置其它模式


3.2 色板面板

  • 色板

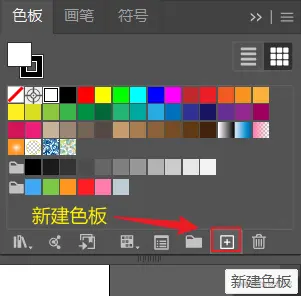

  • 新建色板


    • 新建色板选项


  • 删除色板


3.3 全局色板

  • 创建全局色板

    • 先在颜色面板中，调出需要颜色


    • 在更多选项中，创建新的色板

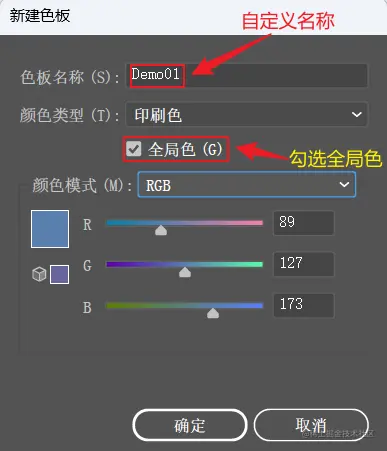

    • 在新建色板中，勾选全局色


    • 创建后，在色板中显示（全局色右下角有白色三角）


  • 调整全局色板

    • 双击色板可调色


    • 全局色板调色后，所有填充此颜色的对象，都会跟着改变


3.4 专色

  • 专色：即印刷时，不通过 CMYK 四色合成，而是用预先调配的油墨，印刷某种颜色

3.5 使用色彩

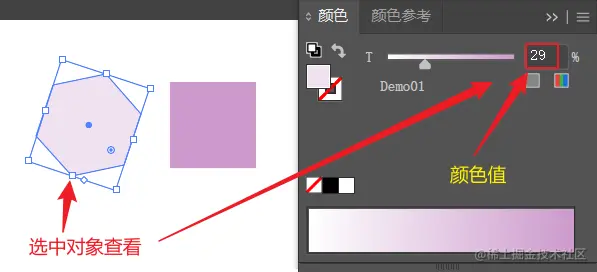

  • 查看颜色：先选中对象


3.6 颜色组

  • 新建颜色组

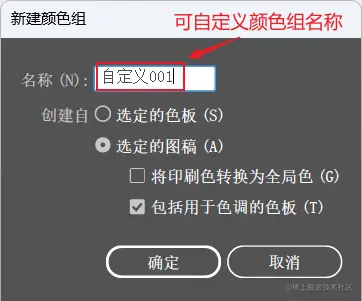

    • 自定义颜色组名称


    • 新创建的颜色组


3.7 颜色参考面板

  • 颜色参考

    • 生成颜色参考色：选中该颜色后，在面板中单击


    • 协调规则


3.8 描边属性

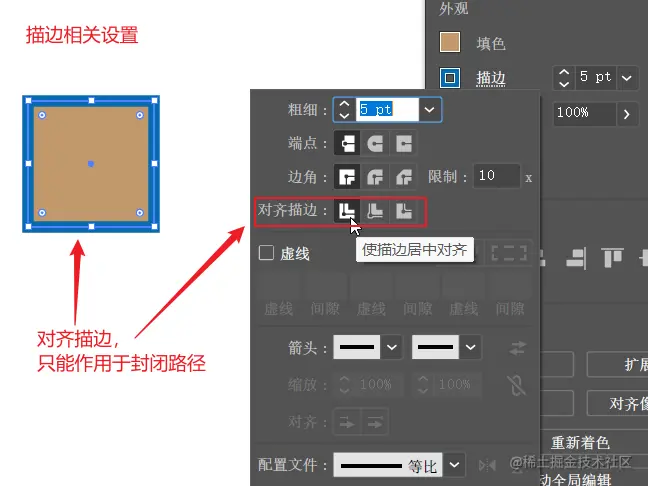

  • 对齐描边，只能作用于闭合路径

  • 描边属性


3.9 创建虚线

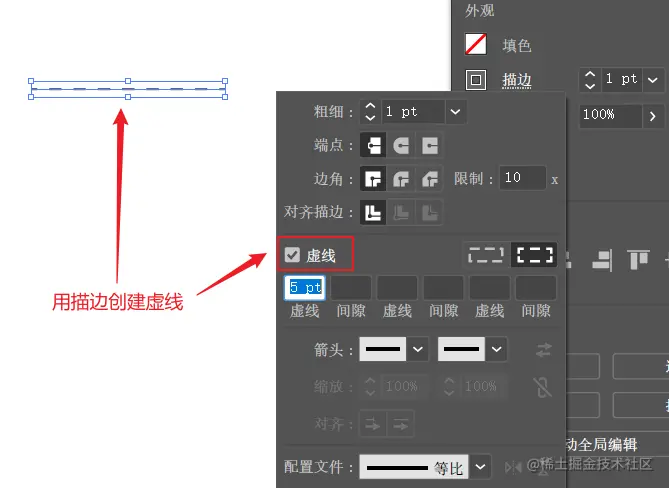

  • 用描边创建虚线


3.10 创建箭头

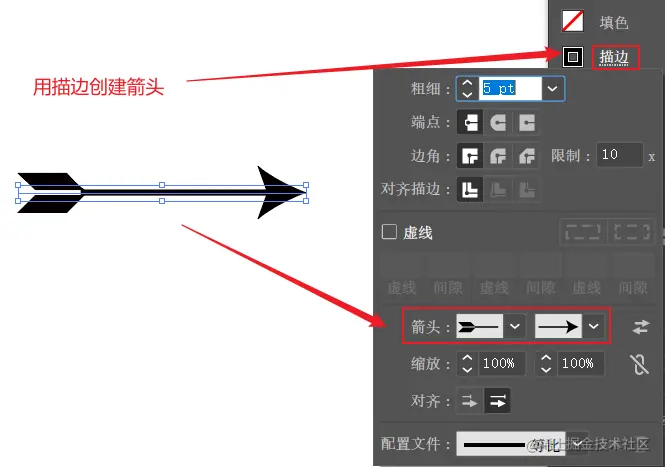

  • 用描边创建箭头


3.11 可变宽度的笔触

  • 宽度工具 Shift+W


  • 在路径上拖动鼠标，改变路径宽度


  • 保存宽度样式


  • 注：宽度工具只作用于描边路径，不能作用于填充上


四、编辑

4.1 对齐对象

  • 对齐面板 Shift+F7


  • 设置对齐的参考对象

    • 先选择需要对齐的所有对象，再用鼠标点选对齐的参考对象


    • 对齐后的效果


4.2 分布对象

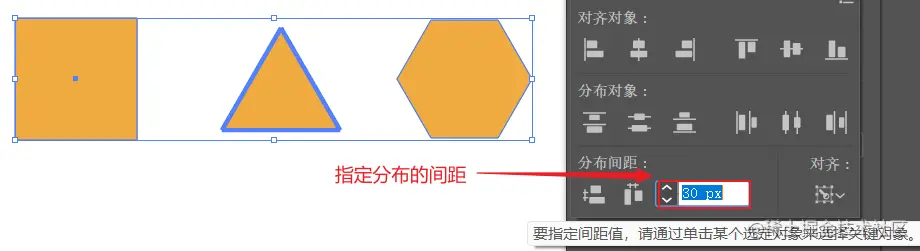

  • 可指定分布的间距


4.3 对齐锚点

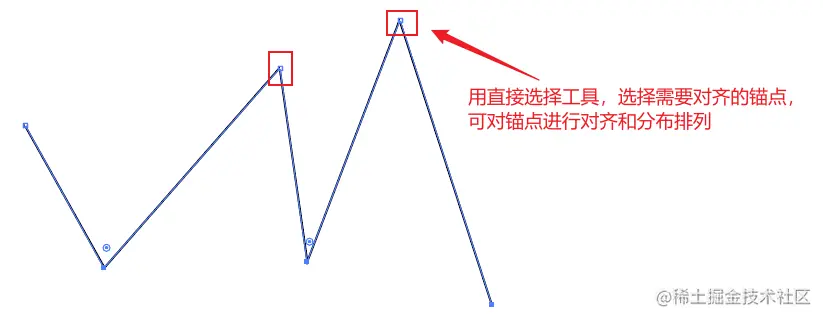

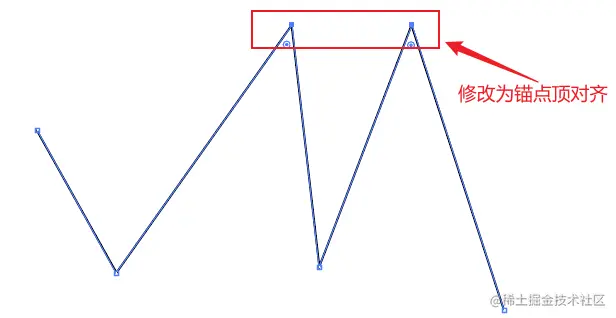

  • 用直接选择工具 A，可对锚点进行 对齐 和 分布 排列

    • 选择需要对齐的点


    • 对齐后


4.4 使用绘图模式

  • 切换绘图模式 Shift+D


  • 三种绘图模式

    1. 正常（在上面绘制）

    2. 背面绘图（在原图形的下面）

    3. 内部绘图

      • 只在选取的图形内部绘制

      • 使用前，需先选中需要绘画的图形

    • 绘制效果：

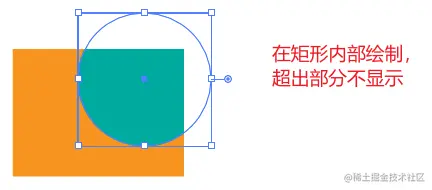

      • 选择在矩形 内部绘图，绘制的图形，超出矩形后，不显示


      • 编辑：

        • 用直接选工具 A 或进入 隔离模式 后，可进行修改和编辑


        • 也可使用 编组选择工具，对图形进行简单修改


          • 注：编组选择工具，不能修改锚点


4.5 文本对齐

  • 选择后，可进行 非文本框对齐

    • 对齐右上角打开

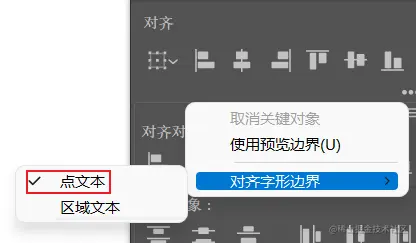

    • 对齐字形边界 - 点文本


五、图层

5.1 使用图层

  • 新建图层 Ctrl+L

    • 在绘制对象时，会自动建立一个 子图层

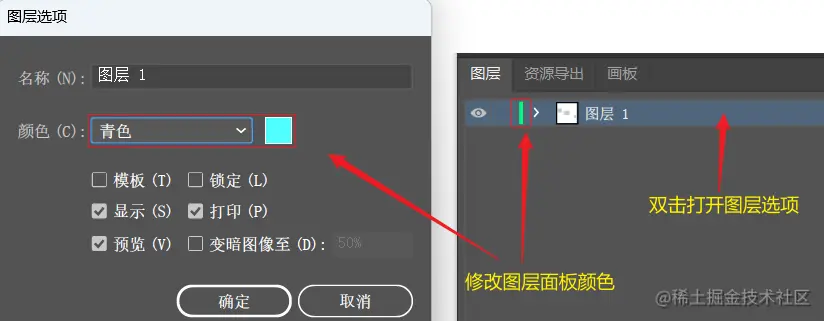

  • 修改图层面板颜色：

    • 双击图层，打开图层选项，修改颜色

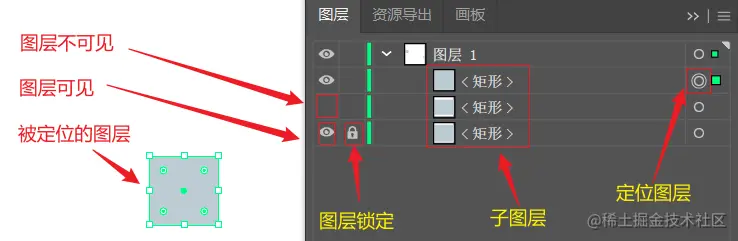

5.2 使用图层定位对象

  • 用鼠标点击圆圈，可以定位图层

    • 图层被选择的状态


    • 锁定图层 Ctrl+2

    • 解除锁定 Ctrl+Alt+2

5.3 图层移动

  • 可以使用鼠标拖动

  • 使用快捷键移动图层

    • 上移一层 Ctrl+]
    • 下移一层 Ctrl+[
    • 移动到顶层 Ctrl+Shift+]
    • 移动到底层 Ctrl+Shift+[

5.4 编组工具

  • 编组 Ctrl+G或鼠标右键：将多个元素组合在一起

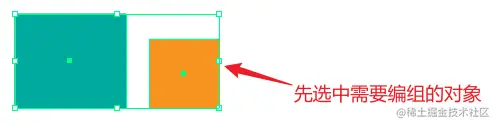

    • 需要先选中需要编组的对象

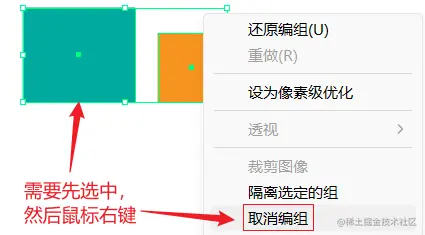

  • 取消编组 Ctrl+Shift+G 或鼠标右键

    • 需要先选中要取消编组的对象


5.5 编组选择工具

  • 选择编组的对象


  • 在编组的一个对象上，通过点击鼠标，可由内到外，逐级选择嵌套的编组


5.6 使用隔离模式

  • 选择工具 V 下，双击可逐级进入隔离模式，可选择不同的层级进行编辑


  • 退出隔离模式：空白处双击，或 ESC

六、变换工具

6.1 使用特定的变换工具

  • 移动 Ctrl+Shift+M

    • 选择对象，双击选择工具图标，可打开移动面板


    • 或在对象上，右键鼠标


  • 旋转 R 或 鼠标右键 - 变换 - 旋转：先选中对象


    • Alt 点击鼠标，改变中心点

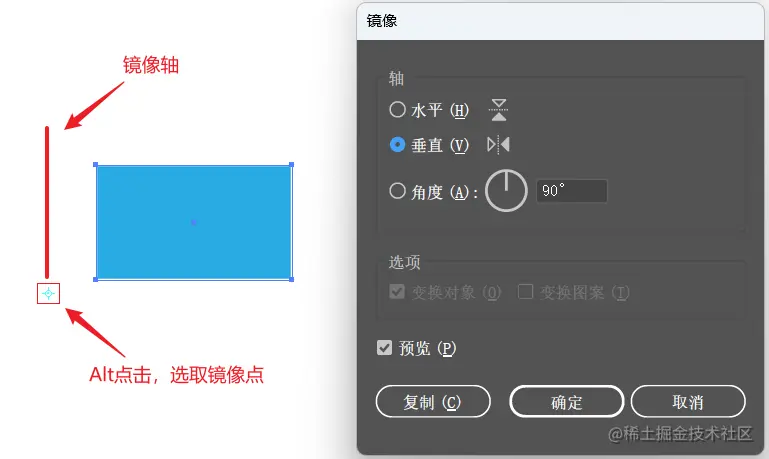

  • 镜像 O 或 鼠标右键 - 变换 - 镜像：先选中对象


    • Alt 点击鼠标，选取镜像点


  • 比例缩放 S或 鼠标右键 - 变换 - 缩放 ：先选中对象


    • 比例缩放面板

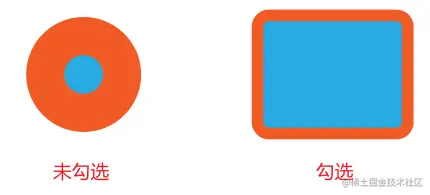

      • 勾选与未勾选，缩放后效果对比

        • 未勾选，圆角和描边不缩放


      • 双击圆点，可打开 变换窗口


    • 等比缩放效果

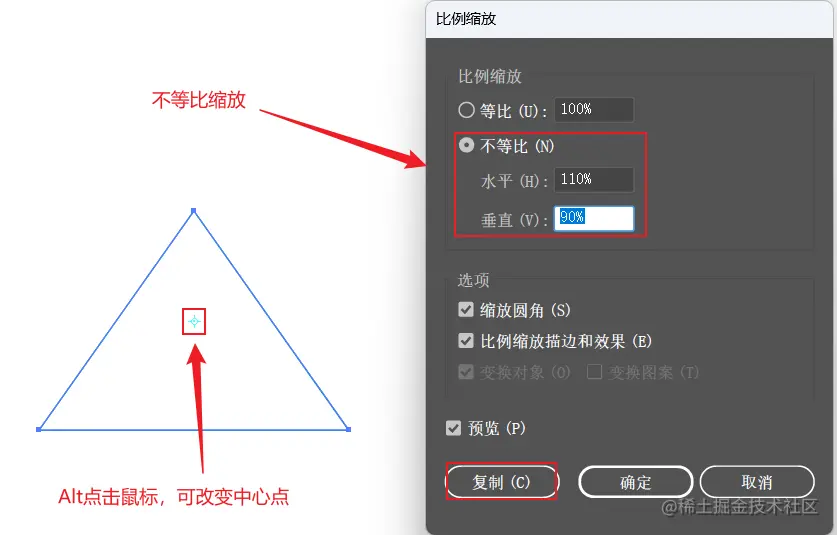

    • 不等比缩放


      • 实现效果

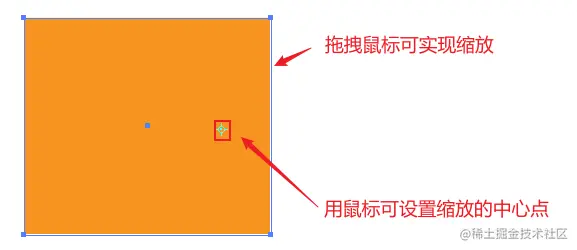

    • 缩放工具下，拖拽鼠标可实现缩放（用鼠标可设置缩放的中心点）Shift 可控制横向、纵向、等比缩放（45度）


  • 倾斜工具

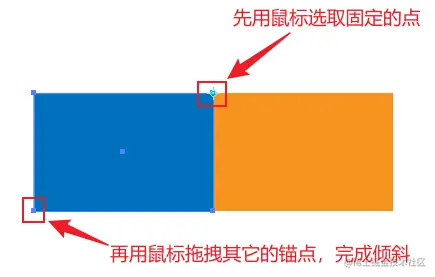

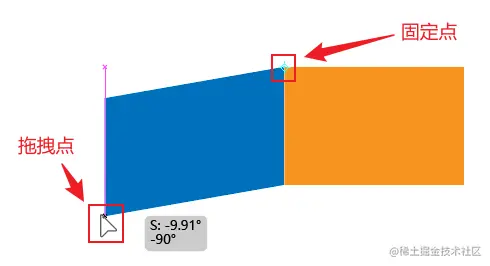

    • 调整时，可先用鼠标点选固定点位，再用拖拽其它点，完成倾斜


      • 实现效果

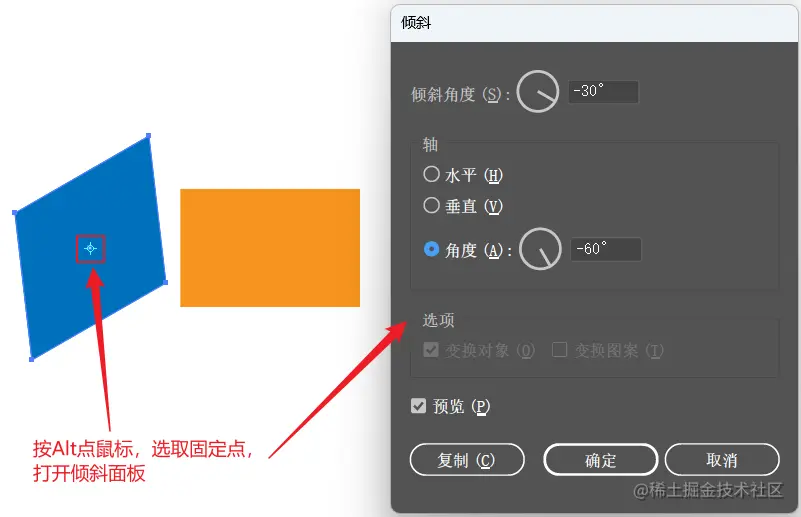

    • 通过面板方式调整：按 Alt 键点鼠标，选取中心点后，直接打开倾斜面板


6.2 使用自由变换工具

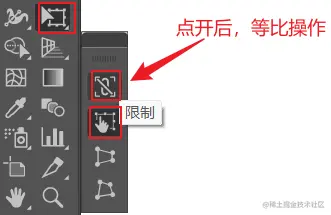

  • 自由变换工具 E


    • 效果


6.3 再次使用变换

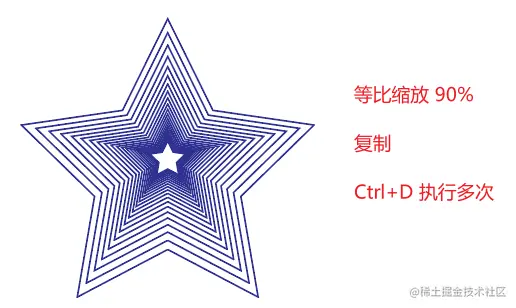

  • 再次变换 CTRL+D：重复执行上一个操作


6.4 分别变换

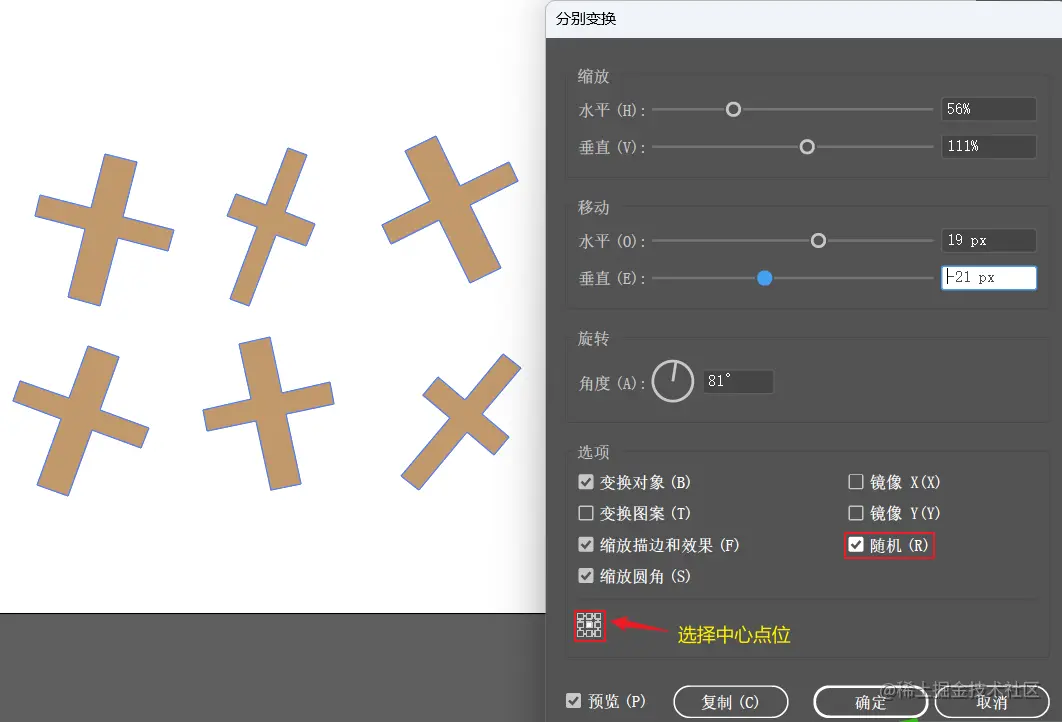

  • 分别变换 Ctrl+Alt+Shift+D：需要先选中，要变换的对象

    • 变换前


    • 变换后


6.5 变换效果

  • 变换效果：外观面板-扭曲和变换

    • 变换也可以作为 效果 应用于对象

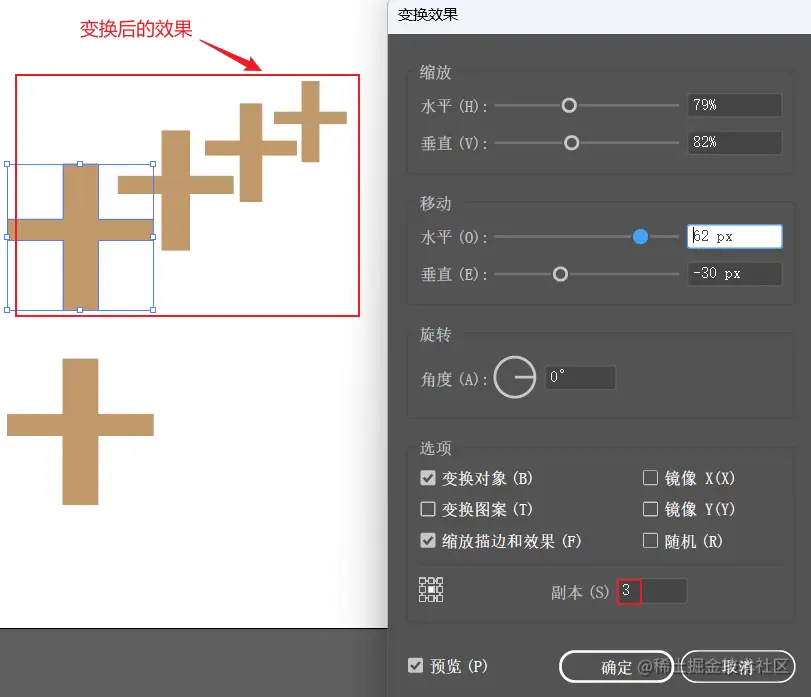

    • 变换后的效果


    • 使用变换效果绘制图形

      • 先绘制图形

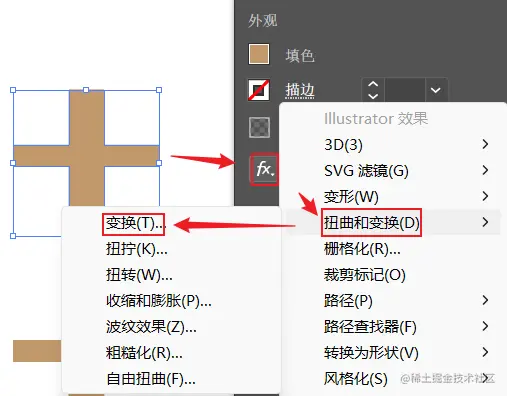

      • 选中需要变换的图形，在 效果 菜单栏中选择 变换，或在 外观 面板中操作


      • 调整变换效果参数


      • 调整后的效果


    • 变换效果与分别变换的区别

      • 分别变换：变换后是独立的对象
      • 变换效果：变换后是一个整体
      • 变换效果可以显示的创建副本数量，分别变换没有

七、路径编辑

7.1 复合路径和形状

  • 复合路径 Ctrl+8：对象 - 复合路径 - 建立 或 右键 - 建立复合路径

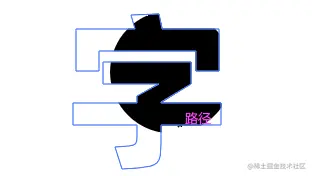

    • 两个或两个以上的 完整的闭合路径体，组成的独立路径（字体转曲之后就是复合路径）

    • ？？一条路径建立复合路径，可以配合属性面板，用来改变路径的方向

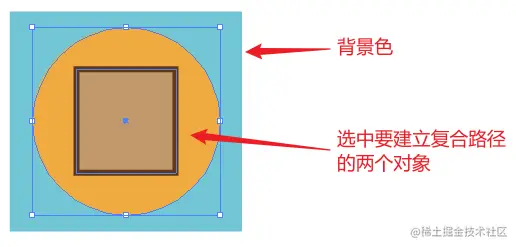

    • 建立复合路径时，需要先选中要创建的对象


    • 建立复合径后，重叠的路径部分被镂空


    • 双击进入隔离模式，可对复合路径进行修改


    • 释放复合路径 Ctrl+Alt+Shift+8


    • 释放后，变为单独的路径


7.2 路径查找器面板

  • 路径查找器 Ctrl+Shift+F9：窗口 - 路径查找器


    • 形状模式：按 Alt 键点击操作，可生成复合路径


    • 路径查找器


      • 分割：将图形分割独立的图形

      • 修边：去除描边，并将图形分割

        • 对象一定要是填充颜色，才能使用这个功能

      • 合并：和修边效果类似，不同的是会将相同颜色合并

      • 裁剪：类似剪切蒙版

      • 轮廓：只是将图形，变成了轮廓

      • 减去后方对象：将后边的图形减掉

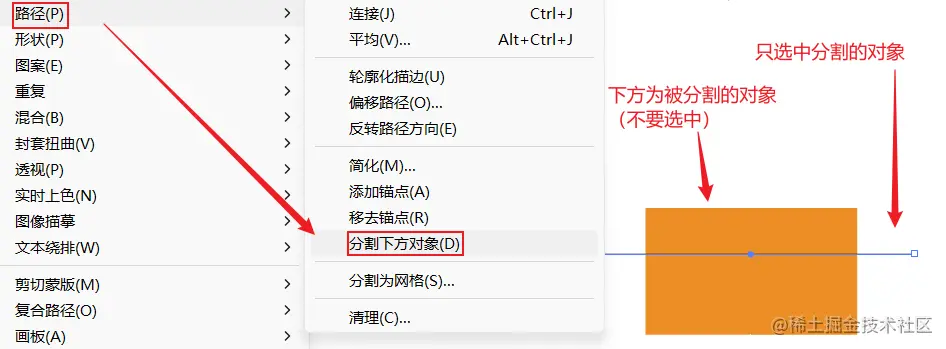

    • 分割下方对象：对象 - 路径 - 分割下方对象

      • 下方的对象被分割（操作时，只选中上方的切割对象）


7.3 形状生成器

  • 形状生成器 Shift+M


    • 需先选中操作对象，再进行操作（+ 为保留的部分，按 Alt 键去除）

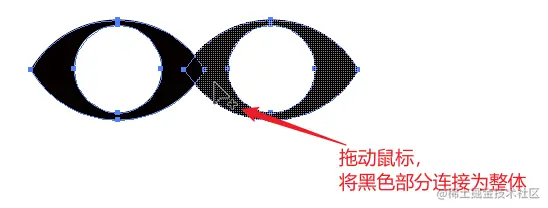

    • 点击鼠标拖动，可以连接为整体


7.4 实时上色工具

  • 先创建一个建立实时上色的对象


  • 实时上色 Ctrl+Alt+X 或 对象 - 实时上色 - 建立：

    • 操作时，需先选中对象

    • 此操作只是将对象创建为可实时上色的路径，再由实时上色工具进行上色


    • 先选中需要建立路径的对象后，再进行操作


    • 可对建立的路径进行释放


  • 实时上色工具 K：对建立的 实时上色路径 进行上色

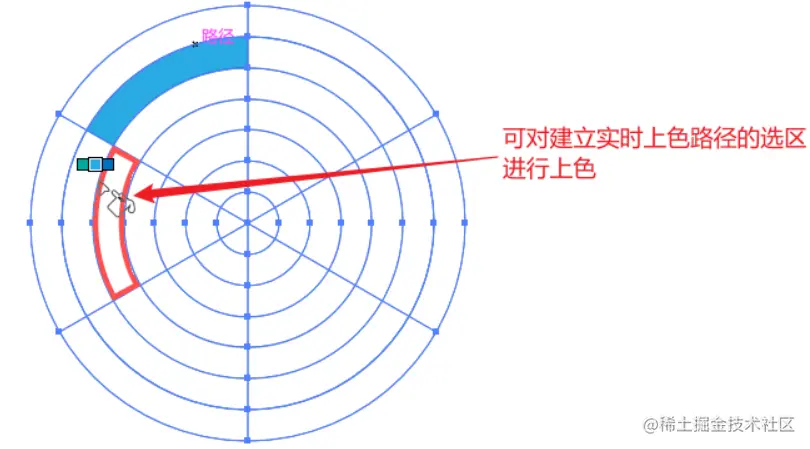

    • 在建立的路径中，进行上色


    • 上色时，用方向键可遍历色板上的颜色，便捷上色操作（单色块状态时，需进入色板点选后，再操作）


    • 上色过程中，按 Alt 键可吸取颜色

    • 上色效果预览


  • 实时上色对象的编辑：

    • 创建的实时上色路径，类似于复合路径，可进行编辑（直接选择工具 A）


    • 调整路径后，去除描边效果


  • 实时上色选择工具 Shift+L：鼠标框选或按 Shift 可点选多个选区，即可同时进行上色


7.5 剪切蒙版

  • 剪切蒙版 Ctrl+7 或右键：（与内部绘图模式类似）

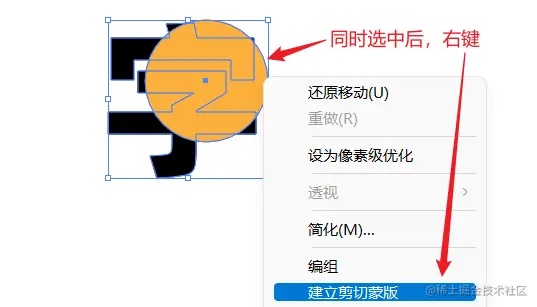

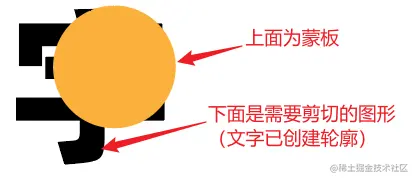

    • 需要将蒙版放在需要剪切图形的上方，同时选中两个图形，进行操作


    • 选中需要剪切蒙版的对象，进行操作


    • 创建剪切蒙版后，操作的对象都还存在（只是隐藏），类似复合路径，可以进入隔离模式进行操作


？7.6 拼合透明度

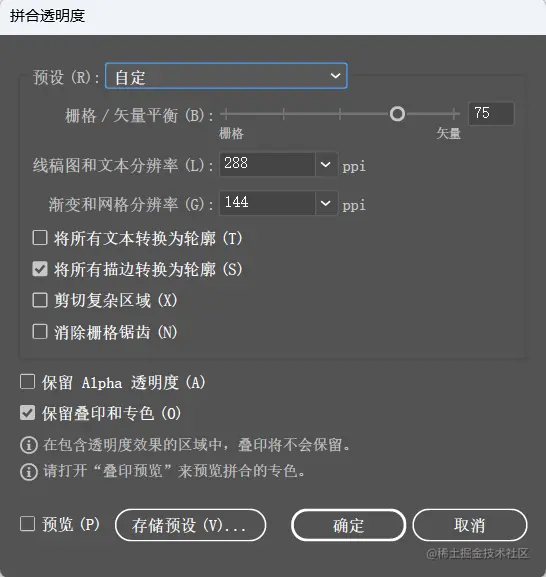

  • 拼合透明度


    • 可调整的预设


    • 调整后的路径

      • 正常模式下


      • 轮廓模式下


八、使用绘图工具创建

8.1 钢笔工具

  • 钢笔工具 p

    • 在未闭合路径上 继续绘制，需要在最后一个锚点位置上先点击，再进行绘制

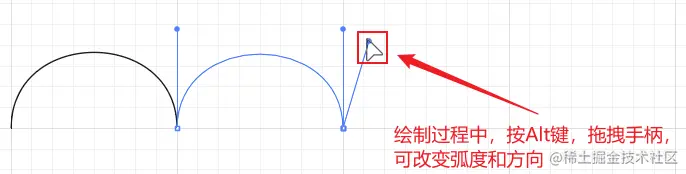

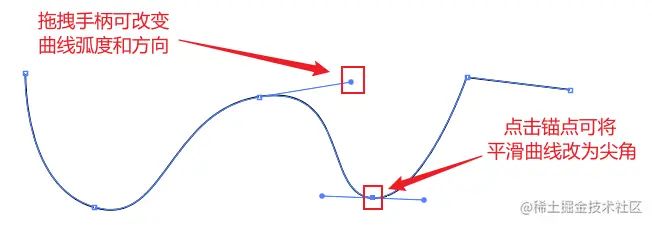

    • 在绘制中，按 Alt 键，拖拽描点，可改变曲线方向和曲度


    • 结束路径的绘制：绘制中，按 Ctrl 点击空白处

  • 锚点工具 Shift+C

    • 修改锚点的状态：弧度、方向、尖角、圆角


    • 锚点属性


8.2 曲率工具

  • 曲率工具 Shift+~

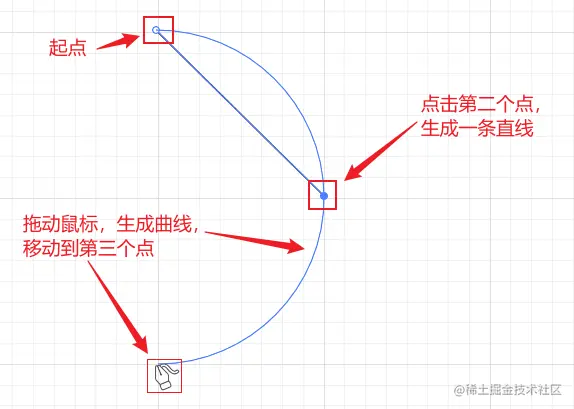

    • 使用方法：先点击出两个点，在第二个点位置拖动鼠标

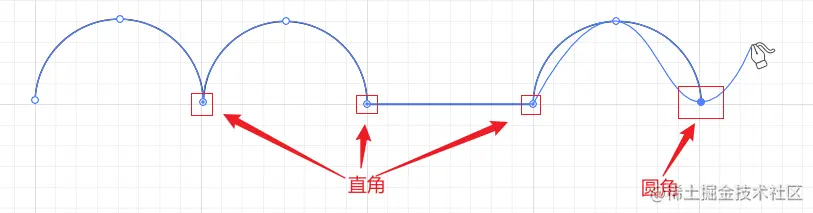

    • 改变锚点的角点状态：双击锚点位置，转换圆角和直角



    • 结束路径绘制：

      • Ctrl+空白处双击：结束非闭合路径绘制

      • 闭合路径，需在起点处单击

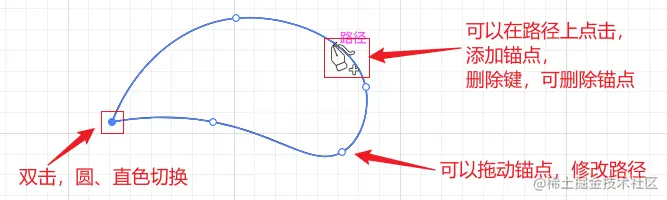

    • 路径修改


8.3 铅笔工具

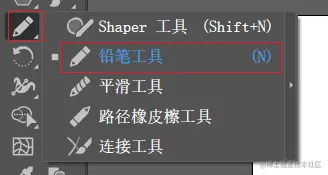

  • 铅笔工具 N ：（缺点：不好控制精细度）

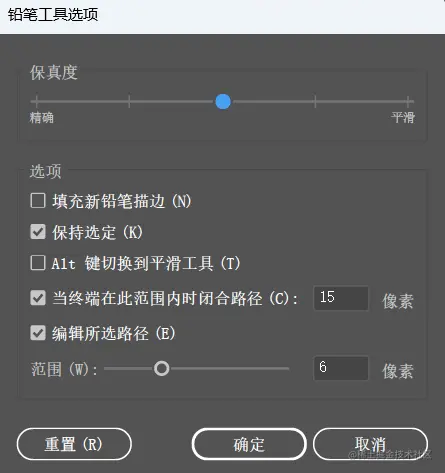

    • 铅笔工具选项

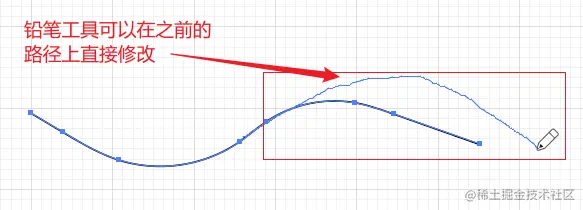

    • 绘制后，可直接修改


    • 修改后的路径


  • 连接工具：将路径进行闭合和修剪


    • 使用连接工具，修剪铅笔线段


8.4 使用橡皮工具绘图

  • 橡皮擦工具 Shift+E：擦除对象

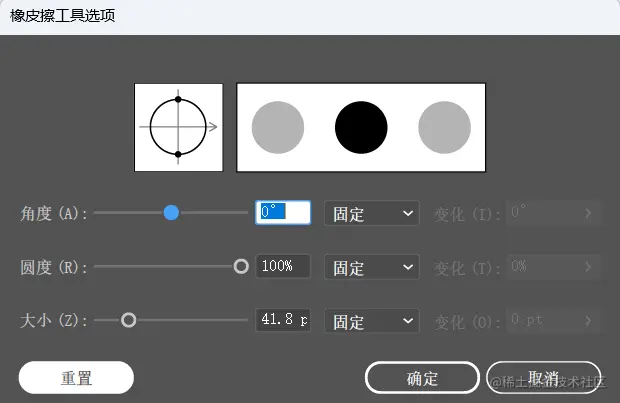

    • 橡皮擦工具选项


  • 用橡皮擦，通过擦除进行绘制

    • 调整橡皮擦大小（变小 [ 、变大 ]）

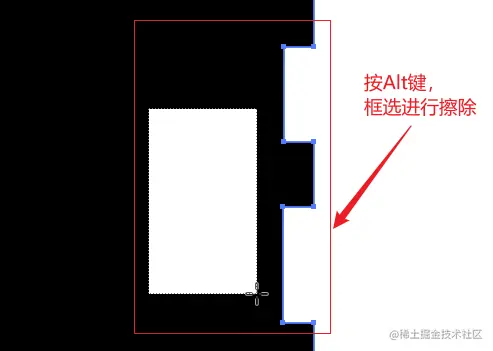

  • 使用框选进行擦除：按 Alt 键，拖拽鼠标


8.5 简化路径

  • 简化：对多余的锚点、路径进行去除

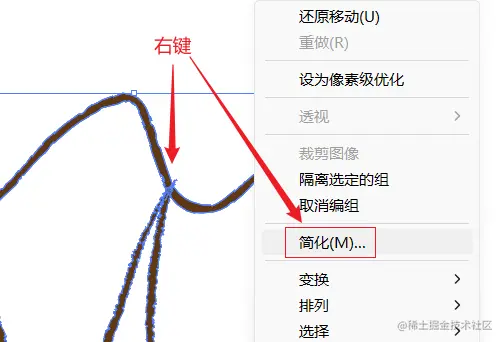

    • 右键 - 简化 或 对象 - 路径 - 简化


    • 设置更多选项

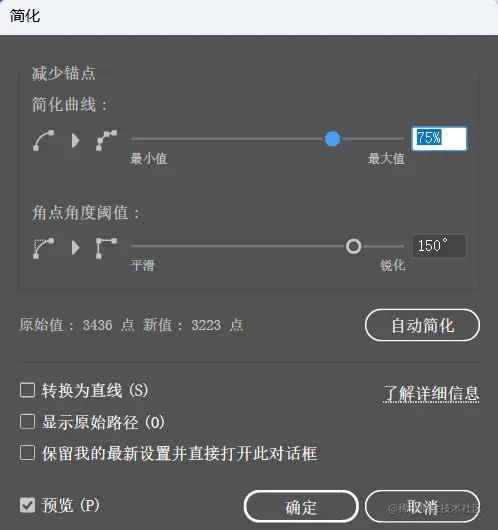

    • 简化的完整面板

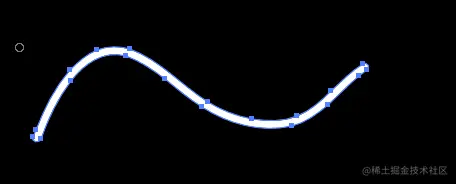

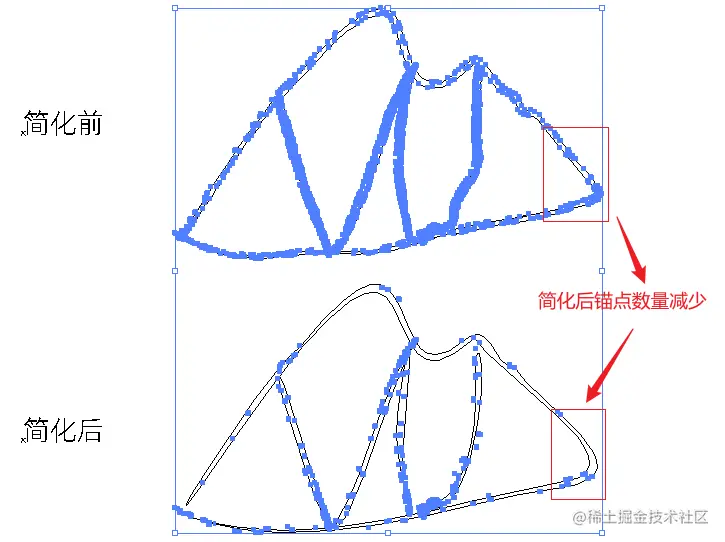

    • 简化后，锚点数量减少（可重复进行操作）


8.6 使用网格和标尺

  • 网格工具 Ctrl+'：切换显示与隐藏

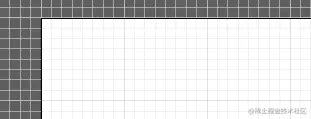

    • 打开后，显示绘制网格


    • 在 首选项 中，可自定义网格参数


  • 标尺 Ctrl+R：切换显示与隐藏

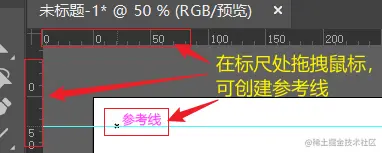

    • 打开标尺后，可用鼠标拖拽出参考线


8.7 参考线

  • 参考线 CTRL+;：切换显示、隐藏参考线

    • 锁定参考线 CTRL+Alt+;


    • 改变参考的方向：在标尺处拖拽参考线时，按住 Alt 键

    • 删除参考线

      • 未锁定参考线时，可选中参考线进行删除
      • 或用鼠标将参考线拖回标尺处

  • 自定义参考线 Ctrl+5：可将图形、路径做为参考线

    • 使用菜单方式：视图 - 参考线 - 建立参考线


    • 注：必须先选中要建立参考线的对象后，再进行操作


    • 释放参考线 Ctrl+Alt+5：将自定义的参考线，转化为原来的对对象

      • 必须选中后，再进行操作

    • 删除自定义参考线：在未锁定状态下，可选中参考线进行删除

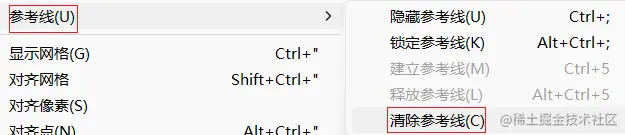

  • 清除参考线：视图 - 参考线 - 清除参考线


九、渐变

  • 渐变工具 G


  • 切换渐变与填色


    • 渐变 > 或 Ctrl+F9

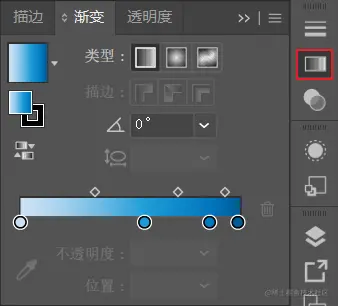

      • 渐变面板


      • 双击渐变工具，也可打开渐变面板


    • 填色 <

9.1 线性渐变

  • 创建渐变的方法：

    • 第一步：打开渐变面板，调整需要的渐变颜色及样式


    • 第二步：选择 渐变工具 G，在需要填充的对象上单击即可创建渐变

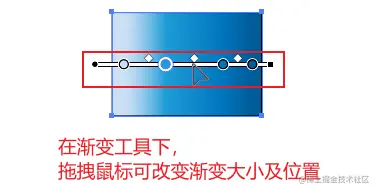

      • 在渐变工具下，拖动渐变轴，可改变渐变大小及位置


      • 或用鼠标，拖出新的渐变轴


    • 选中需要填充渐变的对象，切换为 渐变 >，可直接填充渐变（渐变为上一次调整的颜色和样式）

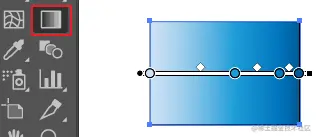

  • 渐变轴（渐变批注者）

    • 可调整渐变位置、大小、颜色


    • 显示/隐藏渐变轴 Ctrl+Alt+G：按 Ctrl 键，可临时切换显示与隐藏


  • 渐变滑块

    • 双击滑块，可打开色板，调整颜色


    • 在空白处单击，可添加滑块


    • 按 Alt 拖动滑块，可复制滑块

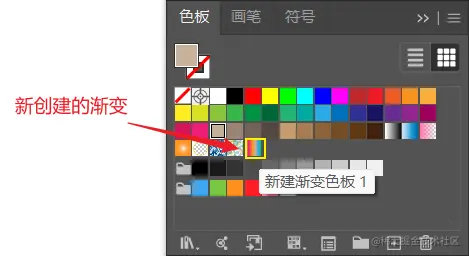

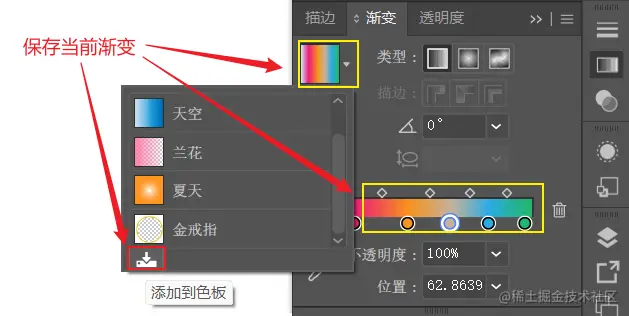

  • 保存当前渐变


    • 渐变保存在色板中


  • 编辑渐变

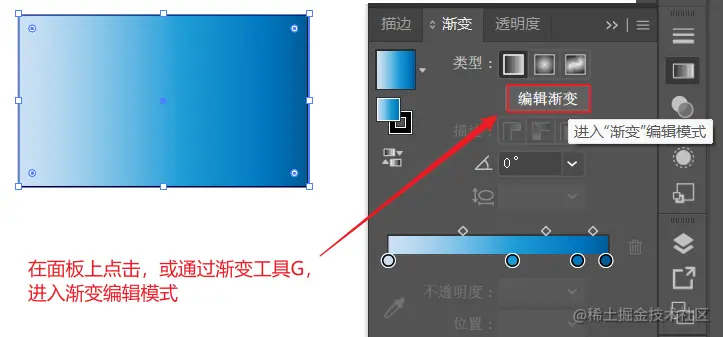

    • 渐变工具 G，或在面板上点击 编辑渐变


    • 渐变编辑模式

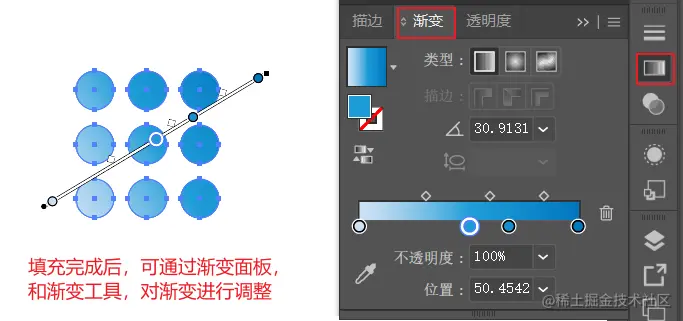

  • 多个独立对象，创建整体渐变

    • 将多个对象进行编组

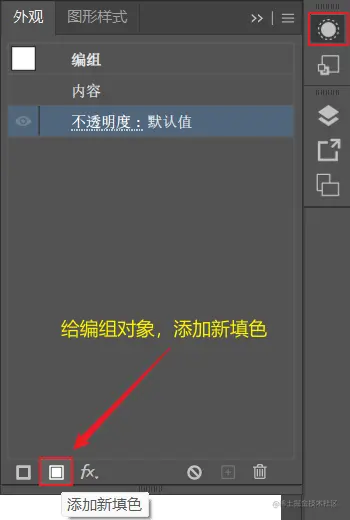

    • 打开外观面板，给编组对象添加新填色

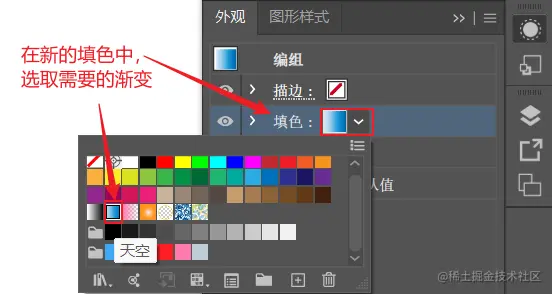

    • 在新添加的填色中，选择需要的渐变


    • 调整渐变

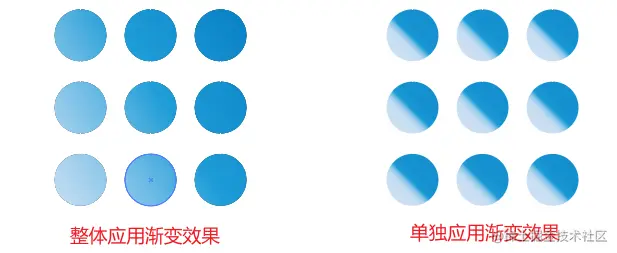

    • 整体渐变和非整体渐变的对比


9.2 径向渐变

  • 在类型中，选择径向渐变

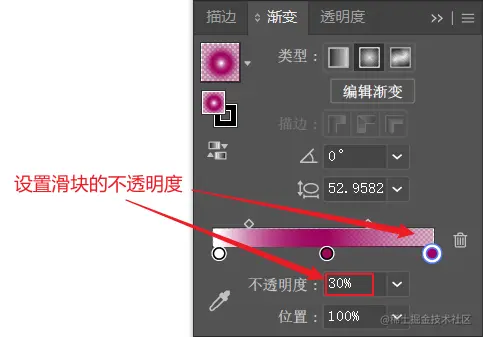

  • 设置滑块的不透明度


9.3 自由渐变

  • 渐变面板


  • 创建渐变颜色点

    • 选择自由渐变类型，在对象上填充

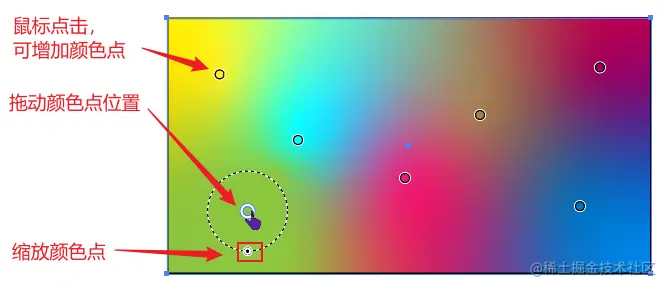

    • 鼠标点击，可增加颜色点，选中可删除颜色点

    • 双击颜色点，可调整颜色


  • 在线上创建渐变颜色点

    • 可在线上，增、减颜色点（线的绘制，类似曲率工具）

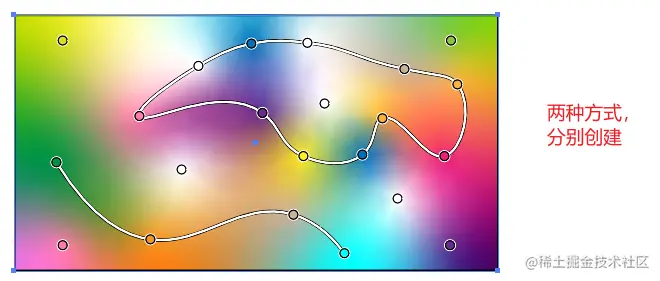

  • 点、线结合方式

    • 使用两种方式，分别创建


9.4 描边的渐变

  • 切换为描边状态 X


  • 选择类型和调整颜色


  • 三种描边应用


9.5 渐变网格

  • 网格工具 U


  • 创建方式

    • 方式一：网格工具 U

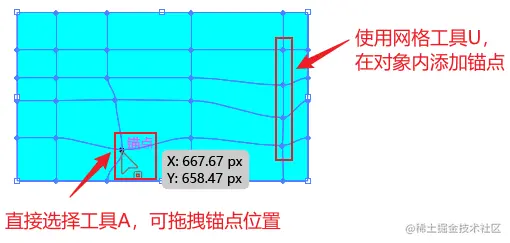

      • 在对象内使用网格工具，添加锚点

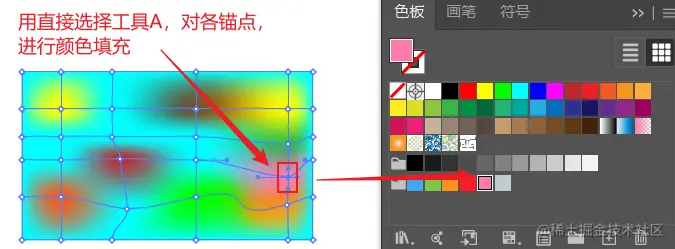

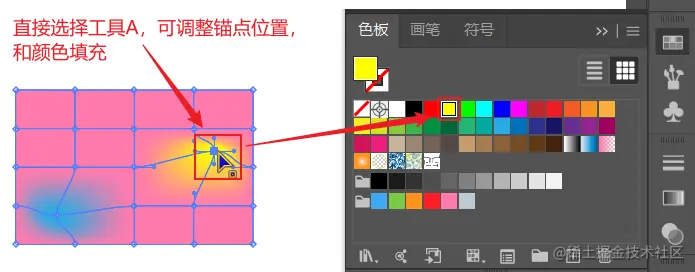

      • 添加的锚点，可做为渐变点使用，通过 直接选择工具 A，选择锚点，进行颜色填充

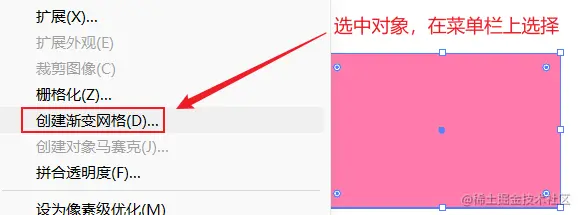

    • 方式二：菜单栏 对象 - 创建渐变网格


      • 打开面板，调整参数


      • 通过 直接选择工具 A，选择锚点，进行颜色填充


十、图案及符号

10.1 创建和应用图案

  • 创建图案

    • 方式一：菜单栏创建

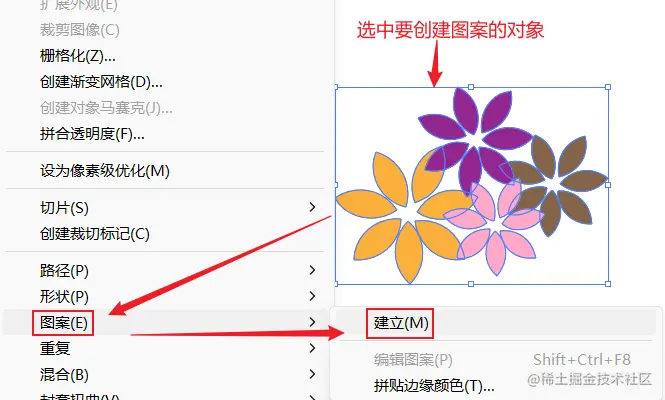

      • 选中要创建图案的对象，在菜单栏中选择 对象 - 图案 - 建立

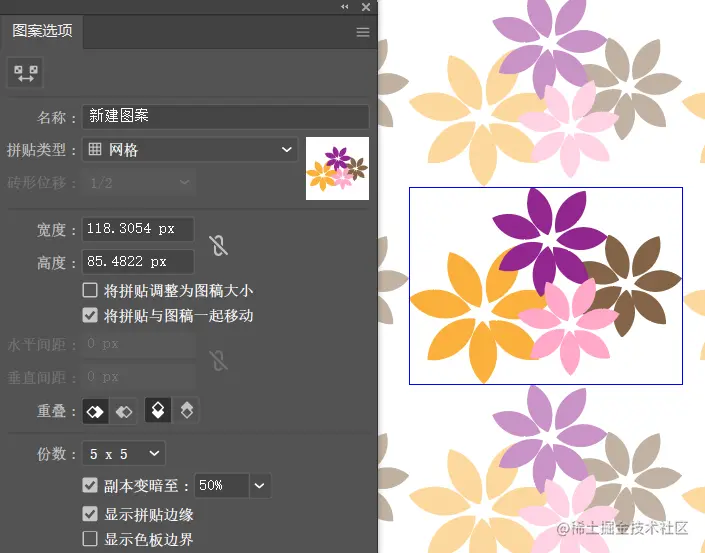

      • 在图案选项中，可对创建的图案进行调整



      • 点击完成，将图案保存在色板中



    • 方式二：拖拽到色板中

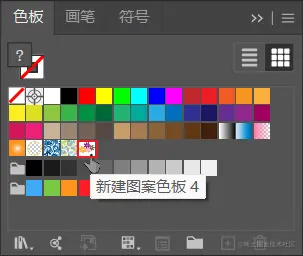

      • 将图案直接拖拽到色板中，完成创建


      • 创建完成


  • 编辑图案 Ctrl+Shift+F8

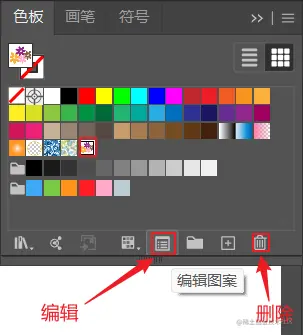

    • 在色板中，选择要编辑的图案，进行编辑


      • 双击要编辑的图案，可进入图案编辑状态

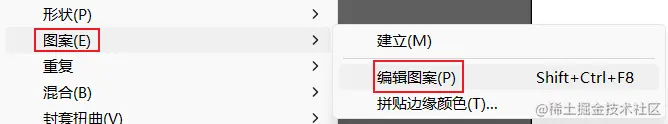

      • 菜单栏：选中图案后，对象 - 图案 - 编辑图案


    • 在编辑状态下，可对原图内容进行修改

      • 编辑状态上，进入了隔离模式，使用 直接选择工具 A，可对原图进行修改

      • 修改前


      • 修改后


    • 拼贴类型

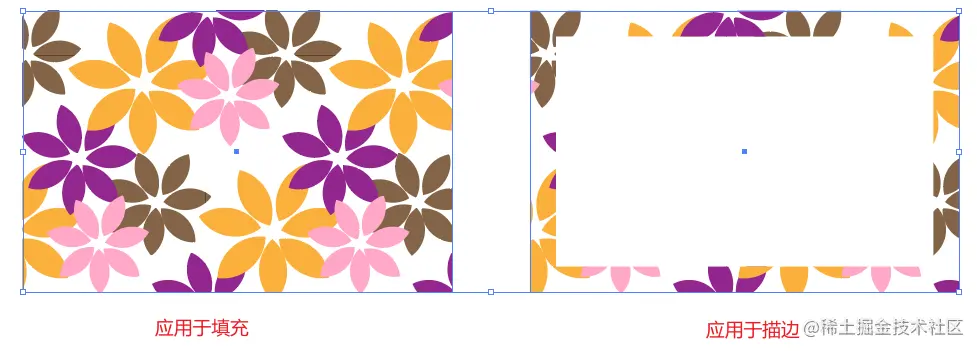

  • 将图案色板应用于填色和描边

    • 选中要填充的对象，切换填色或描边

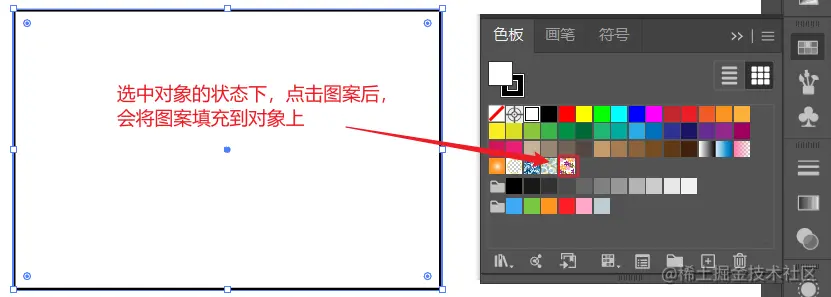

    • 在选中对象的状态下，点击色板的图案，会将图案填充到对象上

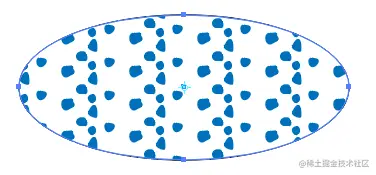

    • 填充效果


10.2 图案画笔

  • 创建图案画笔

    • 画笔面板 F5

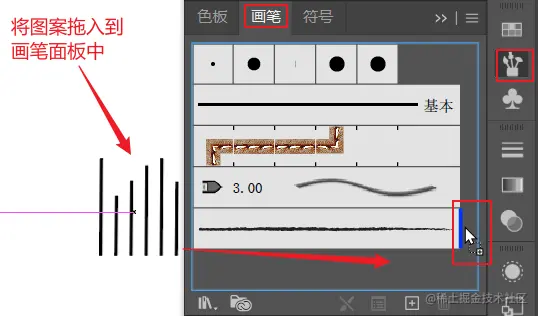

    • 将图案拖入到画笔面板中

      • 需要先打开画笔面板，将自定义图形拖入面板内


    • 选择图案画笔


    • 通过 图案画笔选项，调整画笔设置

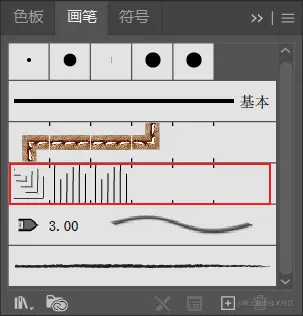

    • 图案画笔创建完成


    • 或先选中图案，点击 + 号位置，也可创建画笔

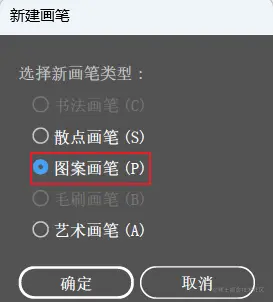

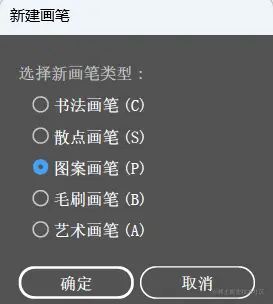

      • 选择画笔类型，确定后，可完成画笔创建


  • 编辑图案画笔

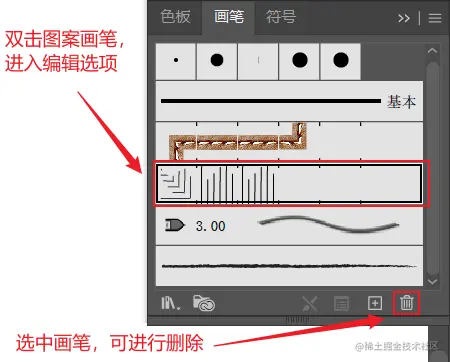

    • 双击，进入 图案画笔选项，对画笔进行编辑


      • 选中画笔，可进行删除

    • 画笔大小，可通过 面板自定义设置，也可以通过 描边 调整大小

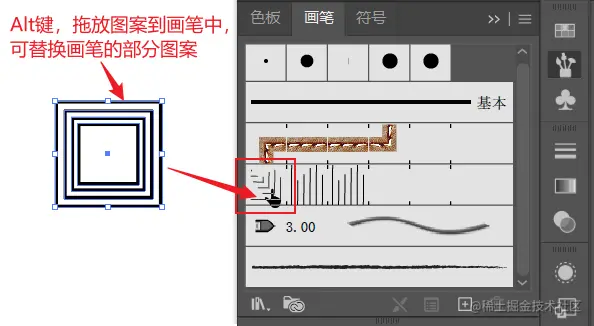

    • 替换图案画笔的部分图案

      • 按 Alt 键，将替换的图案拖放至图案画笔中，可进行图案替换

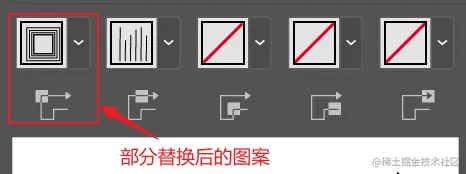

      • 替换后效果


  • 使用图案画笔

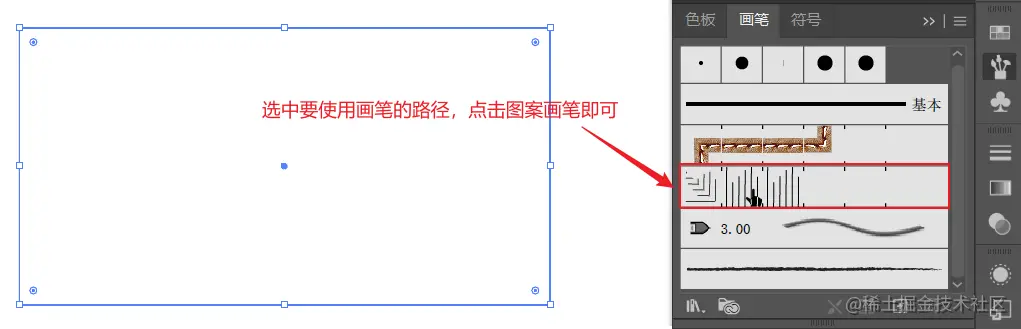

    • 选中要使用画笔的路径，点击图案画笔


    • 在路径中使用画笔


    • 修改路径，使用替换后的画笔

      • 选项设置：修改着色方式后，调整描边颜色后，画笔颜色进行相应的改变

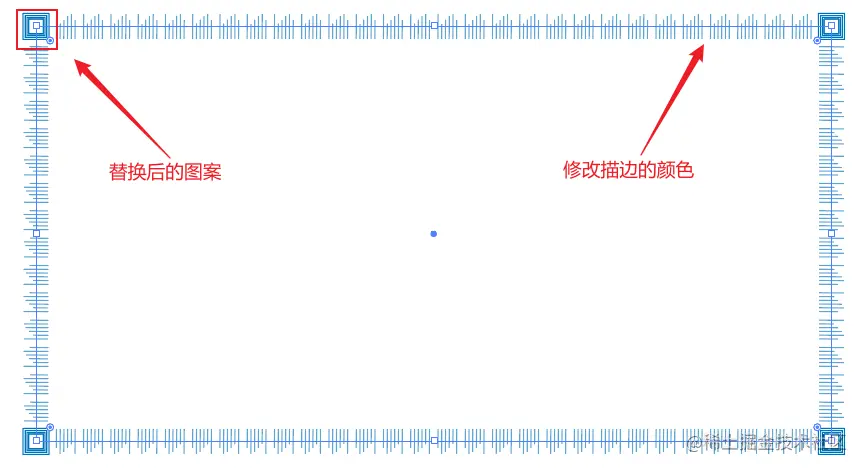

      • 修改后效果


  • 使用画笔工具直接绘制

    • 画笔工具 B

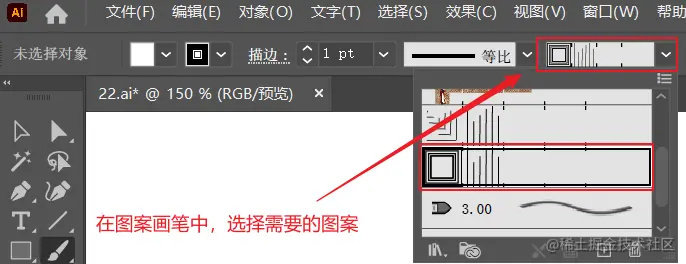

    • 在画笔样式中选择需要的图案


    • 使用 画笔工具 B，直接绘制路径

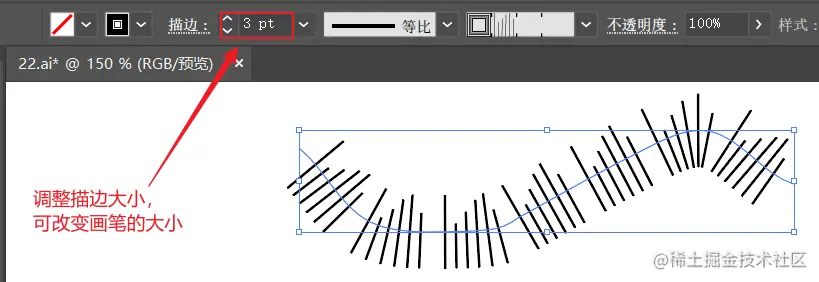

    • 调整描边的大小 ，也可改变画笔的小大（改变已绘制的，需先选中）


10.3 转换变换模式

  • 变换模式：以 移动 为例

    • 打开 移动选项 Ctrl+Shift+M

      • 选中对象后，双击 选择工具 V

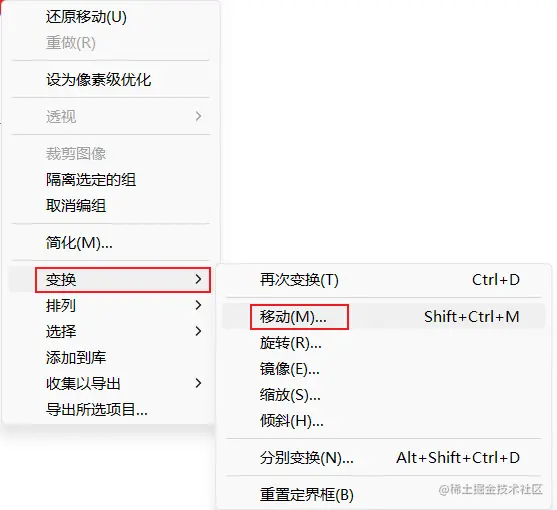

      • 或选中对象后，右键 变换 - 移动


      • 移动选项设置


    • 勾选 变换对象：执行变换操作，仅对对象有效

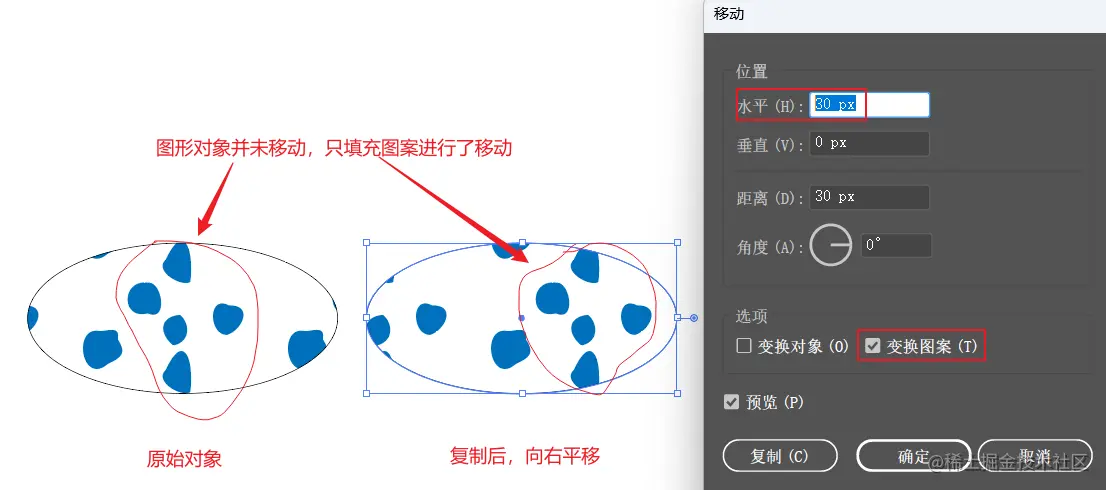

    • 勾选 变换图案：执行变换操作，仅对填充的图案有效

    • 两者都勾选：执行变换操作，同时有效

  • 选项设置对比

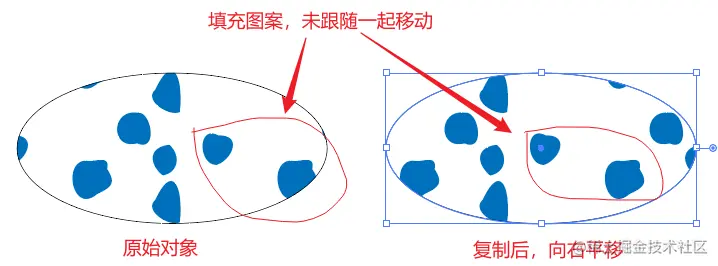

    • 勾选 变换对象


    • 勾选 变换图案


    • 两者一同勾选


  • 其它变换效果两者勾选设置，与移动效果同理

  • 使用 缩放工具 S，进行缩放时，按 Shift+~，拖拽鼠标，只缩放填充图案


10.4 静态符号

  • 符号面板 Ctrl+Shift+F11


  • 新建符号

    • 将要创建的符号图形拖入符号面板，完成符号创建

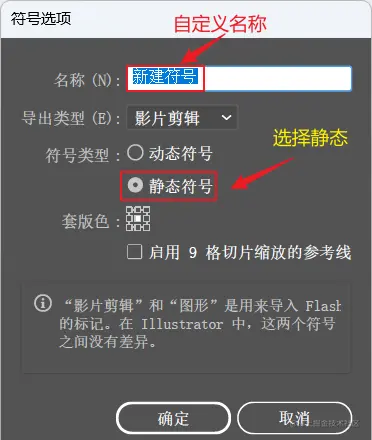

      • 自定义符号名称，选择需要的类型：静态符号


    • 或选中要创建的符号图形，点击 + 号，完成符号创建


  • 使用符号

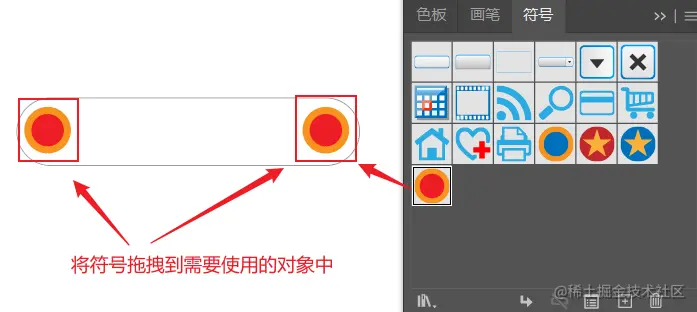

    • 直接将符号，拖拽至需要使用的位置


  • 编辑符号

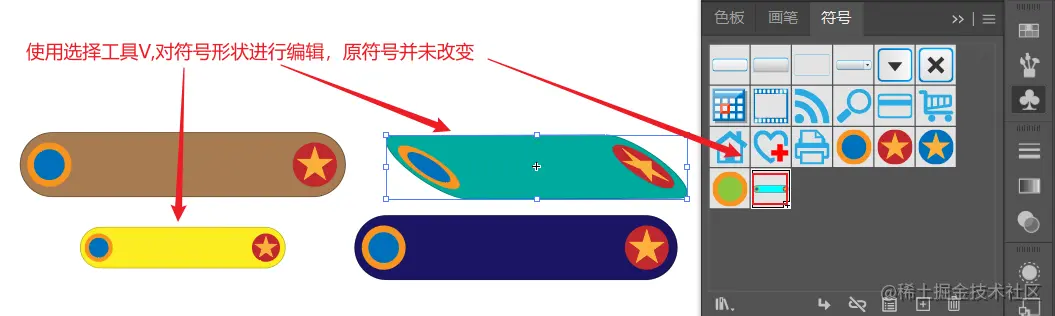

    • 双击对象上的符号，可对使用的符号进行编辑

      • 弹出警告

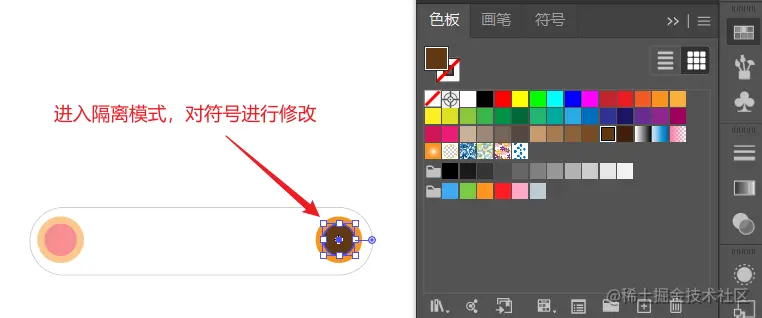

      • 确定后，进入隔离模式，可对符号进行编辑


      • 修改后，相关联的符号，同步改变


    • 双击符号面板中的符号，进入隔离模式，也可对符号进行修改（关联符号，同步修改）


    • 删除符号：在符号面板中，选中符号可进行删除

  • 替换符号

    • 选中要替换的符号，在下柆面板中，点选新的符号

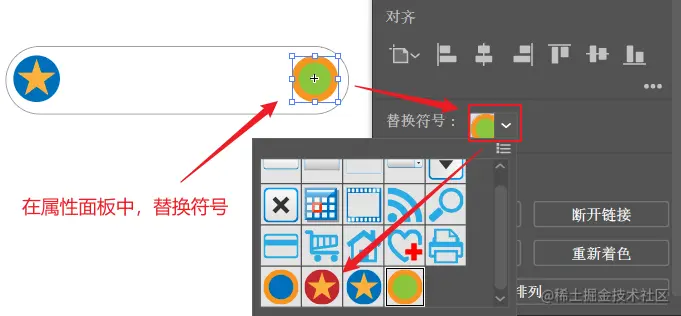

    • 或在属性面板中，进行替换


10.5 动态符号

  • 创建动态符号

    • 选中需要创建符号的对象，进行创建，选择动态符号


    • 将创建的符号，进行复制，或从符号面板中拖拽


  • 编辑动态符号

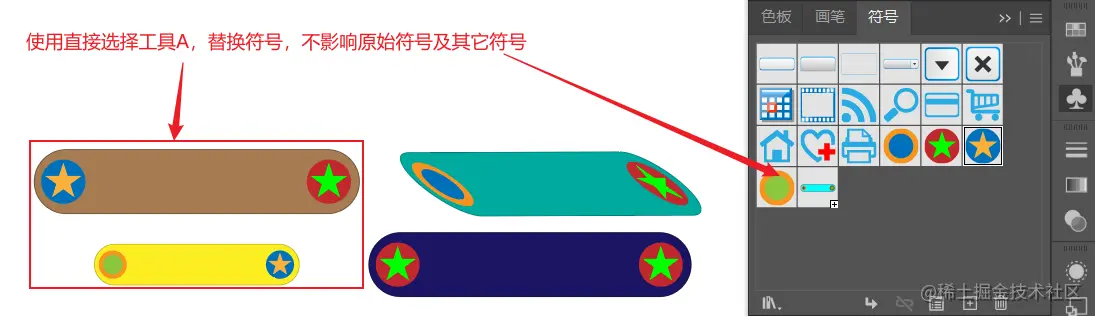

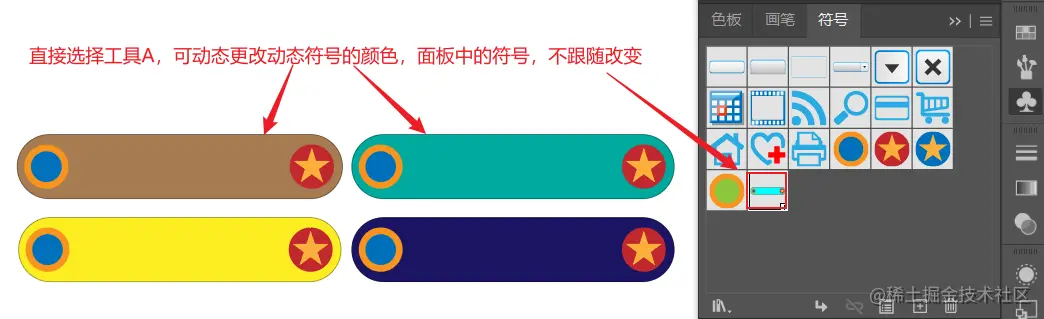

    • 使用 直接选择工具 A，可动态的对动态符号进行颜色调整，不影响原始符号及其它符号


    • 使用 直接选择工具 A，替换符号，不影响原始符号及其它符号


    • 使用 选择工具 V，可以对符号进行编辑，不影响原始符号


    • 使用 选择工具 V 双击，可对符号进行全局的编辑，可改变原始符号


avatar
文章
阅读
粉丝
