Class 5-1：打开抖音互联网会发生什么 - TCP/IP, 计算机网络

课前准备：Linux操作系统、Wireshark软件（抓包）、Socket网络编程开发环境

打开抖音：

  • 域名解析DNS
  • 视频下载/HTTP
  • 图片下载/HTTP
  • 评论API/HTTP

刷抖音网络是怎么交互的

网络接入-互联网

手机接入互联网：终端 - 有线网络/路由器 - 运营商网络（移动/电信/联通）- 抖音服务器/美国网络（光缆）

网络接入 - 路由

同网段接入：中转设备 - 交换机

SDN: 软件虚拟化

跨网段配置路由：网关，两种方式，to 10.0.1.1/24 via 10.0.0.254或者default via 10.0.0.254

路由不一定是对称的

路由是工作在哪一层协议：IP层，但也可能涉及其他层，例如传输层

路由是改的IP地址吗？不是，改的是mac地址，找到发包口

先找路由 - 修改mac地址（dst_mac & 原mac）- 发包

void send_one_pkt()
{
rt = find_rt(dst) //包含主机出口网口&Nexthop
...
l2->dst_mac = rt->next_hop->mac //怎么获取路由的mac？
p = append(p, l2)
...
send(p, rt->port) //发包需要指定网卡，port指网卡的port
}

找到下一跳：ARP协议

  • 逻辑同网段才能发送ARP
  • ARP请求广播，ARP应答单播
  • 免费ARP：提前判定是否有冲突
  • ARP代理：有一个代理，抢先应答

IP协议：

  • 唯一标识，互联网通用
  • MAC地址不能代替IP地址吗？不能，MAC为基于以太网的二层协议，有时候有些二层协议不支持以太网。向下兼容问题，将所有二层协议向上封装，统一用IP地址标识。
  • IPv4不够用，如何解决？IPv6扩充/NAT

NAT: 内部用户通过NAT设备，例如路由，有一个内部IP地址，但是向互联网连接的外部地址是唯一的，可以节约IP地址

NAT改变了IP+端口

class5-2：网络传输

网络传输-数据包：分层

获取数据，并按层封装

  • 先请求DNS（域名）：递归迭代，先请求根 客户端发送www.douyin.com: .com - douyin.com - www.douyin.com

  • DNS传输协议：UDP

UDP的问题：如何保证协议可靠：发包量，怎么避免分片，如何知道没有丢包？如何权衡传输效率和质量

  • TCP传输三次握手

即使没有网线，连接在判活之前是不会断的，即系统默认还和对方保持连接，直到某一次发包测试，没有获得包反馈，连接断开

TCP的OPTION: 在三次握手有交互

方法：Tcpdump（抓包） + Wireshark（包分析）

  • TCP传输

sequence number：发送方package的数据部分第一位应该在整个data stream中所在的位置

acknowledge number：期望的接收方下一次sequence number

SYN/FIN的传输虽然没有data，但是会让下一次传输的packet seq加1，而ACK传输不会让下一次传输的packet加1

eg. 第一次握手：Seq = 0，Ack = 0

第二次握手：Seq = 0， Ack = 1 // 期望值+1

第三次握手：Seq = 1， Ack = 1 // 实际值+1

数据传输：Seq = 1， Ack = 1

数据传输：Seq = 1， Ack = 726 //数据传输一次，Ack+1

Timewait：timewait recycle/timewait reuse

滑动窗口/流量控制：滑动窗口（Sliding window）是一种流量控制技术。早期的网络通信中，通信双方不会考虑网络的拥挤情况直接发送数据。由于大家不知道网络拥塞状况，同时发送数据，导致中间节点阻塞掉包，谁也发不了数据，所以就有了滑动窗口机制来解决此问题。

滑动窗口概念不仅存在于数据链路层，也存在于传输层，两者有不同的协议，但基本原理是相近的。其中一个重要区别是，一个是针对于帧的传送，另一个是字节数据的传送。

HTTP/HTTP1.1: 基于TCP的特定语言，多加了一层规矩

HTTPS: SSL/TLS握手：加密传输，解密后仍是HTTP。对称加密/非对称加密，通过第三方CA认证非对称加密（公钥/证书）。

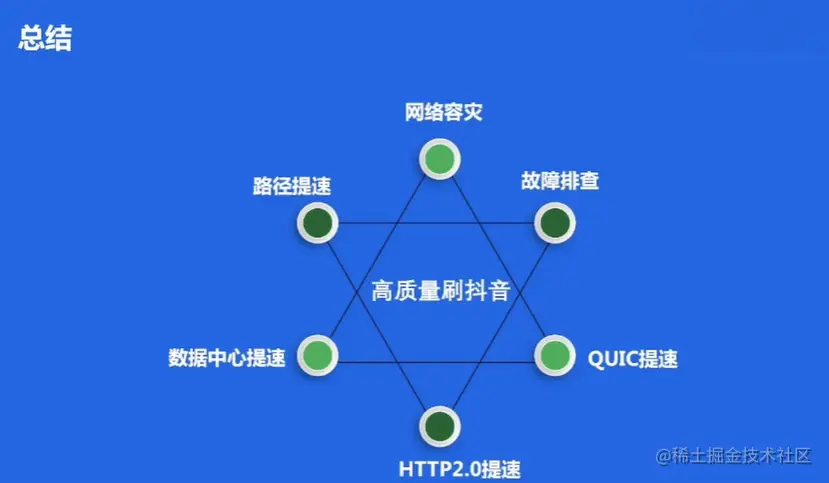

class5-3：刷抖音为什么又快又稳（网络提速/网络稳定）

网络提速 - HTTP2.0

多路复用/stream：多图并发下载场景

问题：队头阻塞

网络提速 - QUIC/HTTP3.0

基于UDP，方便推广/兼容性高

基于Userspace实现：方便推广

0 RTT：天然支持HTTPS协议，降低SLL握手

弱网传输优势：解决网络环境较差时丢包导致的队头阻塞问题

网络路径优化：数据中心分布：同运营商访问

核心机房/汇聚机房-POP接入（和外网/运营商交互的小型机房）/边缘机房（靠近用户）

网络提速：

  • 静态资源（图片视频）路径优化（CDN）

边缘机房：缓存

  • 动态API（播放/评论接口）路径优化（DSA）

网络延时探测，得到遍历表，找到最优路径

class5-4：网络稳定

容灾：故障发生/故障感知/自动切换/服务恢复

  • 容灾案例1：除了专线连接外，预留外网路线容灾
  • 容灾案例2：调度容灾 - 全局容灾系统，假设A机房不可用，全局统筹资源（探测故障，探测B机房足够承载流量，切换A到B），解析到B机房，但需要保持B机房有足够容量，避免雪崩
  • 容灾案例3：SDK云到端，通过云控，假设端口有问题，自动切换到云端，弊端1：云端权限等需要用户授权，弊端2：web中可能没有SDK，不支持云端
  • 容灾案例4：CDN缓存，针对静态资源，做降级，前置兜底逻辑/cache文件，假设此时网络不佳，则展现上次缓存过的内容，降级显示

故障排查

  • 故障明确：沟通，具体业务，接口故障，故障导致的问题，特例还是普遍，是否是修改导致的异常
  • 故障止损：先止损再排查，用户体验第一，止损方法：组件容灾/系统容灾/降级
  • 分段排查：客户端排查（客户端访问其他服务/其他客户端访问目标服务），服务端排查（服务端监控/指标/手动访问/分组件排查），中间链路排查（中间网络设备，包括交换机，路由器，网关LB，旁路DNS是否有问题）

网络故障排查常用命令

  • dig查询DNS问题
  • 网络接口排查：ping/telnet/nmap查询三层/四层连通性
  • 中间链路：Traceroute排查
  • 客户端：iptables，例如被防火墙挡掉
  • 抓包：tcpdump，客户端和服务端各抓包，对比

网络故障排查案例

  1. 中间节点误判：客户端异常 -> 服务的自测正常 -> 网关转发异常 -> 健康检查异常
  2. 客户端问题：客户端个例报障，大多是客户端问题，例如用户防火墙
  3. 批量用户问题，物理隔断：安徽电信报障某app无法使用 -> 后端无问题，但安徽电信流量突降 -> 安徽电信客户端ping不通目标服务 -> 电缆被挖断
  4. debug抓包：某app故障 -> 后端服务器反馈服务正常 -> 网络转发设备异常 -> 抓包 -> 路由不对称 快速发包默认路由是对称的，但实际不对称，导致丢包

故障预防

  • 监控报警
  • 故障演练/预案
  • 故障降级/止损
