【cesium知识梳理】2.cesium加载各类数据

小前端端
7,214 阅读13分钟

之前零零碎碎学过、用过cesium，但也没做记录，现在重新整理一下，方便学习回顾。

cesium提供了非常全面且强大的接口用来加载不同来源、不同格式的数据，下面简单介绍：

1.加载影像数据

1.1.必应地图

cesium提供了BingMapslmageryProvider类来加载必应地图，但是当我们不做任何设置的时候（默认情况下），cesium加载的地图影像就是必应的。

当然，我们需要提前申请好cesium 的token。

Cesium.Ion.defaultAccessToken ="输入你申请的的cesium的token";
    var viewer = new Cesium.Viewer("cesiumContainer", {
            animation: false, //是否显示动画工具
            timeline: false, //是否显示时间轴工具
            fullscreenButton: false, //是否显示全屏按钮工具
});

1.2 天地图

天地图的地图服务采用0GC Web Map Tile Service ( WMTS）标准，使用之前需要先注册申请。


cesium提供了WebMapTileServicelmageryProvider类来调用天地图的地图服务。

代码如下：

var viewer = new Cesium.Viewer("cesiumContainer", {

//加载天地图影像图
imageryProvider: new Cesium.WebMapTileServiceImageryProvider({
        url: "天地图url",
        subdomains: ["0", "1", "2", "3", "4", "5", "6", "7"], //服务负载子域
        layer: "tdtImgLayer",
        style: "default",
        format: "image/jpeg",
        tileMatrixSetID: "GoogleMapsCompatible", //使用谷歌的瓦片切片方式
        show: true,
}),
});
viewer.imageryLayers.addImageryProvider(
        new Cesium.WebMapTileServiceImageryProvider({
                //天地图影像注记
                url: "http://t{s}.tianditu.com/cia_w/wmts",
                subdomains: ["0", "1", "2", "3", "4", "5", "6", "7"],
                layer: "tdtCiaLayer",
                style: "default",
                format: "image/jpeg",
                tileMatrixSetID: "GoogleMapsCompatible",
                show: true,
        })
);

效果如下：


1.3ArcGis地图

Cesium提供了ArcGisMapServerlmageryProvider类来加载地图

代码如下

var viewer = new Cesium.Viewer("cesiumContainer", {
    baseLayerPicker:false, //图层选择控件
    animation:false, //是否显示动画工具
    timeline:false,  //是否显示时间轴工具
    fullscreenButton:false,  //是否显示全屏按钮工具
    //加载ArcGIS在线影像图
    imageryProvider : new Cesium.ArcGisMapServerImageryProvider({
        url: "http://services.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer",
    })
});

1.4高德地图

Cesium提供了UrlTemplatelmageryProvider类来通过指定的URL模板请求地图。

var viewer = new Cesium.Viewer("cesiumContainer", {
        //加载高德地图，UrlTemplateImageryProvider接口是加载谷歌地图或者其他互联网地图的接口
        imageryProvider: new Cesium.UrlTemplateImageryProvider({
                url: "https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
        }),
});


除了高德的影像，我们还可以添加高德其他的图层，路网，地名，地名+路网等等，但是需要重新创建imageryprovider来承接图层，并用addImageryProvider方法把图层添加到viewer.imageryLayers中去。

代码如下：

var viewer = new Cesium.Viewer("cesiumContainer", {
        //加载高德地图，UrlTemplateImageryProvider接口是加载谷歌地图或者其他互联网地图的接口
        imageryProvider: new Cesium.UrlTemplateImageryProvider({
                url: "https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
        }),
});

// 地名 + 路网;
viewer.imageryLayers.addImageryProvider(
        new Cesium.UrlTemplateImageryProvider({
                url: "http://webst01.is.autonavi.com/appmaptile?style=8&x={x}&y={y}&z={z}",
        })
);


高德地图相关url如下（来源于网络）

//（1）卫星影像
"http://webst01.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}"

//（2）路网
"https://wprd01.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scl=1&style=8&ltype=11"

//（3）地名
"https://wprd01.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scl=1&style=8&ltype=4"

//（4）地名+路网
"http://webst01.is.autonavi.com/appmaptile?style=8&x={x}&y={y}&z={z}",

//矢量切片风格
"http://webrd01.is.autonavi.com/appmaptile?&scale=1&lang=zh_cn&style=8&x={x}&y={y}&z={z}"

补充

               //高德纯路网
	// viewer.imageryLayers.addImageryProvider(
                // new Cesium.UrlTemplateImageryProvider({
                // url: "https://wprd01.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scl=2&style=8&ltype=11",
	// 		maximumLevel: 18,
	// 	})
	// );
	// 高德地名 + 路网;
	// viewer.imageryLayers.addImageryProvider(
	// 	new Cesium.UrlTemplateImageryProvider({
	// 		url: "http://webst01.is.autonavi.com/appmaptile?style=8&x={x}&y={y}&z={z}",
	// 	})
	// );
	//高德纯矢量，白色电子地图
	// viewer.imageryLayers.addImageryProvider(
	// 	new Cesium.UrlTemplateImageryProvider({
	// 		url: "http://wprd04.is.autonavi.com/appmaptile?lang=zh_cn&size=1&style=7&x={x}&y={y}&z={z}",
	// 		maximumLevel: 18,
	// 	})
	// );
	//谷歌路网+地名+行政边界
	// viewer.imageryLayers.addImageryProvider(
	// 	new Cesium.UrlTemplateImageryProvider({
	// 		url: "https://mt1.google.com/vt/lyrs=h&x={x}&y={y}&z={z}",
	// 		// maximumLevel: 18,
	// 	})
	// );

	//谷歌电子地图
	// viewer.imageryLayers.addImageryProvider(
	// 	new Cesium.UrlTemplateImageryProvider({
	// 		url: "https://tile.openstreetmap.org/{z}/{x}/{y}.png",
	// 		// maximumLevel: 18,
	// 	})
	// );

1.5OSM

Cesium提供了OpenStreetMaplmageryProvider类来加载OSM数据，只需直接指定OSM数据URL即可

当然，也可以用UrlTemplateImageryProvider，以XYZ的形式请求影像瓦片。

var viewer = new Cesium.Viewer("cesiumContainer", {
        // 加载OSM影像
        imageryProvider: new Cesium.OpenStreetMapImageryProvider({
                url: "https://a.tile.openstreetmap.org/",
        }),

        // XYZ形式
        // imageryProvider: new Cesium.UrlTemplateImageryProvider({
        // 	url: "http://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png",
        // 	subdomains: ["a", "b", "c"],
        // }),
});

1.6MapBox影像

使用mapbox需要提前注册一下（魔法网络环境），注册教程可以看这个： mapbox如何注册

用cesiun加载mapbox，首先可以用new Cesium.UrlTemplateImageryProvider

var viewer = new Cesium.Viewer("cesiumContainer", {
    baseLayerPicker: false, //图层选择控件
    animation: false, //是否显示动画工具
    timeline: false, //是否显示时间轴工具
    fullscreenButton: false, //是否显示全屏按钮工具
    //加载MapBox影像
    imageryProvider: new Cesium.UrlTemplateImageryProvider({
            url: "https://a.tiles.mapbox.com/v4/mapbox.satellite/{z}/{x}/{y}.png?access_token=g",
    }),
});

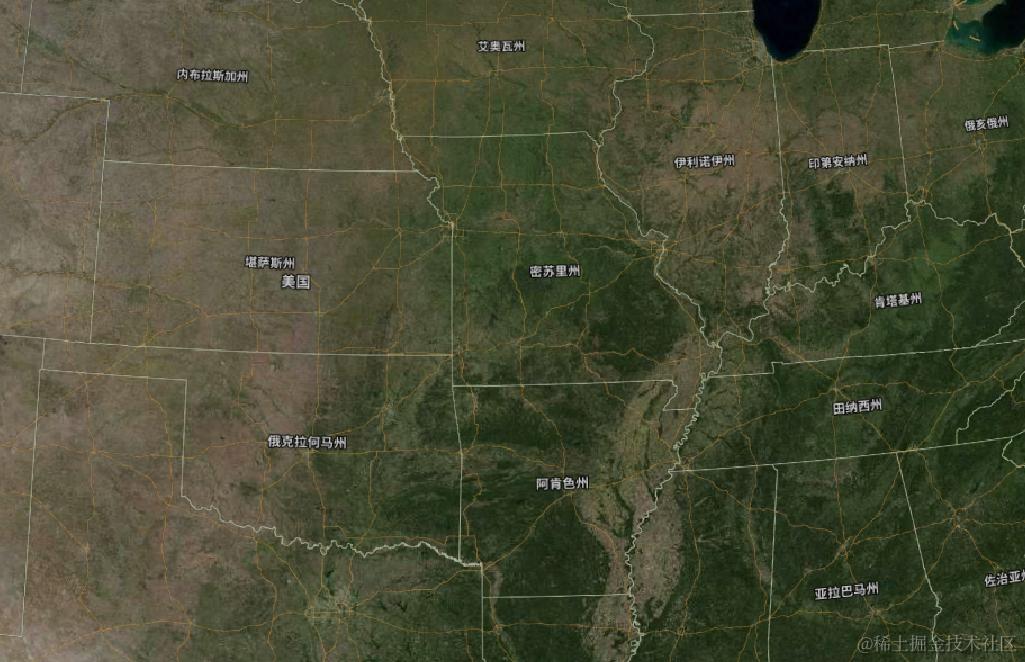

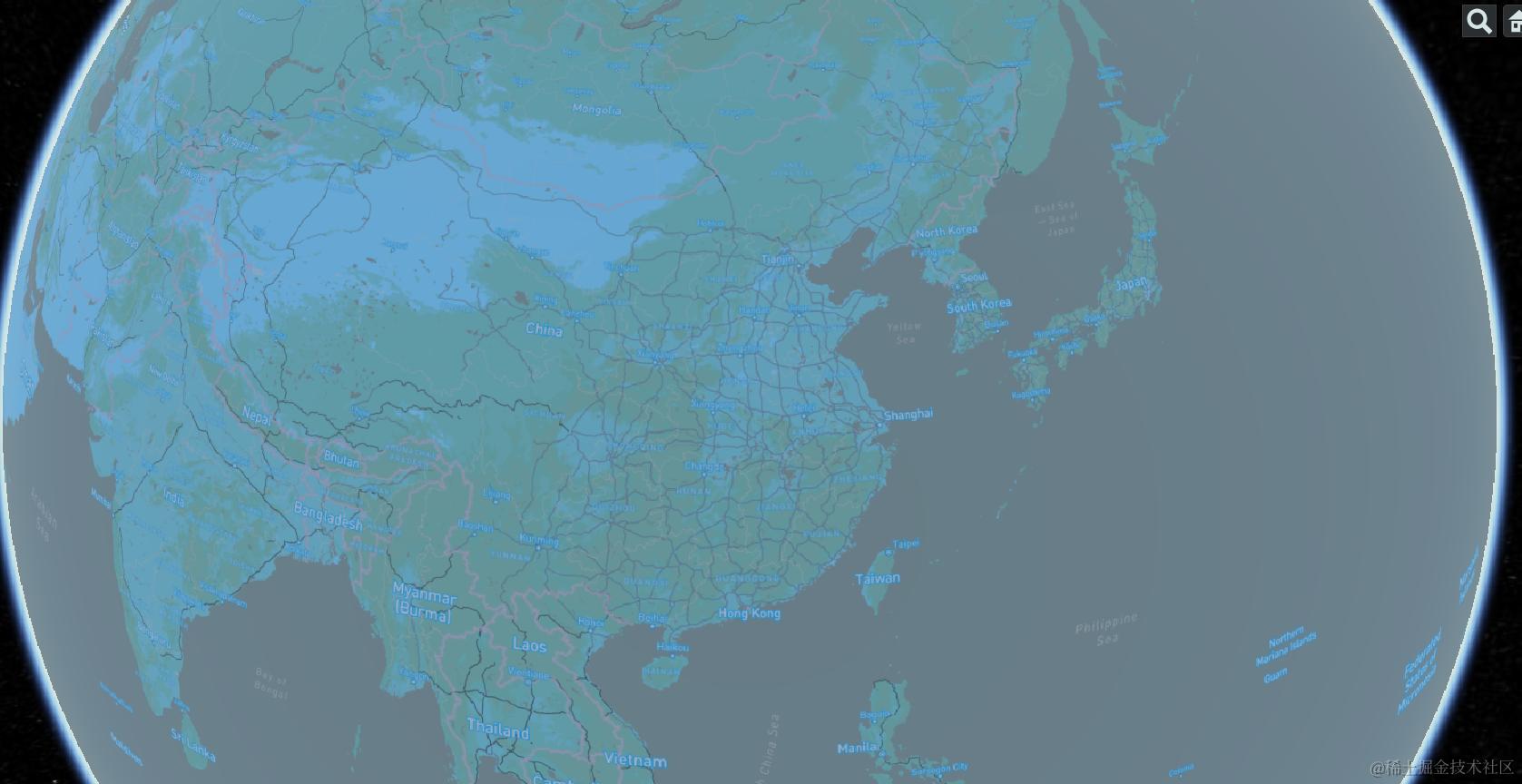

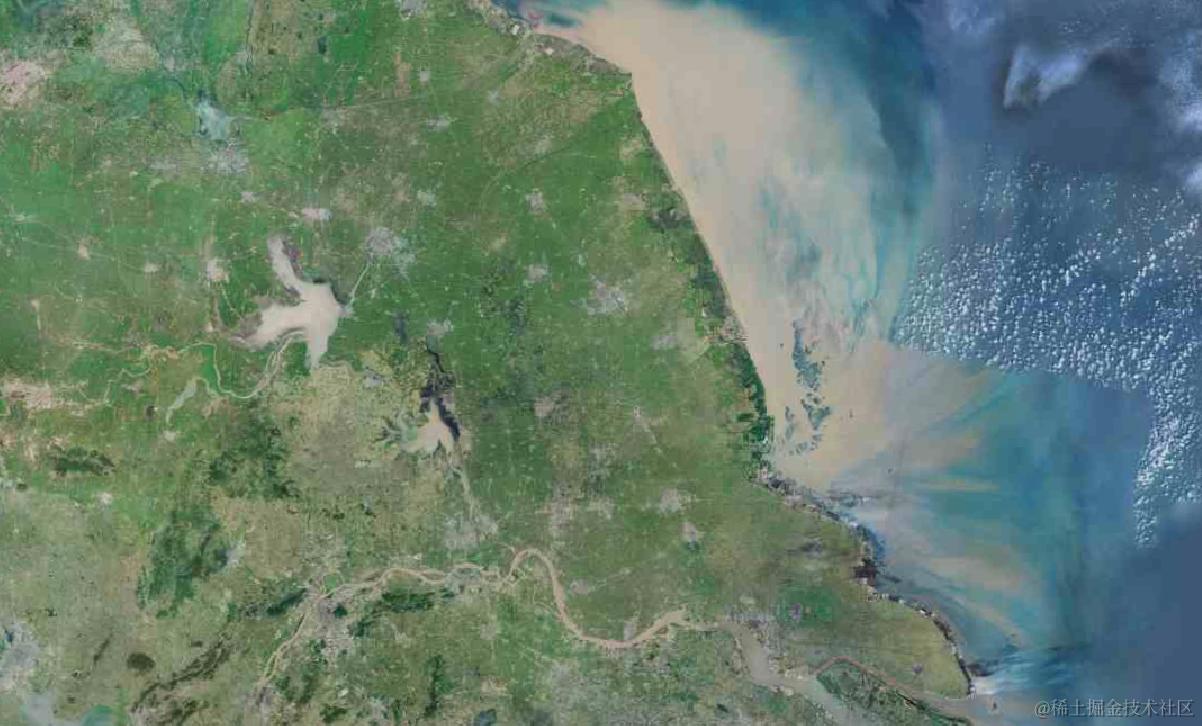

很明显，mapbox的影像要更加鲜亮，这是默认的mapbox影像。


如果要加载自定义风格的mapbox，需要先在mapbox设置好风格，

点击查看如何设置mapbox风格，加载

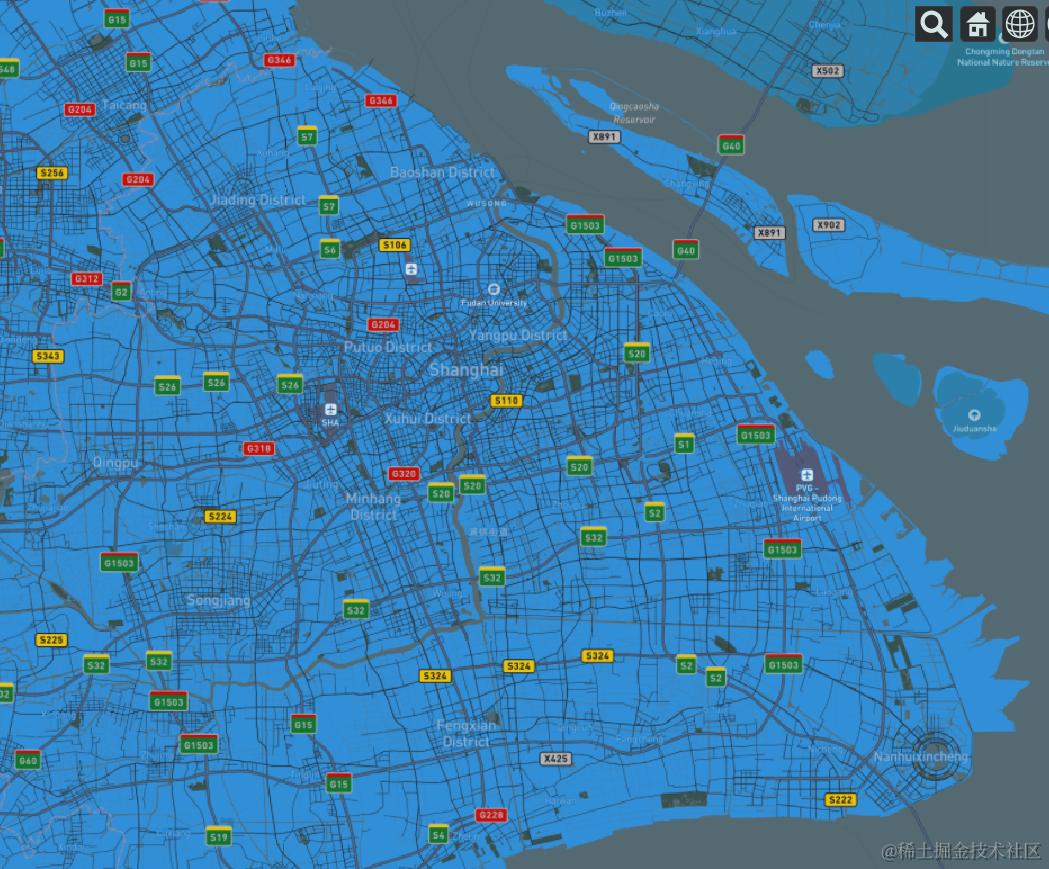

然后用 new Cesium.MapboxStyleImageryProvider进行加载，代码和效果如下：

// 加载自定义MapBox地图
imageryProvider: new Cesium.MapboxStyleImageryProvider({
        url: "https://api.mapbox.com/styles/v1",
        username: "qiaaun",
        styleId: "clkwaxdd600290q6f8d",
        accessToken:
                "pk.eyJ1IjoicWlhbmRhdW4iLCJhIEWYO1jGrZD4awg",
        scaleFactor: true,
}),



2.OGC地图服务

0GC全称为0pen Geospatial Consortium，开放地理空间信息联盟，这个组织制定了GIS数据的规范、标准。

2.1WMS

WMS，即网络地图服务（Web Map Service)，用户向接口请求，即可返回地图。这里我们采用Geoserver软件来发布地图服务。关于geoserver的下载、安装、使用，这里不过多赘述。

首先要在geoserver里面发布服务，这里我选用了武汉某地的tiff影像，进行服务发布。 然后在cesium里，进行调用。

在调用的时候，注意一下geoserver的跨域问题，网上也有很多解决方案，这里不赘述。

var viewer = new Cesium.Viewer("cesiumContainer", {
        baseLayerPicker: false, //图层选择控件
        animation: false, //是否显示动画工具
        timeline: false, //是否显示时间轴工具
        fullscreenButton: false, //是否显示全屏按钮工具
});
//加载WMS
var wmsImageryProvider = new Cesium.WebMapServiceImageryProvider({
        url: "http://localhost:8086/geoserver/cesium/wms", // 服务地址
        layers: "cesium:dida", // 图层名称
        parameters: {
                transparent: true, // 是否透明
                format: "image/png", // 返回格式
                srs: "EPSG:4326", // 坐标系
        },
});
viewer.imageryLayers.addImageryProvider(wmsImageryProvider);

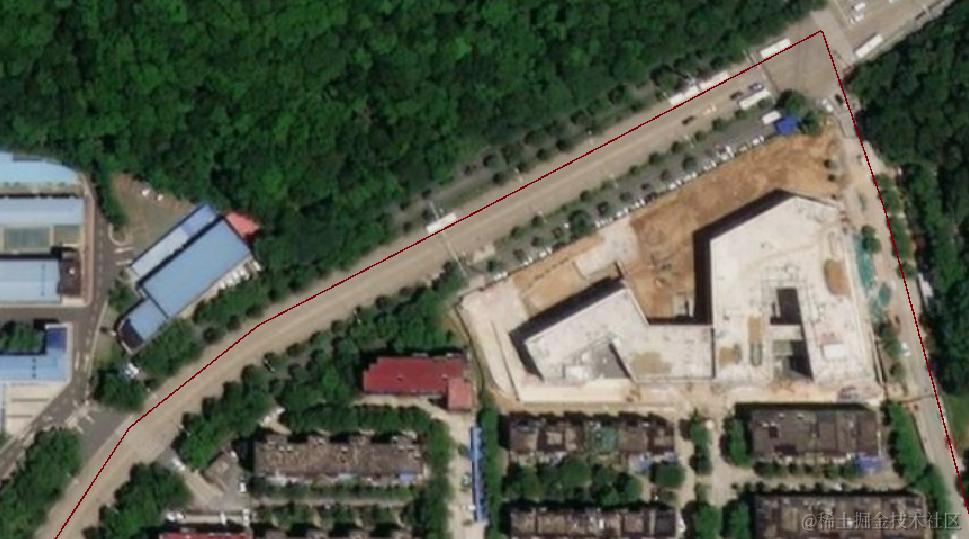

加载效果如下：


2.2WMTS

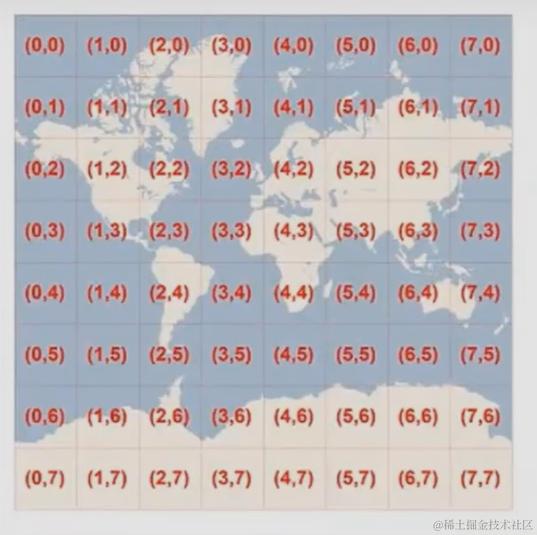

Web地图瓦片服务（Web Map Tile Server，WMTS）提供了一种采用预定义图块方法发 布数字地图服务的标准化解决方案，并且弥补了WMS不能提供分块地图的不足。

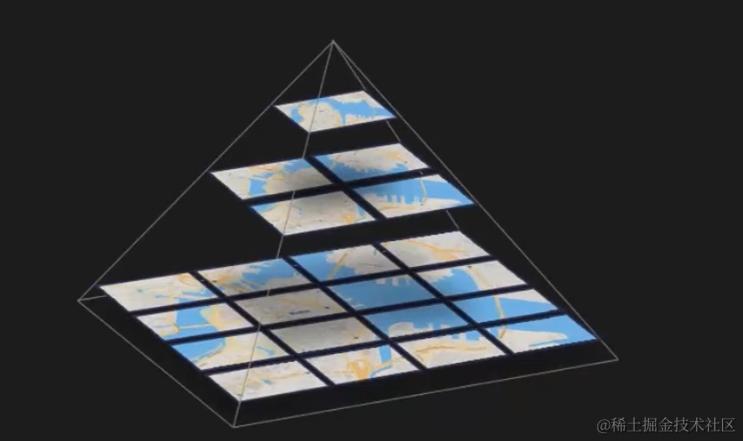

简单来说，就是把一整张地图切成小块，用金字塔的形式组织起来，地图越放大，展示的块数就越多。



具体操作：

在geoserver创建切片图层，并对数据进行切片，设置相关参数如下


代码加载，Cesium提供了WebMapTileServiceImageryProvider类来加载

GeoServer发布的WMTS切片影像

var wmtsImageryProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:'http://localhost:8088/geoserver/gwc/service/wmts/rest/Cesium:dida/{style}/{TileMatrixSet}/{TileMatrixSet}:{TileMatrix}/{TileRow}/{TileCol}?format=image/png',
    layer: 'Cesium:dida',
    style: '',
    format: 'image/png',  //不能用jpeg格式，因为jpeg格式不能设置透明背景，设置透明背景会变成白色
    tileMatrixSetID: 'EPSG:900913',      //一般使用EPSG:3857坐标系
});
viewer.imageryLayers.addImageryProvider(wmtsImageryProvider);

2.3TMS

Cesium提供了UrlTemplateImageryProvider类，用于通过指定的

URL来加载TMS。

var urlTemplateImageryProvider =

new Cesium.UrlTemplateImageryProvider({
    url : "http://localhost:8088/geoserver/gwc/service/tms/1.0.0/Cesium%3Adida@EPSG%3A900913@png/{z}/{x}/{reverseY}.png"
    layers: "cesium:dida",
    parameters: {
        srs: "EPSG:4326",
        format: "application/openlayers",
        format: "png", //指定文件拓展名为png
        transparent: true,
    },
});

3.加载GeoJSON数据

GeoJSON 是一种使用 JSON 来编码各种地理数据结构的格式，是一种轻量级的数据交换格式，可以用来表示几何对象、属性数据、空间参考系统等信息。

关于GeoJSON更加详细的解释，可以看这两篇文章

1.GeoJSON介绍

2.GeoJSON介绍

geojson.io/ 这个网站还可以在线预览GeoJSON数据


言归正传，cesium加载GeoJSON，要用到GeoJsonDataSource类，可以通过load方法加载GeoJSON 对象，并设置相应的填充颜色、边框颜色、边框宽度、是否贴地等属性。

var GeoJsonData = viewer.dataSources.add(
        Cesium.GeoJsonDataSource.load("./矢量文件/json/merge.json", {
                fill: Cesium.Color.PINK, //填充色
                stroke: Cesium.Color.HOTPINK, //轮廓颜色
                strokeWidth: 5, //轮廓宽度
        })
);

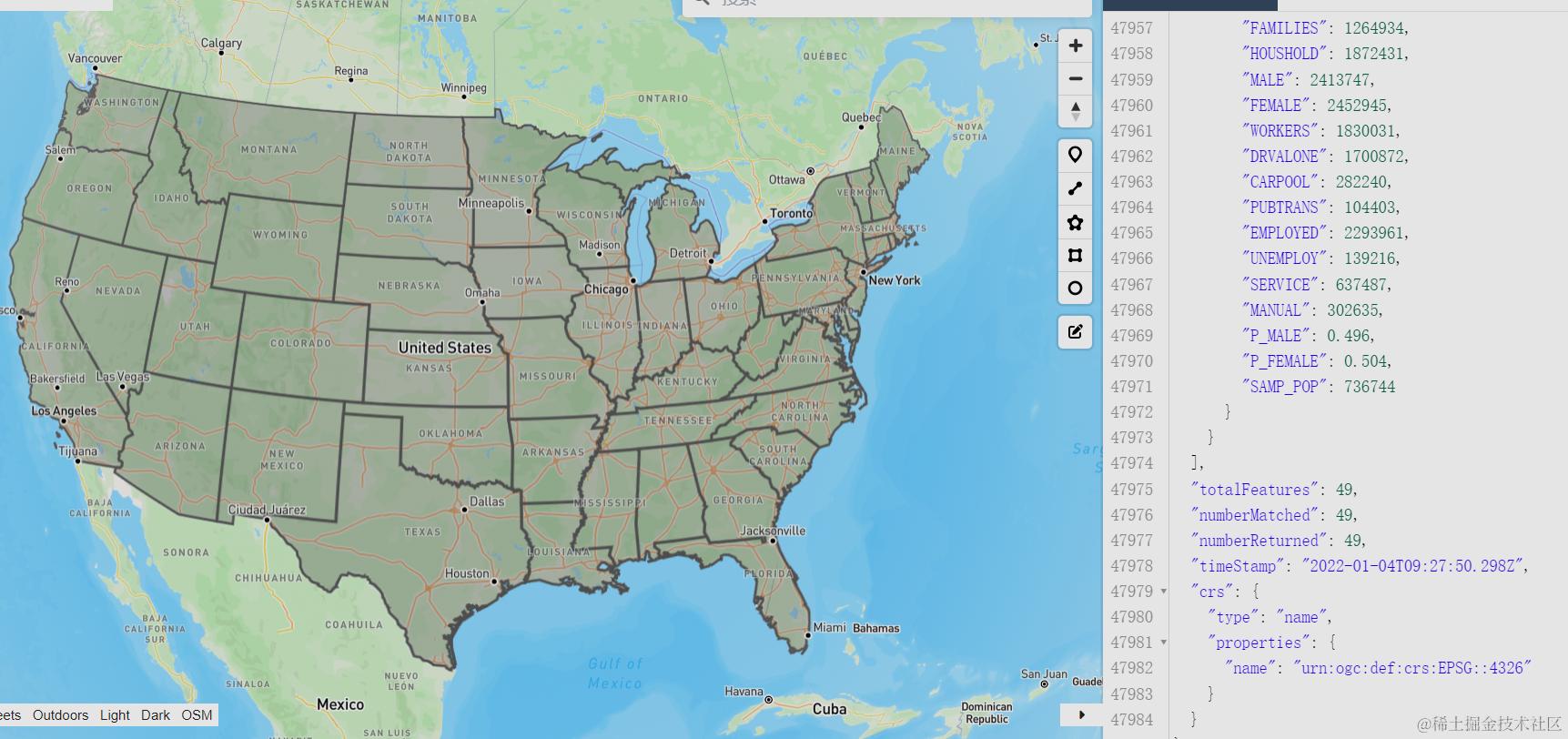

GeoJsonData.then(viewer.zoomTo(GeoJsonData));

效果如下：


4.加载KML数据

Cesium提供了KmlDataSource类来处理KML数据，可以通过load方法加载KML数据

var viewer = new Cesium.Viewer("cesiumContainer", {
    animation: false, //是否显示动画工具
    timeline: false,  //是否显示时间轴工具
    fullscreenButton: false,  //是否显示全屏按钮工具
});

var kmlData = viewer.dataSources.add(Cesium.KmlDataSource.load(
    './矢量文件/kml/road.kml',
    {
        camera: viewer.scene.camera,
        canvas: viewer.scene.canvas,
    })
);

kmlData.then(viewer.zoomTo(kmlData))


5.TIFF数据

Cesium并不能直接加载本地TIFF格式的影像数据，而是需要对其进行切片处理后才能加载，我们可以采用【北京西部世界】公司研发的cesiumLab软件，来进行数据切片操作。

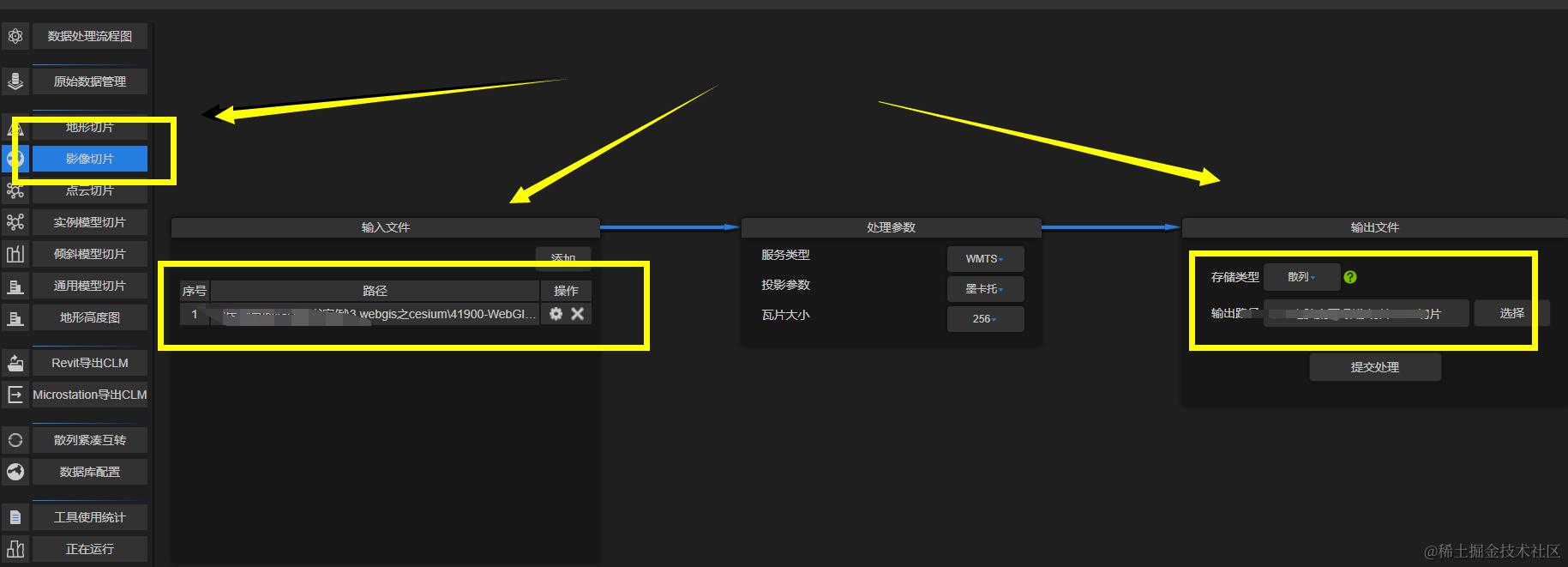

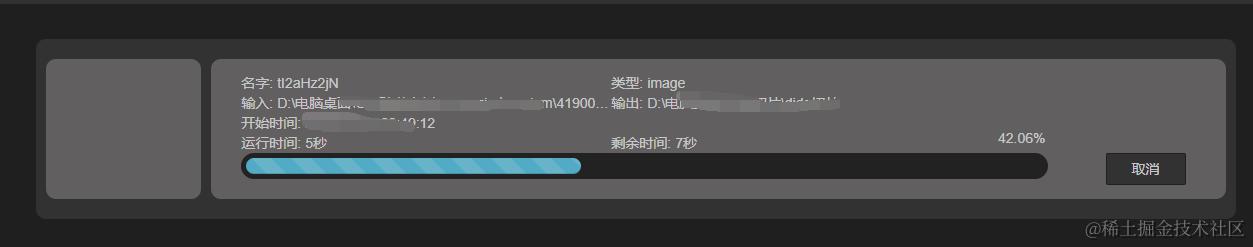

关于cesium的下载、使用这里不赘述，我们直接使用影像切片功能，导入tiff文件，设置 “储存类型”为“散列文件”，并设置好输出路径，即可开始运行。

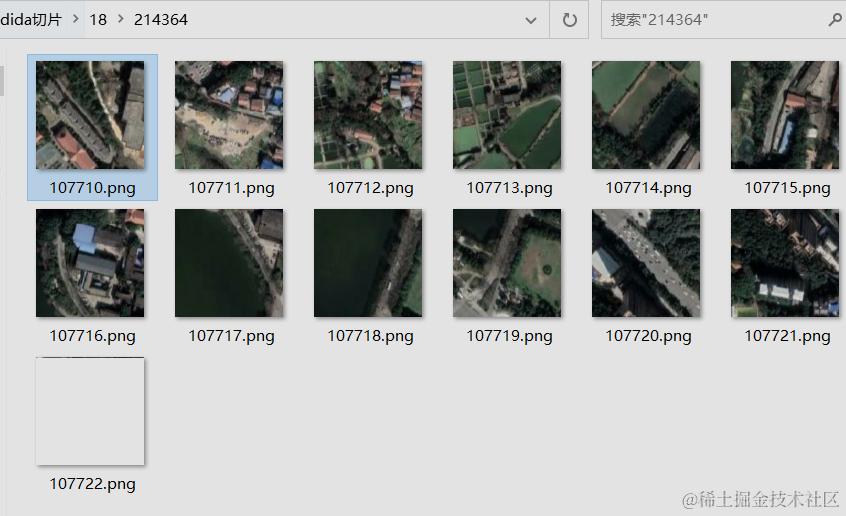

输出结果长这样



关键点，使用UrlTemplateImageryProvider类指定瓦片文件路径并通

过xyz方式加载瓦片数据（瓦片文件路径后加/{z}/{x}/{y}.png）

 var localImage = viewer.scene.imageryLayers.addImageryProvider(
      new Cesium.UrlTemplateImageryProvider({
        url: './RasterImage/切片文件路径/{z}/{x}/{y}.png',
        fileExtension: "png"
      })
    )

6.加载点云数据

点云数据（Point Cloud Data）是指在一个三维坐标系统中的一组向量的集合。扫描资料 以点的形式被记录，每一个点都包含三维坐标，有些可能包含颜色信息（RGB）或反射强度 信息（Intensity）。

上述这段话是借鉴来的一段比较科学的定义，我们可以先粗浅地理解为，点云就是一堆点，组合在一起，有一个形状，点云相关的知识我了解不多，就不赘述了

这里以LAS格式的点云数据为例介绍Cesium加载点云数据的过程。

我们还是要借助cesiumlab这个数据处理软件：

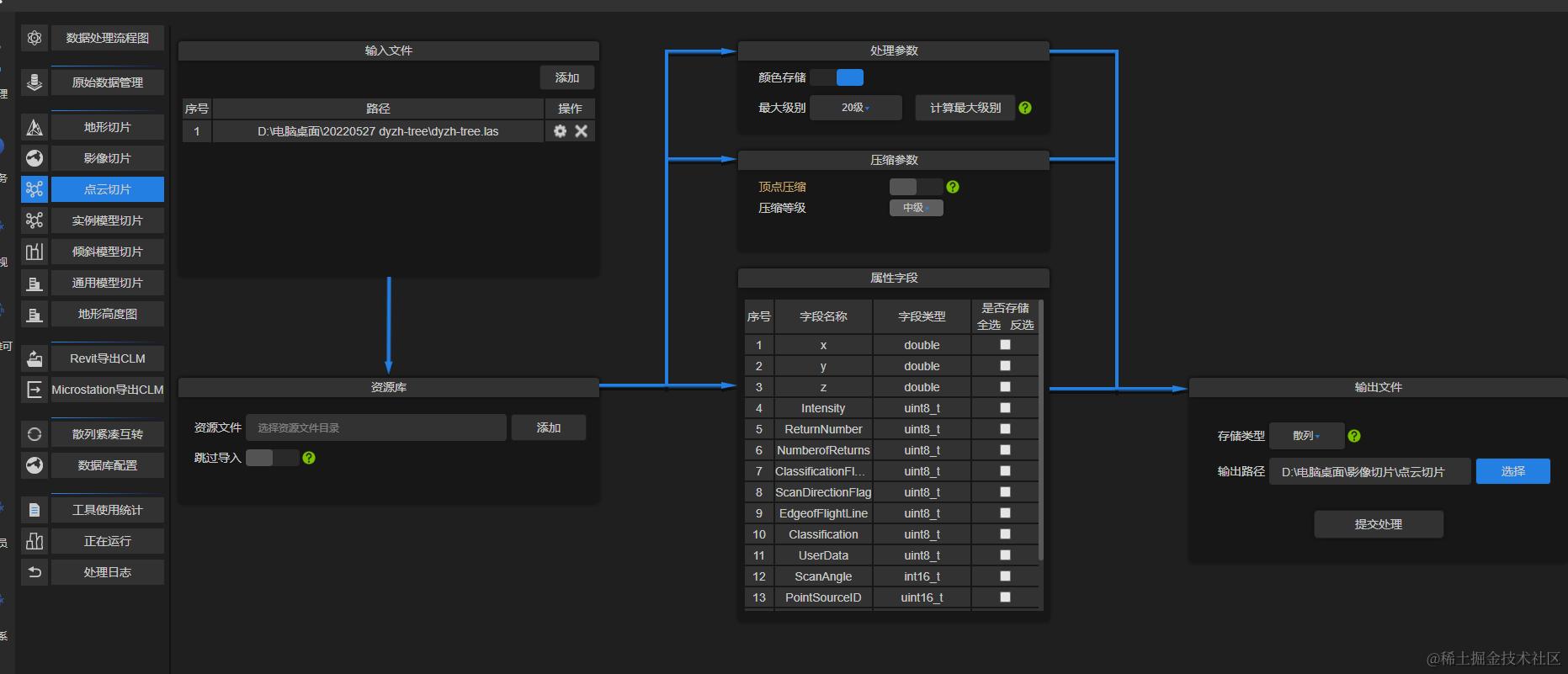

使用点云切片功能，加载las数据，进行切片


代码加载：

首先创建一个Cesium3D切片集，并指定点云切片数据的 JSON文件路径URL，然后将其添加至场景primitives中。

var tileset = viewer.scene.primitives.add(
        new Cesium.Cesium3DTileset({
                url: "./RasterImage/点云切片数据/tileset.json", //文件的路径
        })
);

viewer.zoomTo(tileset); //定位过去

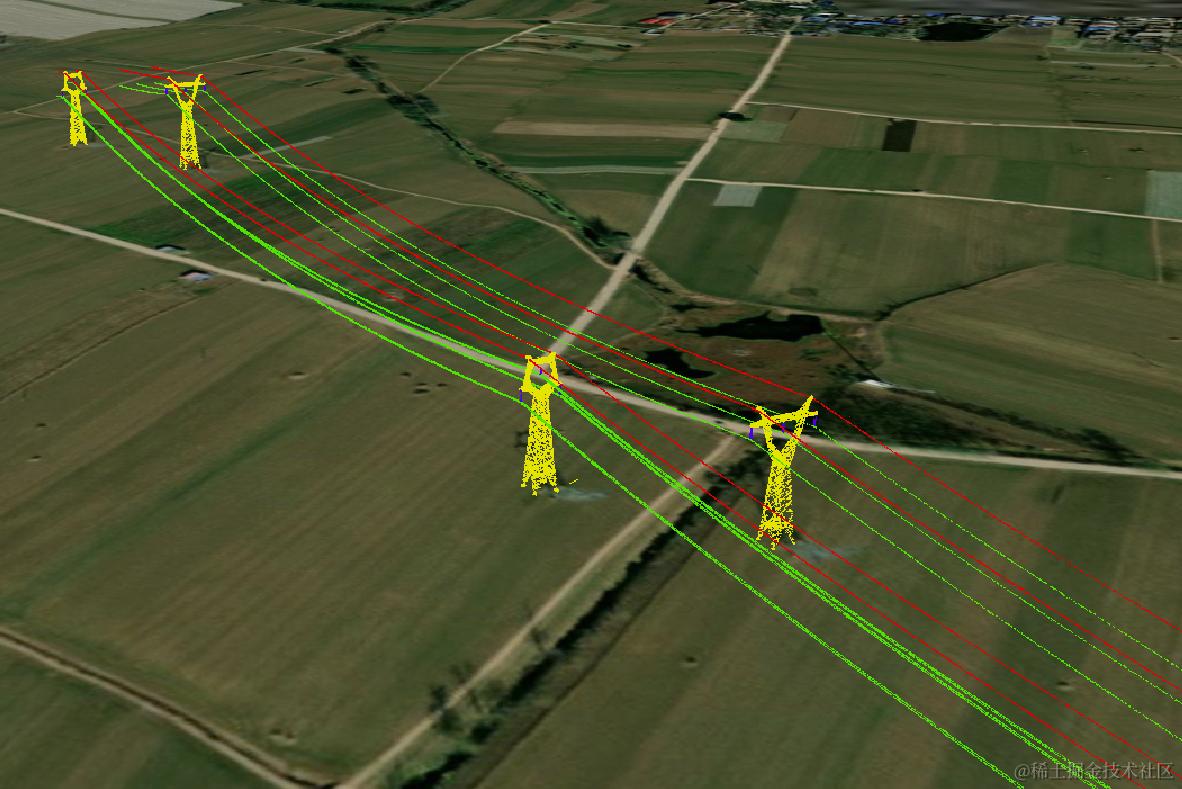

效果如下：

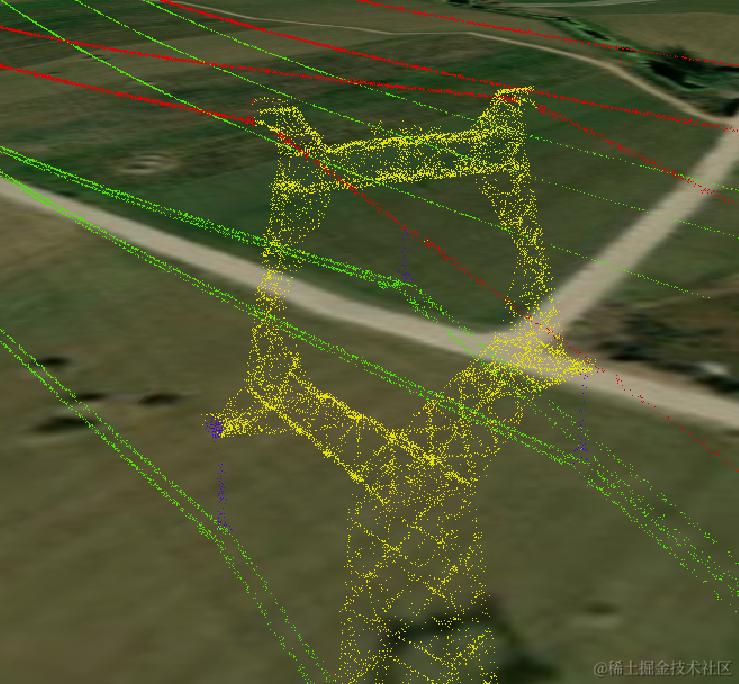

放大了看，点云，名副其实，就是一堆点（粗浅理解）


7.加载地形数据

7.1 加载在线的地形数据

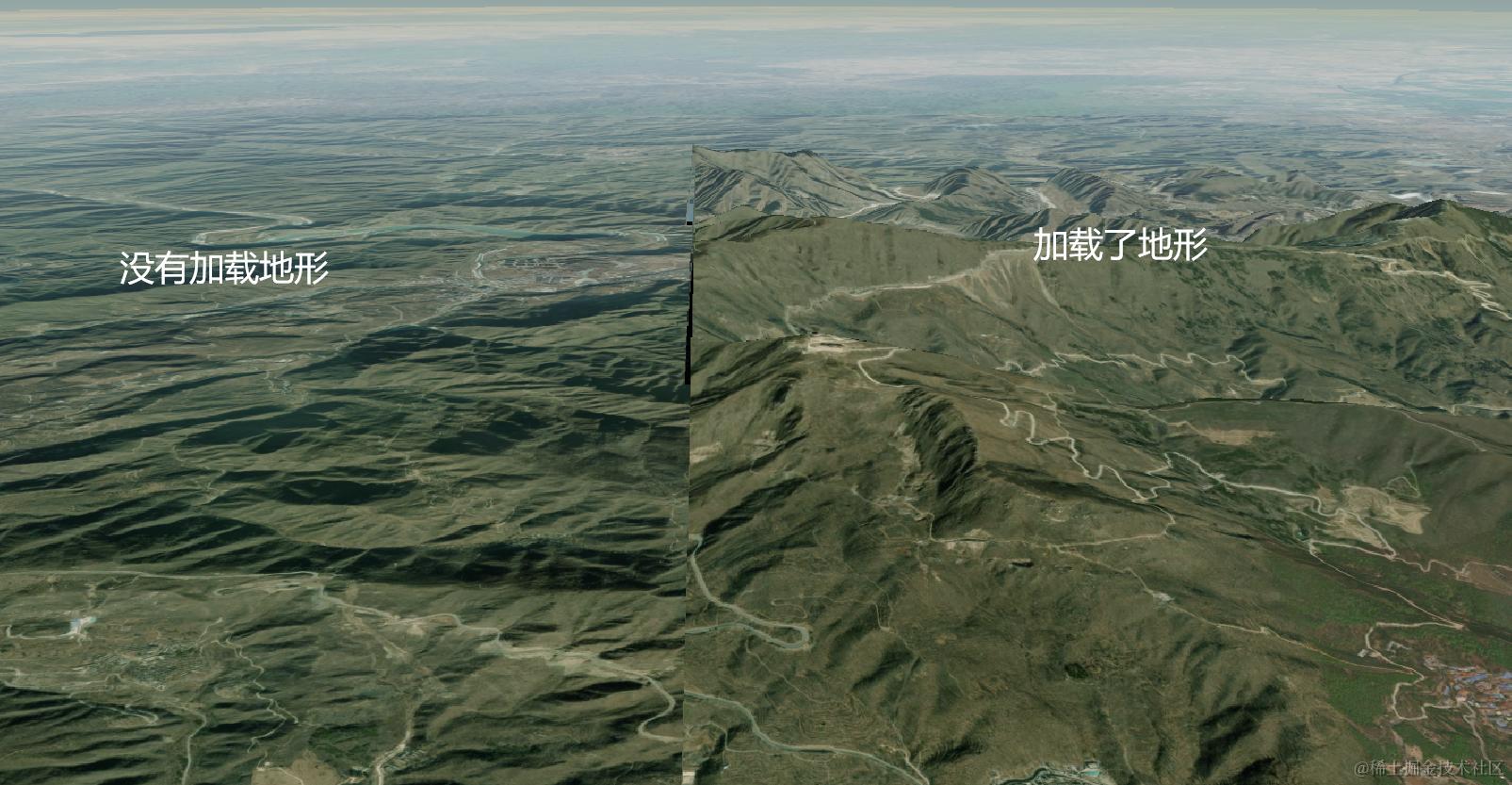

使用 terrainProvider: Cesium.createWorldTerrain(),

var viewer = new Cesium.Viewer("cesiumContainer", {
        terrainProvider: Cesium.createWorldTerrain(),//加载在线地形数据
        animation: false, //是否显示动画工具
        timeline: false, //是否显示时间轴工具
        fullscreenButton: false, //是否显示全屏按钮工具
});

viewer.zoomTo(kmlData);

7.2 加载本地的地形数据

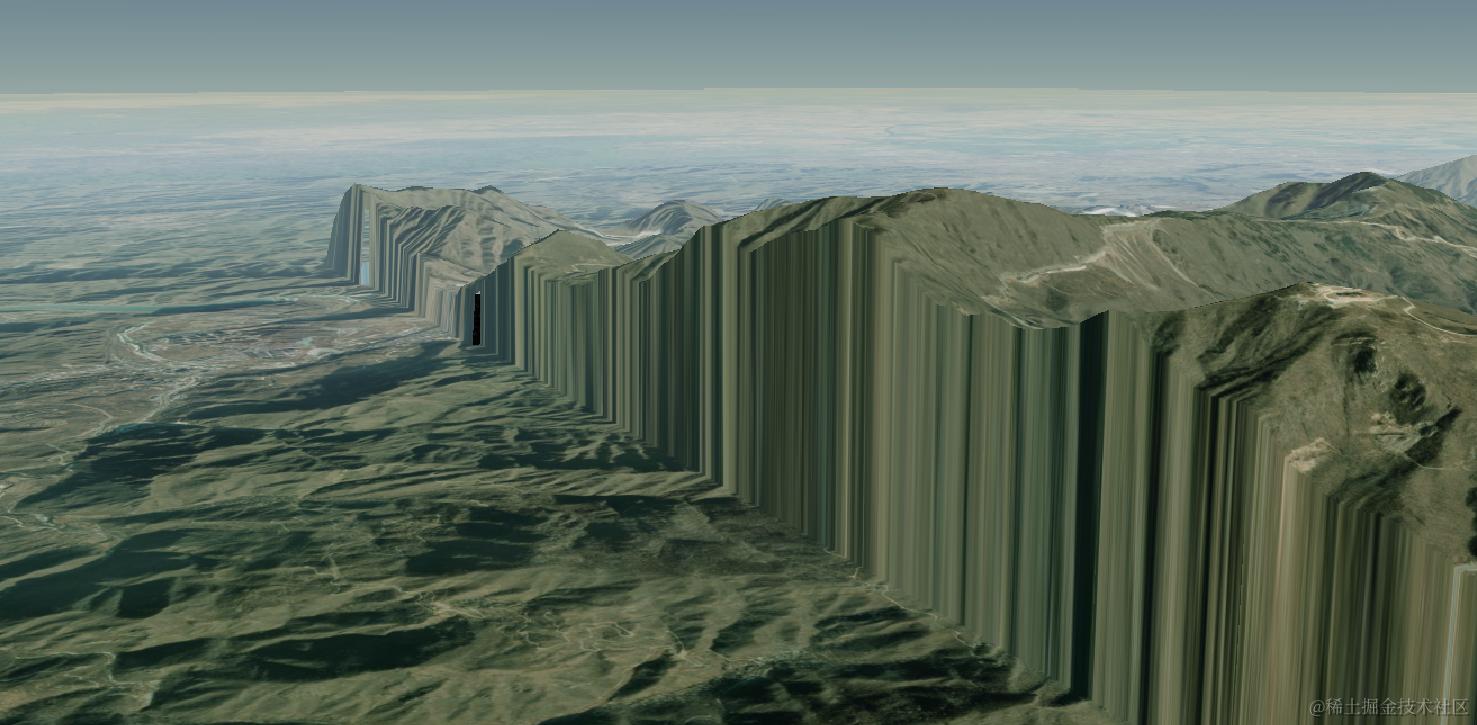

大部分地形原始数据都是TIFF格式的，而Cesium支持的是TERRAIN，可以用cesiumlab。格 式的数据，因此需要先处理数据。

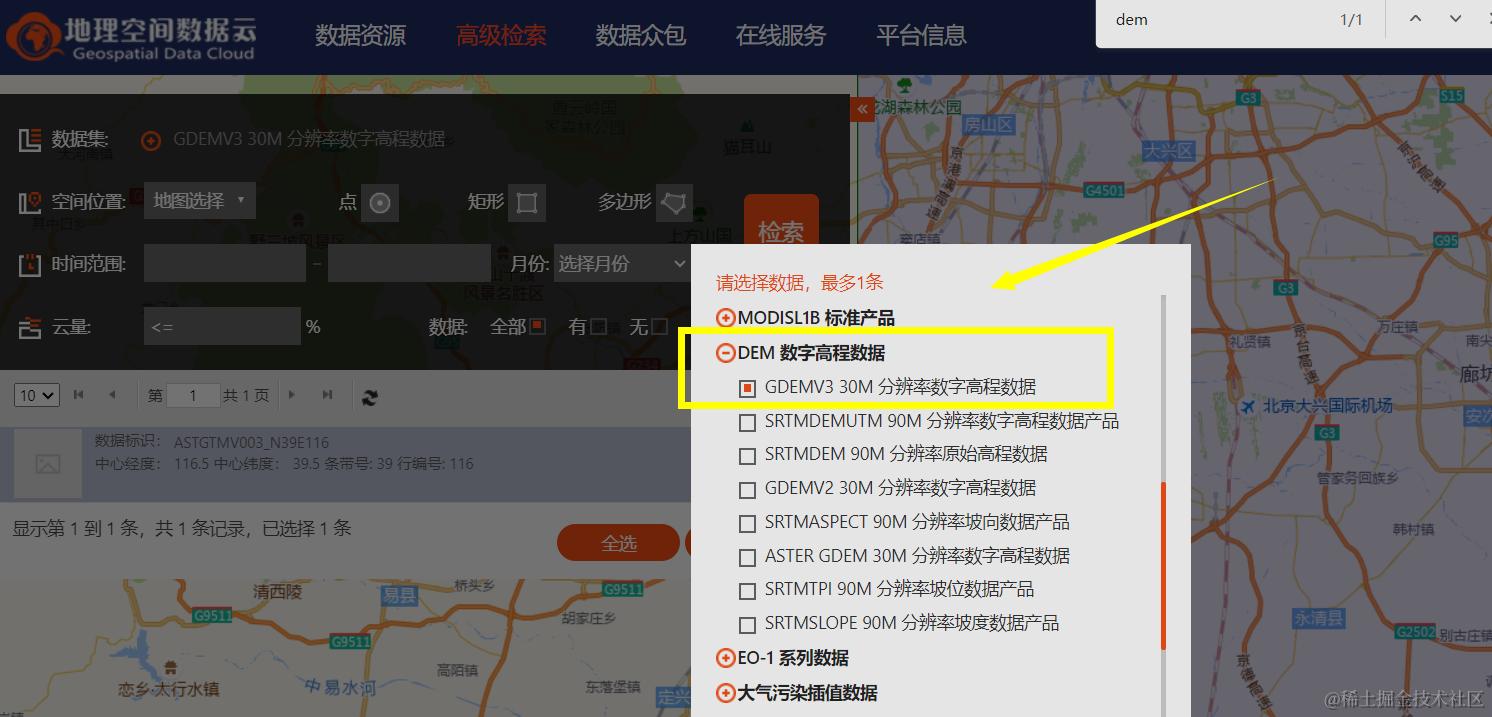

获取地形数据可以到地理空间数据云网站下载 www.gscloud.cn

在高级检索中找到DEM，选择一块下载即可


处理数据，tiff转为TERRAIN，可以用cesiumlab，不赘述。然后需要把数据放在服务环境中，并且要注意设置好跨域，我用了http-server，在数据所在位置，直接

//在数据所在位置，打开终端，开启服务，并设置好跨域
http-server --cors -p 8082

在cesium中加载数据

var viewer = new Cesium.Viewer("cesiumContainer", {
    //加载本地地形切片
    terrainProvider: new Cesium.CesiumTerrainProvider({
            url: "http://localhost:8082",
    }),
    animation: false, //是否显示动画工具
    timeline: false, //是否显示时间轴工具
    fullscreenButton: false, //是否显示全屏按钮工具
});



8.加载倾斜摄影模型数据

目前，常见的倾斜摄影三维模型一般是OSGB格式，二进制存储，并且配备一个metadata.xml文件（类似于配置文件）,cesium无法直接加载OSGB，需要先将数据转换为3Dtiles格式，这种数据格式是cesium团队打造的，可以被cesium很好地加载。

点击详细了解3Dtiles

拿到3Dtiles数据后，如何用cesium加载？

var tileset = viewer.scene.primitives.add(
    new Cesium.Cesium3DTileset({
        url: './倾斜摄影/大雁塔3DTiles/tileset.json',//文件的路径
        maximumScreenSpaceError:1
    })
);
//定位过去
viewer.zoomTo(tileset);

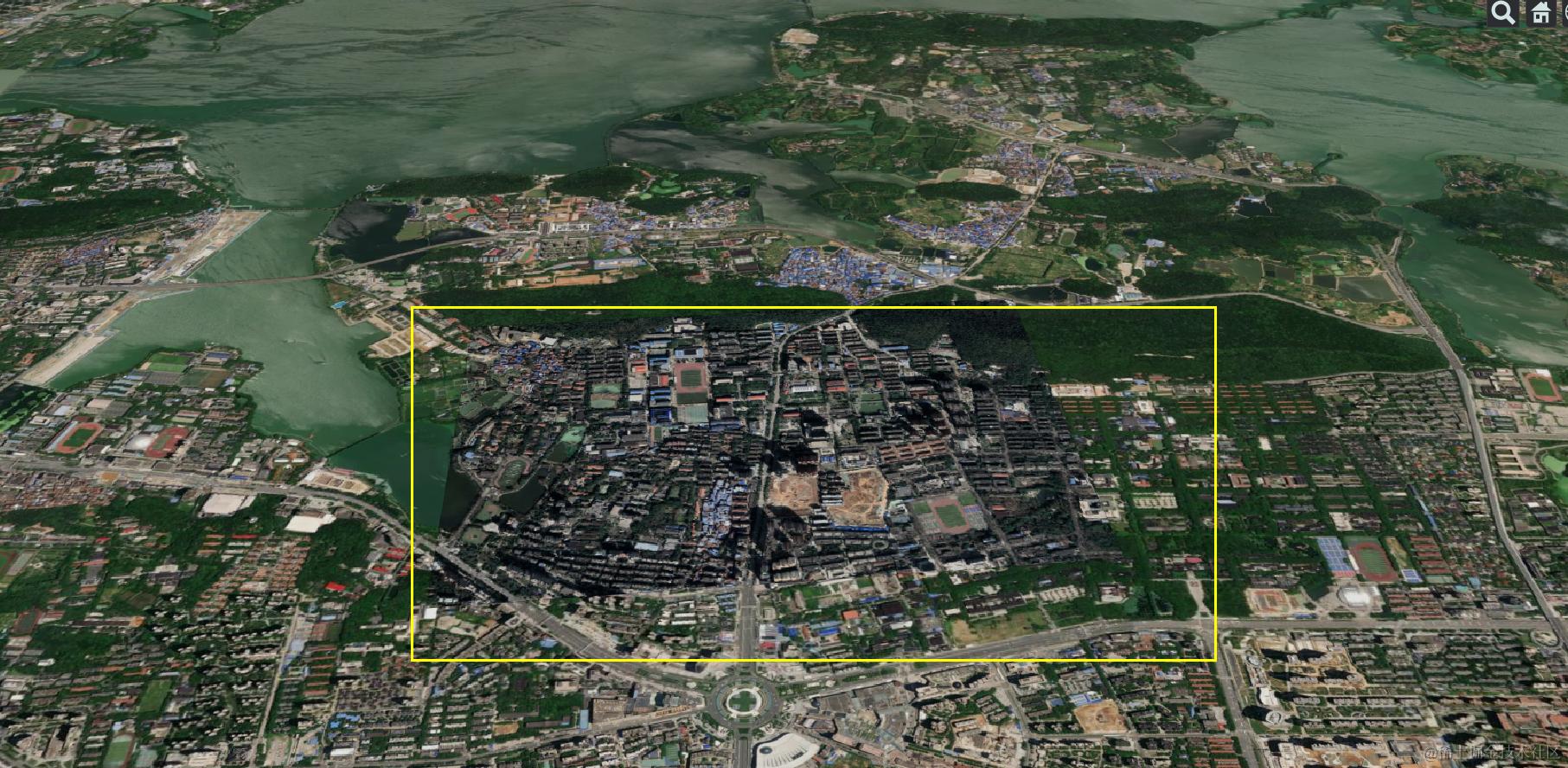

3Dtiles已被加载，不过模型没在地上，在空中，如果要移动模型的位置、体态，就得学习cesium其他的API，这里暂且不论，后续慢慢聊。

9.加载glTF数据

glTF（GL Transmission Format），图形语言交换格式，是一种3D内容的格式标准， 其本质是一个JSON文件。简单来说就是一种3D模型的文件格式（粗浅理解）

1.详细了解glTF

2.详细了解glTF

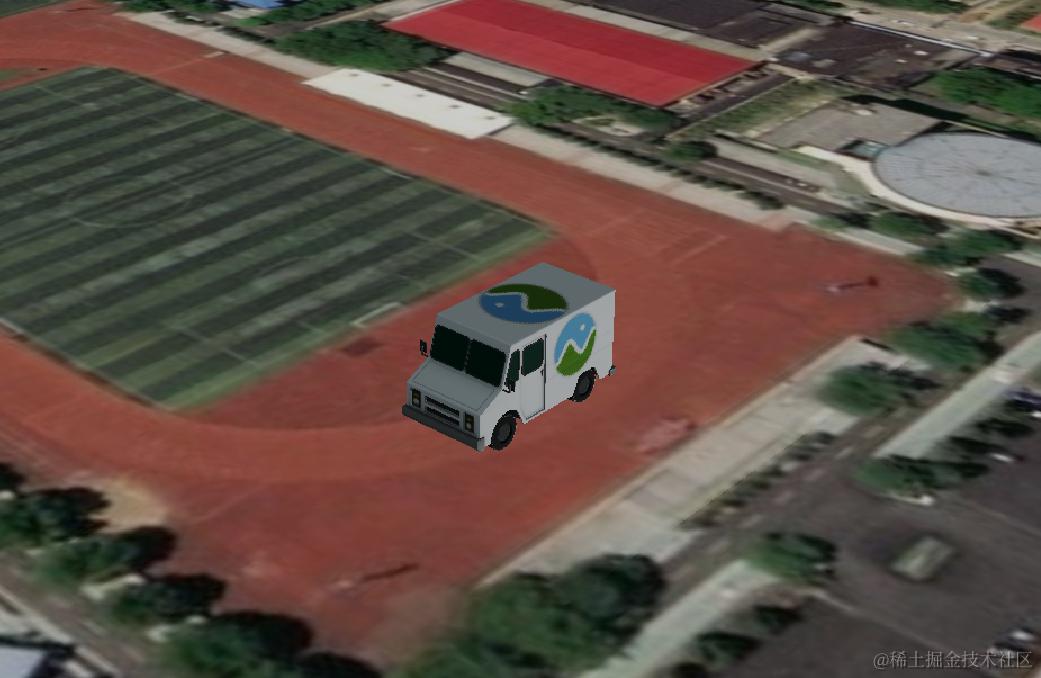

如何Cesium通过加载glTF?

用 Model.fromGltf 接口指定glTF数据URL来进行glTF数据加载，并可以设置相关的配置项，例如

modelMatrix调整glTF数据的加载位置，

scale可以调整缩放比例等。

var origin = Cesium.Cartesian3.fromDegrees(114.39278, 30.52357, 0.0);
//
var modelMatrix = Cesium.Transforms.eastNorthUpToFixedFrame(origin);

var model = viewer.scene.primitives.add(Cesium.Model.fromGltf({

    url: './3D格式数据/glTF/CesiumMilkTruck.gltf',

    modelMatrix : modelMatrix,  //Gltf数据加载位置

    scale : 5     //放大倍数

}));

//移动相机

viewer.camera.flyTo({

  destination : Cesium.Cartesian3.fromDegrees(114.39278, 30.52357, 60.0)     //相机飞入点

});


cesium中还有其他关于3Dtiles的类，可以看一下

10.加载CZML数据

czml数据时cesium团队打造的，本质上还是JSON数据，但是其功能更加强大，除了可以绘制图形、加载模型，还加入了时间属性，从而能让物体跟随时间变化，动起来。

话不多说，先上代码：

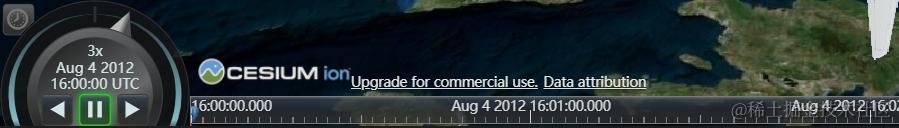

//初始化，要记得开启时间线 和 动画
var viewer = new Cesium.Viewer("cesiumContainer", {
        timeline: true,  //开启时间线
        animation: true, //开启动画
        vrButton: false,
        sceneModePicker: false,
        infoBox: true,
        scene3DOnly: false,
});

var czml = [
{
        id: "document",
        name: "CZML Model",
        version: "1.0",
},
{
        id: "aircraft model",
        name: "Cesium Air",

        // 物体在什么时间范围可用
        availability: "2012-08-04T16:00:00Z/2012-08-04T16:05:00Z",
        position: {
                // 设置物体的起始时间
                epoch: "2012-08-04T16:00:00Z",
                // 坐标数据，4个为一组，1时间，2经度，3纬度，4高度
                cartographicDegrees: [
                        0, -70, 20, 150000, 100, -80, 44, 150000, 200, -90,
                        18, 150000, 300, -98, 52, 150000,
                ],
        },
        model: {
                gltf: "./3D格式数据/glb/Cesium_Air.glb", //模型路径URL
                scale: 20000.0, //缩放比例
        },
},
];

在初始化地图的时候，要打开时间线和动画的配置，因为后续要用到。


CZML至少要包含两个对象，每一个对象都是一个CZML的数据包。

第一个对象，

id一般都写document,

name属性值可以自定义，

version可以CZML版本号，暂时只有1.0。

第二个对象是关于场景内的几何模型数据。

id是每一个几何模型对象都有的，id属性用于标识，如果id没有指定，cesium会自动生成一个，但是在后续开发中我们无法对其进行引用，如添加数据等，所以id我们要提前设定好，且在CZML中是唯一的。

name属性可以自定义名称。

availability设定了数据的时间范围，

position用来设置模型的位置，epoch设置了起始时间，cartographicDegrees设置了4个不同时间点的位置，从起始时间开始，第0秒的时候模型在第一个位置，第100秒的时候模型在第二个位置，以此类推。

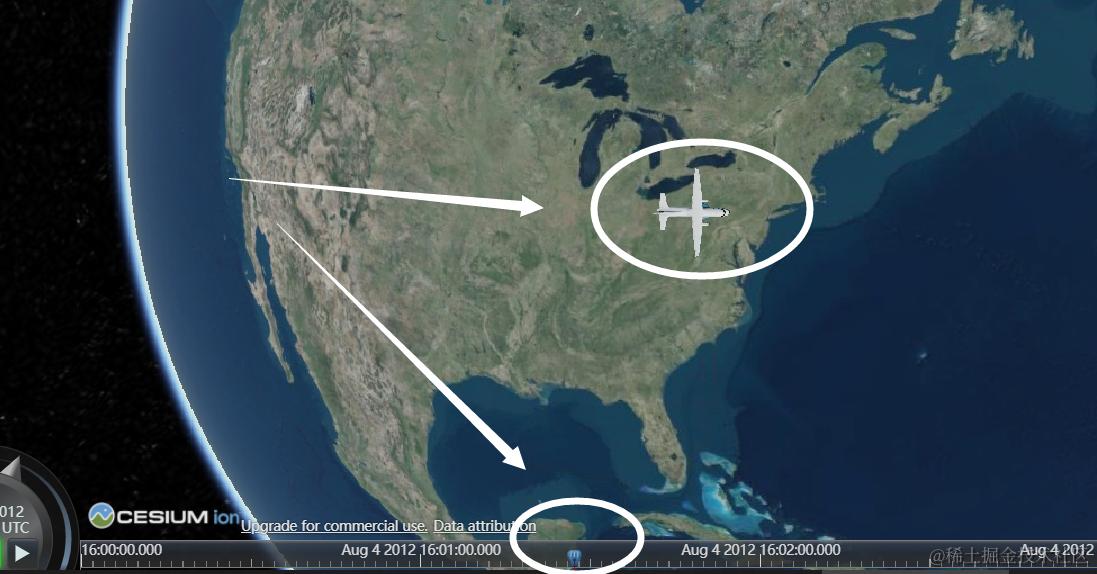

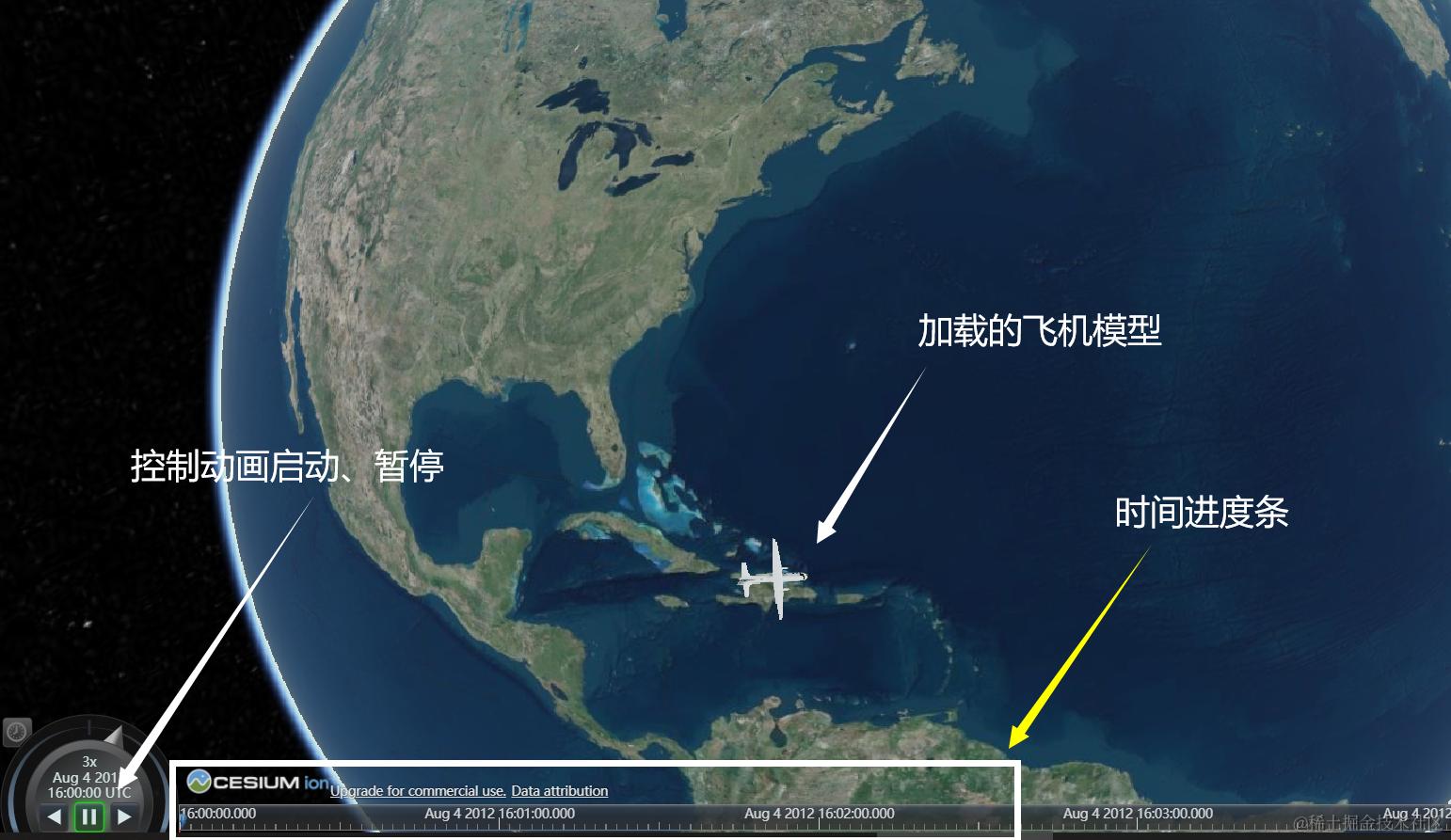

点击左下角的播放，飞机就会按照设定的时间、位置开始运动，随着时间的推移，飞机的位置已经变化，进度条也在变化。


11.加载单张图片


//左下角坐标，右上角坐标
var rectangle=Cesium.Rectangle.fromDegrees(114.38004,30.51667,114.40471,30.53045);
viewer.imageryLayers.addImageryProvider(new Cesium.SingleTileImageryProvider({
        url:"./RasterImage/图片/single.jpg",
        rectangle: rectangle
}))
viewer.camera.setView({
        destination: Cesium.Rectangle.fromDegrees(114.38304,30.51667,114.40471,30.52345)
});

首先创建了一个矩形范围（rectangle）对象，用于指定图像或地理实体在地球上的显示范围。通过  Cesium.Rectangle.fromDegrees()  方法，提供了四个经度和纬度值，分别表示矩形的西、南、东、北边界。

通过new Cesium.SingleTileImageryProvider 加载单张图片，并且设定好显示范围，

最后设置相机的初始显示范围

avatar
文章
阅读
粉丝
