1.DNS（域名解析）
网页访问百度时首先客户端向本地缓存服务器发起请求，本地服务器查看是否有百度的域名解析条例，如果有对应的IP地址，客户端可以直接获取百度的IP地址进行访问，如果没有，就需要向根服务器查找。域名解析过程图如图1.1所示。

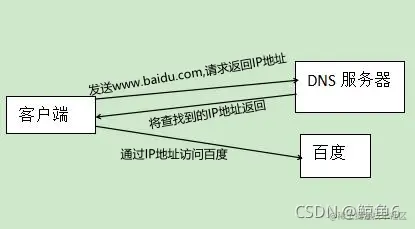

图1.1 客户端访问DNS服务器获取百度IP地址的过程
客户端向本地缓存服务器发出请求，查找www.baidu.com的IP，本地服务器收到请求数据包后开始查找本地缓存表，再将查找到的百度IP地址通过数据包发送过来，报文交互过程如图1.2所示。

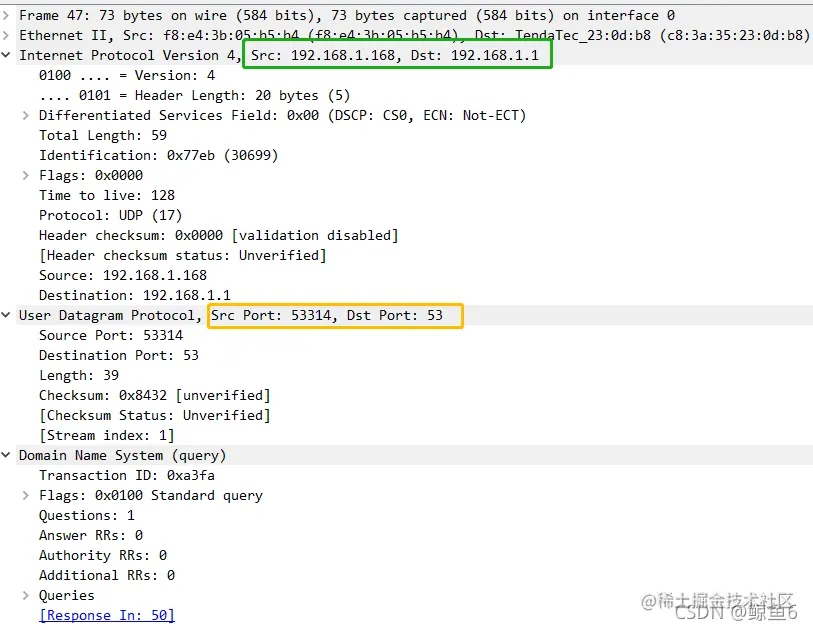

图1.2客户端向本地DNS服务器发送报文的交互过程
当本地缓存服务器没有缓存百度IP地址信息时，需要路由器通过WAN口向上级服务器发送DNS数据包，获取百度的IP地址。
DNS报文结构如下所示：
2.ARP地址解析过程
当客户端获取到百度的IP地址后，需要查询arp表查找主机网关的MAC地址，如图2.1所示

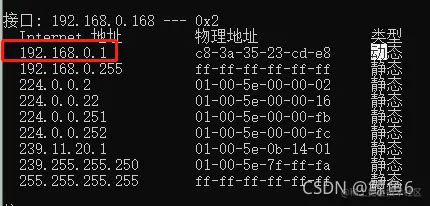

图2.1 arp表
如果arp表中有缓存的MAC地址，则只需要主机向网关发送请求并通过路由器转发。当arp表中没有网关mac地址的缓存，则需要客户端发送ARP请求包得到网关的MAC地址，主机网卡的网关地址将自己的MAC地址填入其中的ARP响应包返回到客户端源IP地址。
二层寻址：IP数据包嵌入到数据帧（以太网数据包）中，以太网数据包需要知道双方的MAC（物理地址），发送方为本机的网卡地址，接受方为网关192.168.1.1的MAC地址（通过ARP地址解析协议得到的）。这样数据帧由头部（MAC地址）+IP数据包组成。
三层寻址：IP数据包需要知道双方的IP地址，本机IP地址假定为192.168.1.168，接受方IP地址为14.215.177.38（百度），IP数据包=头部（IP地址信息）+TCP数据包。
3.TCP三次握手建立连接过程
第一次握手：建立连接时，客户端发送SYN包（Seq=X）到服务器，并进入SYN_SENT状态，等待服务器确认；SYN：同步序列编号。
第二次握手：服务器收到syn包，必须确认客户端的SYN（ACK=X+1），同时自己也发送一个SYN包（seq=Y），即SYN+ACK包，此时服务器进入SYN_RECV状态。
第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ACK=Y+1)，此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手。
TCP三次握手过程如图3.1所示。

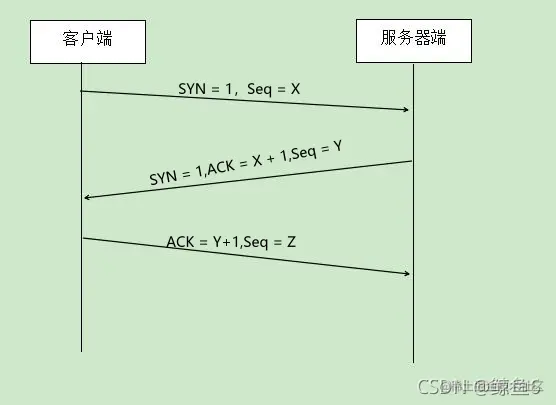

图3.1 tcp三次握手过程
TCP数据包需要设置端口，接收方的端口是443，本机的端口是一个随机生成的1024-65535之间的整数，本机端口为58170。
TCP数据包嵌入IP数据包。IP数据包需要设置双方的IP地址，再将IP数据包嵌入以太网数据包，通过DNS解析和ARP地址解析已经获得百度的IP地址和网关的MAC地址。
经过多个网关之间的数据转发后，百度的服务器端收到TCP数据包，读出数据包中的”HTTP请求”，接着做出”HTTP响应”，再用TCP协议发回来。
本机收到HTTP响应以后，就可以将网页显示出来，完成一次网络通信，HTTP数据包到客户端网关处的报文交互过程如下图3.3所示。

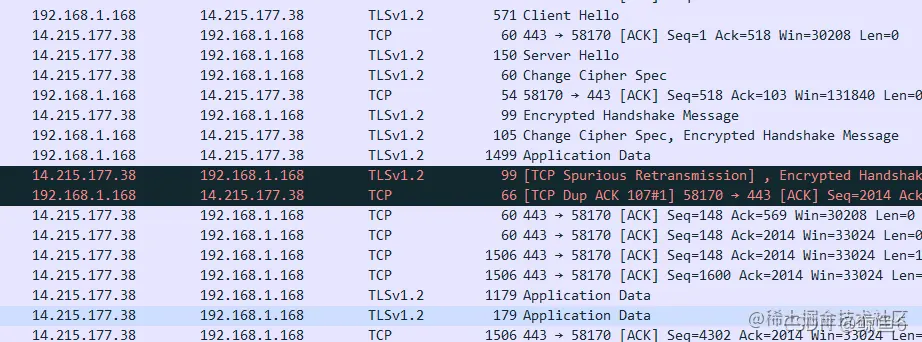

图3.3 局域网内HTTP报文
当客户端与百度服务器的连接建立完成后，开始数据传输交互过程，当客户端不再访问百度服务器时，向服务器发送断开连接请求。TCP四次挥手过程
（1）客户端发送一个FIN，用来关闭客户端到服务器端的数据传送。
（2）服务器端收到这个FIN，它发回一个ACK，确认序号为收到的序号加1。和SYN一样，一个FIN将占用一个序号。
（3）服务器端关闭与客户端的连接，发送一个FIN给客户端。
（4）客户端发回ACK报文确认，并将确认序号设置为收到序号加1。
过程如图3.4所示：
图3.4 四次挥手过程
ps:如有分析有误的地方欢迎指出！
