设计模式之UML基础

我在学习设计模式的时候，发现过于抽象。相关例子，都比较简单，在项目中，也无法使用。因此，尝试通过绘制UML图的方式，梳理关系，即能便于对设计模式的理解，又能梳理业务逻辑。希望对大家有所帮助。

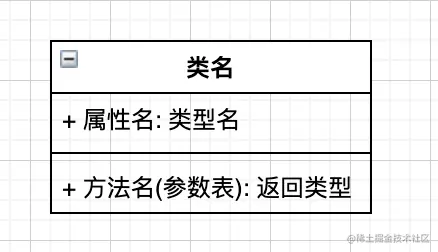

类图

类图是UML面向对象中最常用的一种图，类图可以帮助我们更直观了解一个系统的体系结构。通过关系和类表示的类图，可以图形化地描述一个系统的设计部分。

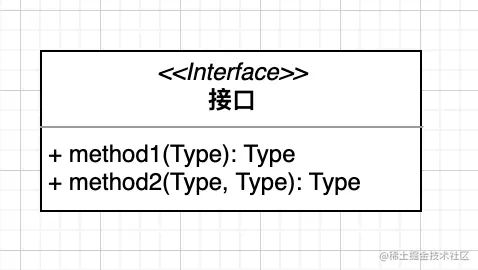

接口

接口是描述类的部分行为的一组操作，接口只负责定义操作，而不负责实现。

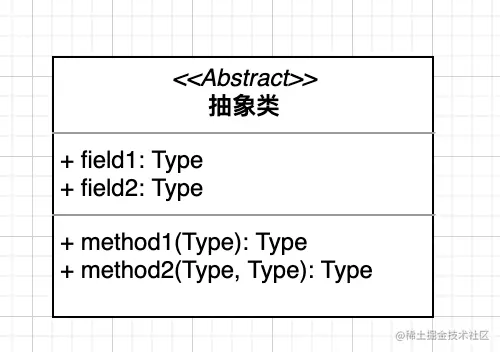

抽象类

抽象类是包含一种或多种抽象方法的类，它本身不需要构造实例。定义抽象类后，其他类可以对它进行扩充，并且通过实现抽象方法，使抽象类具象化。

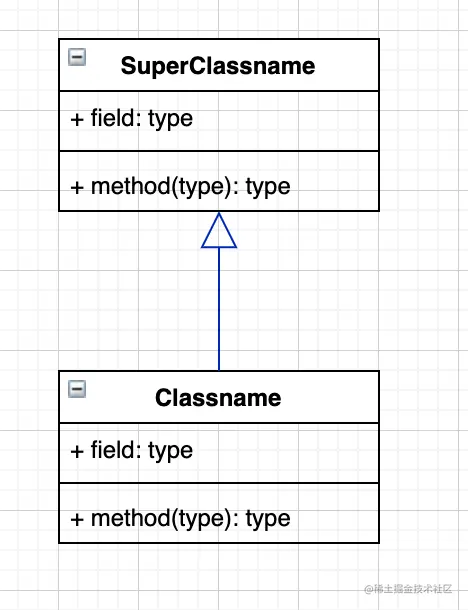

泛化关系

泛化关系是子类继承父类的所有细节。即为继承关系。 我在想为什么泛化就是继承？英文Generalization是广义化、泛化、一般化、概括的意思。而继承是可以使得子类具有父类的属性和方法或者重新定义、追加属性和方法。那父类就是对子类的一个概括，即泛化。

实现关系

实现关系是指一种类与接口之间的关系，表示类是接口所有特征和行为的实现。实际使用中，主要是接口和抽象类的继承来实现

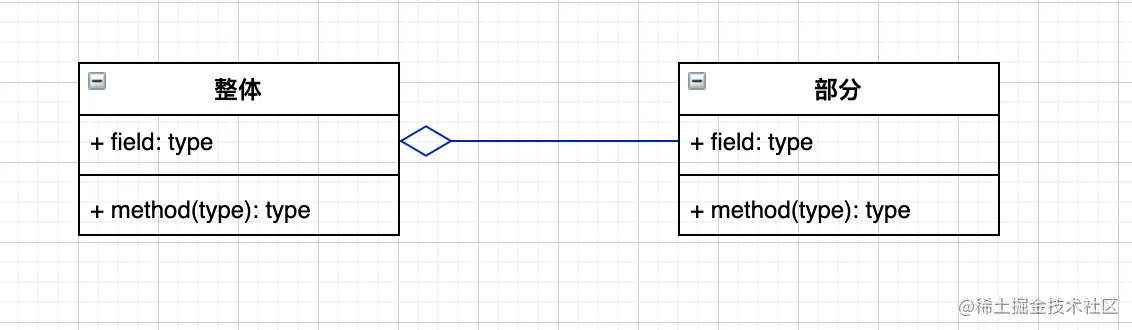

聚合关系

聚合关系表示整体和部分之间的关系，类与类之间的是强关系。即整体被删除，部分也会被删除。

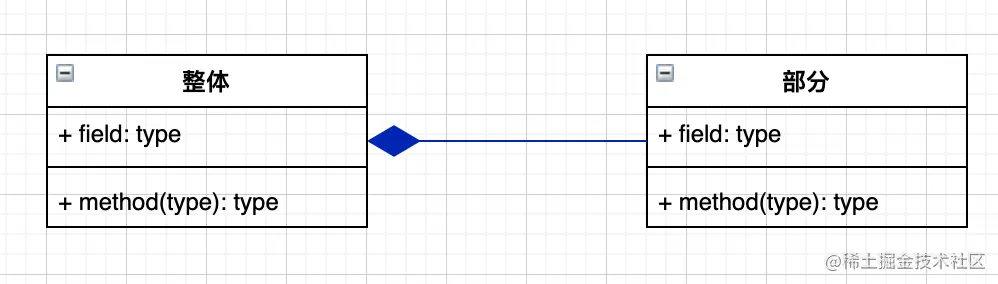

组合关系

组合关系也表示整体和部分之间的关系，而类与类之间的是弱关系。整体被删除，部分也不会被删除。

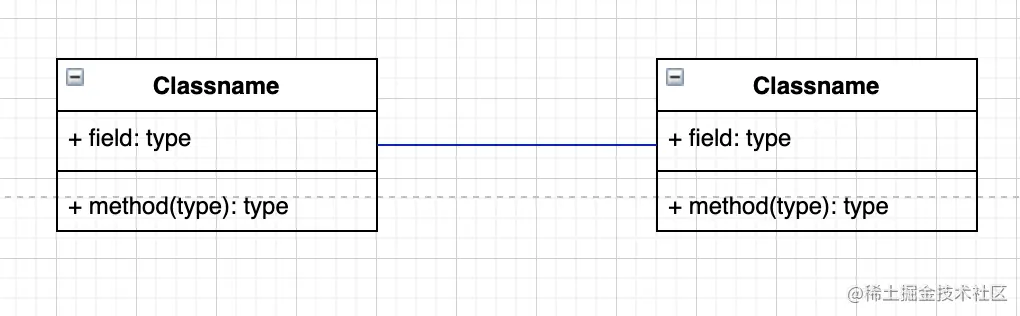

关联关系

关联关系表示的是一个对象和另一个对象之间的离散连接。这里和聚合关系、组合关系不同的，它不是表示整体和部分的关系。

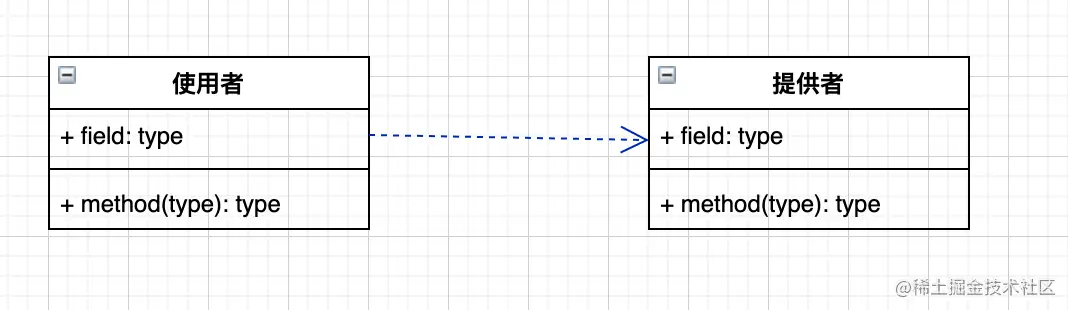

依赖关系

依赖关系，表示多个对象之间的关系，对于一个对象的改变，可能会影响会提供消息给另外一个对象。即使用者以某种形式依赖于其他对象。

依赖关系	说明	关键字
使用	包含调用、参数、发送、实例化	use
调用		call
参数		parameter
发送		send
实例化		instantiate

以上为UML的一些基础知识，便于后续面向对象的分析，以及设计模式学习。
