写在前面

文章中涉及到的所有安装包均可在评论区自取获得

Keil5 软件的安装和配置

Keil5 作用

1.用户通过Keil5软件编写C程序，并通过该软件将正确的程序烧入STM32F4XX单片机中，使单片机实现相应的功能。

Keil5 mdk的安装

1.进入[官网](Keil MDK)-->点击Download Keil MDK下载软件

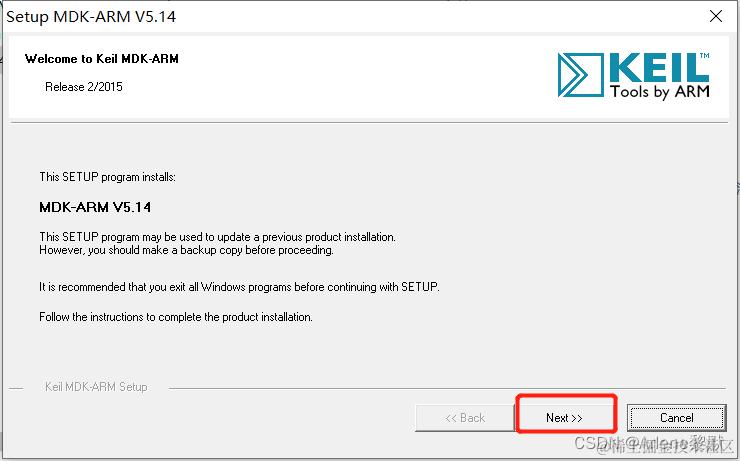

2.点击安装包，在弹出的页面中点击NEXT

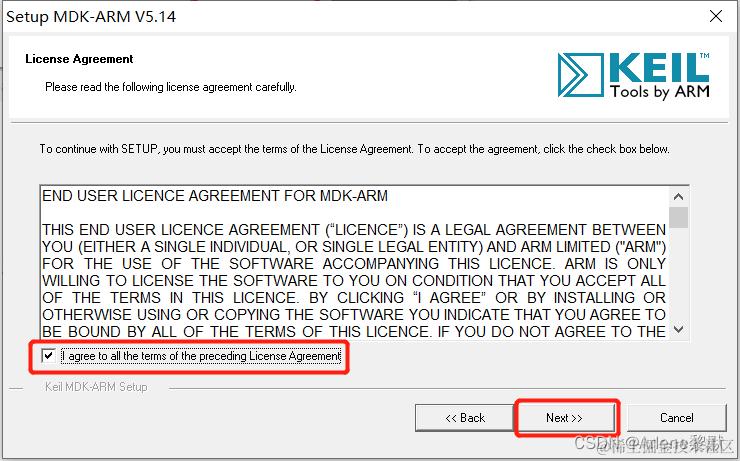

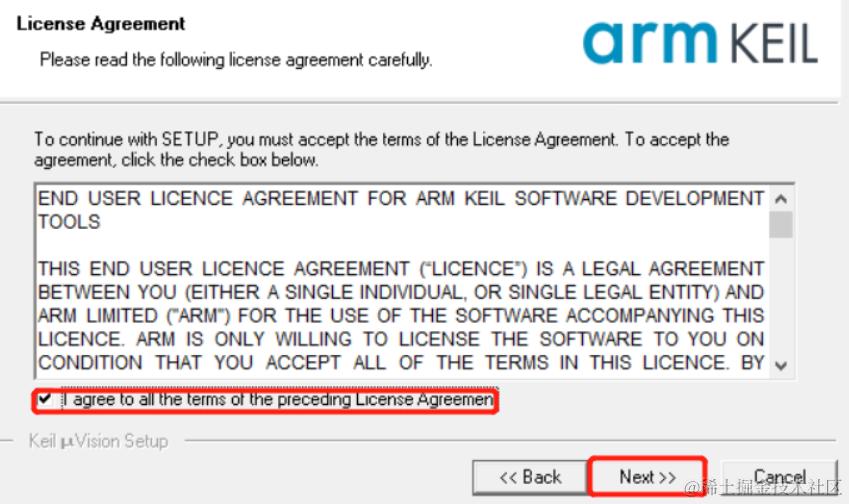

3.打勾I Agree，点击Next

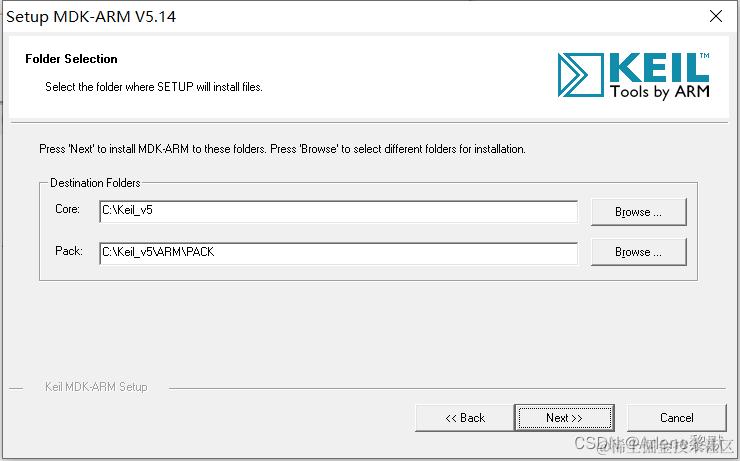

4.在弹出界面记住界面弹出的默认安装的路径

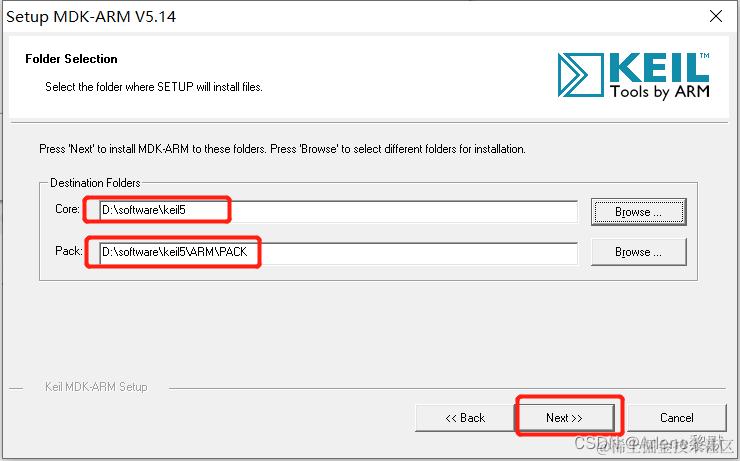

5.点击Browse，选择自定义安装的位置，注意路径的命名尽量与默认路径的命名形式保持一致

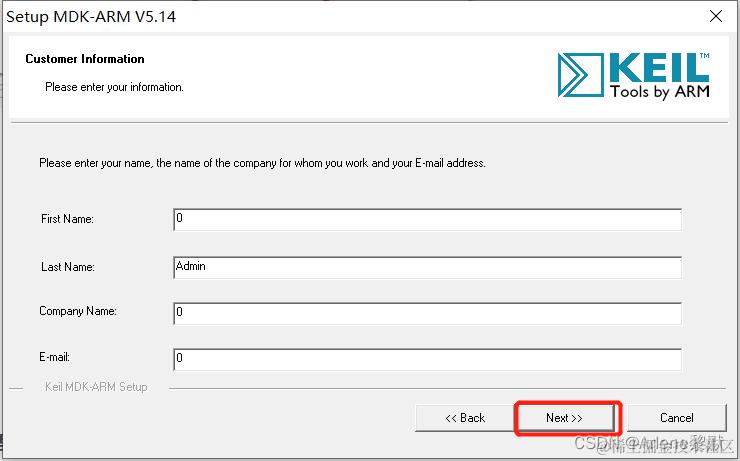

6.在弹出界面随便填写信息之后点击Next

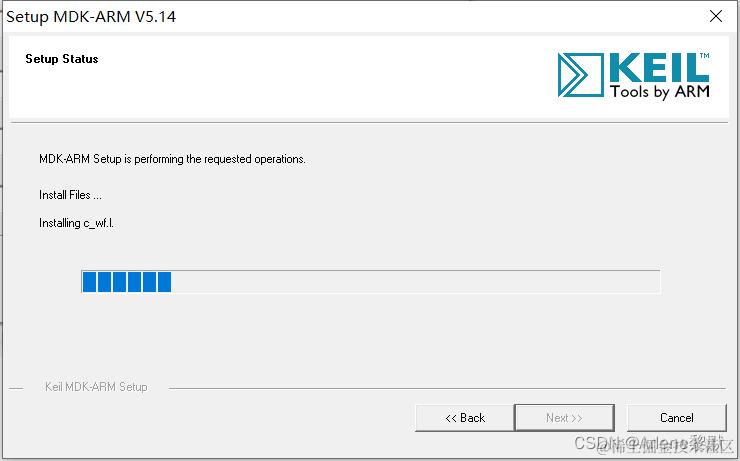

7.软件正在进行安装


8.安装结束，点击Finish


9.依次关闭弹出的窗口


Keil5 软件的激活

1.以管理员身份运行桌面上的keil5软件（一定要以管理员身份运行）

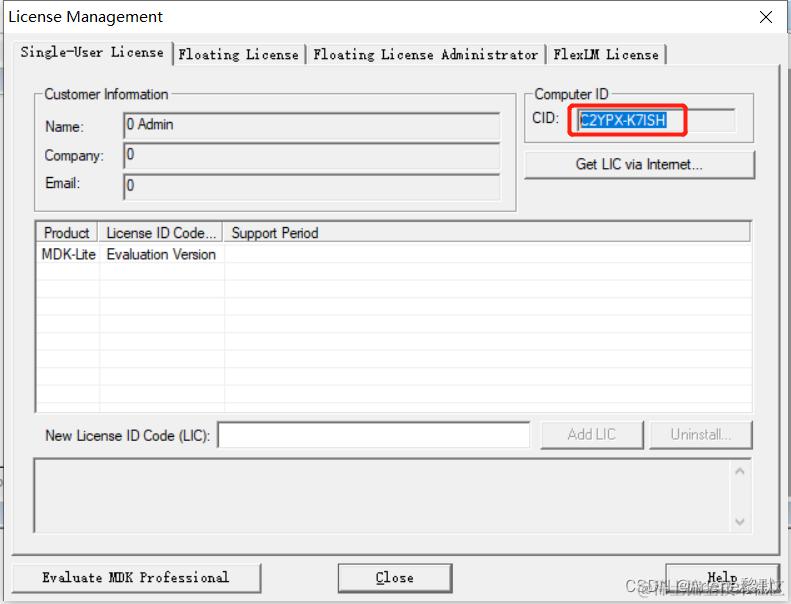

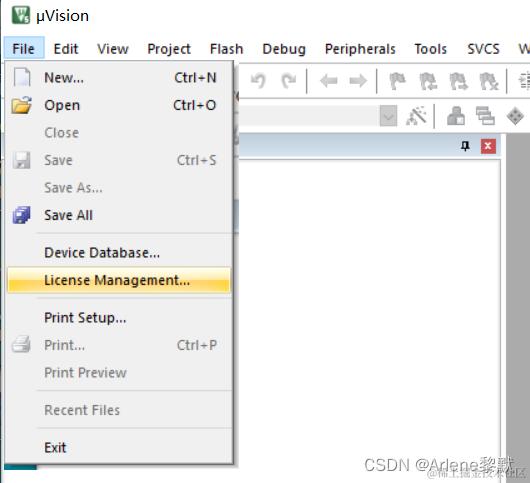

2.软件打开之后依次点击File—License Management


3.复制CID

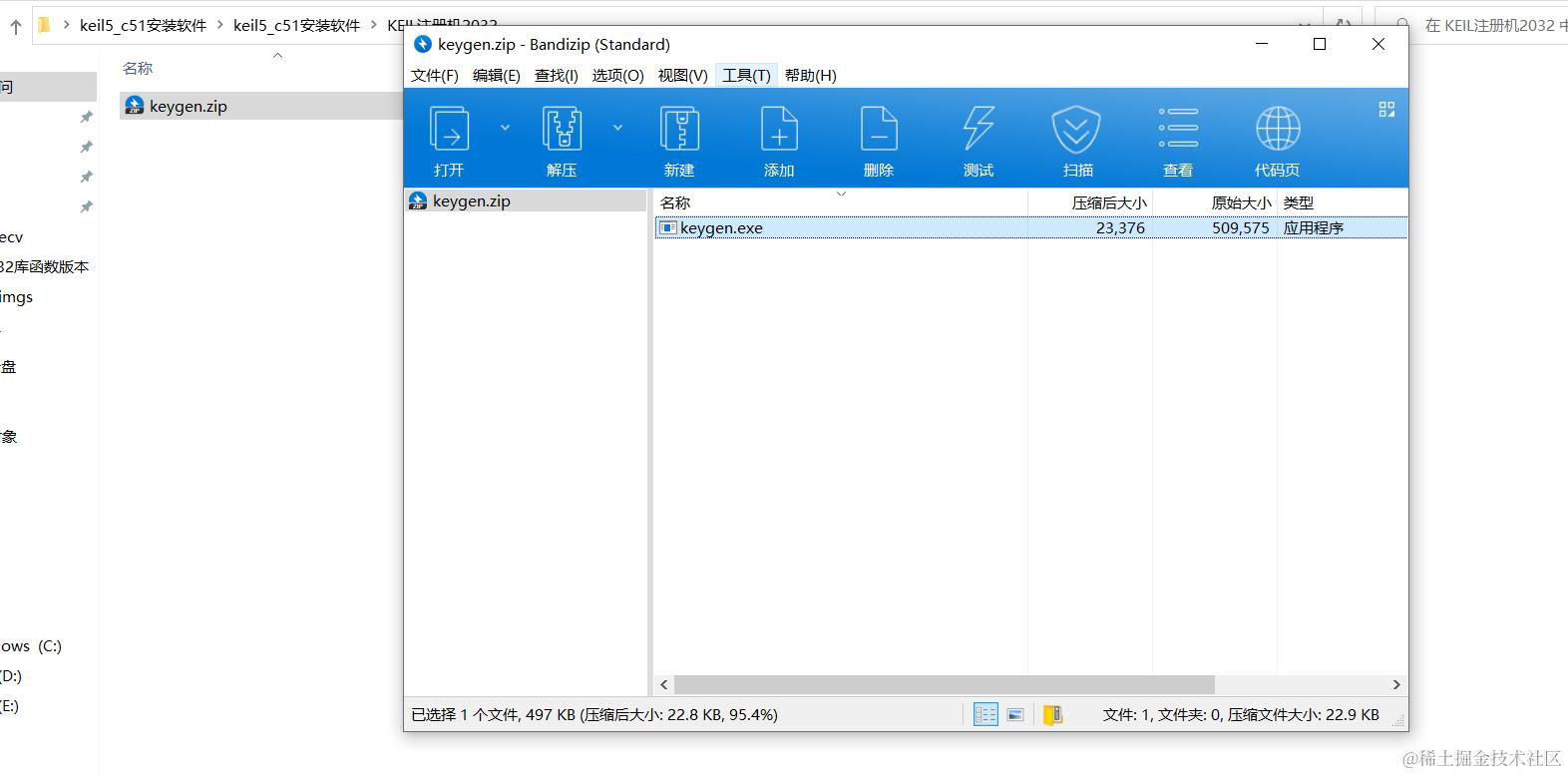

4.点击keygen.exe文件


5.粘贴复制过的CID，选择Target为ARM，点击Generate，生成激活码

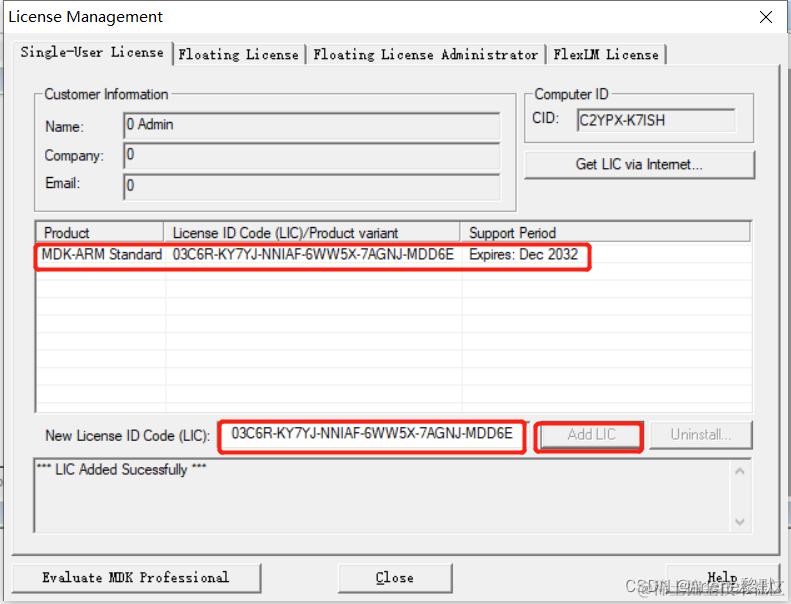

6.复制生成的激活码，粘贴在New License ID Code处，点击Add LIC，即可成功激活mdk，同时会显示mdk的使用期限


STM32芯片包的安装

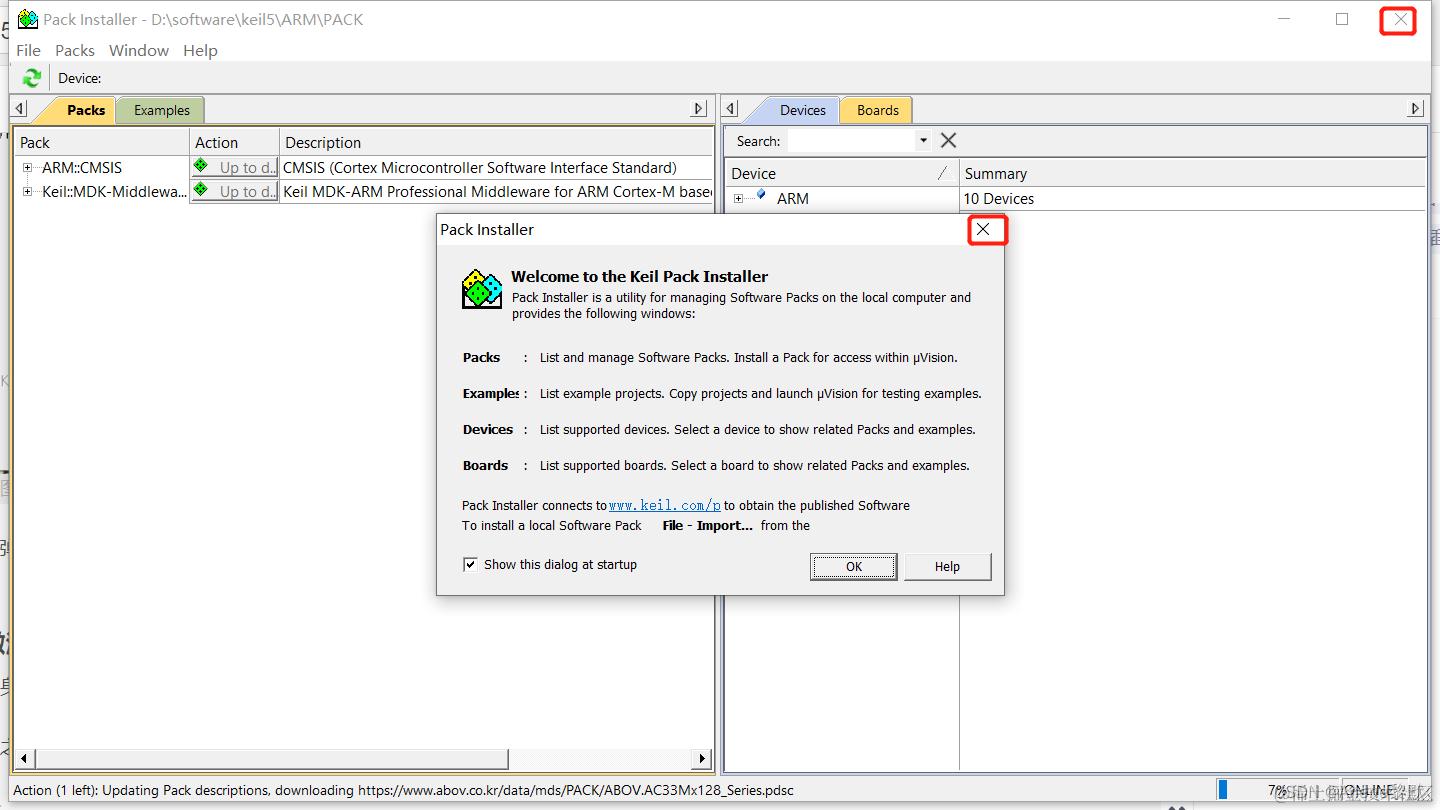

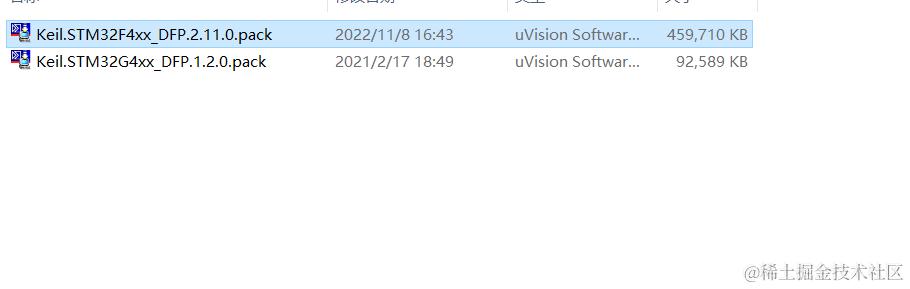

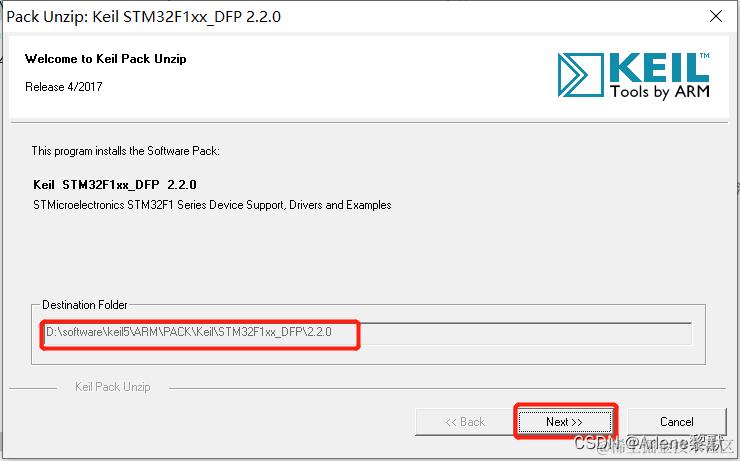

1.中点击文件Keil.STM32F4xx_DFP.2.11.0.pack image.png

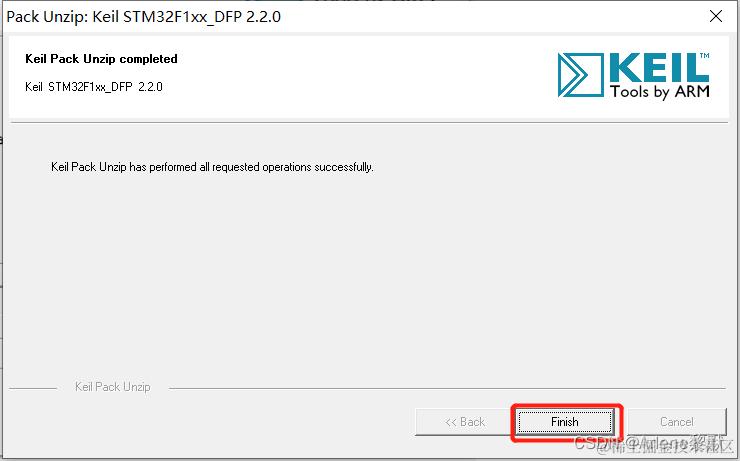

2.一直点击Next 进行安装，安装完成后，点击Finish



c51单片机的安装

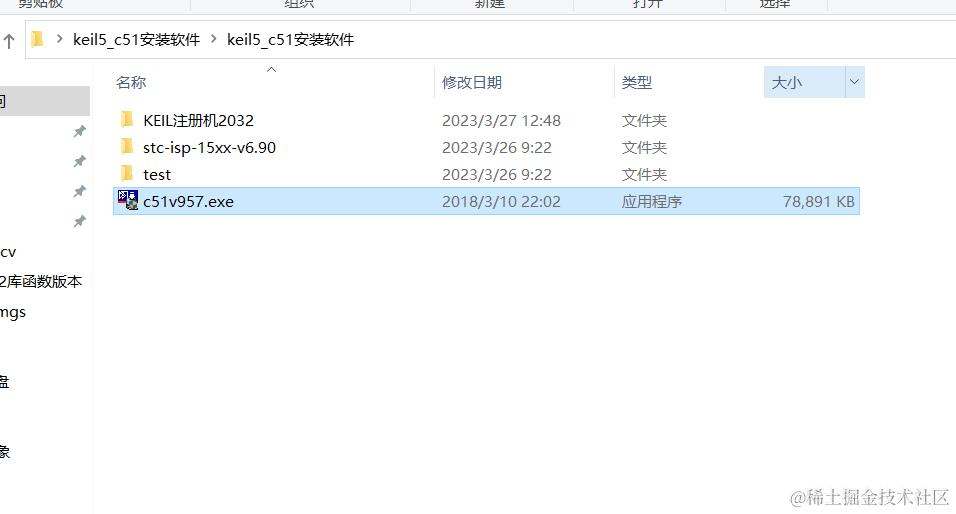

1.点击c51v957.exe文件


2.运行c51v957.exe，点击Next继续进行安装 image.png

3.勾选I Agree ，点击Next

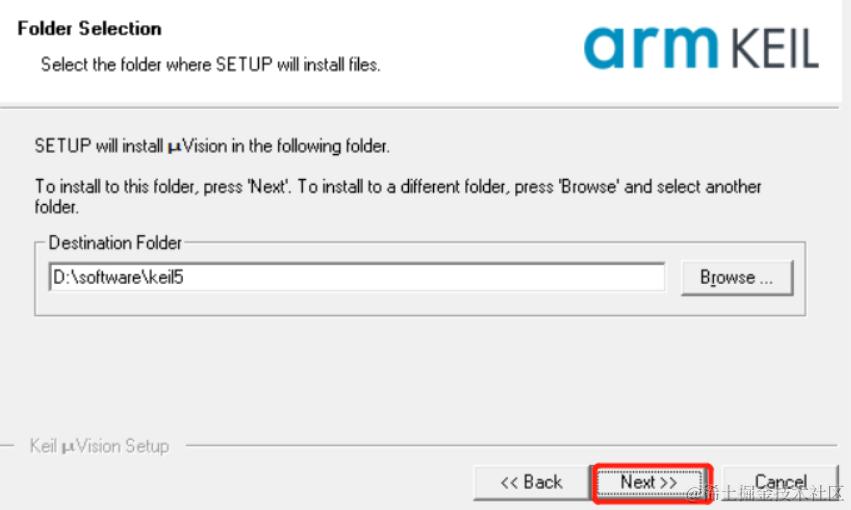

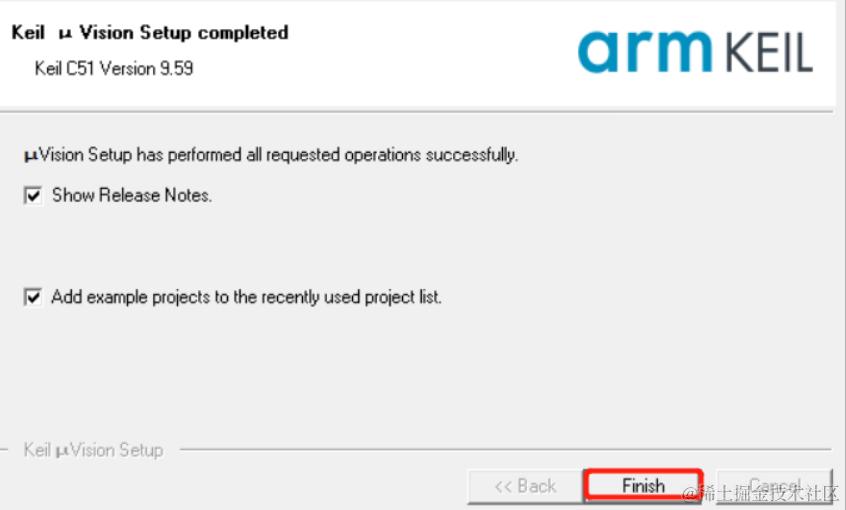

4.在弹出的窗口中自定义安装目录路径，点击Next继续安装，安装结束后点击Finish image.png


c51单片机的激活

激活C51步骤与激活mdk步骤相同：

1.以管理员身份运行桌面上的keil5软件（一定要以管理员身份运行）


2.软件打开之后依次点击File—License Management


3.复制CID


4.点击keygen.exe文件


5.粘贴复制过的CID，选择Target为ARM，点击Generate，生成激活码


6.复制生成的激活码，粘贴在New License ID Code处，点击Add LIC，即可成功激活mdk，同时会显示mdk的使用期限


STM32相关驱动的安装

安装STLink驱动

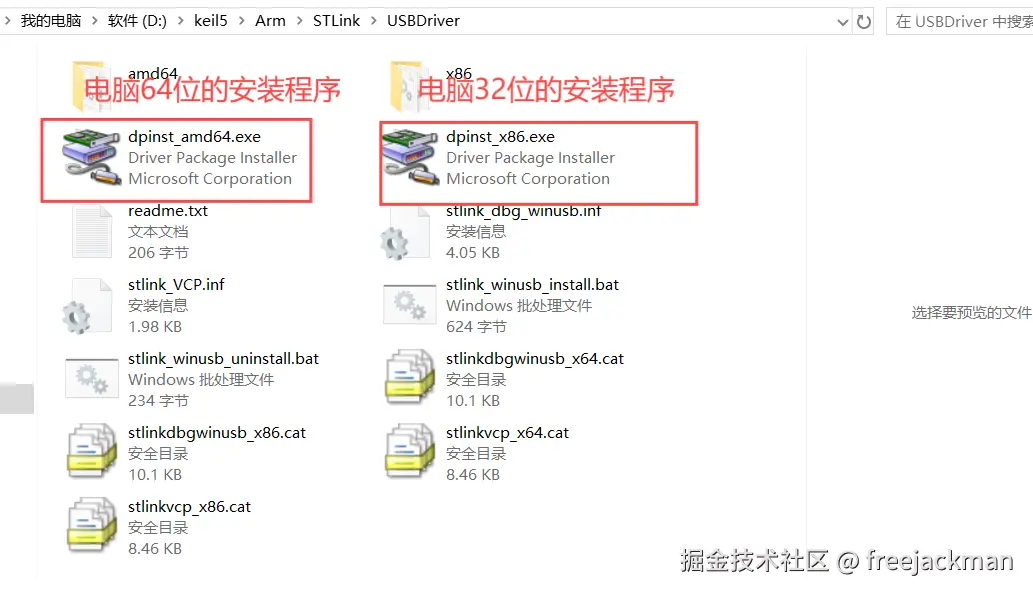

STLink驱动的安装程序是kile5软件自带的,我们只需要在keil5的安装目录下找到即可。我的keil5软件安装目录在D盘的keil5下(D:\keil5\Arm\STLink\USBDriver),如下图:


安装JLink的驱动

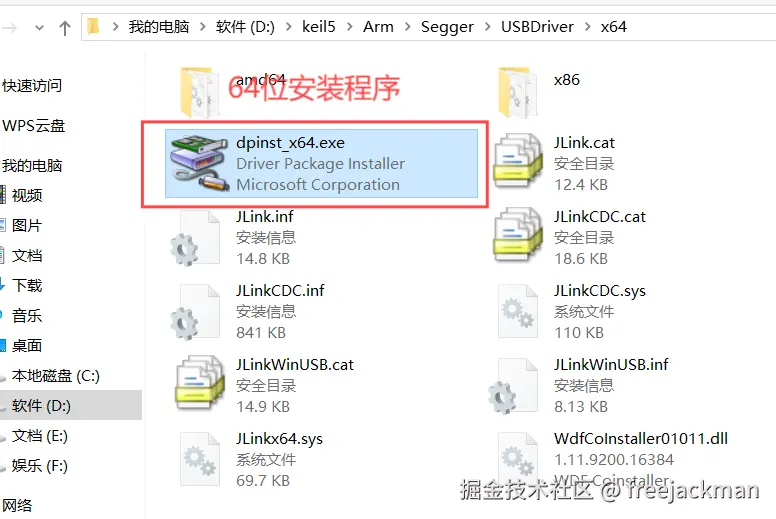

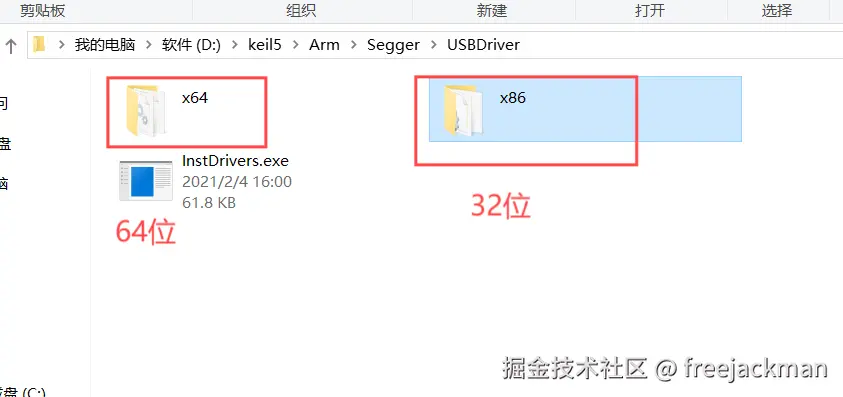

JLink的驱动同样是自带的在安装目录下找到即可,如下图:

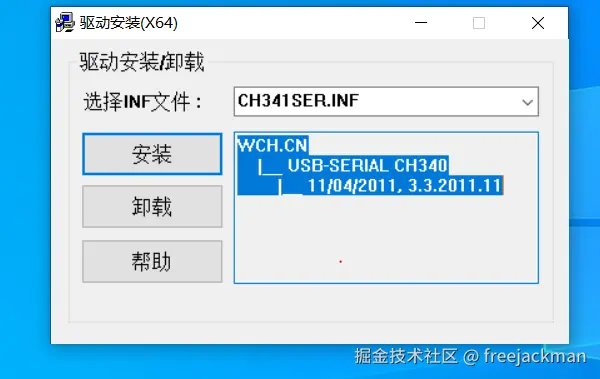

USB转串口

在资料当中选择USB转串口,点击安装程序


Keil5软件的基本使用

下载固件库

根据你所使用的单片机型号来下载你所需要的固件库,我使用的是STM32F4xx,所以我使用的是F4的固件库。

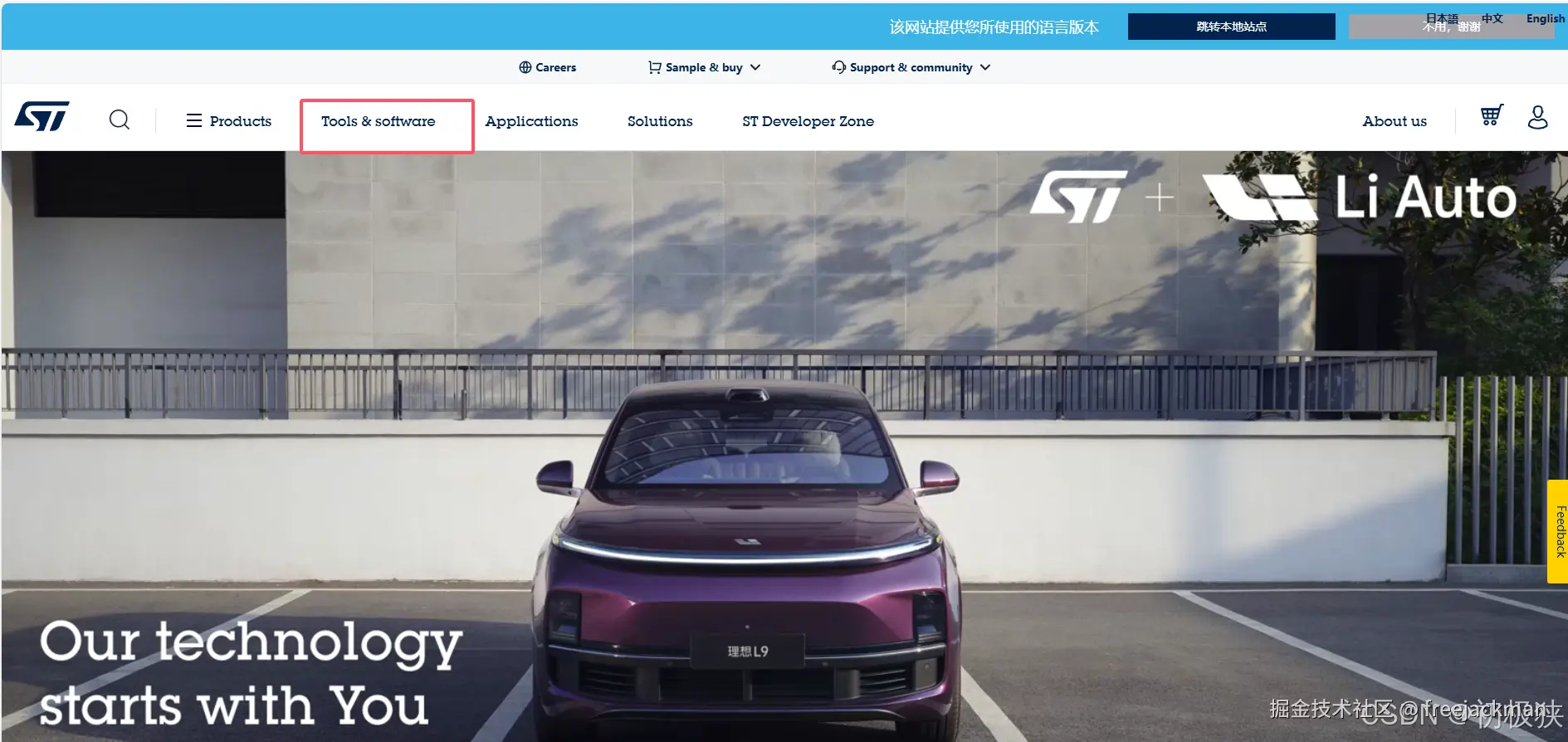

1、stm32F407的固件库可以到官网去下载，st.com/content/st_…，点击Tools & software

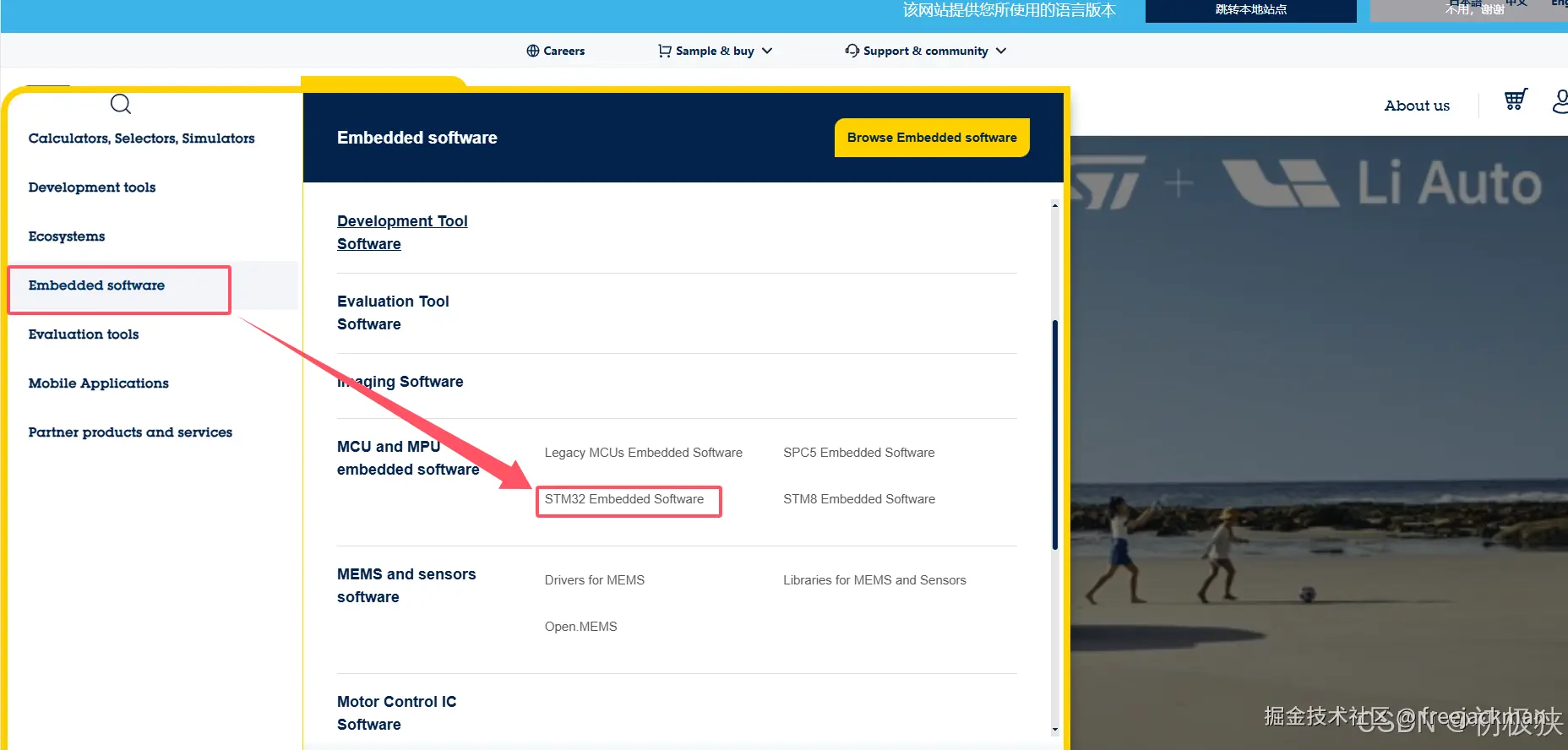

image.png 2、选择Embedded  software，然后下滑找到箭头所指的方框，点进去

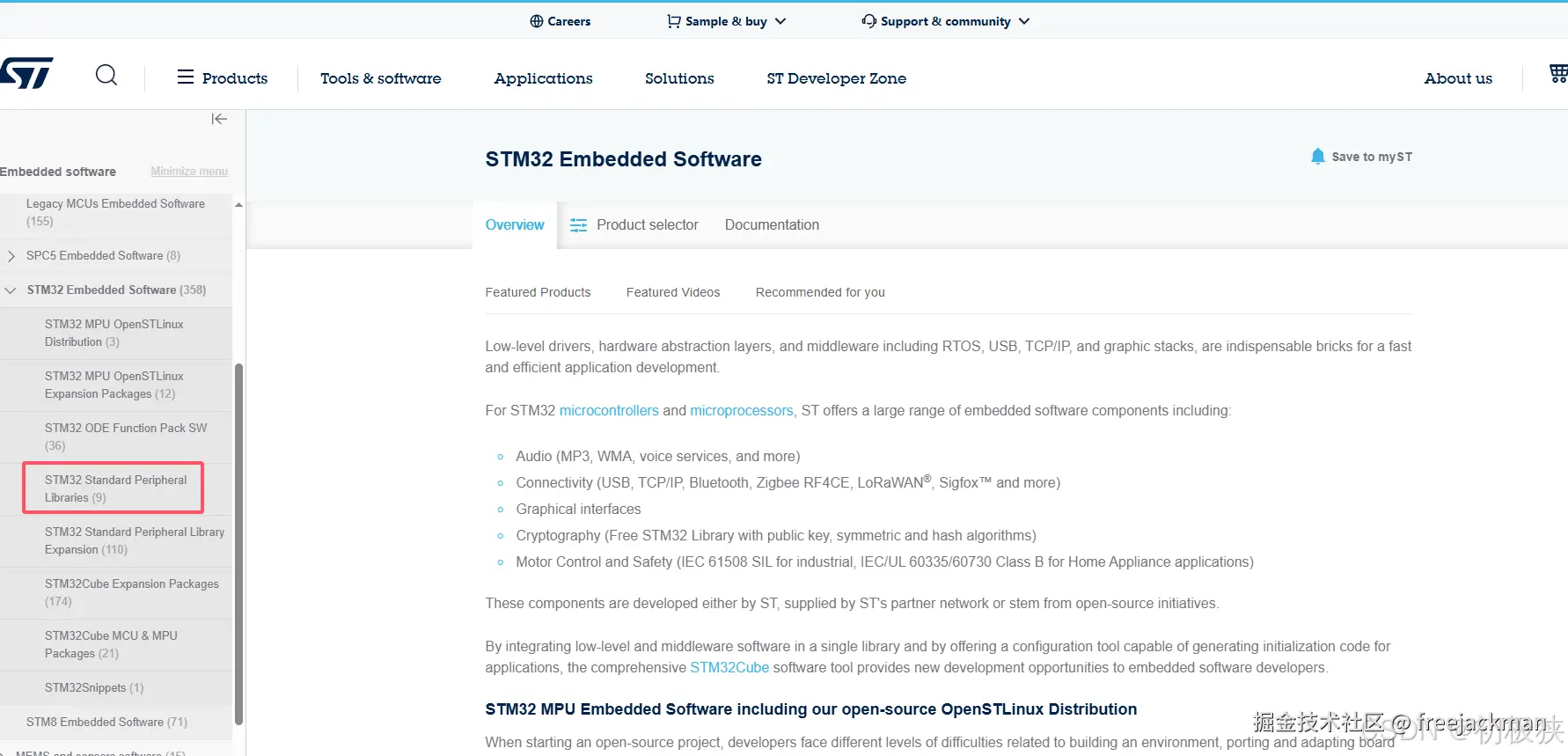

3、选择STM32  Standard  Peripheral  Libararies

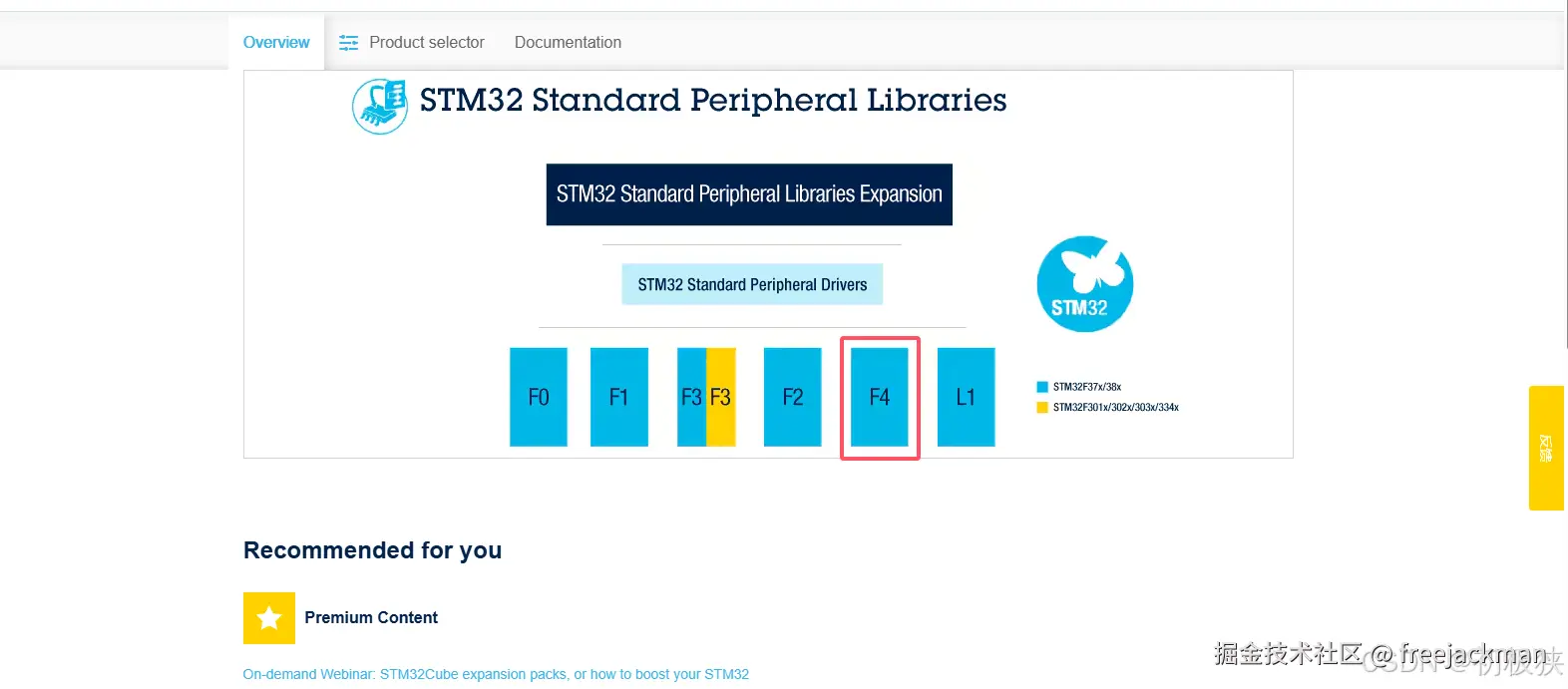

4、然后点击图中的F4，要找其他型号自行点击

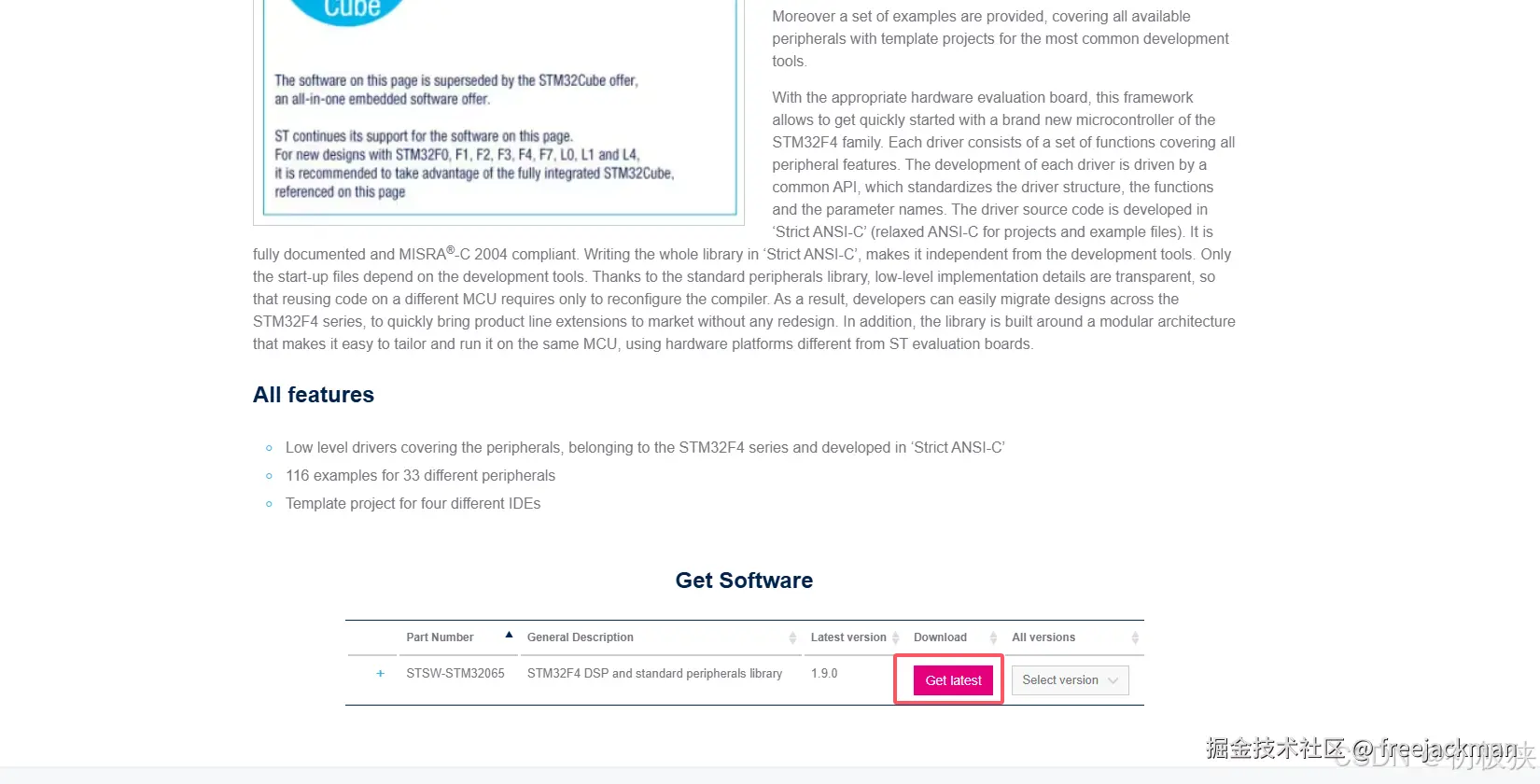

image.png 5、下滑到底部就可以看到固件库了，点击Get latest，旁边可以选择以前的版本，按照自己的需求来

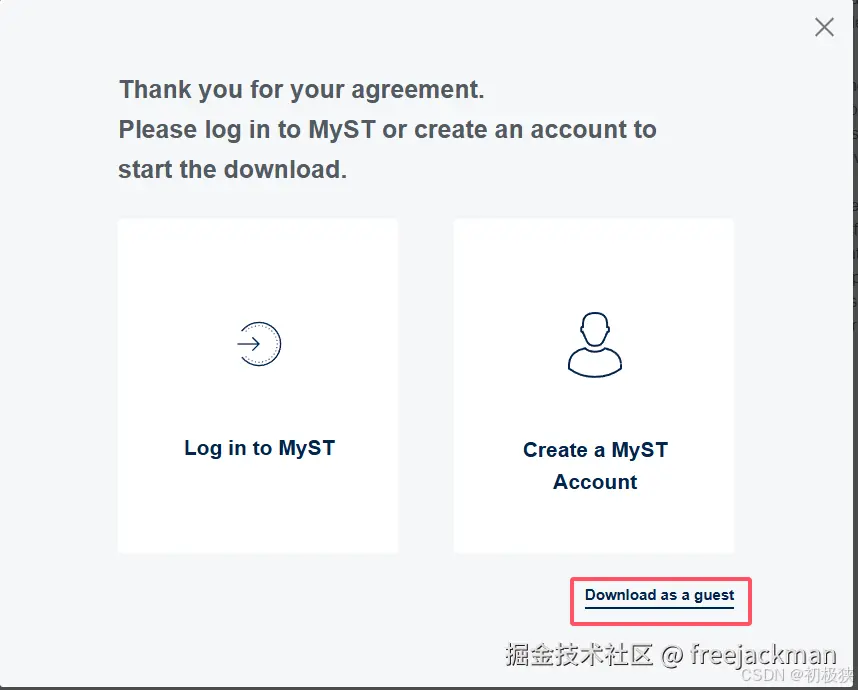

image.png 6、然后它会让你选择一个身份登录，选择游客登陆就行

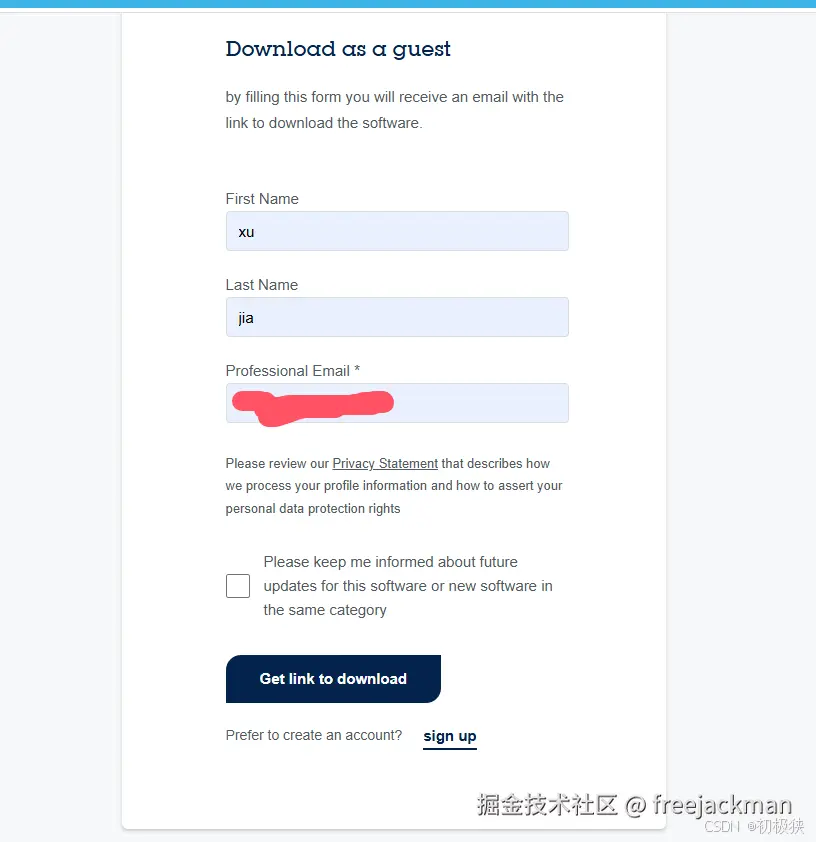

image.png 7、然后需要我们填写一些信息，要确保邮箱正确（它会发一个链接过来，让你确认），然后点击Get link to download，点击后会等一会，出现发送邮件成功的提示，点击ok即可

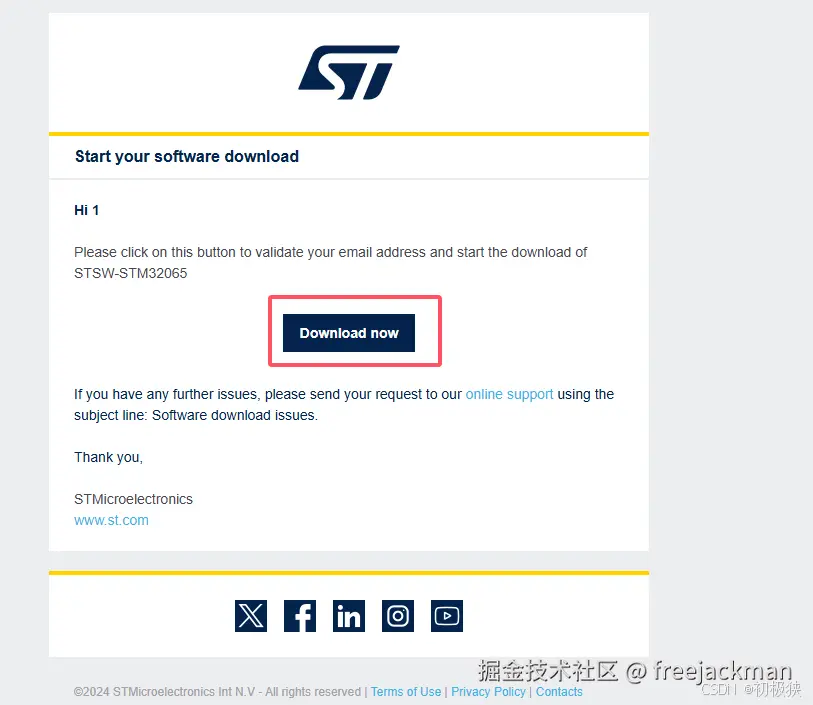

8、然后在当前浏览器打开官方发来的邮件，点击download now，跳转到那个网页等待一会它就会自行下载我们需要的固件库了。

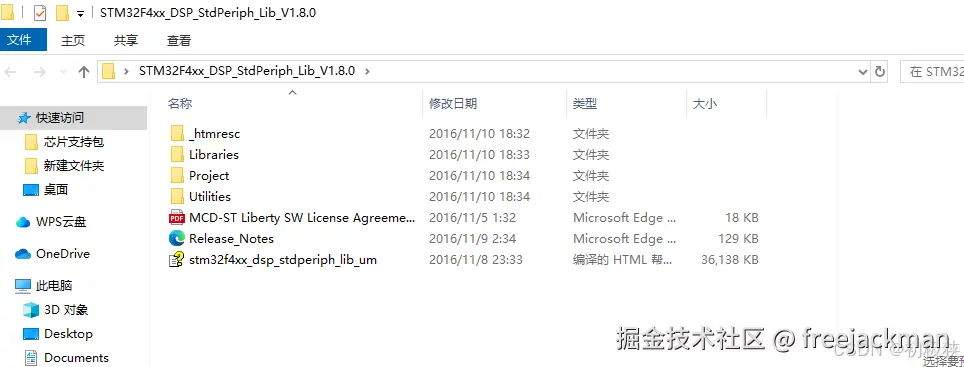

9、解压出来的固件库包目录如下：


keil5新建工程

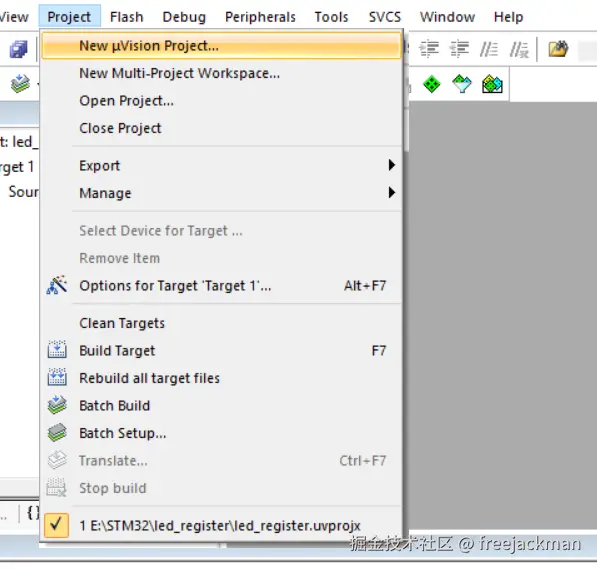

  1. 选择project,点击 new project

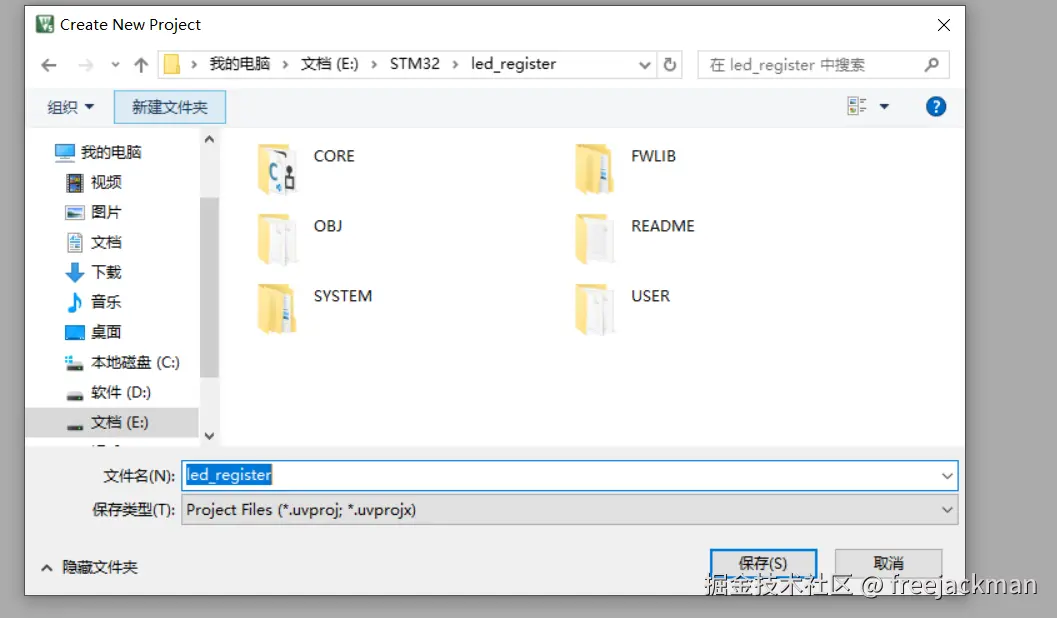

  1. 选择工程存放地址,并为工程命名

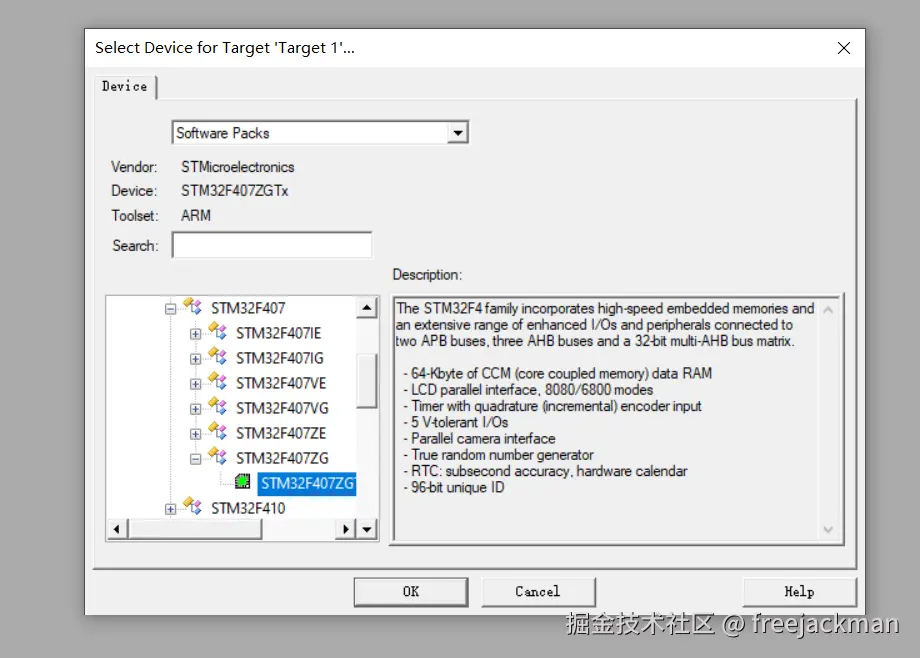

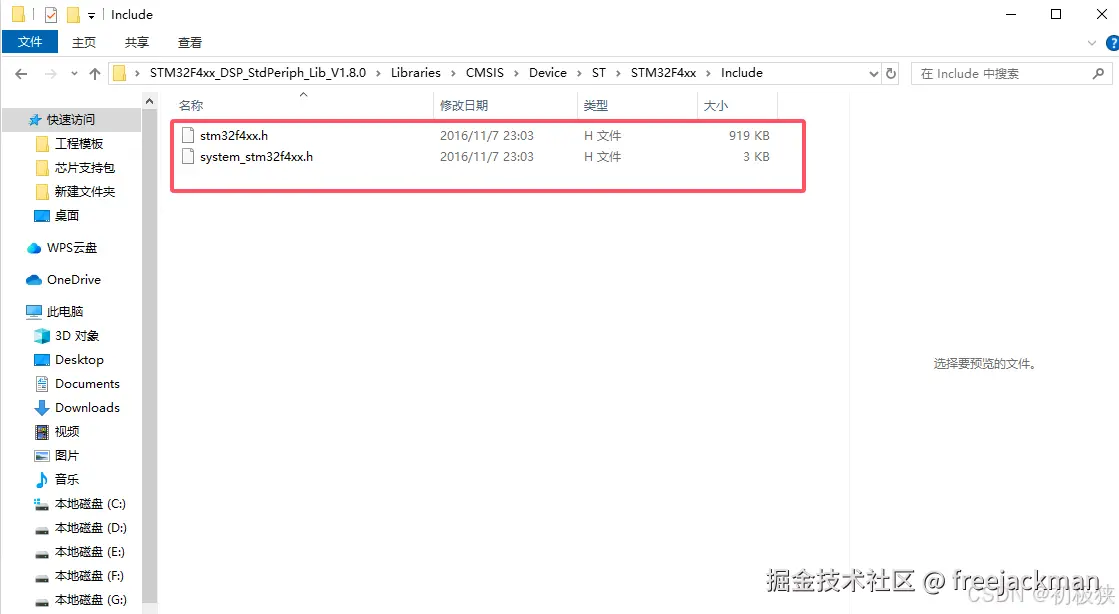

  1. 选择单片机芯片型号: 捕获56.PNG 4.现在我们开始向工程文件夹移植固件库的依赖文件，首先移植工程里User文件夹里的内容，打开我们下载好的固件库，找到这个路径STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Include再把里面的两个文件都复制到User文件夹里

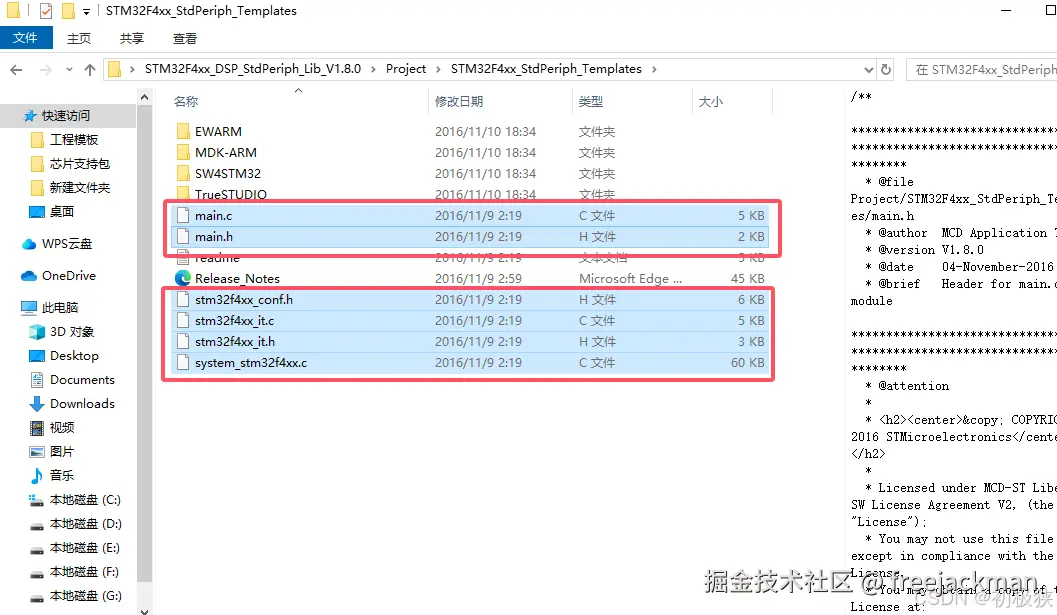

5.然后再去这个路径STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Project\STM32F4xx_StdPeriph_Templates将红框中的文件复制到User文件夹下

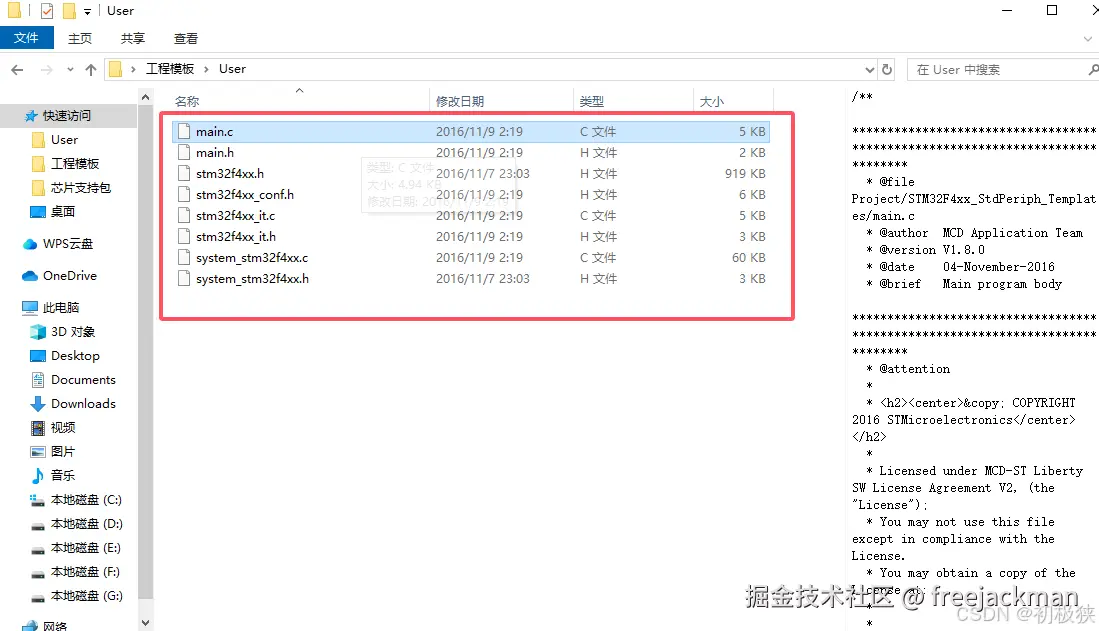

6.复制完成后User文件夹的内容如图所示，总共8个，图标可能会和大家的不一致，因为我没有用编辑器打开过.c文件和.h文件,不过问题不大

image.png 7. 然后向Core文件夹移植固件库文件，找到固件库的对应路径

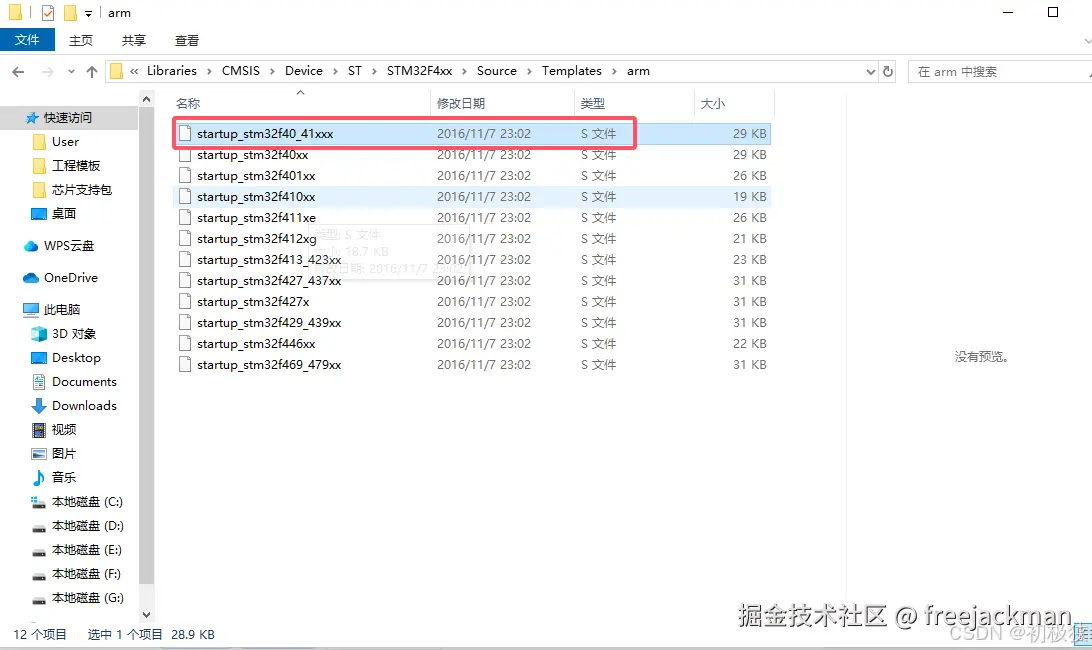

STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm复制红框中的文件到Core文件夹下

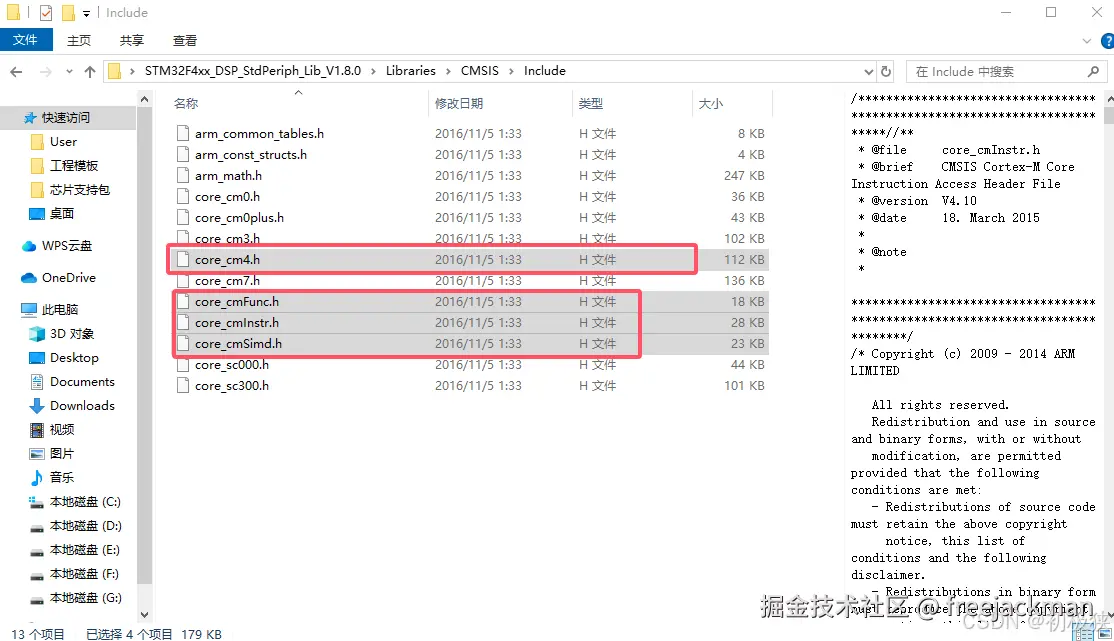

image.png 找到对应文件路径 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Include

8.将红框中的文件复制到Core文件中，不过图中的core_cmSimd.h文件在一些低版本的固件库文件中被命名为core_cm4_simd.h,大家注意区分

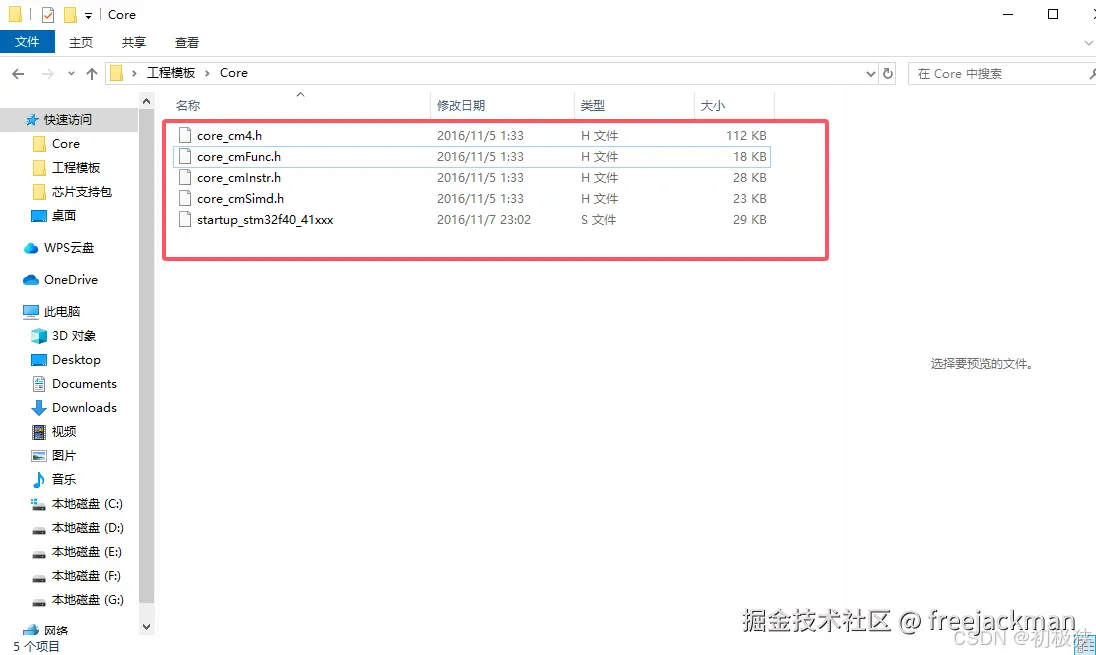

image.png 移植后Core文件夹应该有以下文件

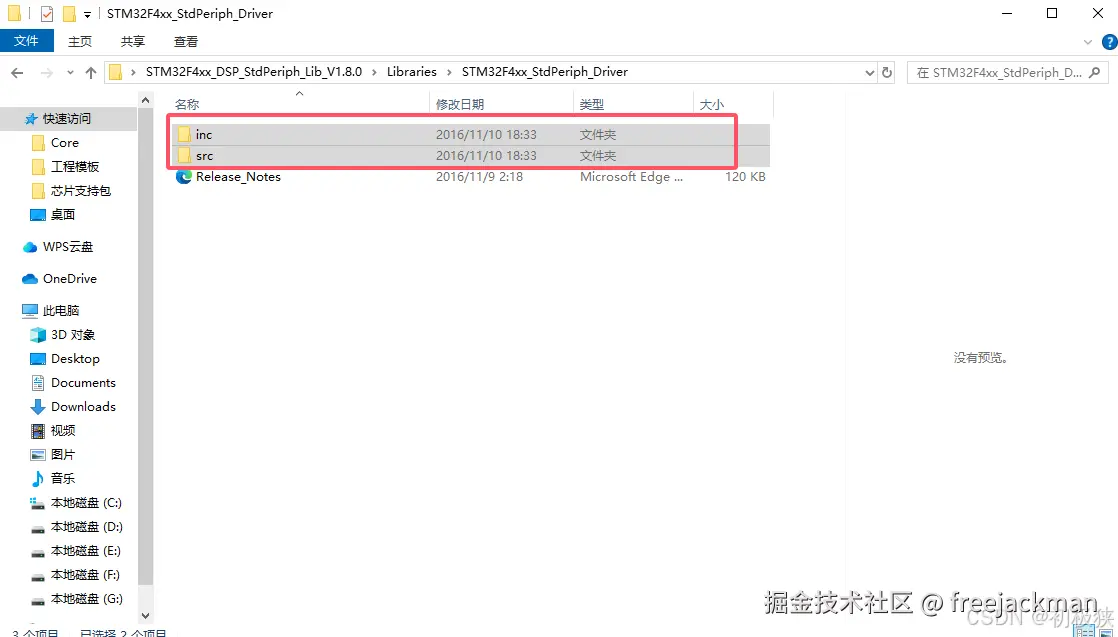

image.png 9.移植Library文件夹里的文件，找到固件库的对应路径 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\STM32F4xx_StdPeriph_Driver 把图中的inc和src文件夹直接复制到Library文件夹中

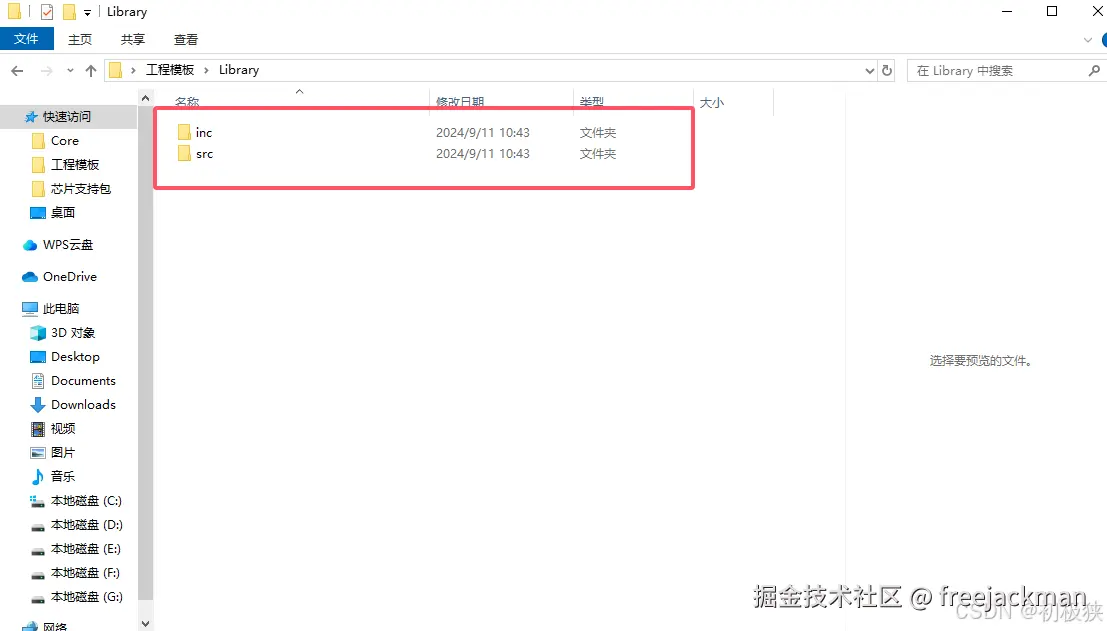

image.png 复制后的Library文件夹长这样

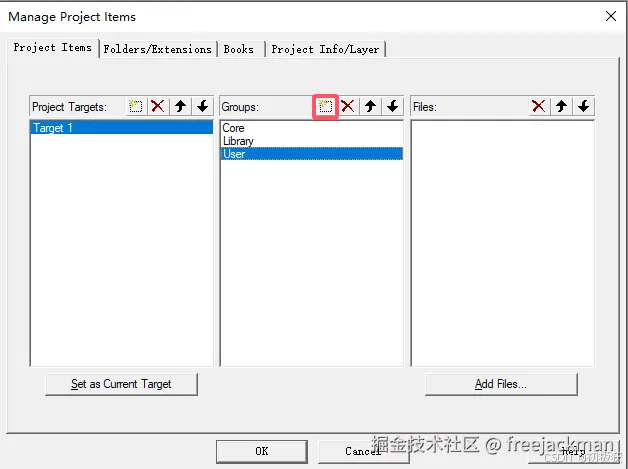

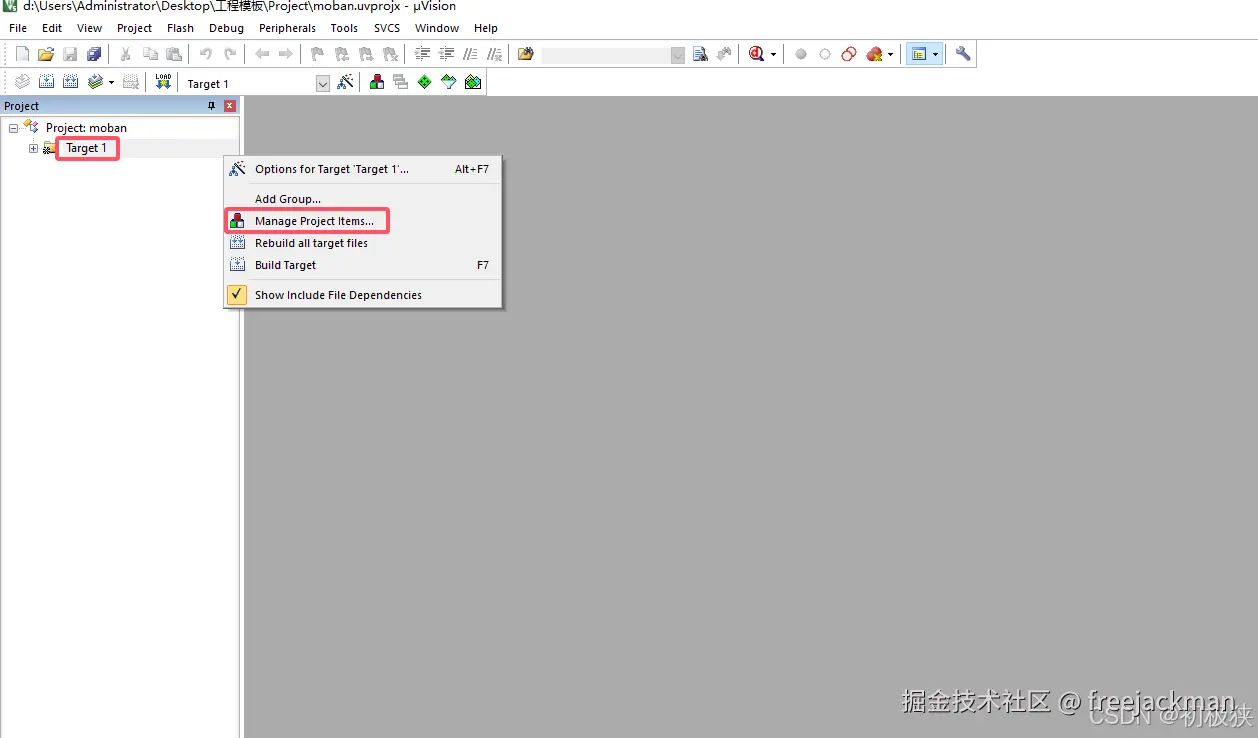

10、现在我们开始向keil软件里添加文件，右击Target1，然后点击Manage Project  Items...

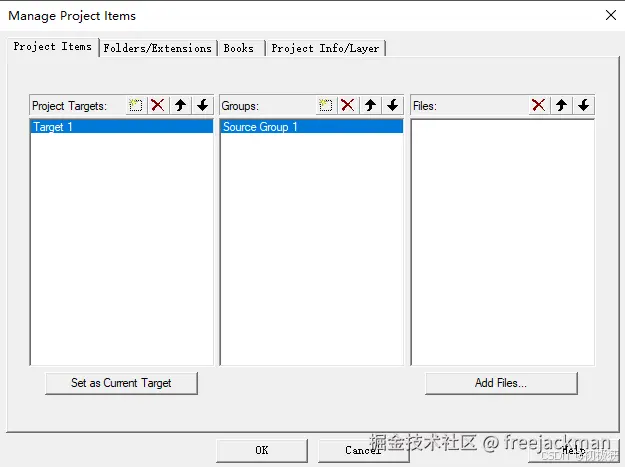

image.png 出现如下界面：

image.png 然后点击红框中的按钮添加Group，添加了三个group，都是我们需要的 image.png

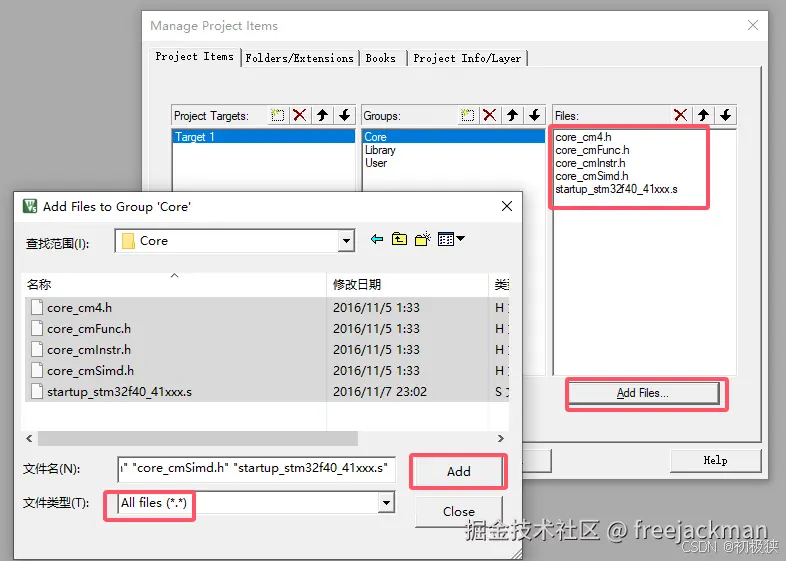

然后选择Core，点击Add Files添加文件，找到我们工程文件里的Core文件夹，显示的文件类型默认是.c,刚出来是没有任何文件的，因为它只显示.c文件，我们手动更改为All Files,然后选中全部文件，点击Add添加文件，添加成功后就会显示到对应界面，添加完成后点close或叉掉都可以

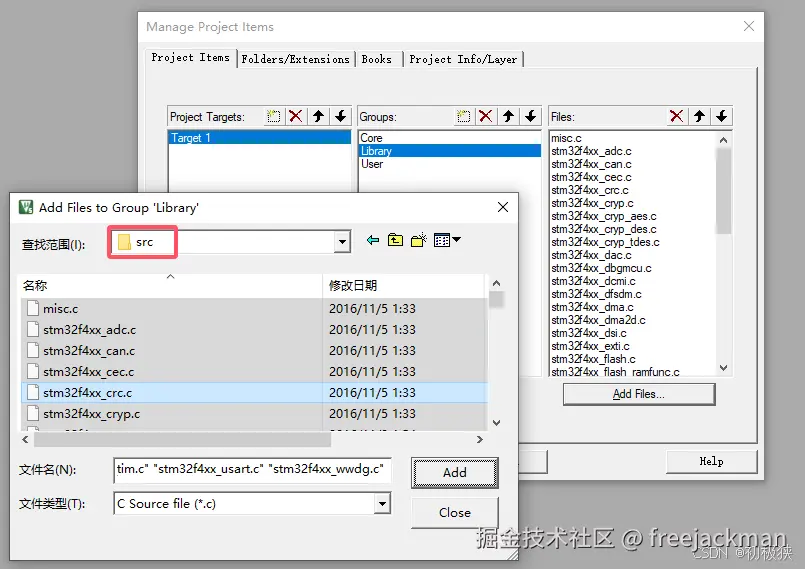

选择Library，跟刚才一样的操作，找到Library文件下的src文件夹，将全部文件添加进去，添加完成后点击close或者叉掉

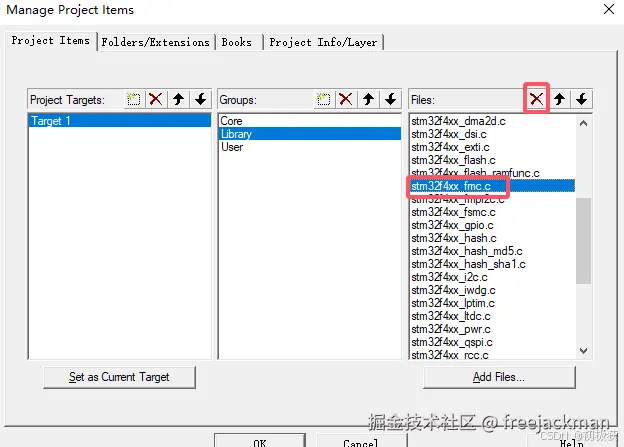

image.png 注意，我们需要把Library里面的stm32f4xx_fmc.c文件删掉，点击那个红叉就可以删除，不删掉会报错。

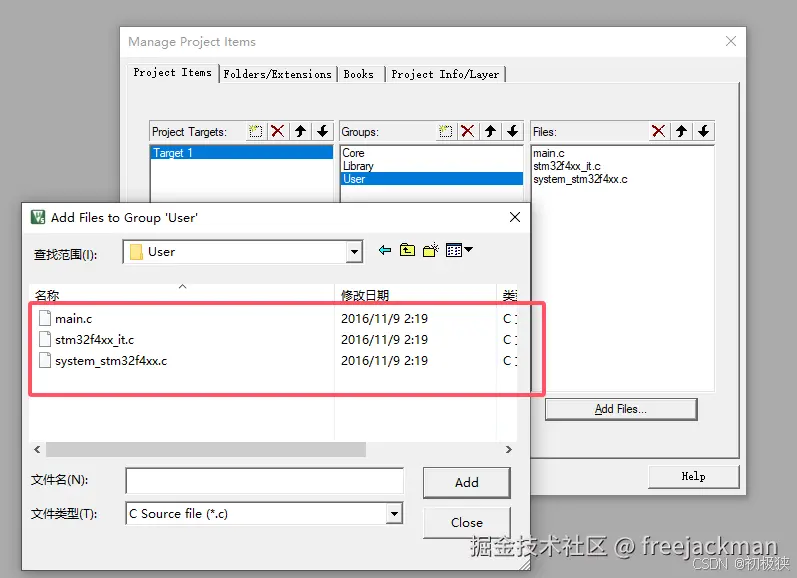

image.png 选择user，操作同上，找到工程文件夹里的user文件夹，选择三个.c文件进行添加，其他文件就不添加了（加了不好看，实在想加也可以），后续会设置它们的寻找路径，添加完成后点击close或叉掉


11.现在我们要设置头文件路径和添加全局宏定义标识

一路点过去

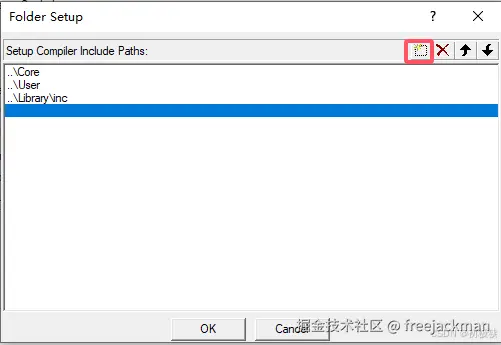

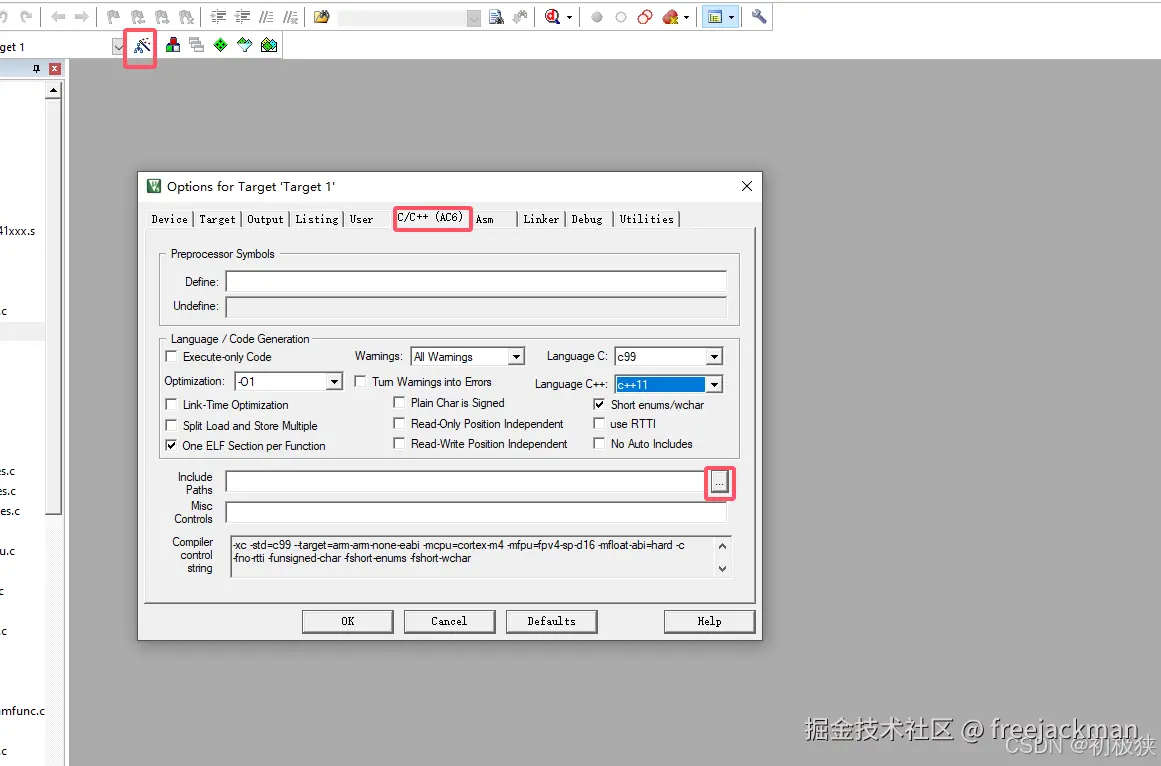

image.png 然后点击这个框框，添加我们的头文件路径，点击框框后会出现可编辑的一行，我们不需要自己写，最右边有三个小点，点击他就会打开文件目录，我们就找到对应目录添加就行，添加完成点击ok

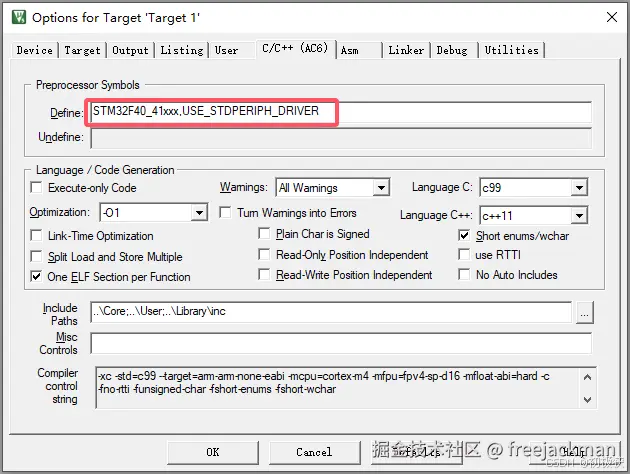

12.然后就是添加全局宏定义标识符，依旧是这个界面，在红框中添加STM32F40_41xxx,USE_STDPERIPH_DRIVER

注意别添加错了，直接复制粘贴即可，手敲容易出错

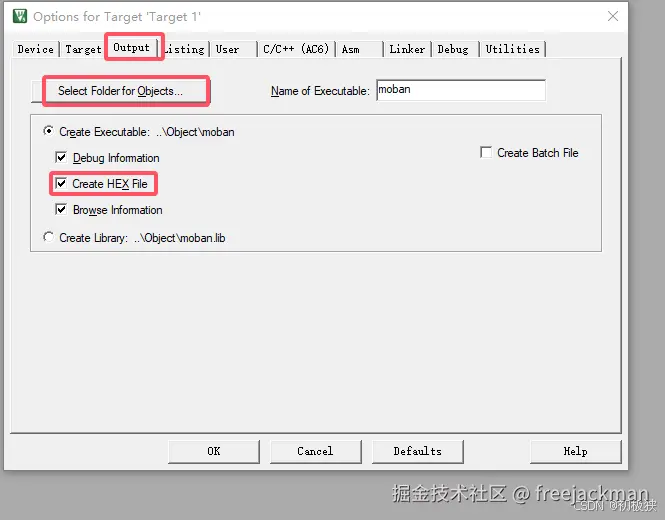

image.png 13、然后就是更改 .hex 的存放路径，选择Output，注意勾选Create HEX File，然后点击Select Folder for Objects...，选择我们创建工程时创建的Object文件夹；当然，不更改HEX文件的输出路径也可以，并不影响什么，只是更改后更容易找到这个文件，以后要用的时候方便找，但是勾选Create HEX File选项是必须的。

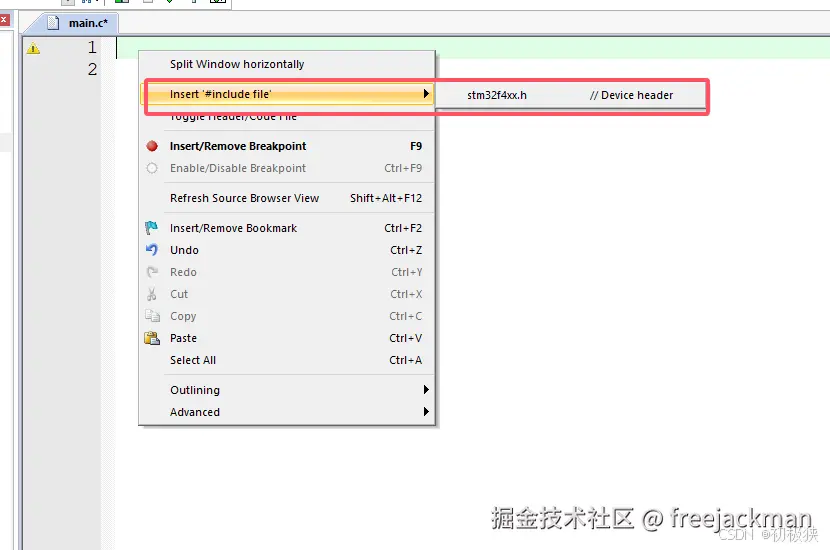

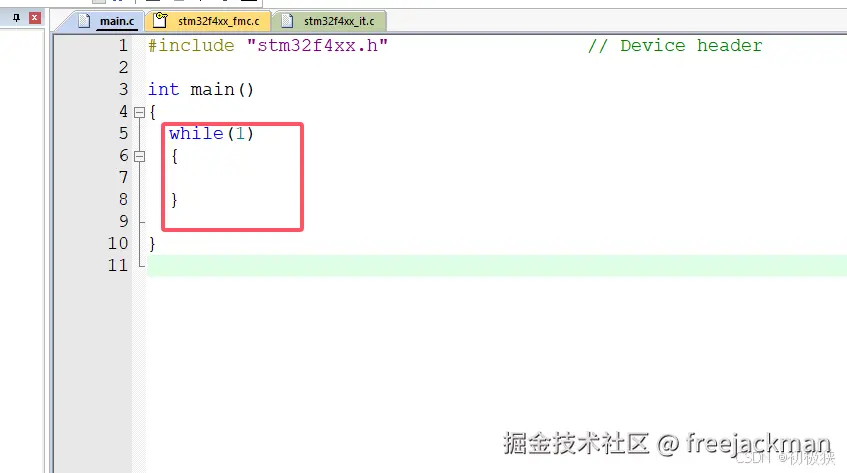

image.png 14、然后就是更改main.c的内容，main.c文件在User下，直接将原来的内容全部删掉，我们自己写一个简单的模板，在文本编辑框中右击选择插入头文件 image.png 然后添加函数体就行，我们的单片机程序就运行在while循环中

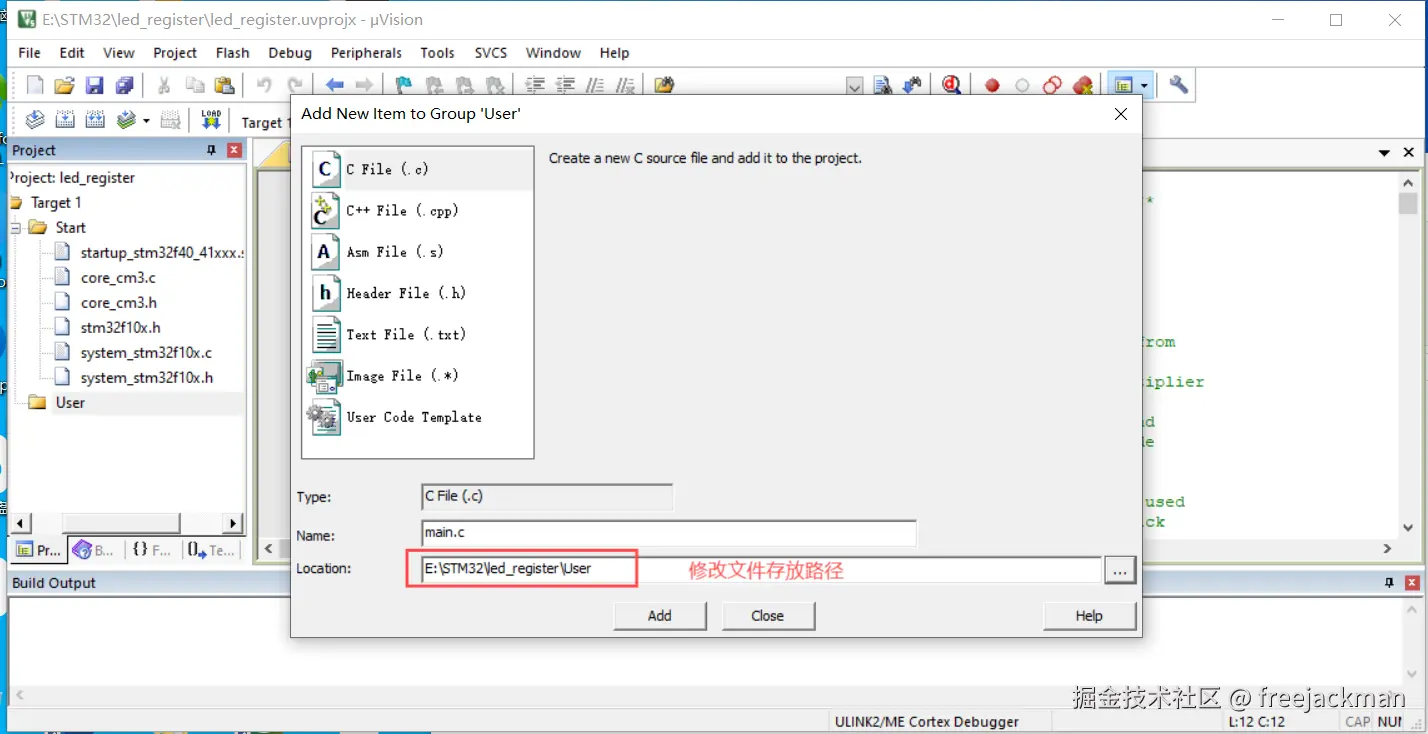

  1. 创建新文件

捕获71.PNG 至此,一个工程的基本创建就结束了,后面要添加如main.c等文件时,记得同样要为其添加相应路径。

还有一种更快的建工程方式，那就是采用模板空工程(常用),在网上找一个模板空工程,直接拿来用就是了。

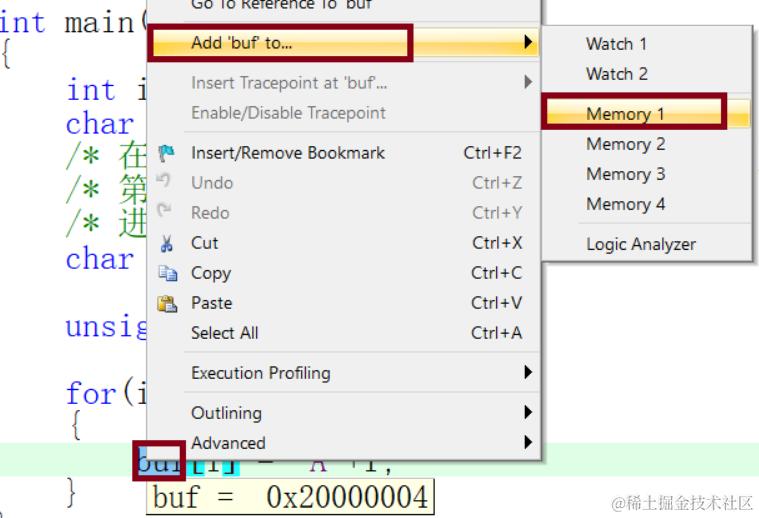

Keil5软件的调试:

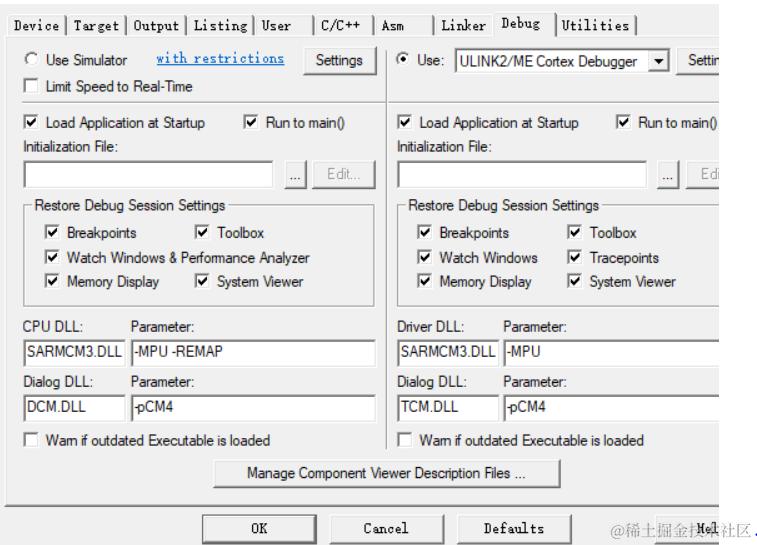

(1)点击小彩棒-->点击Debug-->选择使用的调试器(硬件调试器即仿真器)

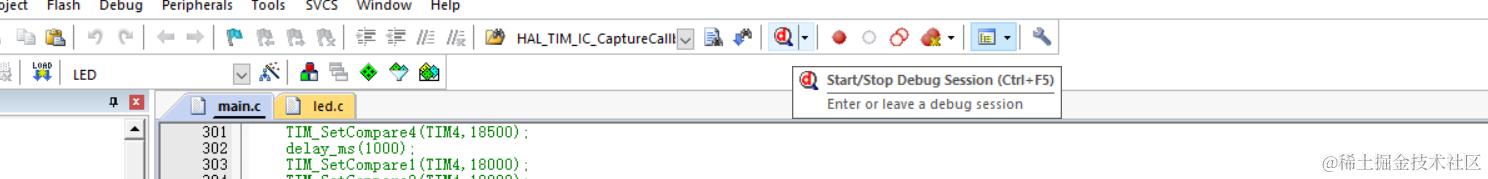

(2)点击debug进入调试窗口,首先会跳到main函数

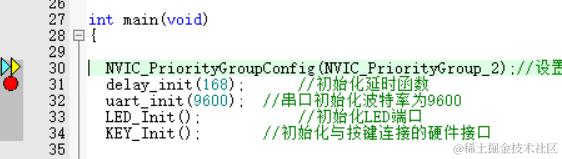

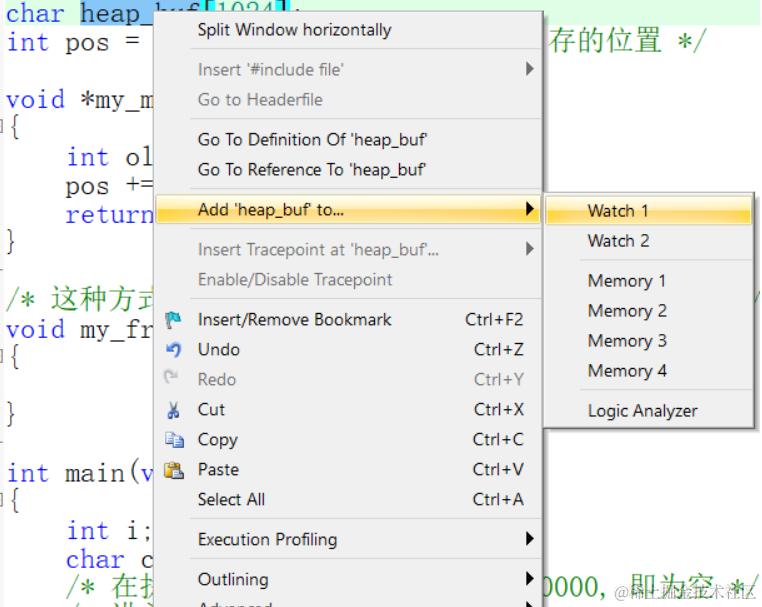

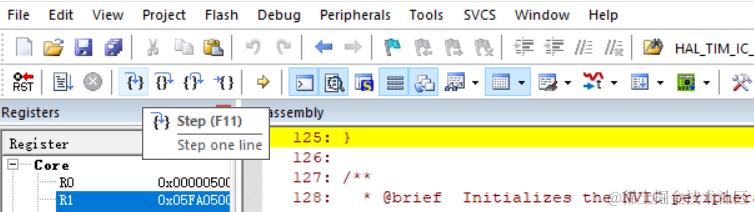

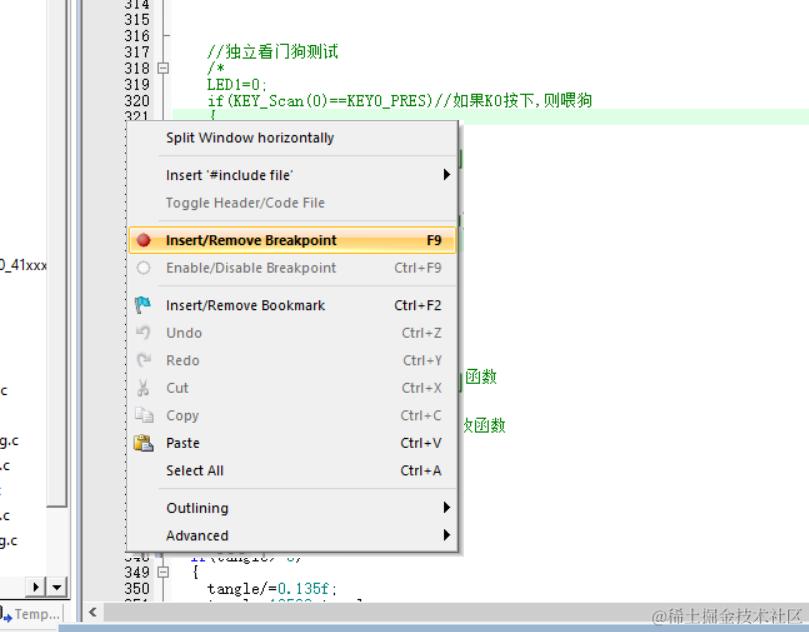

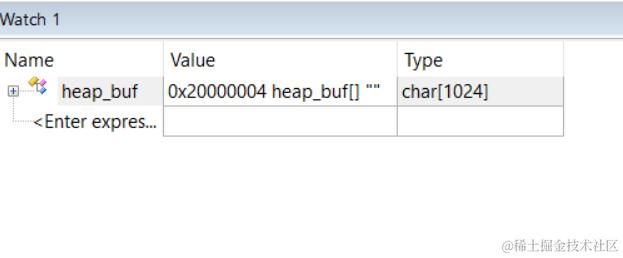

(3)可以打断点（单击左键），然后点击 run，就会执行到断点处,->{} 是执行到光标所在位置









Keil5软件的编译:

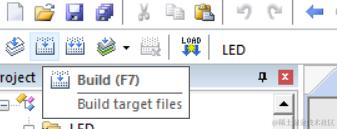

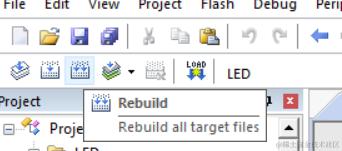

点击下图一表示编译当前文件，点击下图二表示编译工程中的所有文件



程序烧入单片机：

烧入的方式有串口烧入，usb烧入，仿真器烧入，这里介绍仿真器烧入的方式。

(1)连接好仿真器(记得给仿真器供电)

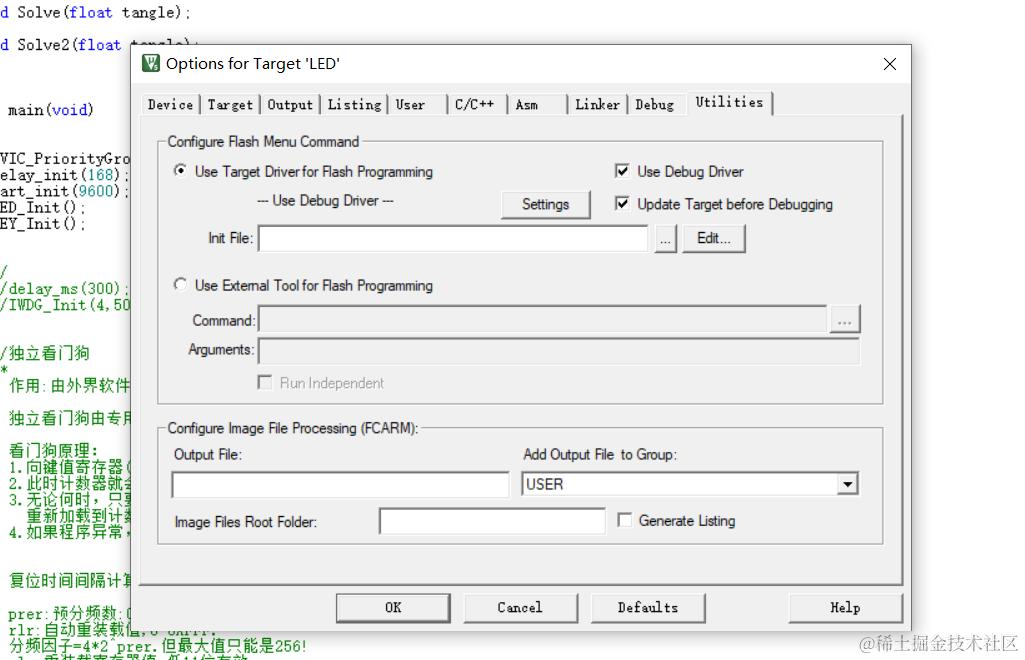

(2)点击小彩棒-->点击Utilities->将Use Debug Driver勾上


(3)将这里的硬件调试器(即仿真器)型号选对
