随着业务的发展，现在大部分的互联网的业务系统都是BS结构。也就意味着我们的业务系统要承接大量的并发连接。如何迎接大规模并发IO请求挑战？---NIO 出现了。在Java中可以通过框架来实现网络编程。

Java socket 编程 处理网络 IO

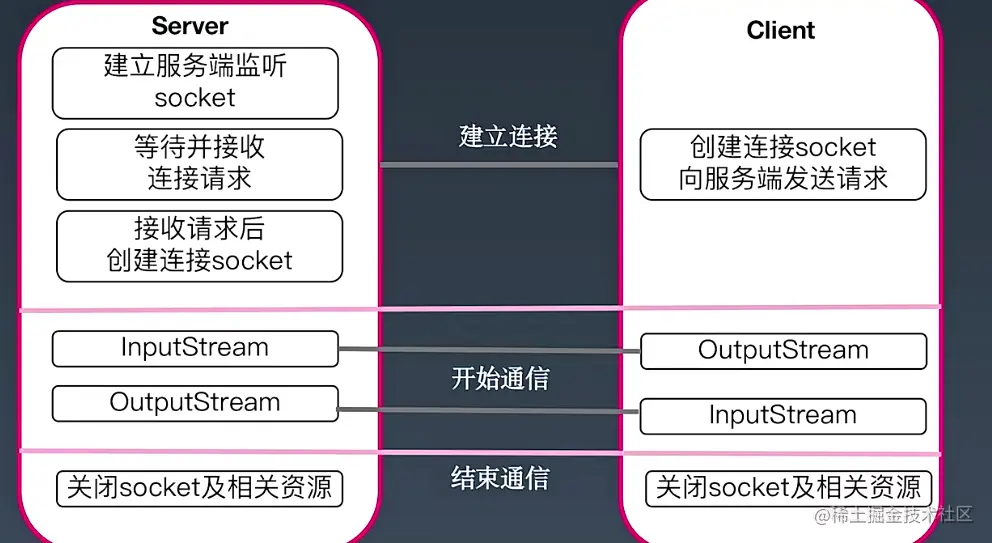

为什么服务端要接收请求？在cs 通信模型中，服务端是处在那里不动的，全世界的C端都可以发起请求连接server端然后与server端进行通信。

建立连接 ： 三次握手

全双工通信：client 可以通过outputstream 将自己的数据写入 server 端中的 inputstream 中。server端拿到数据后处理请求。server端也可以将数据通过outputstream 传入到 client 中的 inputstream 中，client 拿到数据进行处理。 这种通信双方是对等的（server端可以给client 主动发送数据。client 也可以主动的给server端发送数据）。我们称为全双工的通信。

结束通信 ： 四次挥手。

在通信过程中，不断有数据的写入写出。server 端可能要做一些具体的业务处理，如 服务的计算、代码逻辑得执行。执行完之后结果数据打包通过socket 通信发送给我们的client端。server端总体逻辑操作分为两大类。

  • cpu 密集型/业务处理。（代码运算、对象处理、业务主流程的处理等等）。 IO 密集型操作 ：IO操作与等待/网络、磁盘、数据。（读取磁盘、访问数据库、通过网络去通信等）。

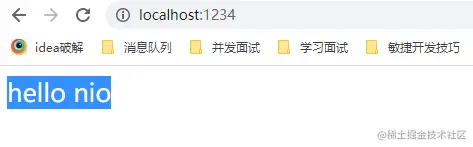

一个简单的httpserver 示例
import java.io.IOException;
import java.io.PrintWriter;
import java.net.ServerSocket;
import java.net.Socket;
import java.nio.charset.StandardCharsets;

public class HTTPServer01 {
    public static void main(String[] args) throws IOException {
        ServerSocket serverSocket = new ServerSocket(1234);
        while (true) {
            Socket socket = serverSocket.accept();
            service(socket);
        }
    }

//  处理请求
    private static void service(Socket socket)  {
        PrintWriter printWriter;
        try {
            printWriter = new PrintWriter(socket.getOutputStream(), true);
            printWriter.println("HTTP/1.1 200 ok");
            printWriter.println("content-Type:text/html;charset=utf-8");
            String body = "hello nio";
            // 一定要在报文头里显示的告诉client端，报文体大概长度是多少，如果不告诉，client 不知道在哪里结束，可能就会读取错误
            printWriter.println("content-length" + body.getBytes(StandardCharsets.UTF_8).length);
            printWriter.println();
            printWriter.write(body);
            printWriter.close();
            socket.close();
        } catch (IOException e) {
            e.printStackTrace();
        }

    }
}

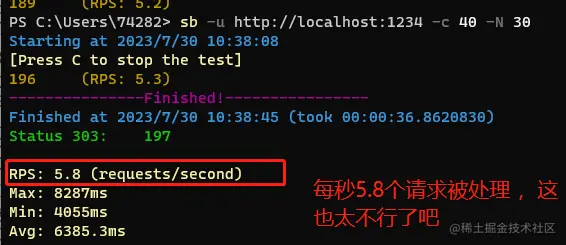

压测结果

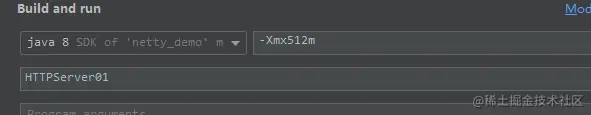

  • 设置 后续压测都基于 -Xmx512m 进行 image.png
优化

我们发现，每次必须得请求处理完成之后，才能够进行下一次处理（走这个while循环）。

    while (true) {
        Socket socket = serverSocket.accept();
        new Thread(() -> {
            service(socket);
        }).start();
    }
}


进一步优化 、 使用线程池复用线程资源。避免线程创建和销毁带来的巨额开销。
ServerSocket serverSocket = new ServerSocket(8803);
ExecutorService executorService = Executors.newFixedThreadPool(
        Runtime.getRuntime().availableProcessors() + 2
);
while (true) {
    Socket socket = serverSocket.accept();
    executorService.execute(() -> service(socket));
}


发的IO密集型网络处理应用程序分析

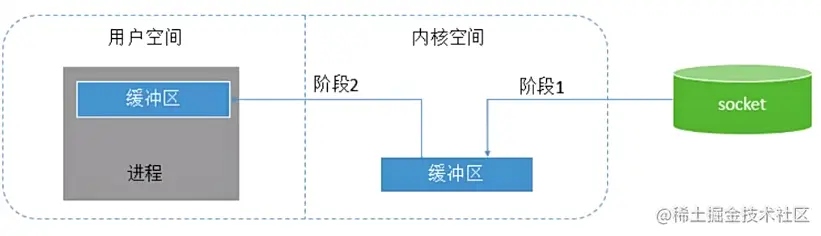

首先：对一个高并发的io密集型的网络处理的应用程序。不光面临在io等待的时间段造成浪费。另一方面，现在的系统都部署在LInux服务器上。在 Linux服务器上，我们整个内存分用户空间和内核空间用户进程运行在用户空间里。操作系统相关的东西，如网络的底层在内核空间里。真实的 socket 先通过 socket 网卡读取到内核空间， 进一步需要通过内核空间进一步复制到用户空间。我们业务程序的进程才能够读取和使用它。发数据同样也是。 数据要多一次 中间 的复制和拷贝

IO 流程进一步细分 优化高并发下的网络处理

基于流水线化的处理 ，把整个IO处理的过程拆分成很多不同的步骤。每个步骤比如说都用一个线程池进行处理。IO模型不断发展的过程，就是对IO 处理的整个过程进行细化拆分。针对每个阶段它的一些具体的特点。针对性的进行优化。这样就会产生很多不同的IO模型。

IO模型与相关概念

阻塞、非阻塞、同步、异步 差别是什么
  • 线程的处理模式
    • 阻塞 ：线程空转、不动了。
    • 非阻塞：线程不阻塞、继续可以处理。
  • 针对于通信 （一个业务调用另一个业务的时候）
    • 同步：调用业务 我就一直等着，直到另一个系统给到响应。
    • 异步：发一个请求，就不用管了。等到另一个业务通知，或者我去主动检查是否处理。

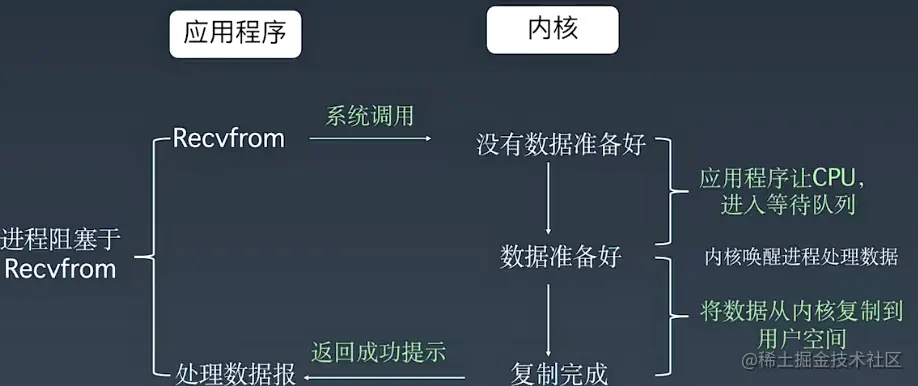

阻塞式IO 模型 BIO

一般通过while(TRUE) 循环中服务端调用accpet()方法等待客户端的连接的方式监听请求，请求一旦接到一个连接请求。就可以建立通信套接字在这个套接字上进行读写操作。此时不能在接收其他客户端请求，只能等待同当前的客户端的操作执行完成。可以通过多线程进行异步调用来优化。


不管等待多长时间，都需要内核将数据准备好。然后才把内核的数据复制到用户空间里。然后交给业务系统的进程来处理。

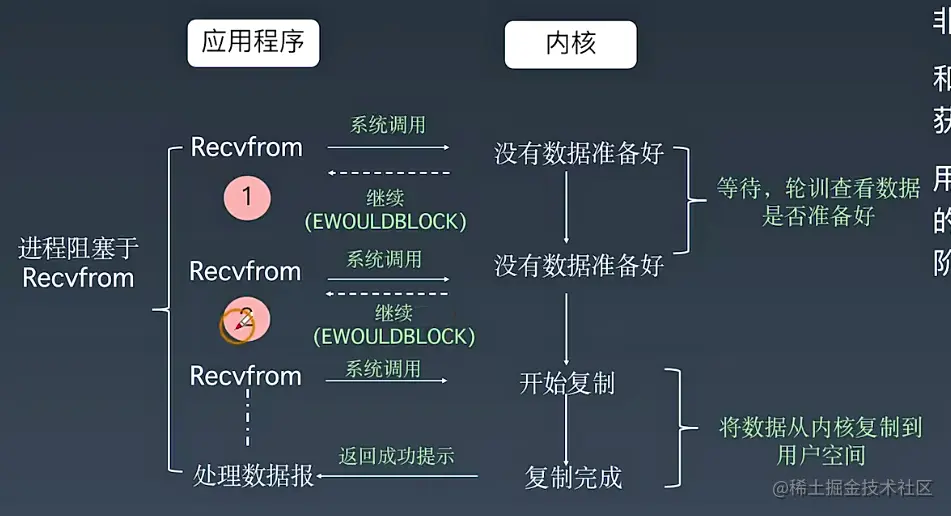

同步非阻塞IO 拆成两个大阶段

和阻塞式IO相比，内核会立即返回结果。返回后获得足够的cpu时间继续做其他事情。用户第一个阶段不是阻塞的。需要不断地询问内核数据库准备好了没。第二个阶段仍然是阻塞的。

image.png 性能远远高于 阻塞式IO

多路IO 复用 （可以抗住几万、十万、甚至百万的连接）

可以看作是 非阻塞IO的升级版。多路复用。
在单个县城里同时监控多个套接字。通过select 或 poll 轮询所有的 socket。当有个socket 有数据到达了，就通知用户进程。IO复用同非阻塞IO本质一样。利用了新的select系统调用。由进程轮询变为内核轮询。多了一个系统调用的函数开销。但是它可以支持多路IO ，这点来说 提高了效率。 image.png

  • 两阶段阻塞：先阻塞在 select/poll 上，再阻塞在 数据从内核复制到用户空间上。

使用 select/poll 实现的多路复用，并不只有优点没有缺点。我们在linux 中操作的所有东西，都是 fd（文件描述符）。每次调用select的时候都需要把当前这个select维护的一系列对象 fd ，从用户态到内核态之间来回拷贝，这个开销在fd集合很大时是是非常大的。而且，每次调用select都需要在内核遍历传进来所有fd，这个开销在 fd 很多事也会很大。select 支持的文件描述符数量也很小，默认支持1024个fd

epoll 技术的出现。 2.6 正式引入。
  • 内核和用户共享一块内存。（不再进行用户态和内核态的拷贝）
  • 通过回调函数解决遍历问题。（在fd集合里挂了一些回调函数，fd对应的socket 数据准备好了，可以直接调用回调函数）
  • fd 没有限制，可以支撑10w连接。

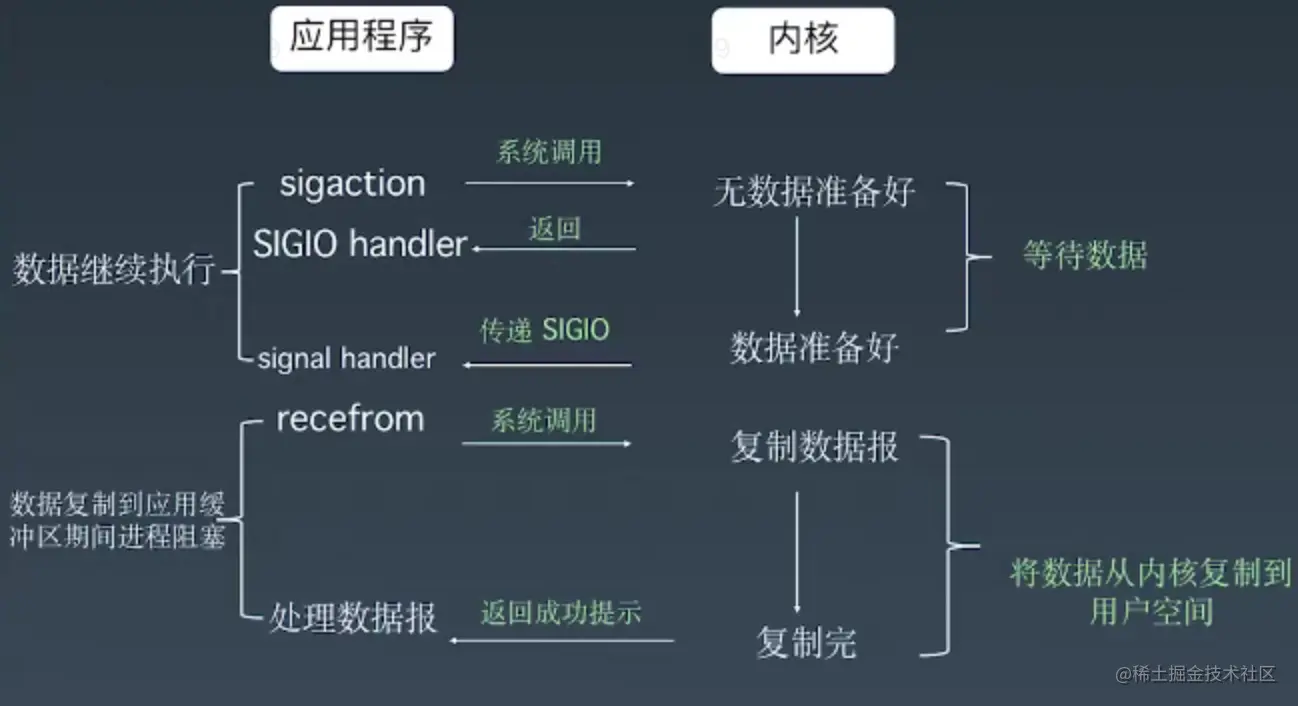

信号驱动的IO

与 NIO 最大的区别是 ， 在信号准备阶段，不需要轮询了。当用户进程需要数据的时候，向操作系统内核发送一个信号，告诉操作系统我们需要什么数据。然后用户进程就去忙别的事情了。当内核数据准备好后，操作系统内核会立马返回一个通知，通知用户进程数据准备好了。用户进程收到后，立马去调用recvfrom 去查收数据。


异步IO模型 （常用的Linux内核是不支持的）

真正实现了IO全流程的非阻塞。用户进程发出系统调用后立即返回。内核帮我们准备数据 + 从内核缓冲区复制到用户进程缓冲区。完成后通知应用程序。真正实现了异步，但是由于 操作系统的大量不支持，此款IO模型使用的较少。

生活举例 （打印店例子）

  • BIO：同步阻塞，直接排队，啥也不干，直到轮到自己使用打印机了（数据准备），才可以打印文件（数据复制）。
  • NIO（ reactor）：拿个打印号码，该干啥干啥，轮到自己使用打印机，店主（内核）通过喇叭通知，打印文件。
  • 异步IO（Proactor）：拿个号码，店主帮你干完所有事情，你再去通过号码拿。

Netty 框架

Java 技术平台上做网络应用编程的首选。常见的类库、框架很多东西都是基于Netty做封装进行实现的。如 spring5 中的 webflux 底层就是 reactor Netty 。zuul、Gateway 底层也都是Netty。只要我们写应用程序，有server端和client端、就可以用Netty。

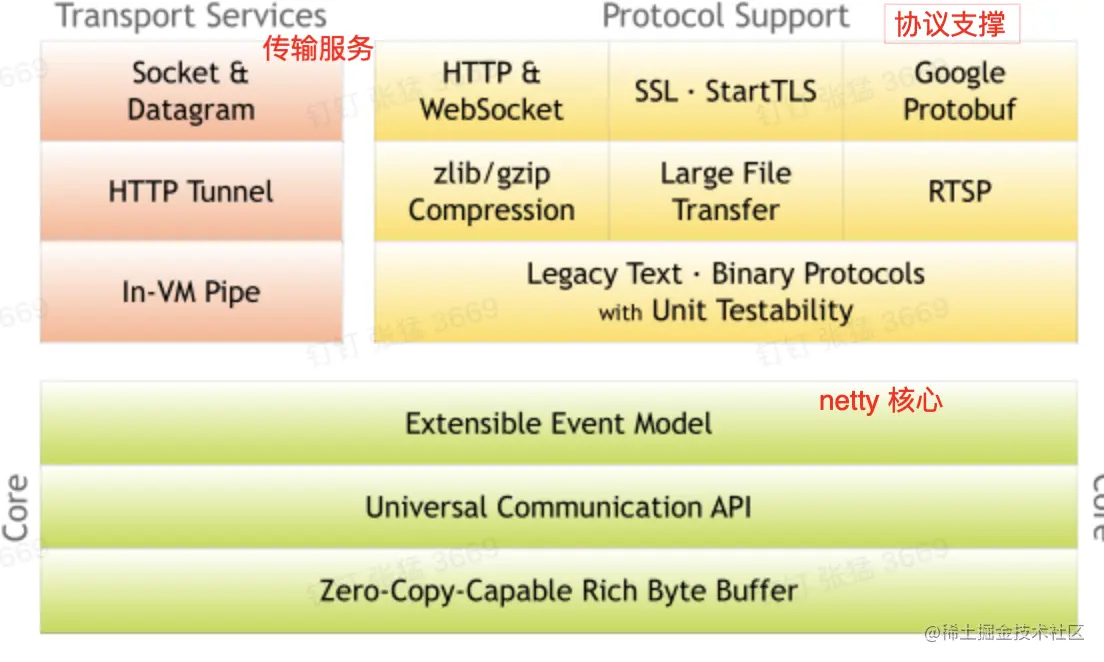

Netty 设计的三大模块

  • Netty 核心 ： 支持玩过传输使用的各种高效数据结构。例如 ByteBuffer。在byte buffer之上包装了一层网络通信的API，之上又是Netty本身的事件模型。
  • 传输服务层。
  • 协议支持层。

image.png 三大特点

  • 异步
  • 基于NIO
  • 事件驱动

适用于

  • 服务端、客户端、TCP/UDP/HTTP（他支持的协议都可以，开箱即用，也可以支持我们自定义协议）

特性

  • 高吞吐：基于NIO模型，相对于BIO来说，吞吐量增大。
  • 低延迟
  • 低开销
  • 零拷贝：内核与用户空间共用一片内存区域。
  • 可扩容：底层实现byteB Buffer 可以动态扩容。放数据的时候基本都可以放下。
  • 使用角度
    • 松耦合：写业务代码只用关心业务代码逻辑，写网络处理只用关心网络处理逻辑。
    • 使用方便可维护性好。

基本概念

  • Channel ： 通道、NIO中的基础概念，可执行读取/写入IO操作。对channel所有IO操作都是非阻塞的。不用直接操作socket 了
  • Channel Future：Java Future 接口，只可以查询操作的完成情况，或阻塞当前线程等待操作完成。Netty 封装一个Channel Future接口，我们可以将回调方法传给它，在操作完成时自动执行。
  • event（事件） & handler（处理器） ： 基于事件驱动，事件处理器可以关联到入站和出站数据流。
  • encoder & decoder ： 处理网络IO，序列化和反序列化的操作。
  • channel Pipeline ： 事件处理器链，他是有顺序性的，同一channel的出站和入站处理器都在同一列表中。（作为一个通用的网络框架，对不同网络应用处理的场景、处理的环节是不同的）
netty 事件处理接口及适配器（空实现，需要继承使用）
  • ChannelHandler
    • ChannelOutboundHandler ： 出站，数据出去。
    • ChannerInboundHandler ： 入站，数据进来。
  • ChannelOutboundHandlerAdapter：匹配一些使用场景 做一些中间这样的适配
  • ChannelInboundHandlerAdapter

入站、出站数据的解释：比如说现在是server端的一个程序，入站对server端来说就是有c端给我发送数据。数据从网络通道打开到最终我们拿到这个数据，叫做入站。相反：把数据往c端去写，写入数据+refresh 数据 ， 把数据真正发送到客户端的数据这个操作流程就是出站。

事件分类

  • 入站

    • 通道的激活与停用
    • 读操作时间
    • 异常时间
    • 用户事件

  • 出站

    • 打开链接
    • 关闭连接
    • 写入数据
    • 刷新数据
