m基于双PN序列的数据帧检测,帧同步verilog实现,含testbench

304 阅读4分钟

1.算法仿真效果



本系统进行Vivado2019.2平台的开发,其中Vivado2019.2仿真结果如下:

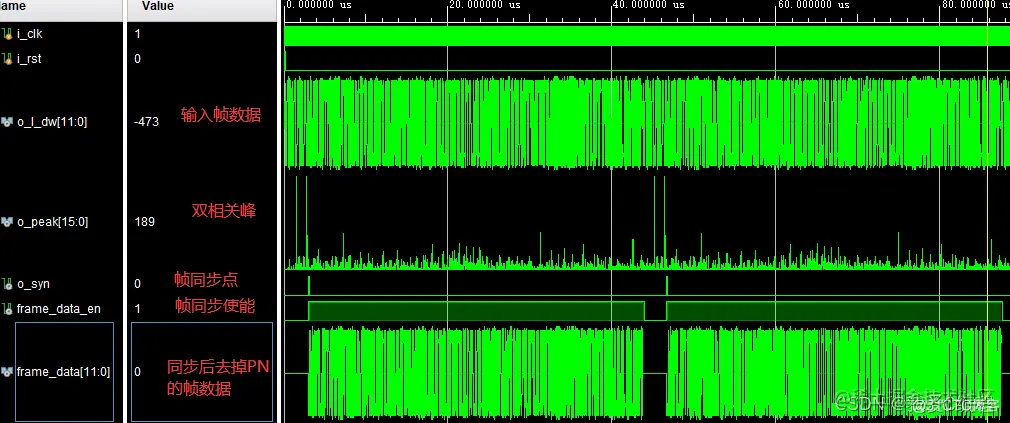

4b90b9a367c23462f5066794312ab8bb_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

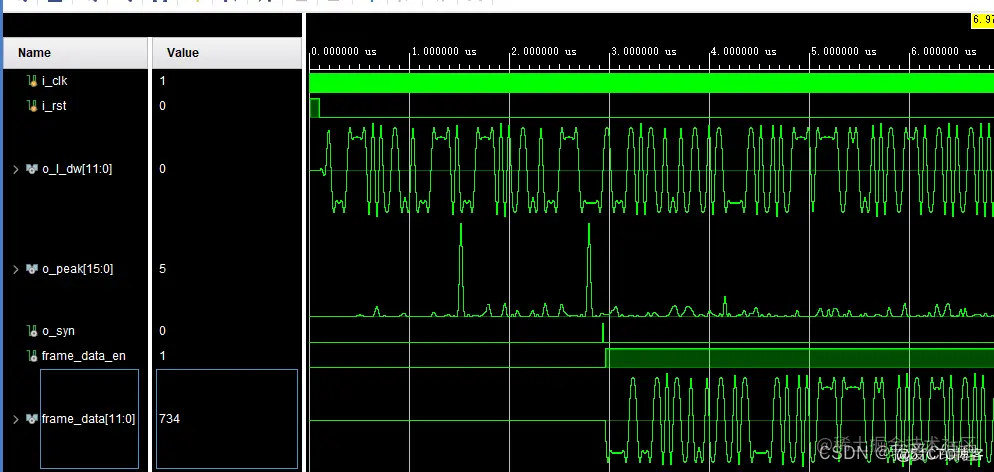

  c27d49f5d8c3d2fb822279a153a055d6_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

2.算法涉及理论知识概要

       基于双PN序列的数据帧检测和帧同步是一种在通信系统中常用的技术,用于确保接收端正确地识别和解析传输的数据帧。在本文中,我将详细介绍基于双PN序列的数据帧检测的数学原理和实现过程,并探讨其在FPGA(现场可编程门阵列)中的应用领域。

1.1 双PN序列

      双PN序列是由两个伪随机序列组成的序列,通常记为PNA和PNB。这两个序列具有以下特性:



长度相同:PNA和PNB的长度相等,通常用N表示。

互相关性:PNA和PNB之间的互相关性非常低,几乎为零。

自相关性:PNA和PNB各自的自相关性非常高,接近于1。

在接收端,我们会使用这两个双PN序列来检测数据帧的起始位置和帧同步。



1.2 数据帧检测原理

       数据帧通常由头部(header)、数据(payload)和尾部(tail)组成。在发送端,数据帧首先与一个唯一的PN序列进行异或操作,然后再与另一个PN序列进行异或操作,形成双PN序列。接收端会通过以下过程来检测数据帧的起始位置和帧同步:



接收数据流并与PNA进行互相关运算,得到互相关结果R1。

接收数据流并与PNB进行互相关运算,得到互相关结果R2。

将R1和R2分别与阈值进行比较,如果超过阈值,则认为找到了帧同步。

第2部分:实现过程

2.1 发送端实现

       在发送端,首先确定数据帧的格式,包括头部、数据和尾部的长度。然后,选择两个合适的PN序列PNA和PNB,并将数据帧的头部、数据和尾部依次与这两个序列进行异或操作。将得到的双PN序列发送给接收端。



2.2 接收端实现

在接收端的FPGA中,实现帧检测和帧同步需要进行以下步骤:



选择PN序列:在接收端选择与发送端使用的PNA和PNB相同的PN序列。



互相关运算:将接收到的数据流与选定的PNA和PNB进行互相关运算,得到两个互相关结果R1和R2。



阈值判定:将R1和R2与预先设定的阈值进行比较。阈值的选取要基于信噪比和系统性能考虑,通常通过实验来确定。



帧同步:当R1和R2均超过阈值时,表示找到了帧同步,接下来可以开始解析数据帧。

       基于双PN序列的数据帧检测和帧同步在许多通信系统中都有广泛的应用,尤其是在接收端解析复杂的数据帧时。以下是一些应用领域的例子:



       无线通信系统:在无线通信中,数据帧检测和帧同步是接收端解析传输数据的关键步骤。通过使用双PN序列,可以实现高效可靠的帧同步,提高通信系统的性能。



       卫星通信:在卫星通信系统中,由于信号可能受到淡化、多径干扰等问题,帧同步对于正确接收数据非常重要。基于双PN序列的帧同步可以提高抗干扰能力。



       5G和物联网:随着5G和物联网的发展,数据帧通常具有复杂的格式和高速传输要求。基于双PN序列的帧同步在这些应用中可以有效地检测和同步数据帧。



       视频和音频传输:在视频和音频传输中,数据通常以帧的形式进行传输。帧同步是实现流畅播放和高质量传输的关键技术。



3.Verilog核心程序 ``timescale 1ns / 1ps

//

// Company:

// Engineer:

//

// Create Date: 2023/07/24 21:40:51

// Design Name:

// Module Name: TEST

// Project Name:

// Target Devices:

// Tool Versions:

// Description:

//

// Dependencies:

//

// Revision:

// Revision 0.01 - File Created

// Additional Comments:

//

//





module TEST();





// Inputs

reg i_clk;

reg i_rst;



// Outputs

wire [11:0] o_I_dw;

    wire[15:0] o_peak;





wire             o_syn;

wire      frame_data_en;

wire [11:0] frame_data;

// Instantiate the Unit Under Test (UUT)

PN_1_sycn uut (

.i_clk       (i_clk),

.i_rst       (i_rst),

.o_I_dw      (o_I_dw),

.o_peak      (o_peak),

        .o_syn       (o_syn),

        .frame_data_en(frame_data_en),

        .frame_data   (frame_data)

);



initial begin

// Initialize Inputs

i_clk = 1;

i_rst = 1;



// Wait 100 ns for global reset to finish

#100

      i_rst = 0;

// Add stimulus here



end





   always #5 i_clk=~i_clk;





endmodule`
