背景：
公司是做电视应用系统，最新需要设计一个功能，主要是，用户可以通过手机和电视好友进行聊天和视频通话、手机和手机聊天和视频通话、电视和电视聊天和视频通话，目前公司已经售卖出去的电视机数30万台，每天晚上上线电视20万台，每月新增1.5万台；
名词说明：
IM Server：客户端和服务端保持连接的服务器,为了保证连接的效率和逻辑的简单，只负责数据的接收和分发不做任何逻辑的判断；
Name Server：负责IM Server之间协调，主要包括：IMServer上下线，客户端和IM Server的对应关系，定时检查机制,Name Server之间是相互独立的,数据记录在Redis；
终端设备：电视机、IPhone、Android上的客户端应用；
业务系统：非IM Server的其他系统；

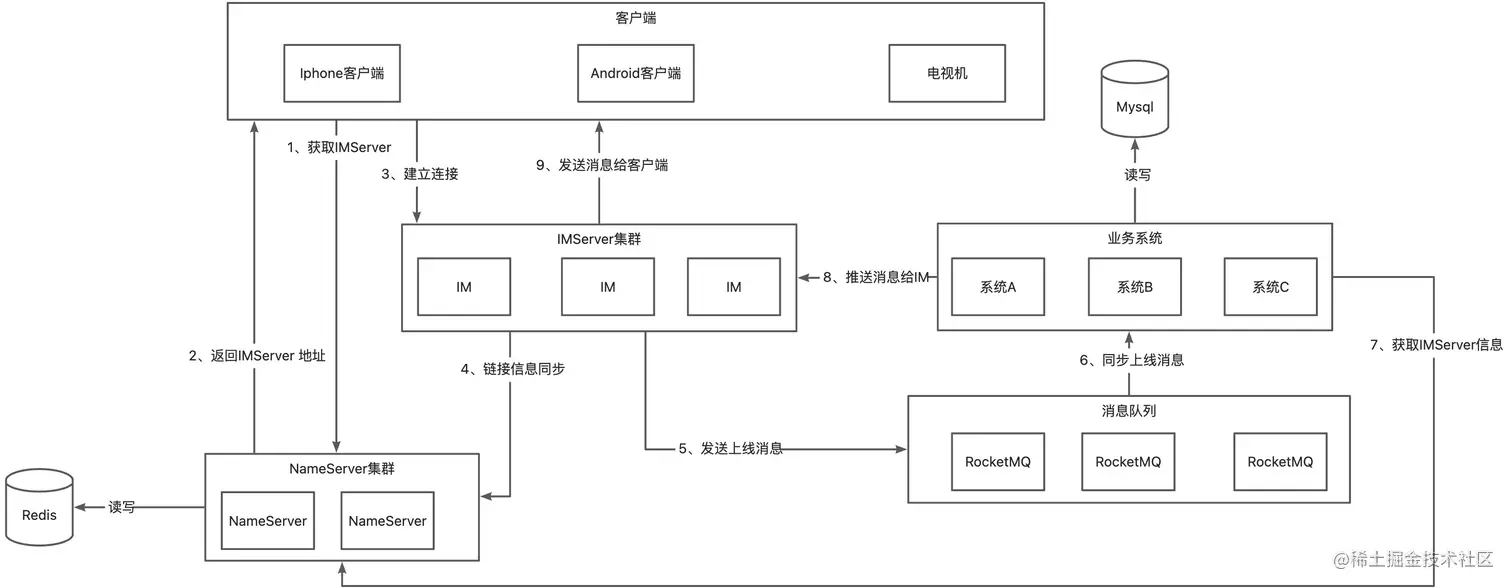

核心问题和架构设计
交互方法：可以采用Netty长连接或者HTTP轮询的方式。经过分析和考量轮询的方式不太合适，对服务的压力和延时都不可接受，所以采用Netty长连接的机制。
流量预估：预估当前同时在线用户20万，系统设计必须执行60万的设计。测试环境主机主要是4核8G，通过测试，单机最大稳定支持10万链接同时在线。因此IM Server最低6台主机；
传输协议采用：Protobuf，主要两个原因：1、传输高效；2、支持多种语言（Java、Android、swift）

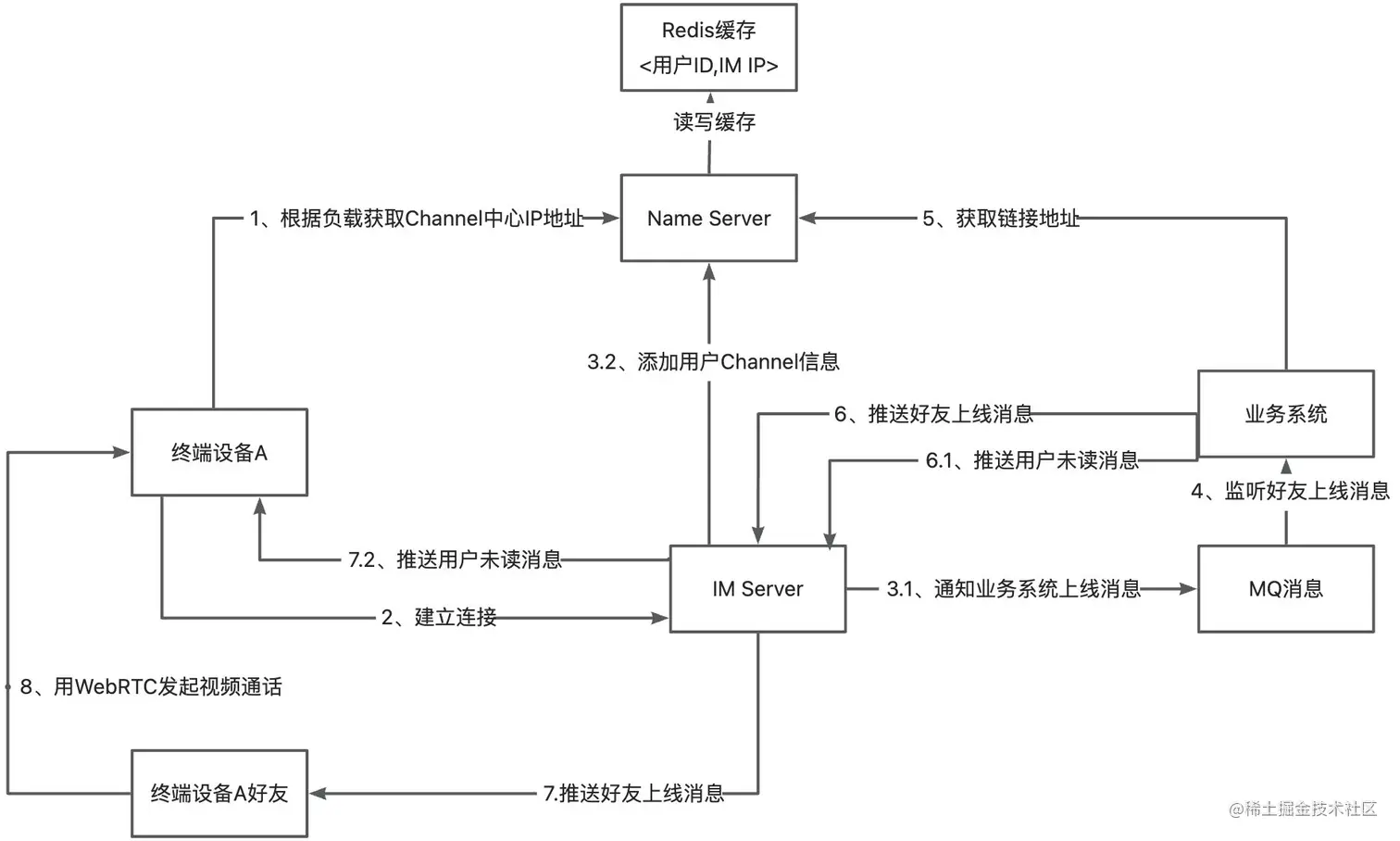

用户上线的流程：

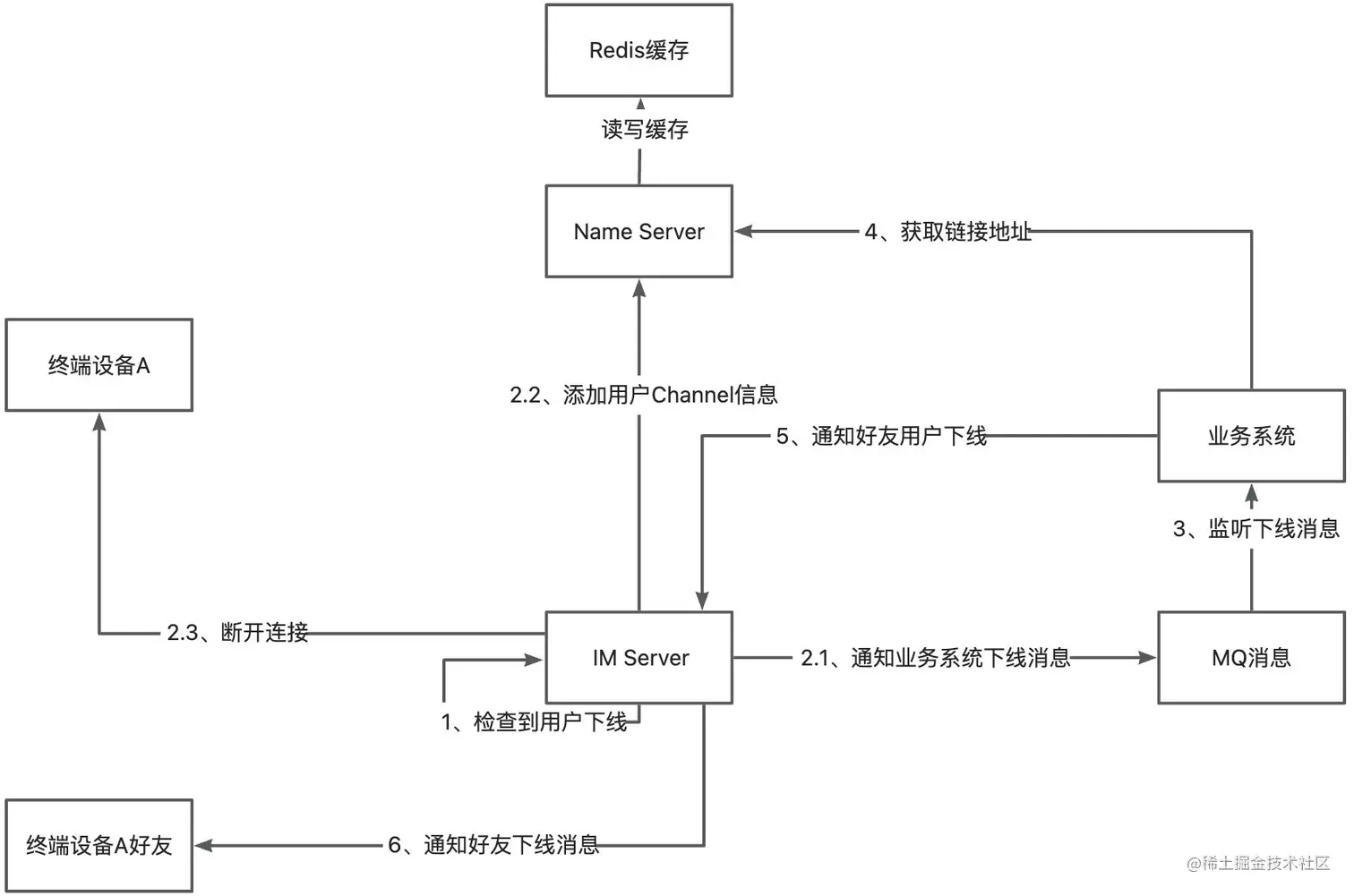

用户下线流程
用户下线有下面几种情况
- 用户主动下线
- 心跳检查用户不在线
- 客户端和服务端连接断开

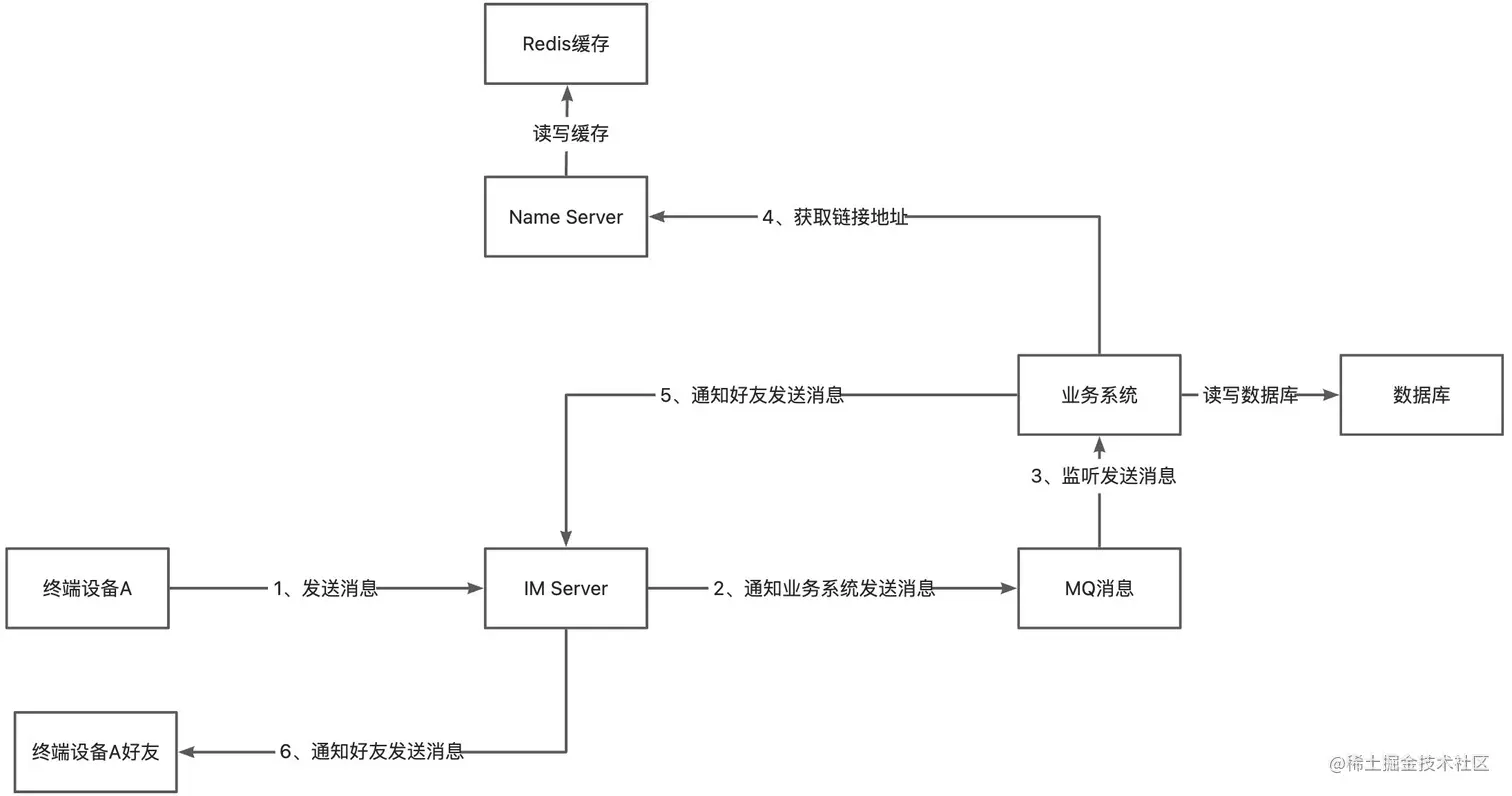

用户发送消息流程
问题点
- 为了保证高可用，客户端和服务链接服务必须要保留2台(假如用A和B标记)，那么用户上线之后，用户连接了A这台机器，好友在B这台主机上，怎么进行通信；
- 如果多台主机提供IM Server，怎么保证Channel中心的负载均衡；
- 如果一台IM Server重启之后，和它建立的channel连接会断开重连；
- 服务端口时，会不会存在丢失消息；
思考
1、为了解决用户之前跨主机的通信，我们采取的方式
- 用户注册之后，记录下用户Id和主机IP对应关系；
- 每个业务系统当成Netty的一个客户端和IM Server建立连接；
- 每个业务系统和IM Server连接之后，本地保存IP和Channel的对应关系；
这样就可以通过用户ID->IP->Channel传输数据了；这个设计存在一个问题，当业务系统非常多时，会对Channel中心产生压力，所幸我们后台服务总共不超过40个服务，所以这问题暂时不考虑。
2、为了保证服务链接的均衡性，引入了Name Server，当客户端建立连接时，需要到Name Server进行注册，当Channel断开时，也需要从Name Server注销掉，同时Name Server还会定时检查当前Channel的状态；当服务需要和IM Server连接时，需要先通过Name Server下发链接地址，Name Server会根据当前IM Server的负载情况，下发负载最低的服务给客户端连接；
3、当主机重启时，和这台主机连接的消息都会丢失，会不会大量链接重连对系统造成很大的压力，默认情况下，IM Server保证6台主机，机器监控报警设置为70%，依靠2的负载均衡，基本可以避免重连对系统的压力；
4、消息丢失问题，聊天的消息都会先保存在数据库中，再进行消息推送，当用户连接时，会把用户的消息拉取出俩重新发送给用户；
消息系统的设计：
举例说明，张三给李四发送了一个消息您好。涉及消息表设计
一般请求下，消息记录都会非常大，我们会把消息表基于消息id进行分库分表；
因为张三和李四都需要查询对话内容，一般我们需要建立一个关联表。如下：
这个表会更大，为了方便查询，我们需要基于用户进行分库分表。这样就可以先通过用户查询消息ID，再通过消息Id查询消息内容。根据消息内容和用户Id就可以区分用户是发送方和接收方了。
