Kafka事务

Exactly Once

将服务器的ACK级别设置成-1，保证Producer到Server之间不会丢数据，即At Least Once语义，将ACK设置成0，保证生产者每条消息只能发送一次，即At Most Once语义

在很多要求严格的场景下，如使用Kafka处理交易数据，Exactly Once语义是必须的。我们可以通过让下游系统具有幂等性来配合Kafka的At Least Once语义来间接实现Exactly Once。但是：

该方案要求下游系统支持幂等操作，限制了Kafka的适用场景
实现门槛相对较高，需要用户对Kafka的工作机制非常了解
对于Kafka Stream而言，Kafka本身即是自己的下游系统，但Kafka在0.11.0.0版本之前不具有幂等发送能力，只能保证数据不丢失，再在下游消费者对数据做全局去重

因此，Kafka本身对Exactly Once语义的支持就非常必要。

幂等性

幂等性发送

实现Exactly Once的一种方法是让下游系统具有幂等处理特性，而在Kafka Stream中，Kafka Producer本身就是“下游”系统，因此如果能让Producer具有幂等处理特性，那就可以让Kafka Stream在一定程度上支持Exactly once语义。

即

At least Once + 幂等性 = Exactly Once

幂等性实现

将producer参数中的enable.idompotence设置为true即可

为了实现Producer的幂等语义，Kafka引入了Producer ID（即PID）和Sequence Number。每个新的Producer在初始化的时候会被分配一个唯一的PID，该PID对用户完全透明而不会暴露给用户

对于每个PID，该Producer发送数据的每个<Topic, Partition>都对应一个从0开始单调递增的Sequence Number。

PID，在Producer初始化时分配，作为每个Producer会话的唯一标识；
序列号（sequence number），Producer发送的每条消息（更准确地说是每一个消息批次，即ProducerBatch）都会带有此序列号，从0开始单调递增。Broker根据它来判断写入的消息是否可接受。

类似地，Broker端也会为每个<PID, Topic, Partition>维护一个序号，并且每次Commit一条消息时将其对应序号递增。对于接收的每条消息，如果其序号比Broker维护的序号（即最后一次Commit的消息的序号）大一，则Broker会接受它，否则将其丢弃：

如果消息序号比Broker维护的序号大一以上，说明中间有数据尚未写入，也即乱序，此时Broker拒绝该消息，Producer抛出InvalidSequenceNumber
如果消息序号小于等于Broker维护的序号，说明该消息已被保存，即为重复消息，Broker直接丢弃该消息，Producer抛出DuplicateSequenceNumber

上述设计解决了0.11.0.0之前版本中的两个问题：

Broker保存消息后，发送ACK前宕机，Producer认为消息未发送成功并重试，造成数据重复
前一条消息发送失败，后一条消息发送成功，前一条消息重试后成功，造成数据乱序

具体流程

　首先，producer对象引入了一个新的字段：Producer ID(下称PID)，它唯一标识一个producer，当producer启动时Kafka会为每个producer分配一个PID（64位整数），因此PID的生成和分配对用户来说是完全透明的，用户无需考虑PID的事情，甚至都感受不到PID的存在。其次，0.11 Kafka重构了消息格式，引入了序列号字段(sequence number，下称seq number)来标识某个PID producer发送的消息。和consumer端的offset类似，seq number从0开始计数并严格单调增加。同时在broker端会为每个PID(即每个producer)保存该producer发送过来的消息batch的某些元信息，比如PID信息、消息batch的起始seq number及结束seq number等。这样每当该PID发送新的消息batch时，Kafka broker就会对比这些信息，如果发生冲突(比如起始seq number和结束seq number与当前缓存的相同)，那么broker就会拒绝这次写入请求。倘若没有冲突，那么broker端就会更新这部分缓存然后再开始写入消息。这就是Kafka实现幂等producer的设计思路：1. 为每个producer设置唯一的PID；2. 引入seq number以及broker端seq number缓存更新机制来去重。

PID标记了Producer、topic、partition的唯一性，Seq标记了PID下每一个消息得唯一性。broker会记录已经收到得seq值，下一个seq一定是上一个seq+1，如果大于1，抛InvalidSequenceNumber异常（丢数据了），如果小于1，抛DuplicateSequenceNumber异常（数据重复了），生产端需要对这两种情况做处理

producer重启后，pid会发生变化，参照上文中producer分区写入的策略，同一条消息对应的<PID, Topic, Partition>会发生变化，导致数据的幂等性失效，即PID只能保证单会话，单分区的数据幂等性

单分区幂等性：幂等producer无法实现多分区上的幂等性。如前所述，若要实现多分区上的原子性，需要引入事务

单会话幂等性：幂等producer无法跨会话实现幂等性。即使同一个producer宕机并重启也无法保证消息的EOS语义

它也不能保证写操作的原子性——即多个写操作，要么全部被Commit要么全部不被Commit。

更不能保证多个读写操作的的原子性。尤其对于Kafka Stream应用而言，典型的操作即是从某个Topic消费数据，经过一系列转换后写回另一个Topic，保证从源Topic的读取与向目标Topic的写入的原子性有助于从故障中恢复。

事务性

事务保证可使得应用程序将生产数据和消费数据当作一个原子单元来处理，要么全部成功，要么全部失败，即使该生产或消费跨多个<Topic, Partition>，另外，有状态的应用（Flink）也可以保证重启后从断点处继续处理，也即事务恢复。

为了实现这种效果，应用程序必须提供一个稳定的（重启后不变）唯一的ID，也即Transaction ID。Transactin ID与PID可能一一对应。区别在于Transaction ID由用户提供，而PID是内部的实现对用户透明。

为了保证新的Producer启动后，旧的具有相同Transaction ID的Producer即失效，每次Producer通过Transaction ID拿到PID的同时，还会获取一个单调递增的epoch。由于旧的Producer的epoch比新Producer的epoch小，Kafka可以很容易识别出该Producer是老的Producer并拒绝其请求。

有了Transaction ID后，Kafka可保证：

跨Session的数据幂等发送。当具有相同Transaction ID的新的Producer实例被创建且工作时，旧的且拥有相同Transaction ID的Producer将不再工作。
跨Session的事务恢复。如果某个应用实例宕机，新的实例可以保证任何未完成的旧的事务要么Commit要么Abort，使得新实例从一个正常状态开始工作。

需要注意的是，上述的事务保证是从Producer的角度去考虑的。从Consumer的角度来看，该保证会相对弱一些。尤其是不能保证所有被某事务Commit过的所有消息都被一起消费，因为：

对于压缩的Topic而言，同一事务的某些消息可能被其它版本覆盖
事务包含的消息可能分布在多个Segment中（即使在同一个Partition内），当老的Segment被删除时，该事务的部分数据可能会丢失
Consumer在一个事务内可能通过seek方法访问任意Offset的消息，从而可能丢失部分消息
Consumer可能并不需要消费某一事务内的所有Partition，因此它将永远不会读取组成该事务的所有消息

事务机制原理

事务性消息传递

www.jianshu.com/p/64c930654…

这里所说的事务主要指原子性，也即Producer将多条消息作为一个事务批量发送，要么全部成功要么全部失败。

为了实现这一点，Kafka 0.11.0.0引入了一个服务器端的模块，名为Transaction Coordinator，用于管理Producer发送的消息的事务性。

该Transaction Coordinator维护Transaction Log，该log存于一个内部的Topic内。由于Topic数据具有持久性，因此事务的状态也具有持久性。

Producer并不直接读写Transaction Log，它与Transaction Coordinator通信，然后由Transaction Coordinator将该事务的状态插入相应的Transaction Log。

Transaction Log的设计与Offset Log用于保存Consumer的Offset类似。

事务中Offset的提交

许多基于Kafka的应用，尤其是Kafka Stream应用中同时包含Consumer和Producer，前者负责从Kafka中获取消息，后者负责将处理完的数据写回Kafka的其它Topic中。

为了实现该场景下的事务的原子性，Kafka需要保证对Consumer Offset的Commit与Producer对发送消息的Commit包含在同一个事务中。否则，如果在二者Commit中间发生异常，根据二者Commit的顺序可能会造成数据丢失和数据重复：

如果先Commit Producer发送数据的事务再Commit Consumer的Offset，即At Least Once语义，可能造成数据重复。 ??????????????
如果先Commit Consumer的Offset，再Commit Producer数据发送事务，即At Most Once语义，可能造成数据丢失。??????????????

用于事务特性的控制型消息

为了区分写入Partition的消息被Commit还是Abort，Kafka引入了一种特殊类型的消息，即Control Message。该类消息的Value内不包含任何应用相关的数据，并且不会暴露给应用程序。它只用于Broker与Client间的内部通信。

对于Producer端事务，Kafka以Control Message的形式引入一系列的Transaction Marker。Consumer即可通过该标记判定对应的消息被Commit了还是Abort了，然后结合该Consumer配置的隔离级别决定是否应该将该消息返回给应用程序。

样例代码

Producer<String, String> producer = new KafkaProducer<String, String>(props);

// 初始化事务，包括结束该Transaction ID对应的未完成的事务（如果有）
// 保证新的事务在一个正确的状态下启动
producer.initTransactions();

// 开始事务
producer.beginTransaction();

// 消费数据
ConsumerRecords<String, String> records = consumer.poll(100);

try{
    // 发送数据
    producer.send(new ProducerRecord<String, String>("Topic", "Key", "Value"));

    // 发送消费数据的Offset，将上述数据消费与数据发送纳入同一个Transaction内
    producer.sendOffsetsToTransaction(offsets, "group1");

    // 数据发送及Offset发送均成功的情况下，提交事务
    producer.commitTransaction();
} catch (ProducerFencedException | OutOfOrderSequenceException | AuthorizationException e) {
    // 数据发送或者Offset发送出现异常时，终止事务
    producer.abortTransaction();
} finally {
    // 关闭Producer和Consumer
    producer.close();
    consumer.close();
}

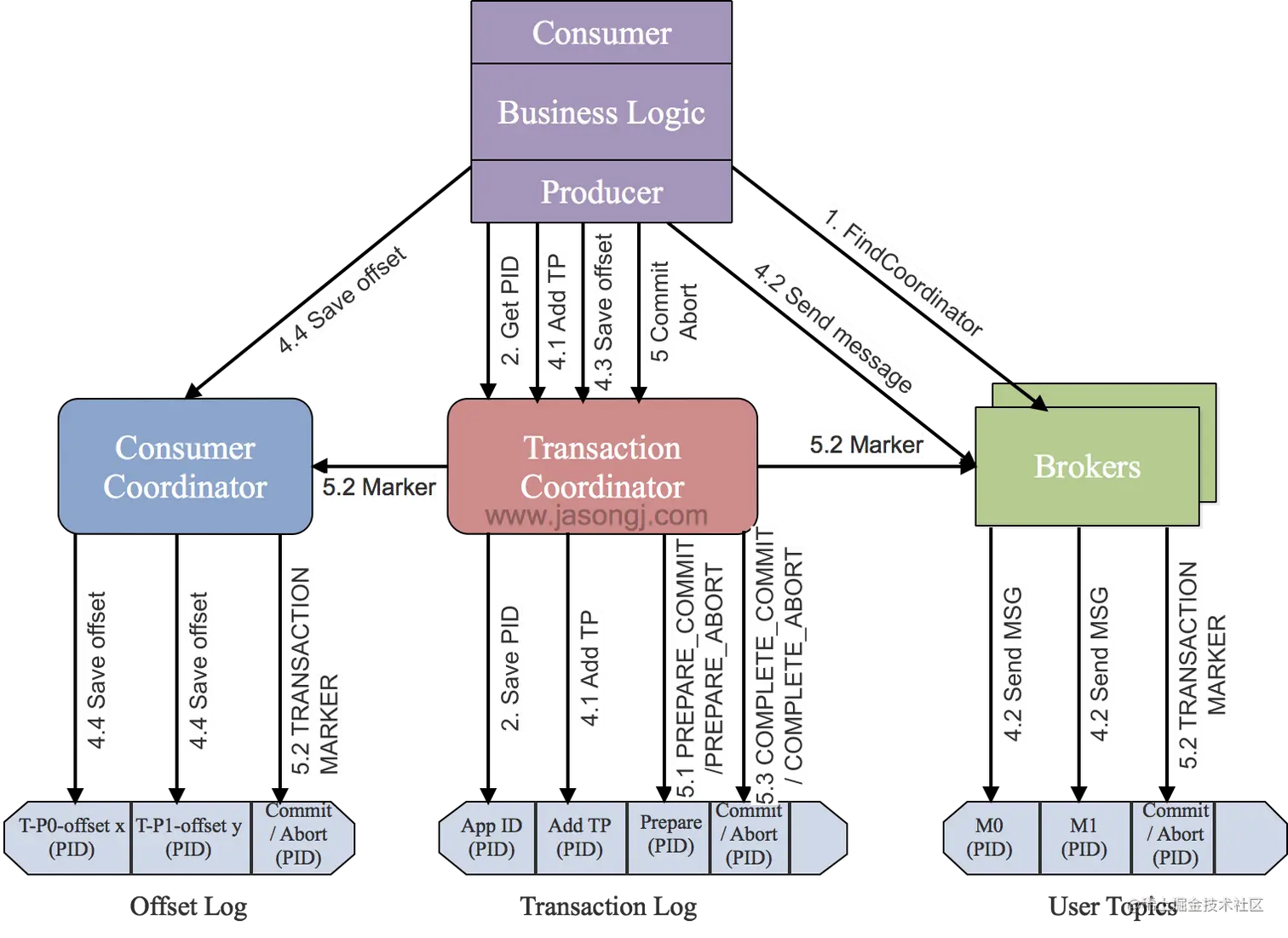

完整事务过程

找到`Transaction Coordinator`

由于Transaction Coordinator是分配PID和管理事务的核心，因此Producer要做的第一件事情就是通过向任意一个Broker发送FindCoordinator请求找到Transaction Coordinator的位置。

注意：只有应用程序为Producer配置了Transaction ID时才可使用事务特性，也才需要这一步。另外，由于事务性要求Producer开启幂等特性，因此通过将transactional.id设置为非空从而开启事务特性的同时也需要通过将enable.idempotence设置为true来开启幂等特性。

获取PID

找到Transaction Coordinator后，具有幂等特性的Producer必须发起InitPidRequest请求以获取PID。

注意：只要开启了幂等特性即必须执行该操作，而无须考虑该Producer是否开启了事务特性。

如果事务特性被开启 InitPidRequest会发送给Transaction Coordinator。如果Transaction Coordinator是第一次收到包含有该Transaction ID的InitPidRequest请求，它将会把该<TransactionID, PID>存入Transaction Log，如上图中步骤2.1所示。这样可保证该对应关系被持久化，从而保证即使Transaction Coordinator宕机该对应关系也不会丢失。

除了返回PID外，InitPidRequest还会执行如下任务：

增加该PID对应的epoch。具有相同PID但epoch小于该epoch的其它Producer（如果有）新开启的事务将被拒绝。
恢复（Commit或Abort）之前的Producer未完成的事务（如果有）。

注意：InitPidRequest的处理过程是同步阻塞的。一旦该调用正确返回，Producer即可开始新的事务。

另外，如果事务特性未开启，InitPidRequest可发送至任意Broker，并且会得到一个全新的唯一的PID。该Producer将只能使用幂等特性以及单一Session内的事务特性，而不能使用跨Session的事务特性。

开启事务

Kafka从0.11.0.0版本开始，提供beginTransaction()方法用于开启一个事务。调用该方法后，Producer本地会记录已经开启了事务，但Transaction Coordinator只有在Producer发送第一条消息后才认为事务已经开启。

Consume-Transform-Produce

这一阶段，包含了整个事务的数据处理过程，并且包含了多种请求。

AddPartitionsToTxnRequest

一个Producer可能会给多个<Topic, Partition>发送数据，给一个新的<Topic, Partition>发送数据前，它需要先向Transaction Coordinator发送AddPartitionsToTxnRequest。

Transaction Coordinator会将该<Transaction, Topic, Partition>存于Transaction Log内，并将其状态置为BEGIN，如上图中步骤4.1所示。有了该信息后，我们才可以在后续步骤中为每个<Topic, Partition>设置COMMIT或者ABORT标记（如上图中步骤5.2所示）。

另外，如果该<Topic, Partition>为该事务中第一个<Topic, Partition>，Transaction Coordinator还会启动对该事务的计时（每个事务都有自己的超时时间）。

ProduceRequest

Producer通过一个或多个ProduceRequest发送一系列消息。除了应用数据外，该请求还包含了PID，epoch，和Sequence Number。该过程如上图中步骤4.2所示。

AddOffsetsToTxnRequest

为了提供事务性，Producer新增了sendOffsetsToTransaction方法，该方法将多组消息的发送和消费放入同一批处理内。

该方法先判断在当前事务中该方法是否已经被调用并传入了相同的Group ID。若是，直接跳到下一步；若不是，则向Transaction Coordinator发送AddOffsetsToTxnRequests请求，Transaction Coordinator将对应的所有<Topic, Partition>存于Transaction Log中，并将其状态记为BEGIN，如上图中步骤4.3所示。该方法会阻塞直到收到响应。

TxnOffsetCommitRequest

作为sendOffsetsToTransaction方法的一部分，在处理完AddOffsetsToTxnRequest后，Producer也会发送TxnOffsetCommit请求给Consumer Coordinator从而将本事务包含的与读操作相关的各<Topic, Partition>的Offset持久化到内部的__consumer_offsets中，如上图步骤4.4所示。

在此过程中，Consumer Coordinator会通过PID和对应的epoch来验证是否应该允许该Producer的该请求。

这里需要注意：

写入__consumer_offsets的Offset信息在当前事务Commit前对外是不可见的。也即在当前事务被Commit前，可认为该Offset尚未Commit，也即对应的消息尚未被完成处理。
Consumer Coordinator并不会立即更新缓存中相应<Topic, Partition>的Offset，因为此时这些更新操作尚未被COMMIT或ABORT。

Commit或Abort事务

一旦上述数据写入操作完成，应用程序必须调用KafkaProducer的commitTransaction方法或者abortTransaction方法以结束当前事务。

*EndTxnRequest* commitTransaction方法使得Producer写入的数据对下游Consumer可见。abortTransaction方法通过Transaction Marker将Producer写入的数据标记为Aborted状态。下游的Consumer如果将isolation.level设置为READ_COMMITTED，则它读到被Abort的消息后直接将其丢弃而不会返回给客户程序，也即被Abort的消息对应用程序不可见。

无论是Commit还是Abort，Producer都会发送EndTxnRequest请求给Transaction Coordinator，并通过标志位标识是应该Commit还是Abort。

收到该请求后，Transaction Coordinator会进行如下操作

将PREPARE_COMMIT或PREPARE_ABORT消息写入Transaction Log，如上图中步骤5.1所示
通过WriteTxnMarker请求以Transaction Marker的形式将COMMIT或ABORT信息写入用户数据日志以及Offset Log中，如上图中步骤5.2所示
最后将COMPLETE_COMMIT或COMPLETE_ABORT信息写入Transaction Log中，如上图中步骤5.3所示

补充说明：对于commitTransaction方法，它会在发送EndTxnRequest之前先调用flush方法以确保所有发送出去的数据都得到相应的ACK。对于abortTransaction方法，在发送EndTxnRequest之前直接将当前Buffer中的事务性消息（如果有）全部丢弃，但必须等待所有被发送但尚未收到ACK的消息发送完成。

上述第二步是实现将一组读操作与写操作作为一个事务处理的关键。因为Producer写入的数据Topic以及记录Comsumer Offset的Topic会被写入相同的Transactin Marker，所以这一组读操作与写操作要么全部COMMIT要么全部ABORT。

*WriteTxnMarkerRequest* 上面提到的WriteTxnMarkerRequest由Transaction Coordinator发送给当前事务涉及到的每个<Topic, Partition>的Leader。收到该请求后，对应的Leader会将对应的COMMIT(PID)或者ABORT(PID)控制信息写入日志，如上图中步骤5.2所示。

该控制消息向Broker以及Consumer表明对应PID的消息被Commit了还是被Abort了。

这里要注意，如果事务也涉及到__consumer_offsets，即该事务中有消费数据的操作且将该消费的Offset存于__consumer_offsets中，Transaction Coordinator也需要向该内部Topic的各Partition的Leader发送WriteTxnMarkerRequest从而写入COMMIT(PID)或COMMIT(PID)控制信息。

写入最终的COMPLETE_COMMIT或COMPLETE_ABORT消息

写完所有的Transaction Marker后，Transaction Coordinator会将最终的COMPLETE_COMMIT或COMPLETE_ABORT消息写入Transaction Log中以标明该事务结束，如上图中步骤5.3所示。

此时，Transaction Log中所有关于该事务的消息全部可以移除。当然，由于Kafka内数据是Append Only的，不可直接更新和删除，这里说的移除只是将其标记为null从而在Log Compact时不再保留。

另外，COMPLETE_COMMIT或COMPLETE_ABORT的写入并不需要得到所有Rreplica的ACK，因为如果该消息丢失，可以根据事务协议重发。

补充说明，如果参与该事务的某些<Topic, Partition>在被写入Transaction Marker前不可用，它对READ_COMMITTED的Consumer不可见，但不影响其它可用<Topic, Partition>的COMMIT或ABORT。在该<Topic, Partition>恢复可用后，Transaction Coordinator会重新根据PREPARE_COMMIT或PREPARE_ABORT向该<Topic, Partition>发送Transaction Marker。

总结

PID与Sequence Number的引入实现了写操作的幂等性
写操作的幂等性结合At Least Once语义实现了单一Session内的Exactly Once语义
Transaction Marker与PID提供了识别消息是否应该被读取的能力，从而实现了事务的隔离性
Offset的更新标记了消息是否被读取，从而将对读操作的事务处理转换成了对写（Offset）操作的事务处理
Kafka事务的本质是，将一组写操作（如果有）对应的消息与一组读操作（如果有）对应的Offset的更新进行同样的标记（即Transaction Marker）来实现事务中涉及的所有读写操作同时对外可见或同时对外不可见
Kafka只提供对Kafka本身的读写操作的事务性，不提供包含外部系统的事务性

异常处理

Exception处理

InvalidProducerEpoch

这是一种Fatal Error，它说明当前Producer是一个过期的实例，有Transaction ID相同但epoch更新的Producer实例被创建并使用。此时Producer会停止并抛出Exception。

InvalidPidMapping

Transaction Coordinator没有与该Transaction ID对应的PID。此时Producer会通过包含有Transaction ID的InitPidRequest请求创建一个新的PID。

NotCorrdinatorForGTransactionalId

该Transaction Coordinator不负责该当前事务。Producer会通过FindCoordinatorRequest请求重新寻找对应的Transaction Coordinator。

InvalidTxnRequest

违反了事务协议。正确的Client实现不应该出现这种Exception。如果该异常发生了，用户需要检查自己的客户端实现是否有问题。

CoordinatorNotAvailable

Transaction Coordinator仍在初始化中。Producer只需要重试即可。

*DuplicateSequenceNumber* 发送的消息的序号低于Broker预期。该异常说明该消息已经被成功处理过，Producer可以直接忽略该异常并处理下一条消息

InvalidSequenceNumber

这是一个Fatal Error，它说明发送的消息中的序号大于Broker预期。此时有两种可能

数据乱序。比如前面的消息发送失败后重试期间，新的消息被接收。正常情况下不应该出现该问题，因为当幂等发送启用时，max.inflight.requests.per.connection被强制设置为1，而acks被强制设置为all。故前面消息重试期间，后续消息不会被发送，也即不会发生乱序。并且只有ISR中所有Replica都ACK，Producer才会认为消息已经被发送，也即不存在Broker端数据丢失问题。
服务器由于日志被Truncate而造成数据丢失。此时应该停止Producer并将此Fatal Error报告给用户。

InvalidTransactionTimeout

InitPidRequest调用出现的Fatal Error。它表明Producer传入的timeout时间不在可接受范围内，应该停止Producer并报告给用户。

处理`Transaction Coordinator`失败

写`PREPARE_COMMIT/PREPARE_ABORT`前失败

Producer通过FindCoordinatorRequest找到新的Transaction Coordinator，并通过EndTxnRequest请求发起COMMIT或ABORT流程，新的Transaction Coordinator继续处理EndTxnRequest请求——写PREPARE_COMMIT或PREPARE_ABORT，写Transaction Marker，写COMPLETE_COMMIT或COMPLETE_ABORT。

写完`PREPARE_COMMIT/PREPARE_ABORT`后失败

此时旧的Transaction Coordinator可能已经成功写入部分Transaction Marker。新的Transaction Coordinator会重复这些操作，所以部分Partition中可能会存在重复的COMMIT或ABORT，但只要该Producer在此期间没有发起新的事务，这些重复的Transaction Marker就不是问题。

写完`COMPLETE_COMMIT/ABORT`后失败

旧的Transaction Coordinator可能已经写完了COMPLETE_COMMIT或COMPLETE_ABORT但在返回EndTxnRequest之前失败。该场景下，新的Transaction Coordinator会直接给Producer返回成功。

事务过期机制

事务超时

transaction.timeout.ms

终止过期事务

当Producer失败时，Transaction Coordinator必须能够主动的让某些进行中的事务过期。否则没有Producer的参与，Transaction Coordinator无法判断这些事务应该如何处理，这会造成：

如果这种进行中事务太多，会造成Transaction Coordinator需要维护大量的事务状态，大量占用内存
Transaction Log内也会存在大量数据，造成新的Transaction Coordinator启动缓慢
READ_COMMITTED的Consumer需要缓存大量的消息，造成不必要的内存浪费甚至是OOM
如果多个Transaction ID不同的Producer交叉写同一个Partition，当一个Producer的事务状态不更新时，READ_COMMITTED的Consumer为了保证顺序消费而被阻塞

为了避免上述问题，Transaction Coordinator会周期性遍历内存中的事务状态Map，并执行如下操作

如果状态是BEGIN并且其最后更新时间与当前时间差大于transaction.remove.expired.transaction.cleanup.interval.ms（默认值为1小时），则主动将其终止：1）未避免原Producer临时恢复与当前终止流程冲突，增加该Producer对应的PID的epoch，并确保将该更新的信息写入Transaction Log；2）以更新后的epoch回滚事务，从而使得该事务相关的所有Broker都更新其缓存的该PID的epoch从而拒绝旧Producer的写操作
如果状态是PREPARE_COMMIT，完成后续的COMMIT流程————向各<Topic, Partition>写入Transaction Marker，在Transaction Log内写入COMPLETE_COMMIT
如果状态是PREPARE_ABORT，完成后续ABORT流程

终止`Transaction ID`

某Transaction ID的Producer可能很长时间不再发送数据，Transaction Coordinator没必要再保存该Transaction ID与PID等的映射，否则可能会造成大量的资源浪费。因此需要有一个机制探测不再活跃的Transaction ID并将其信息删除。

Transaction Coordinator会周期性遍历内存中的Transaction ID与PID映射，如果某Transaction ID没有对应的正在进行中的事务并且它对应的最后一个事务的结束时间与当前时间差大于transactional.id.expiration.ms（默认值是7天），则将其从内存中删除并在Transaction Log中将其对应的日志的值设置为null从而使得Log Compact可将其记录删除。

两阶段提交

Kafka的事务机制与《分布式事务（一）两阶段提交及JTA》一文中所介绍的两阶段提交机制看似相似，都分PREPARE阶段和最终COMMIT阶段，但又有很大不同。

Kafka事务机制中，PREPARE时即要指明是PREPARE_COMMIT还是PREPARE_ABORT，并且只须在Transaction Log中标记即可，无须其它组件参与。而两阶段提交的PREPARE需要发送给所有的分布式事务参与方，并且事务参与方需要尽可能准备好，并根据准备情况返回Prepared或Non-Prepared状态给事务管理器。
Kafka事务中，一但发起PREPARE_COMMIT或PREPARE_ABORT，则确定该事务最终的结果应该是被COMMIT或ABORT。而分布式事务中，PREPARE后由各事务参与方返回状态，只有所有参与方均返回Prepared状态才会真正执行COMMIT，否则执行ROLLBACK
Kafka事务机制中，某几个Partition在COMMIT或ABORT过程中变为不可用，只影响该Partition不影响其它Partition。两阶段提交中，若唯一收到COMMIT命令参与者Crash，其它事务参与方无法判断事务状态从而使得整个事务阻塞
Kafka事务机制引入事务超时机制，有效避免了挂起的事务影响其它事务的问题
Kafka事务机制中存在多个Transaction Coordinator实例，而分布式事务中只有一个事务管理器

Zookeeper

Zookeeper的原子广播协议与两阶段提交以及Kafka事务机制有相似之处，但又有各自的特点

Kafka事务可COMMIT也可ABORT。而Zookeeper原子广播协议只有COMMIT没有ABORT。当然，Zookeeper不COMMIT某消息也即等效于ABORT该消息的更新。
Kafka存在多个Transaction Coordinator实例，扩展性较好。而Zookeeper写操作只能在Leader节点进行，所以其写性能远低于读性能。
Kafka事务是COMMIT还是ABORT完全取决于Producer即客户端。而Zookeeper原子广播协议中某条消息是否被COMMIT取决于是否有一大半FOLLOWER ACK该消息。

Kafka的高可用-1

Kafka High Availability

Replication(副本)

　在Kafka在0.8以前的版本中，是没有Replication的，一旦某一个Broker宕机，则其上所有的Partition数据都不可被消费，这与Kafka数据持久性及Delivery Guarantee的设计目标相悖。同时Producer都不能再将数据存于这些Partition中。

如果Producer使用同步模式则Producer会在尝试重新发送message.send.max.retries（默认值为3）次后抛出Exception，用户可以选择停止发送后续数据也可选择继续选择发送。而前者会造成数据的阻塞，后者会造成本应发往该Broker的数据的丢失。
如果Producer使用异步模式，则Producer会尝试重新发送message.send.max.retries（默认值为3）次后记录该异常并继续发送后续数据，这会造成数据丢失并且用户只能通过日志发现该问题。

　　由此可见，在没有Replication的情况下，一旦某机器宕机或者某个Broker停止工作则会造成整个系统的可用性降低。随着集群规模的增加，整个集群中出现该类异常的几率大大增加，因此对于生产系统而言Replication机制的引入非常重要。　　

Leader Election

引入Replication之后，同一个Partition可能会有多个Replica，而这时需要在这些Replica中选出一个Leader，Producer和Consumer只与这个Leader交互，其它Replica作为Follower从Leader中复制数据。

　　因为需要保证同一个Partition的多个Replica之间的数据一致性（其中一个宕机后其它Replica必须要能继续服务并且即不能造成数据重复也不能造成数据丢失）。如果没有一个Leader，所有Replica都可同时读/写数据，那就需要保证多个Replica之间互相（N×N条通路）同步数据，数据的一致性和有序性非常难保证，大大增加了Replication实现的复杂性，同时也增加了出现异常的几率。而引入Leader后，只有Leader负责数据读写，Follower只向Leader顺序Fetch数据（N条通路），系统更加简单且高效。

HA解析

所有Replica均匀分布到整个集群

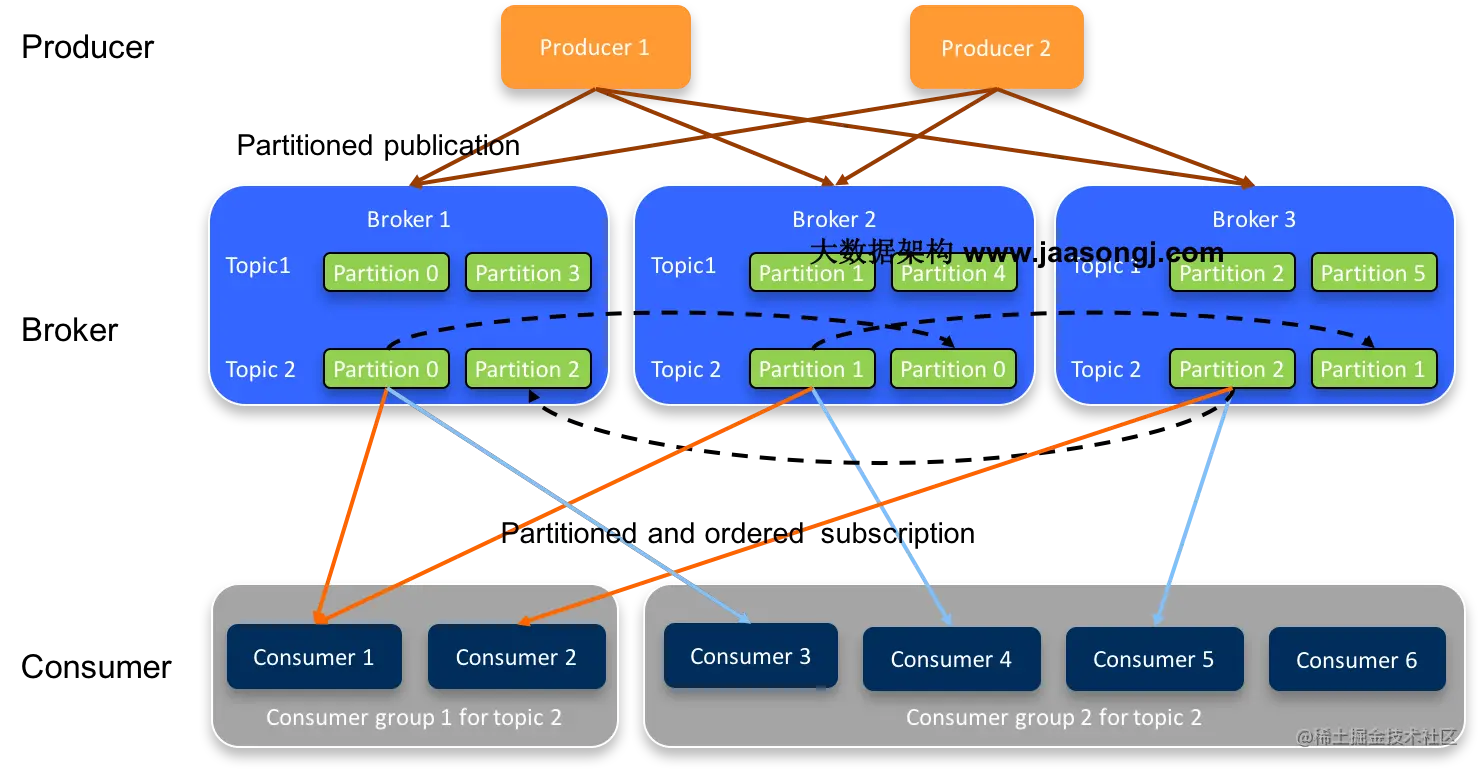

　为了更好的做负载均衡，Kafka尽量将所有的Partition均匀分配到整个集群上。一个典型的部署方式是一个Topic的Partition数量大于Broker的数量。同时为了提高Kafka的容错能力，也需要将同一个Partition的Replica尽量分散到不同的机器。实际上，如果所有的Replica都在同一个Broker上，那一旦该Broker宕机，该Partition的所有Replica都无法工作，也就达不到HA的效果。同时，如果某个Broker宕机了，需要保证它上面的负载可以被均匀的分配到其它幸存的所有Broker上。　　Kafka分配Replica的算法如下：

将所有Broker（假设共n个Broker）和待分配的Partition排序
将第i个Partition分配到第（i mod n）个Broker上
将第i个Partition的第j个Replica分配到第（(i + j) mod n）个Broker上

Data Replication

　　Kafka的Data Replication需要解决如下问题：

怎样Propagate消息
在向Producer发送ACK前需要保证有多少个Replica已经收到该消息
怎样处理某个Replica不工作的情况
怎样处理Failed Replica恢复回来的情况

Propagate消息

Producer在发布消息到某个Partition时，先通过 Metadata （通过 Broker 获取并且缓存在 Producer 内）找到该 Partition 的Leader，然后无论该Topic的Replication Factor为多少（也即该Partition有多少个Replica），Producer只将该消息发送到该Partition的Leader。Leader会将该消息写入其本地Log。每个Follower都从Leader pull数据。这种方式上，Follower存储的数据顺序与Leader保持一致。Follower在收到该消息并写入其Log后，向Leader发送ACK。一旦Leader收到了ISR中的所有Replica的ACK，该消息就被认为已经commit了，Leader将增加HW并且向Producer发送ACK。为了提高性能，每个Follower在接收到数据后就立马向Leader发送ACK，而非等到数据写入Log中。因此，对于已经commit的消息，Kafka只能保证它被存于多个Replica的内存中，而不能保证它们被持久化到磁盘中，也就不能完全保证异常发生后该条消息一定能被Consumer消费。但考虑到这种场景非常少见，可以认为这种方式在性能和数据持久化上做了一个比较好的平衡。在将来的版本中，Kafka会考虑提供更高的持久性。 Consumer读消息也是从Leader读取，只有被commit过的消息（offset低于HW的消息）才会暴露给Consumer。

Kafka Replication的数据流如下图所示

ACK前需要保证有多少个备份

　　和大部分分布式系统一样，Kafka处理失败需要明确定义一个Broker是否“活着”。对于Kafka而言，Kafka存活包含两个条件，一是它必须维护与Zookeeper的session(这个通过Zookeeper的Heartbeat机制来实现)。二是Follower必须能够及时将Leader的消息复制过来，不能“落后太多”。　　Leader会跟踪与其保持同步的Replica列表，该列表称为ISR（即in-sync Replica）。如果一个Follower宕机，或者落后太多，Leader将把它从ISR中移除。这里所描述的“落后太多”指Follower复制的消息落后于Leader后的条数超过预定值（该值可在 $KAFKA_HOME/config/server.properties中通过replica.lag.max.messages配置，其默认值是4000）或者Follower超过一定时间（该值可在$KAFKA_HOME/config/server.properties中通过replica.lag.time.max.ms来配置，其默认值是10000）未向Leader发送fetch请求。。　　Kafka的复制机制既不是完全的同步复制，也不是单纯的异步复制。事实上，同步复制要求所有能工作的Follower都复制完，这条消息才会被认为commit，这种复制方式极大的影响了吞吐率（高吞吐率是Kafka非常重要的一个特性）。而异步复制方式下，Follower异步的从Leader复制数据，数据只要被Leader写入log就被认为已经commit，这种情况下如果Follower都复制完都落后于Leader，而如果Leader突然宕机，则会丢失数据。而Kafka的这种使用ISR的方式则很好的均衡了确保数据不丢失以及吞吐率。Follower可以批量的从Leader复制数据，这样极大的提高复制性能（批量写磁盘），极大减少了Follower与Leader的差距。　　需要说明的是，Kafka只解决fail/recover，不处理“Byzantine”（“拜占庭”）问题。一条消息只有被ISR里的所有Follower都从Leader复制过去才会被认为已提交。这样就避免了部分数据被写进了Leader，还没来得及被任何Follower复制就宕机了，而造成数据丢失（Consumer无法消费这些数据）。而对于Producer而言，它可以选择是否等待消息commit，这可以通过request.required.acks来设置。这种机制确保了只要ISR有一个或以上的Follower，一条被commit的消息就不会丢失。　

Leader Election算法

　　上文说明了Kafka是如何做Replication的，另外一个很重要的问题是当Leader宕机了，怎样在Follower中选举出新的Leader。因为Follower可能落后许多或者crash了，所以必须确保选择“最新”的Follower作为新的Leader。一个基本的原则就是，如果Leader不在了，新的Leader必须拥有原来的Leader commit过的所有消息。这就需要作一个折衷，如果Leader在标明一条消息被commit前等待更多的Follower确认，那在它宕机之后就有更多的Follower可以作为新的Leader，但这也会造成吞吐率的下降。　　一种非常常用的Leader Election的方式是“Majority Vote”（“少数服从多数”），但Kafka并未采用这种方式。这种模式下，如果我们有2f+1个Replica（包含Leader和Follower），那在commit之前必须保证有f+1个Replica复制完消息，为了保证正确选出新的Leader，fail的Replica不能超过f个。因为在剩下的任意f+1个Replica里，至少有一个Replica包含有最新的所有消息。这种方式有个很大的优势，系统的latency只取决于最快的几个Broker，而非最慢那个。Majority Vote也有一些劣势，为了保证Leader Election的正常进行，它所能容忍的fail的follower个数比较少。如果要容忍1个follower挂掉，必须要有3个以上的Replica，如果要容忍2个Follower挂掉，必须要有5个以上的Replica。也就是说，在生产环境下为了保证较高的容错程度，必须要有大量的Replica，而大量的Replica又会在大数据量下导致性能的急剧下降。这就是这种算法更多用在Zookeeper这种共享集群配置的系统中而很少在需要存储大量数据的系统中使用的原因。例如HDFS的HA Feature是基于majority-vote-based journal，但是它的数据存储并没有使用这种方式。　　实际上，Leader Election算法非常多，比如Zookeeper的Zab, Raft和Viewstamped Replication。而Kafka所使用的Leader Election算法更像微软的PacificA算法。　　Kafka在Zookeeper中动态维护了一个ISR（in-sync replicas），这个ISR里的所有Replica都跟上了leader，只有ISR里的成员才有被选为Leader的可能。在这种模式下，对于f+1个Replica，一个Partition能在保证不丢失已经commit的消息的前提下容忍f个Replica的失败。在大多数使用场景中，这种模式是非常有利的。事实上，为了容忍f个Replica的失败，Majority Vote和ISR在commit前需要等待的Replica数量是一样的，但是ISR需要的总的Replica的个数几乎是Majority Vote的一半。　　

处理所有Replica都不工作

　　上文提到，在ISR中至少有一个follower时，Kafka可以确保已经commit的数据不丢失，但如果某个Partition的所有Replica都宕机了，就无法保证数据不丢失了。这种情况下有两种可行的方案：

等待ISR中的任一个Replica“活”过来，并且选它作为Leader
选择第一个“活”过来的Replica（不一定是ISR中的）作为Leader

　　这就需要在可用性和一致性当中作出一个简单的折衷。如果一定要等待ISR中的Replica“活”过来，那不可用的时间就可能会相对较长。而且如果ISR中的所有Replica都无法“活”过来了，或者数据都丢失了，这个Partition将永远不可用。选择第一个“活”过来的Replica作为Leader，而这个Replica不是ISR中的Replica，那即使它并不保证已经包含了所有已commit的消息，它也会成为Leader而作为consumer的数据源（前文有说明，所有读写都由Leader完成）。Kafka0.8.*使用了第二种方式。根据Kafka的文档，在以后的版本中，Kafka支持用户通过配置选择这两种方式中的一种，从而根据不同的使用场景选择高可用性还是强一致性。

选举Leader

　　最简单最直观的方案是，所有Follower都在Zookeeper上设置一个Watch，一旦Leader宕机，其对应的ephemeral znode会自动删除，此时所有Follower都尝试创建该节点，而创建成功者（Zookeeper保证只有一个能创建成功）即是新的Leader，其它Replica即为Follower。　　但是该方法会有3个问题：　　

split-brain 这是由Zookeeper的特性引起的，虽然Zookeeper能保证所有Watch按顺序触发，但并不能保证同一时刻所有Replica“看”到的状态是一样的，这就可能造成不同Replica的响应不一致
herd effect 任何broker或者consumer的增减都会触发所有的consumer的rebalance
Zookeeper负载过重-- 每个Replica都要为此在Zookeeper上注册一个Watch，当集群规模增加到几千个Partition时Zookeeper负载会过重。

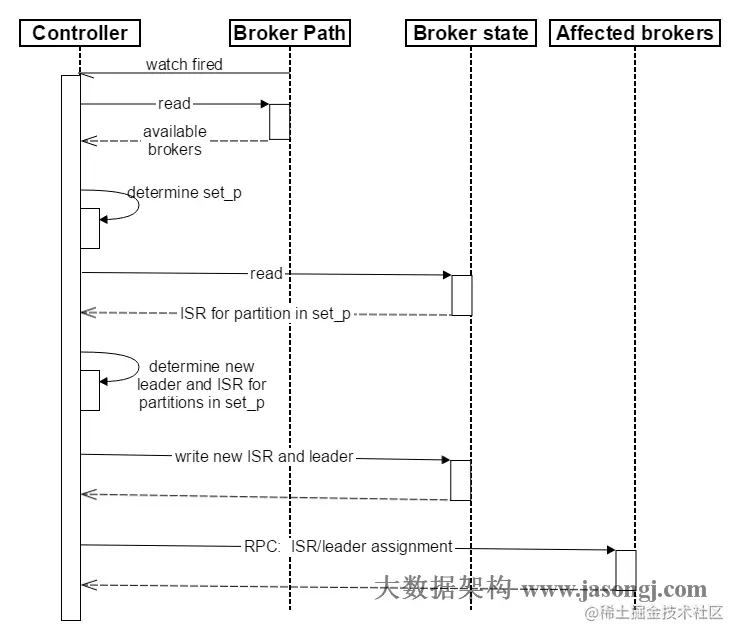

　　*Kafka 0.8.的Leader Election方案解决了上述问题，它在所有broker中选出一个controller，所有Partition的Leader选举都由controller决定。controller会将Leader的改变直接通过RPC的方式（比Zookeeper Queue的方式更高效）通知需为此作出响应的Broker。同时controller也负责增删Topic以及Replica的重新分配。

HA相关Zookeeper结构

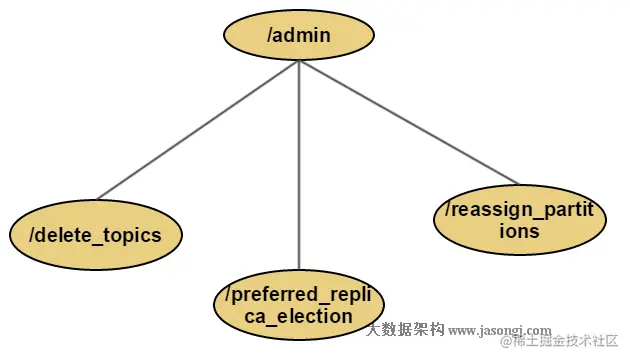

　　（本节所示Zookeeper结构中，实线框代表路径名是固定的，而虚线框代表路径名与业务相关）　　admin （该目录下znode只有在有相关操作时才会存在，操作结束时会将其删除）

/admin/preferred_replica_election数据结构

   Schema:
{
      "fields":[
         {
            "name":"version",
            "type":"int",
            "doc":"version id"
         },
         {
            "name":"partitions",
            "type":{
               "type":"array",
               "items":{
                  "fields":[
                     {
                        "name":"topic",
                        "type":"string",
                        "doc":"topic of the partition for which preferred replica election should be triggered"
                     },
                     {
                        "name":"partition",
                        "type":"int",
                        "doc":"the partition for which preferred replica election should be triggered"
                     }
                  ],
               }
               "doc":"an array of partitions for which preferred replica election should be triggered"
            }
         }
      ]
   }

   Example:
   {
     "version": 1,
     "partitions":
        [
           {
               "topic": "topic1",
               "partition": 8
           },
           {
               "topic": "topic2",
               "partition": 16
           }
        ]
   }

/admin/reassign_partitions用于将一些Partition分配到不同的broker集合上。对于每个待重新分配的Partition，Kafka会在该znode上存储其所有的Replica和相应的Broker id。该znode由管理进程创建并且一旦重新分配成功它将会被自动移除。其数据结构如下

 Schema:
{
      "fields":[
         {
            "name":"version",
            "type":"int",
            "doc":"version id"
         },
         {
            "name":"partitions",
            "type":{
               "type":"array",
               "items":{
                  "fields":[
                     {
                        "name":"topic",
                        "type":"string",
                        "doc":"topic of the partition to be reassigned"
                     },
                     {
                        "name":"partition",
                        "type":"int",
                        "doc":"the partition to be reassigned"
                     },
                     {
                        "name":"replicas",
                        "type":"array",
                        "items":"int",
                        "doc":"a list of replica ids"
                     }
                  ],
               }
               "doc":"an array of partitions to be reassigned to new replicas"
            }
         }
      ]
   }

   Example:
   {
     "version": 1,
     "partitions":
        [
           {
               "topic": "topic3",
               "partition": 1,
               "replicas": [1, 2, 3]
           }
        ]
   }

/admin/delete_topics数据结构

Schema:
{ "fields":
    [ {"name": "version", "type": "int", "doc": "version id"},
      {"name": "topics",
       "type": { "type": "array", "items": "string", "doc": "an array of topics to be deleted"}
      } ]
}

Example:
{
  "version": 1,
  "topics": ["topic4", "topic5"]
}

brokers

Kafka Zookeeper brokers structure转存失败，建议直接上传图片文件

　broker（即/brokers/ids/[brokerId]）存储“活着”的Broker信息。数据结构如下

Schema:
{ "fields":
    [ {"name": "version", "type": "int", "doc": "version id"},
      {"name": "host", "type": "string", "doc": "ip address or host name of the broker"},
      {"name": "port", "type": "int", "doc": "port of the broker"},
      {"name": "jmx_port", "type": "int", "doc": "port for jmx"}
    ]
}

Example:
{
    "jmx_port":-1,
    "host":"node1",
    "version":1,
    "port":9092
}

　topic注册信息（/brokers/topics/[topic]），存储该Topic的所有Partition的所有Replica所在的Broker id，第一个Replica即为Preferred Replica，对一个给定的Partition，它在同一个Broker上最多只有一个Replica,因此Broker id可作为Replica id。数据结构如下

Schema:
{ "fields" :
    [ {"name": "version", "type": "int", "doc": "version id"},
      {"name": "partitions",
       "type": {"type": "map",
                "values": {"type": "array", "items": "int", "doc": "a list of replica ids"},
                "doc": "a map from partition id to replica list"},
      }
    ]
}
Example:
{
    "version":1,
    "partitions":
        {"12":[6],
        "8":[2],
        "4":[6],
        "11":[5],
        "9":[3],
        "5":[7],
        "10":[4],
        "6":[8],
        "1":[3],
        "0":[2],
        "2":[4],
        "7":[1],
        "3":[5]}
}

partition state（/brokers/topics/[topic]/partitions/[partitionId]/state）结构如下

Schema:
{ "fields":
    [ {"name": "version", "type": "int", "doc": "version id"},
      {"name": "isr",
       "type": {"type": "array",
                "items": "int",
                "doc": "an array of the id of replicas in isr"}
      },
      {"name": "leader", "type": "int", "doc": "id of the leader replica"},
      {"name": "controller_epoch", "type": "int", "doc": "epoch of the controller that last updated the leader and isr info"},
      {"name": "leader_epoch", "type": "int", "doc": "epoch of the leader"}
    ]
}

Example:
{
    "controller_epoch":29,
    "leader":2,
    "version":1,
    "leader_epoch":48,
    "isr":[2]
}

controller /controller -> int (broker id of the controller)存储当前controller的信息

/controller_epoch -> int (epoch)直接以整数形式存储controller epoch，而非像其它znode一样以JSON字符串形式存储。

Schema:
{ "fields":
    [ {"name": "version", "type": "int", "doc": "version id"},
      {"name": "brokerid", "type": "int", "doc": "broker id of the controller"}
    ]
}
Example:
{
    "version":1,
　　"brokerid":8
}

kafka的高可用-2

broker failover过程

Controller在Zookeeper注册Watch，一旦有Broker宕机（这是用宕机代表任何让系统认为其die的情景，包括但不限于机器断电，网络不可用，GC导致的Stop The World，进程crash等），其在Zookeeper对应的znode会自动被删除，Zookeeper会fire Controller注册的watch，Controller读取最新的幸存的Broker
Controller决定set_p，该集合包含了宕机的所有Broker上的所有Partition
对set_p中的每一个Partition

　　3.1 从/brokers/topics/[topic]/partitions/[partition]/state读取该Partition当前的ISR 　　 3.2 决定该Partition的新Leader。如果当前ISR中有至少一个Replica还幸存，则选择其中一个作为新Leader，新的ISR则包含当前ISR中所有幸存的Replica。否则选择该Partition中任意一个幸存的Replica作为新的Leader以及ISR（该场景下可能会有潜在的数据丢失）。如果该Partition的所有Replica都宕机了，则将新的Leader设置为-1。　　 3.3 将新的Leader，ISR和新的leader_epoch及controller_epoch写入/brokers/topics/[topic]/partitions/[partition]/state。注意，该操作只有其version在3.1至3.3的过程中无变化时才会执行，否则跳转到3.1
直接通过RPC向set_p相关的Broker发送LeaderAndISRRequest命令。Controller可以在一个RPC操作中发送多个命令从而提高效率。

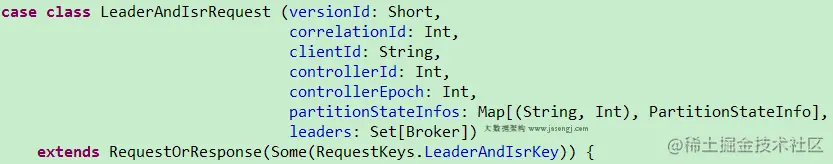

LeaderAndIsrRequest结构如下

　LeaderAndIsrResponse结构如下

创建/删除Topic

Controller在Zookeeper的/brokers/topics节点上注册Watch，一旦某个Topic被创建或删除，则Controller会通过Watch得到新创建/删除的Topic的Partition/Replica分配。
对于删除Topic操作，Topic工具会将该Topic名字存于/admin/delete_topics。若delete.topic.enable为true，则Controller注册在/admin/delete_topics上的Watch被fire，Controller通过回调向对应的Broker发送StopReplicaRequest；若为false则Controller不会在/admin/delete_topics上注册Watch，也就不会对该事件作出反应，此时Topic操作只被记录而不会被执行。
对于创建Topic操作，Controller从/brokers/ids读取当前所有可用的Broker列表，对于set_p中的每一个Partition：　　3.1 从分配给该Partition的所有Replica（称为AR）中任选一个可用的Broker作为新的Leader，并将AR设置为新的ISR（因为该Topic是新创建的，所以AR中所有的Replica都没有数据，可认为它们都是同步的，也即都在ISR中，任意一个Replica都可作为Leader）　　3.2 将新的Leader和ISR写入/brokers/topics/[topic]/partitions/[partition]

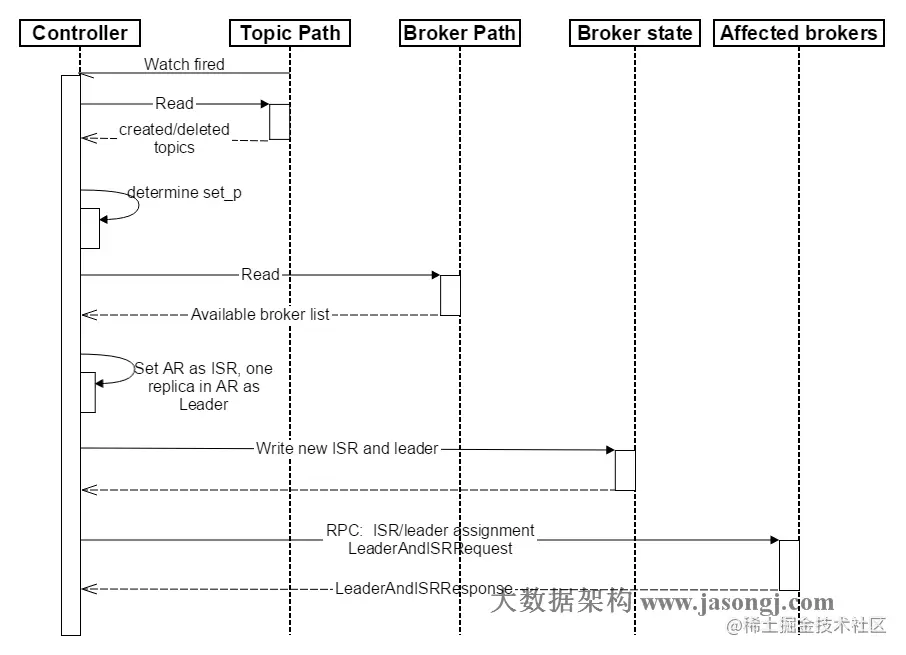

直接通过RPC向相关的Broker发送LeaderAndISRRequest。　　创建Topic顺序图如下所示。

Broker响应请求流程

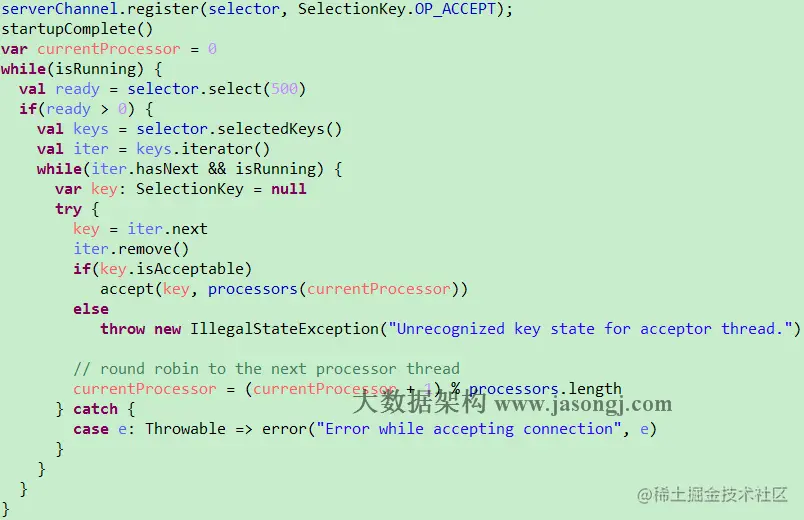

　　Broker通过kafka.network.SocketServer及相关模块接受各种请求并作出响应。整个网络通信模块基于Java NIO开发，并采用Reactor模式，其中包含1个Acceptor负责接受客户请求，N个Processor负责读写数据，M个Handler处理业务逻辑。　　Acceptor的主要职责是监听并接受客户端（请求发起方，包括但不限于Producer，Consumer，Controller，Admin Tool）的连接请求，并建立和客户端的数据传输通道，然后为该客户端指定一个Processor，至此它对该客户端该次请求的任务就结束了，它可以去响应下一个客户端的连接请求了。其核心代码如下。

Processor主要负责从客户端读取数据并将响应返回给客户端，它本身并不处理具体的业务逻辑，并且其内部维护了一个队列来保存分配给它的所有SocketChannel。Processor的run方法会循环从队列中取出新的SocketChannel并将其SelectionKey.OP_READ注册到selector上，然后循环处理已就绪的读（请求）和写（响应）。Processor读取完数据后，将其封装成Request对象并将其交给RequestChannel。　　RequestChannel是Processor和KafkaRequestHandler交换数据的地方，它包含一个队列requestQueue用来存放Processor加入的Request，KafkaRequestHandler会从里面取出Request来处理；同时它还包含一个respondQueue，用来存放KafkaRequestHandler处理完Request后返还给客户端的Response。　　Processor会通过processNewResponses方法依次将requestChannel中responseQueue保存的Response取出，并将对应的SelectionKey.OP_WRITE事件注册到selector上。当selector的select方法返回时，对检测到的可写通道，调用write方法将Response返回给客户端。　　KafkaRequestHandler循环从RequestChannel中取Request并交给kafka.server.KafkaApis处理具体的业务逻辑。

Broker启动过程

　　Broker启动后首先根据其ID在Zookeeper的/brokers/idszonde下创建临时子节点（Ephemeral node），创建成功后Controller的ReplicaStateMachine注册其上的Broker Change Watch会被fire，从而通过回调KafkaController.onBrokerStartup方法完成以下步骤：

向所有新启动的Broker发送UpdateMetadataRequest，其定义如下
将新启动的Broker上的所有Replica设置为OnlineReplica状态，同时这些Broker会为这些Partition启动high watermark线程
通过partitionStateMachine触发OnlinePartitionStateChange。

Controller Failover

Controller也需要Failover。每个Broker都会在Controller Path (/controller)上注册一个Watch。当前Controller失败时，对应的Controller Path会自动消失（因为它是Ephemeral Node），此时该Watch被fire，所有“活”着的Broker都会去竞选成为新的Controller（创建新的Controller Path），但是只会有一个竞选成功（这点由Zookeeper保证）。竞选成功者即为新的Leader，竞选失败者则重新在新的Controller Path上注册Watch。因为Zookeeper的Watch是一次性的，被fire一次之后即失效，所以需要重新注册。

Broker成功竞选为新Controller后会触发KafkaController.onControllerFailover方法，并在该方法中完成如下操作：

读取并增加Controller Epoch。
在ReassignedPartitions Path(/admin/reassign_partitions)上注册Watch。
在PreferredReplicaElection Path(/admin/preferred_replica_election)上注册Watch。
通过partitionStateMachine在Broker Topics Patch(/brokers/topics)上注册Watch。
若delete.topic.enable设置为true（默认值是false），则partitionStateMachine在Delete Topic Patch(/admin/delete_topics)上注册Watch。
通过replicaStateMachine在Broker Ids Patch(/brokers/ids)上注册Watch。
初始化ControllerContext对象，设置当前所有Topic，“活”着的Broker列表，所有Partition的Leader及ISR等。
启动replicaStateMachine和partitionStateMachine。
将brokerState状态设置为RunningAsController。
将每个Partition的Leadership信息发送给所有“活”着的Broker。
若auto.leader.rebalance.enable配置为true（默认值是true），则启动partition-rebalance线程。
若delete.topic.enable设置为true且Delete Topic Patch(/admin/delete_topics)中有值，则删除相应的Topic。

Partition重新分配

　　管理工具发出重新分配Partition请求后，会将相应信息写到/admin/reassign_partitions上，而该操作会触发ReassignedPartitionsIsrChangeListener，从而通过执行回调函数KafkaController.onPartitionReassignment来完成以下操作：

将Zookeeper中的AR（Current Assigned Replicas）更新为OAR（Original list of replicas for partition） + RAR（Reassigned replicas）。
强制更新Zookeeper中的leader epoch，向AR中的每个Replica发送LeaderAndIsrRequest。
将RAR - OAR中的Replica设置为NewReplica状态。
等待直到RAR中所有的Replica都与其Leader同步。
将RAR中所有的Replica都设置为OnlineReplica状态。
将Cache中的AR设置为RAR。
若Leader不在RAR中，则从RAR中重新选举出一个新的Leader并发送LeaderAndIsrRequest。若新的Leader不是从RAR中选举而出，则还要增加Zookeeper中的leader epoch。
将OAR - RAR中的所有Replica设置为OfflineReplica状态，该过程包含两部分。第一，将Zookeeper上ISR中的OAR - RAR移除并向Leader发送LeaderAndIsrRequest从而通知这些Replica已经从ISR中移除；第二，向OAR - RAR中的Replica发送StopReplicaRequest从而停止不再分配给该Partition的Replica。
将OAR - RAR中的所有Replica设置为NonExistentReplica状态从而将其从磁盘上删除。
将Zookeeper中的AR设置为RAR。
删除/admin/reassign_partition。

注意：最后一步才将Zookeeper中的AR更新，因为这是唯一一个持久存储AR的地方，如果Controller在这一步之前crash，新的Controller仍然能够继续完成该过程。　　以下是Partition重新分配的案例，OAR = ｛1，2，3｝，RAR = ｛4，5，6｝，Partition重新分配过程中Zookeeper中的AR和Leader/ISR路径如下

AR leader/isr Step
{1,2,3} 1/{1,2,3} (initial state)
{1,2,3,4,5,6} 1/{1,2,3} (step 2)
{1,2,3,4,5,6} 1/{1,2,3,4,5,6} (step 4)
{1,2,3,4,5,6} 4/{1,2,3,4,5,6} (step 7)
{1,2,3,4,5,6} 4/{4,5,6} (step 8)
{4,5,6} 4/{4,5,6} (step 10)

AR	leader/isr	Step
{1,2,3}	1/{1,2,3}	(initial state)
{1,2,3,4,5,6}	1/{1,2,3}	(step 2)
{1,2,3,4,5,6}	1/{1,2,3,4,5,6}	(step 4)
{1,2,3,4,5,6}	4/{1,2,3,4,5,6}	(step 7)
{1,2,3,4,5,6}	4/{4,5,6}	(step 8)
{4,5,6}	4/{4,5,6}	(step 10)

Follower从Leader Fetch数据

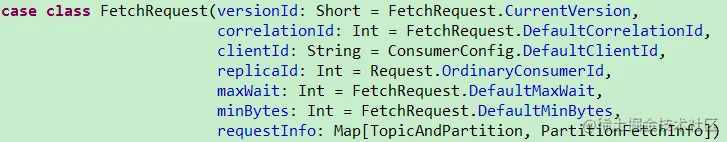

　Follower通过向Leader发送FetchRequest获取消息，FetchRequest结构如下　从FetchRequest的结构可以看出，每个Fetch请求都要指定最大等待时间和最小获取字节数，以及由TopicAndPartition和PartitionFetchInfo构成的Map。实际上，Follower从Leader数据和Consumer从Broker Fetch数据，都是通过FetchRequest请求完成，所以在FetchRequest结构中，其中一个字段是clientID，并且其默认值是ConsumerConfig.DefaultClientId。

　Leader收到Fetch请求后，Kafka通过KafkaApis.handleFetchRequest响应该请求，响应过程如下：

replicaManager根据请求读出数据存入dataRead中。
如果该请求来自Follower则更新其相应的LEO（log end offset）以及相应Partition的High Watermark
根据dataRead算出可读消息长度（单位为字节）并存入bytesReadable中。
满足下面4个条件中的1个，则立即将相应的数据返回

Fetch请求不希望等待，即fetchRequest.macWait <= 0
Fetch请求不要求一定能取到消息，即fetchRequest.numPartitions <= 0，也即requestInfo为空
有足够的数据可供返回，即bytesReadable >= fetchRequest.minBytes
读取数据时发生异常

若不满足以上4个条件，FetchRequest将不会立即返回，并将该请求封装成DelayedFetch。检查该DeplayedFetch是否满足，若满足则返回请求，否则将该请求加入Watch列表

Kafka高性能架构

Partition实现并行处理

Partition提供并行处理的能力

Kafka是一个Pub-Sub的消息系统，无论是发布还是订阅，都须指定Topic。如《Kafka设计解析（一）- Kafka背景及架构介绍》一文所述，Topic只是一个逻辑的概念。每个Topic都包含一个或多个Partition，不同Partition可位于不同节点。同时Partition在物理上对应一个本地文件夹，每个Partition包含一个或多个Segment，每个Segment包含一个数据文件和一个与之对应的索引文件。在逻辑上，可以把一个Partition当作一个非常长的数组，可通过这个“数组”的索引（offset）去访问其数据。

一方面，由于不同Partition可位于不同机器，因此可以充分利用集群优势，实现机器间的并行处理。另一方面，由于Partition在物理上对应一个文件夹，即使多个Partition位于同一个节点，也可通过配置让同一节点上的不同Partition置于不同的disk drive上，从而实现磁盘间的并行处理，充分发挥多磁盘的优势。

利用多磁盘的具体方法是，将不同磁盘mount到不同目录，然后在server.properties中，将log.dirs设置为多目录（用逗号分隔）。Kafka会自动将所有Partition尽可能均匀分配到不同目录也即不同目录（也即不同disk）上。

注：虽然物理上最小单位是Segment，但Kafka并不提供同一Partition内不同Segment间的并行处理。因为对于写而言，每次只会写Partition内的一个Segment，而对于读而言，也只会顺序读取同一Partition内的不同Segment。

Partition是最小并发粒度

如同《Kafka设计解析（四）- Kafka Consumer设计解析》一文所述，多Consumer消费同一个Topic时，同一条消息只会被同一Consumer Group内的一个Consumer所消费。而数据并非按消息为单位分配，而是以Partition为单位分配，也即同一个Partition的数据只会被一个Consumer所消费（在不考虑Rebalance的前提下）。

如果Consumer的个数多于Partition的个数，那么会有部分Consumer无法消费该Topic的任何数据，也即当Consumer个数超过Partition后，增加Consumer并不能增加并行度。

简而言之，Partition个数决定了可能的最大并行度。如下图所示，由于Topic 2只包含3个Partition，故group2中的Consumer 3、Consumer 4、Consumer 5 可分别消费1个Partition的数据，而Consumer 6消费不到Topic 2的任何数据。

以Spark消费Kafka数据为例，如果所消费的Topic的Partition数为N，则有效的Spark最大并行度也为N。即使将Spark的Executor数设置为N+M，最多也只有N个Executor可同时处理该Topic的数据。

ISR实现可用性与数据一致性的动态平衡

CAP理论

CAP理论是指，分布式系统中，一致性、可用性和分区容忍性最多只能同时满足两个。

一致性

通过某个节点的写操作结果对后面通过其它节点的读操作可见
如果更新数据后，并发访问情况下后续读操作可立即感知该更新，称为强一致性
如果允许之后部分或者全部感知不到该更新，称为弱一致性
若在之后的一段时间（通常该时间不固定）后，一定可以感知到该更新，称为最终一致性

可用性

任何一个没有发生故障的节点必须在有限的时间内返回合理的结果

分区容忍性

部分节点宕机或者无法与其它节点通信时，各分区间还可保持分布式系统的功能

一般而言，都要求保证分区容忍性。所以在CAP理论下，更多的是需要在可用性和一致性之间做权衡。

常用数据复制及一致性方案

Master-Slave

RDBMS的读写分离即为典型的Master-Slave方案
同步复制可保证强一致性但会影响可用性
异步复制可提供高可用性但会降低一致性

WNR

主要用于去中心化的分布式系统中。DynamoDB与Cassandra即采用此方案或其变种
N代表总副本数，W代表每次写操作要保证的最少写成功的副本数，R代表每次读至少要读取的副本数
当W+R>N时，可保证每次读取的数据至少有一个副本拥有最新的数据
多个写操作的顺序难以保证，可能导致多副本间的写操作顺序不一致。Dynamo通过向量时钟保证最终一致性

Paxos及其变种

Google的Chubby，Zookeeper的原子广播协议（Zab），RAFT等

基于ISR的数据复制方案 如《 Kafka High Availability（上）》一文所述，Kafka的数据复制是以Partition为单位的。而多个备份间的数据复制，通过Follower向Leader拉取数据完成。从一这点来讲，Kafka的数据复制方案接近于上文所讲的Master-Slave方案。不同的是，Kafka既不是完全的同步复制，也不是完全的异步复制，而是基于ISR的动态复制方案。

ISR，也即In-sync Replica。每个Partition的Leader都会维护这样一个列表，该列表中，包含了所有与之同步的Replica（包含Leader自己）。每次数据写入时，只有ISR中的所有Replica都复制完，Leader才会将其置为Commit，它才能被Consumer所消费。

这种方案，与同步复制非常接近。但不同的是，这个ISR是由Leader动态维护的。如果Follower不能紧“跟上”Leader，它将被Leader从ISR中移除，待它又重新“跟上”Leader后，会被Leader再次加加ISR中。每次改变ISR后，Leader都会将最新的ISR持久化到Zookeeper中。

至于如何判断某个Follower是否“跟上”Leader，不同版本的Kafka的策略稍微有些区别。

对于0.8.*版本，如果Follower在replica.lag.time.max.ms时间内未向Leader发送Fetch请求（也即数据复制请求），则Leader会将其从ISR中移除。如果某Follower持续向Leader发送Fetch请求，但是它与Leader的数据差距在replica.lag.max.messages以上，也会被Leader从ISR中移除。
从0.9.0.0版本开始，replica.lag.max.messages被移除，故Leader不再考虑Follower落后的消息条数。另外，Leader不仅会判断Follower是否在replica.lag.time.max.ms时间内向其发送Fetch请求，同时还会考虑Follower是否在该时间内与之保持同步。
0.10.* 版本的策略与0.9.*版一致

对于0.8.*版本的replica.lag.max.messages参数，既然只有ISR中的所有Replica复制完后的消息才被认为Commit，那为何会出现Follower与Leader差距过大的情况？原因在于，Leader并不需要等到前一条消息被Commit才接收后一条消息。事实上，Leader可以按顺序接收大量消息，最新的一条消息的Offset被记为LEO（Log end offset）。而只有被ISR中所有Follower都复制过去的消息才会被Commit，Consumer只能消费被Commit的消息，最新被Commit的Offset被记为High watermark。换句话说，LEO 标记的是Leader所保存的最新消息的offset，而High watermark标记的是最新的可被消费的（已同步到ISR中的Follower）消息。而Leader对数据的接收与Follower对数据的复制是异步进行的，因此会出现Hight watermark与LEO存在一定差距的情况。0.8.*版本中replica.lag.max.messages限定了Leader允许的该差距的最大值。

Kafka基于ISR的数据复制方案原理如下图所示。如上图所示，在第一步中，Leader A总共收到3条消息，故其high watermark为3，但由于ISR中的Follower只同步了第1条消息（m1），故只有m1被Commit，也即只有m1可被Consumer消费。此时Follower B与Leader A的差距是1，而Follower C与Leader A的差距是2，均未超过默认的replica.lag.max.messages，故得以保留在ISR中。在第二步中，由于旧的Leader A宕机，新的Leader B在replica.lag.time.max.ms时间内未收到来自A的Fetch请求，故将A从ISR中移除，此时ISR={B，C}。同时，由于此时新的Leader B中只有2条消息，并未包含m3（m3从未被任何Leader所Commit），所以m3无法被Consumer消费。第四步中，Follower A恢复正常，它先将宕机前未Commit的所有消息全部删除，然后从最后Commit过的消息的下一条消息开始追赶新的Leader B，直到它“赶上”新的Leader，才被重新加入新的ISR中。

使用ISR方案的原因

由于Leader可移除不能及时与之同步的Follower，故与同步复制相比可避免最慢的Follower拖慢整体速度，也即ISR提高了系统可用性。
ISR中的所有Follower都包含了所有Commit过的消息，而只有Commit过的消息才会被Consumer消费，故从Consumer的角度而言，ISR中的所有Replica都始终处于同步状态，从而与异步复制方案相比提高了数据一致性。
ISR可动态调整，极限情况下，可以只包含Leader，极大提高了可容忍的宕机的Follower的数量。与Majority Quorum方案相比，容忍相同个数的节点失败，所要求的总节点数少了近一半。

ISR相关配置说明

Broker的min.insync.replicas参数指定了Broker所要求的ISR最小长度，默认值为1。也即极限情况下ISR可以只包含Leader。但此时如果Leader宕机，则该Partition不可用，可用性得不到保证。
只有被ISR中所有Replica同步的消息才被Commit，但Producer发布数据时，Leader并不需要ISR中的所有Replica同步该数据才确认收到数据。Producer可以通过acks参数指定最少需要多少个Replica确认收到该消息才视为该消息发送成功。acks的默认值是1，即Leader收到该消息后立即告诉Producer收到该消息，此时如果在ISR中的消息复制完该消息前Leader宕机，那该条消息会丢失。而如果将该值设置为0，则Producer发送完数据后，立即认为该数据发送成功，不作任何等待，而实际上该数据可能发送失败，并且Producer的Retry机制将不生效。更推荐的做法是，将acks设置为all或者-1，此时只有ISR中的所有Replica都收到该数据（也即该消息被Commit），Leader才会告诉Producer该消息发送成功，从而保证不会有未知的数据丢失。

高性能具体实现

高效使用磁盘

顺序写磁盘

根据《一些场景下顺序写磁盘快于随机写内存》所述，将写磁盘的过程变为顺序写（顺序IO），可极大提高对磁盘的利用率。

Kafka的整个设计中，Partition相当于一个非常长的数组，而Broker接收到的所有消息顺序写入这个大数组中。同时Consumer通过Offset顺序消费这些数据，并且不删除已经消费的数据，从而避免了随机写磁盘的过程。

由于磁盘有限，不可能保存所有数据，实际上作为消息系统Kafka也没必要保存所有数据，需要删除旧的数据。而这个删除过程，并非通过使用“读-写”模式去修改文件，而是将Partition分为多个Segment，每个Segment对应一个物理文件，通过删除整个文件的方式去删除Partition内的数据。这种方式清除旧数据的方式，也避免了对文件的随机写操作。

通过如下代码可知，Kafka删除Segment的方式，是直接删除Segment对应的整个log文件和整个index文件而非删除文件中的部分内容。

/**
 * Delete this log segment from the filesystem.
 *
 * @throws KafkaStorageException if the delete fails.
 */
def delete() {
  val deletedLog = log.delete()
  val deletedIndex = index.delete()
  val deletedTimeIndex = timeIndex.delete()
  if(!deletedLog && log.file.exists)
    throw new KafkaStorageException("Delete of log " + log.file.getName + " failed.")
  if(!deletedIndex && index.file.exists)
    throw new KafkaStorageException("Delete of index " + index.file.getName + " failed.")
  if(!deletedTimeIndex && timeIndex.file.exists)
    throw new KafkaStorageException("Delete of time index " + timeIndex.file.getName + " failed.")
}

充分利用Page Cache

使用Page Cache的好处如下

I/O Scheduler会将连续的小块写组装成大块的物理写从而提高性能
I/O Scheduler会尝试将一些写操作重新按顺序排好，从而减少磁盘头的移动时间
充分利用所有空闲内存（非JVM内存）。如果使用应用层Cache（即JVM堆内存），会增加GC负担
读操作可直接在Page Cache内进行。如果消费和生产速度相当，甚至不需要通过物理磁盘（直接通过Page Cache）交换数据
如果进程重启，JVM内的Cache会失效，但Page Cache仍然可用

Broker收到数据后，写磁盘时只是将数据写入Page Cache，并不保证数据一定完全写入磁盘。从这一点看，可能会造成机器宕机时，Page Cache内的数据未写入磁盘从而造成数据丢失。但是这种丢失只发生在机器断电等造成操作系统不工作的场景，而这种场景完全可以由Kafka层面的Replication机制去解决。如果为了保证这种情况下数据不丢失而强制将Page Cache中的数据Flush到磁盘，反而会降低性能。也正因如此，Kafka虽然提供了flush.messages和flush.ms两个参数将Page Cache中的数据强制Flush到磁盘，但是Kafka并不建议使用。

如果数据消费速度与生产速度相当，甚至不需要通过物理磁盘交换数据，而是直接通过Page Cache交换数据。同时，Follower从Leader Fetch数据时，也可通过Page Cache完成。下图为某Partition的Leader节点的网络/磁盘读写信息。

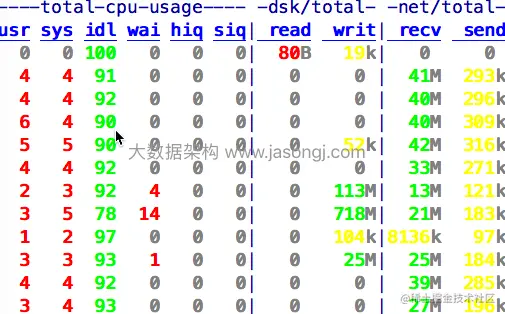

从上图可以看到，该Broker每秒通过网络从Producer接收约35MB数据，虽然有Follower从该Broker Fetch数据，但是该Broker基本无读磁盘。这是因为该Broker直接从Page Cache中将数据取出返回给了Follower。

支持多Disk Drive

Broker的log.dirs配置项，允许配置多个文件夹。如果机器上有多个Disk Drive，可将不同的Disk挂载到不同的目录，然后将这些目录都配置到log.dirs里。Kafka会尽可能将不同的Partition分配到不同的目录，也即不同的Disk上，从而充分利用了多Disk的优势。

零拷贝

Kafka中存在大量的网络数据持久化到磁盘（Producer到Broker）和磁盘文件通过网络发送（Broker到Consumer）的过程。这一过程的性能直接影响Kafka的整体吞吐量。

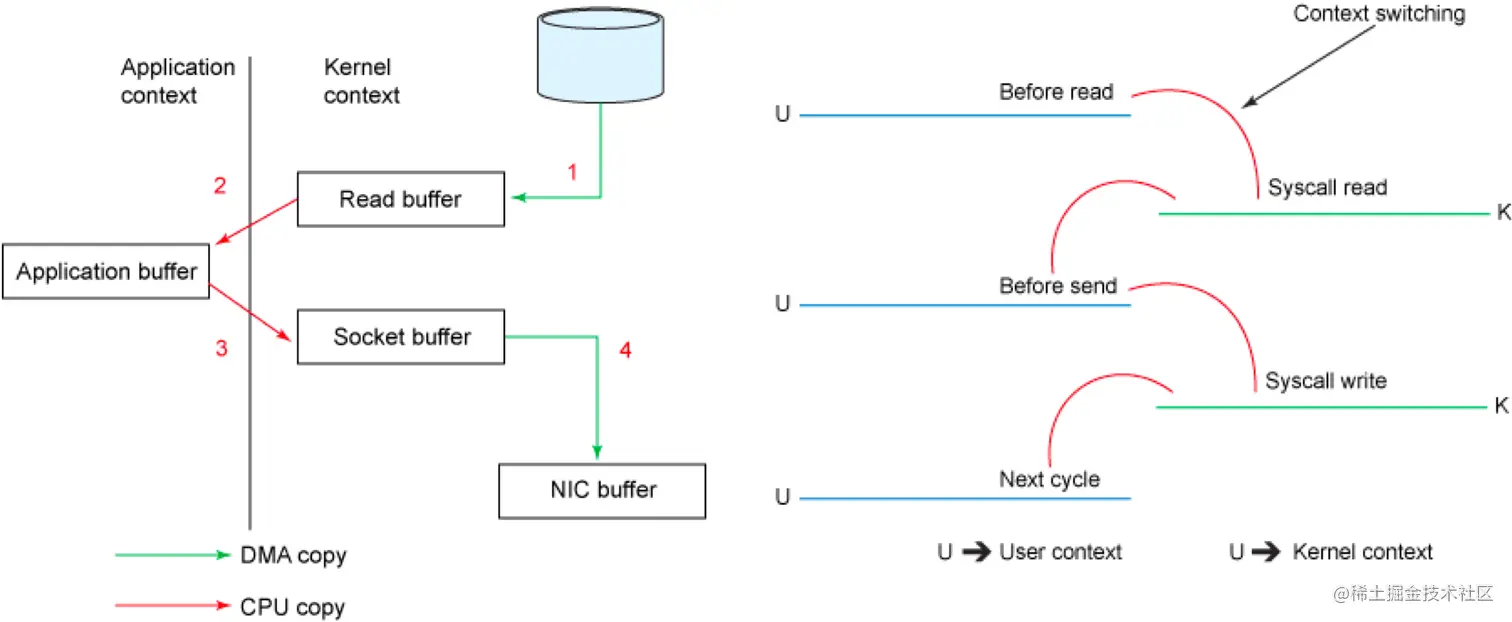

传统模式下的四次拷贝与四次上下文切换

以将磁盘文件通过网络发送为例。传统模式下，一般使用如下伪代码所示的方法先将文件数据读入内存，然后通过Socket将内存中的数据发送出去。

buffer = File.read
Socket.send(buffer)

这一过程实际上发生了四次数据拷贝。首先通过系统调用将文件数据读入到内核态Buffer（DMA拷贝），然后应用程序将内存态Buffer数据读入到用户态Buffer（CPU拷贝），接着用户程序通过Socket发送数据时将用户态Buffer数据拷贝到内核态Buffer（CPU拷贝），最后通过DMA拷贝将数据拷贝到NIC Buffer。同时，还伴随着四次上下文切换，如下图所示。

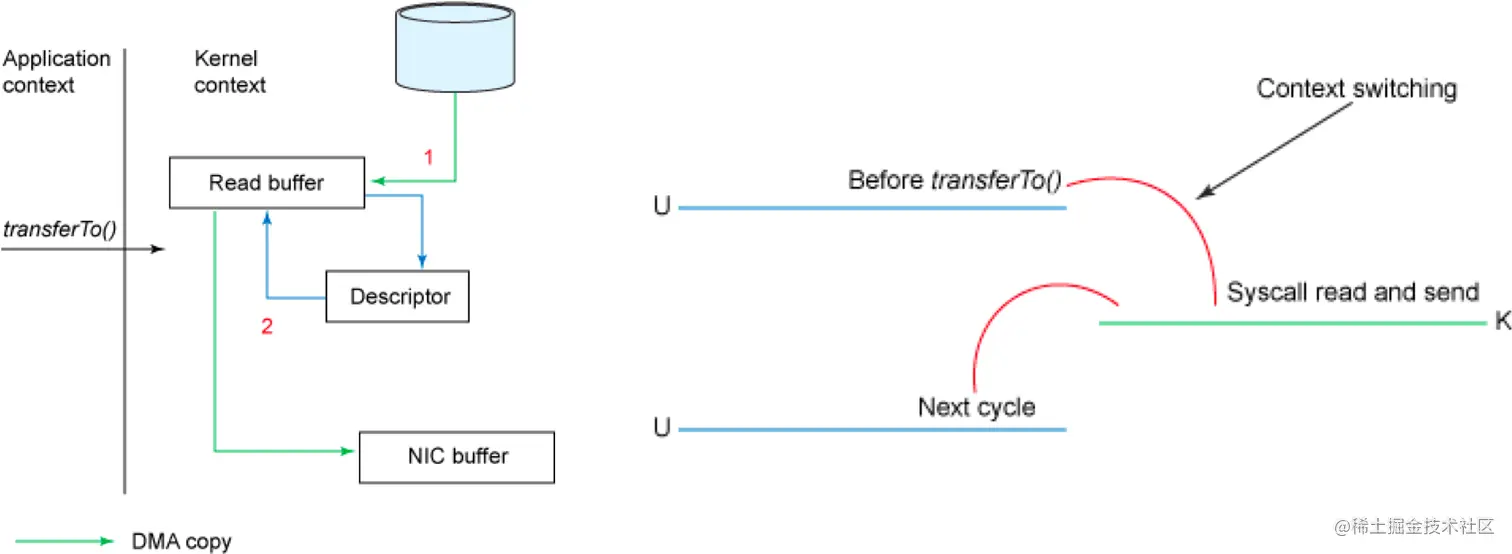

sendfile和transferTo实现零拷贝

Linux 2.4+内核通过sendfile系统调用，提供了零拷贝。数据通过DMA拷贝到内核态Buffer后，直接通过DMA拷贝到NIC Buffer，无需CPU拷贝。这也是零拷贝这一说法的来源。除了减少数据拷贝外，因为整个读文件-网络发送由一个sendfile调用完成，整个过程只有两次上下文切换，因此大大提高了性能。零拷贝过程如下图所示。

从具体实现来看，Kafka的数据传输通过TransportLayer来完成，其子类PlaintextTransportLayer通过Java NIO的FileChannel的transferTo和transferFrom方法实现零拷贝，如下所示。

@Override
public long transferFrom(FileChannel fileChannel, long position, long count) throws IOException {
    return fileChannel.transferTo(position, count, socketChannel);
}

注： transferTo和transferFrom并不保证一定能使用零拷贝。实际上是否能使用零拷贝与操作系统相关，如果操作系统提供sendfile这样的零拷贝系统调用，则这两个方法会通过这样的系统调用充分利用零拷贝的优势，否则并不能通过这两个方法本身实现零拷贝。

减少网络开销

批处理

批处理是一种常用的用于提高I/O性能的方式。对Kafka而言，批处理既减少了网络传输的Overhead，又提高了写磁盘的效率。

Kafka 0.8.1及以前的Producer区分同步Producer和异步Producer。同步Producer的send方法主要分两种形式。一种是接受一个KeyedMessage作为参数，一次发送一条消息。另一种是接受一批KeyedMessage作为参数，一次性发送多条消息。而对于异步发送而言，无论是使用哪个send方法，实现上都不会立即将消息发送给Broker，而是先存到内部的队列中，直到消息条数达到阈值或者达到指定的Timeout才真正的将消息发送出去，从而实现了消息的批量发送。

Kafka 0.8.2开始支持新的Producer API，将同步Producer和异步Producer结合。虽然从send接口来看，一次只能发送一个ProducerRecord，而不能像之前版本的send方法一样接受消息列表，但是send方法并非立即将消息发送出去，而是通过batch.size和linger.ms控制实际发送频率，从而实现批量发送。

由于每次网络传输，除了传输消息本身以外，还要传输非常多的网络协议本身的一些内容（称为Overhead），所以将多条消息合并到一起传输，可有效减少网络传输的Overhead，进而提高了传输效率。

从零拷贝章节的图中可以看到，虽然Broker持续从网络接收数据，但是写磁盘并非每秒都在发生，而是间隔一段时间写一次磁盘，并且每次写磁盘的数据量都非常大（最高达到718MB/S）。

数据压缩降低网络负载

Kafka从0.7开始，即支持将数据压缩后再传输给Broker。除了可以将每条消息单独压缩然后传输外，Kafka还支持在批量发送时，将整个Batch的消息一起压缩后传输。数据压缩的一个基本原理是，重复数据越多压缩效果越好。因此将整个Batch的数据一起压缩能更大幅度减小数据量，从而更大程度提高网络传输效率。

Broker接收消息后，并不直接解压缩，而是直接将消息以压缩后的形式持久化到磁盘。Consumer Fetch到数据后再解压缩。因此Kafka的压缩不仅减少了Producer到Broker的网络传输负载，同时也降低了Broker磁盘操作的负载，也降低了Consumer与Broker间的网络传输量，从而极大得提高了传输效率，提高了吞吐量。

高效的序列化方式

Kafka消息的Key和Payload（或者说Value）的类型可自定义，只需同时提供相应的序列化器和反序列化器即可。因此用户可以通过使用快速且紧凑的序列化-反序列化方式（如Avro，Protocal Buffer）来减少实际网络传输和磁盘存储的数据规模，从而提高吞吐率。这里要注意，如果使用的序列化方法太慢，即使压缩比非常高，最终的效率也不一定高。

kafka进阶
