VMware ESXi 8.0U1c Unlocker & OEM BIOS 集成网卡驱动和 NVMe 驱动 (集成驱动版)
发布 ESXi 8.0U1c 集成驱动版，在个人电脑上运行企业级工作负载
请访问原文链接：sysin.org/blog/vmware…，查看最新版。原创作品，转载请保留出处。
作者主页：sysin.org
2023-07-27, VMware vSphere 8.0U1c 发布。
详见：VMware vSphere 8 Update 1 新增功能
发布 ESXi 8.0U1 集成驱动版，在个人电脑上运行企业级工作负载，构建开发、测试和学习的最佳平台。
通用特性概览
该版本在官方原版基础上新增以下特性：
- macOS Unlocker：来自 GitHub 的 Unlocker 4，现已支持 macOS Ventura
- OEM BIOS：使用社区最流行的 OEM BIOS/EFI64，现已支持 Windows Server 2022
- LegacyCPU support，允许在不受支持的旧款 CPU 上安装 ESXi 8.0
- 有限支持 Intel 12、13 代 CPU 架构，可以正常引导和运行
- ESX-OSData 卷大小修改为 8G，解决 ESXi 7.0 开始的安装占用磁盘空间过大的问题（超过 142GB）
详细描述参看： VMware ESXi 8.0U1 macOS Unlocker & OEM BIOS (标准版和厂商定制版)
直接运行 macOS Ventura
ESXi 默认是支持创建 macOS 虚拟机的，但该功能仅限于 Apple Mac 硬件上启用。该版本解锁了对 macOS 虚拟化的支持，在任意非 Mac 硬件上可以直接运行 macOS 虚拟机。
⚠️ macOS 虚拟机与 Mac 上的 macOS 体验有天壤之别，仅用于体验而已。开启 macOS 卓越性能的唯一平台是搭载 Apple M 芯片的 Mac。尽早加入 Apple 阵营，开启卓越体验吧。

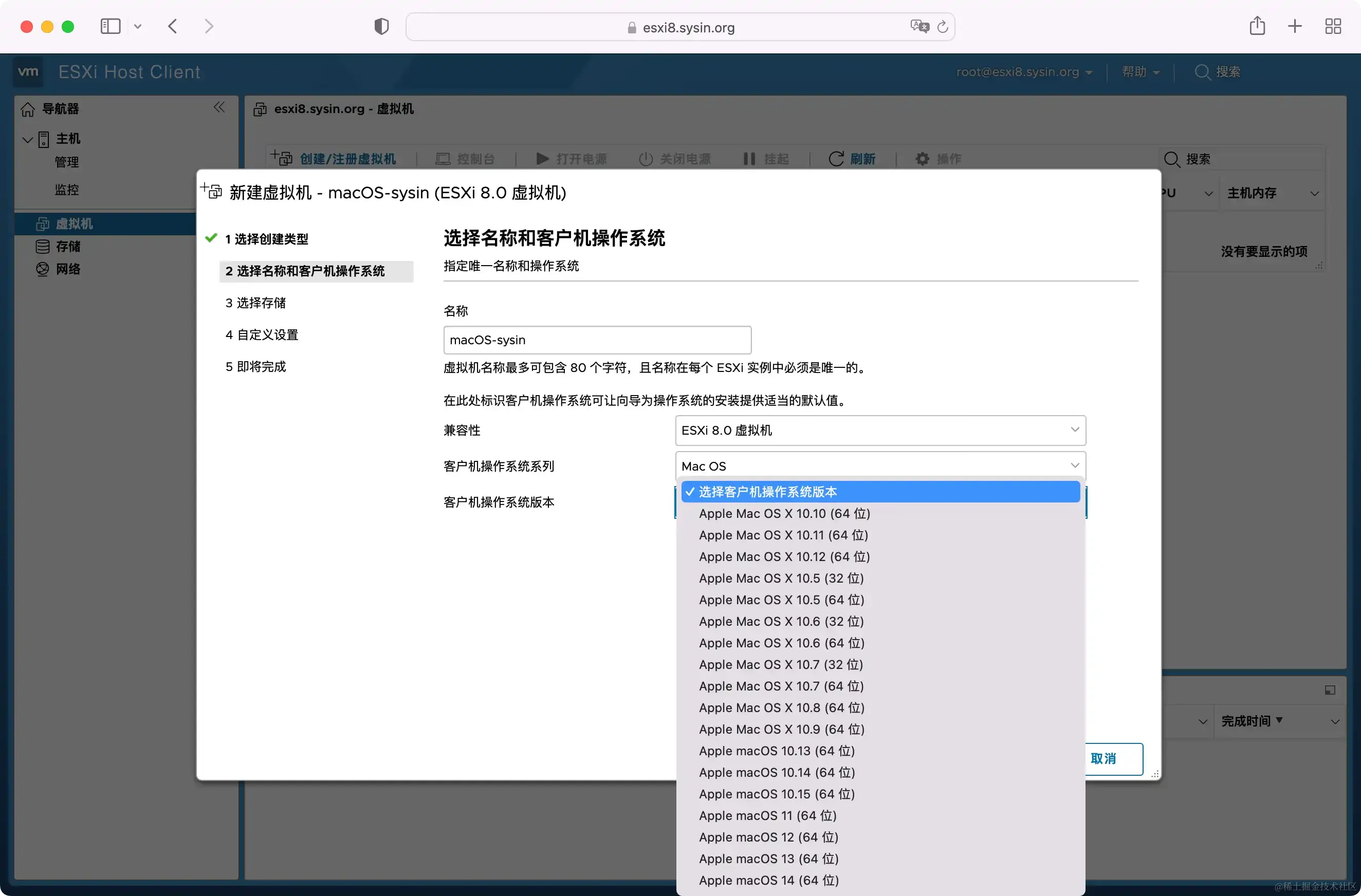

直接新建虚机，操作系统选择 “Apple macOS 11 (64-bit)” 或者 “Apple macOS 12 (64-bit)”，即可安装和正常启动：
这里有个小错误：Apple OS X 10.12 应该为 Apple macOS 10.12，ESXi 7 中不存在这个问题。

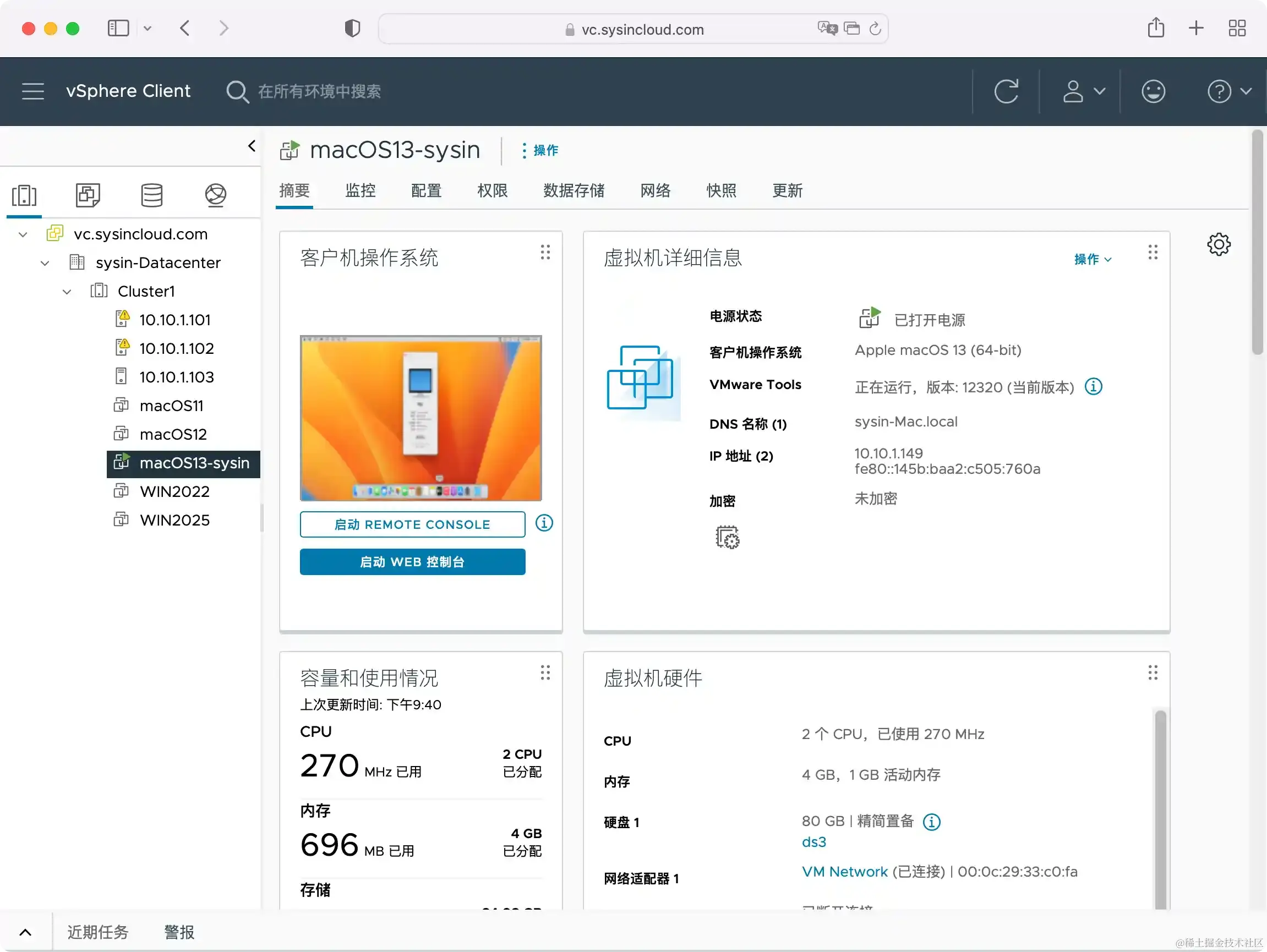

虚拟化中的 macOS Ventura：
附：
- macOS Big Sur 可启动 iso 下载：macOS Big Sur 11.7.6 (20G1231) Boot ISO 原版可引导镜像
- macOS Monterey 可启动 iso 下载：macOS Monterey 12.6.8 (21G725) Boot ISO 原版可引导镜像
- macOS Ventura 可启动 iso 下载：macOS Ventura 13.5 (22G74) Boot ISO 原版可引导镜像
VMware_Dell_2.6_BIOS-EFI64
来自社区最新的 OEM BIOS/EFI64，现已更新支持 Windows Server 2022。
BIOS.440 & EFI64.ROM - Dell 2.6 OEM BIOS: NT 6.0 (Vista/Server 2008), NT 6.1 (7/Server 2008 R2), NT 6.2 (Server 2012), NT 6.3 (Server 2012 R2), NT 10.0 (Server 2016/Server 2019/Server 2022)
Windows Server OVF 系列：
- Windows Server 2008 R2 OVF, updated Jul 2023 (sysin) - VMware 虚拟机模板
- Windows Server 2016 OVF, updated Jul 2023 (sysin) - VMware 虚拟机模板
- Windows Server 2019 OVF, updated Jul 2023 (sysin) - VMware 虚拟机模板
- Windows Server 2022 OVF, updated Jul 2023 (sysin) - VMware 虚拟机模板
其他 OVF，如：AlmaLinux 9 x86_64 OVF (sysin) - VMware 虚拟机模板，Ubuntu 22.04 LTS x86_64 OVF (sysin) - VMware 虚拟机模板，更多请在本站搜索 “OVF”。
支持不受官方支持的旧款 CPU
ESXi 8.0 同样废弃了对部分旧款 CPU 的支持，以下 CPU 将不受 ESXi 8.0 支持：
- Intel Family 6, Model = 2A (Sandy Bridge DT/EN, GA 2011)
- Intel Family 6, Model = 2D (Sandy Bridge EP, GA 2012)
- Intel Family 6, Model = 3A (Ivy Bridge DT/EN, GA 2012)
- AMD Family 0x15, Model = 01 (Bulldozer, GA 2012)
vSphere 7.0 Update 2 及更高版本中 ESX 安装程序显示的如下警告消息已经明示： CPU_SUPPORT_WARNING: The CPUs in this host may not be supported in future ESXi releases. Please plan accordingly.
修改启动参数，在官方不受支持的 CPU 的服务器上可以正常安装。
根据 VMware vSphere 7.0 Release Notes，以下 CPU 已经不受支持（无法安装或者升级 ESXi 7.0）
Comparing the processors supported by vSphere 6.7, vSphere 7.0 no longer supports the following processors:
- Intel Family 6, Model = 2C (Westmere-EP)
- Intel Family 6, Model = 2F (Westmere-EX)

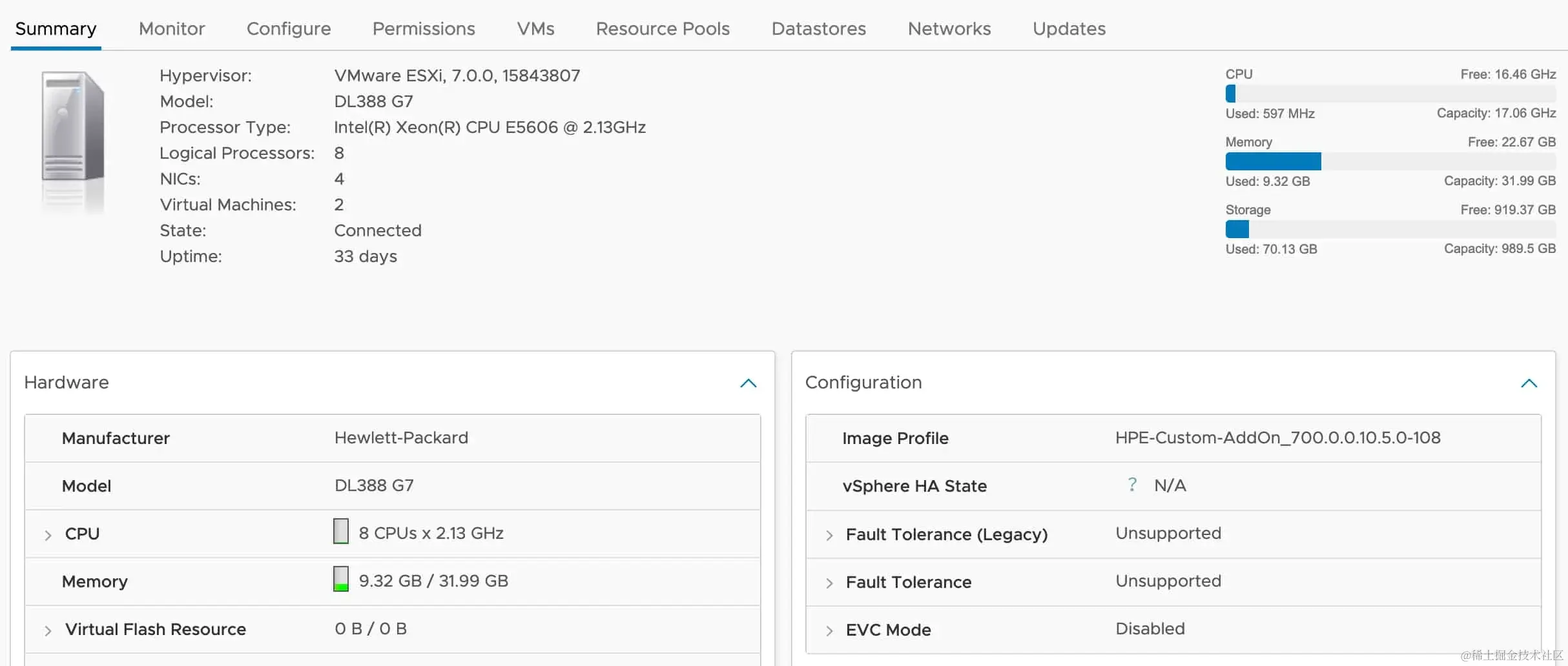

笔者在一台 2010 年发布的服务器上安装运行良好 (sysin)：HP DL 380 G7，Intel® Xeon® CPU E5606
备注：本截图为 7.0 版本

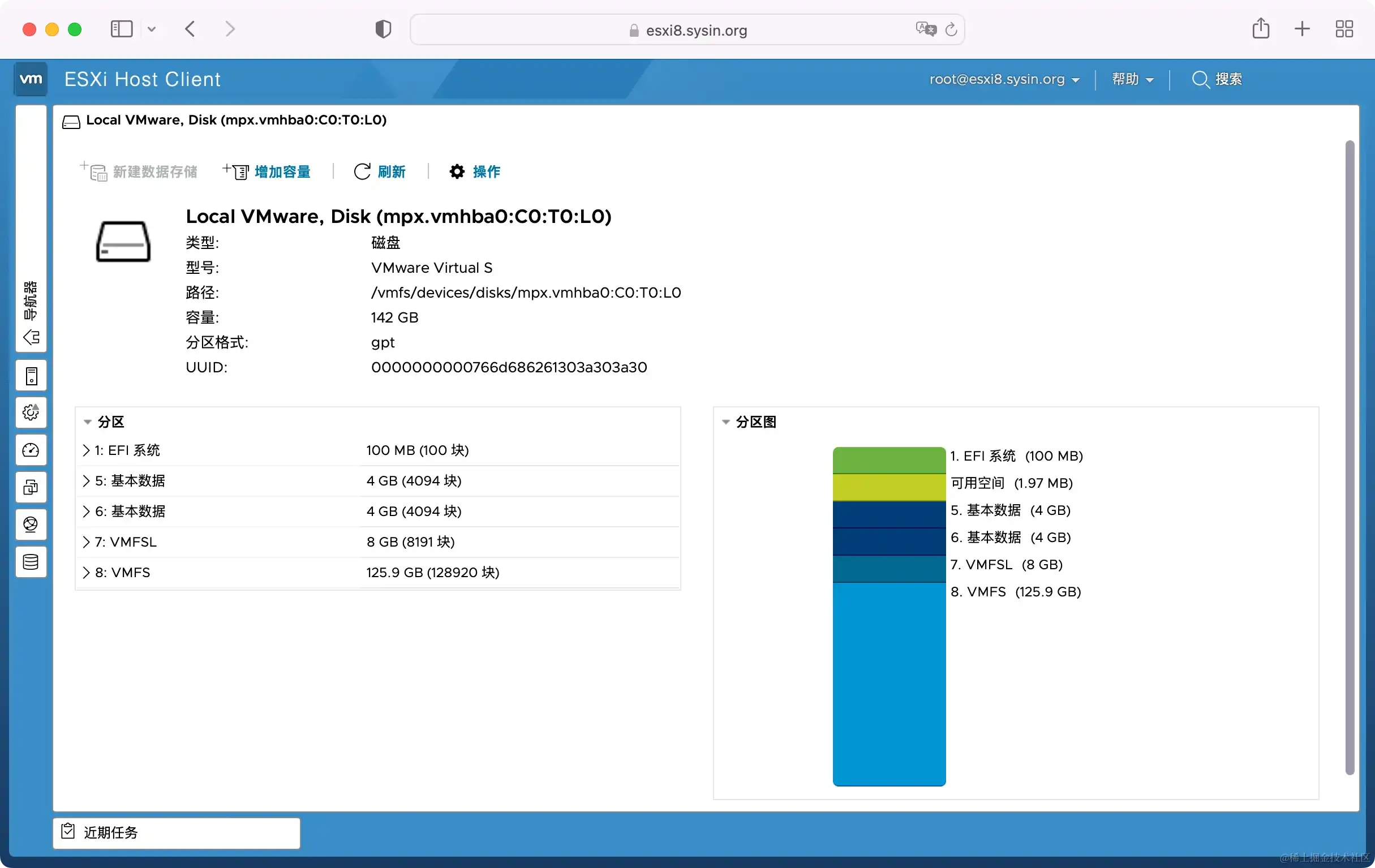

ESX-OSData 卷大小修改为 8G
ESXi 8.0 对存储容量的要求未有明显变更，以下 ESXi 7.0 的描述基本适用。
⚠️ 在 ESXi 8.0 中建议放弃使用 USB/SD 卡作为系统存储介质（虽然 SD 卡和 USB 介质继续获得有限支持，详见 KB85685）。
从 ESXi 7.0 开始，对磁盘空间的要求有所变化：
- 8GB SD 卡 + 32GB 本地磁盘
- 32GB 本地磁盘
- 142G 或者更大的本地磁盘
通常我们在一块数百 GB 或者更大的本地磁盘上安装 ESXi，系统分区磁盘空间将占用 142GB 以上，整个系统分区（内核参数：systemMediaSize）需要 138GB 和 4GB 以上的空闲空间，其中 ESX-OSData volume 大约需要 120GB 的磁盘空间，对于磁盘空间紧张情况下可能有一定的浪费 (sysin)。修改后，系统安装后占用的磁盘空间不超过 16GB（特别是针对个人实验，无需浪费过多存储容量）。

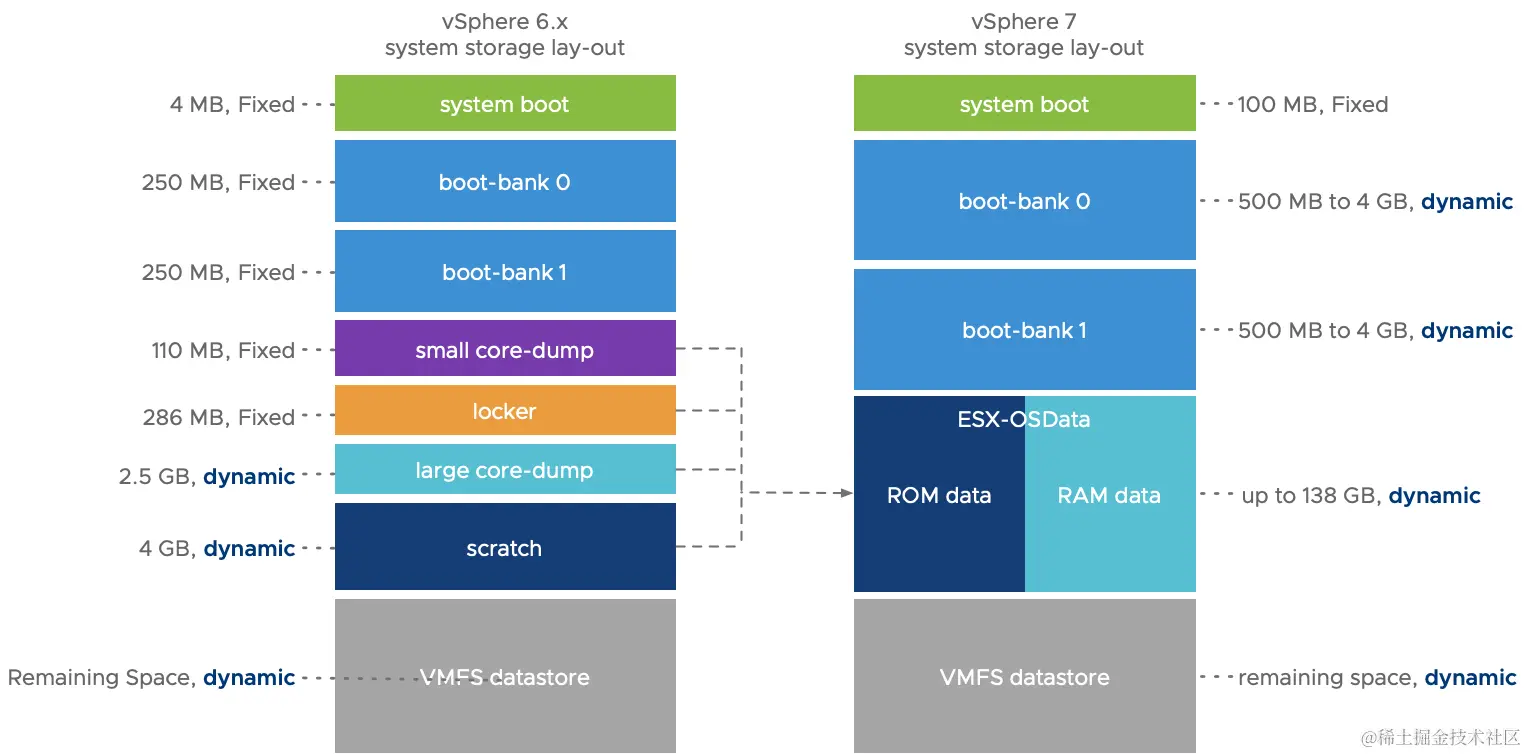

图：Sphere 7 中的新分区架构，只有系统引导分区固定为 100 MB，其余分区是动态的，这意味着分区大小将根据启动媒体大小确定。
从 vSphere 7.0 Update 1c 开始，您可以使用 ESXi 安装程序引导选项 systemMediaSize 限制启动媒体上系统存储分区的大小。如果您的系统占用空间较小，不需要最大 128 GB 的系统存储大小，您可以将其限制为最小 32 GB。systemMediaSize 参数接受以下值：
- min（32 GB，用于单磁盘或嵌入式服务器）
- small（64 GB，用于至少有 512 GB RAM 的服务器）
- default（128 GB）
- max（消耗所有可用空间，用于多 TB 的服务器）
即使设置值为 min，相比之前的版本所需存储容量还是要大的多。
有限支持 Intel 12、13 代 CPU 架构
ESXi 面向数据中心虚拟化，在测试和学习时也常常将其运行于桌面 PC 之上。
据悉 ESXi 8.0 目前并不支持 Intel 12 代 CPU，正常引导会出现 PSOD。本次通过加载内核参数可以有限支持 Intel 12 代 CPU，即可以正常引导和安装，也可以正常运行 (sysin)，但是无法区分或识别两种核心，P 核的超线程是无法识别的，比如 i5-1240P 配备 4P + 8E 在桌面系统中显示为 16 核心，而在 ESXi 中仅识别为 12 核。至于虚机如何在 P 和 E 上分配，性能差异等问题有待读者实战分享。
已经验证支持 Intel 12 代 CPU，13 代 CPU 也经过多次验证，期待您的反馈。
第 12 代英特尔酷睿桌面级处理器有 N 个性能核（P 核，Performance-core）和 N 个能效核（E 核，Efficient-core）组成，性能核和能效核的混合架构，是 12 代酷睿处理器最大的革新。该架构或俗称 PE 大小核。
Intel 12、13 代 CPU 已经成功安装 ESXi 后需要进一步配置内核参数，可联系笔者了解详情。
集成的驱动
网卡兼容性
✅ USB Network Native Driver: 该项目名为 USB 网络原生驱动，同样也支持相同芯片和 ID 的内置网卡。
2022 年 11 月 23 日发布的 USB Network Native Driver 兼容 ESXi 8.0。
USB Network Native Driver for ESXi version 1.11 — November 23, 2022 (sysin)
Any adapters using the following chipsets and with the following VID/PID are supported.
| Vendor | Chipset | VendorID | DeviceID |
|---|---|---|---|
| AQUANTIA | AQC111U | 0xe05a | 0x20f4 |
| AQUANTIA | Aquantia Pacific | 0x2eca | 0xc101 |
| ASIX | AX88179 | 0x0b95 | 0x1790 |
| ASIX | AX88178a | 0x0b95 | 0x178a |
| CISCO LINKSYS | RTL8153 | 0x13b1 | 0x0041 |
| DLINK | AX88179 | 0x2001 | 0x4a00 |
| INSYDE SOFTWARE CORP | Insyde Software Corp. | 0x0b1f | 0x03ee |
| LENOVO | RTL8153 | 0x17ef | 0x3062 |
| LENOVO | RTL8153 | 0x17ef | 0x3069 |
| LENOVO | RTL8153 | 0x17ef | 0x720a |
| LENOVO | AX88179 | 0x17ef | 0x304b |
| LENOVO | RTL8153 | 0x17ef | 0x7205 |
| NVIDIA | RTL8153 | 0x0955 | 0x09ff |
| Qualcomm | NA | 0x0b05 | 0x1976 |
| Qualcomm | NA | 0x1A56 | 0x3100 |
| REALTEK | RTL8152 | 0x0bda | 0x8152 |
| REALTEK | RTL8153 | 0x0bda | 0x8153 |
| REALTEK | RTL8156 | 0x0bda | 0x8156 |
| REALTEK | RTL8153 | 0x045e | 0x07c6 |
| SITECOMEU | AX88179 | 0x0df6 | 0x0072 |
| SUPERMICRO | Supermicro computer Inc | 0x15d9 | 0x1b83 |
| TP-LINK | RTL8153 | 0x2357 | 0x0601 |
| TRENDNET | AQC111U | 0xe05a | 0x20f4 |
✅ Community Networking Driver 已经内置
Community Networking Driver 项目中的驱动已经获得 ESXi 8.0 的官方支持。
- Any PCIe network adapters with VID/PID listed below are supported (sysin)
igc-community: All devices below is now available in ESXi 8.0 and newer
| Vendor | Chipset | VendorID | DeviceID |
|---|---|---|---|
| Intel | Ethernet Controller I225-LM | 0x8086 | 0x15f2 |
| Intel | Ethernet Controller I225-V | 0x8086 | 0x15f3 |
| Intel | Ethernet Controller I225-IT(2) | 0x8086 | 0x0d9f |
| Intel | Ethernet Controller I225-I | 0x8086 | 0x15f8 |
| Intel | Ethernet Controller I225-K | 0x8086 | 0x3100 |
| Intel | Ethernet Controller I225-K(2) | 0x8086 | 0x3101 |
| Intel | Ethernet Controller I225-LMvP(2) | 0x8086 | 0x5502 |
| Intel | Ethernet Controller I226-K | 0x8086 | 0x5504 |
| Intel | Ethernet Controller I226-LM | 0x8086 | 0x125b |
| Intel | Ethernet Controller I226-V | 0x8086 | 0x125c |
| Intel | Ethernet Controller I226-IT | 0x8086 | 0x125d |
| Intel | Ethernet Controller I220-V | 0x8086 | 0x15f7 |
| Intel | Ethernet Controller I221-V | 0x8086 | 0x125e |
e1000-community: All devices below is now available in ESXi 7.0 Update 3f and newer
| Vendor | Chipset | VendorID | DeviceID |
|---|---|---|---|
| Intel | Ethernet Connection (6) I219-LM | 0x8086 | 0x15bd |
| Intel | Ethernet Connection (6) I219-V | 0x8086 | 0x15be |
| Intel | Ethernet Connection (7) I219-LM | 0x8086 | 0x15bb |
| Intel | Ethernet Connection (7) I219-V | 0x8086 | 0x15bc |
| Intel | Ethernet Connection (10) I219-LM | 0x8086 | 0x0d4e |
| Intel | Ethernet Connection (10) I219-V | 0x8086 | 0x0d4f |
| Intel | Ethernet Connection (11) I219-LM | 0x8086 | 0x0d4c |
| Intel | Ethernet Connection (11) I219-V | 0x8086 | 0x0d4d |
| Intel | Ethernet Connection (12) I219-LM | 0x8086 | 0x0d53 |
| Intel | Ethernet Connection (12) I219-V | 0x8086 | 0x0d55 |
| Intel | Ethernet Connection (13) I219-LM | 0x8086 | 0x155b |
| Intel | Ethernet Connection (13) I219-V | 0x8086 | 0x155c |
| Intel | Ethernet Connection (14) I219-LM | 0x8086 | 0x15f9 |
| Intel | Ethernet Connection (14) I219-V | 0x8086 | 0x15fa |
| Intel | Ethernet Connection (15) I219-LM | 0x8086 | 0x15f4 |
| Intel | Ethernet Connection (15) I219-V | 0x8086 | 0x15f5 |
| Intel | Ethernet Connection (16) I219-LM | 0x8086 | 0x1a1e |
| Intel | Ethernet Connection (17) I219-V | 0x8086 | 0x1a1f |
| Intel | Ethernet Connection (17) I219-LM | 0x8086 | 0x1a1c |
| Intel | Ethernet Connection (17) I219-V | 0x8086 | 0x1a1d |
集成 NVMe 驱动
2021 年 11 月 10 日发布的 Community NVMe Driver for ESXi 更新，支持 ESXi 7.0 及更新版本 (sysin)，同样可用于 ESXi 8，支持以下存储设备：
Community NVMe Driver for ESXi version 1.2 — November 10, 2021
Non-Apple NVMe:
- VMware ESXi 7.0 (x86) or newer is required
- Any NVMe storage devices with VID/PID listed below are supported
| Vendor | VendorID | DeviceID |
|---|---|---|
| ADATA | 0x1cc1 | 0x8201 |
| Micro/Crucial | 0xc0a9 | 0x2263 |
| Silicon Motion | 0x126f | 0x2262 |
关于 NVMe SSD 的选择，一般 Western Digital（WD，西部数据）、Samsung（三星）和 Intel（英特尔）的产品可以良好支持，非主流品牌慎用。
平台兼容性
这里描述的是不受官方支持，但可以成功运行 ESXi 8.0 的实验环境硬件。

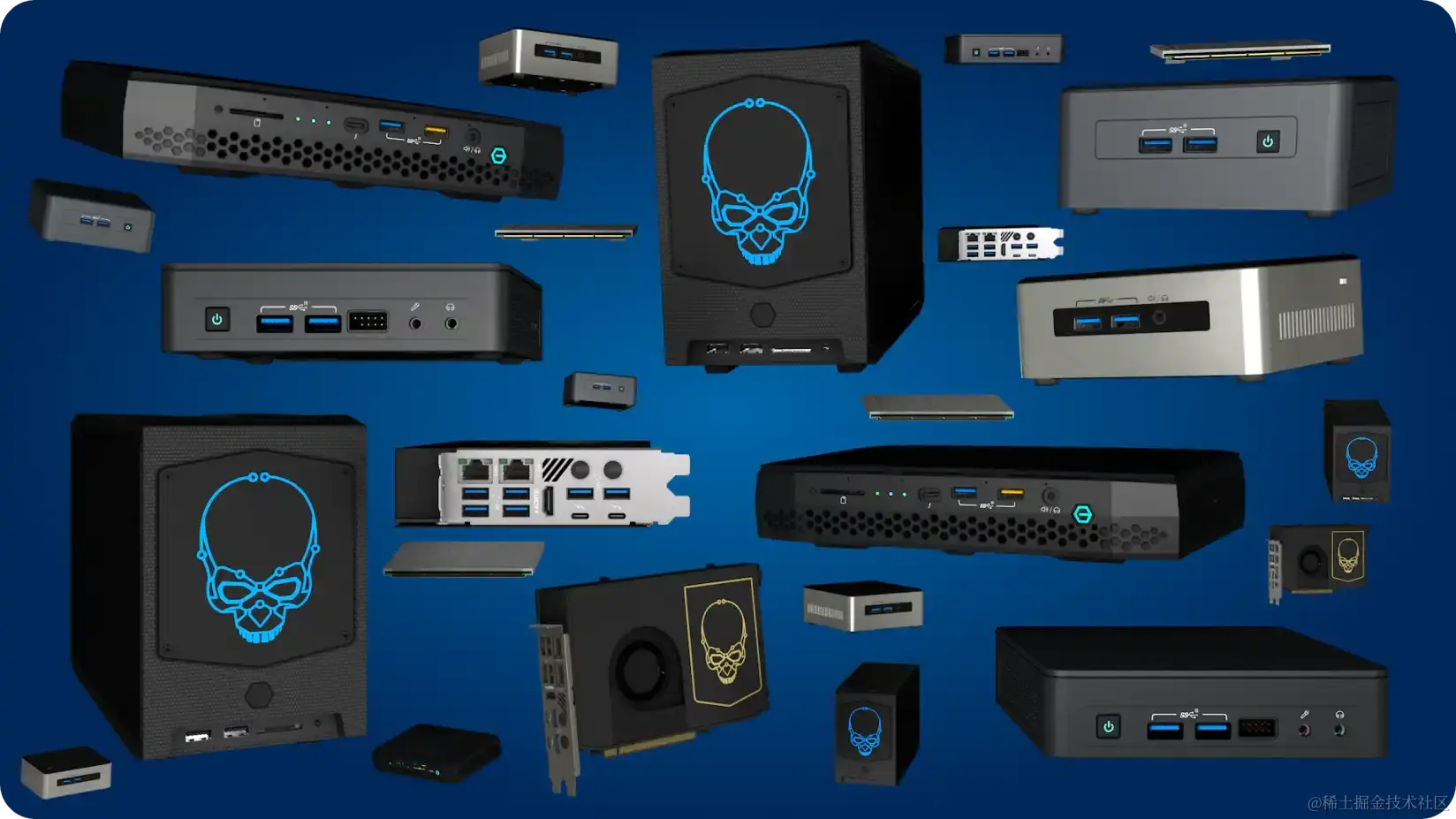

Intel NUC
早期该镜像集成网卡驱动主要是针对以下 NUC，如果您的 NUC 属于内置驱动支持的型号，直接使用标准的 ESXi 镜像即可（当然该版本也可以通用）。
经第三方验证以下 Intel NUC 硬件平台已经可以成功运行 ESXi 8.0:
- Intel NUC 5 (Rock Canyon)
- Intel NUC 6 (Swift Canyon)
- Intel NUC 8 (Dawson Canyon)
- Intel NUC 9 Extreme (Ghost Canyon)
- Intel NUC 9 Pro (Quartz Canyon)
- Intel NUC 10 Performance (Frost Canyon)
- Intel NUC 11 Performance (Panther Canyon)
- Intel NUC 11 Pro (Tiger Canyon)
- Intel NUC 11 Extreme (Beast Canyon)
- Intel NUC 12 (Dragon Canyon)
- Intel NUC 12 Pro (Wall Street Canyon)
- Intel NUC 12 Enthusiast (Serpent Canyon)
- Intel NUC 13 Pro (Arena Canyon)
- Intel NUC 13 Extreme (Raptor Canyon) (10GbE 不受支持)
警告：Intel® NUC 12 Extreme 包括 1 个 2.5GbE（英特尔 I225-LM，仅在 i9 型号上可用），以及 1 个 10GbE（Marvell AQC113），仅 i9 型号可以支持运行 ESXi，但是 10GbE 不可用，仅可直通给 VM 使用。
Intel® NUC 13 Extreme i5/i7/i9 均配备 10GbE (AQC113) + Intel® i226-V，与上述 i9 款情况相同。
Apple Mac
Apple Mac 是 ESXi 7.0 官方支持的硬件平台。Apple 已经转型 ARM 架构，虽然 ESXi-arm 项目仍在继续，但是暂时无法支持搭载 Apple 芯片的 Mac (sysin)。ESXi 8.0 不再官方支持 Apple Mac，但是仍然可以在部分 ESXi 7.0 兼容的 Mac 上成功运行。

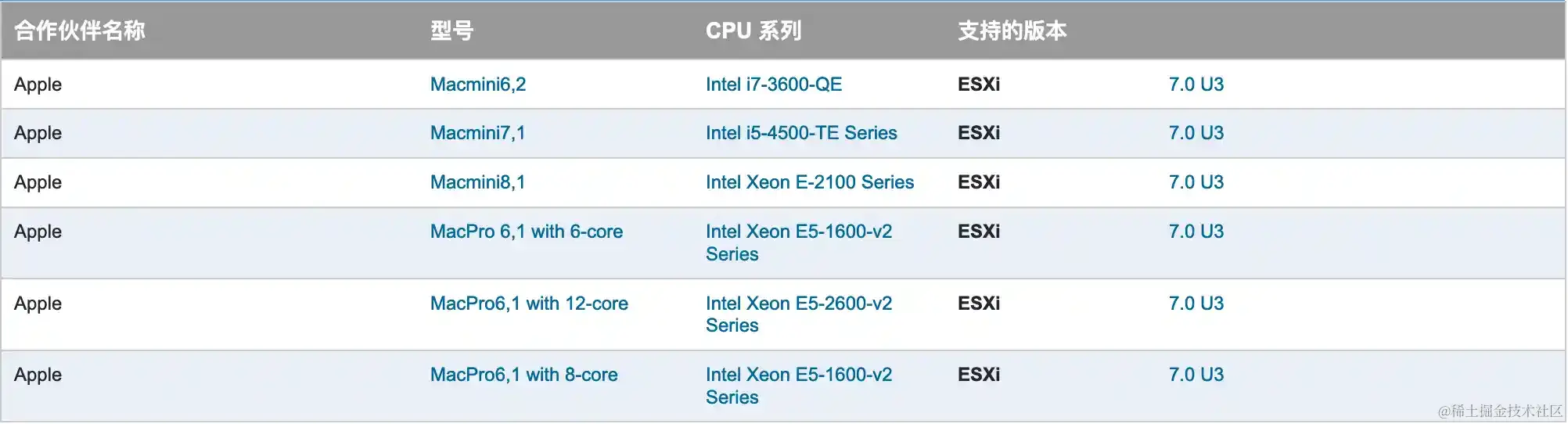

图：ESXi 7.0 Apple Mac 兼容性列表
以下 Mac 机型经第三方验证可以成功运行 ESXi 8.0：
- Apple Mac Mini 7,1 (2014)
- Apple Mac Mini 8,1 (2018)（需要配置引导参数）
- Apple Mac Pro 7,1 (2019)
国产小主机
此类产品种类繁多，现代 Mini PC 多数配备 Intel 12、13 代 CPU，只要配备 Intel 网卡（配备 Realtek 网卡的机型除非新增 USB 网卡直接可以忽略），大概率能够运行 ESXi 8.0。
- ASRock NUC BOX-1360P D4/D5：Intel 13th CPU / 64GB DDR4 or DDR5 / 1 x M.2 2280 PCIe 4.0 / 1 or 2 x 2.5GbE (i226)
- ASRock iBOX-1265UE：Intel 12th CPU / 64GB DDR4 / 1 x M.2 2280 PCIe 4.0, 1 x SATA 3.0 / 2 x 2.5GbE (i225)
- ASUS Mini PC PL64：Intel 12th CPU / 64GB DDR4 (sysin) / 2 x M.2 2280 PCIe 4.0 / 1 x 1GbE (i219) and 1 x 2.5GbE (i226)
- ASUS Mini PC PN64：Intel 13th CPU / 64GB DDR5 / 1 x M.2 2280 PCIe 4.0 and 1 x SATA 3.0 / 1 x 2.5GbE (i226)
- 畅网微控 CW-5658：AMD Ryzen™ 5 / 7，64GB DDR4，3 x M.2 2280 PCIe 3.0，4 x 2.5G (Intel I226-V)
- 国伟 GW-R86S G3 (万兆软件路由)：Intel Pentium Silver N6005 / 16GB DDR4 / 1 x M.2 2280 PCIe 3.0 / 3 x 2.5GbE (i225) and 2 x 10GbE SPF+ (ConnectX-3)
- iKOOLCORE R1：Intel Pentium Silver N6005 / 16GB LPDDR4 (sysin) / 1 x M.2 2242 PCIe 3.0 / 4 x 2.5GbE (i226)
- Lenovo ThinkStation P360 Ultra：Intel 12th CPU / 128GB DDR5 / 2 x M.2 2280 PCIe 4.0 and 1 x SATA 3.0 / 1 x 1GbE (I210) and 1 x 2.5GbE (I225)
- Topton Fanless Mini PC (无风扇高性能软路由)：Intel 12th CPU / 64GB DDR4 / 1 x M.2 2280 PCIe 3.0 and 2 x SATA 3.0 non-standard / 6 x 2.5GbE (i226)
- Xiaomi 迷你主机：Intel i5-1240P / 64GB DDR4 / 1 x M.2 2280 PCIe 4.0 and 1 x M.2 2242 SATA 3.0 / 1 x 2.5GbE (I225)
- 其他：更新中，欢迎反馈成功运行的硬件平台
其他硬件
根据网上的文章分享（第三方验证），以下硬件可以成功运行 ESXi 8.0：
- Supermicro E200-8D
- Supermicro E302-12D
- Dell Precision 7770（笔记本，最大 128GB 内存）
- Dell Precision 7670（笔记本，最大 128GB 内存）
- 其他：更新中，欢迎反馈成功运行的硬件平台
非上述平台的硬件，建议先安装原版以验证兼容性（若需协助分析，请提供报错截图）。
