一、简介

公司是做会议平板的，最近产品提出需求，要求在白板上增加打印功能，能够连接公司的打印机，将白板上的内容打印出来，一开始疯狂的找看看网上有没有案例，这方面的案例是少之又少，大多是蓝牙连接打印机，要不就是连接的是pos机去进行打印，而且Demo都是7、8年前的，经历过各种踩坑终于是将这个功能实现了

二、思路

因为公司是有系统源码的，然后发现aosp系统中提供了打印服务这个功能，于是乎就从这里去入手，但是打开会议机的设置一看，没有这个服务，点击原生设置里的打印，页面立马崩溃了，这时候猜想可能是主板厂商把这个功能模块给阉割掉了，于是乎，需要在源码里面把这个模块给加进来

三、添加打印模块(已有可忽略)

源码文件路径为：build/make/target/product/handheld_system.mk

查看有没有BuiltInPrintService，没有加上即可

PS：这只是针对aosp的源码，各家主板厂商可能做了修改，核心思路是找到模块添加的地方，把BuiltInPrintService服务添加进去。


问题：

把模块添加进去后，点开打印，还是崩溃的话，解决办法如下：

system/etc/permissions/tv_core_hardware.xml中的tv_core_hardware.xml用adb pull出来，在最后面添加一句<feature name="android.software.print" />,然后用adb push进去

四、打印相关系统app

与打印有关的系统app一共有两个：一个是PrintSpooler另一个是BuiltInPrintService

路径分别是：

frameworks/base/packages/PrintSpooler/

packages/services/BuiltInPrintService/

PrintSpooler:

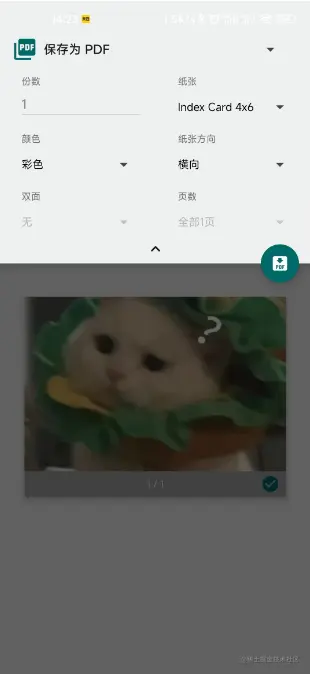

这个app用来选择打印参数设置比如：颜色、纸张大小、份数等以及预览即将打印的画面，同时提供了寻找跟连接打印机的入口


BuiltInPrintService：

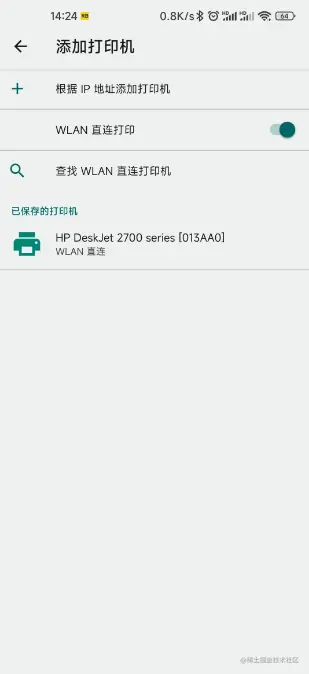

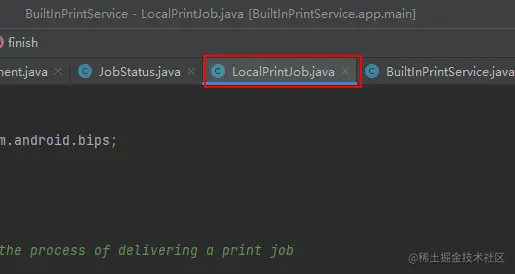

这个app是个提供了连接打印机的方式：包括了IP地址连接跟WLAN直连，连接后之后，在PrintSpooler界面就能看见已经连接好的打印机了，这里也提供了打印机的状态：包括打印开始、打印中、打印错误、打印取消以及打印完成，需要提醒的可以在LocalPrintJob类里面添加



五、更改UI及应用调试

产品提了需求，要更改打印的UI，并删减一些功能，这些是系统app，如果需要方便调试的话需要把应用给独立出来，在AndroidStudio上跑通

  1. 我们需要先把模块添加进去，再在系统里面编译一遍，这样就会生成有我们需要的lib库，然后把lib库放到项目中去

  2. 应用还依赖framework，还需要把framework.jar包导入进去

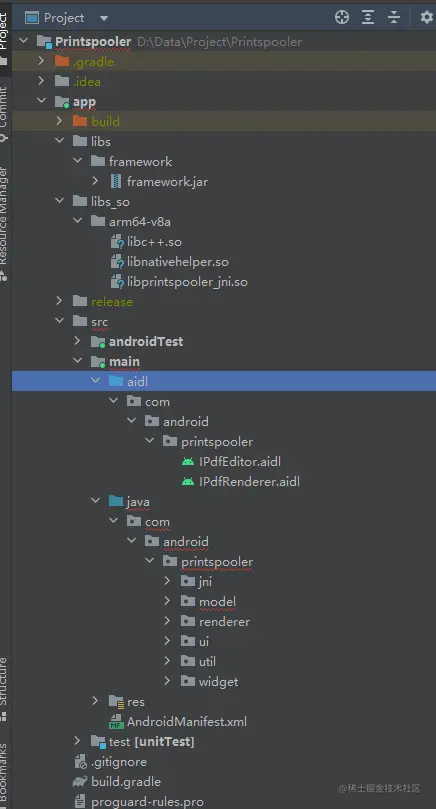

  3. 把项目代码挪过去(爆红是正常的)，注意包名要一致，下面是PrintSpooler的项目架构


4.在build.gradle配置一下

plugins {
    id 'com.android.application'
}

android {
    namespace 'com.android.printspooler'
    compileSdk 30

    defaultConfig {
        applicationId "com.android.printspooler"
        minSdk 26
        targetSdk 30
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
    }

    //注意1：添加了framework.jar后，需要添加以下代码
    gradle.projectsEvaluated {
        tasks.withType(JavaCompile) {
            Set<File> fileSet = options.bootstrapClasspath.getFiles()
            List<File> newFileList = new ArrayList<>();
            //JAVA语法，可连续调用，输入参数建议为相对路径
            newFileList.add(new File("libs/framework/framework.jar"))
            //最后将原始参数添加
            newFileList.addAll(fileSet)
            options.bootstrapClasspath = files(
                    newFileList.toArray()
            )
        }
    }

    //注意2：需要关闭检查，不然AndroidStudio会一直卡在Building
    lintOptions {
        checkReleaseBuilds false
    }

    ...

    sourceSets{
        main{
            jniLibs.srcDirs = ['./libs_so']
        }
    }
}

//代码比较老，所以要用v4 v7包
dependencies {
    implementation 'com.android.support:support-v4:26.0.0'
    implementation 'com.android.support:appcompat-v7:26.0.0'
    implementation 'com.android.support:recyclerview-v7:26.0.0'
    compileOnly files('libs/framework/framework.jar')
    testImplementation 'junit:junit:4.13.2'
}

然后就可以Android Studio调试了，但是调试应用的时候如果我直接Debug运行，有时会看不到效果，必须打成apk，然后用adb命令安装进去

安装之前得先用adb把system/app目录下的PrintSpooler给删掉，然后重启，不然签名不对，装不上

六、调用打印服务

应用都调试好了，我们该怎么使用呢？

一、打印Bitmap

//利用PrintHelper
 private void doPhotoPrint() {
        PrintHelper photoPrinter = new PrintHelper(getActivity());
        photoPrinter.setScaleMode(PrintHelper.SCALE_MODE_FIT);
        Bitmap bitmap = BitmapFactory.decodeResource(getResources(),
                R.drawable.droids);
        photoPrinter.printBitmap("droids.jpg - test print", bitmap);
    }

二、打印图片文件

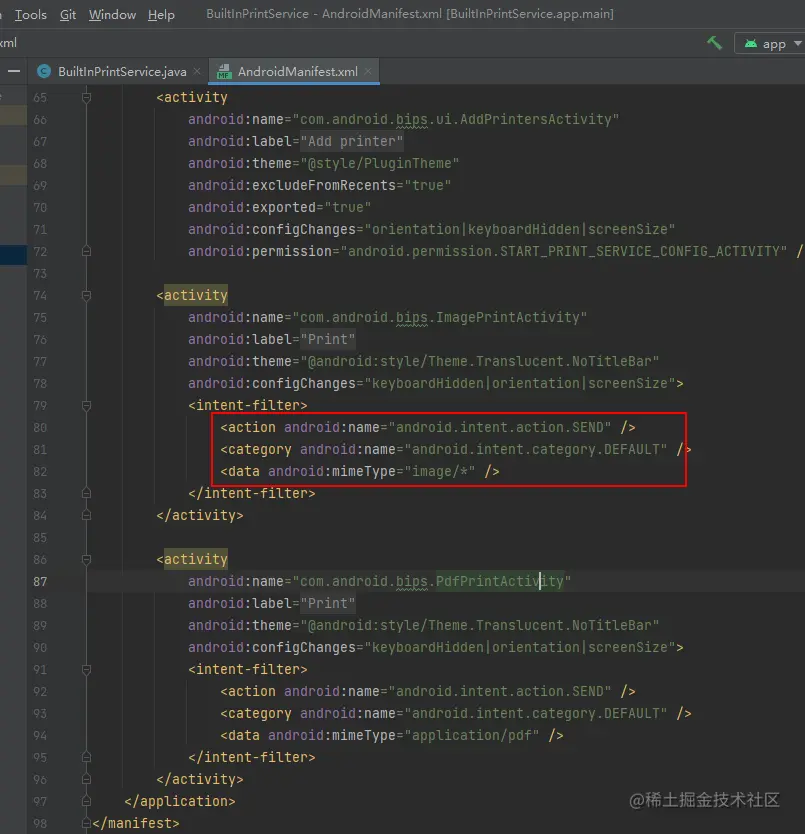

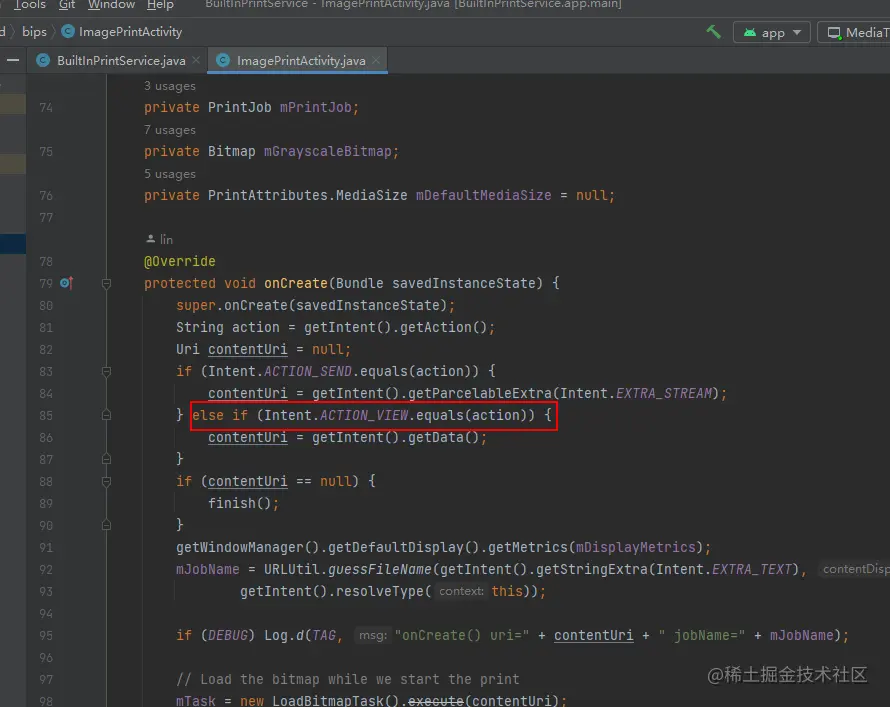

//通过传uri的方式去穿，但BuildInPrintService代码里面是支持ACTION_VIEW，但AndroidManifest.xml只定义了ACTION_SEND
Uri uri = FileProvider.getUriForFile(context, context.getPackageName() + ".fileprovider", file);
Intent intent = new Intent(Intent.ACTION_VIEW);
intent.setDataAndType(uri, "image/*");
intent.addFlags(Intent.FLAG_GRANT_READ_URI_PERMISSION);
context.startActivity(intent);



三、打印PDF文件

方法也是跟打印图片一样

四、打印自定义文档

我的需求是：将多个白板界面传入到打印，然后能选择打印

发现PrintHelper只能发送一张Bitmap，不能发送多张，但可以曲线救国，把多张Bitmap保存成一个PDF文件，然后发送给打印服务，这时候就需要我们实现打印自定义文档了

1.编写PdfAdapter继承自PrintDocumentAdapter，并重写相关方法

public class PdfAdapter extends PrintDocumentAdapter {
    private static final String TAG = "PdfAdapter";
    private final File file;
    private String mJobName;

    private CancellationSignal mCancellationSignal;


    public PdfAdapter(File file) {
        mJobName = "WhiteBoardJob";
        this.file = file;
    }

    @Override
    public void onLayout(PrintAttributes oldAttributes, PrintAttributes newAttributes, CancellationSignal cancellationSignal, LayoutResultCallback callback, Bundle extras) {
        Log.d(TAG, "onLayout(): ");
        PrintDocumentInfo info = new PrintDocumentInfo.Builder(mJobName)
                .setContentType(PrintDocumentInfo.CONTENT_TYPE_DOCUMENT)
                .setPageCount(PrintDocumentInfo.PAGE_COUNT_UNKNOWN)
                .build();
        callback.onLayoutFinished(info, false);
    }

    @Override
    public void onWrite(PageRange[] pages, ParcelFileDescriptor destination, CancellationSignal cancellationSignal, WriteResultCallback callback) {
         Log.d(TAG, "onWrite()");
        mCancellationSignal = cancellationSignal;
//        new PdfDeliverTask(destination, callback).execute();
        try (InputStream in = new FileInputStream(file)) {
            if (in == null) {
                throw new IOException("Failed to open input stream");
            }
            try (OutputStream out = new FileOutputStream(destination.getFileDescriptor())) {
                byte[] buffer = new byte[10 * 1024];
                int length;
                while ((length = in.read(buffer)) >= 0 && !mCancellationSignal.isCanceled()) {
                    out.write(buffer, 0, length);
                }
            }
            if (mCancellationSignal.isCanceled()) {
                callback.onWriteCancelled();
            } else {
                callback.onWriteFinished(new PageRange[] { PageRange.ALL_PAGES });
            }
        } catch (IOException e) {
            Log.w(TAG, "Failed to deliver content", e);
            callback.onWriteFailed(e.getMessage());
        }
    }

    @Override
    public void onFinish() {
        super.onFinish();
        Log.d(TAG, "onFinish(): ");
    }
}

2.然后把pdf文件传给打印服务

//生成PDF文件
File bitmapForPdf = saveBitmapForPdf(bitmapList, dir, name);

//PDF文件生成之后，需要创建打印任务，将PDF传进去,直接调用activity将不会启动打印服务！！！！
//注意：请确保context为Activity的context，不然启动不了！！
PrintManager printManager = (PrintManager) context.getSystemService(Context.PRINT_SERVICE);
if (printManager == null) {
    return;
}

PrintAttributes printAttributes = new PrintAttributes.Builder()
        .setColorMode(PrintAttributes.COLOR_MODE_COLOR)
        .setMediaSize(new PrintAttributes.MediaSize("WhiteboardId","whiteboardPrintLabel",3840,2160)) //设置尺寸以确定横竖屏
        .build();
printManager.print("WhiteBoardJob", new PdfAdapter(bitmapForPdf), printAttributes);

七、踩得坑

  1. PDF文件没有黑白模式，或者选择黑白模式对PDF文件无效，说是有些打印机不支持黑白模式，然后Android直接默认PDF没有黑白模式

  2. WLAN直连搜索设备的时候，需要将WIFI热点关掉，不然搜索不出设备（太坑了，Android没有提示，而公司产品热点是默认打开的），另外需要打印机支持WLAN直连功能才能出现在搜索列表中

  3. 图片文件只能单张打印，PDF可以多张选择打印某几张
