一.什么是raid？

是Redundant Array of lndependent Disks的缩写，中文简称为独立冗余磁盘阵列

把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供单个硬盘更高的存储性能和提供数据备份技术

组成磁盘列阵的不同方式称为RAID级别（RAID Levels）

常用的RAID级别

RAID0，RAID1，RAID5，RAID6，RAID1+0等

二.RAID磁盘阵列介绍

RAID 0

RAID 0连续以位或者字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但他没有数据冗余

RAID 0只是单纯的提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所以数据

RAID 0不能应用于数据安全性要求高的场合

RAID 1

通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据

当源数据繁忙时，可直接从镜像拷贝中读取数据、因此RAID 1可以提高读取性能

RAID 1是磁盘列阵中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像镜像磁盘上读写，而不需要重组失效的数据

RAID 5

N（N>=3）快盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据，共N份数据在N快盘上循环均衡储存

N快盘同时读写，读性能很强，但由于有校验机制的问题，写性能相对不高

（N-1）/N磁盘利用率

可靠性高，允许坏1快盘，不影响所有数据

RAID 6

N（N>=4）快盘组成阵列，（N-2）/N磁盘利用率

于RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息快

两个独立的奇偶系统使用不同的算法，即使两个磁盘同时失效也不会影响数据的使用

相对RAID 5有更大的“写损失”因此写性能较差

RAID 1+0

N（偶数，N>=4）快盘两两镜像后，在组合成一个RAID 0

N/2快盘同时写入，N快盘同时读取

性能高，可靠性高

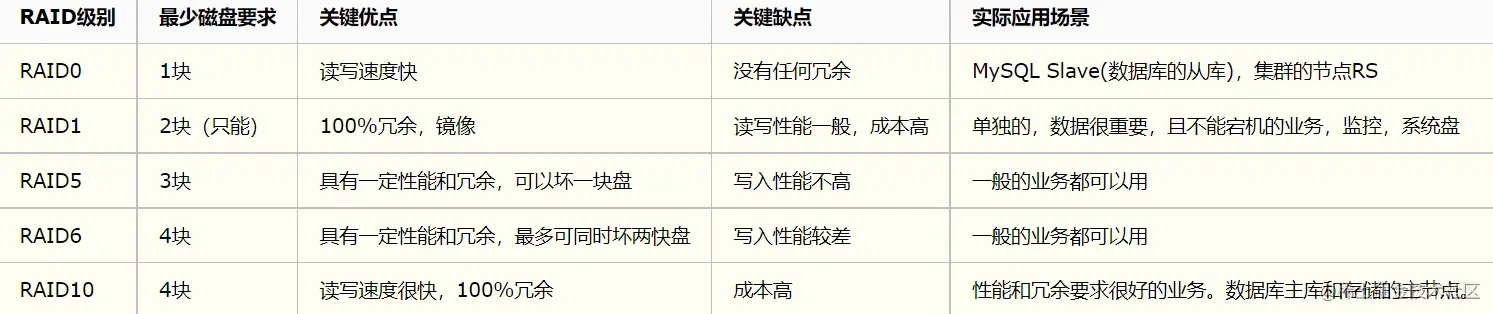

总结

三.阵列卡介绍

1.介绍：

阵列卡是用来实相RAID功能的板卡

通常是由I/o处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的

不同的RAID卡不支持的RAID功能不同

列如支持RAID0，RAID1，RAID5，RAID6，RAID1+0等

RAID卡的接口类型

IDE接口、SCSI接口、SATA接口和SAS接口

2.阵列卡缓存：

• 缓存(Cache)是RAID卡与外部总线交换数据的场所,RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据。

• 缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素，大缓存可以提高命中率

• 不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等。

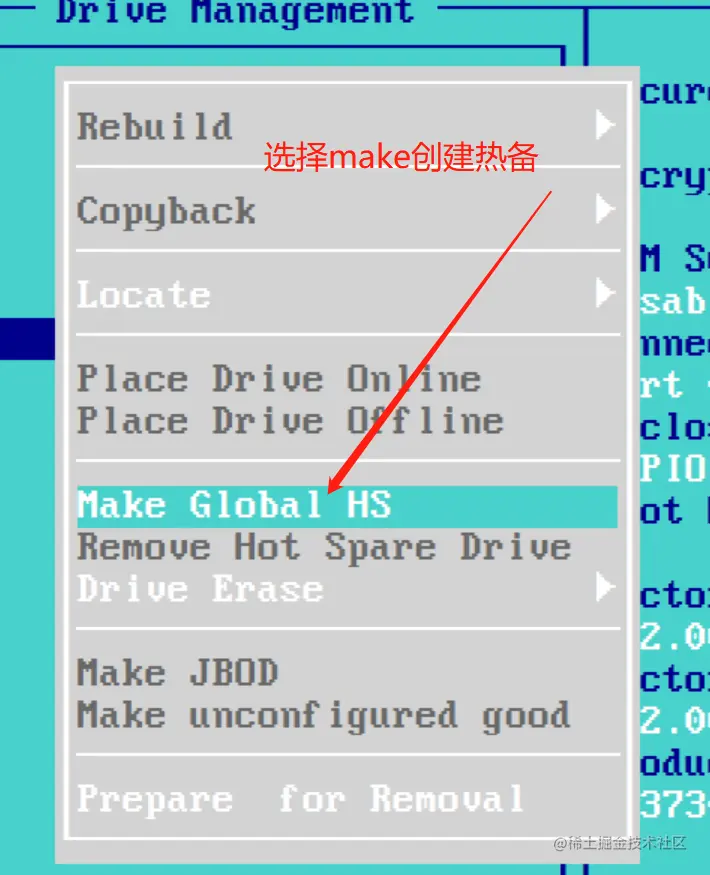

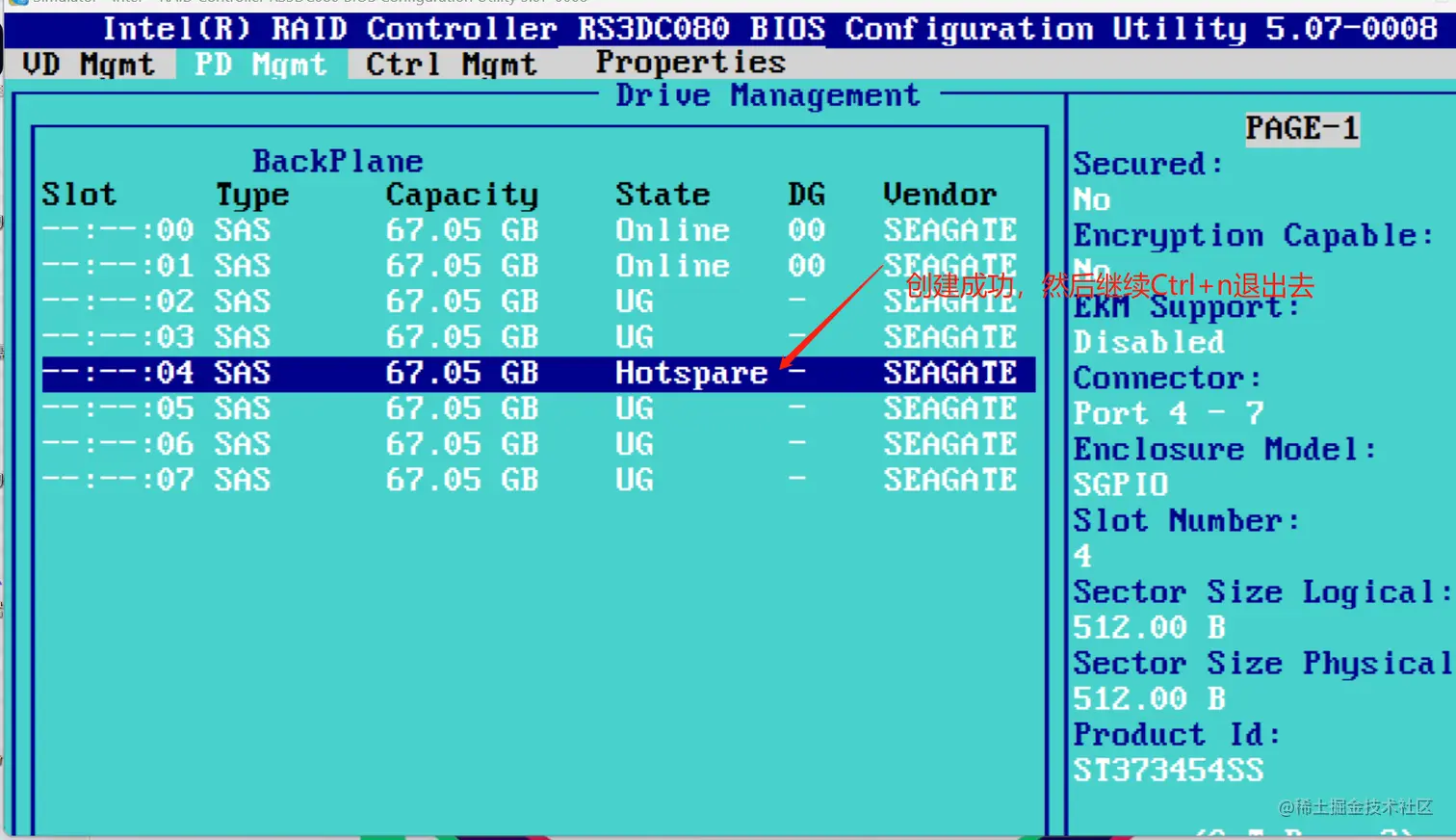

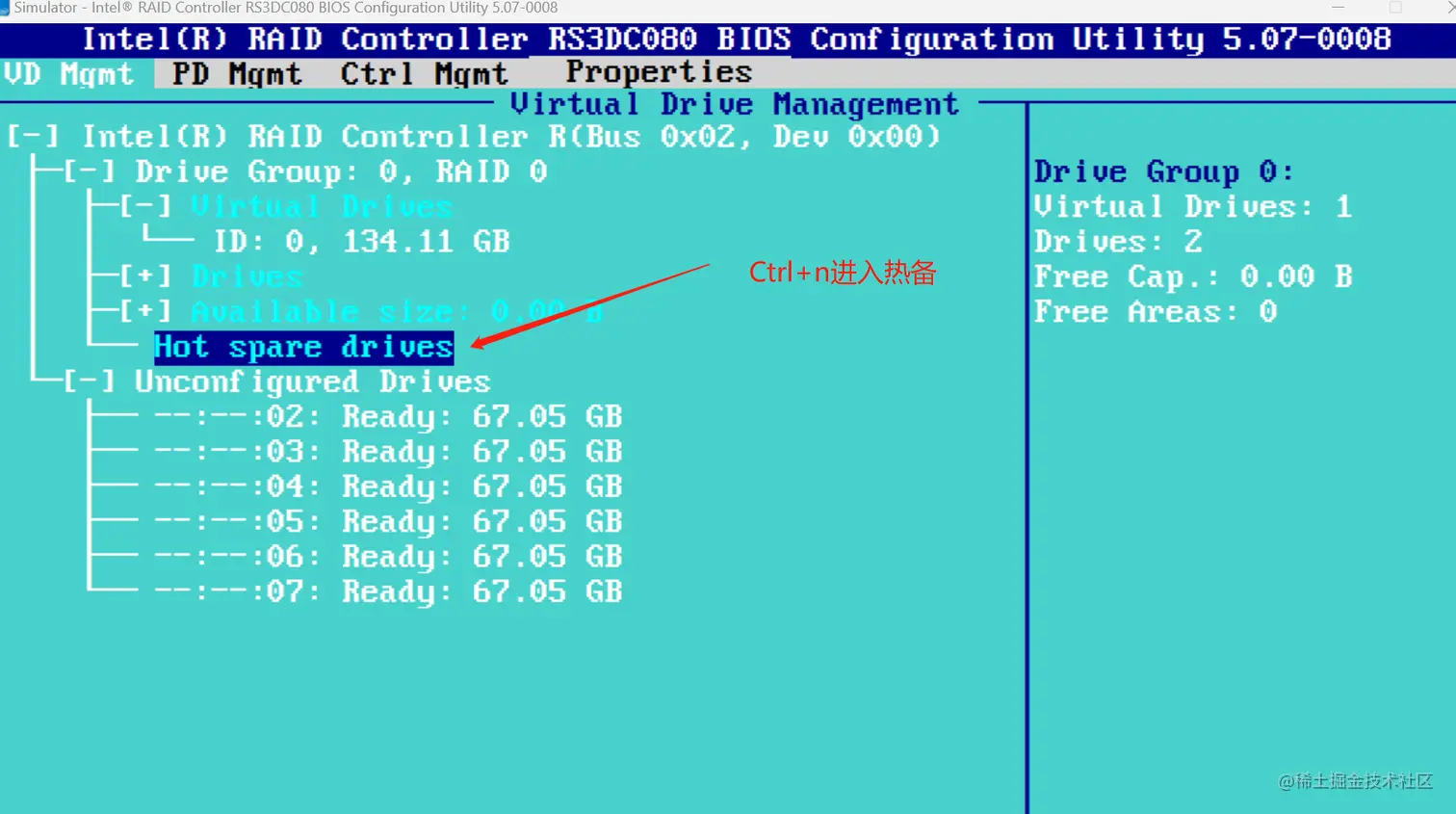

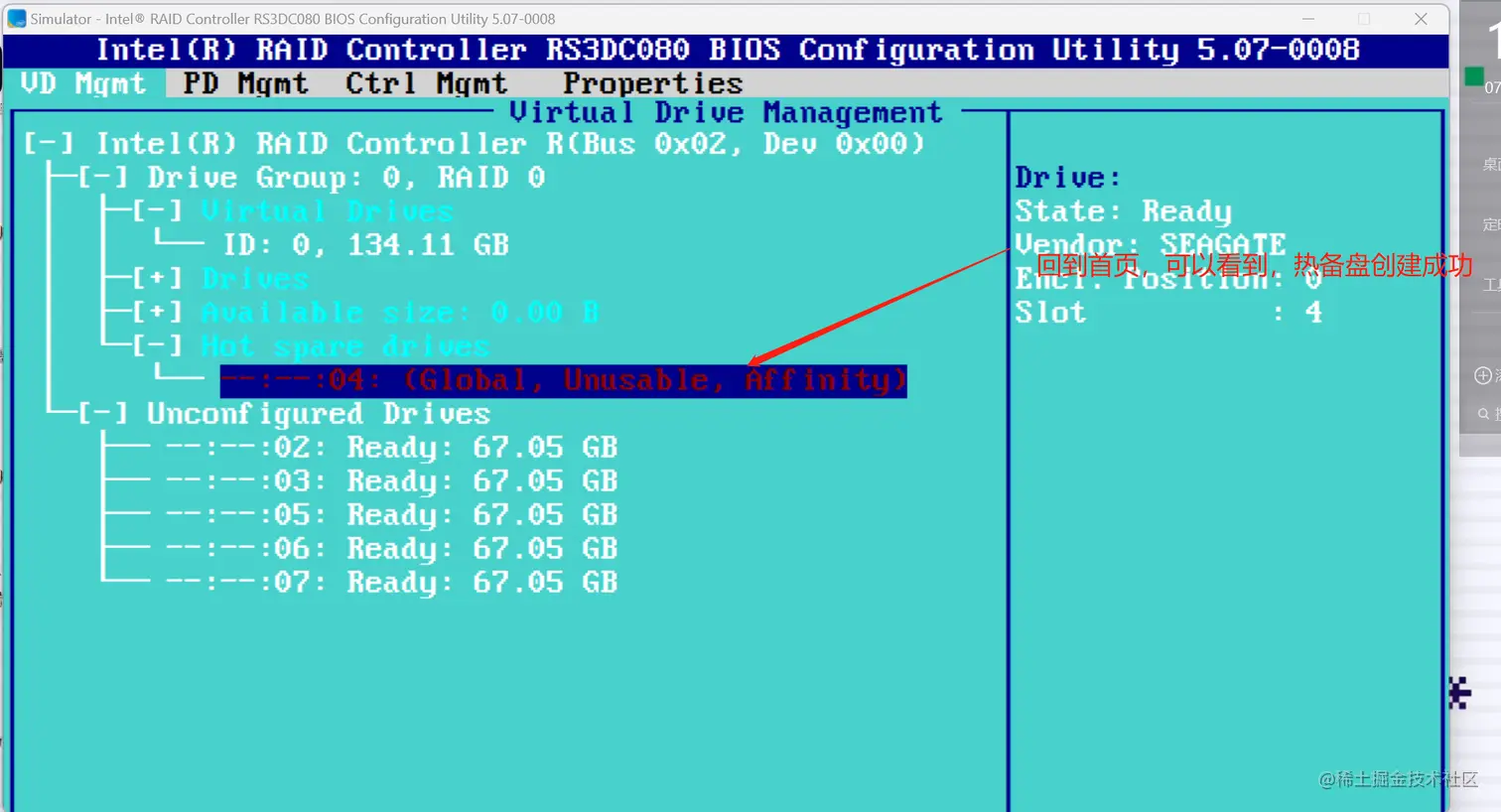

四.raid热备盘

相当于是在 raid里面再做一个备份，比如原本的Raid里面是只允许坏一个盘的情况下系统和数据依然正常运行，但是坏两个就不行了，但是加了热备之后就可以同时坏两个盘都没问题，相当于多了份保险。

五.raid阵列实验模拟

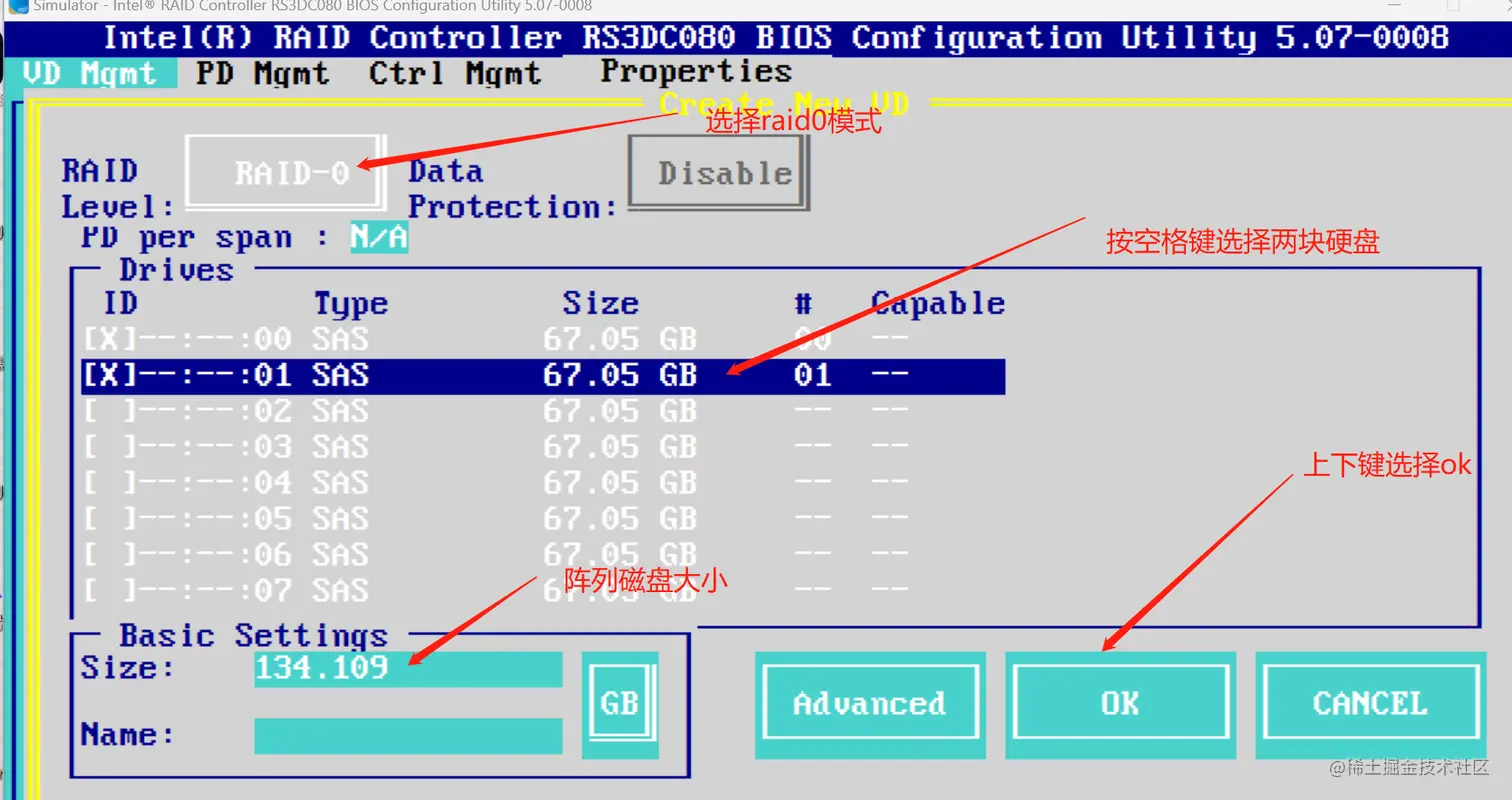

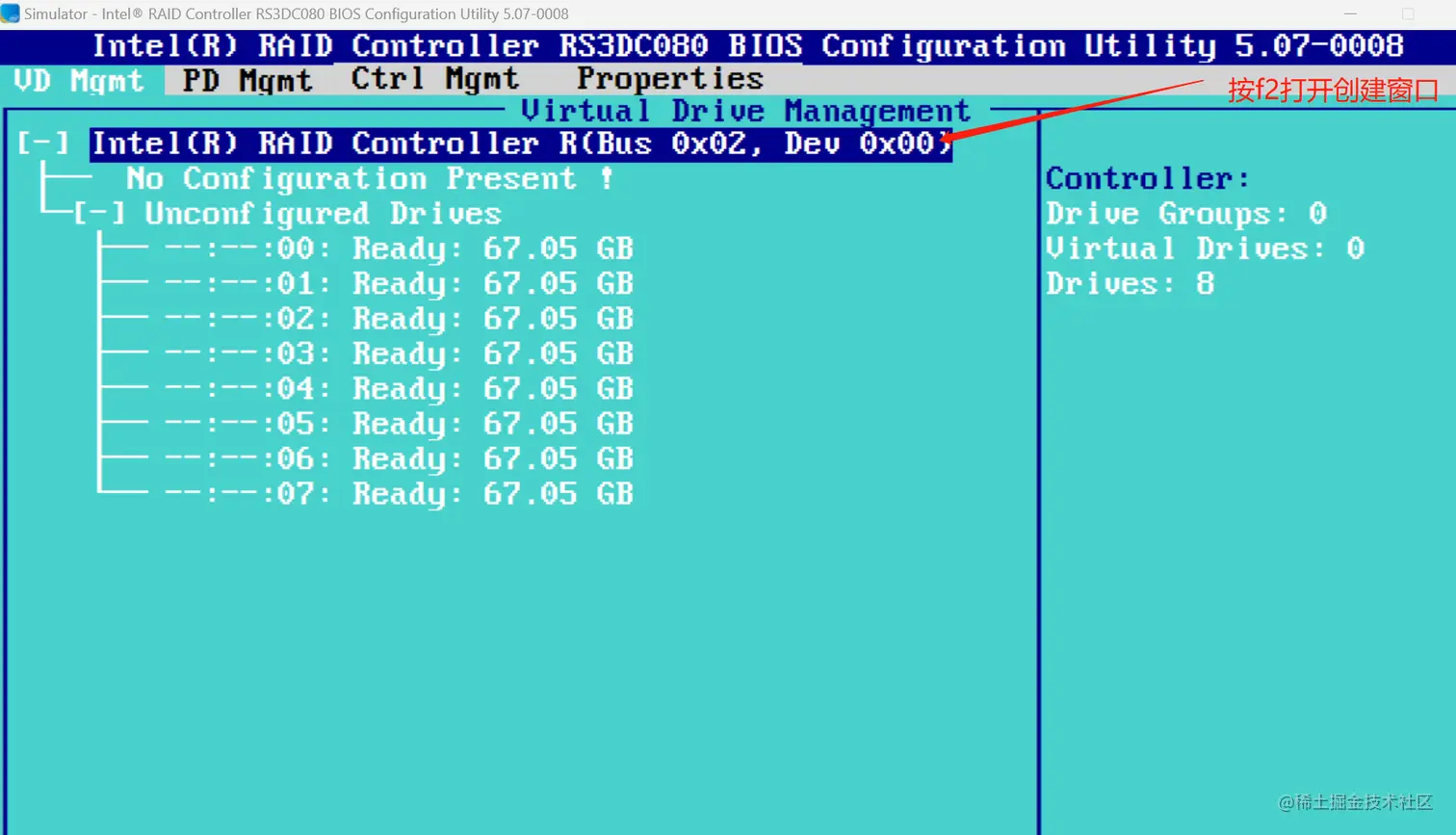

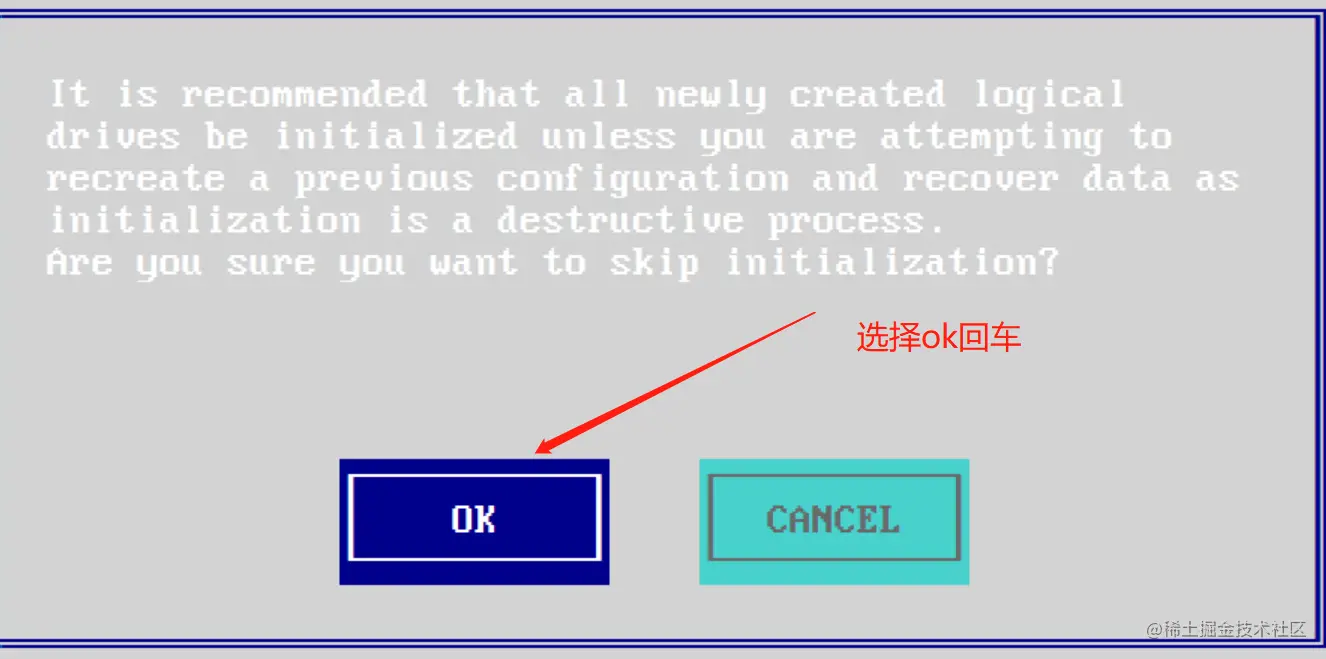

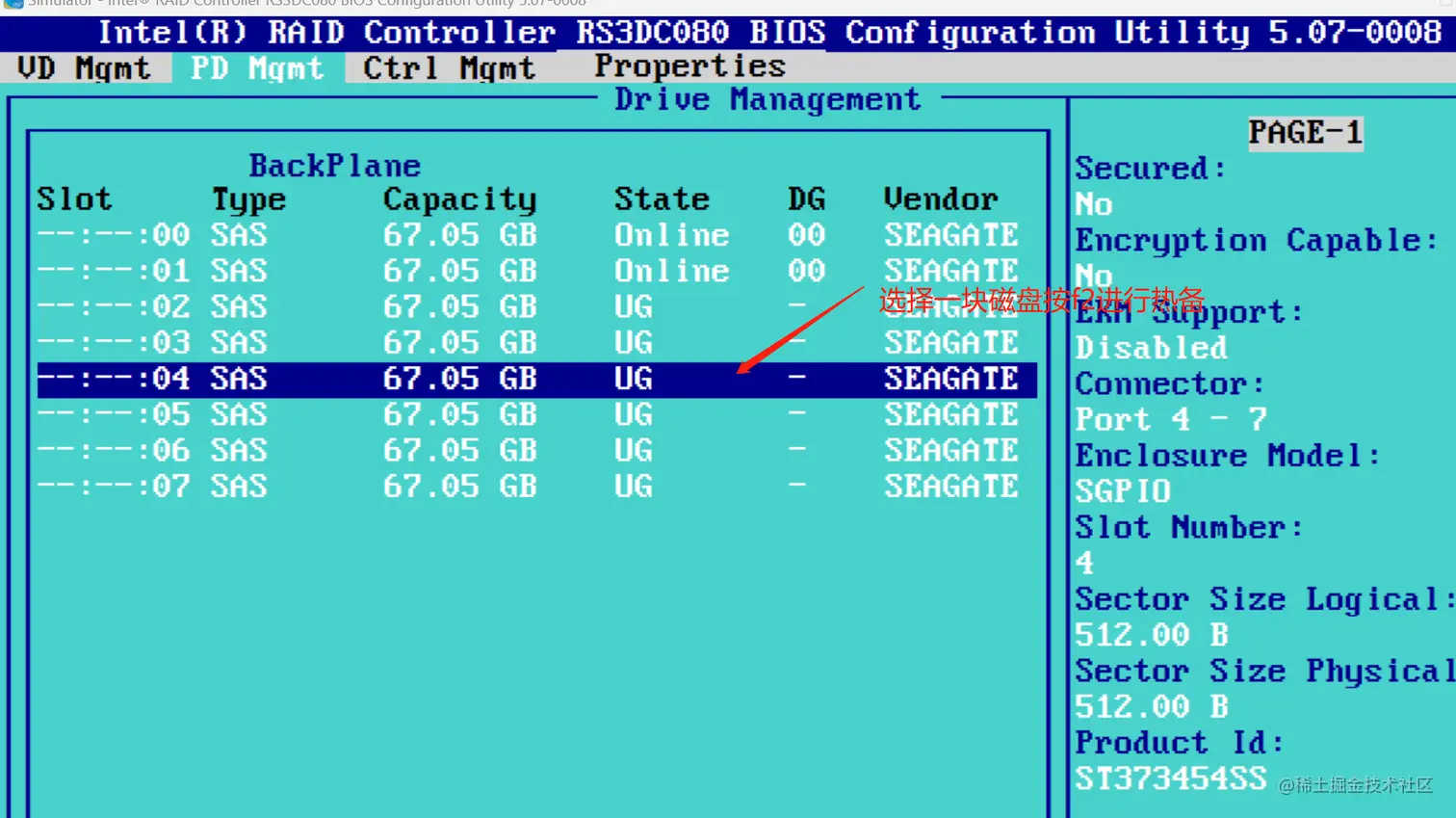

实验介绍：打开模拟器，进行raid0模拟，以及热备。

实验步骤：
