Flink多入度算子Watermark的处理

实验场景和现象

想观察一下watermark的生成情况，使用Punctuated策略逐个event生成watermark（3s延迟），以及一个WatermarkPrintSink 打印watermark信息

写了一个简单的Job，流程图如下（disableChanning）：

graph LR
  A("Source:SocketStream(1)") -->|REBALANCE| B("Map(16)") --> |FORWARD| C("Timestamps/Watermarks(16)") --> |FORWARD| D("Sink:WatermarkPrintSink(16)")

输入：
hello,1,10000
输出：
WatermarkGenerator> 当前线程ID：105,事件时间：[10000|1970-01-01 08:00:10.000],生成水位线：[7999|1970-01-01 08:00:07.999],事件：KeywordEvent(word=hello, cnt=1, ts=10000)
WatermarkPrintSink subtask 00> 当前线程ID：107,事件时间：[10000|1970-01-01 08:00:10.000],水位线：[-9223372036854775808|No Watermark],事件：KeywordEvent(word=hello, cnt=1, ts=10000)

可以看到WatermarkGenerator生成了水位线但是WatermarkPrintSink显示当前subtask并没有收到新的水位线（7999），这个是因为水位线终究是在事件之后emit的

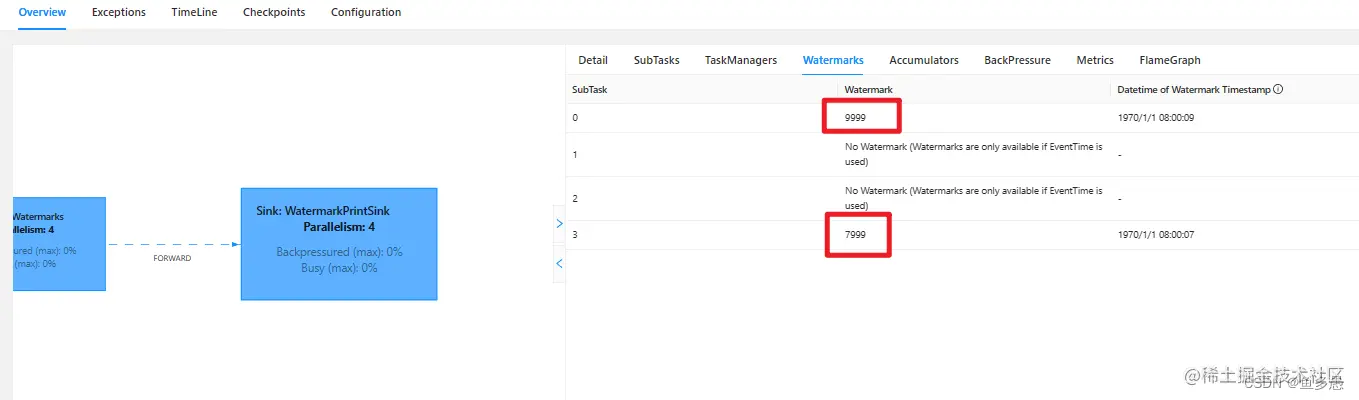

我再输入了一次，WatermarkPrintSink还是显示没有，有点费解，仔细一看发现并不是同一个subtask，每个subtask会有自己的watermark，WebUI上Sink算子的Watermark页面更为直观在这里插入图片描述

输入：
hello,1,12000
输出：
WatermarkGenerator> 当前线程ID：106,事件时间：[12000|1970-01-01 08:00:12.000],生成水位线：[9999|1970-01-01 08:00:09.999],事件：KeywordEvent(word=hello, cnt=1, ts=12000)
WatermarkPrintSink subtask 01> 当前线程ID：107,事件时间：[12000|1970-01-01 08:00:12.000],水位线：[-9223372036854775808|No Watermark],事件：KeywordEvent(word=hello, cnt=1, ts=12000)

Socket是单并行度Source，采用了rebalance策略轮询（round-robin）发往下游，也就是我发完第17次就能观察到watermark更新，也确实如此。

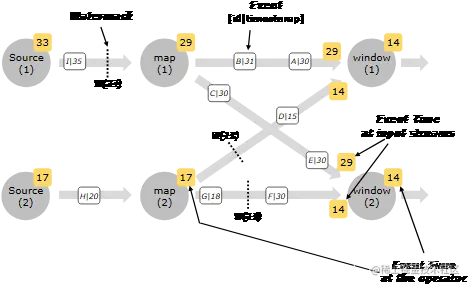

将Sink改为单并行度，将全局并行度设置为4，方便调试，发现仍然需要等待Source将下游算子所有并行度轮询完后才能观察到watermark，这个在阅读官网的过程中也了解过，多入度算子会将所有信道的watermark进行对比选择最小的那个作为算子水位线 Timely Stream Processing | Apache Flink 在这里插入图片描述

两点疑问：

在某一个入度水位线严重滞后甚至直接停滞的情况下，watermark按最小输出不会影响到计算吗，比如窗口？
多个入度的watermark不会同时到达，什么时候开始/触发计算最小watermark然后emit？

问题1：

Flink Event Time 倾斜

常见的数据倾斜往往是因为业务流量分布不均产生，比如大V的流量和普通用户肯定不在一个等级，这种倾斜往往可以预料并处理。

event-time也会出现数据倾斜，这会导致数据的缓存，状态的膨胀，特别是ProcessFunction在窗口计算时会缓存所有数据的情况，checkpoint压力也会增加。

倾斜往往发生在数据摄入阶段，代码难以处理，需要框架层面的支持。

Flink社区有两种方案：

方案1：下游算子反压，抑制watermark过快的channel的数据摄入。

方案2：Source处进行watermark对齐，类似checkpoint

最终选择了方案2，并对Source API进行了重构：Data Sources | Apache Flink ，方案1耦合度太高，barrier也会被延缓，barrier校准同样会产生数据缓存，同时也不能确保解决问题：反压不到Source端，watermark仍可能有很大差距

极端情况下：Source某个并行度并没有分配分区，这种情况下flink会怎么处理？见源码分析先说结论：有停滞流的机制，用WatermarkStatus标记信道状态IDLE，在比较所有信道的时候将其认定为非aligned ，不参与最小值比较，因此不会造成watermark无法推进的情况

问题2：见源码分析先说结论：每次有watermark输入的时候会尝试进行emit，会判断所有信道中最小watermark和上次emit的watermark的大小，如果大于，则会emit新的watermark。举个例子：四个入度的信道，一开始都是Long.MIN_VALUE，前三个信道更新了watermark，但是第四个信道一直没更新（还是Long.MIN_VALUE），这样是不会emit新的watermark的，无论前三个信道watermark更新到多少。

源码分析

核心类与概念
- WatermarkStatus: 告知task是否需要继续接收（expect）信道的watermark
  - WatermarkStatus由source生成，会emit两种不同状态：
    - IDLE: source端暂停watermark的emit（比如 kafka source 没有分配 partition）
    - ACTIVE: source从idle状态切换回正常emit watermark的状态
  - WatermarkStatus是一种临时的状态，如果是永久性停止生成watermark, 应考虑向下游发送Watermark.MAX_WATERMARK
  - 下游算子如果是idle状态 → 所有入度均为idle
- StatusWatermarkValve ：Watermark以及WatermarkStatus如何向下游传递的逻辑
  - 类核心成员：
    - InputChannelStatus[] channelStatuses : 一组输入信道的状态
      - InputChannelStatus包含：

        watermark：当前信道最新的水位线

        watermarkStatus：当前信道最新的状态

        isWatermarkAligned：当前信道的Watermark是否对齐

        InputChannelStatus 实现了 HeapPriorityQueueElement，会被HeapPriorityQueue管理，在最小堆中根据Watermark进行排序
    - lastOutputWatermark、lastOutputWatermarkStatus: 上次emit的Watermark以及WatermarkStatus的值
    - HeapPriorityQueue<InputChannelStatus> alignedChannelStatuses 优先队列（堆实现）：找出对齐channel中最小的Watermark
  - 初始化：
    - 根据入度进行初始化
    - 每个信道的状态信息：InputChannelStatus
      - watermark：Long.*MIN_VALUE*
      - watermarkStatus：ACTIVE
      - 该信道watermark是对齐状态
- HeapPriorityQueue ：优先队列的堆实现，用于处理管理信道的watermark状态InputChannelStatus的数据结构
  - 非org.apache.flink.runtime.state.heap.HeapPriorityQueue，而是org.apache.flink.streaming.runtime.watermarkstatus.HeapPriorityQueue，没有复用heap包下的，是因为避免继承导致JVM不能inline methods，从而降低memory state backend的性能
  - 核心方法：
    - siftUp(int index)、siftDown(int index)：堆顺序维护操作：上浮、下沉
    - PriorityComparator ：独立的优先级比较器，通过构造器传入，priority相同不代表两个Object equals
    - peek()：获取堆顶元素（堆最小值）（不移除）
    - adjustModifiedElement(T element)：更改InputChannelStatus 的watermark值后调用该方法恢复堆顺序，本质调用的adjustElementAtIndex(T element, int index): 先siftDown → 判断是否下沉了(queue(index) != element) → 如果没有下沉 → siftUp

核心流程

AbstractStreamTaskNetworkInput#processElement

org.apache.flink.streaming.runtime.io.AbstractStreamTaskNetworkInput#processElement

private void processElement(StreamElement recordOrMark, DataOutput<T> output) throws Exception {
    if (recordOrMark.isRecord()) {
				//Record
        output.emitRecord(recordOrMark.asRecord());
    } else if (recordOrMark.isWatermark()) {
				//Watermark
        statusWatermarkValve.inputWatermark(
                recordOrMark.asWatermark(), flattenedChannelIndices.get(lastChannel), output);
    } else if (recordOrMark.isLatencyMarker()) {
        //LatencyMarker
        output.emitLatencyMarker(recordOrMark.asLatencyMarker());
    } else if (recordOrMark.isWatermarkStatus()) {
				//WatermarkStatus
        statusWatermarkValve.inputWatermarkStatus(
                recordOrMark.asWatermarkStatus(),
                flattenedChannelIndices.get(lastChannel),
                output);
    } else {
        throw new UnsupportedOperationException("Unknown type of StreamElement");
    }
}

StatusWatermarkValve#inputWatermark

org.apache.flink.streaming.runtime.watermarkstatus.StatusWatermarkValve#inputWatermark

public void inputWatermark(Watermark watermark, int channelIndex, DataOutput<?> output)
        throws Exception {
    //WatermarkStatus为Active状态（上一次output的以及当前channel的）
    if (lastOutputWatermarkStatus.isActive()
            && channelStatuses[channelIndex].watermarkStatus.isActive()) {

        long watermarkMillis = watermark.getTimestamp();
        //如果输入watermark <= 当前channel上一个收到watermark的时间戳 会被忽略
        if (watermarkMillis > channelStatuses[channelIndex].watermark) {
            //更新当前channel的watermark
						channelStatuses[channelIndex].watermark = watermarkMillis;

						//当前channel的watermark如果是对齐的
            if (channelStatuses[channelIndex].isWatermarkAligned) {
								//调整当前channel在堆（最小堆）中的位置
                adjustAlignedChannelStatuses(channelStatuses[channelIndex]);
            } else if (watermarkMillis >= lastOutputWatermark) {
                //如果未对齐状态且watermark >= 上次output的watermark -> 标记当前channel为对齐状态
                markWatermarkAligned(channelStatuses[channelIndex]);
            }

            //尝试output watermark （堆中最小watermark > 上次output的watermark）
            findAndOutputNewMinWatermarkAcrossAlignedChannels(output);
        }
    }
}

findAndOutputNewMinWatermarkAcrossAlignedChannels

org.apache.flink.streaming.runtime.watermarkstatus.StatusWatermarkValve#findAndOutputNewMinWatermarkAcrossAlignedChannels

private void findAndOutputNewMinWatermarkAcrossAlignedChannels(DataOutput<?> output)
        throws Exception {
    boolean hasAlignedChannels = !alignedChannelStatuses.isEmpty();

    // 存在对齐的channel 且 对齐channel的最小watermark > 上次output的watermark => emit watermark
    if (hasAlignedChannels && alignedChannelStatuses.peek().watermark > lastOutputWatermark) {
        lastOutputWatermark = alignedChannelStatuses.peek().watermark;
        output.emitWatermark(new Watermark(lastOutputWatermark));
    }
}
