MP4 简单介绍

MP4 是最流行兼容性最好的视频封装格式之一，在浏览器中也得到了良好支持；
本系列后续都以 MP4 视频作为示例，所以先简单介绍 MP4 的基本概念。
其它格式的视频文件需使用对应的解封装 SDK

MP4 可以分为普通 MP4 和 Fragment MP4 ；
普通 MP4 的元数据可在音视频数据前面（利于网络播放），也可在后面；
Fragment MP4把音视频数据切成一个个小片段管理，非常方便直播场景，也是 MSE 唯一支持的格式。
MP4

MP4 使用 Box 的抽象概念来描述管理数据，不同的数据抽象成不同的 Box，允许多层嵌套 Box；

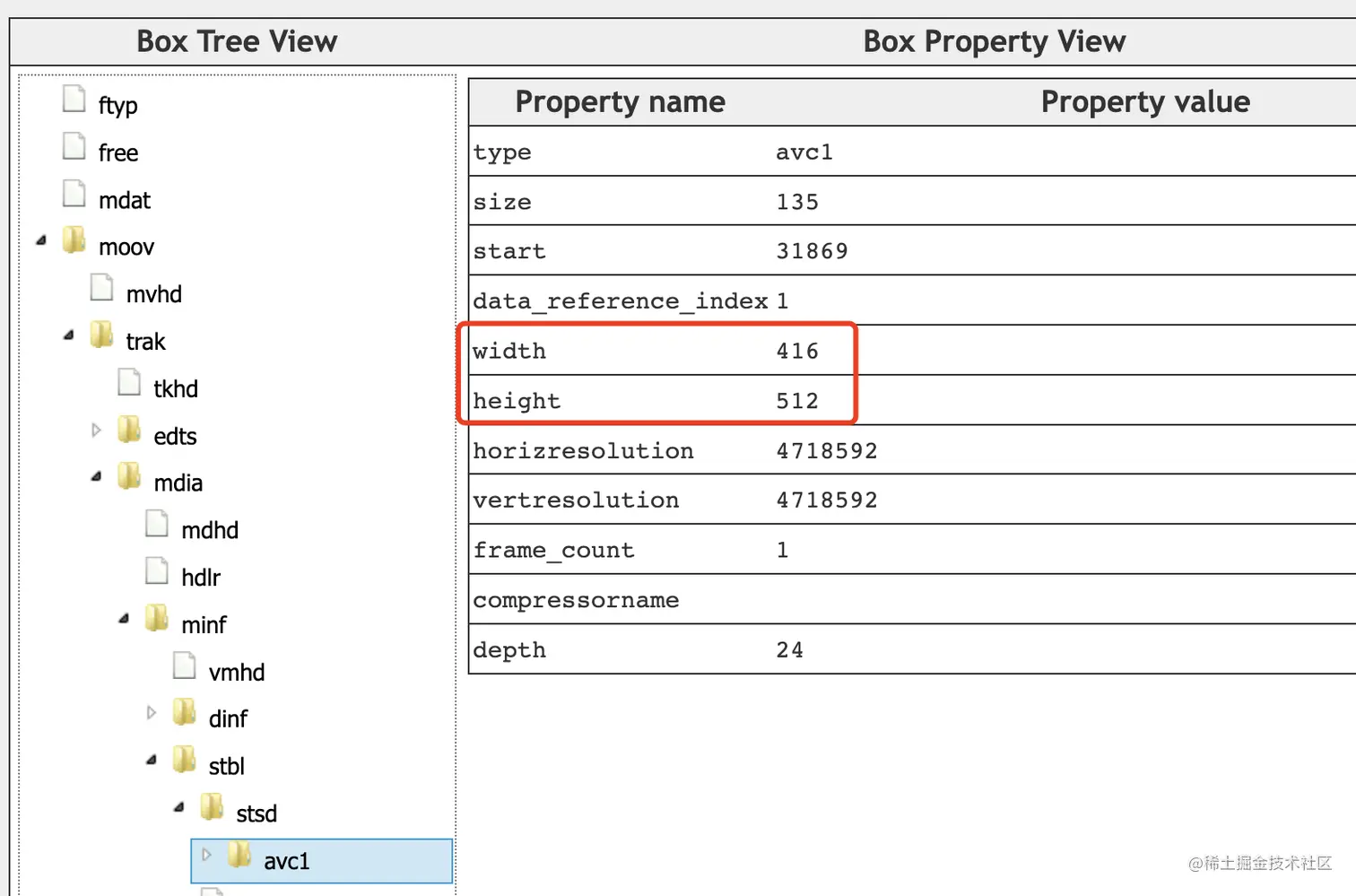

下图是一个普通 MP4 文件的可视化，该文件视频分辨率存储在 moov box -> trak box -> ... -> avc1 box 中，已编码（压缩）的音视频数据则存储在 mdata box 中

mp4-box

你可以访问 mp4box.js filereader 来可视化 MP4 文件

MP4 解封装

我们使用 mp4box.js 在浏览器中解封装（demux）MP4文件；
解封装（demux）可以理解为提取 MP4 文件的元数据，以及将音视频数据解析成一个个包（Sample）方便处理。
而 MP4 Sample 可转换为 EncodedVideoChunk 或 EncodedAudioChunk。

mp4-demux

WebAV 项目中的 SampleTransform 可将 MP4 文件流转换成 Sample 流(ReadableStream)
mp4FileStream.pipeThrough(new SampleTransform())即可得到 Sample 流。

解封装伪代码

mp4box.js API 文档

const file = mp4box.createFile()
file.onReady = info => {
  file.setExtractionOptions(info.videoTracks[0]?.id, 'video')
  file.setExtractionOptions(info.audioTracks[0]?.id, 'audio')

  file.start()
}

file.onSamples = (id, type, samples) => {

  const chunks = samples.map(s => new EncodedVideoChunk({
    type: (s.is_sync ? 'key' : 'delta')
    timestamp: (1e6 * s.cts) / s.timescale,
    duration: (1e6 * s.duration) / s.timescale,
    data: s.data
  }))
}

const mp4stream = await fetch('<mp4 url>').body
let inputBufOffset = 0
while (read ui8ArrBuf for mp4stream) {
  const inputBuf = ui8ArrBuf.buffer
  inputBuf.fileStart = inputBufOffset
  inputBufOffset += inputBuf.byteLength
  file.appendBuffer(inputBuf)
}

解封装过程不会消耗过多的计算资源，一般使用 js 处理也不会碰到性能阻碍，该过程不在 WebCodecs 的覆盖范围内。

视频解码

不同的视频需要对应的解封装程序，解封装得到的数据（如 MP4 Sample）可转换为 WebCodecs 中提供的 EncodedVideoChunk 或 EncodedAudioChunk，然后分别由 VideoDecoder 或 AudioDecoder 进行解码（解压）。
使用解码器之前需要初始化配置（decoder.configure），必填参数 codec 可以在解封装时拿到（onReady）。

const videoDecoder = new VideoDecoder({
  output: (videoFrame) => {

  },
  error: console.error,
});
videoDecoder.configure({ codec: '<视频数据对应的编码格式>' })

解码视频数据得到多个 VideoFrame, AudioData 对象，这两个对象包含了对应帧视频、音频的原始数据，可通过其实例的 copyTo 方法将原始数据 copy 到 ArrayBuffer 中。

视频帧处理

在浏览器中一般配合使用 Canvas 对 VideoFrame 进行处理，如：

降低视频分辨率
1. 绘制 VideoFrame 到 Canvas， ctx.draw(videoFrame, 0, 0)
2. 创建新的 VideoFrame， new VideoFrame(canvas, {...})
裁剪视频；使用 ctx.draw 后面的定位参数，绘制 VideoFrame 指定区域
叠加视频、图片、文字等；先绘制 VideoFrame 再绘制其他元素
降低帧率，平均抽取丢掉多余帧；如 60FPS -> 30FPS，大概每两帧丢掉一帧不绘制
滤镜、抠图、特效等复杂图形处理；使用 WebGL 或 WebGPU

常见的视频处理 DEMO

对视频进行逐帧处理后，如何重新编码封装成文件，请阅读下一章。

音频处理后续会专门写一篇文章

WebAV 视频解析示例

mp4box.js 解封装配合 WebCodecs 解码原理上很简单，但需要阅读大量文档、API以及编写很多细节逻辑，汇总起来就相对繁琐了。
@webav/av-cliper 提供了 MP4Clip 可以将视频流转换成视频帧（VideoFrame）屏蔽许多繁琐过程

import { MP4Clip } from '@webav/av-cliper'


const clip = new MP4Clip((await fetch('<mp4 url>')).body)
await clip.ready

let time = 0

while (true) {
  const { state, video: videoFrame } = await clip.tick(time)
  if (state === 'done') break
  if (videoFrame != null && state === 'success') {
    ctx.clearRect(0, 0, cvs.width, cvs.height)

    ctx.drawImage(videoFrame, 0, 0, videoFrame.codedWidth, videoFrame.codedHeight)

    videoFrame.close()
  }

  time += 33000
}
clip.destroy()

体验 DEMO ，点击 decode video 按钮；查看详细代码

附录

mp4box.js 能在浏览器中运行的 MP4 封装、解封装工具
mp4box.js filereader MP4 文件可视化工具，基于 mp4box.js 构建
WebAV 基于 WebCodecs、mp4box.js 构建的音视频处理 SDK
WebAV 视频处理 DEMO
WebAV 解码 DEMO
