选择X6还是G6

在技术选型的时候遇到X6和G6都可以做流程图。大家可以看下www.zhihu.com/question/43… 大佬们的回答

总结下来就是，偏交互和编辑就X6 偏展示，图大就G6

什么是X6

X6官网

X6 是基于 HTML 和 SVG 的图编辑引擎，提供低成本的定制能力和开箱即用的内置扩展，方便我们快速搭建 DAG 图、ER 图、流程图、血缘图等应用。

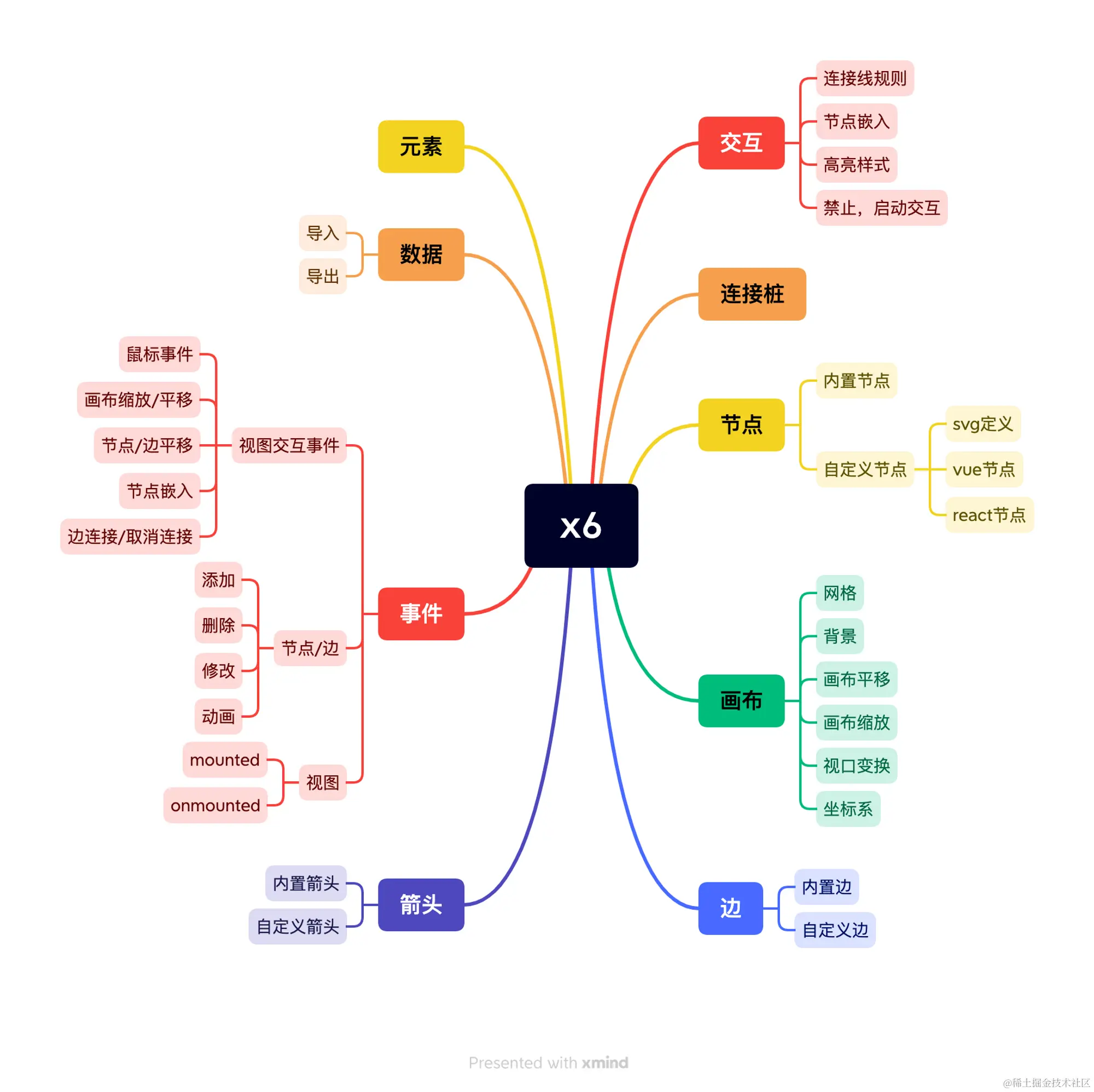

思维导图

SVG基本知识

svg 掘金

SVG 是 Scalable Vector Graphics 的缩写，意为可缩放矢量图形，改变大小不会有png图片模糊的问题。

底层用的svg所以很多自定义的图形之类的可以直接使用svg来进行绘制。

语法

<svg>
    <circle cx="100" cy="100" r="50"/>
</svg>

基本图形
- 圆形 (circle)
- 矩形(rect)
- 椭圆 (ellipse)
- 线条(line)
- 折线 (polyline)
- 多边形(polygon)
- 路径 (path)
- 文本(text)

应用场景

优点和缺点

优点

🌱　极易定制：支持使用 SVG/HTML/React/Vue 定制节点样式和交互；
🚀　开箱即用：内置 10+ 图编辑配套扩展，如框选、对齐线、小地图等；
🧲　数据驱动：基于 MVC 架构，用户更加专注于数据逻辑和业务逻辑；
💯　事件驱动：可以监听图表内发生的任何事件。

缺点

学习曲线较陡：如果你对 JavaScript 或图表绘制库没有经验，学习和使用 antv X6 可能需要一些时间和精力。它使用了一些复杂的概念和术语，并有自己的一套 API，需要花些时间来理解和适应。
文档和示例不够丰富：尽管 antv X6 有一份官方文档和示例，但在某些方面可能仍然缺乏详细和全面的解释。这可能会给新用户带来困惑和挫败感。
社区支持相对较小：与一些其他知名的图表库相比，antv X6 的社区规模相对较小。这意味着你可能会在使用过程中遇到问题时，获得的帮助和支持相对有限。

快速入门

安装

# npm
$ npm install @antv/x6 --save

# yarn
$ yarn add @antv/x6

画布

在 X6 中，Graph 是图的载体，它包含了图上的所有元素（节点、边等）。就是将所有元素绘制在上面

配置

new Graph(options: Options)


// 等同于
const graph = new Graph({
	container: document.getElementById('container'), // 画布容器 类型vue的挂载的元素
  width:"100px",
	height:"200px"
	mousewheel:true, // 鼠标滚轮缩放，默认禁用
  grid:true, // 网格是不显示
  panning: {
    enabled: true,
  },
})

画布 2.0 文档

画布1.0文档

元素

Cell 是 Node 和 Edge 的基类，包含节点和边的通用属性和方法定义，如属性样式、可见性、业务数据等，并且在实例化、样式定制、默认选项、自定义选项等方面具有相同的行为。

选项名	类型	默认值	描述
id	String	undefined	节点/边的唯一标识，默认使用自动生成的 UUID。
markup	Markup	undefined	节点/边的 SVG/HTML 片段。
attrs	Object	{ }	节点/边属性样式。
shape	String	undefined	渲染节点/边的图形。
view	String	undefined	渲染节点/边的视图。
zIndex	Number	undefined	节点/边在画布中的层级，默认根据节点/边添加顺序自动确定。
visible	Boolean	true	节点/边是否可见。
parent	String	undefined	父节点。
children	String[]	undefined	子节点/边。
data	any	undefined	节点/边关联的业务数据。

元素文档

节点

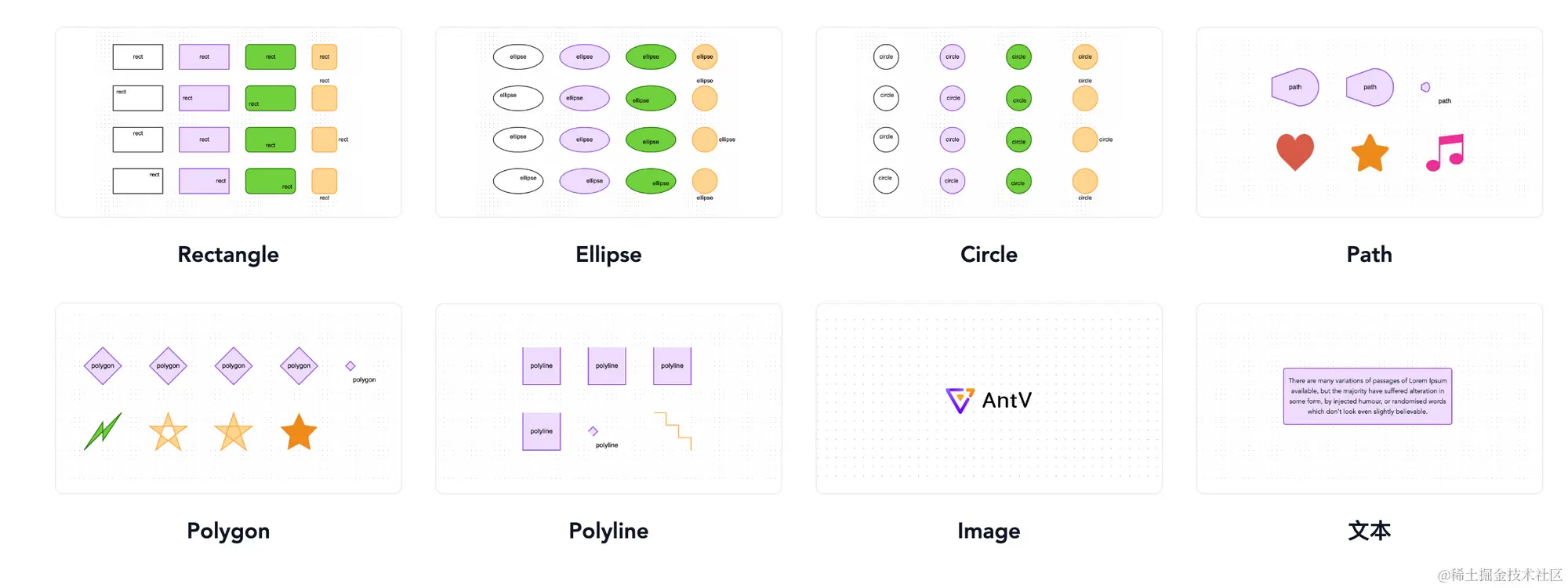

节点类型

内置节点创建方式

graph.addNode({
  x: 360, // 相对于画布的X轴
  y: 340, // 相对于画布的Y轴
  width: 120,
  height: 60,
  label: "rect", // 节点标签文字节点元素
  attrs: { // 属性
    body: {
      stroke: "#237804", // 线条颜色
      fill: "#73d13d", // 填充色
      rx: 10, // 圆角
      ry: 10
    },
    // 文本元素的属性
    label: {
      refX: "100%", // 相对于节点X轴的宽度的100%
      refX2: -8,
      refY: "100%", // 相对于节点Y轴的宽度的100%
      refY2: -8,
      textAnchor: "end", // 文本在画布x轴的位置 start  middle  end
      textVerticalAnchor: "bottom" // 文本在画布x轴的位置 top  middle   bottom
    }
  }
});

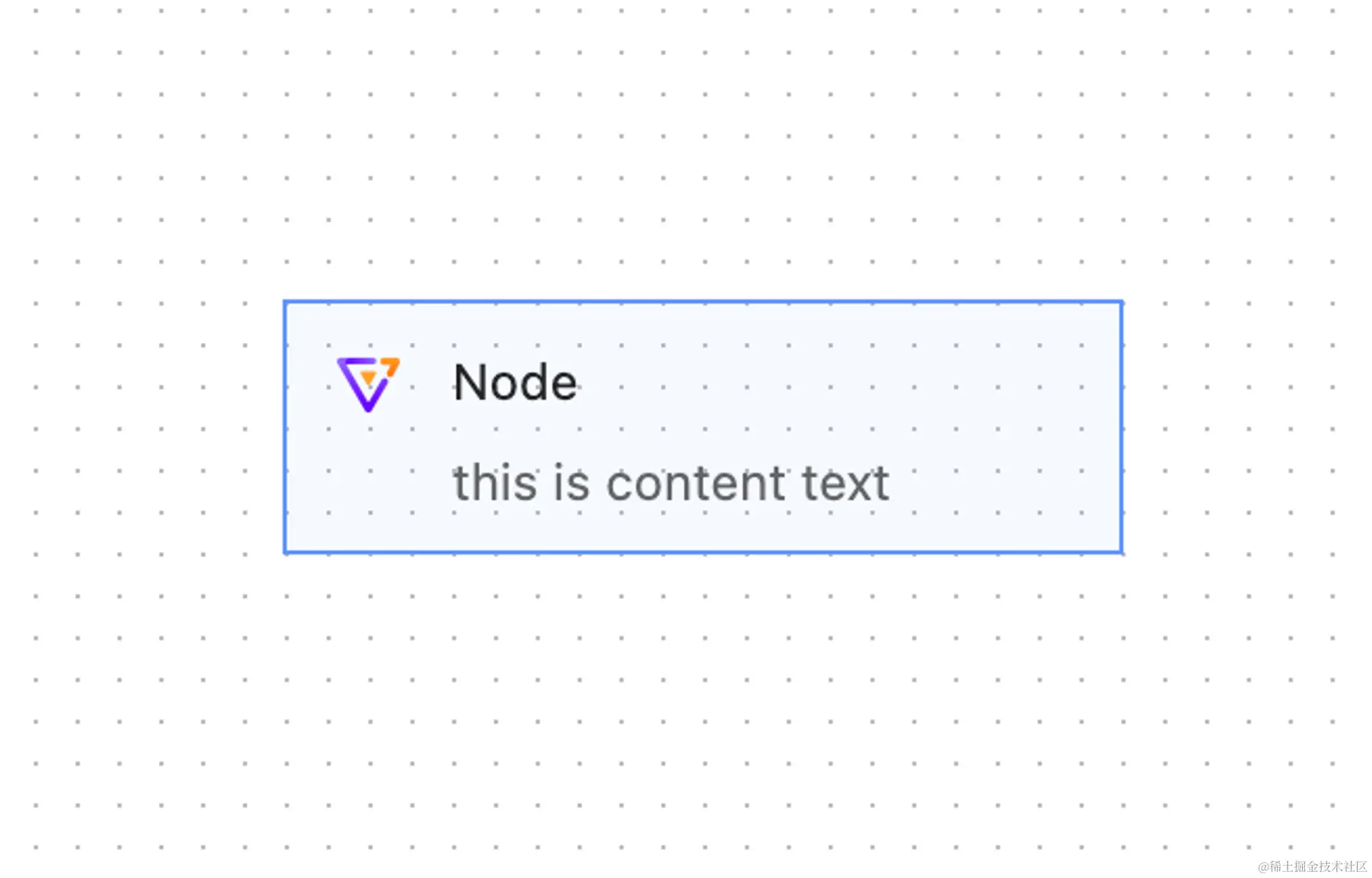

自定义节点

我们可以通过 markup 和 attrs 来定制节点的形状和样式markup 可以类比 HTML，attrs 类比 CSS makup

interface Markup {
  tagName: string  // SVG/HTML 元素标签名。
  ns?: string // SVG/HTML 元素命名空间。 nameSpace
  selector?: string // 该元素的选择器（唯一），通过选择器来定位该元素或为该元素指定属性样式。
  groupSelector?: string | string[] //该元素的群组选择器，可以同时为该群组对应的多个元素指定样式
  // 该元素的默认属性键值对，通常用于定义那些不变的通用属性，这些默认属性也可以在实例化节点时被覆盖。需要注意的是 markup 中的 attrs 属性只支持原生的 SVG 属性，也就是说 X6 的在这里不可用。
  attrs?: { [key: string]: string | number }
  style?: { [key: string]: string | number }
  className?: string | string[]
  textContent?: string // 该元素的文本内容。
  children?: Markup[]
}

import { Graph } from '@antv/x6'
// 自定义节点需要注册，注册后可以直接使用上面的 grap.addNode('custom-node')来进行添加
Graph.registerNode(
  'custom-node',
  {
    width: 200,
    height: 60,
    attrs: {
      body: {
        stroke: '#5F95FF',
        strokeWidth: 1,
        fill: 'rgba(95,149,255,0.05)',
        refWidth: 1,
        refHeight: 1,
      },
      image: {
        'xlink:href':
          'https://gw.alipayobjects.com/zos/antfincdn/FLrTNDvlna/antv.png',
        width: 16,
        height: 16,
        x: 12,
        y: 12,
      },
      title: {
        text: 'Node',
        refX: 40,
        refY: 14,
        fill: 'rgba(0,0,0,0.85)',
        fontSize: 12,
        'text-anchor': 'start',
      },
      text: {
        text: 'this is content text',
        refX: 40,
        refY: 38,
        fontSize: 12,
        fill: 'rgba(0,0,0,0.6)',
        'text-anchor': 'start',
      },
    },
    markup: [
      {
        tagName: 'rect',  // 对应svg的名字，还有一些是X6 自带的
        selector: 'body', // 和上面的body 对应
      },
      {
        tagName: 'image',
        selector: 'image',
      },
      {
        tagName: 'text',
        selector: 'title',
      },
      {
        tagName: 'text',
        selector: 'text',
      },
    ],
  },
  true,
)

const graph = new Graph({
  container: document.getElementById('container')!,
  grid: true,
})

graph.addNode({
  x: 200,
  y: 160,
  shape: 'custom-node',
})

react

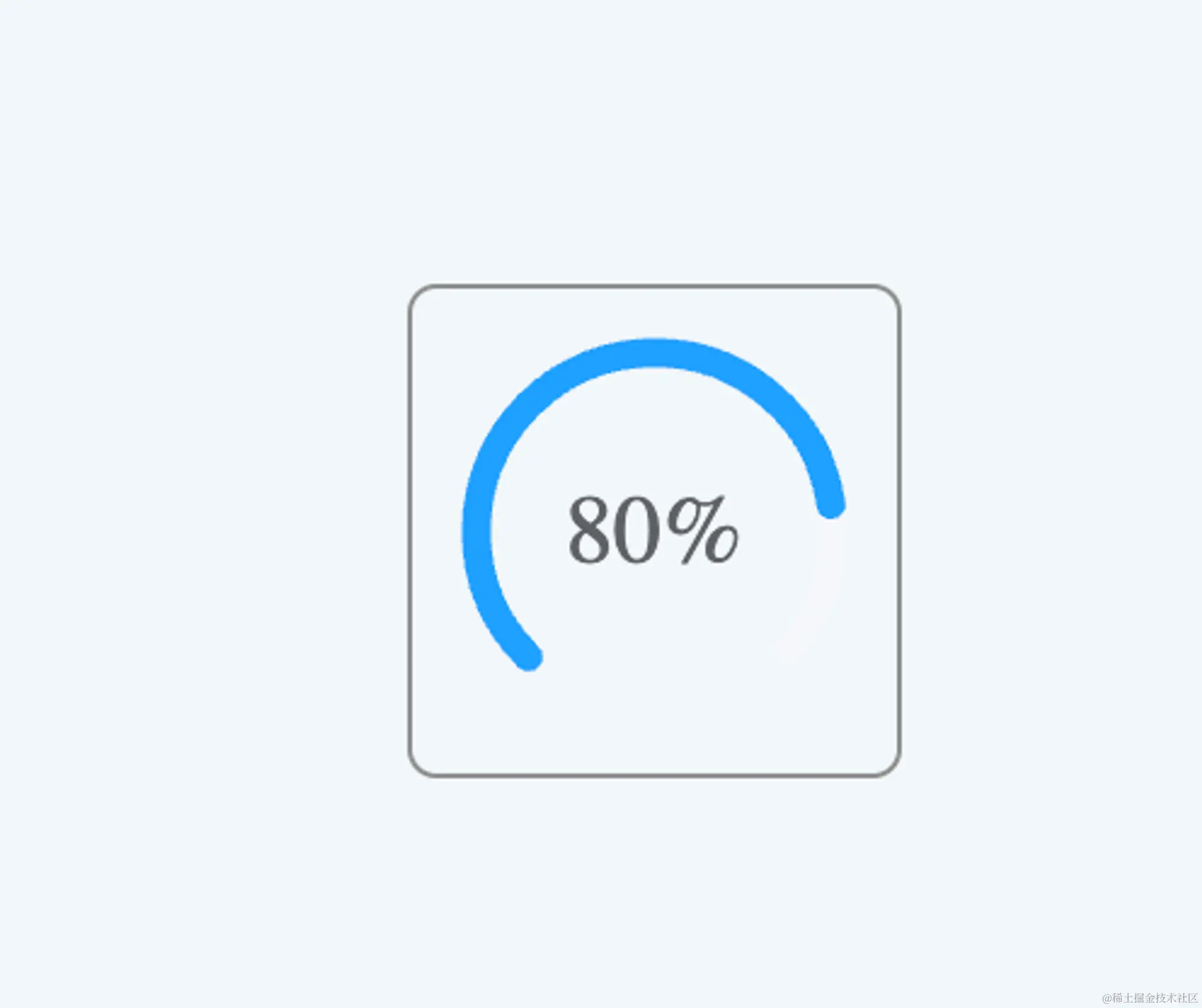

vue

// 子组件
<template>
  <div class="app-content">
    <div id="container"></div>
    <TeleportContainer />
  </div>
</template>

<script lang="ts">
  import { defineComponent } from 'vue'
  import ProgressNode from './components/ProgressNode.vue'
  import { Graph } from '@antv/x6'
  import { register, getTeleport } from '@antv/x6-vue-shape'

  register({
    shape: 'custom-vue-node',
    width: 100,
    height: 100,
    component: ProgressNode,
  })
  const TeleportContainer = getTeleport()

  export default defineComponent({
    name: 'App',
    components: {
      TeleportContainer,
    },
    mounted() {
      const graph = new Graph({
        container: document.getElementById('container')!,
        background: {
          color: '#F2F7FA',
        },
        autoResize: true,
      })

      graph.addNode({
        shape: 'custom-vue-node',
        x: 100,
        y: 60,
      })
    },
  })
</script>

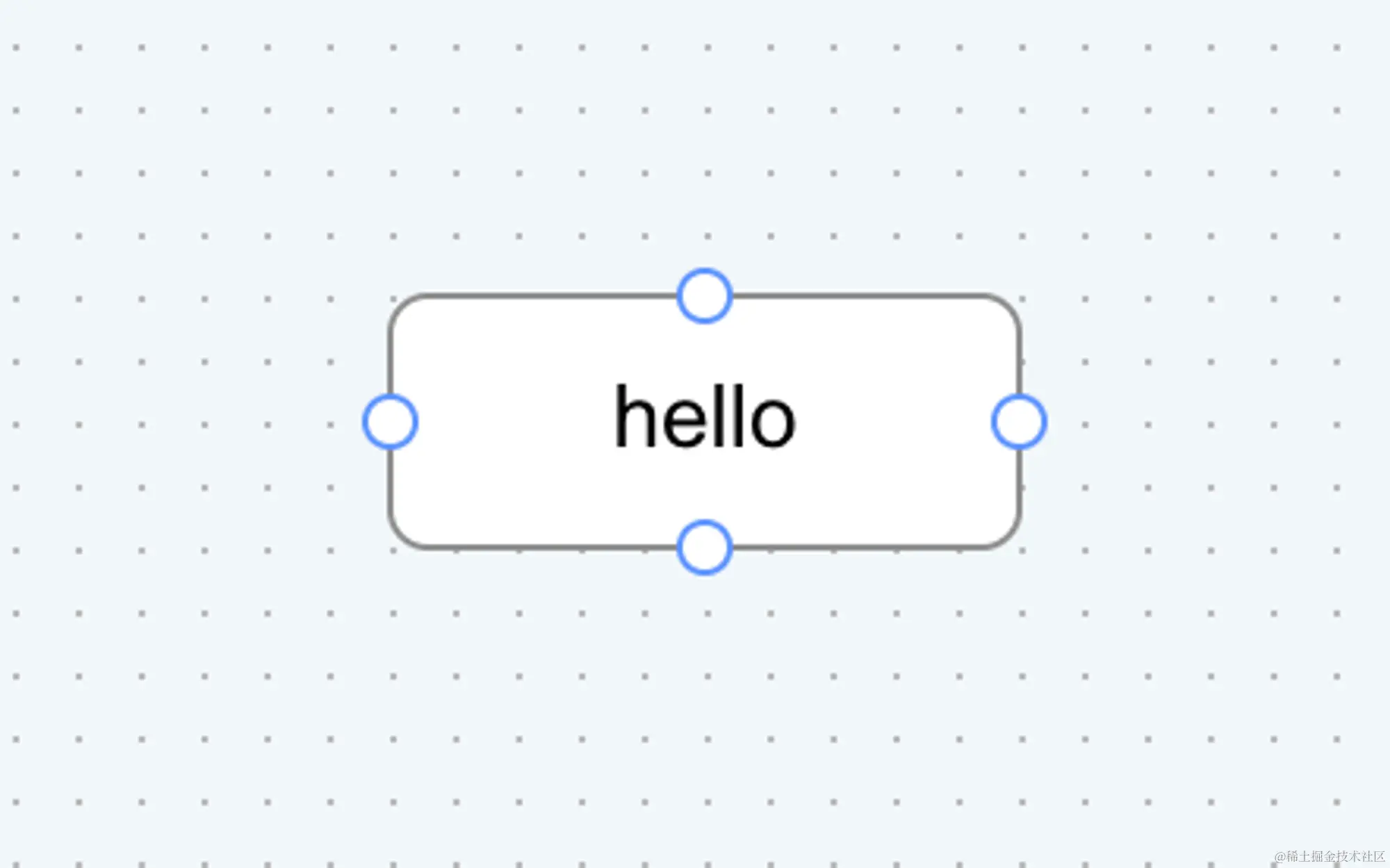

连接桩

连接桩是节点上的固定连接点，很多图应用都有连接桩，并且有些应用还将连接桩分为输入连接桩和输出连接桩

连接桩分组：同行为和外观的连接桩归为同一组，并通过 groups 选项来设置分组

interface PortGroupMetadata {
  markup?: Markup // 连接桩 DOM 结构定义。
  attrs?: Attr.CellAttrs // 属性和样式。
  zIndex?: number | 'auto' // 连接桩的 DOM 层级，值越大层级越高。
  // 群组中连接桩的布局。
  position?: [number, number] | string | { name: string; args?: object }
  label?: {
    // 连接桩标签
    markup?: Markup
    position?: {
      // 连接桩标签布局
      name: string // 布局名称
      args?: object // 布局参数
    }
  }
}

边

连接到画布上的点

const edge = graph.addEdge({
  source: { x: 40, y: 40 }, // 起点的坐标
  target: { x: 180, y: 80 }, // 终点的坐标
})

连接到节点/边

const edge = graph.addEdge({
  source: { cell: 'source-cell-id' }, // 元素的ID
  target: { cell: 'target-cell-id' }, // 元素的id
})

连接到节点上的连接桩

const edge = graph.addEdge({
  source: { cell: 'source-cell-id', port: 'port-id' }, // 元素的ID 和连接点的ID
  target: { cell: 'target-cell-id', port: 'port-id' },
})

连接到节点上的某个元素

const edge = graph.addEdge({
  source: { cell: 'source-cell-id', selector: 'some-selector' },
  target: { cell: 'target-cell-id', selector: 'some-selector' },
})

属性

选项	类型	默认值	描述
source	TerminalData		起点或起始节点、连接桩信息。
target	TerminalData		终点或终止节点、连接桩信息。
vertices	Point.PointLike[]		路径点。
router	RouterData		路由。
connector	ConnectorData		连接器。
labels	Label[]	string[]		标签。
defaultLabel	Label		默认标签。

箭头

箭头样式

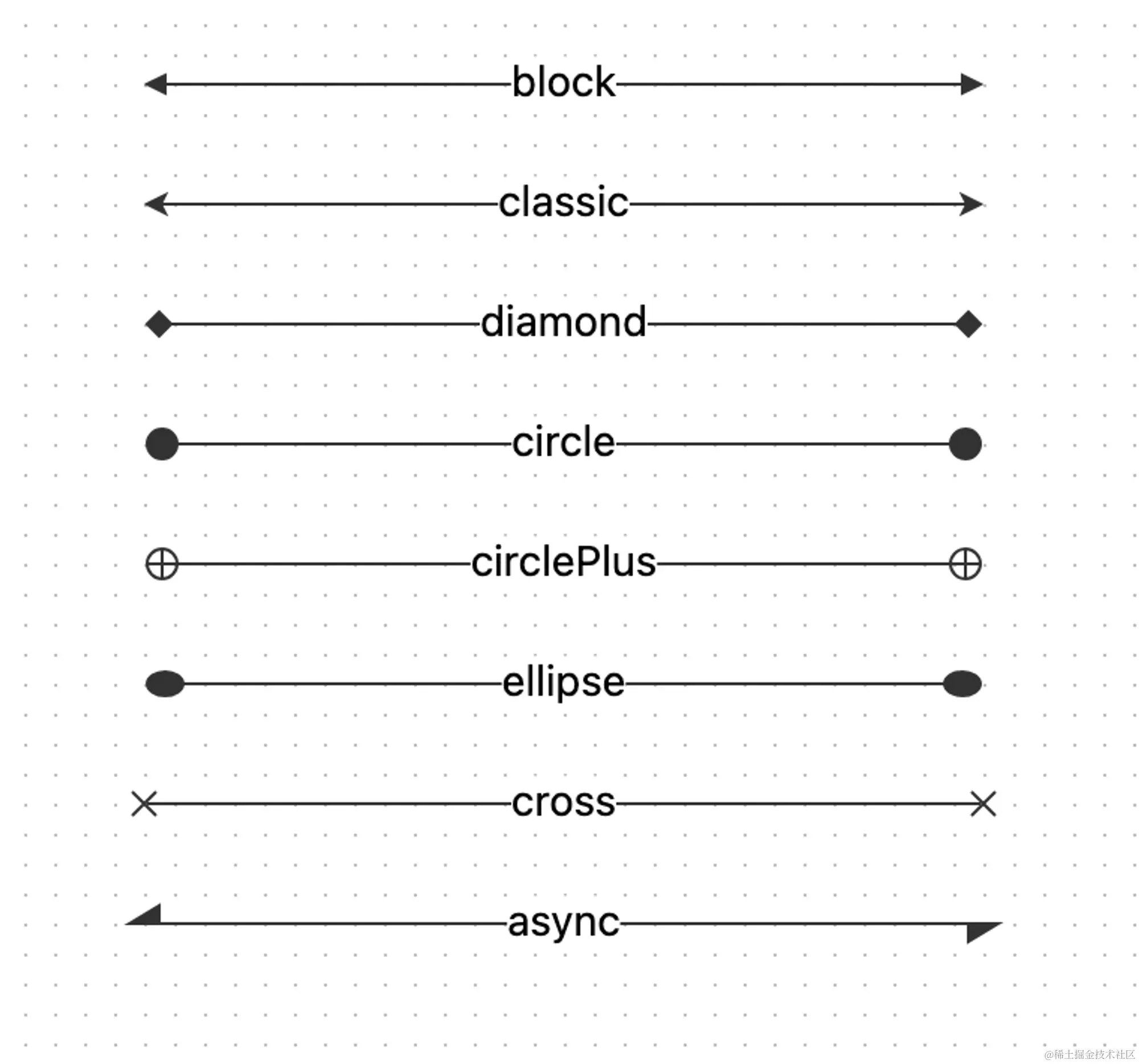

内置箭头样式

 this.graph.addEdge({
      source: [80, 160], // 开始的坐标
      target: [480, 160], // 结束点的坐标
      attrs: {
        line: {
          sourceMarker: 'block', //开始箭头
          targetMarker: 'block', // 结束
          stroke: '#8f8f8f',
          strokeWidth: 1,
        },
      },
    })

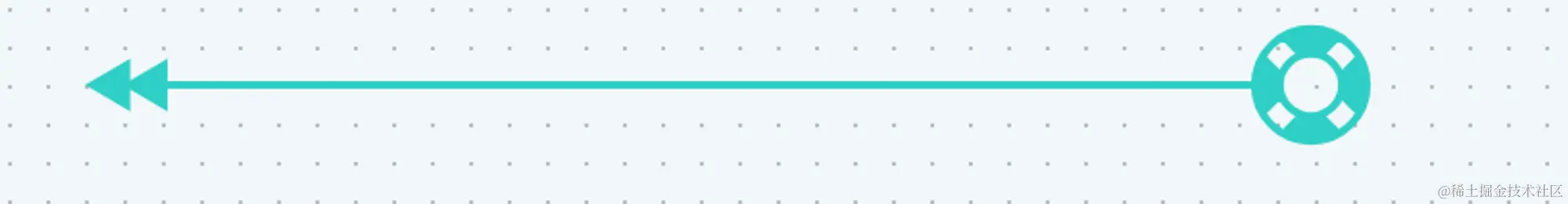

自定义箭头

  // svg  path  自定义箭头
  graph.addEdge({
    source: { x: 100, y: 40 }, // 开始的坐标
    target: { x: 400, y: 40 }, // 结束的坐标
    attrs: {
      line: {
        stroke: '#31d0c6',
        sourceMarker: {
          name: 'path',
          d: 'M5.5,15.499,15.8,21.447,15.8,15.846,25.5,21.447,25.5,9.552,15.8,15.152,15.8,9.552z',
        },
        targetMarker: {
          name: 'path',
          offsetX: 10,
          d: 'M4.834,4.834L4.833,4.833c-5.889,5.892-5.89,15.443,0.001,21.334s15.44,5.888,21.33-0.002c5.891-5.891,5.893-15.44,0.002-21.33C20.275-1.056,10.725-1.056,4.834,4.834zM25.459,5.542c0.833,0.836,1.523,1.757,2.104,2.726l-4.08,4.08c-0.418-1.062-1.053-2.06-1.912-2.918c-0.859-0.859-1.857-1.494-2.92-1.913l4.08-4.08C23.7,4.018,24.622,4.709,25.459,5.542zM10.139,20.862c-2.958-2.968-2.959-7.758-0.001-10.725c2.966-2.957,7.756-2.957,10.725,0c2.954,2.965,2.955,7.757-0.001,10.724C17.896,23.819,13.104,23.817,10.139,20.862zM5.542,25.459c-0.833-0.837-1.524-1.759-2.105-2.728l4.081-4.081c0.418,1.063,1.055,2.06,1.914,2.919c0.858,0.859,1.855,1.494,2.917,1.913l-4.081,4.081C7.299,26.982,6.379,26.292,5.542,25.459zM8.268,3.435l4.082,4.082C11.288,7.935,10.29,8.571,9.43,9.43c-0.858,0.859-1.494,1.855-1.912,2.918L3.436,8.267c0.58-0.969,1.271-1.89,2.105-2.727C6.377,4.707,7.299,4.016,8.268,3.435zM22.732,27.563l-4.082-4.082c1.062-0.418,2.061-1.053,2.919-1.912c0.859-0.859,1.495-1.857,1.913-2.92l4.082,4.082c-0.58,0.969-1.271,1.891-2.105,2.728C24.623,26.292,23.701,26.983,22.732,27.563z',
        },
      },
    },
  })

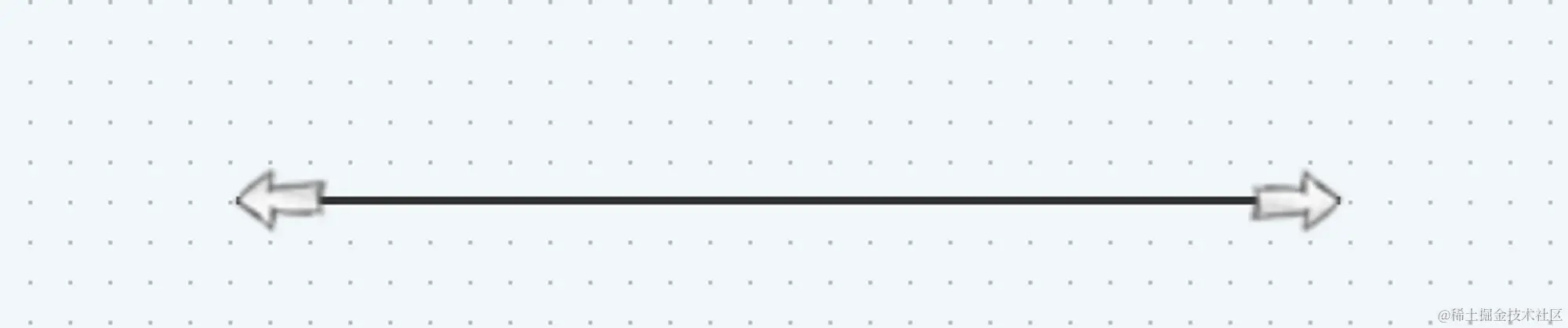

自定义箭头注册


// 注册
// image2 是注册的name
Graph.registerMarker('image2', (args) => {

  const { imageUrl, imageWidth, imageHeight, ...attrs } = args
  return {
    ...attrs, // 原样返回非特殊涵义的参数
    tagName: 'image', // 使用 svg <image> 标签渲染箭头，其余键值对都将作为该元素的属性。
    width: imageWidth, // 宽
    height: imageHeight,  // 高
    'xlink:href': imageUrl, // url地址
  }
})

// 使用注册的箭头
  graph.addEdge({
    source: { x: 140, y: 400 },
    target: { x: 420, y: 400 },
    attrs: {
      line: {
        sourceMarker: {
          name: 'image2',
          imageUrl:
            'http://cdn3.iconfinder.com/data/icons/49handdrawing/24x24/left.png',
          imageWidth: 24,
          imageHeight: 24,
          y: -12,
        },
        targetMarker: {
          name: 'image2', // name和注册name 要一致
          imageUrl:
            'http://cdn3.iconfinder.com/data/icons/49handdrawing/24x24/left.png',
          imageWidth: 24,
          imageHeight: 24,
          y: -12,
        },
      },
    },
  })

交互

交互文档

X6 最吸引开发者的地方是具备非常完整的交互定制能力。

连接的时候是否吸附
是不是可以建循环连线
是否允许边连接到节点（非节点上的连接桩）
是不是允许连接到边
拖动是不是课可以高亮

AntV X6 的交互功能使得用户可以与图形进行直接的互动操作和控制，以实现更丰富的用户体验。以下是 AntV X6 交互的一些常见功能：

节点拖拽和调整：用户可以通过鼠标拖拽节点来调整它们的位置，改变节点间的连接关系和布局。这对于网络拓扑图、流程图等应用非常有用。
缩放和平移：用户可以使用鼠标滚轮来缩放图形，或者通过拖动画布来平移图形的显示区域。这使得用户能够对大规模的图形进行浏览和导航。
高亮和选中：用户可以通过悬停鼠标或单击节点来高亮相关的图形元素，以突出显示它们或触发其他操作，例如显示详细信息或执行特定的操作。
节点大小和样式调整：用户可以调整节点的大小、形状和样式，以满足特定的需求。这对于定制化图形的外观和美观性非常重要。
数据筛选和筛选器：用户可以根据特定的条件和参数来筛选数据，并动态更新图形的显示。这有助于用户通过交互性的方式探索和分析数据。
事件交互：AntV X6 提供了各种事件处理机制，允许开发者定义和处理不同的用户交互事件，例如点击、拖拽、放大缩小等，以及自定义的交互行为。

AntV X6 的交互功能使得开发者能够根据不同的场景和需求，为图形应用添加交互性和用户操作的能力，从而提升应用的可用性和用户体验。

事件

视图交互事件

用来监听视图的事件

事件	cell 节点/边	node 节点	port 连接桩	edge 边	blank 画布空白区域
单击	cell:click	node:click	node:port:click	edge:click	blank:click
双击	cell:dblclick	node:dblclick	node:port:dblclick	edge:dblclick	blank:dblclick
右键	cell:contextmenu	node:contextmenu	node:port:contextmenu	edge:contextmenu	blank:contextmenu
鼠标按下	cell:mousedown	node:mousedown	node:port:mousedown	edge:mousedown	blank:mousedown
移动鼠标	cell:mousemove	node:mousemove	node:port:mousemove	edge:mousemove	blank:mousemove
鼠标抬起	cell:mouseup	node:mouseup	node:port:mouseup	edge:mouseup	blank:mouseup
鼠标滚轮	cell:mousewheel	node:mousewheel	-	edge:mousewheel	blank:mousewheel
鼠标进入	cell:mouseenter	node:mouseenter	node:port:mouseenter	edge:mouseenter	graph:mouseenter
鼠标离开	cell:mouseleave	node:mouseleave	node:port:mouseleave	edge:mouseleave	graph:mouseleave

graph.on('cell:click', ({ e, x, y, cell, view }) => {})
graph.on('node:click', ({ e, x, y, node, view }) => {})
graph.on('edge:click', ({ e, x, y, edge, view }) => {})
graph.on('blank:click', ({ e, x, y }) => {})

graph.on('cell:mouseenter', ({ e, cell, view }) => {})
graph.on('node:mouseenter', ({ e, node, view }) => {})
graph.on('edge:mouseenter', ({ e, edge, view }) => {})
graph.on('graph:mouseenter', ({ e }) => {})

数据

导出

{
  id: string,
  shape: string,
  position: {
    x: number
    y: number
  },
  size: {
    width: number
    height: number
  },
  attrs: object,
  zIndex: number,
}

导入

graph.fromJSON([
  {
    id: 'node1',
    x: 40,
    y: 40,
    width: 100,
    height: 40,
    label: 'Hello',
    shape: 'rect',
  },
  {
    id: 'node2',
    x: 40,
    y: 40,
    width: 100,
    height: 40,
    label: 'Hello',
    shape: 'ellipse',
  },
  {
    id: 'edge1',
    source: 'node1',
    target: 'node2',
    shape: 'edge',
  },
])

丰富的扩展能力

工具

节点的工具

node-edite

编辑节点

节点编辑工具

// 2.8.0 版本之前使用方式
graph.on('node:dblclick', ({ node, e }) => {
  node.addTools({
    name: 'node-editor',
    args: {
      event: e,
    },
  })
})

// 2.8.0 版本之后使用方式
node.addTools({
  name: 'node-editor',
})

边的工具

edge-edtie

边编辑例子

// 2.8.0 版本之前使用方式
graph.on('node:dblclick', ({ node, e }) => {
  edge.addTools({
    name: 'edge-editor',
    args: {
      event: e,
    },
  })
})

// 2.8.0 版本之后使用方式
edge.addTools({
  name: 'edge-editor',
})

插件

图形变换
对齐线
复制粘贴
快捷键
撤销重做
框选
滚动画布
小地图
Dnd
Stencil
导出 demo

X6 学习
