本章学习：

  • 磁盘构造
  • 分区：将磁盘分区成几个板块
  • 文件系统安装=格式化：方便人去管理
  • 挂载

一.磁盘构造

****`

1.一切都是一个文件：oper read write close

2.设备文件：关联至一个设备驱动程序，进而能够跟与对应的硬件设备进行通信。

3.设备类型：

4.块设备：block，存取单位“块”，磁盘 4k

字符设备：char，存取单位“字符”，键盘

5.设备接口类型：IDS SATA SCSI SAS

6.磁盘设备的设备文件名

`** ** - - [固态硬盘 ] /dev/sd a 1

  • [固态硬盘 ] /dev/sd b 1

  • [机械硬盘 ] /dev/hd a 1

  • [光驱 ] /dev/sr a 1

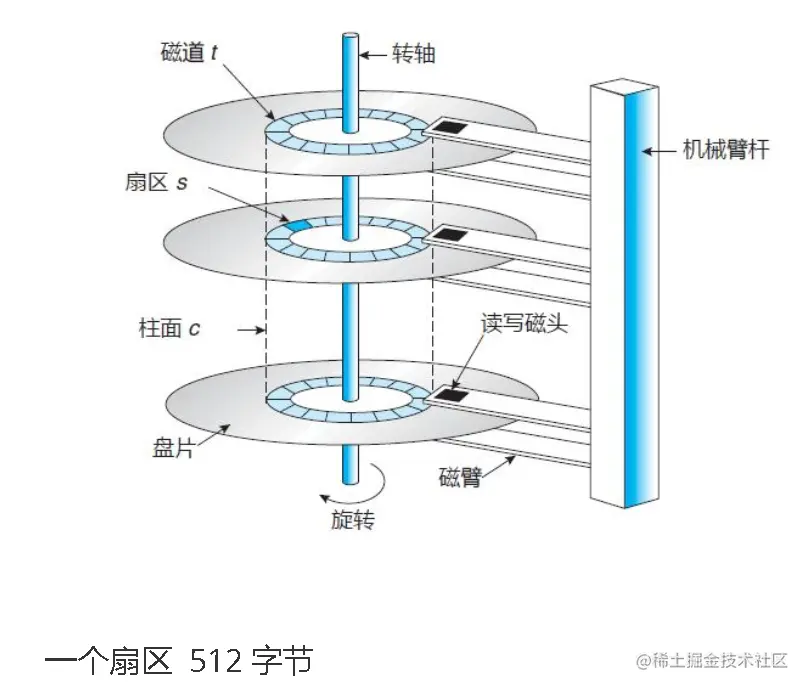

硬盘数据结构：

  • [扇区] ：每个扇区存放512字节的数据（扇区越大容量越多），存放数据的最小单位512字节
  • [磁道] ：同一盘片不同半径的同心圆
  • [柱面] ：不同盘片相同半径构成的圆


D机械与固态：

  • 机械硬盘HDD
  • 固态硬盘SS

二. 磁盘空间的管理，使用硬盘三步

1.分区:将磁盘分成几个板块

2.安装文件系统=格式化

3.挂载：将硬件设备挂载到文件夹内，访问这个文件夹相当于访问这个设备

1. 分区

注：windows 可以不分区 ；linux 必须要分区

> 2.分区优势：

  •        优化1/0性能（读写）
       实现磁盘空间配额限制
       提高修复速度
       隔绝软件和操作系统
       装多个os操作系统
       采用不同的文件系统

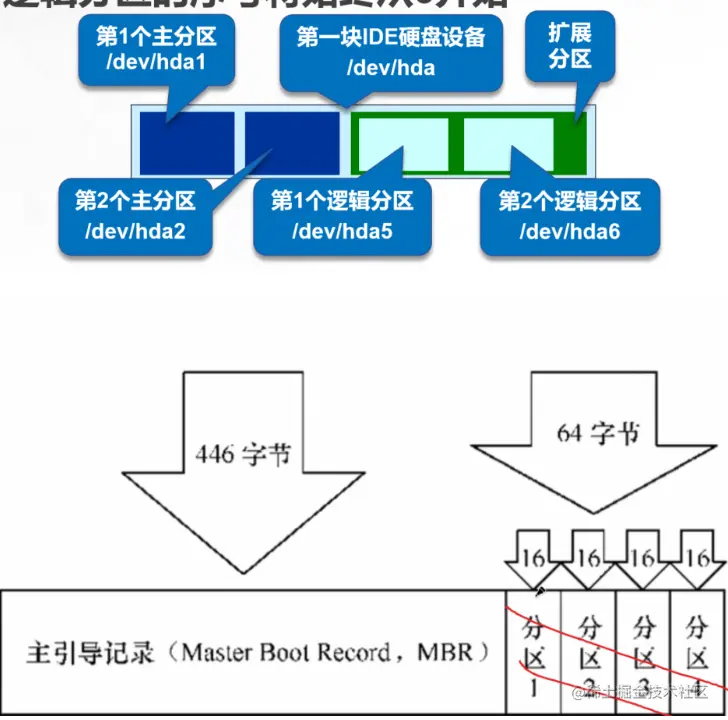

> 3.分区结构

      硬盘中的主分区数目前只有4个
      主分区和扩展分区的序号限制在1~4
      扩展分区再分逻辑分区
      逻辑分区的序号将始终从5开始


3. 硬件设备所在目录：/dev/hda5

读：先读主引导记录，是硬盘上的第一个扇区

mbr一共512字节

前446字节是开机引导程序，操作系统装在硬盘上的

开机引导程序作用：引导硬件找到操作系统

后64字节 分区表：表面分区范围，分区从哪里开始到哪里结束

最后两个字节代表mbr结束

3.分区方式：

      老 ：MBR分区：只支持2T以下的硬盘
      新 ：GPT分区：只支持2T以上的硬盘

4.分区工具：

  • fdisk
  • gdisk

5.磁盘分区类型

1.主分区：可以直接用，安装操作系统，储存文件

2.扩展分区：不能直接用，还要在划分逻辑分区，让分区超过4个

3.逻辑分区：可以直接用，储存文件

扩展分区是特殊的主分区：主分区序号为5 ；逻辑分区的序号从5开始

三.文件系统

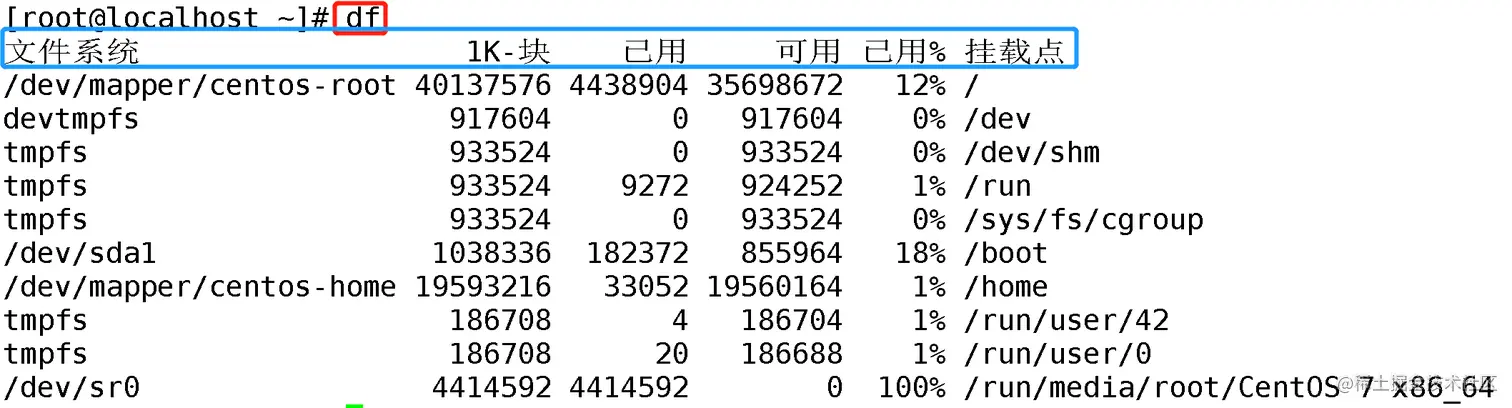

1.df

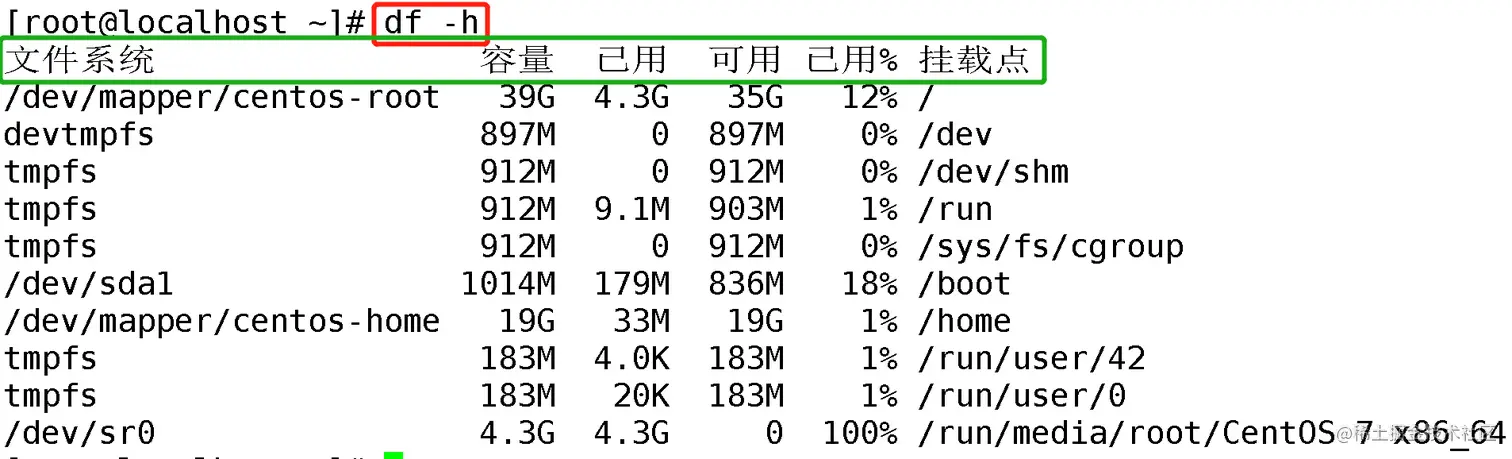

2.df -h


3.文件系统

1.- 作用：负责为用户的建文件，存入，读取，修改，控制文件的存取 压缩加密安全控制日志等

iso9660：光驱

4.主要系统：

  • xfs ：centos7

  • ext4：centos6 默认

  • 4ntf：错误预警功能，磁盘自我修复功能和日志功能，单个文件

  • swap：当内存不足时，将硬盘空间转化为内存使用。

5.MBR磁盘分区实验操作用到的命令

1.如果挂载点被挂载 先解挂载

umount  /mnt

2.文件系统修复

 fsck -y 文件系统 磁盘（dev/sdb1）

3.如果添加磁盘后 系统中没有 lsblk查看

reboot
partprobe

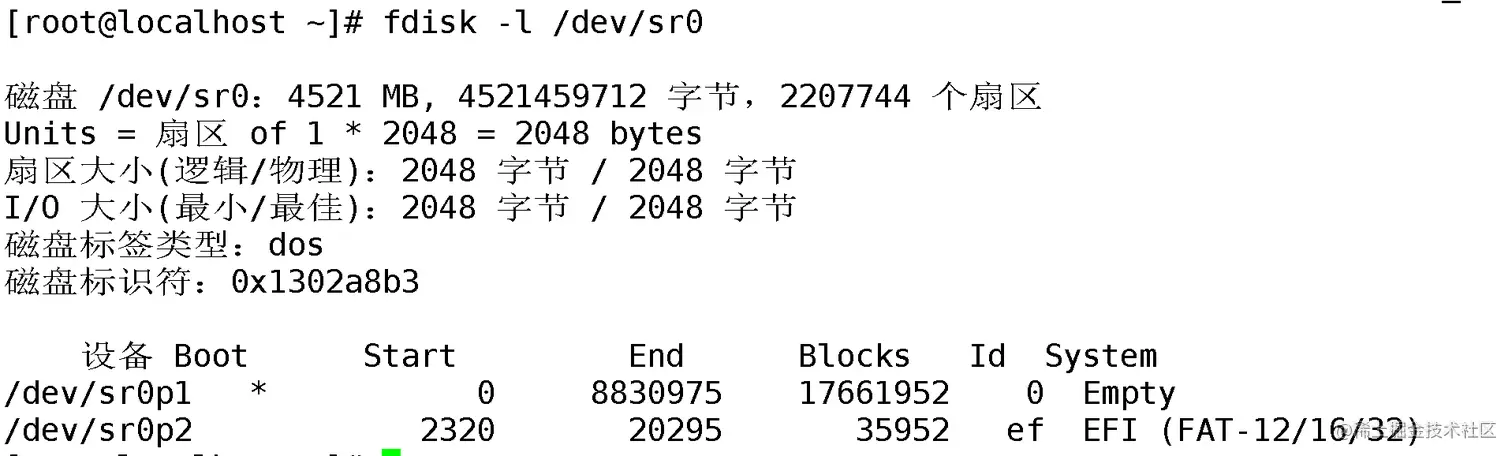

fdisk -l 设备名 【查询指定磁盘情况】


lsblk ：查看分区情况


6.实验具体过程

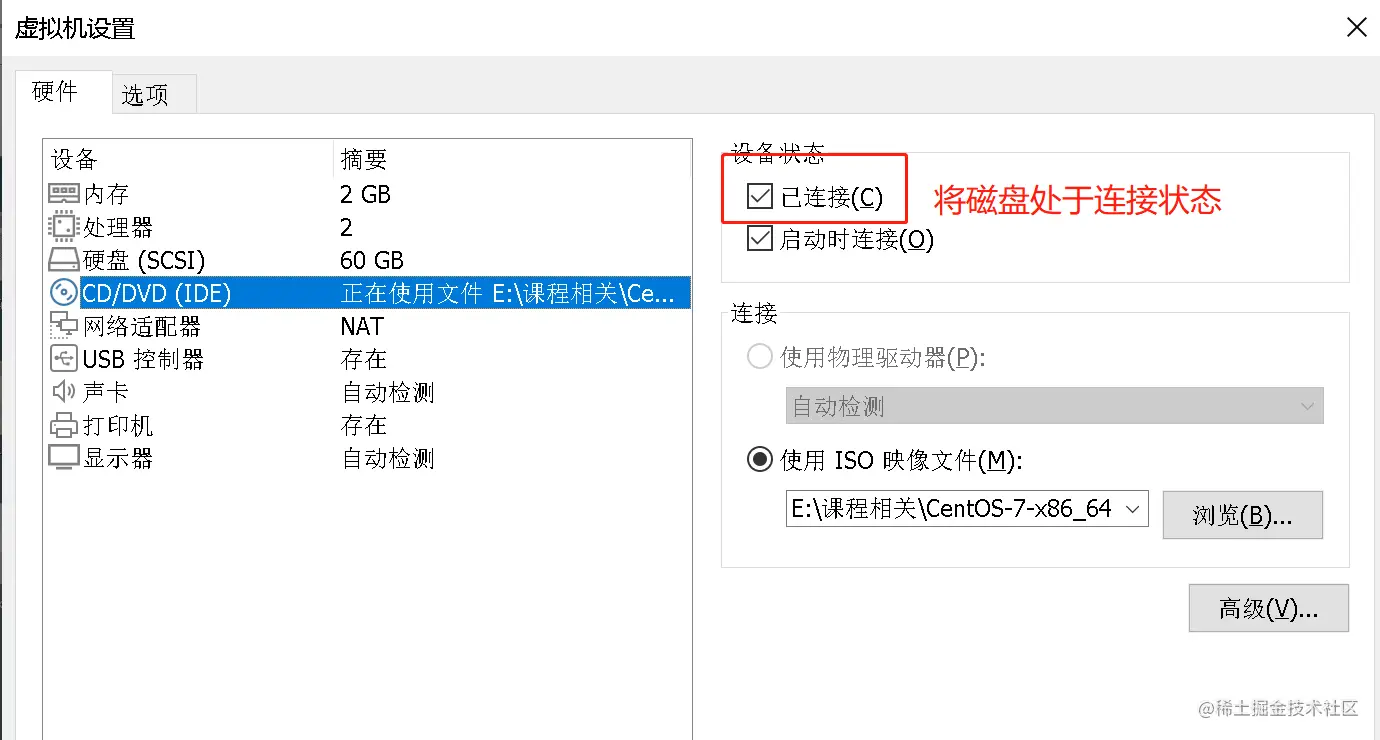

1.将确保磁盘设备与虚拟机连接好了

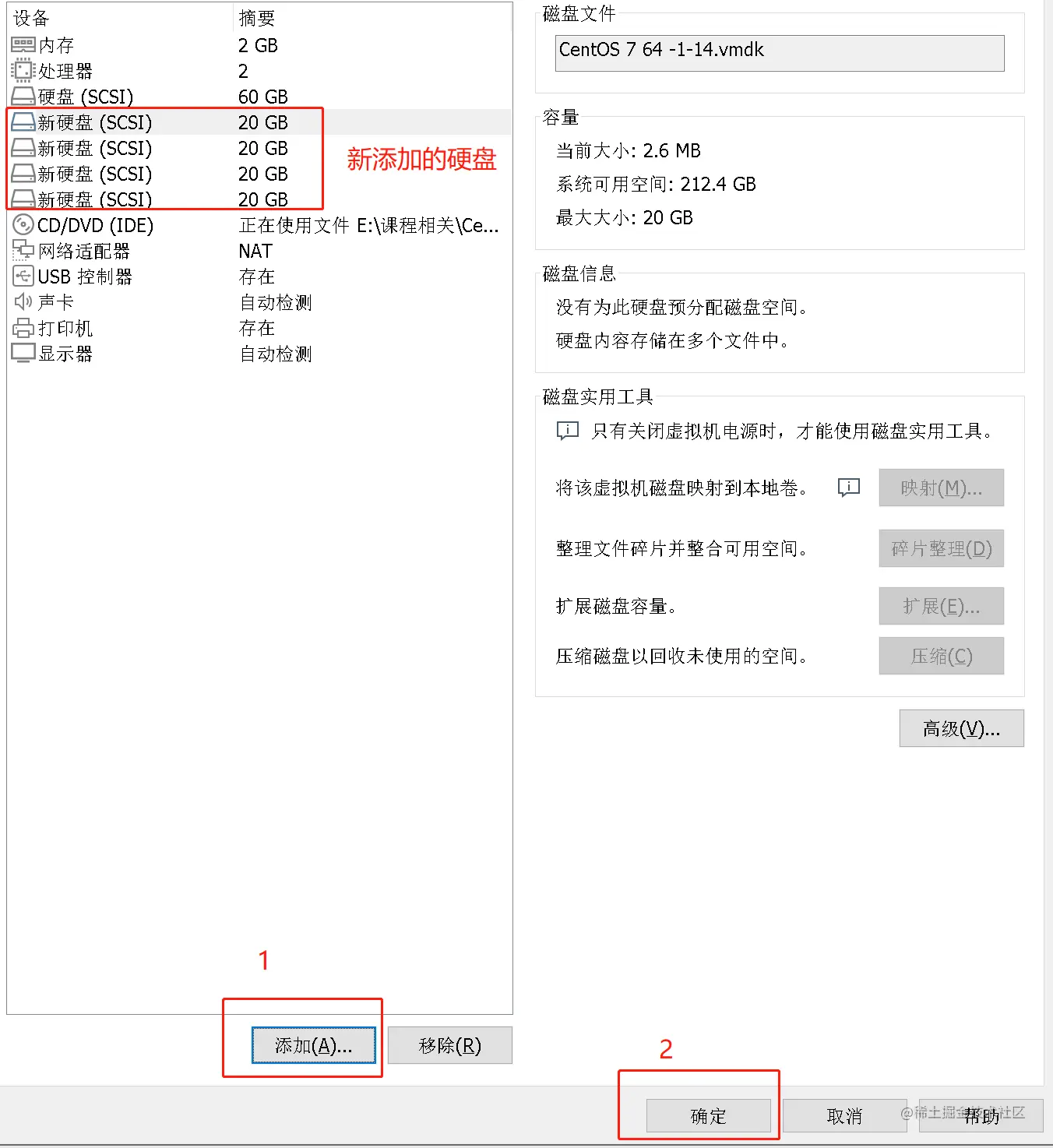

2.添加磁盘

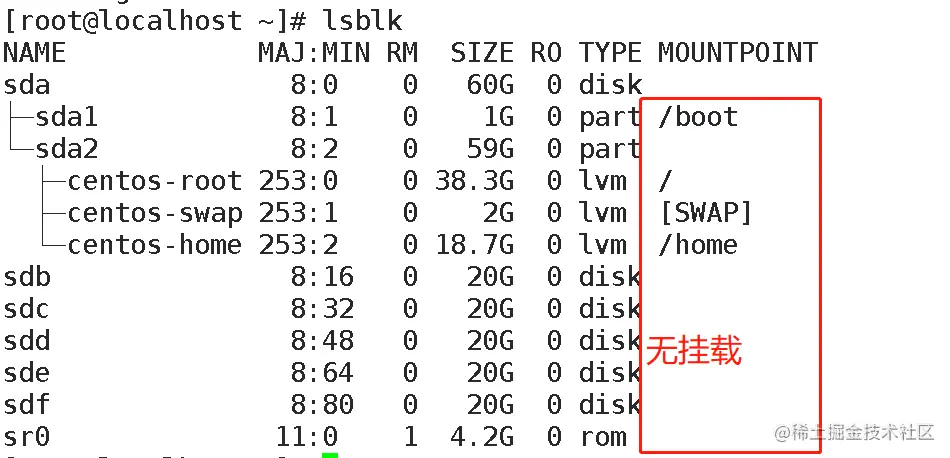

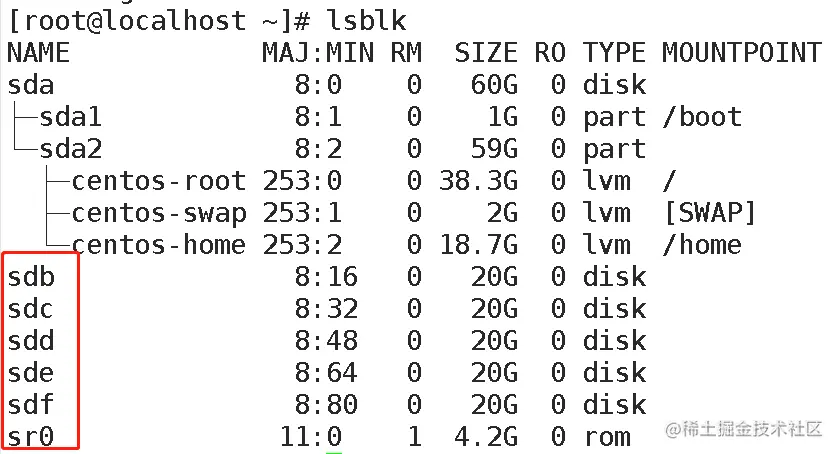

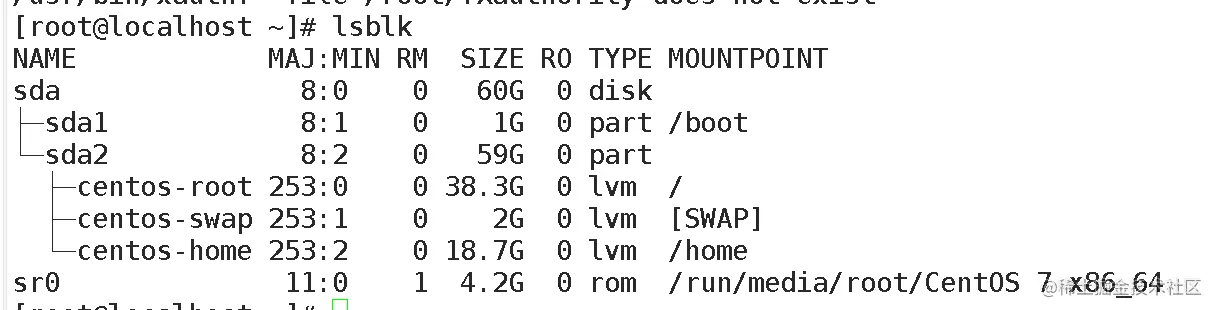

3.查看Xshell里是否完成添加


  • 磁盘无效则需要重启xshall：reboot

  • 重启后生效的磁盘


4.如果/mnt有挂载先解挂载 : umount /mnt


5.fdisk建立分区

fdisk 设备名

  • -p：主分区
  • -e:扩展分区
  • -l：逻辑分区
  • -n：新建分区
  • -w：保存退出
  • -d：删除分区

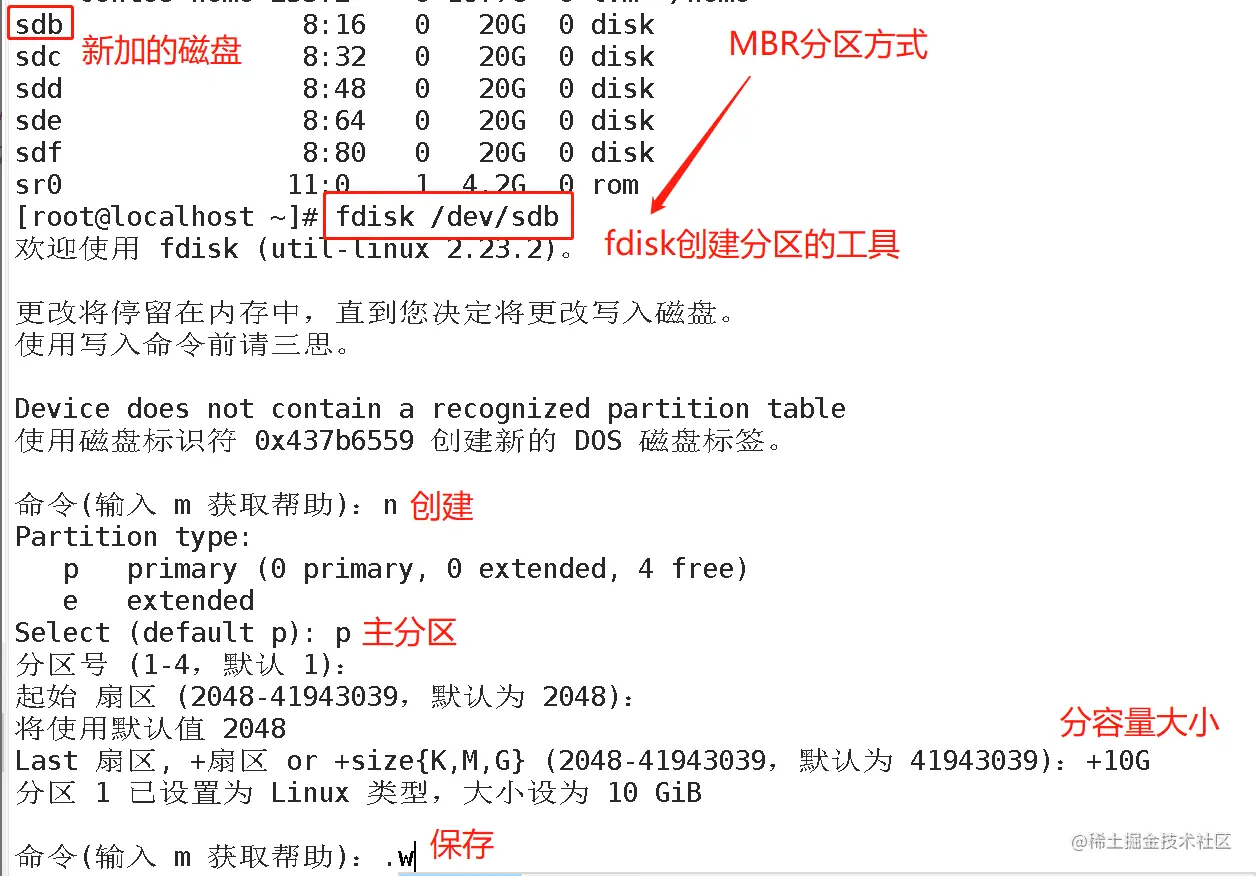

6.创建p主分区

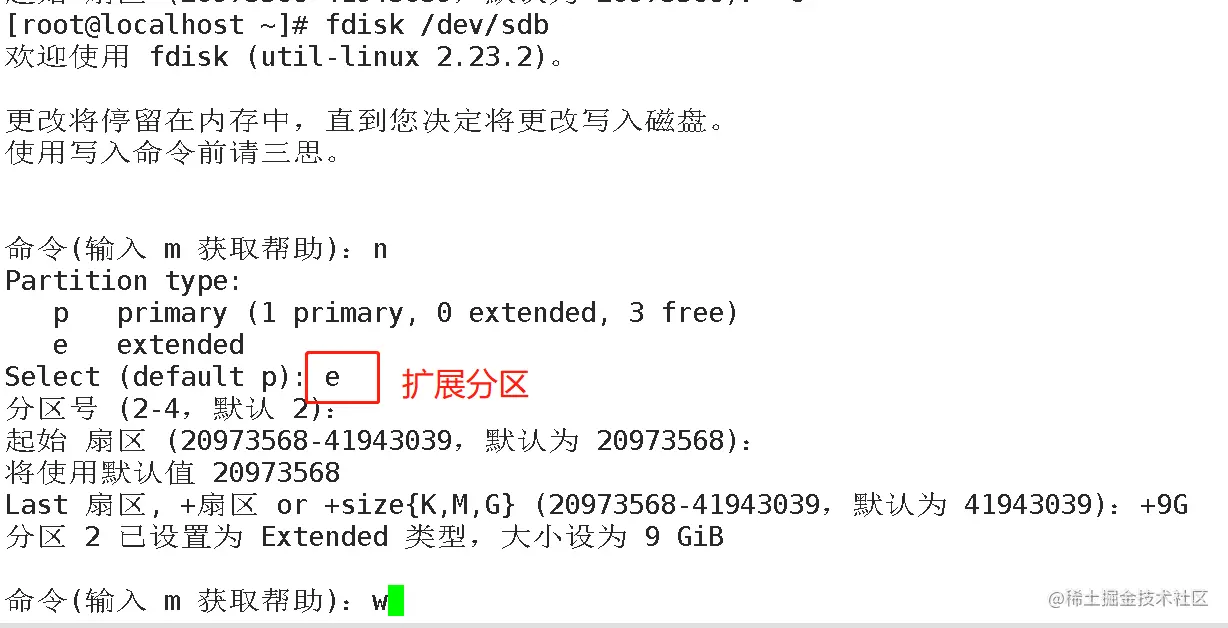

7.创建e扩展分区

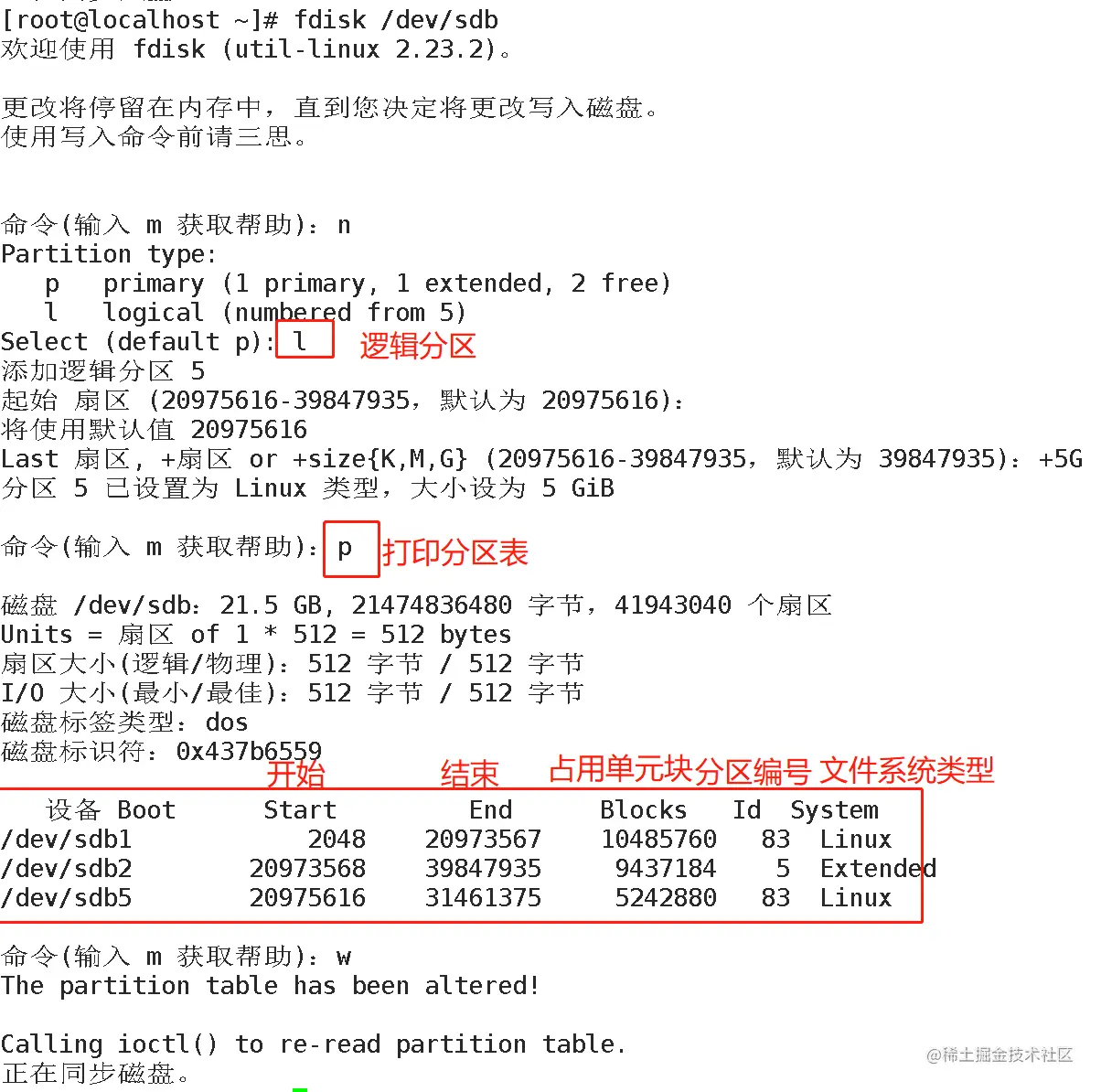

8. 创建l逻辑分区

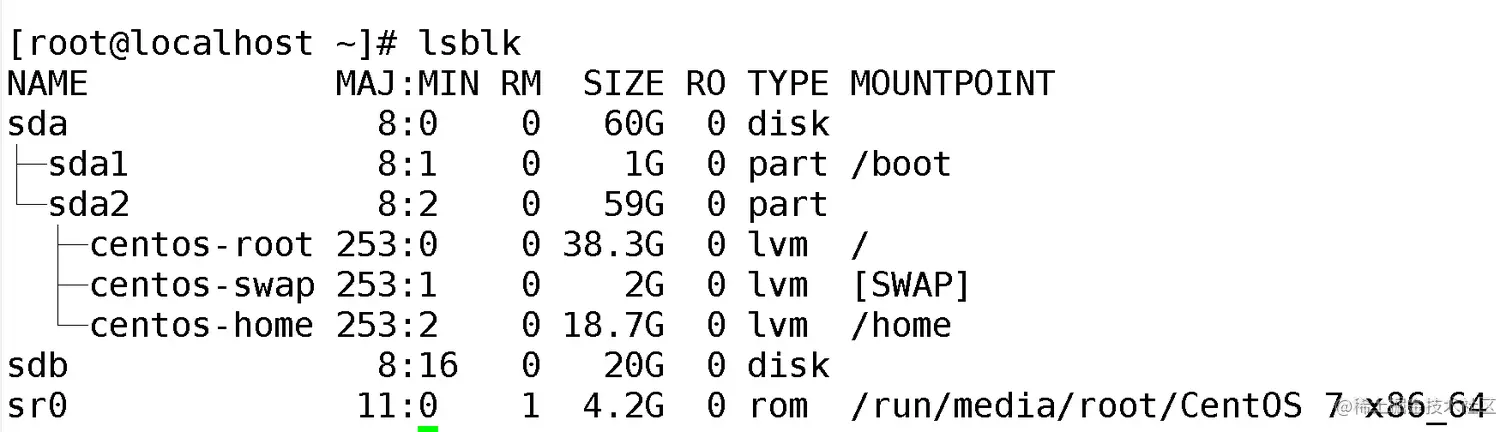

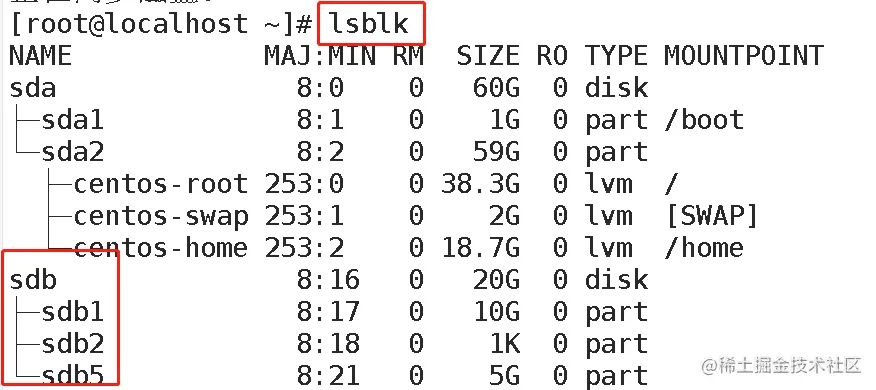

9.lsblk查看分区情况


分区是为了让磁盘在文件系统中更好的被管理

10.但磁盘需要在linux系统中运用起来 要先格式化

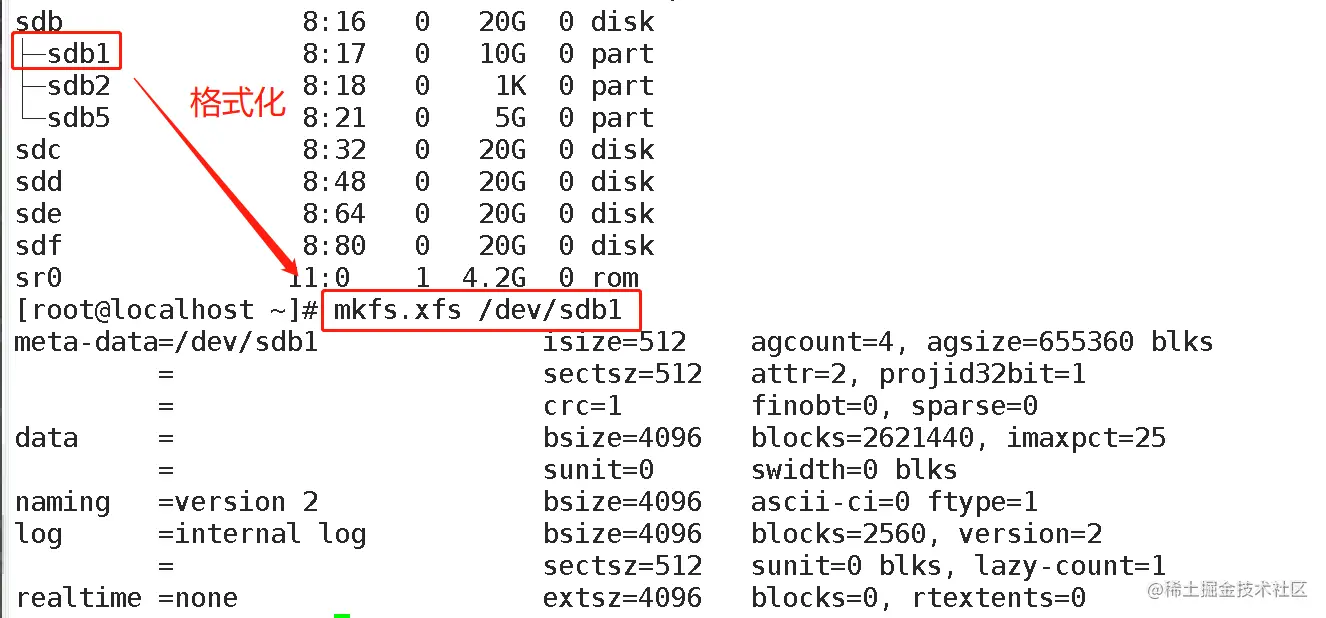

mkfs.xfs 设备分区的名字硬件设备

格式化sdb1 :主分区可以直接使用,安装操作系统和软件储存文件 image.png

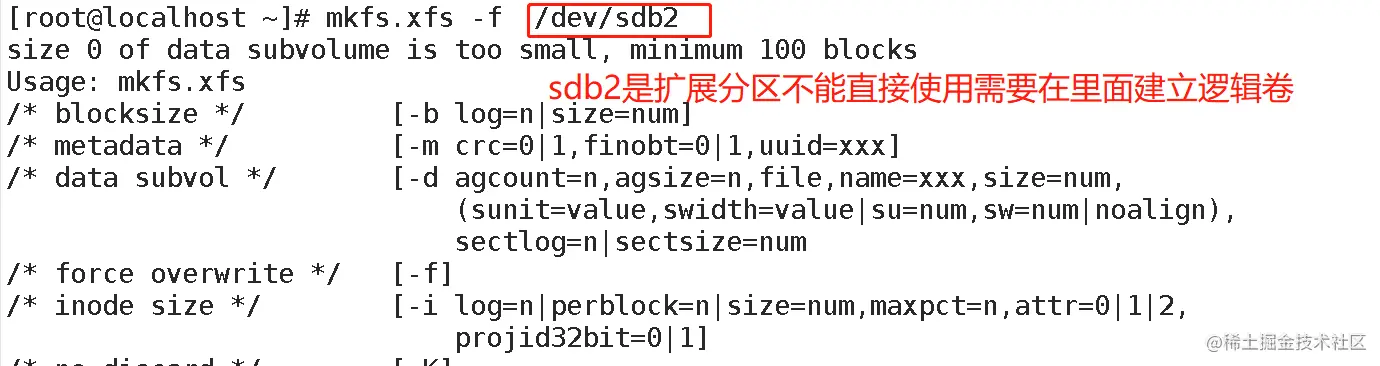

格式化sdb2:扩展分区不能直接使用


格式化sdb5:逻辑分区可以直接使用,存储文件 image.png

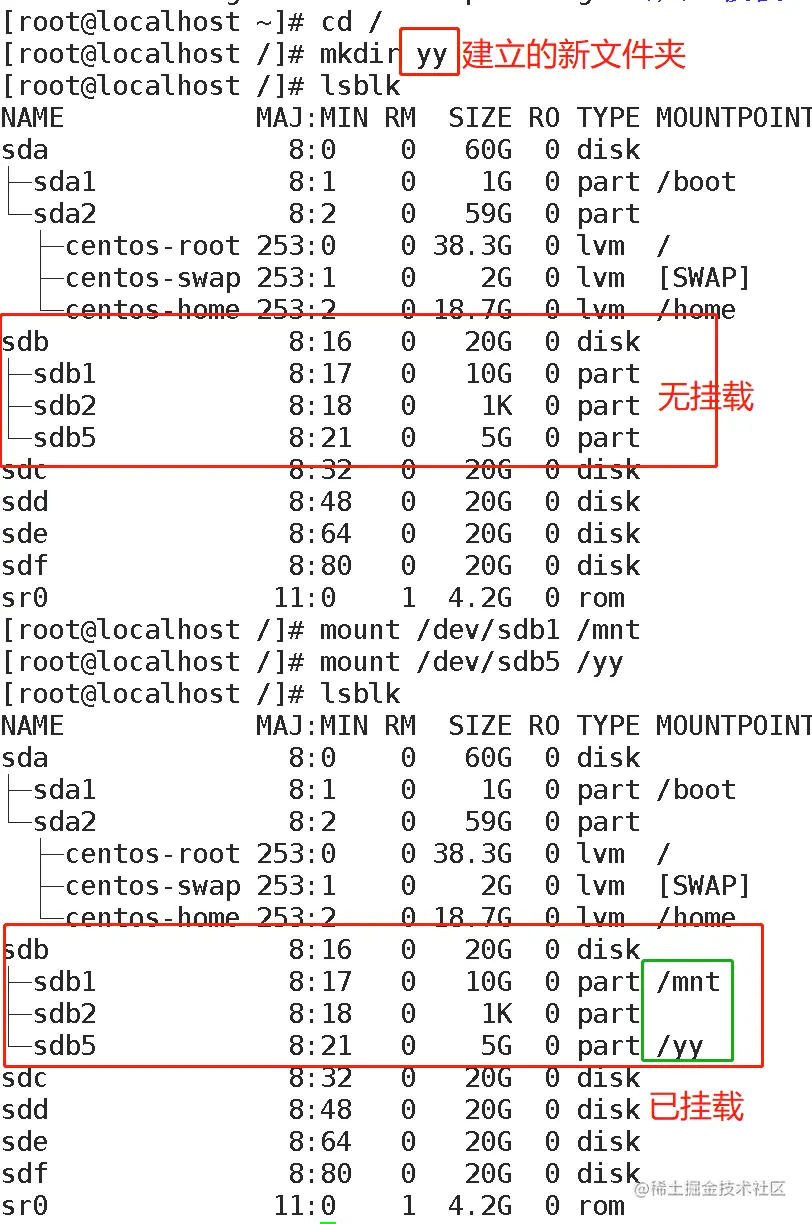

11.挂载:要将不同分区挂载到不同文件夹下面

同理扩展分区不能直接使用需要建立逻辑分区 所以不需要挂载


> 挂载成功

挂载方法2:永久挂载

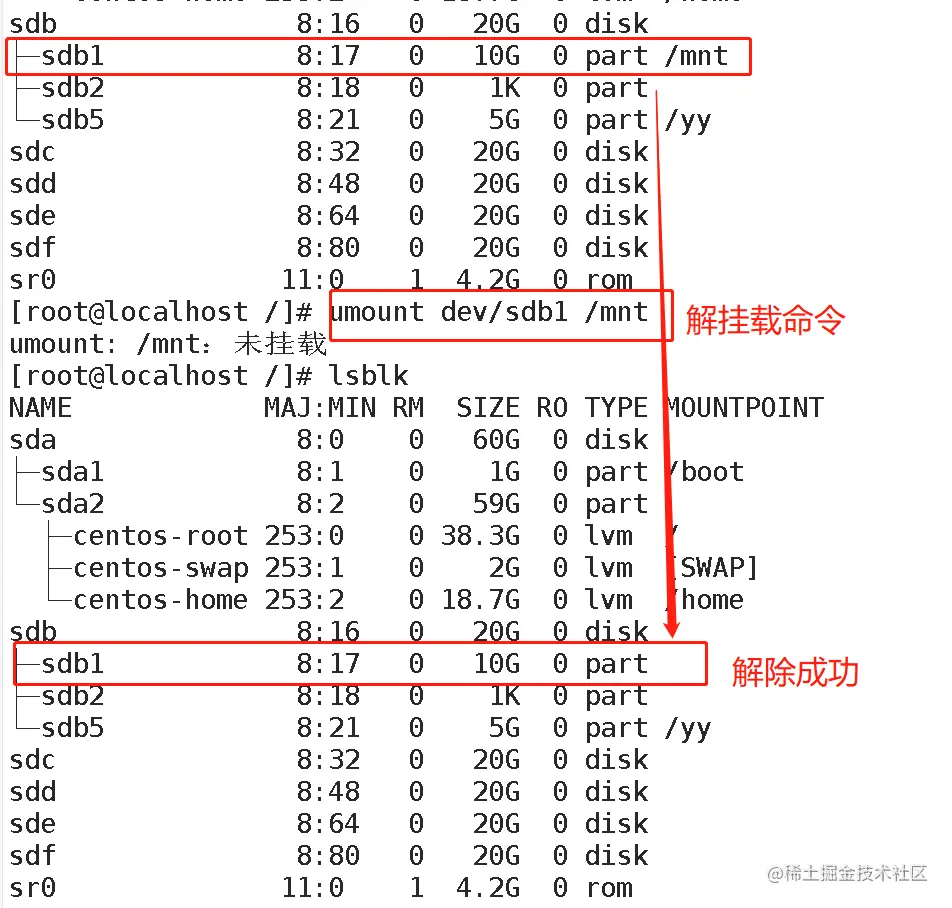

1.先解挂载


2. vim编辑 /etc下的fstab


进入以下页面

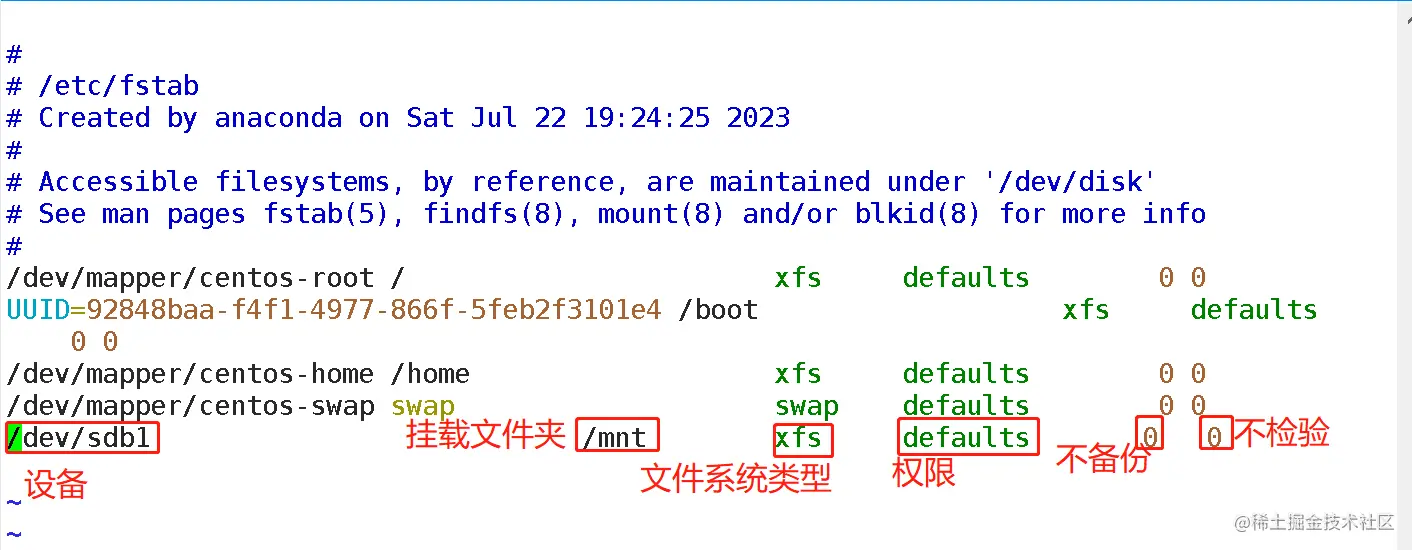

永久挂载编写，编写vim /etc/fstab 方法2

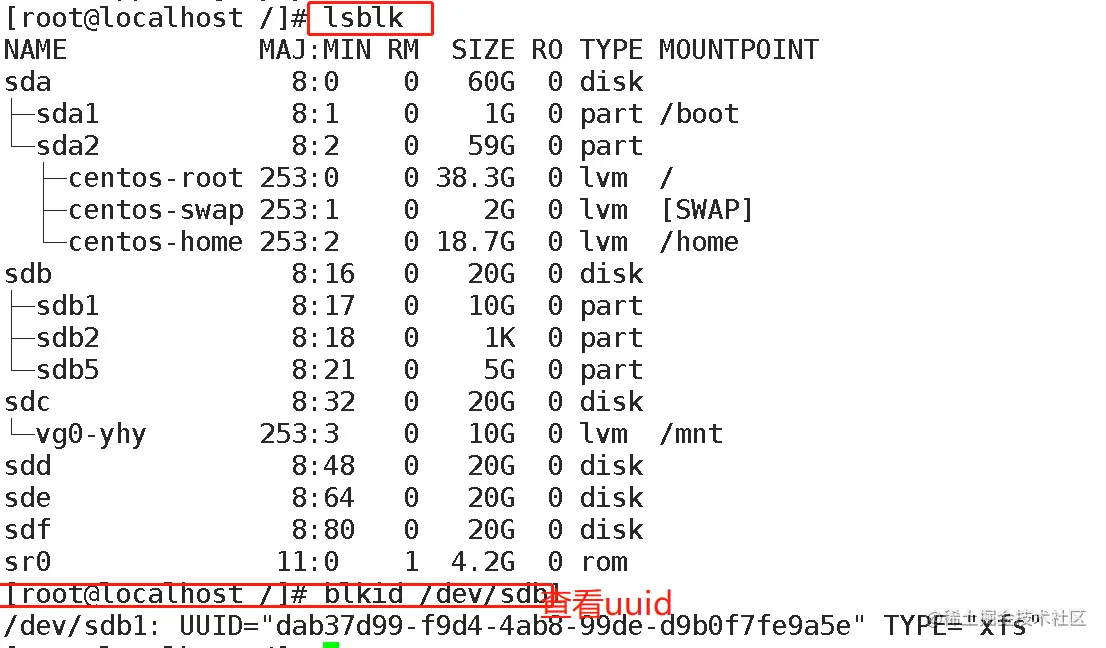

用lsblk查看分区情况，再用blkid查看uuid号 image.png

开始编写

vim /etc/fstab

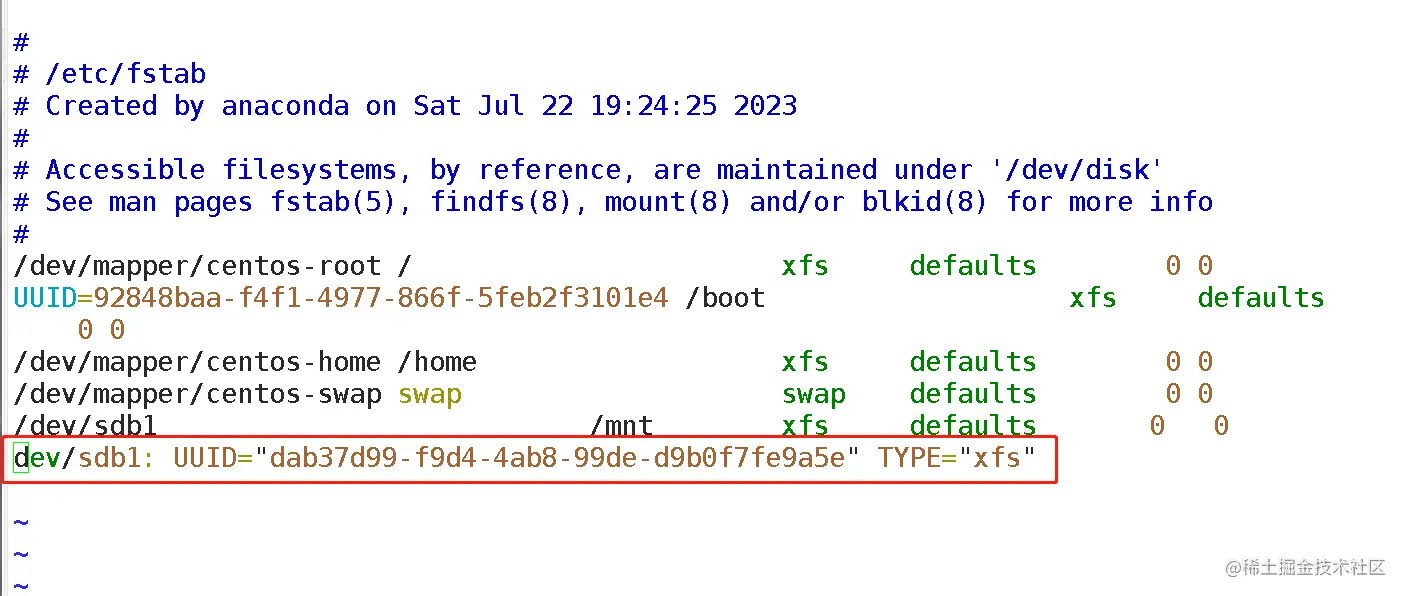

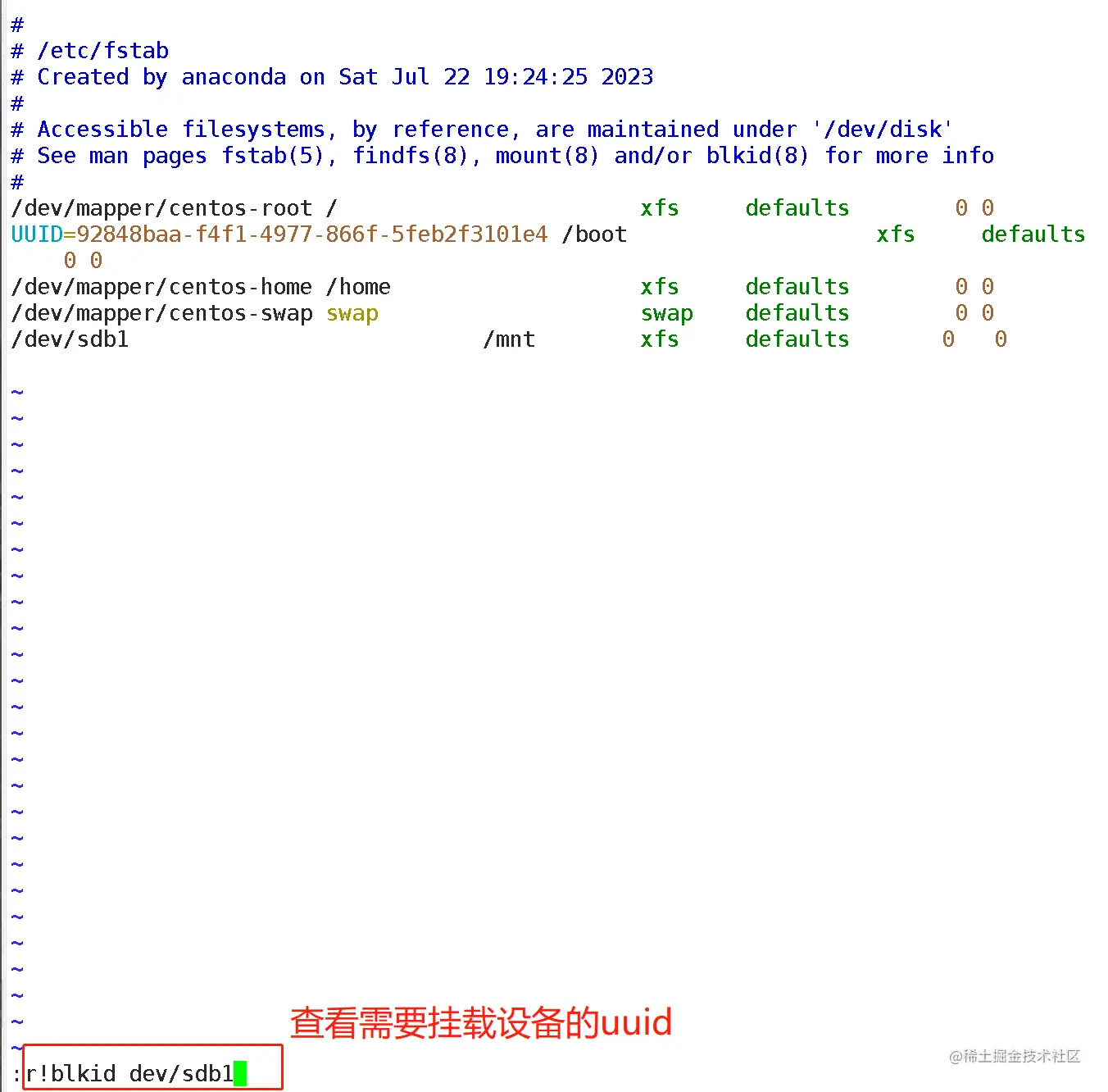

查看需要被挂载的设备uuid image.png

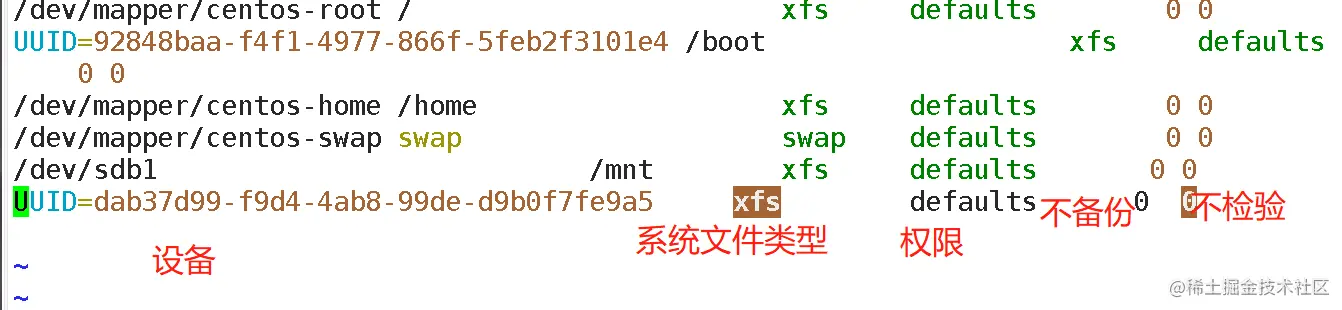

将复制上去的uuid 进行删减 添加

image.png 保存退出wq即可完成

编辑好etc下的fstab 自动挂载文件夹

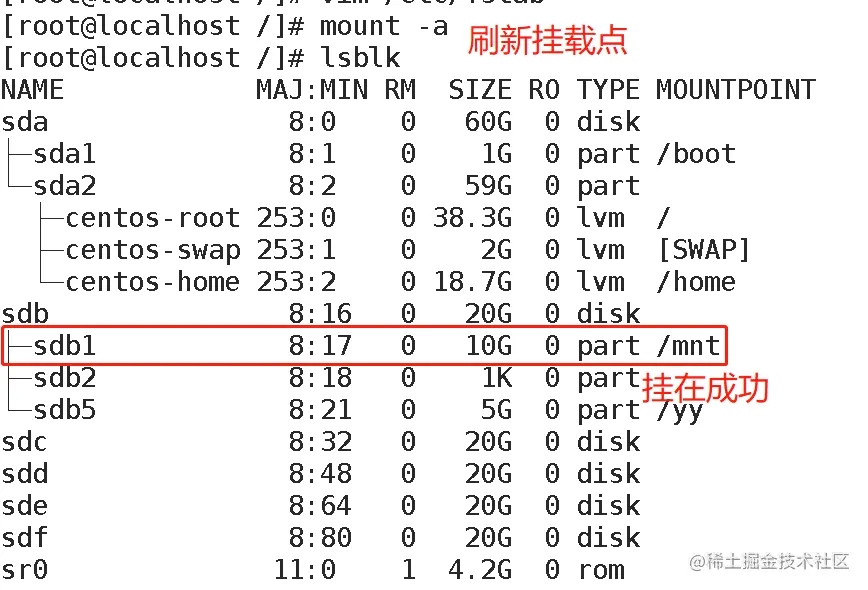

mount -a 刷新挂载点,看见想挂载的点即可完成实验
