三种bitmap

分类	支持的存储类型	问题	常用实现库
普通bitmap（ Java Bitset）	支持Int 32位(4字节)类型	- 内存占用较大，例如要存储int类型的数据，假如数据稀疏，只存储几个数，依然需要占用512M = 2^32(int的个数)/8/1024/1024 内存空间。输入只支持 Int 类型。	Java Bitset
RoaringBitmap（压缩 bitmap）	支持Int 32位(4字节)类型		Roaring Bitmap库
Roaring64map（64位bitmap，更优）	支持Bigint 64位(4字节)类型		CRoaring库

为了优化内存占用，有了RoaringBitmap和Roaring64Map

CRoaring库同时支持32位和64位的整型集合存储。其中RoaringBitmap主要处理32位，Roaring64Map则利用RoaringBitmap实现了64位支持。

RoaringBitmap、Roaring64map和字典编码

RoaringBitmap

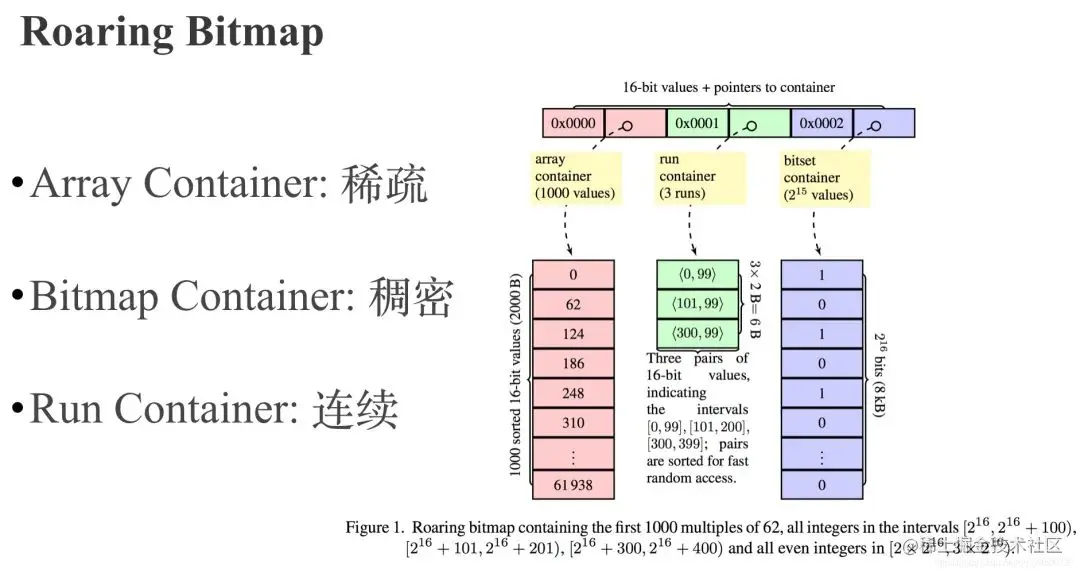

RoaringBitmap 的实现如下图所示，

第一层称之为 Chunk（高 16 位），如果该取值范围内没有数据则 Chunk 不会创建
第二层称之为 Container（低 16 位），会依据数据分布进行创建（Container内的值实际是区间内的offset）

RoaringBitmap Container有三种: Array Container ，Run Container和 Bitmap Container。

Array Container 存放稀疏的数据，Bitmap Container 存放稠密的数据。结合实现，若一个 Container 里面的 Integer 数量小于 4096，就用 Short 类型的有序数组来存储值。若大于 4096，就用 Bitmap 来存储值。Run Container是Bitmap的退化处理操作，压缩存储有一定连续值的数据存储。

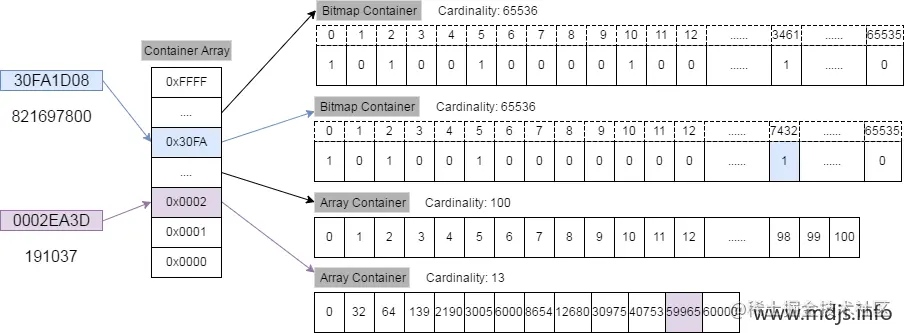

以下是十进制 821697800 和 191037 的存储方式

由此可以知道，如果计算两个bitmap的交集： {191037,821697800} & {191037}是需要遍历多个Chunk,其中191037所在的Chunk还是一个数组。

如果是计算{0,1}&{1}呢？可以想象到简单很多吧！

Roaring64Map

对于64位整型，Roaring64Map使用map存储：std::map<uint32_t, Roaring> 。key是64位整型的高32位。低32位还是一个RoaringBitmap。所以64位整型的稀疏度更高了！

以上是两个比较稀疏的用户 id 群互相计算，计算方式是遍历左右 Roaring64Map 的每一个 RoaringBitmap，然后依次互相计算，性能比较差。

综上，

字典编码 就是想把用户真实的bitmap数据进行 压缩 存储，减少使用的 std ::map桶，每个RoaringBitmap中减少Chunk,每个Chunk中尽可能出现Bitmap Container。这样计算时可以用更少的桶 遍历 ，和更快的位运算。

设计疑问

单个普通bitmap最多存储多少个数？

普通bitmap是由数组实现，数据使用bit来占位「二进制0.1」，如果是int数组，使用N/32方式定位数组位置即下标，使用N%32 取余方式定位在int的32bit中的位置。

bitmap 数组 能存储多少数，取决于数组的类型是int/long 和数组的长度。

bitmap为int数组类型，可以存储 32bit × 2^31(数组长度)个数，大约是 10^10 次方，60亿个数

bitmap为long数组类型，可以存储 64bit × 2^31个数, 是上边的2倍。

如下来计算数组需要多少空间「N代表要存储最大的数值」

int temp[]=new int[1+N/32]

long temp[]=new long[1+N/64]

int/long的最大值？

Java中，int的最大值是 2^31 次方，覆盖负数、正数：-2147483648、2147483647。内存占用4字节； long的最大值是 2^63 次方，覆盖负数、正数；内存占用8字节。

数组 的最大容量？

数组的length的类型是int，所以数组最大容量是 2^31 次方（int的最大值）。

例如int类型的 数组 ，4字节 * 2^31 /1024(2^10)/1024/1024 = 8G，也就是最大8G内存（不用long作为length的类型，是因为没有8字节 * 2^63/1024(2^10)/1024/1024= G 这么大内存的机器）。

延伸：String的最大长度，是char[]，最大长度也是 2^31 次方，内存 2字节 * 2^31 = 4G

bitmap存储的数据过于稀疏会怎么样？

普通bitmap 数据稀疏。 又比如要存入(10,8887983,93452134)这三个数据，我们需要建立一个 99999999 长度的 BitMap ，但是实际上只存了3个数据，这时候就有很大的空间浪费，碰到这种问题的话，可以通过引入 Roaring BitMap 来解决。

RoaringBitmap数据稀疏

RoaringBitmap中，Array Container存储的是这个数据，需要遍历array，BitMap Container存储的是数据根据取模的占位符，是位计算。当数据过于稀疏时，RoaringBitmap使用Array Container，遍历array，以至于效率不如BitMap Container的位计算。

如何解决数据稀疏问题？字典编码

数据过于稀疏时，RoaringBitmap 底层存储结构用的是 Array Container 而不是 BitMap Container，Array Container 性能远远差于 BitMap Container。因此我们可以使用全局字典将用户 ID 映射成连续递增的 ID，这样的话数据稠密，就会使用bitmap container，效率会高很多。

字典编码 /全局字典是为了提升bitmap的计算性能。

原理上讲：字典编码 就是想把用户真实的bitmap数据进行 压缩 存储，减少使用的 std ::map桶，每个RoaringBitmap中减少Chunk,每个Chunk中尽可能出现Bitmap Container。这样计算时可以用更少的桶 遍历 ，和更快的位运算。

总体原则：分片正交原则

BitEngine中使用了bitmap64类型，它存储id类型，

1 建表的时候如果设置了BitEngineEncode属性，则导入的前置条件是：

保证相同的id出现在相同的物理机上。

2 建表的时候如果没有设置BitEngineEncode属性，则没有任何限制

为什么有这个原则？

BitEngine字典编码是在每台物理机上存储独立的字典，因此如果相同的id导入到不同的物理机上，编码就会不同，也就是同一个id在不同机器上被编码了多次，导致查询结果出现偏差，设计见BitEngine 字典编码

为什么要字典编码？

BitEngine在多个业务的使用中发现，使用字典编码比不使用字典编码性能有50-100倍的提升，跟BitMap64存储原理相关，详见字典编码性能比较
